Схема подключения люминесцентных ламп: подключаем люминесцентные лампы с дросселем

Для чего нужен дроссель

Дроссель отвечает за правильную работу источника света. Нередко мощные устройства требуют внушительных показателей напряжения сети. Это в свою очередь приводит к перегреву и перегоранию прибора. Компонент позволяет избежать подобных последствий. При этом его нужно включать в электрическую цепь последовательно.

Таким образом дроссель ограничивает напряжение и силу тока во время работы.

Рисунок 1. Дроссель ДРЛ

Чтобы ограничить перепады тока, реализуется подключение через элемент сопротивления. Он представляет собой балласт из нескольких катушек индуктивности с высоким сопротивлением, которое не дает лампе сгореть. В газовой среде ДРЛ происходит электрический пробой, приводящий к появлению дугового разряда. Ионизированный газ при этом теряет сопротивление, что становится причиной возрастания тока и выделения значительного количества тепла. Если ток не ограничивать специальными дросселями, прогретая газовая среда выведет лампу из строя.

Если ДРЛ напрямую подключить в сеть, то поломка в большинстве случаев вопрос времени. Чаще перегрев проявляется мгновенно. На скорость поломки влияют конкретные показатели электрической цепи, величина напряжения, внешние факторы (температура воздуха, влажность и т.д.). Это касается только обычных ртутных светильников, которые составляют большую часть рынка.

Главный параметр для дросселя номинальный ток. Именно по нему подбирают оборудование с учетом мощности осветительного прибора. Можно воспользоваться следующей таблицей.

Мощность используемой ДРЛ	Номинальный ток дросселя
125 Вт	1,15 А
250 Вт	2,15 А
400 Вт	3,25 А
700 Вт	5,45 А

Несмотря на полезность дросселя он все больше уходит в прошлое. На смену приходят современные блоки электронной стабилизации дуги. С их помощью можно точно настраивать параметры работы, контролировать рабочие нагрузки. Выставленные показатели будут сохраняться даже при значительных перепадах напряжения в сети.

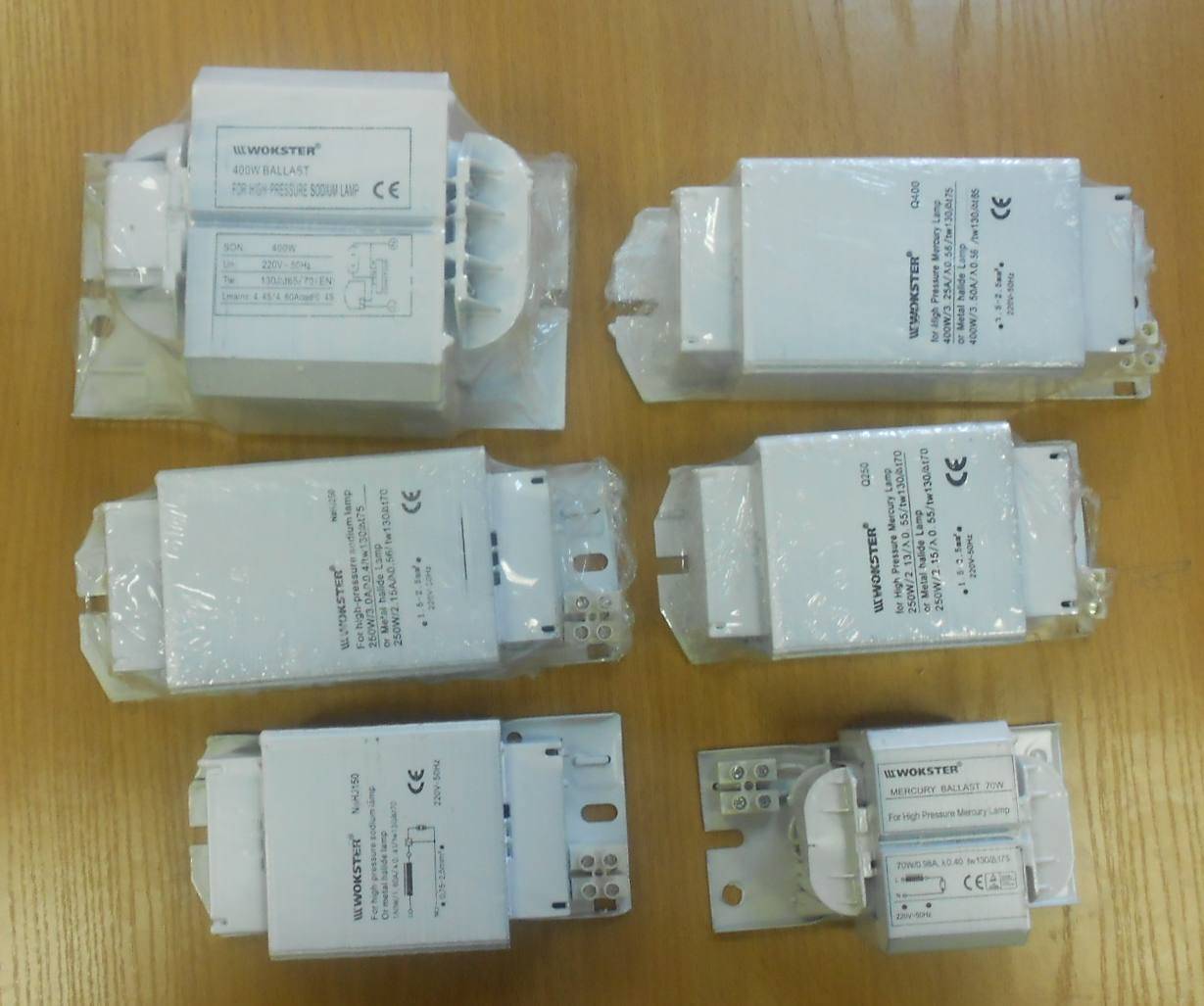

Рисунок 2. Дроссели разных параметров

Реактивное сопротивление дросселя связано с параметрами катушки индуктивности. 1 генри индуктивности пропускает 1 А тока при напряжении 1 В. При рассмотрении катушек стоит учесть:

• площадь поперечного сечения медного проводника;
• количество витков;
• материал сердечника;
• поперечное сечение магнитопровода.

Катушка также обладает активным сопротивлением, что надо учитывать при подборе деталей для конкретных осветительных приборов. К каждому типу ДРЛ подойдут дроссели определенных размеров.

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

• электромагнитные;
• электронные;
• балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

• малый вес и компактность;
• плавное быстрое включение;
• в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
• снижены потери на нагревание;
• коэффициенты мощности в электронных схемах достигают 0,95;
• продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

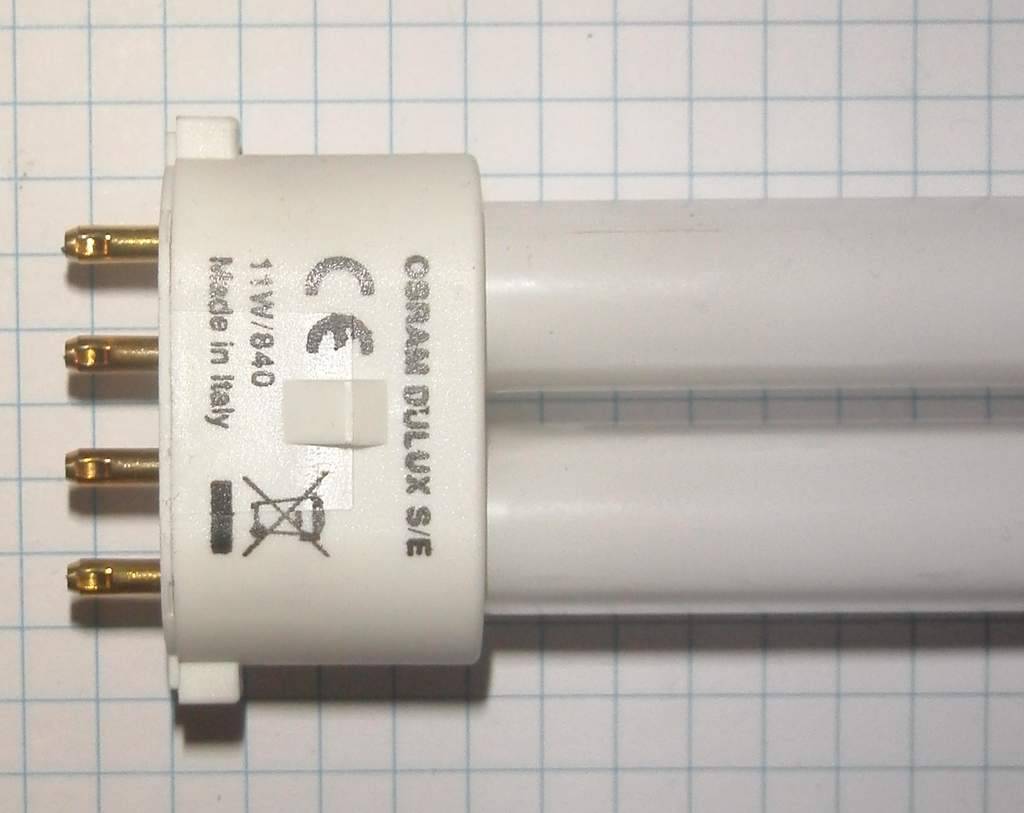

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Ремонт светильника с люминесцентной лампой

Загрузка…

+116

Наряду с высокой светоотдачей, экономичностью и большим сроком службы, люминесцентные лампы имеют и свои недостатки. Это – газоразрядные источники света, преобразующие электрическую энергию в световую после прохождение электрического тока через газ.

В отличие от обычных ламп накаливания, их эксплуатация требует обязательного наличия в схеме подключения пускорегулирующей аппаратуры – дросселя и стартера.

Поэтому, светильники с люминесцентными лампами имеют гораздо большее количество контактов и соединений, чем в светильниках с теми-же лампами накаливания, что не может не сказаться на их надёжности в эксплуатации.

«Плохой» контакт:

Очень частой причиной неисправности люминесцентных светильников является плохой контакт. Даже при установке и подключении новых светильников нередки случаи, когда лампы или часть ламп в них не загорается именно по этой причине.

Неисправности пускорегулирующей аппаратуры (ПРА):

Наиболее частая причина неисправности пускорегулирующей аппаратуры – это негодный стартер, функция которого состоит в замыкании цепи накала электродов лампы («зажигание» лампы). С нерабочим стартером лампа попросту работать не будет – необходима его замена.

Ещё один признак неработающего стартера в светильнике – свечение (мерцание) по краям лампы. Убедиться в его неисправности можно, выкрутив стартер из патрона – свечение по краям исчезает и лампа начинает работать в нормальном режиме. Способ устранения такой неисправности тот-же: замена стартера.

Неисправность дросселя. Признаки неисправности дросселя могут быть следующими:

Неисправности люминесцентных ламп:

В процессе эксплуатации лампы, её герметичность может быть нарушена и в колбу попадает воздух. Это сопровождается появлением и исчезанием неяркого свечения.

Сгоревшая спираль (наличие чёрного налёта по краям) – визуально проверить это можно, посмотрев внутрь лампы с торцевой части колбы или-же убедиться, «прозвонив» её.

Обломанный или незафиксированный (болтающийся) контакт, напр

в результате неаккуратной установки (снятия) лампы или при неосторожной транспортировке. Такая лампа, по понятным причинам работать не будет и должна быть заменена

Ремонт светильника с люминесцентной лампой

Люминесцентный светильник состоит из:

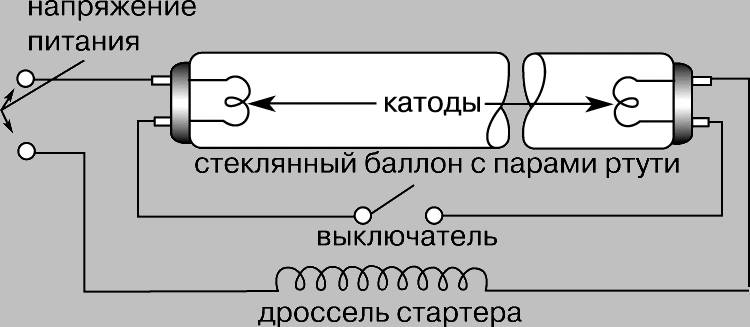

Работа светильника происходит следующим образом:

Важно

При подключении напряжения контакты стартера замыкаются. Ток, текущий через дроссель и стартер, нагревает биметаллическую пластину стартера, которая размыкает цепь. В результате размыкания цепи, энергии накопленной дросселем хватает на то, чтобы пробить газ находящийся в колбе ламы.

В дальнейшем, ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе. При прохождении электрического тока через пары ртути, наполняющие лампу, возникает ультрафиолетовое излучение.

Под воздействием ультрафиолетового излучения люминофор, покрывающий внутреннюю поверхность колбы люминесцентной лампы начинает светиться.

Неисправность люминесцентного светильника может заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника.

Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или ПРА (пускорегулирующей аппаратуры) проверяется путем последовательной замены всех элементов на заведомо исправные.

+116

Добавить свое объявлениеЗагрузка…

Категория: Советы на все случаи жизни

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

Разбираем светильник

Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси

Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.

Устройство

Конструкция люминесцентной лампы состоит из:

• прозрачной вытянутой трубки;
• двух цоколей с двумя электродами;
• стартер, начинающий работать от розжига;
• электромагнитный дроссель;
• конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах. Классическая электросхема

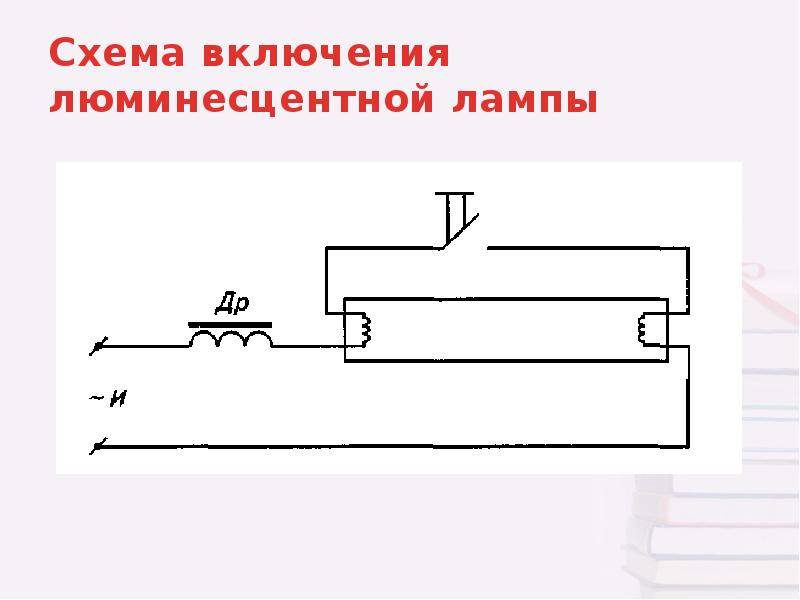

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла – латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

• возможность пуска с любой временной задержкой;
• не нужны массивный электромагнитный дроссель и стартер;
• отсутствие гудения и моргания ламп;
• высокая светоотдача;
• легкость и компактность устройства;
• больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

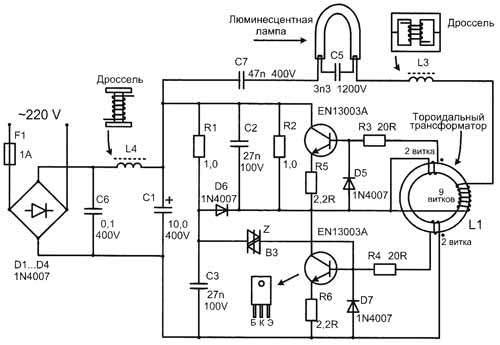

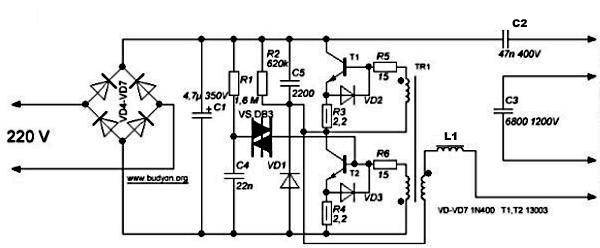

Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С₁. После подключения к сети сразу заряжается конденсатор С₄ и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR₁ и транзисторах Т₁ и Т₂. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С₂, С₃, L₁, подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.

ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.

Преимущества современных ЭПРА следующие:

• плавное включение;
• экономичность работы;
• сохранение электродов;
• исключение мерцания;
• работоспособность при низкой температуре;
• компактность;
• долговечность.

Недостатками являются более высокая стоимость и сложная схема зажигания.

Схемы включения люминесцентных ламп

Наиболее распространенные схемы включения люминесцентных конструкций:

• схема подключения с использованием электромагнитного балласта;
• схема включения люминесцентных приборов освещения с применением электронного балласта.

Теперь давайте рассмотрим обе схемы более подробно.

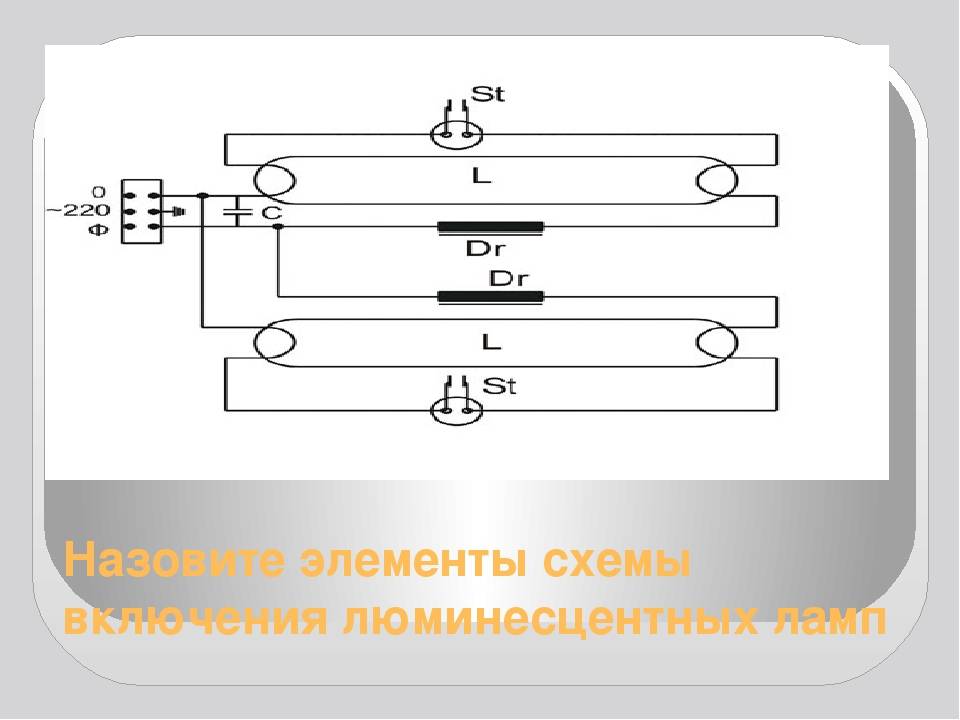

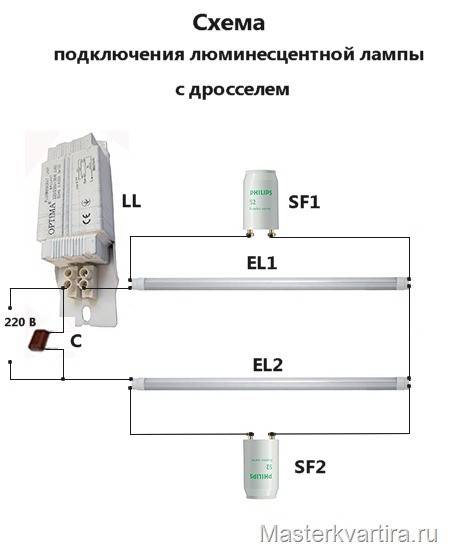

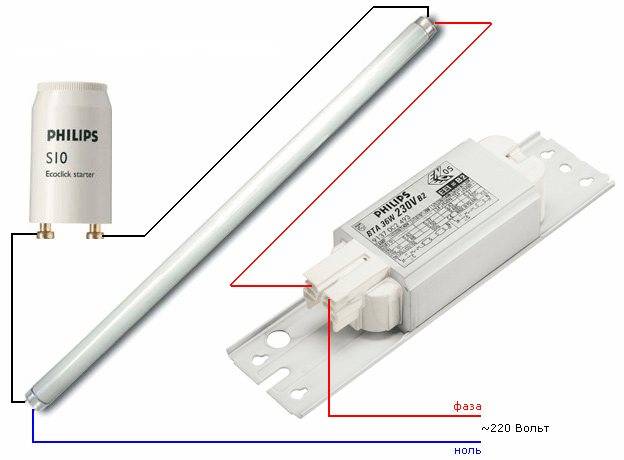

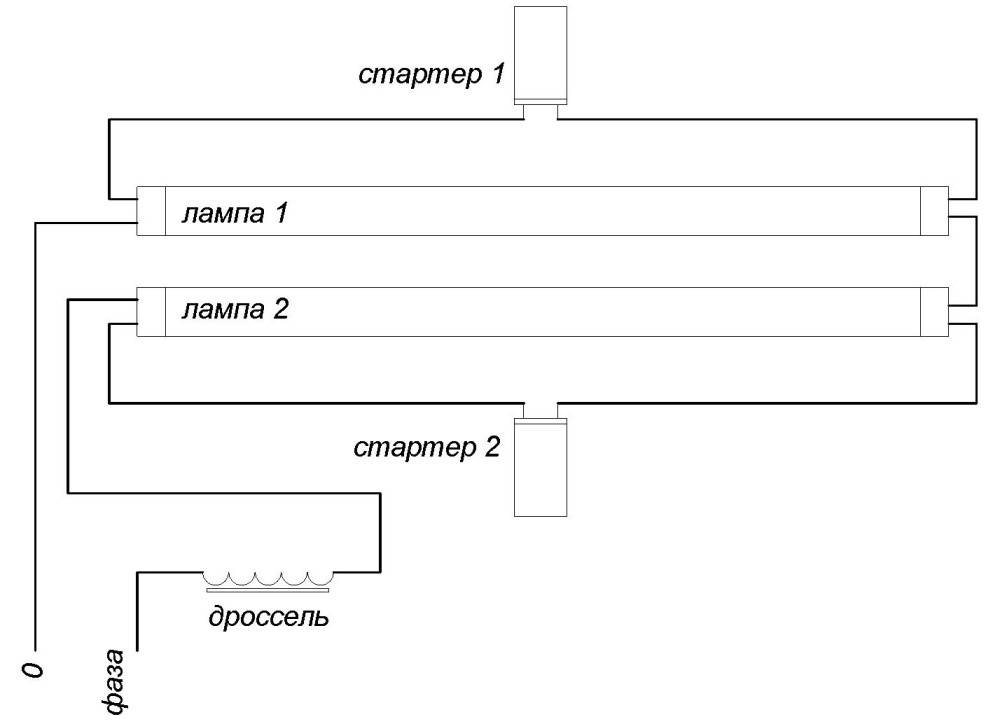

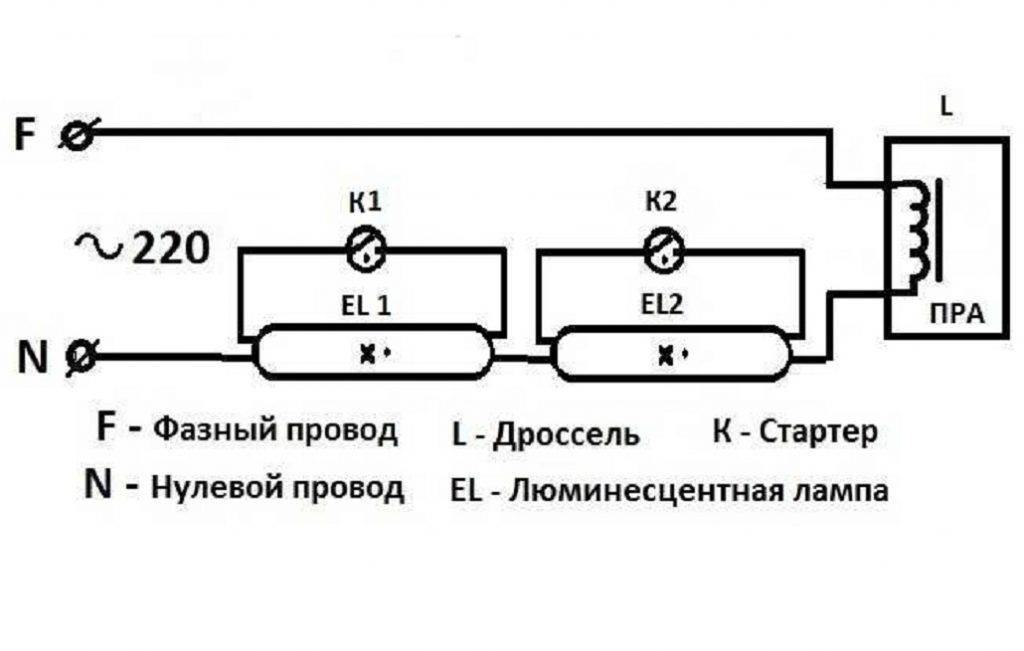

Схема подключения люминесцентной лампы посредством электромагнитного балласта (ЭмПРА)

Сокращение ЭмПРА означает электронный пускорегулирующий аппарат, который еще известен как балласт либо же его называют дросселем.

Мощность ЭмПРА обязана соответствовать суммарной мощности ламп, которые подключены к нему. Данная стартерная схема достаточно старая и активно используется уже далеко не первое десятилетие. Стартером в этой схеме называют небольшую лампу, оснащенную неоновым наполнением, также в нее входят два биметаллических электрода.

Принцип включения люминесцентной конструкции согласно этой схеме следующий:

• во время включения электропитания в стартере происходит разряд;
• биметаллические электроды замыкаются накоротко;
• ток в цепи стартера и электродов сводится только к внутреннему сопротивлению дросселя, что повышает рабочий ток почти втрое и разогревает ламповые электроды буквально за мгновение;
• в это же время биметаллические контакты остывают и размыкается цепь;
• в момент разрыва цепи дроссель создает запускающий импульс до 1 кВт, что происходит благодаря его самоиндукции;
• происходит разряд в газовой среде прибора и он включается.

Помните, что стартеры на 127 Вольт не смогут работать в одноламповой системе и для нее потребуется стартер на 220 Вольт.

ЭмПРА, используемое при данной схеме, имеет свои преимущества:

• удобство конструкции;
• относительная надежность;
• доступная цена.

Однако такой балласт имеет и свои недостатки, в числе которых следующие:

• расход электроэнергии выше более чем на 15 процентов по сравнению со схемой подключения на основании электронного балласта;
• время запуска зависит от износа конструкции и колеблется до 3 секунд;
• со временем усиливается звук от гудения дроссельных пластин;
• часто возникает стробоскопический эффект мерцания люминесцентной лампы, что негативно может сказаться на зрении человека;
• система дает сбои при низких температурах. Так, ничего не будет работать в сильные холода в неотапливаемых помещениях при включении посредством данной схемы.

Схема подключения люминесцентной лампы при помощи электронного балласта (ЭПРА)?

ЭПРА расшифровывается как электронный пускорегулирующий аппарат (он же балласт). В отличие от электромагнитного балласта он подает на лампу напряжение не сетевой частоты, а высокочастотное (25-133 кГц). Такая схема исключает появление мигания, которое так часто нас раздражает и негативно влияет на зрение. В данном аппарате применена автогенераторная схема, которая включает трансформатор и выходной каскад с транзисторами.

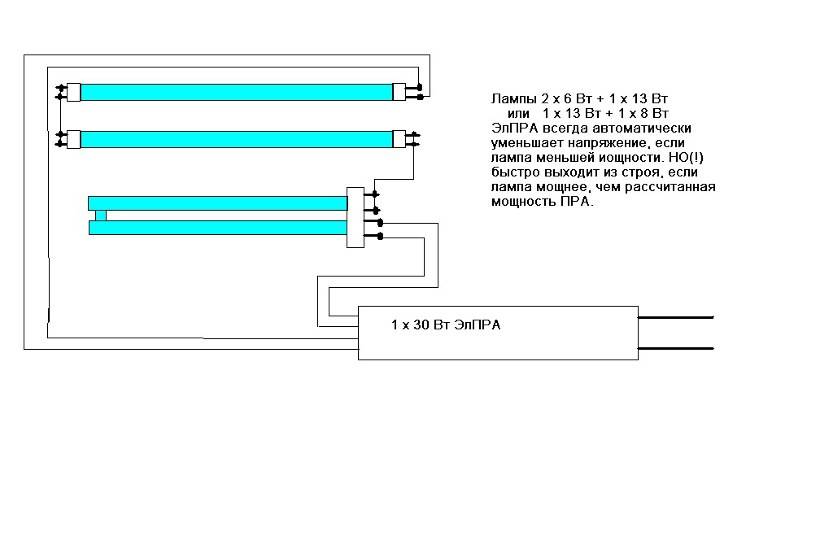

Схемы подключения люминесцентных ламп при помощи электронного балласта есть разные, чаще всего они нанесены на блок конструкции и подключить их тем или иным способом не составляет труда.

Схемы с применением электронного пускорегулирующего балласта тоже имеют свои преимущества и недостатки.

Преимущества их такие:

• специальный режим работы и запуска ЭПРА позволяет увеличить срок эксплуатации люминесцентной лампы;
• до 20 процентов экономии электроэнергии по сравнению с электромагнитным балластом;
• отсутствие шумов и мерцаний при работе лампы;
• отсутствие часто ломающегося стартера;
• наличие моделей, где есть возможность диммирования (регулировки яркости света).

Недостатков у данного балласта не так уж и много и они не слишком существенны:

• сложная схема подключения;
• высокие требования к качеству комплектующих и их установке.

Люминесцентные осветительные конструкции привыкли покупать те люди, которые хотят оптимизировать потребление электричества дома и на работе, а также желают сократить траты на приобретение новых осветительных приборов, приходящих со временем в негодность. Благодаря балластам, люминесцентные конструкции работают корректно. Естественно, больше преимуществ у схем включения люминесцентных ламп при помощи современного электронного балласта ЭПРА.

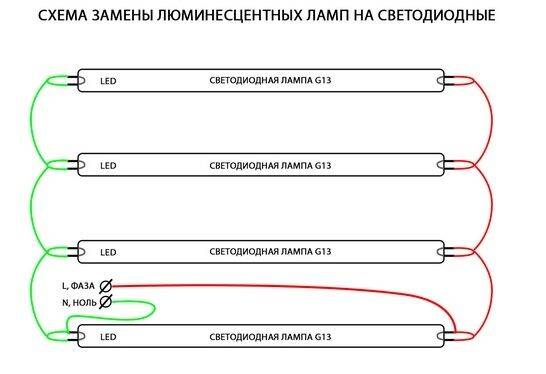

Что нужно переделать?

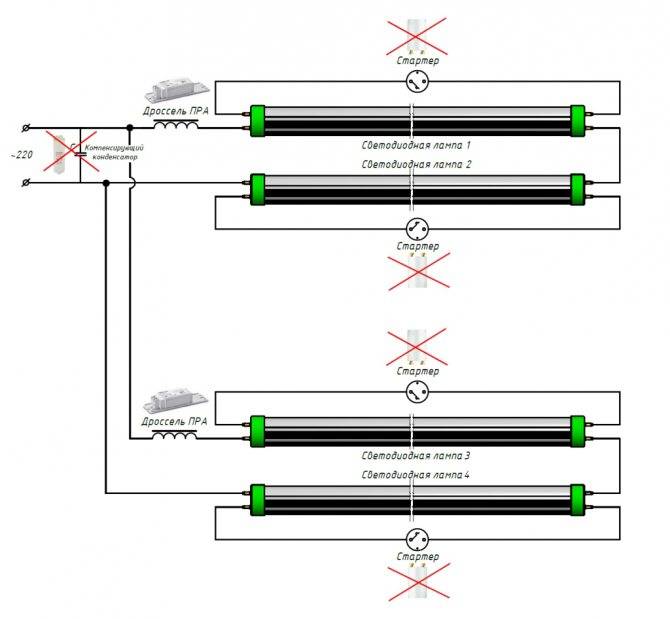

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

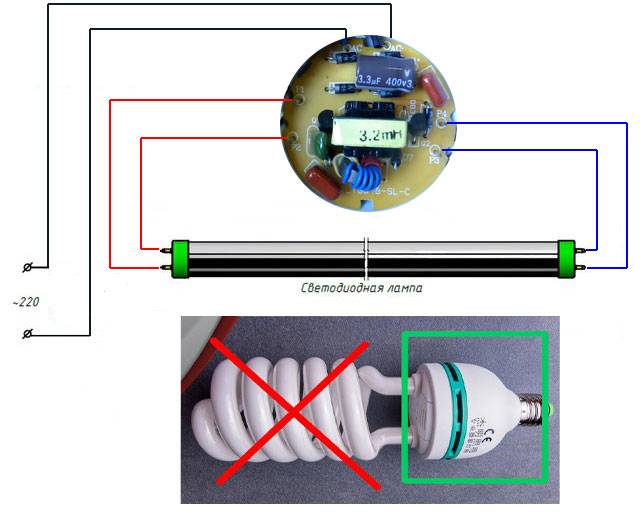

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

Схема подключения светодиодной лампы вместо люминесцентных пользуется популярностью — за последние годы LED-лампы практически вытеснили с рынка прочие изделия. Они отличаются экономичностью в потреблении энергии, но при этом работают намного лучше других. Конечно, светодиодные лампы стоят дороже газоразрядных (люминесцентных) устройств, но они служат в несколько раз дольше и отличаются ярким свечением.

Если в офисном помещении или в квартире уже установлена устаревшая лампа, то возникает необходимость ее заменить без демонтажа светильника. Для того, чтобы сделать это правильно, следует подробно рассмотреть процесс.

Замена люминесцентной лампы на светодиодную
