Сделать теплый пол своими руками: пошаговая инструкция, как сделать теплый пол дома

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

• Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
• Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
• Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Технология монтажа инфракрасного теплого пола

Прежде чем покупать инфракрасную термопленку, определитесь с площадью поверхности подогреваемого пола, а прикиньте более экономичное расположение отрезанных полос. Обычно пленкой покрывают около 80% поверхности пола, оставляя место под установку массивных предметов мебели. Термопленка выпускается в рулонах и имеет разную ширину. Посчитайте, какой ширины материал выгоднее приобрести вам. Помимо инфракрасной термопленки понадобятся сопутствующие материалы, такие как строительный скотч, теплоотражающая подложка, соединительные провода, изолента, термодатчик и терморегулятор, если их не будет в комплекте с системой теплого пола.

Итак, порядок проведения монтажа:

• На очищенную поверхность базового пола укладывают теплоотражающую подложку, при этом ее серебристая сторона должна быть сверху. Заметьте, специалисты не рекомендуют применять вместо теплоотражающей подложки алюминиевую фольгу.
• Полосы теплоотражающей подложки прикрепляют к базовому основанию строительным скотчем.

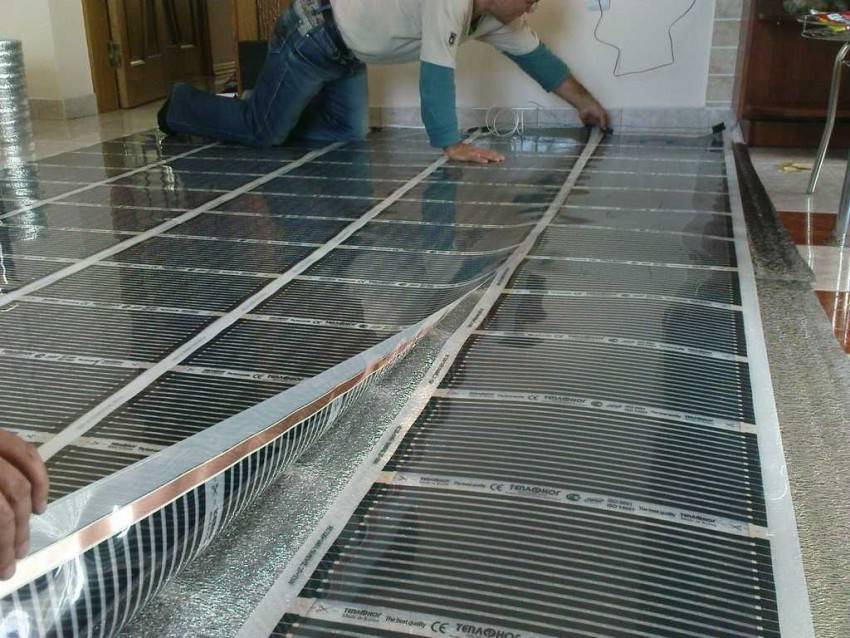

• Далее поверх подложки раскатывают отмеренные по размеру помещения полосы термопленки так, чтобы медная полоса находилась снизу. При этом особо следят за тем, чтобы пленки не наслаивались друг на друга.
• Чтобы предотвратить смещение полос термопленки, осуществляют их фиксацию с помощью того же строительного скотча.
• Затем приступают к установке заклепок под соединительные провода. Операция требует использования специального инструмента.
• Для надежной изоляции мест подключения проводов используют битумную ленту и обычную изоляционную ленту.
• В изоляции нуждаются и места выхода медной полы, расположенные на линии обреза термопленки. При этом также сначала наклеивают слой изоленты, потом битумной ленты, а затем сверху опять накладывают полосу изоленты.
• Подготовив контакты, соедините провода и изолируйте места соединения обычной изоляционной лентой.
• Далее к системе подсоединяют терморегулятор и термодатчик, пользуясь схемой.
• После подключения терморегулятора к элетросети проводят проверку работоспособности смонтированной системы теплого пола.

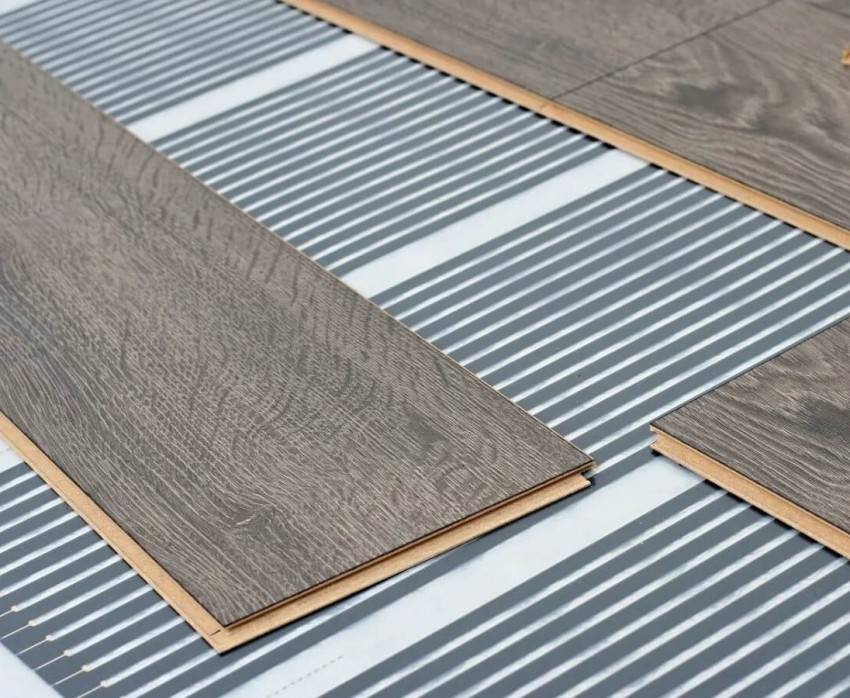

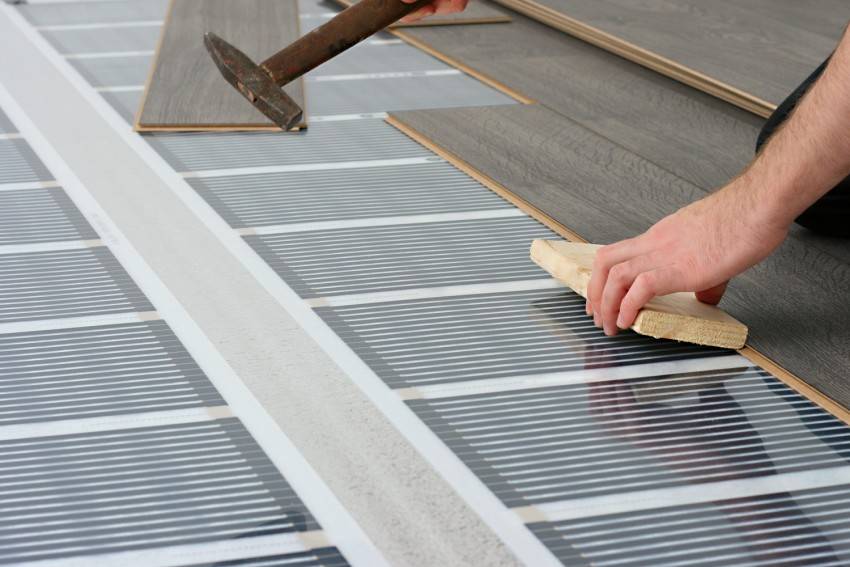

• Далее укладывают финишное напольное покрытие, которое будет равномерно прогреваться до выставленной на терморегуляторе температуры.

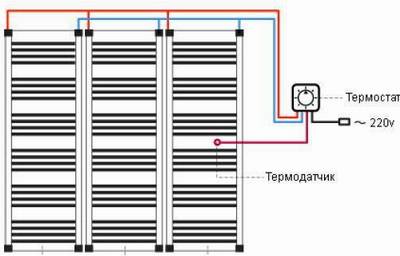

Схема укладки теплого пленочного пола — в принципе, ничего сложного здесь нет!

Электрический пол

При установке электрического теплого пола важно понимать, что их есть два вида:

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

• греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
• нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительного узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительный узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

Универсальная система обогрева и ее преимущества

Основной статьей расходов, отводимых на обслуживание частного дома, остается оплата энергоресурсов, необходимых для работоспособности системы отопления.

Такое универсальное решение как теплый водяной пол, обустроенный своими руками, позволяет не только сэкономить финансы, но и получить целый ряд выгод:

• максимально равномерное распределение теплоносителя и оптимальный прогрев определенной площади пола;
• возможность убрать все отопительные приборы и громоздкие устройства, что повысит эстетику интерьерного решения;
• отсутствие конвекционных воздушных потоков, провоцирующих появление сквозняков и нарушающих микроклимат помещения;
• полноценный обогрев дома любой площади при минимальных затратах энергоресурсов и сохранением тепла.

Дополнительной возможностью такой системы подогрева пола является проведение теплового зонирования помещений и отдельных комнат.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

• Металлопластиковых.
• Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

• В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
• Укладка должна осуществляться на расстоянии в 150 мм от стен.
• Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
• Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
• В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

• Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
• Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Инфракрасный теплый пол: несколько нюансов

Инфракрасный теплый пол

На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).

Как резать пленку

Алгоритм монтажа

1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

2. С помощью скотча ленты-пленки соединяются между собой.

С помощью скотча ленты-пленки соединяются между собой

3. Провода укладываются в контактные зажимы и фиксируются там пассатижами.

4. Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции (обычно поставляются в комплекте с термопленкой).

Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции

5. Датчик температуры крепится к черной полосе пленки. В теплоотражающем материале делается небольшой вырез для погружения датчика. Точно так же прячутся места с контактными зажимами и проводами.

Датчик температуры крепится к черной полосе пленки

6. Устанавливается терморегулятор, к которому выводятся соединительные провода.

Устанавливается терморегулятор, к которому выводятся соединительные провода

7. Система включается от отдельного автомата и проверяется каждый нагревательный блок.

Система включается от отдельного автомата и проверяется каждый нагревательный блок

8. Поверх кладется специальная подложка для ламината или обычная пленка, после чего можно сразу монтировать напольное покрытие.

Поверх кладется специальная подложка

Интересно, что системы с инфракрасными нагревателями экономят до 60% электроэнергии, а за счет «сухого монтажа» рулон можно развернуть по диагонали или даже по вертикали (т.е. утеплить еще и стены).

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Что дает владельцу напольное отопление?

Дом с напольным отоплением прогревается гораздо быстрее и равномернее, чем с радиаторным, т.к. при включении обогрева вся площадь пола превращается в один большой источник тепла. Помещение нагревается снизу, что обеспечивает максимальный комфорт для людей, находящихся в нем.

Устройство водяного теплого пола подразумевает, что система работает от обычного отопительного котла. Однако расход топлива для напольного обогрева относительно невелик, поскольку теплоноситель не нужно прогревать до такой высокой температуры, как в радиаторах

Благодаря этой особенности напольного отопления оно более выгодно, а сам котел работает в щадящем режиме, что увеличивает срок его эксплуатации.

Возможен вариант использования теплого пола в качестве системы дополнительного отопления. В этом случае нагретый теплоноситель движется по двум контурам: сначала к радиаторам, а потом, остывая, по трубам напольного контура.

Так владелец дома добивается высокоэффективного обогрева, не затрачивая лишних средств на оплату счетов. Это идеальный вариант для домов в регионах с суровым климатом.

Большой минус системы – высокие расходы на комплектующие и монтаж. В среднем на материалы для обустройства 1 м.кв. теплого пола необходимо потратить от 1500 рублей. Если работает бригада, то к этим расходам придется добавить еще 1000-1500 рублей за 1 м.кв. в зависимости от расценок рабочих.

Высокая стоимость обусловлена объективными причинами. Для прокладки труб приходится поднимать уровень пола как минимум на 100 мм. Чтобы система нормально работала, устанавливают регулировочную арматуру, шкаф распределительных коллекторов, специальные клапаны для выпуска воздуха из отопительной системы и т.д.

Это трудоемкий процесс, поэтому работа мастеров обходится недешево.

Монтаж теплого водяного пола своими руками позволяет существенно удешевить систему. Сэкономить удается до 30-50% от общей стоимости

Водяной теплый пол – преимущества и недостатки

Плюсы:

эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

обеспечение естественной циркуляции воздуха;

совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

независимость от электроснабжения (и перебоев в электросети);

возможность регулировать температуру в отдельных комнатах и в любой время суток;

минимальные расходы при самостоятельном монтаже;

улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

длительный срок эксплуатации.

Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

Минусы:

инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

высокая стоимость монтажа;

трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

исключается использование таких напольных покрытий как ковролин, ковер или палас;

возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);

низкая ремонтопригодность системы труб;

запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.

Тепловой поток водяного теплого пола

Пленочный теплый пол

Наиболее распространенным типом электрического теплого пола является пленочный теплый пол. Это обусловлено легкостью в его укладке.

Как сделать пленочный теплый пол своими руками с нуля:

Уложить теплоотражающий материал. При обустройстве пленочного пола рекомендуется под него укладывать теплоотражающий материал из фольги. Он не даст теплу уходить под пол.

Раскроить пленку. Ее следует нарезать максимально мелко, чтобы свести к минимуму используемые провода. Нарезать пленку следует только по нарисованным по ней линиям, иначе можно повредить внутренние элементы материала.

Нагревательные элементы необходимо выложить на основание и выравнять.

На тех участках пленки, где находится дорожка, проводящая ток, следует раскрыть пленку и закрепить к ней зажим.

Произвести изоляцию контактов. Бутиловые пластины являются достойным вариантом для изоляции. Обычно они идут в комплекте с элементами теплого пола. При помощи этих пластин необходимо обжать контакты.

Если все элементы исправно работают, значит их можно накрыть напольным покрытием.

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

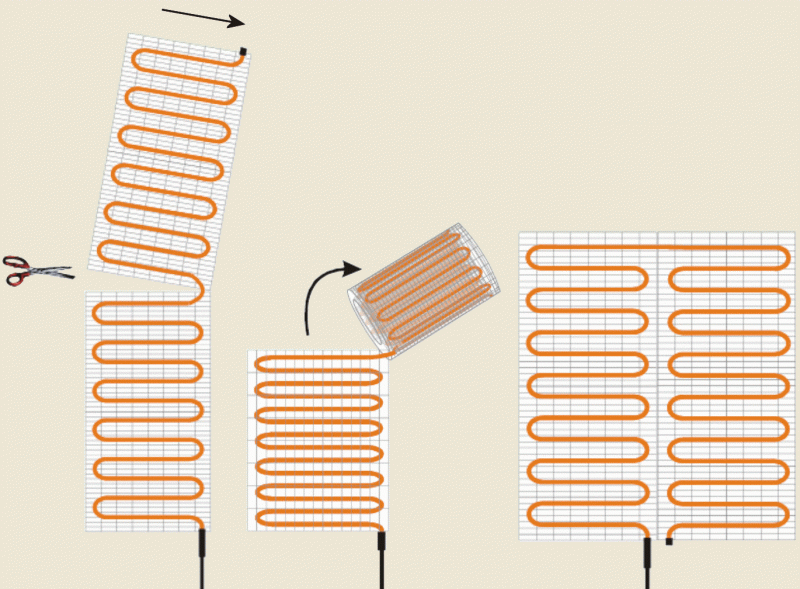

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Подробности

Виды укладки труб

Устройство:

•  Первоначально вам потребуется произвести расчеты индивидуально для каждой комнаты. Для чего понадобятся следующие данные:
• размер обогреваемого помещения;
• из какого материала выполнены перекрытия, перегородки и несущие стены;
• ознакомиться с параметрами утеплительного материала;
• каким будет финишное покрытие;
• размер укладываемых труб, из какого они материала;
• какой мощностью обладает нагревательный котел;
• спроектировать схему теплого пола.

Данные параметры помогут вам определиться с оптимальной длиной укладываемых труб, рассчитать необходимый шаг укладки для наилучшей теплоотдачи.

Советы по монтажу

Укладку труб лучше начинать от самой холодной стены (наружной) в помещении. Если необходимо, чтобы интенсивность нагрева постепенно снижалась от наружной стены к внутренним, нужно использовать способ укладки змейка. Для равномерного прогревания комнат, не имеющих наружных стен лучше использовать спиральный способ монтажа с развитием от стен к центру комнаты.

Вообще желательно чтобы в контурах, которые подключены общим коллектором, сопротивление было одинаковым.

Монтаж водяного теплого пола своими руками

Этапы:

• Подготавливаем основание. Если имеется старое покрытие его необходимо полностью демонтировать. Убрать доски и лаги;
• С помощью уровня нужно определить высоту нового пола по входной двери. Это где-то должно быть 1,5-2 см ниже порога;
• Следующий этап — устройство и подключение коллектора. Для чего монтируется специальный ящик толщиной 12 см. Размер ящика подбирается в соответствии с тем, какой размер у коллекторной трубы и дополнительных элементов (датчиков и т. п.).
• Коллекторная группа должна быть обустроена таким образом, чтобы под ней было место для загиба трубы.

Шкаф собирается по инструкции, которая к нему прилагается. Здесь проблем быть не должно.

Выбор и монтаж нагревательного котла. Выбирается котел необходимой мощности. Он должен стойко переносить нагрузки и иметь дополнительный запас мощности.

Циркуляция здесь будет обеспечиваться с помощью насоса. Современные котлы уже выпускаются со встроенным насосом. На месте ввода и вывода теплоносителя из котла делаются запорные клапаны. Это нужно для того, чтобы в случае необходимости вы могли отключать нагревательную систему. Очень распространены электрические нагревательные котлы. Они отличаются простым устройством и надежной работой в комплексе с теплыми полами.

Укладывание труб производится по выбранной схеме. Элементы крепятся, как правило, профилями, имеющими отверстия под шурупы.

Когда производится крепление труб нужно следить, чтобы они не были сильно пережатыми. При изгибах нужно также быть предельно осторожными, не превышая допустимого радиуса. Трубы подключаются к коллектору фитингами.

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому  тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;

• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

Стяжку заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

1. Медные.
2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов
