Как подобрать прибор учета расхода воды

КАК ПРАВИЛЬНО ПОДОБРАТЬ СЧЕТЧИК ВОДЫ.

На сегодняшний день на территории России находится более 10 заводов производящих счетчики воды. Все эти счетчики служат для одной
и той же цели – коммерческий учет холодной воды, горячей воды или работы в составе теплосчетчика для учета тепла. Все это многообразие
приборов ставит неискушенного покупателя перед вопросом – какой счетчик купить, какой лучше и надежней ?

В этой статье мы постараемся Вам рассказать как приобрести счетчик воды из предлагаемых к продаже водомеров крупнейших российских
производителей Завод Водоприбор, Тепловодомер, ПК Прибор, Метер дилерами которых является наша организация

Если у Вас счетчик воды стоял
и вышел из строя (или по какой-либо другой причине требует замены на новый) самый простой вариант – это покупка счетчика того же производителя
и той же марки – в этом случае не потребуется дополнительных согласований с водоснабжающими организациями и переделка проектной документации.

Если счетчик который стоял не может быть приобретен (снят с производства, большие сроки поставки, не подходит по каким-либо другим
параметрам), то при подборе замены нужно обязательно акцентировать свое внимание на следующие характеристики: строительная длина (если у нового
счетчика не совпадет строительная длина, то будет необходима переделка на месте, что связано с лишними затратами или может по каким-либо
причинам  счетчик вообще не «влезет» на существующее посадочное место) и номинальный расход воды (на одних и тех же диаметрах счетчиков разных
марок   бывают разные параметры расхода воды и если новый водомер будет иметь меньшие параметры, то он может долго не проработать). Так же при покупке водомера другой марки или другого производителя необходимо замену согласовать с водоснабжающей организацией (у разных
водоканалов есть специфические требования к счетчикам воды, в результате которых одни водомеры «правильные» и их можно ставить, другие
«неправильные» и их под любым предлогом будут «заворачивать» и делать все возможное, чтобы у Вас стояли «правильные» водомеры).

Нужно отметить, что большая часть водоканалов не строит никаких преград для разных водомеров, если на них есть паспорт и сертификаты, но эту
«российскую» особенность нужно учитывать, т.к

неизвестно повезет Вам или нет. Если у Вас есть проект на водоснабжение и там заложен водомер
определенной марки – то воспользуйтесь рекомендациями Вашего водоканала.

Если у Вас счетчика не было и нет никакой рекомендательной документации, то Вам необходимо получить технические условия в водоснабжающей
организации. Если водомер будет устанавливать частное лицо и использоваться счетчик будет в некоммерческих целях, то для квартир водоканалы
рекомендуют обычно любой водомер Ду15 сухоход, а для частных домовладений – устанавливаемые в колодцах мокроходы Ду15 или Ду20 , в зависимости
от расхода воды. Если водомер будет устанавливаться на организацию или частное лицо будет использовать помещение в коммерческих целях, то для
получения технических условий понадобиться предоставить водоканалу целый перечень правоустанавливающих документов на собственность, проект на
водоснабжение с расчетом планируемой нагрузки и другие бумаги (перечень бумаг у каждого водоканала свой, поэтому весь его можно узнать только в
каждом конкретном месте). После получения технических условий, необходимо выбрать водомер исходя из рекомендаций водоканала и расчетных
проектных параметров номинального расхода будущего водомера.
        ВНИМАНИЕ!!! Самая распространенная ошибка при выборе счетчика воды – это покупка водомера одного диаметра с диаметром вводного
 трубопровода. Очень часто бывает, что водомер Ду50, а труба на вводе Ду100 или Ду150. Номинальный расход воды – самый важный
  параметр  при выборе водомера.

И на последок : особняком от всех водомеров стоят комбинированные водомеры. Комбинированный водомер состоит их двух водомеров – один Ду20,
  а другой Ду50, 65,80,100,150,200. Суть этих водомеров – когда идет малый расход , считает малый водомер, когда идет большой расход – считает большой
водомер. При съеме показаний с водомера – расход обоих счетчиков складывается. Такие водомеры применяются в основном в крупных офисных и
производственных объектах для обеспечения правильной работы системы пожаротушения  или в аналогичных случаях.

Необходимость установки

Счетчик расхода воды измеряет и показывает максимально точно потребление из горячего или холодного источника водоснабжения. Как правило, подсчет ведется в кубических метрах или литрах за определенный период времени, например, месяц. Это дает следующий ряд преимуществ:

• При подключении частного водопровода от центральной магистрали возникает возможность платить по счетам по факту – точно потребляемому объему, а не по установленному тарифу. Цифры последнего порой сильно преувеличены, и потребителю приходится переплачивать.
• Детализировать расход воды в теплый сезон и зимой. В эти два разных по уровню потребления периода расхождения в показаниях прибора могут доходить до десятикратных размеров. При наличии личной скважины это позволит безошибочно определить точный расход электроэнергии и определить ресурс оборудования и источника.
• Не платить за период, когда водозабор фактически не производится – в отпуске, отъезде, аварии, отключении и т. д.
• Не подвергаться необоснованной переплате за долги соседей или целого района, когда долг по неуплате раскидывается на всех потребителей участка.

Сверка показания с водосчетчикаИсточник gazeta.ru

• Уменьшить расходы за оплату магистральной канализации. При детализации водозабора автоматически уточняется объем стоков.
• Дисциплинировать домочадцев в деле потребления воды – не тратить ее напрасно, вовремя устранять течи, контролировать расход при поливе и прочих процедурах.

Тахометрические счетчики в системе частного водопроводаИсточник rosschet.ru

Правила установки водяного счетчика в частном доме

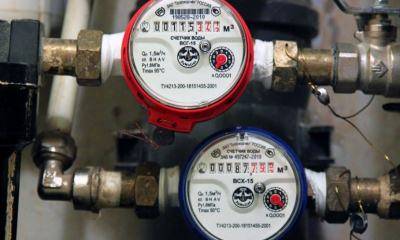

При установке счетчиков на холодную и горячую воду, следует знать, что показания с них должны сниматься по-разному. Как считать воду по счетчику того или иного типа подробно описывается в инструкции, прилагаемой к нему производителем.

Основным правилом использования водоизмерительного прибора является сохранность его пломбы. Каждый счетчик, в том числе и установленный собственными руками, должен быть зарегистрирован в государственных контролирующих органах и опломбирован. Пломба должна сохраняться в целом виде, иначе можно за ее повреждение выплатить большую сумму на переустановку измерительного оборудования.

Раз в несколько лет счетчики должны проходить профилактический осмотр. Действующие правила установки водяного счетчика в частном доме позволяют не устанавливать счетчик для горячего водоснабжения, так как чаще всего в таких малоэтажных зданиях присутствует автономное горячее водоснабжение.

Техническое обслуживание

В паспорте на каждый вид счётчиков прописаны межповерочные интервалы, сроки годности.

После подключения измерительного устройства необходимо поставить пломбу на устройство.

Для этого приглашают специалистов из водоканала. Пломбу ставят на новый водомер, после проведения поверки и документального подтверждения рабочего состояния прибора.

Сроки на метрологическую аттестацию приборов могут отличаться. Устройства, обслуживающие горячую воду, имеют межповерочный интервал меньше, чем измерители холодной воды.

Обратите внимание! Если прибор не проходит аттестацию, его заменяют на новый. В любом из случаев выдается свидетельство, которое подтверждает работоспособность или непригодность водо-счетчика

В нем же прописываются следующие сроки поверки.

Гарантийный период эксплуатации и поверка расходомеров

Гарантийный срок для приборов учета указывает предприятие-изготовитель в паспорте. При покупке, магазином выдается гарантийный талон.

Для различных моделей производитель предоставляет свою гарантию. Обычно не более 30-48 месяцев с начала эксплуатации счетчика.

Поверка приборов учета регламентируется в нормативной базе России (Федеральный закон «Об обеспечении единства измерений» от 26.06.2008 N 102-ФЗ, Постановление Правительства РФ от 06.05.2011 N 354 (ред. от 13.07.2019)).

В паспорте производитель должен указывать межповерочный интервал конкретной модели счетчика. Для многотарифных конфигураций он составляет обычно не более 3-4 лет. Если изготовитель указывает интервал более 4 лет, то данный вопрос решается на местном уровне контролирующей организацией.

Топ моделей на рынке

Для холодной воды:

1. ЭКО НОМ СВК-15-110. Бюджетный, компактный прибор отечественного производства. 370–600 р.
2. VALTEC VLF-15U ½. Итальянский счетчик с высокой точностью измерений и длительным ресурсом. 750–900 р.
3. ZENNER ETW-I-N DN 15. Водомер с немецким качеством и удобным считыванием параметров. 1300 р.

Для горячей воды:

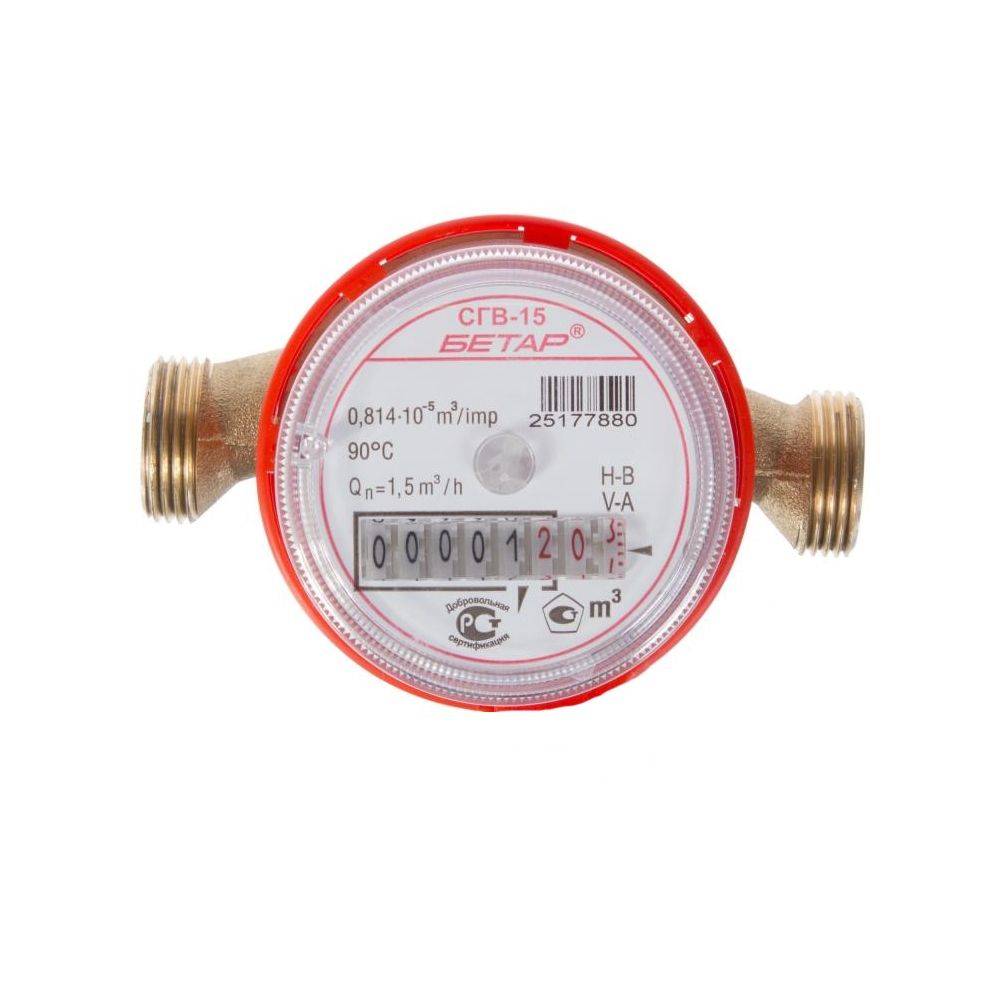

1. БЕТАР СГВ-15. Бюджетный вариант российского производителя. Отличается доступностью и надежностью. 490 р.
2. ITELMA WFW20 D080. Германия. Низкая погрешность, длительный срок эксплуатации. 680–750 р.
3. Decast Вскм 90-20. Улучшенные характеристики, высокая термостойкость, простота установки. 1000–1500 р.

В числе лидеров часто упоминается отечественный счетчик СВК-15, который одинаково хорошо справляется с учетом, как холодной, так и горячей воды. Устройство обладает повышенной защитой от магнитных полей и рассчитано на безотказную работу в течение 100 тыс. часов. Цена – от 550 р.

Технические характеристики

В таблице приводятся общие для всех турбинных измерителей характеристики, заданные нормами ГОСТ Р 50601-93:

погрешность измерений (%)	± 2 –  5
при минимальном и максимальном потоке (%)	± 5
при номинальном (%)	± 2
предельное давление воды (Мпа)	1,6
диаметр трубы (мм)	40 –  250
длина (мм)	200- 450
высота (мм)	170 – 400
диаметр фланца (мм)	165 – 525
масса (кг)	13 – 220
температура окружающего воздуха (оС)	5 – 50

У счетчиков горячей и холодной воды имеются различия. Ниже приведены отличающиеся параметры:

Параметр	для холодной воды	для горячей воды
температура воды (°C)	5 – 50	5 – 150
минимальный и максимальный расход воды (м3/ч)	0,45 – 1 600	0,7 – 1 000
номинальный расход (м3/ч)	30 – 1100	15 – 400

Указанные типы расхода означают следующее:

1. Минимальный – наименьший расход, при котором измеритель укладывается в заданную погрешность;
2. Максимальный – предельная величина измеряемого диапазона. Время непрерывной работы в таком режиме ограничено;
3. Номинальный – расход, при котором прибор может непрерывно работать длительное время.

Приведены параметры, характерные для минимального и максимального диаметра трубопровода. Приборы, не удовлетворяющие данным условиям, считаются не соответствующими ГОСТу.

Основные типы расходомеров

Рассматривая основные конструкции счетчиков по принципу их устройства и работы можно выделить такие виды расходомеров:

1. Тахометрические. Они состоят корпуса с установленной в нем лопастной крыльчаткой, которая вращается за счет перемещения воды и передает количество сделанных оборотов на считывающее устройство. Учитывая их простоту и дешевизну, именно такие счетчики используются в качестве бытовых водомеров на малых диаметрах напорных трубопроводов. В промышленном учете, где оперируют большими расходами, они не применяются из-за громоздкости и металлоемкости, а также создания гидравлического сопротивления для движения потока и возможных механических поломок.
2. Электромагнитные полнопроходные. Это высокоточные приборы объемного учета расхода жидкости, используемые в трубопроводных системах с избыточным давлением жидкости.
3. Штанговые электромагнитные. С их помощью выполняется замер скорости в середине потока в закрытых полностью заполненных трубах (под давлением). Используются для различных диаметров.
4. Ультразвуковые. Различают водомеры, работающие по время-импульсному методу измерения, методу Доплера и кросс-корреляционные. Сигнал на считывающее устройство передается с ультразвуковых датчиков. Это одни из наиболее широко применяемых промышленных счетчиков. В зависимости от применяемых датчиков используются в напорных и самотечных системах.
5. Радарные и лазерные системы измерения расходов. Бесконтактные устройства, применяемые в промышленности. Применяются для самотечных потоков.
6. Счетчики на основе уровнемера. Их используют в безнапорных системах на лотках Вентури или Паршаля, на каналах с малым водопотреблением либо для технологического учета. При помощи беспроводных уровнемеров можно получить данные об удаленных и труднодоступных объектах.

Рассмотрим более подробно устройство и принцип действия основных расходомеров, применяемых для промышленного учета.

Что это такое?

Счетчик воды — это механическое или электронное устройство, предназначенное для учета количества использованной воды.

Все виды этих приборов устанавливаются в разрыв трубопровода и реагируют на движение водного потока.

Пока вода по трубе не перемещается, показания счетчика остаются неизменными. Как только поток начал движение (открыли кран, произошло наполнение стиральной или посудомоечной машины, воспользовались унитазом), показания прибора меняются в соответствии с пропущенным объемом.

В результате происходит точный учет использованной воды, позволяющий корректно высчитать ее стоимость за месяц (или за квартал).

Список производителей

Рассмотрим наиболее известные компании, производящие счетчики воды. Для удобства и наглядности составим таблицу:

Производитель	Особенности продукции
ZENNER	Германская компания, выпускающая точные и долговечные счетчики разного типа. Надежные и качественные модели, но цена их заметно выше, чем у отечественных приборов
ITELMA	Еще одна фирма из Германии, подтверждающая мнение о качестве и надежности немецкой продукции
VALTEC	Итальянский производитель, известный как в Европе, так и в России. Изделия итальянских компаний успешно соперничают с немецкими счетчиками, а стоимость их несколько ниже, чем у конкурентов
GERRIDA	Российская компания, предлагающая качественные и точные приборы учета. Все модели сертифицированы и полностью соответствуют действующим требованиям
МЕТЕР	Российская компания, выпускающая широкий ассортимент счетчиков, манометров, приборов КиП и прочих измерительных устройств. Отличается точностью и качеством продукции
БЕТАР	Российский производитель приборов учета газа и воды. Считается одним из крупнейших поставщиков подобных устройств

Подробнее о производителях счетчиков воды читайте здесь.

При выборе счетчика необходимо в первую очередь рассматривать его технические характеристики, и только во вторую очередь учитывать принадлежность к известному бренду.

Принято считать, что импортные приборы значительно качественнее отечественных. На практике это не подтверждается, так как продукция российских производителей адаптирована к качеству воды и нормативному давлению, свойственными российским сетям водоснабжения.

Особенности самых распространенных тахометрических приборов

Как показывает практика, для использования в домашних условиях чаще всего выбирают приборы тахометрического типа. Они компактны, надежны, предельно просты в установке и эксплуатации.

Стоимость их невысока, поэтому отслужившее свое устройство можно поменять на новое без большого ущерба для семейного бюджета. Различают два типа тахометрических устройств: крыльчатые и турбинные.

Отличие заключается в форме основы конструкции, это может быть крыльчатка или небольшая турбинка. Турбинные приборы устанавливаются на трубах диаметром от 50 и до 200 мм, крыльчатые – до 40 мм.

Для водопроводов, в которых случаются серьезные перепады напора, выпускают особые приборы учета, которые объединяют турбинное и крыльчатое устройство. Их называют комбинированными. Крыльчатые счетчики бывают двух видов:

• Одноструйные. Подсчитывает число оборотов крыльчатки, вращающейся единым водяным потоком. Счетный механизм чаще всего изолируется от воды, что способствует точности измерений. Конструкция прибора дает возможность установки антимагнитной защиты и монтажа модуля импульсного выхода, что позволяет снимать показания дистанционно.
• Многоструйные. В отличие от одноструйных устройств измеряемый поток воды перед лопастями крыльчатки разделяется на несколько струй. Это снижает погрешность измерений. Прибор прост в демонтаже и монтаже, а для поверки необходимо снимать только верхнюю часть счетчика. При необходимости можно установить модуль импульсного выхода.

Тахометрические счетчики для воды – простые и надежные устройства, которые повсеместно используются в домах для учета водопотребления. На корпусе оборудования обязательно присутствует цветовая маркировка

Приборы учета тахометрического типа делятся на «сухие» и «мокрые». Отличие устройств заключается в расположении счетного механизма.

В первом случае он находится в защищенном от воды отсеке за особой немагнитной перегородкой. «Сухие» счетчики работают дольше и выдают более точные показания, поскольку конструктивно защищены от негативного воздействия присутствующих в воде загрязнений.

Счетный механизм «мокрых» приборов располагается в жидкости, что существенно уменьшает срок его эксплуатации. При этом стоимость таких разновидностей счетчиков ниже.

Инструкция по подключению

Установка водомера не требует особых знаний и навыков, однако стоит учесть некоторые рекомендации.

Далее на фото представлена схема подключения:

1. Мокроходный счётчик,
2. Фильтр,
3. Клапан обратный,
4. Кран шаровой.

Из инструментов понадобятся:

• гаечный, разводной ключи;
• паяльник для пластиковых труб;
• ножницы для пластиковых труб;
• соединительные элементы (хомуты, муфты).

При проведении монтажных работ, необходимо начинать с установки крана. В дальнейшем с его помощью будет осуществляться либо прекращаться подача воды.

Следующим элементом должен быть фильтр для воды, затем уже сам прибор учета. В последнюю очередь устанавливают клапан, который блокирует обратный ход воды в цепочке трубопровода.

Монтаж осуществляется без сварки, все элементы должны иметь резьбу. Выбор места для установки средства учета должен определяться удобным, свободным подходом к прибору, в случае его опломбировки, извлечения, замены.

Принцип работы

Основывается на определении разницы в скорости распространения ультразвука по направлению течения воды и против него. На достаточном расстоянии друг от друга размещаются передатчик акустического сигнала и приемник.

Они универсальны. Периодически, с определенной частотой, меняются функциями. Передатчик излучает сигнал, приемник улавливает, и наоборот. Или ставятся отражатели. Этим достигается прохождение сигнала в двух направлениях, попутном и встречном.

По разнице во времени распространения двух волн вычисляется скорость течения жидкости. При известном сечении трубы нетрудно вычислить массовый расход воды. То есть объем, прошедший через счетчик в единицу времени. Что и отражается в показаниях водомера.

Справка! Скорость распространения звука в сотни раз превышает скорость частиц воды в магистрали. Поэтому разница во времени прохождения волны в двух направлениях измеряется миллионными долями секунды.

Для точного измерения используются сложные электронные схемы в сочетании с микропроцессорной техникой. В качестве излучателя и приемника используются пьезоэлементы.

«Сердце» конструкции – УЗ расхода (УПР). Это кусок трубы достаточной длины, к концам которой приварены фланцы для врезки в магистраль.

Внутри нее на специальных держателях закреплены пьезоэлектрические преобразователи (ПЭП).

Они выполняют функции приемника и передатчика, располагаются по диагонали, под углом к направлению течения жидкости.

В двухлучевых УПР используются две пары ПЭП, установленные параллельно друг другу. Это позволяет избежать погрешности, вызванной турбулентностью и другими факторами, влияющими на равномерность потока. В приборах с накладными датчиками врезка в магистраль не нужна. В них ПЭП крепятся с внешней стороны трубы.

Формирование ультразвуковых импульсов, обработка сигналов, расчет расхода возложены на электронный блок, который дополнительно выполняет функции запоминающего устройства.

Блок архивирует и хранит информацию, ведет учет, делает возможными выборки мгновенного расхода в зависимости от времени и даты, суммирует расход.

Как разобрать водомер для ремонта

Срок эксплуатации водяных счетчиков во многом зависит от качества воды в трубопроводе, поэтому они периодически ломаются. Покупка нового прибора означает дополнительные расходы, поэтому для экономии бюджета ремонт можно осуществить своими руками.

Перед началом демонтажа счетчика нужно изучить его строение и рассмотреть проблемы, которые могут возникнуть.

С какими неполадками можно столкнуться:

• Треснул корпус прибора учета воды и начал течь;
• Считывающий механизм не работает корректно – при обычном использовании воды показания не соответствуют расходу;
• Показания на табло со счетным механизмом не меняются или уменьшаются;

Снимать счетчик самостоятельно запрещено

Для ремонта счетчика не нужно везти прибор в ремонт, его можно провести на дому самостоятельно. Разборка прибора возможна после перекрытия воды, которая поступает в квартиру. Затем нужно открыть кран с водой, чтобы остатки воды в системе ушли в канализацию. Открутив накидные гайки, можно снимать прибор.

Если причина поломки заключается в засоре механизма, иногда достаточно продуть прибор через входное отверстие. Если водяной счетчик не начал работать, нужно промыть его под сильной струей воды, который вымоет засор из крыльчатки.

В том случае, когда промывка не помогла, придется разбирать счетчик на части. Для этого сперва нужно снять прозрачный пластиковый корпус, затем демонтировать части, из которых он состоит: табло с цифрами, счетный механизм и крыльчатку. Выяснив причину поломки, можно заменить изношенные детали на новые.

По окончании ремонта водомер нужно собрать и установить на место. После проверки прибора на работоспособность можно вызывать работника водоснабжающей организации для опломбирования счетчика.

Потребление воды человеком отличается от общепринятых норм, которые устанавливает организация при оплате коммунальных услуг. Для экономии семейного бюджета целесообразно устанавливать счетчики воды. Бытовые водомеры простые в монтаже и использовании, а при необходимости их легко можно разобрать для самостоятельного ремонта.

Преимущества и особенности выбора тахометрического водосчетчика?

К основным достоинствам тахометрического водомера можно отнести:

• демократичную стоимость;
• независимость от источника электропитания;
• компактные габариты;
• простоту установки;
• высокую надежность и длительный срок службы.

Если диаметр трубопровода не превышает 4 см, подойдет устройство с крыльчаткой. Если диаметр составляет от 5 до 20 см стоит приобрести турбинный водомер. Существуют также комбинированные устройства, оснащенные и крыльчаткой, и турбиной. Однако они не получили широкого распространения. В основном, используются на объектах, где имеют место резкие перепады напора воды.

Выбирать, какой счетчик воды установить в квартиру, следует также с учетом конструктивных особенностей прибора. Тахометрические водосчетчики делятся на:

• одноструйные. Через крыльчатку (турбину) проходит единая струя жидкости. Индикатор с помощью магнитных муфт считывает количество оборотов рабочего элемента и передает их на вычислительный механизм, который преобразует данное количество в кубометры;
• многоструйные. Перед турбиной (крыльчаткой) водяной поток разбивается на несколько струй. Такое решение позволяет минимизировать погрешность измерений. Поэтому данный счетчик считается более точным. К его плюсам можно также отнести простоту демонтажа, в процессе которого снимается только вычислительный механизм.

Какой счетчик воды установить в квартиру — одноструйный или многоструйный — однозначно ответить трудно. Оба вида могут оснащаться модулями импульсного выхода, интегрироваться в систему общедомового учета. Хотя у одноструйного погрешность больше, в рамках одной квартиры она не будет заметной. Следует учесть, что крыльчатые одноструйные водомеры рассчитаны на эксплуатацию при температуре воды до 90 градусов Цельсия, многоструйные крыльчатые и все турбинные приборы выдерживают температуру до 120 градусов Цельсия.

Как он выглядит?

Внешне счетчик воды похож на манометр средней величины, но с двумя патрубками — входным и выходным. На циферблате имеется продолговатое отверстие прямоугольной формы, сквозь которое видны диски счетного механизма с цифрами. Они показывают текущее значение расхода воды.

Размер корпуса невелик, что позволяет компактно разместить прибор в небольшом пространстве, среди множества труб и других элементов.

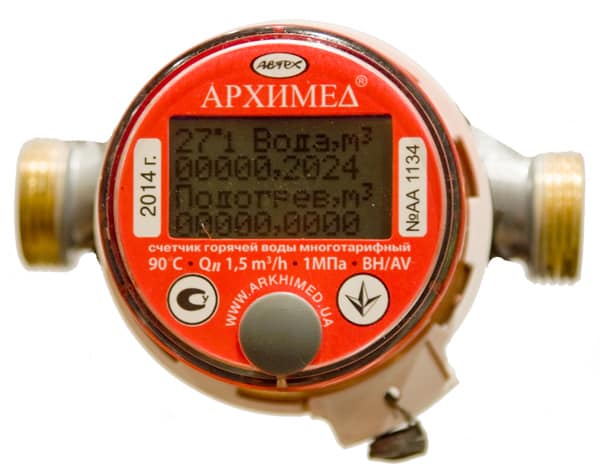

Современные конструкции электронных водосчетчиков могут иметь прямоугольные очертания и жидкокристаллический дисплей. Это зависит от типа прибора, изготовителя и прочих специфических особенностей.

Инструкция по подключению

Установка электронного водосчетчика осуществляется профессиональным сантехником. В целях экономии средств можно выполнить ее и самостоятельно, строго следуя инструкции. Однако, при отсутствии опыта работы с водопроводной системой, или с любыми конструкциями похожего типа, лучше не рисковать.

В худшем случае, варианты развития ситуации следующие:

• сорвана резьба на части водопровода;
• счетчик установлен неправильно, что приведет к искаженным показателям;
• будет затоплена комната или квартира.

Обратите внимание! Устанавливать нужно заранее поверенный счетчик.

Основные правила монтажа

Для правильной установки прибора следует придерживаться нескольких правил:

1. Температура в комнате должна быть выше +5оС, иначе необходимо использовать теплоизоляционные материалы.
2. Местом размещения счетчика следует выбрать входной прямой (желательно горизонтальный) участок, длиной не меньше чем 5 диаметров трубы. Место должно быть доступно для возможного ремонта.
3. Установка обратного клапана, который препятствует обратному току воды и искажению показателей, обязательна. Также обязательно наличие фильтра.
4. Циферблат должен быть расположен сверху.
5. Указатель направления на приборе должен соответствовать реальному направлению потока.

Какие инструменты и материалы понадобятся?

Для сборки понадобятся следующие инструменты:

• Болгарка;
• Паяльник;
• Муфты;
• Ножницы, или острый нож;
• Разводной ключ (или газовый);
• Плашка или лерка;
• ФУМ лента или пакля;
• Сгоны и уголки.

Пошаговый процесс установки

Намного проще работать с металлопластиковыми трубами, а не с металлическими. Поэтому, чаще всего, процесс установки водомера совмещен с частичной или полной заменой трубопровода.

1. Для удобства можно разложить перед собой элементы, которые потребуются установить, в правильной последовательности. Слева направо: шаровой кран, фильтр, водосчетчик, обратный клапан. Далее нужно измерить их суммарное расстояние и отметить его на рабочем участке врезки в трубопровод.
2. Уплотнить все резьбовые соединения фум-лентой или паклей. В последнем случае желательно также смазать упаковочной пастой: в будущем это упростит работу.
3. Стальные трубы разрезать болгаркой, если трубы металлопластиковые, справятся особые ножницы или нож. Далее нарезать резьбу на конце патрубка с помощью плашки или лерки.
4. Прикрутить детали в ранее разложенной последовательности.
5. Запустить воду, проверить герметичность соединений.
6. Подать в водоканал заявление о необходимости поверки водомера.

После того, как появится представитель водоканала, и опломбирует счетчик, он предоставит потребителю договор по обслуживанию. Только после подписания этого договора оплата будет производиться по водомеру.

В видео процесс установки можно посмотреть на практике:

Что еще важно учесть?

Выбирая подходящую модель прибора учета потребленной воды, необходимо обратить внимание на следующие моменты:

1. Наличие технического паспорта к изделию с указанием поверочного периода.
2. Дата первичной поверки, так как время следующего ее проведения считается не с момента продажи прибора торговой сетью, а с заводского контроля, подтвержденного печатью в паспорте.
3. Параметры фланцев счетчика и водяной трубы, на которую будет монтироваться водомер (если они не совпадают, необходимо будет приобрести дополнительные переходники).
4. Наличие сертификата качества.
5. Талон на гарантийный срок.

Такой подход даст возможность учесть все нюансы в процессе покупки домашнего механизма , которые могут в дальнейшем спровоцировать появление у собственника проблем со счетным устройством.

Разновидности

Существуют следующие виды водяных счетчиков контроля:

Тахометрические.

Наиболее простой, доступный и часто используемый в быту тип водомерных приборов. Принцип действия основан на взаимодействии потока с лопастным колесиком, от частоты вращения которого зависят показатели циферблата. По конструкции рабочих элементов устройства подразделяются на несколько подкатегорий:

1. С крыльчаткой.
2. Турбинные.
3. Струйные.
4. Комбинированные.
5. Без контакта с водой.
6. Цифровые.
7. С возможностью учета горячей воды – в зависимости от установленной температуры.

Ультразвуковые.

Основаны на прохождении через поток звуковых импульсов, генерируемых пьезоэлектрическим модулем и обратно им принимаемых. Достаточно точный прибор. Выпускаются версии для бытового применения, однако ввиду большой стоимости не имеют большого спроса. Среди основных достоинств – энергонезависимое сохранение собранных данных.

Электромагнитные.

В основе применяется индуктивная катушка, продуцирующая соответствующее магнитное поле. По характеру изменения его при прохождении через поток происходит оценка параметров расхода воды. Отличаются максимально точным измерением. Однако весьма дороги, и потому применяются только для установки на большие объекты.

Схема действия электромагнитного водосчетчикаИсточник ytimg.com

Устройство функционирует по принципу разделения потока на три части с помощью специального завихрителя и подсчете частоты переходов по отдельным каналам. В частной практике, такие модели обычно не применяются.

Топ моделей на рынке

Для холодной воды:

1. ЭКО НОМ СВК-15-110. Бюджетный, компактный прибор отечественного производства. 370–600 р.
2. VALTEC VLF-15U ½. Итальянский счетчик с высокой точностью измерений и длительным ресурсом. 750–900 р.
3. ZENNER ETW-I-N DN 15. Водомер с немецким качеством и удобным считыванием параметров. 1300 р.

Для горячей воды:

1. БЕТАР СГВ-15. Бюджетный вариант российского производителя. Отличается доступностью и надежностью. 490 р.
2. ITELMA WFW20 D080. Германия. Низкая погрешность, длительный срок эксплуатации. 680–750 р.
3. Decast Вскм 90-20. Улучшенные характеристики, высокая термостойкость, простота установки. 1000–1500 р.

В числе лидеров часто упоминается отечественный счетчик СВК-15, который одинаково хорошо справляется с учетом, как холодной, так и горячей воды. Устройство обладает повышенной защитой от магнитных полей и рассчитано на безотказную работу в течение 100 тыс. часов. Цена – от 550 р.

Самые надежные счетчики: рейтинг производителей

Среди иностранных производителей водосчетчиков чаще покупают продукцию следующих марок:

• Sensus;
• Zenner;
• Viterra;
• Elster Metronika.

Из российских брендов потребители предпочитают продукцию следующих компаний:

• Бетар;
• Метер;
• Берегун;
• Пульс;
• Норма.

В список недорогих моделей, пользующихся популярностью у потребителей, входят следующие модели:

• Itelma WFW20 D080;
• Метер СВУ-15;
• Декаст Метроник ВСКМ 90-15 ДГ;
• Бетар СХВ-15.

Популярными среди импульсных счетчиков считаются следующие модели:

• Itelma WFW24 D080;
• Zenner ETWI-N DN 15;
• Valtec 1/2.

Из российских брендов выделяется компания Декаст Метроник. Под этой маркой выпускаются как недорогие, так и качественные приборы учета, подходящие для разных условий.

Однотарифные и многотарифные

Однотарифный счетчик считает только объем проходящей через него воды. При этом не учитывается ее температура. Например, если из крана горячей воды течет холодная, то она будет отражена на циферблате.

Многотарифный водомер отличается от однотарифного. Основные его преимущества – это наличие датчика температуры и электронного вычислителя.

Температурный датчик позволяет платить за горячую воду свыше 50оС. Все показания выше этого будут учитываться с понижающим процентом.

Электронный вычислитель распределяет показания по тарифным ячейкам.

Благодаря этому можно сократить расходы на оплату ЖКХ.

Основным недостатком является высокая стоимость многотарифного счетчика.

Принцип действия

При подаче жидкости через расходомер начинает вращаться крыльчатка. Ее движение провоцирует выдачу сигнала о количестве протекающей воды на считывающее устройство.

Одновременно, через небольшие промежутки времени, поступает сигнал от термодатчика, измеряющего температуру воды.

Электронный блок ведет подсчет расхода воды и регистрирует ее температуру. В зависимости от температуры жидкости, эти показания записываются в определенную ячейку.

Существуют счетчики двух и четырех тарифные. Первые ведут учет воды до 40ᵒС и выше.

При работе такого прибора, данные записываются в 2 ячейки. Далее, умножаются на нужные коэффициенты и складываются в общий объем потребленной воды.

Четырех тарифные приборы — это умные водомеры, они точнее измеряют объемы потребленной различного диапазона температур с применением поправочных коэффициентов.

В таких счетчиках сигнал с крыльчатки и термодатчика записывается в 4 ячейки. Распределение по ячейкам и применение коэффициентов.

№ ячейки	Температурный диапазон воды, ᵒС	Поправочный коэффициент, Кп
1	< 40
2	40 – 44,9	0,7
3	45 – 49,9	0,9
4	≥ 50	1

В дальнейшем 4 значения объемов использованной воды суммируются в электронном блоке с учетом поправочных коэффициентов и выдается на дисплей общий результат потребленной горячей воды.
