Сборка душевой кабины: фото-, видео- инструкции

Выбор бокса

Перед тем как идти в магазин и приступать к покупке, необходимо произвести замеры от пола до потолка в ванной комнате. При выборе модели нужно прибавить к фактической высоте кабинки 40—45 см.

Следует учесть рост людей, которые будут пользоваться душем.

Подготовка к установке поддона своими руками

Перед установкой конструкции ещё раз нужно проверить её на наличие брака. Если заметны повреждения уже в ходе сборки, придётся снова всё разбирать и возвращать покупку в магазин.
Провести замеры ванной комнаты и убедиться, что новая кабинка впишется в габариты помещения.
Внимательно изучить инструкцию по сборке, изучить материал в интернете, посмотреть обучающее видео. Если есть сомнения в успешной самостоятельной сборке, понадобится помощь мастеров.

Важно! Заранее нужно подготовить ванную комнату: убрать полотенца, полки и технику

Инструменты и материалы

Для сборки понадобятся следующие инструменты: шуруповёрт, отвёртки, уровень, ключи, нож, герметик, гайки, болты, сифон, шурупы.

Работу лучше производить в перчатках, чтобы обезопасить процесс работ и случайно не пораниться.

А также на этом этапе можно изучить инструкцию, которая идёт в комплекте с душевой кабинкой.

Выбор слива, гидрозатвора и канализационного насоса

Любое, даже самое качественное изделие, со временем подвергается износу. Необходимо выбирать надёжные детали, чтобы в скором времени не понадобился ремонт.

Рекомендуется ответственно подойти к выбору деталей:

Слив. Перед покупкой произвести замеры расстояния между полом и выходным отверстием поддона. Ширина сливного отверстия поддона должна совпадать с шириной горловины сифона. Канализационное отверстие должно находиться ниже нижнего уровня исходящего патрубка сифона.
Гидрозатвор. От его правильного выбора зависит, будет ли неприятный запах канализации попадать в ванную комнату. В современный слив обычно уже установлен гидрозатвор.
Насос. Чтобы в поддоне не скапливалась лишняя вода, он принудительно откачивает воду в канализацию. Оптимальным вариантом является насос без режущего механизма. К такому аппарату можно также подключить всю технику в доме или квартире, которая требует выведения воды в канализацию: унитаз, биде, раковину, стиральную машину.

Подготовка к монтажу

Основным этапом в процессе установки душевой кабины является монтаж поддона. В большинстве случаев он осуществляется на выровненную бетонную подушку или на бетонированный пол, на который заранее укладывают плитку.

Сборка может производиться на опоре из пластика или кирпича. Часто такой вариант выбирают при установке душевой кабины в деревянном доме. Вертикальная конструкция поднимается на несколько сантиметров над полом, что может усложнить заход внутрь кабинки.

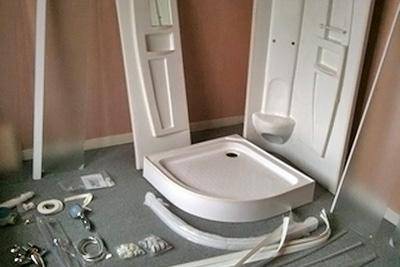

Фото 1

Перед непосредственной установкой поддона важно подготовить для него основание, это может быть как купленный в магазине специальный каркас, так и самостоятельно изготовленная подушка из бетона или кирпича

Можно производить установку поддона на металлический каркас, купив его в магазине либо сделав своими руками. Простым вариантом является монтаж поддона прямо на пол. Но в этом случае необходимо сделать отверстие внизу для слива воды.

При установке душевой кабины в деревянном доме в первую очередь необходимо выровнять пол и провести гидроизоляцию, чтобы надёжно защитить дерево от влаги.

Разновидность материалов для поддона, их плюсы и минусы

Поддоны изготавливаются из различных материалов, каждый из которых имеет свои свойства, преимущества и недостатки. На производстве чаще всего используют следующие материалы:

Стальные поддоны отличаются прочностью и надежностью, но являются достаточно шумными при эксплуатации.
Чугун не менее прочный и надежный материал, но имеет 2 существенных недостатка — это достаточно тяжелый метал, который ко всему долго нагревается.
Акриловые поддоны наиболее популярны. Все благодаря не высокой стоимости, быстрому нагреву поверхности, легкости в эксплуатации и обслуживании.
Керамические модели являются достаточно хрупкими и могут повреждаться как при монтаже, так и при использовании.
Каменные поддоны являются наиболее практичными, но стоят гораздо дороже других моделей.

Это наиболее распространенные типы, которые используются на сегодняшний день.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме

Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги)

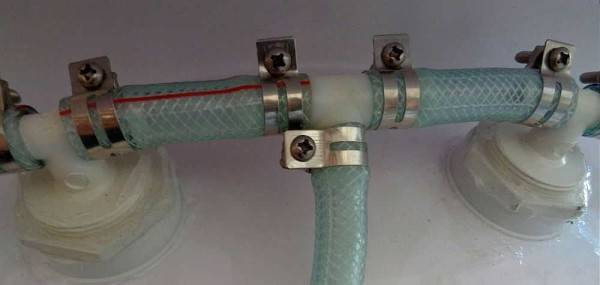

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

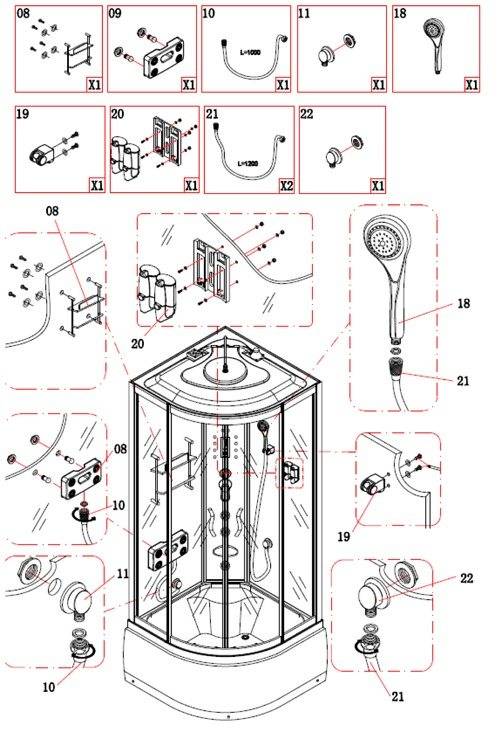

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

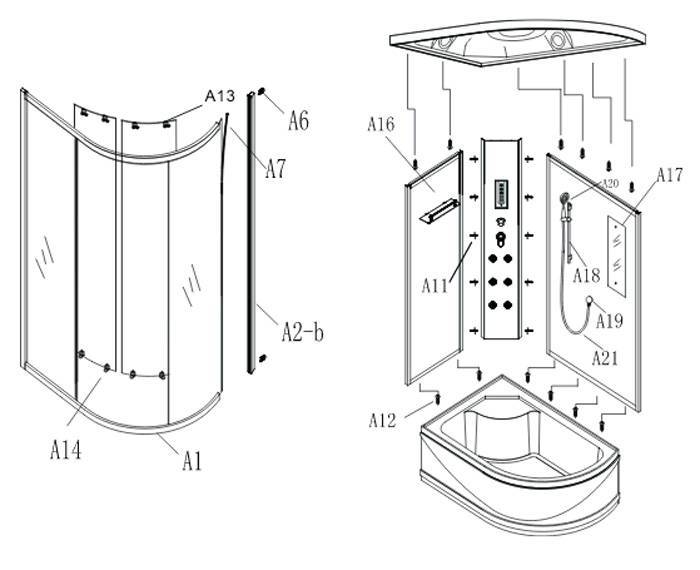

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Как проходит сборка крыши душевой кабины

Данный конструктивный элемент есть не во всех моделях. Поэтому, если у вас его нет, можете смело пропускать этот пункт и переходить к следующему.

Для остальных вот такая инструкция.

Найдите все необходимые элементы, которые должны быть в вашей крыше: тропический душ, динамики, лампы, кулеры и т.д.

Комплектация может быть самой разной, поэтому здесь мы немного обобщаем.

Найдите сам потолок и очистите его от защитной пленки. Также найдите “потолочные” шурупы. Обычно они лежат в отдельном пакетике или свертке (идентифицировать их можно по длине и по количеству отверстий в вашей крыше).
Теперь установите все необходимые элементы.
Алгоритм здесь такой же: под каждый элемент отверстия разного диаметра (а иногда и формы).
Закрепляется все найденными шурупами, закрывается красивыми декоративными решетками, входящими в комплект.

Обязательно в итоге проверяем, надежно ли все закреплено. Динамики можно дополнительно зафиксировать небольшим слоем герметика, лампу нужно как следует укрепить стальными распорками.

Закручивать шурупы нужно крайне осторожно, чтобы не повредить конструкцию

Важное перед сборкой

Итак, первым делом перед сборкой душевой кабины, вы должны достать все комплектующие из коробок и осмотреть их на предмет целостности и наличия всех комплектующих для сборки.
Также проверьте, все ли инструменты для сборки у вас имеются.
Постелите в месте сборки на пол картон, оставшийся от упаковки душевой кабины или мягкую ткань, это спасет от повреждений детали душевой кабины.

Монтаж душевых кабин Тритон Стандарт должен производиться двумя специалистами. Одному собрать вам будет сложно, тем более если вы это будете делать впервые.

Приблизительное время на сборку, около двух-трех часов.

Установка дверок

Изнутри прикручиваем на саморезы 12 мм резиновые ограничители для дверец.

Прикручиваем к дверцам ручки. Снаружи колпачок на ручках должен быть снизу. Если саморез проворачивается, вставьте в отверстие пластиковую вставку. Подойдёт обрезок крестика для плитки.

Со стороны ручек надеваем на дверцы магнитные молдинги. На остальные стороны — Г-образные молдинги полочкой наружу.

Надеваем на дверцы ролики колёсиками наружу. Ролики с кнопкой крепятся на нижнюю часть дверей (кнопка должна смотреть вверх). Регулировочные винты на верхних роликах должны смотреть вниз.

Подвешиваем дверцы на верхние ролики. Чтобы завести нижние, нажимаем на кнопки.

Проверяем плавность хода дверей и плотность примыкания. Дверцы не должны самостоятельно открываться из любого положения. Примыкание регулируется с помощью винтов на верхних роликах.

Монтаж боковых стенок

Удаляем защитную плёнку с верхней части поддона, но дно пока оставляем защищённым.

Проводим маркером вдоль уголка и отмечаем отверстия.

Снимаем перегородку и наносим слой силикона толщиной 5 мм.

Устанавливаем перегородку обратно и удаляем излишки силикона. Далее я не буду писать про удаление излишков, удаляйте их сразу после прижатия деталей.

Крепим вторую боковую стенку аналогично первой.

Примеряем неподвижную прозрачную перегородку. Косой рез металлического профиля должен быть внизу.

Устанавливаем верхний и нижний профиль. Округлые части направляются друг к другу, верхний профиль шире нижнего. Под нижний наносим силикон.

Повседневный уход.

Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки.
Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители.
Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид.
Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее.
Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе.
Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой №2000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.
Уход за деталями с металлическим покрытием. Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью.
Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Строго запрещается скоблить их острыми предметами.
Раздвижную стеклянную дверь для мытья можно предварительно снять с каркаса.
Поддерживайте в чистоте поддон (половую панель с резервуаром для воды),избегайте засорения слива выпуска воды посторонними предметами.

Сборка корпуса

Элементы душевой кабины во многих случаях устанавливают на алюминиевый каркас – он прочен, легок и защищен он коррозии. Вертикальные стойки каркаса саморезами закрепляют на направляющих. В открытых моделях душевых кабин каркас крепится к стене переходным профилем.

Установка стенок и дверей

Чтобы правильно повернуть стенки, следует учитывать, что в верхних их участках всегда находится большее количество отверстий. Направляющих для раздвижных дверей в комплекте две: широкая устанавливается сверху, а узкая – снизу. Направляющие имеют пазы, в которые вставляются стенки кабины.

Раздвижные двери устанавливают на ролики с уплотнителями, их положение регулируют при помощи верхних роликов. Область стыка обрабатывают силиконом.

Установка задней панели

Задняя панель также крепится к основанию поддона саморезами или болтами. Если кабина оснащена электрическими приспособлениями, после установки задней панели и подключения к сети можно проверять их работу.

В завершении можно приступать к монтажу купола, в котором располагаются:

душевая лейка;
вентилятор;
подсветка;
динамик.

Для предотвращения вибраций вентилятора, равно как и остального оборудования, при их установке края рекомендуется обработать силиконом.

Как собрать кабину

Чтобы не возникло трудностей во время сборки конструкции, рекомендуется внимательно прочитать инструкцию, прилагающуюся к изделию.

Важно! Перед тем как начинать работу, следует выполнить подготовку. Важно убедиться в том, что поверхность соответствует требуемым нормам

При необходимости проводится выравнивание пола и его гидроизоляция. Установка душевой кабинки разрешена только на идеально ровную площадь.

Инструкция по сборке: как правильно установить уголок своими руками

Подбирается место под установку.
Ключевую роль играют два фактора: душевая размещается близко к вытяжке, большое количество моделей требует заземления, так как они оснащены дополнительными функциями и нуждаются в электричестве.

Начальный этап установки — сборка самой конструкции. В процессе работы становятся ясны нюансы подключения и определяются реальные её габариты.

Канализационная система. Происходит монтаж слива в специальное отверстие. Ставится сифон и подсоединяется гофрированная труба для вывода в канализацию

Чтобы неприятный запах не попадал в душевую, на конец гофрированной трубы надевается резиновая манжета.
Немаловажно правильно подключить водоснабжение к кабинке. Используются только трубы и фитинги, сделанные из качественного материала

Все соединения в обязательном порядке подлежат герметизации.

Сбор поддона происходит следующим образом:

Наживлённые контргайки на шпильки вкручиваются в поддон. После вкручивания до упора фиксируются гайкой. Во время этих манипуляций не стоит переусердствовать, чтобы не сорвать резьбу.
Затем накручиваются ещё по 1 одной гайке на каждую шпильку насечками вверх.
Далее, рама кладётся на шпильки и притягивается с двух сторон.
На передние шпильки прикручиваются кронштейны, сделанные из пластика.
Присоединяются ножки и основа устанавливается на своё место.
Регулировка экрана душевой происходит под нижний край борта поддона.
В завершение, нижняя часть кронштейнов выставляется с зазором в 20 миллиметров от пола.

Кабина собирается так:

Сбор направляющего каркаса для дверей.
Установка на место.
Совмещение пазов с отверстиями и затягивание винтами двух дуг и стоек.
Установка боковых стеклянных стенок.
Закрепление роликов.
Готовая рама ставится на поддон и происходит сверка правильности её размещения.
Отмечаются места крепежа.
Кабина снимается, а на месте отметок сверлятся отверстия и вставляются дюбеля.
Места соприкосновения конструкции со стенами промазываются герметиком.
Направляющие ставятся на своё место и прикручиваются с помощью болтов.
По окончании монтажа кабины устанавливают двери.

2.Сборка передней рамы

Общая схема сборки передней рамы

Первое, соедините между собой вертикальный и горизонтальный профиля. Используйте для их соединения деталь В15-крепление горизонтальных профилей к вертикальным

Второе,нанесите на низ собранной рамы силиконовый герметик и установите раму на поддон.

Третье, закрепите переднюю раму к поддону с помощью уголков В16 и саморезов, затем обработайте места стыков силиконовым герметиком.

На этом этапе вы можете прикрепить вашу собранную душевую кабину к стене, это относиться к комплектации “Без задних стенок”

Вариант №1 (в комплекте)

Прикрепите к вертикальным профилям крепежи В14, затем подвиньте душевую кабину на место установки и наметьте крепежные отверстия в стене.
С помощью сверла и дрели просверлите отверстия в стене.
Прикрутите душевую кабину к стене, обработав места примыкания силиконовым герметиком.

Как собрать душевую кабину своими руками — пошаговая схема

Шаг 1: Поддон

Прикасаться к поддону следует в перчатках. Он сделан из стекловолокна, и есть возможность довольно серьезно поранить руку, вогнав под кожу занозу. Предупреждение об этом есть во всех инструкциях. Застелите пол каким-нибудь материалом, чтобы не поцарапать и не повредить поддон кабины, а затем положите его вверх дном на эту подстилку. Взяв длинные штыри с резьбой, которые впоследствии будут использоваться как ножки, вверните их в имеющиеся гнезда. Обычно в комплект кабин IKA входят четыре такие детали. Некоторые виды поддонов изготовлены из акрила, а потому в комплект может входить специальный каркас, увеличивающий прочность конструкции. В этом случае все отверстия уже готовы, и сборщику нужно всего лишь установить нужные детали крепежа в определенные места. После того как все детали ножек собраны, а сами они присоединены к основанию, можно установить сифон и гофрированные трубы. Теперь укомплектованную часть душевой кабины следует водрузить на то место в ванной, где она и будет находиться ближайшие годы. Гофрированные трубки от сифона присоединяются к соответствующим сливам, а ножки требуется отрегулировать с помощью уложенных сверху уровней так, чтобы горизонтальность была как можно ближе к идеалу. Поверх поддона установите декоративный экран.

Обратите внимание:

Место, на которое устанавливается поддон, должно быть по возможности также тщательно выровнено.
Нелишним будет также гидроизоляция резьбовых соединений гофрированных труб с сифоном и отверстиями слива с помощью уплотнительной нити, фум-ленты или пакли.
При сборке каркаса будет весьма неплохо, если между ним и поддоном сделать уплотняющие прокладки из вспененного материала.
Гофрированный шланг лучше всего изогнуть в форме подковы, чтобы блокировать запахи из сливного отверстия.
Декоративный экран следует устанавливать уже после того, как будет отрегулирована горизонтальность и тщательно проверена герметичность сливного устройства.

Шаг 2: Стенки

Вас может оттолкнуть идея собрать душевую кабину своими руками лишь потому, что изящная система функционирования стенок кажется сложной и требующей тщательной отладки. Но никаких особых сложностей здесь также не возникнет. В любой инструкции указано, как следует производить монтаж и совмещать пазы и шипы. Жесткость конструкции достигается уже после, когда будут затянуты все соединительные болты. Поначалу их нужно всего лишь наживить, а окончательно закручивать после того, как все элементы будут подогнаны.

Лучше всего после распаковки сразу же обозначить верхнюю и нижнюю стороны, чтобы не создавать дополнительного риска при перемещении элементов

Обратите внимание на то, что тонкая часть стенок со множеством отверстий и вырезов всегда устанавливается вниз. Закрепление стеклянной составляющей происходит после того, как на ее край снизу будет надет уплотнитель, а в паз поддона помещен силиконовый герметик

Затем следует затянуть болты и оставить стенки в покое, до полного его затвердения.

Обратите внимание:

Стойки необходимо закреплять саморезами как в верхней, так и в нижней части.
Закручивать крепежи следует аккуратно и равномерно, так как существует возможность повредить стекло.
Наносить герметик надо с осторожностью, чтобы не перекрыть сток.
Лишний силикон легко удаляется мыльным раствором, а после достаточно протереть место, где он был, чистой салфеткой.
При установке уплотнителя лепесток должен быть направлен внутрь.

Шаг 3: Двери

Плавность движения дверей обеспечивается за счет роликов, которые закрепляются на металлических держателях с резиновыми вставками, навешиваемыми на верхнюю и нижнюю часть дверей. Здесь также следует не переборщить с затяжкой винтов. После сборки проверяется движение дверей, и если нужно прилагать усилия, необходимо провести регулировку нижних роликов с помощью имеющихся эксцентриков. Чтобы двери закрывались плотнее, на их края также устанавливаются магнитные защелки.

Шаг 4: Купол

Сборка считается законченной, когда установлен купол, подведены коммуникации с холодной, горячей водой и электричеством, установлены полки и фурнитура. Перед установкой купола следует провести монтаж предусмотренных устройств: динамика, вентилятора, лейки и подсветки. Чтобы динамики не дребезжали, можно зазор между их краями и корпусом смазать тонким слоем герметика. Уплотнители устанавливаются после того, как двери оборудованы роликами. Нельзя забывать о заглушках винтов для роликов, иначе винты, на которых закреплены колесики, могут заржаветь. Стык кабины и задней панели необходимо дополнительно обработать силиконом.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально. Заказывать раздвижные стеклянные двери лучше на Almetagroup.

Подготовка к установке кабины

Каждая приобретаемая кабина является составной. Она включает в себя четыре основных элемента:

крыша;
двери;
поддон;
стенки.

Состав из списка не подходит для самых дешевых – простых уголков. Причина заключается в том, что они устанавливаются в угол ванной комнаты, избегая необходимости оборудования всеми стенками и создания потолка. Количество опций будет напрямую влиять на то, как установить душевую кабину.

Каждая приобретаемая в магазине кабинка будет включать в себя схему сборки. Если продукт куплен на территории РФ, то инструкция будет всегда переведена на русский язык. Отсутствие перевода возможно, если покупка совершалась из-за границы.

Сначала проверяются все детали на наличие и исправность. Если комплектация оказалась полной, то подготавливают к работе необходимые инструменты и расходные материалы. Подключение электроэнергии потребуется в случае, если кабинка оборудована собственным освещением, радио, массажем или другими функциями, для использования которых необходимо питание.

Блок питания кабиныИсточник youla.ru

Подключение к канализации должно проводиться строго в соответствии с инструкцией. В таких случаях специалисты должны всегда сверяться с приложенной к кабинке документацией. Если во время сборки будет допущено нарушение установленных правил, то гарантия с душевой кабинки будет снята.

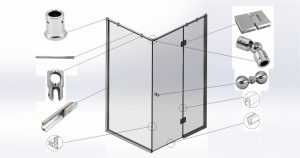

Общее устройство и комплектация душевых кабин

Стандартная комплектация душевых кабинок предусматривает простоту сборки и включает несколько основных элементов:

Нижняя часть, чаще всего представленная в виде металлического каракаса и поддона.
Задней панели, на которой расположен основной функционал устройства.
Боковые стенки.
Входная дверь с направляющими (может отсутствовать или быть заменена на шторы).
Верхняя часть, которая в некоторых моделях может отсутствовать.

Помимо основной комплектации, с душевой кабинкой могут идти различные устройства и аксессуары, предназначенные для более комфортного использования.

Устранение неисправностей

Неисправность:	Причина:	Способ устранения:
1 Отсутствует питание	Вилка не вставлена в розетку. Не включен защитный выключатель. Сгорел предохранитель	Вставьте вилку в розетку Найдите и устраните короткое замыкание, заново подсоедините защитный выключатель. Замените предохранитель
2 Не работает пульт управления	Вилка не вставлена в розетку. Повреждена электропроводка	Вставьте вилку в розетку Свяжитесь с компанией- продавцом, ремонт должен производиться специалистом
3 Вода из циркулярного душа не течет	Душ засорился Отсоединена линия управления соленоидным клапаном Не работает соленоидный клапан	Прочистите Проверьте соединение линии управления соленоидным клапаном Проверьте и замените соленоидный клапан
4 Недостаточный напор воды из душа	Головка душа или трубопровод засорились Недостаточное давление воды	Прочистите или замените Дождитесь времени, когда давление воды увеличится. Избегайте пользования душем во время пикового водопотребления
5 Утечка воды	Некачественная уплотняющая прокладка Нарушено соединение труб Повреждена труба Засорился фильтр грубой очистки	Замените Восстановите Замените Прочистите фильтр
6 Отсутствует освещение	Перегорела лампа Разомкнута проводка	Замените Соедините провода, или вызовите мастера.

Как видите ничего сложного в сборке душевых кабин Hydroom нет. Самое главное аккуратность и наличие помощника. А то одному, вам будет уж очень не удобно собирать душевую.

Некоторые этапы сборки можно менять местами, ничего страшного в этом нет.

Этап 6. Подключение кабины к воде и канализации.

Возьмите армированные водонапорные шланги необходимой длинны (минимальная рекомендуемая длина 1м).

Прикрутите шланги к системе водоснабжения и сделайте предварительный сброс грязной воды в канализацию.

Прикрутите шланги к смесителю кабины согласно маркировке холодная горячая.

ВНИМАНИЕ!СМЕСИТЕЛЬ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ ПОДКЛЮЧАЕТСЯ ТОЛЬКО ГИБКИМИ ШЛАНГАМИ (В КОМПЛЕКТ ПОСТАВКИ ШЛАНГИ НЕ ВХОДЯТ). ФИТИНГИ ТРУБ В МЕСТАХ СОЕДИНЕНИЯ ДОЛЖНЫ БЫТЬ СНАБЖЕНЫ УПЛОТНЯЮЩИМИ ПРОКЛАДКАМИ, ГАЙКИ СЛЕДУЕТ ЗАТЯГИВАТЬ ПЛОТНО

ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ (СМЕСИТЕЛЬ, ФОРСУНКИ МАССАЖА СПИНЫ, ВЕРХНИЙ ДУШ, РУЧНОЙ ДУШ, МАССАЖЕР СТУПНЕЙ) НАХОДЯЩИЕСЯ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ.

Задвиньте кабину на место монтажа (старайтесь не перегнуть шланги за кабиной).

Вытяните гофру на необходимую длину и воткните в раструб канализации, при необходимости отрежьте не
нужный размер т.к. гофра входящая в комплект поставки универсальна и снабжена переходником 40мм на 50мм.

Проверьте водоснабжение и водоотведение узлов кабины, при протечке устраните ее.

Поставьте декоративный экран, предварительно сняв с него защитную пленку.

Как собрать и установить душевую кабину
