Правила расположения и установки розеток на фартуке кухни

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

• холодильник;
• микроволновую печь;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину;
• варочную поверхность;
• вытяжную вентиляцию;
• электрический чайник, миксер, тостер и т.д.;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т.д.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам

Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками

Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

• рядом с местом расположения мойки;
• рядом со стиральной машинкой;
• вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

освещение – 150-200 Ватт

Микроволновка – 2000 Ватт

Холодильник – 100 Ватт

Посудомоечная машина – 1000-2000 Ватт

Чайник электрический – 2000 Ватт

Духовой шкаф – 2000 Ватт

Водоподогреватель – 2000 Ватт

Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

«Балеринка»

Использование «балеринки», как инструмента для вырезки отверстия в плитке под розетку требует определенных навыков. Перед сверлением следует измерить диаметр подрозетника и разделить на два. Именно на размер полученного радиуса отводится режущая кромка инструмента от центра.

Насадка-“балеринка” для вырезания отверстий

1. С помощью сверла в центре контура делается отверстие.
2. Насадка устанавливается на дрель и настраивается необходимый диаметр.
3. Центровик насадки вставляется в центральное углубление, дрель включается на небольших оборотах.
4. Постепенно режущие кромки будут углубляться, просверливая розеточноеотверстие.
5. Дойдя до середины толщины плитки, следует перевернуть ее и продолжить сверление с другой стороны до тех пор, пока не выпадет круг.

Применяется насадка-«балеринка» только на горизонтальных поверхностях, т.к. дрель должна быть расположена под углом 90 градусов относительно стены.

Высверливание отверстия в кафельной плитке насадкой -!балеринкой”

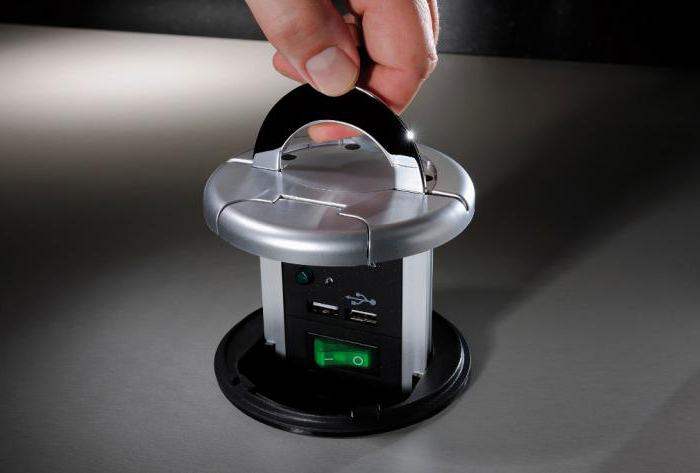

Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

• Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
• Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
• Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
• Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
• В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Основные требования к установке розеток в кухне

Конкретное распределение розеток на кухне зависит от местонахождения приборов. Грамотная схема обеспечивает удобное пользование, гарантирует безопасность. Есть несколько основных правил, которые учитываются при выборе количества, вида и мест монтажа розеток. В установке этих устройств обеспечивается соответствие требованиям соответствующих СНиП, ГОСТ. При выборе местоположения розетки учитываются:

• удобство пользования бытовой техникой;
• допустимое расстояние до плинтуса;
• исключение попадания водяных брызг, пара.

В этом помещении проходит несколько коммуникаций. Схема электросети не должна создавать помех для других инженерных линий.

Грамотная схема гарантирует безопасность при пользовании розетками

Выбор моделей устройств осуществляется потребителем по своему усмотрению. Если в помещении имеется техника, которой требуется заземление, этот фактор учитывается при покупке, размещении розеток на кухне.

Подключение розеток на кухне над рабочей поверхностью

Несмотря на то, что для каждого крупного прибора продумывается и устанавливается отдельная розетка, основную массу все же составляют розетки, расположенные над рабочей поверхностью и предназначенные для мелкой бытовой техники. Сколько розеток нужно на кухне, чтобы готовить было удобно – каждая хозяйка решает индивидуально. И если в процессе ремонта были внесены серьезные изменения, стоит потратить время и тщательно продумать, где будет располагаться каждый прибор.

Установка розеток и подключения их к сети должно производится при полном отключении электричества в квартире

Тщательно продумав все необходимые розетки, добавьте еще 2-3 штуки на всякий случай и тогда вы точно не ошибетесь. Если же совсем нет представления, как будет проходить готовка и как расположить розетки правильно, лучше всего разместить их группами по несколько штук (обычно 3-4) на расстоянии примерно 1-1,2 м. Конечно, при этом не стоит забывать об обязательном расстоянии до газовой или водопроводных труб, которое должно быть не меньше 50 см.

Касательно высоты, можно сказать, что этот показатель может быть разным, от 95 до 130 см от пола. Обычно более точную высоту можно определить тогда, когда уже выбран кафель и понятен его размер. Если же вы не знаете наверняка, то возможно стоит завести провод с некоторым запасом, чтобы в дальнейшем иметь возможность несколько отрегулировать высоту розеток.

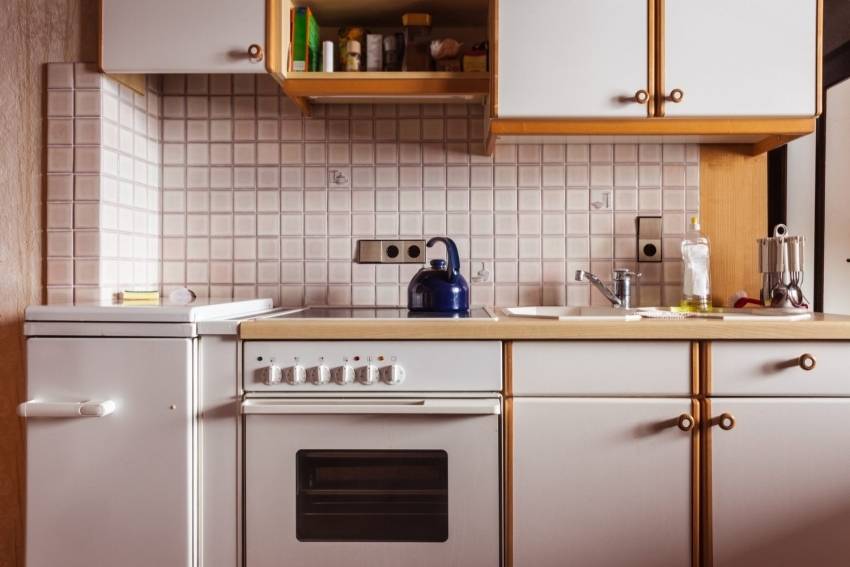

Пример неправильного расположения розеток на кухне

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

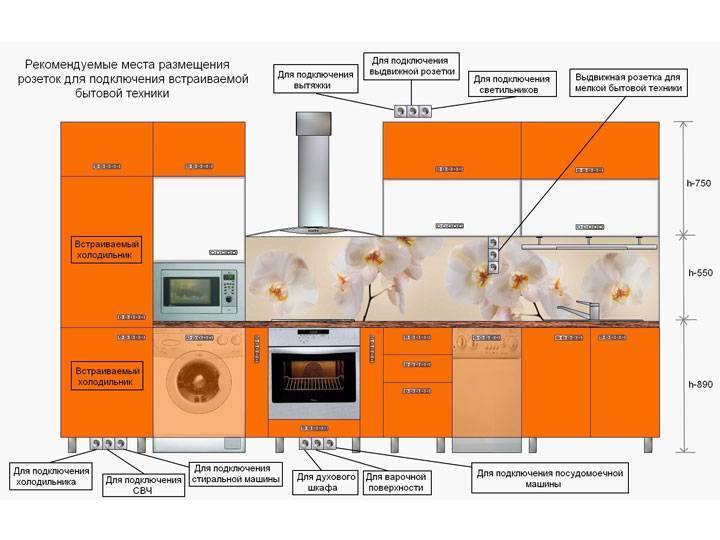

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

• Повышается электробезопасность за счет отсутствия легкодоступных проводов. Вся электропроводка надежно укрыта внутри кухонной мебели, ее трудно повредить или зацепится за нее.
• Уменьшается вероятность попадания внутрь розеток влаги или пыли.
• Потайные блоки более защищены от доступа маленьких детей.
• В убранном состоянии устройства экономят свободное пространство на кухне, например увеличивая рабочую площадь столешницы.
• Многие модели снабжены дополнительными разъемами для подключения электронных устройств, например портами USB.
• Оригинальный дизайн розеток, встраиваемых в столешницу, органично вписывается в современные стили оформления интерьера кухни.

Вместе с тем у этих устройств присутствуют и недостатки:

• Они не подходят для подключения стационарных приборов, таких как холодильник или телевизор. Потайные розетки используют для временной запитки миксеров, электрических мясорубок, зарядок для ноутбука. Держать их постоянно в открытом состоянии непрактично: куда надежнее в таких случаях использовать стационарные, надежно закрепленные розетки на стене.
• Хотя поверхность столешницы и кажется цельной, когда устройства утоплены, но помнить об их присутствии необходимо. Поставить на них какой-нибудь предмет можно, а вот резать или класть мокрые овощи или фрукты вряд ли стоит.
• Размещенные в подвесных ящиках, такие устройства экономят пространство на кухне, но одновременно занимают место внутри мебели. Для столешницы это не так критично, а вот в подвесном ящике выдвижные блоки могут отнять значительную долю объема. Устройство внутри шкафчика – на следующем фото.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Розетки на кухню в столешницу: скрытые и встроенные модели

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Нормативы для установки розеток на кухне

Нормативные акты содержат рекомендации относительно использования электроэнергии в быту. В таких документах описывается расположение розеток, их высота. Все требования относительно размещения этих приборов приведены в государственных стандартах 7397.0 и 7397.1 от 1989 года, а также в СНиПе 3.05.06 от 1985 года:

• высота розеток от пола на кухне не должна превышать двух метров;
• подключенная техника располагается в радиусе 1 метра от источника электропитания;
• розетки располагают таким образом, чтобы на них не попадали капли воды из крана.

Каждый пользователь должен соблюдать нормативы. Это позволит избежать аварийных ситуаций в кухонном помещении.

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с буром, дрель или болгарка
• Зубило для выравнивания контуров отверстия
• Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

1. Отметьте точку на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
3. Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
5. Закрепите подрозетник при помощи гипсового раствора
6. Выровняйте стену
7. Снимите на 1,5 см обмотку с проводов
8. Закрепите провода в зажимах, спрячьте излишки
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

https://youtube.com/watch?v=Eprjyl2vueE

ПОСМОТРЕТЬ ВИДЕО

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.
