Реверсивные переключатели для дома — описание и принцип действия

Стандартный запуск генератора в работу

Для запуска генератора предусмотрен кнопочный пост с кнопками «пуск» (КВ) и «стоп» (КО). Реле РКН выполняет функцию блокирующего элемента цепи.

При исчезновении основного питания требуется провести некоторые самостоятельные действия, чтобы запустить генератор. Подойдя к генератору, проверяем наличие топлива в баке, состояние масляной системы, свечей зажигания. Включаем ключ зажигания, открываем топливо и воздушную заслонку, начинаем запускать. После запуска, включаем вводной автомат и кнопку «пуск». Автоматическое включение получается весьма условное.

После подачи основного питания, включается реле контроля напряжения, катушка ПМ2 разрывает цепь, команда об отключении ПМ дает возможность запуска пускателя на основном вводе ПМ1. После этого останавливаем двигатель генератора. Это так называемая упрощенная схема запуска резервного генератора.

Схемы подключения

Разобравшись со вспомогательными вопросами, переходят непосредственно к подключению генератора к обслуживаемой линии.

Подключение через дополнительный распределительный автомат

Трехфазное подключение

Схема подключения автоматов от линии и генератора практически одна и та же, что позволяет ничего не изменять в действующей трехфазной электросети. Этот подход к включению в сеть частного дома является самым надежным и гарантирует успешную работу подсоединенного к ней оборудования. Для его реализации потребуется проделать следующие операции:

1. Отключить вводный автомат 380 Вольт, обесточив домашнюю сеть.
2. Установить в щитке новый 4-хполюсный автомат, выходные клеммы которого соединяются отрезками проводников с входными контактами всех линейных приборов.
3. Кабель с выхода генератора с 4-мя жилами (3 фазы и нуль) подводится к новому автомату и каждая из них подключается к соответствующей клемме.

Если далее по схеме установлено УЗО, при проведении коммутаций учитывается разводка подключаемых к нему проводников (каждой из 3-х фаз и нуля).

Подключение через рубильник

Монтаж через рубильник

Перекидной рубильник – это тот же переключатель, но имеющий три положения. При его применении шины от генераторного устройства подсоединяются к одному комплекту полюсов, а подводящие жилы от высоковольтной линии – к другому. Центральный контактный набор выключателя, проводники от которого идут непосредственно к нагрузке, поочередно перекидывается в сторону ввода от ВВ или к генераторной подводке. В среднем положении рубильника вся домашняя сеть полностью обесточена.

Схема автоматического переключения

Избавиться от необходимости ручного выбора источника питания удается за счет использования схемы автоматического переключения подсоединяемой к нему нагрузки. В ее состав как минимум входят модуль управления и два пускателя (контакторы) с перекрестным подключением. Первый из этих узлов, изготавливаемый на основе микропроцессора, полупроводниковых транзисторов или аналоговых микросхем, выполняет следующие функции:

• распознавание ситуации с пропаданием электричества в основной питающей линии,
• последующее за этим отключение от нее потребителя,
• переключение его на отвод от 3-х фазного генератора.

В процессе работы модуля, распознающего пропадание централизованного энергоснабжения, формируется прямоугольный импульс, поступающий на исполнительное устройство (катушку контактора). Это приводит к автоматическому переключению коммутатора в режим работы от автономного генератора. При возобновлении основного питания другой управляющий импульс переводит систему в первоначальное положение.

Через розетку

Мобильная розетка

Чтобы подключить генератор к сети дома через розетку, потребуется внимательно ознакомиться с особенностями применения этого метода. Несмотря на свою простоту и удобство подключения, этот вариант имеет множество отрицательных сторон, выражающихся в следующем:

• необходимость постоянно следить за тем, чтобы вводный автомат был выключен,

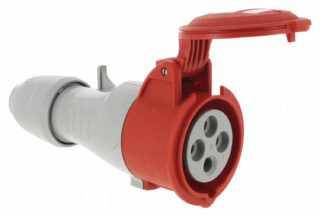

• потребность в приобретении специальной 4-х полюсной розетки, рассчитанной на большие токи,
• ограничения по подключаемой к генератору нагрузке.

Способ включения через розетку является худшим из всех возможных. Его применение недопустимо при любых условиях.

Где и когда используются реверсивные магнитные пускатели?

Сфера применения реверсивных магнитных пускателей расширена. Например, при помощи бесконтактного реверсивного пускателя не обходится работа асинхронных двигателей, которые применяются в различных станках и мощных насосах.

Нередки случаи, что выполняется подключение реверсивного пускателя для расширенных систем вентиляции, для надежности запорной арматуры. Всегда ценится специалистами «беспроблемное оборудование», управлять которым несложно, а эксплуатация длительная и надежная. К современным бонусам относят дистанционное управление – это достаточно выгодная опция, которая может быть обеспечена применением магнитного пускателя. Многие виды надежных электрических замков используют специальные пускатели для управления, а также выполняется внедрение такого незаменимого электромеханического элемента в систему отопления, работу лифтов.

Выбор электрогенератора

Внутренняя электростанция — двигатель внутреннего сгорания и вращающийся генератор, который генерирует электроэнергию. Наиболее распространенные четырехтактные модели с максимальной частотой 3 тысячи.

революции. Объем топливного бака в отечественных моделях составляет 10-15 литров. Основным критерием отбора должен быть масштаб. Генераторы могут выступать в качестве основного источника энергии, но чаще резерв находится в аварийной ситуации.

При выборе, стоит выделить некоторые параметры:

• источник двигателя;
• мощность;
• экономика;
• комфорт.

При подключении важно обеспечить бесперебойную работу трех элементов:

• домашняя сеть — потребитель;
• централизованная цепочка поставок;
• кабель из резерва.

Перед связыванием оно определяется следующими моментами:

• безопасное и экономичное расположение генератора;
• частота ошибок в подаче электроэнергии в общей сети, необходимость автоматизации;
• расчетное потребление энергии в отношении запасов и потерь.

Необходима соответствующая ссылка.

Автоматизация электрификации требует больших финансовых вложений и регулярных квалифицированных услуг.

Для дома режим сохранения — это ручное подключение. Существует ощущение использования частичной автоматизации в виде полуавтоматических машин — их стоимость невысока.

Однако при каждом выборе система должна регулярно контролироваться.

Бесперебойное энергоснабжение довольно дорогое, но частный дом редко нуждается в таком предложении. Важные потребители энергии, такие как компьютер, могут подключать источники бесперебойного питания.

Во-первых, необходимо вычислить мощность используемой энергии.

Это сумма нагрузки, которая должна быть связана. Кроме того, добавьте маржу в размере 30% от общей стоимости. Это необходимо учитывать при запуске двигателей бытовой техники, которые в 2-3 раза превышают допустимые. Для рассчитанной емкости вы можете выбрать устройство.

Пример расчета. В доме есть стиральная машина мощностью 2 кВт, холодильник — 0,5 кВт, электрическая плита — 3 кВт, общее освещение — 0,5 кВт, ТВ-компьютер — 0,5 кВт.

Общая мощность составляет 6,5 кВт, но если учитывать запасы, оценочная стоимость увеличится до 8,5 кВт.

Генератор реагирует отрицательно на отсутствие нагрузки. Последовательно потребление должно составлять менее 30% от максимальной номинальной стоимости. При минимальной потребляемой мощности следует использовать компактные модели мощностью 2-3 кВт при отсутствии электричества в основной сети.

Самой простой является схема подключения к сети внутреннего бензинового генератора.

Главное, что он должен быть правильным и позволить устройству получать требуемую нагрузку.

Характеристики

Основными характеристиками выключателя перекидного являются:

• Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
• Тепловой ток, не разрушающий элементы.
• Допустимое напряжение сети.
• Кратковременное импульсное напряжение, которое выдерживает изоляция.
• Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
• Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
• Износостойкость механических элементов определяется количеством циклов переключения.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

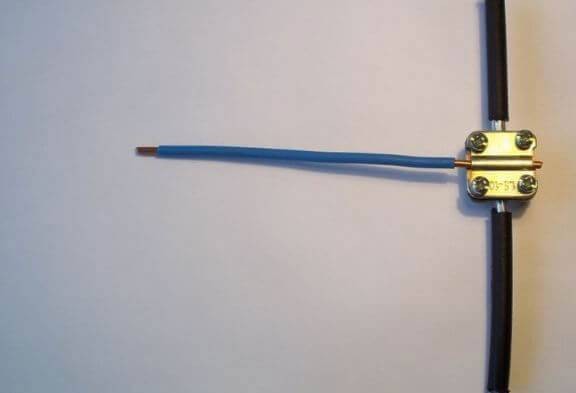

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Схемы подключения

Перекидные рубильн ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильн ик. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильн ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильн ики в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильн икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильн ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильн ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильн ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой

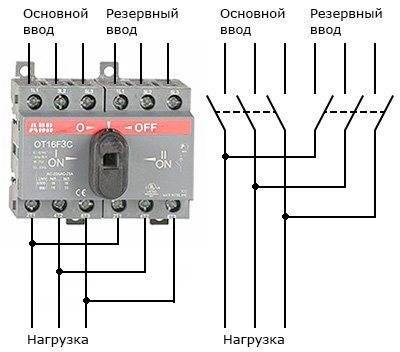

Взгляните на схему ниже:

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Схемы подключения

Процесс подсоединения изделий может отличаться в зависимости от типа электрической сети. Подключить прибор к однофазной сети можно, если рубильник двухполюсный. Кроме того, нужно учитывать, что изделия работают в присутствии блока питания.

Существует ряд особенностей:

• Отрицательное дифференциальное сопротивление в подобных модификациях будет приблизительно 50 Ом. Рубильники иногда оснащены счетчиками, а вот переключатели в этих агрегатах можно встретить редко.
• При выборе перемычек следует отдавать предпочтение медным деталям.
• Перед установкой изделий в жилых помещениях нужно убедиться, что в них установлены щиты серии КК202 и т. д. Не рекомендуется использовать реверсивные блочки для однофазных сетей ввиду несоответствия характеристик.

Двухфазная сеть

При подключении переходного рубильника в двухфазную сеть следует предусмотреть присутствие блока питания с показателями в 200 Вт как элемента соединения. Необходимо учесть, что для таких агрегатов нужно использовать исключительно расширительные переключатели. В этом случае изделия будут функционировать в двухфазных сетях вне зависимости от количества модулей.

Максимально допустимое напряжение — 300 В. При этом рубильники будут подвержены нагрузке в 20 Ампер. Зачастую останавливаются на моделях РР30. Некоторые особенности:

• Приборы имеют два модуля, которые в состоянии обеспечить напряжение на выходе в 350 В.
• Конструкция блокираторов может варьироваться. В жилых домах обязательно должен быть электрощит. Блоки зачастую оснащаются тиристорами.
• Максимальные показатели противодействия составляют 40 Ом. В таких агрегатах используются системы закрытых контактов. Контроль электрических колебаний осуществляется при помощи конденсаторов.
• Реверсивный блок осуществляет поддержку необходимых показателей частоты тока. Если выбраны различные модели, обязательно должен присутствовать контроллер для минимизации отрицательных эффектов от нелинейного искажения.

Трехфазная цепь

В случаях установки рубильника в сеть из трех фаз нужно применять питающие блоки с показателями напряжения 400 В. Кроме того, для таких цепей допустимо использовать импульсные трансформаторы. Подключение устройства осуществляется с помощью инвертирующего входа. Ток выходит через проходные конденсаторы, функционирующие в качестве специального устройства. В этом случае имеет смысл воспользоваться модульными рубильниками.

В продаже встречаются и одномодульные изделия. Их отличительной чертой является минимальные значения напряжения — 350 В. В этом случае сопротивление составляет 55 Ом. Для решения этой проблемы в рубильнике должен стоять блокиратор.

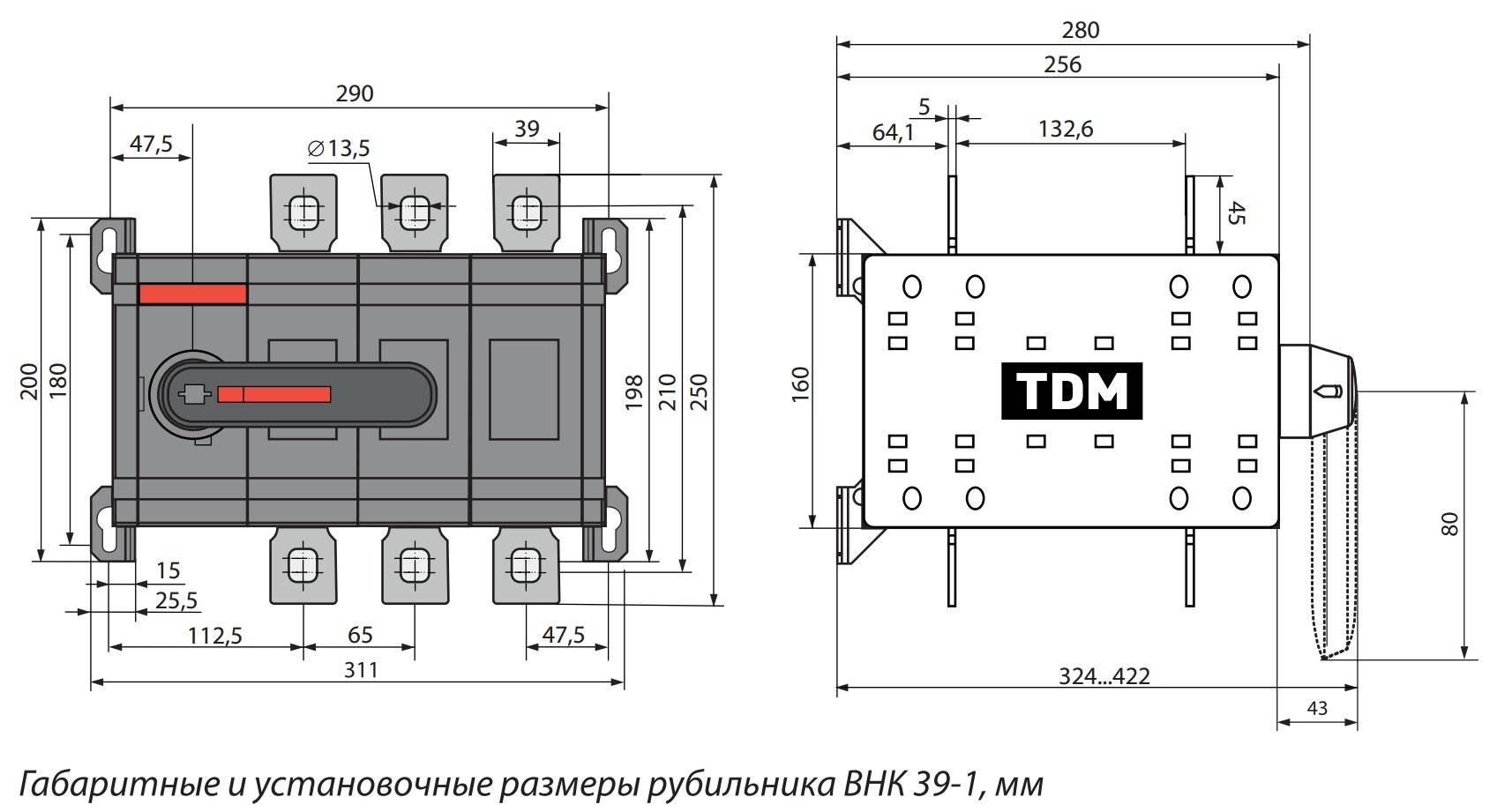

Установка устройств

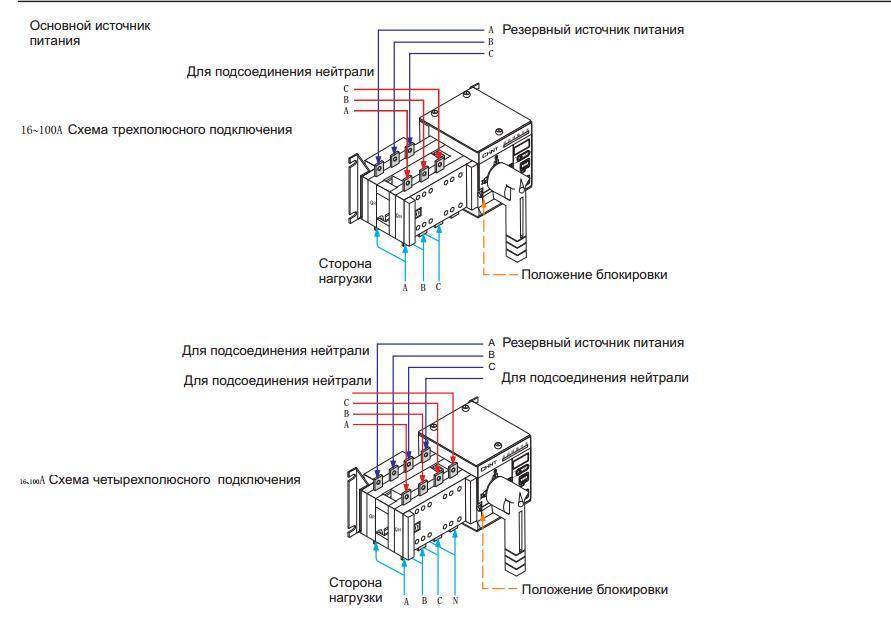

Схема подключения реверсивного рубильника в распределительном щитке

Независимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:

• Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
• Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
• Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
• Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
• Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением — 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

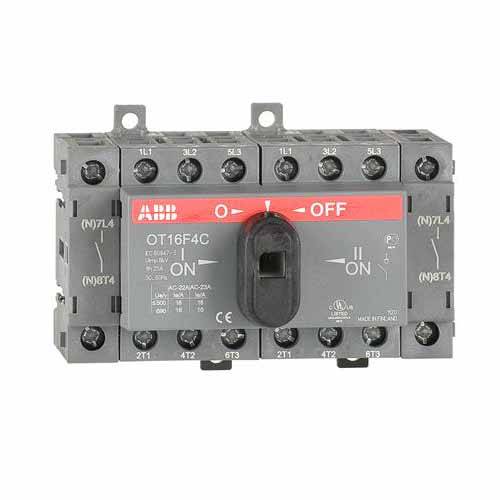

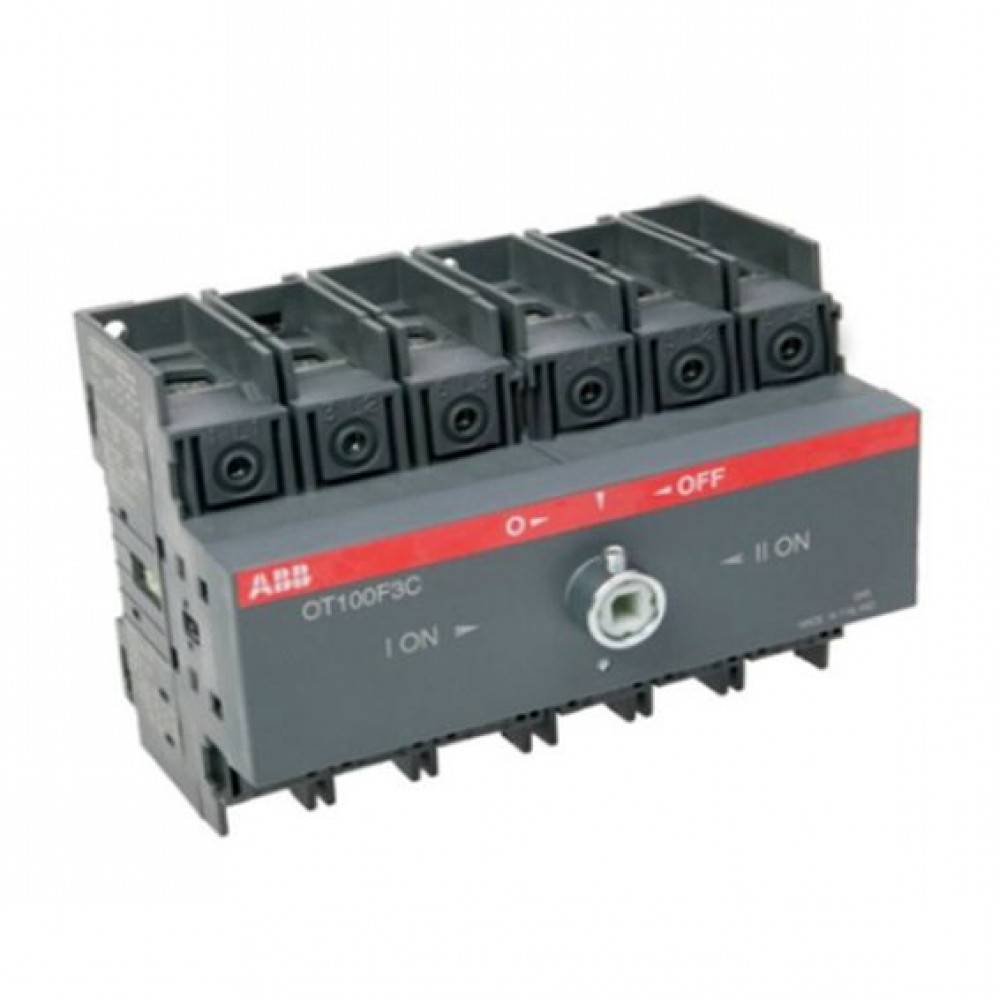

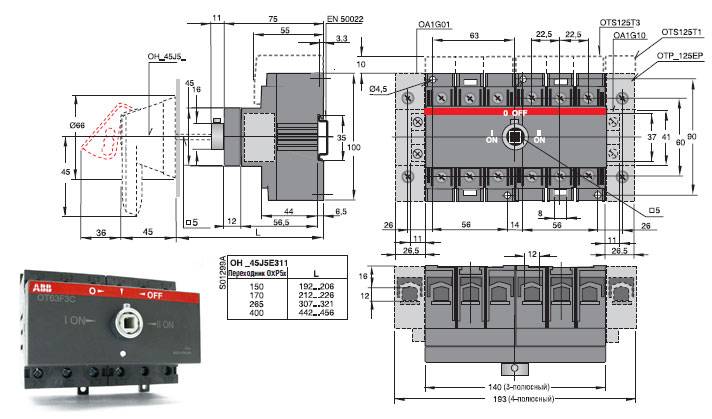

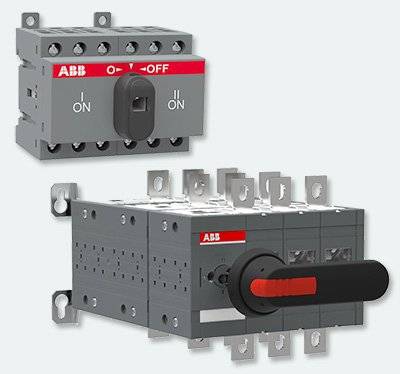

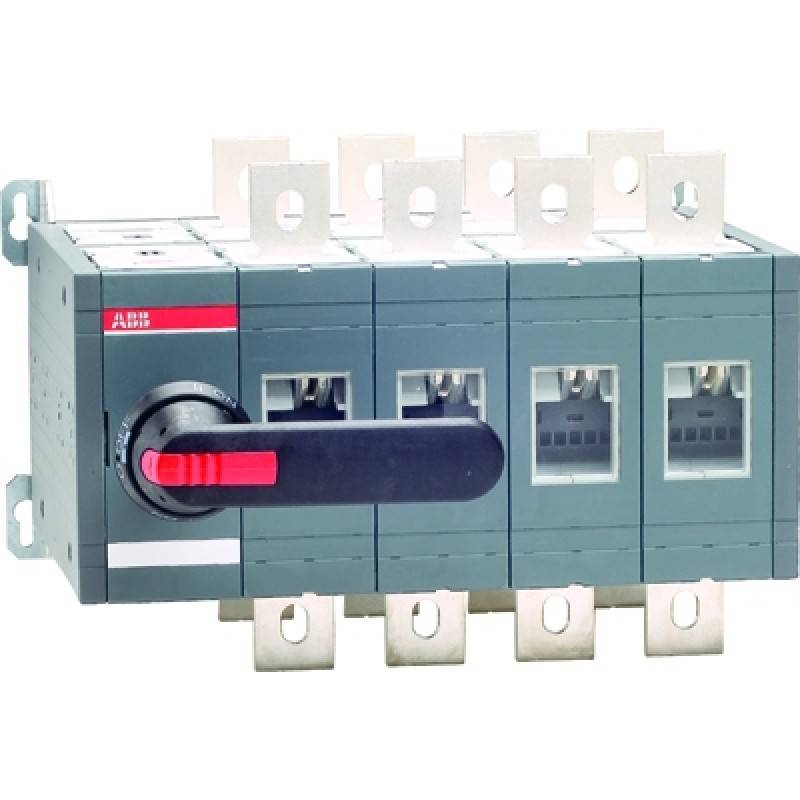

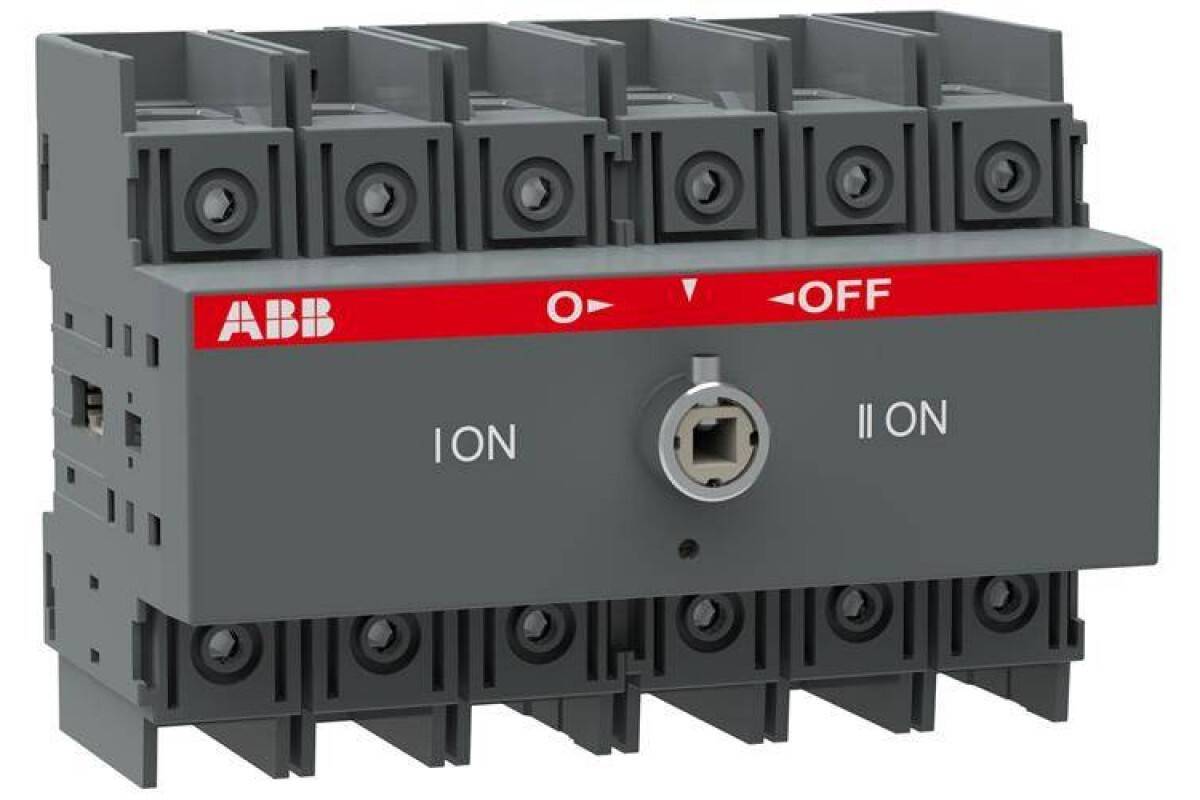

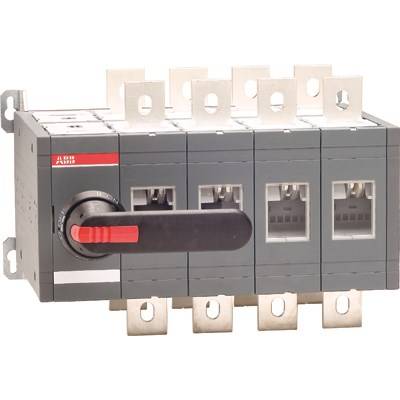

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности.

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

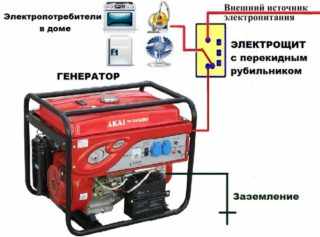

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии

Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР)

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

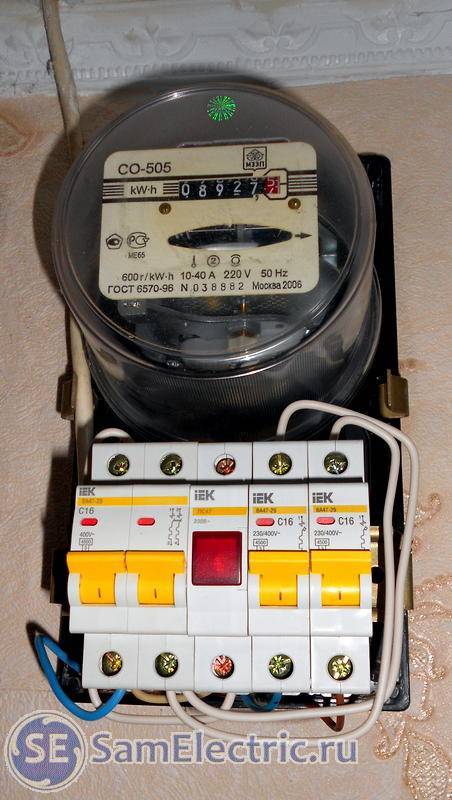

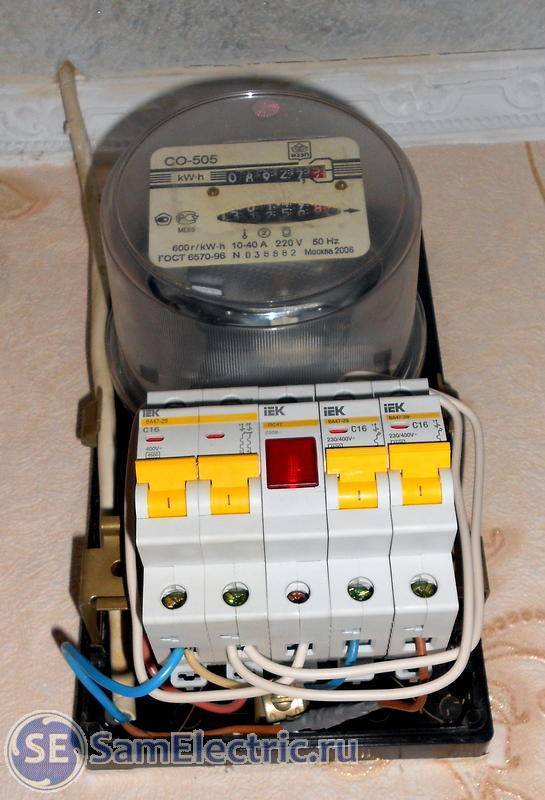

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.
