Как самостоятельно отремонтировать светодиодную люстру

Виды ремонта люстры с пультом управления своими руками в зависимости от разновидности поломки

Рассмотрим, как провести ремонт люстры с пультом управления своими руками в зависимости от имеющейся неисправности:

1. При первом варианте поломки необходимо сначала проверить исправность балластного конденсатора. Провод, выходящий из него, зачищается и к нему подсоединяется мультиметр. Аппарат должен быть поставлен в режим измерения напряжения. Если он показал достаточный уровень напряжения, значит, неисправность находится в последовательной цепи ламп. Если напряжения нет, либо оно слишком мало – необходимо заменить конденсатор на новый.

При неисправности ламп не имеет смысла пытаться найти перегоревший элемент. Намного проще и выгоднее заменить сразу всю ленту. Очень редко из строя выходит лишь один элемент, чаще их несколько (от трех и более). Кроме того, у оставшихся рабочих ламп может со временем снизиться светоотдача.

2. При втором варианте поломки важен следующий момент: не работает только один элемент или все сразу. Если только один, то, скорее всего, он просто перегорел и его просто нужно заменить на новый. Если сразу все, то поломка кроется, вероятнее всего, в электронном трансформаторе.

Выполняется аналогичная операция с зачисткой провода и подсоединением мультиметра. При отсутствии требуемых показателей деталь заменяется на исправную

Важно: замена вышедшего из строя элемента выполняется только в чистых перчатках (недопустимо соприкосновение кожи с его поверхностью)

3. При третьем виде неисправности в первую очередь заменяются аккумуляторы. Если после их замены ничего не изменилось, то раскрывается корпус и тщательно протирается обезжиривающим средством вся плата. Если отсоединены транзисторы или шифраторы, то они припаиваются на место.

4. При четвертом варианте поломки причина кроется в большинстве случаев в реле управления. Тот же мультиметр подсоединяется к зачищенному проводу, выходящему из него. При малых показателях или их отсутствии деталь убирается и устанавливается новая.

При выполнении подобных работ в обязательном порядке необходимо соблюдать повышенную осторожность. Для проверки исправности той или иной детали понадобится подавать напряжение на оголенные провода, что чрезвычайно опасно

Что делать, если часть ламп перестала гореть?

Как правило, источники света перегорают не все сразу, а поочередно. В этом случае можно практически сразу исключить выход из строя трансформаторного блока, но чтобы убедится в его работоспособности, можно выполнить подключение этого узла к питанию на 220В:

• проверить реагирование контроллера-приемника люстры на команды, которые подаются с ДУ-пульта;
• проверить отношение к «нулю» напряжения в 220В при включении выходов;
• проверить поступление напряжения на блоки питания осветительных групп;
• проверить правильность напряжения на выходы блоков групп;
• проверить исправность электрической проводки на участке от блока до ламп;
• проверить исправность осветительных ламп.

Проверка ламп, которые не горят, осуществляется визуально или посредством пробной замены элемента

Повышенного внимания и осторожности требует замена галогенных ламп, что обусловлено конструктивной особенностью такого осветительного элемента

Попадание на поверхность стеклянного баллона каких-либо загрязнений или большого количества пыли способно спровоцировать после включения люстры локальное выгорание веществ, перераспределение температурного накала и перегорание.

Специалисты рекомендуют осуществлять замену галогенных ламп при помощи обхвата стеклянного баллона салфеткой или чистой тканью.

Перегоревшие галогеновые источники света должны заменяться только лампочками, имеющими аналогичные параметры.

Устройство и принцип работы люстр ы с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстр а может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстр ы.

Все люстр ы с пультом дистанционного управления разделяются на несколько видов:

• Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
• С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
• С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр .

Все люстр ы оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

Важнейшей составляющей люстр ы является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстр ы с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.

Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения

Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:

• рабочего диапазона системы;
• типа используемых ламп;
• места размещения люстры.

Схема подключения люстры с дистанционным управлением

При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.

Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:

• радиоволновой;
• инфракрасный;
• интернет и мобильная связь.

Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.

В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих

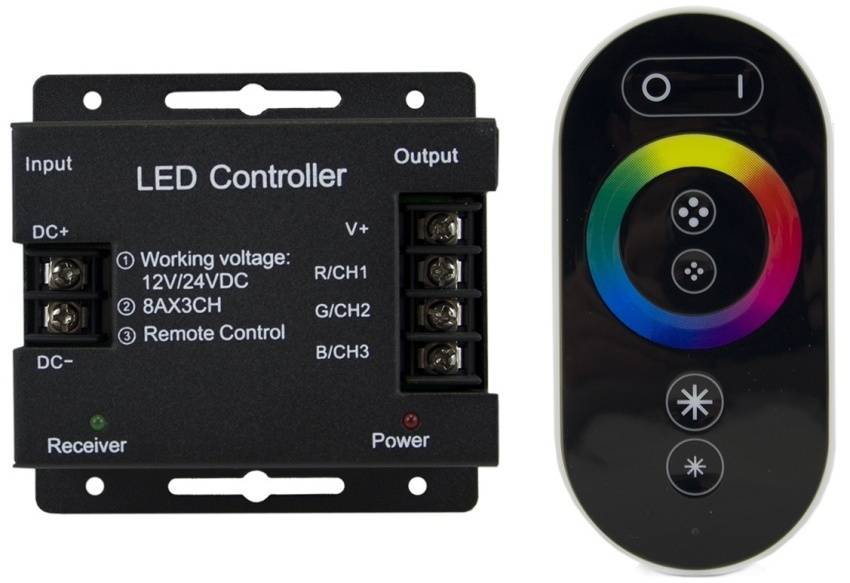

Контроллер преобразует сигнал и выполняет команду:

1. Включение ламп по группам.
2. Настройка яркости освещения.
3. Активация функции поиска пульта.

Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.

Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов

Порядок подключения люстры с пультом управления

Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры

Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся

Установка люстры с пультом управления осуществляется так:

1. Монтаж рейки или крюка для крепежа люстры на потолке.
2. Отключение питания с кабеля на потолке и поиск фазного провода.
3. Подключение нулевого и фазного провода к соответствующим клеммам.
4. Фиксация люстры на крепежной планке.
5. Установка абажуров.
6. Установка источников света – лампочек.
7. Подача напряжения и проверка подключения.

Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус

Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.

Поиск неисправностей и их причины

Люстры, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

• При подаче сигнала с пульта лампочки на люстре не включаются.
• Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
• Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
• Люстра самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстры выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.
В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Особенности замены

Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.

В подвесном потолке

Алгоритм замены в подвесном потолке:

• Обязательно нужно обесточить помещение;
• выполняется замена трансформатора на светодиодный источник питания;
• вытаскивается патрон из светильника;
• устанавливается светодиодная лапочка;
• при необходимости изолируется проводка;
• проверяется, плотно ли зафиксирована люстра.

В точечном светильнике

Действия по замене для точечных светильников остаются теми же:

• обесточивается комната;
• удаляется фиксирующее кольцо;
• галогенка вытаскивается из люстры;
• устанавливается новый прибор;
• надежно фиксируется корпус лампы.

Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Обратите внимание! Такая неисправность часто появляется у дешевых изделий, так как в них используются недорогие платы. Это основные причины, которые могут привести к неисправности светодиодного прибора

Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Обратите внимание! У светодиодной люстры, управляемой с помощью пульта, наиболее частой причиной поломки является именно заводской брак. Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины

Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Светильник не включается с пульта: что делать?

Если люстра перестала включаться с пульта:

1. Проверьте напряжение на батарейке (видео пример тут). Если она разрядилась, замените ее на новую. Проверьте, начала ли работать люстра;
2. Если с батарейкой все в порядке, а пульт по-прежнему не дает команды, проверьте кнопки. Посмотрите на лампочку пульта через камеру телефона, попеременно нажимая каждую кнопку. Если кнопка рабочая, то вы увидите, как лампочка мигает на дисплее телефона (невооруженным глазом вы ничего не увидите). Если при нажатии одной или нескольких кнопок мигания нет, то их нужно починить. Можно купить новый пульт. Но он идет в паре с приемником, а его замена – дело хлопотное;
3. Если батарейка и кнопки исправны, но лампа с пульта не включается все равно, то поломка кроется в приемнике радиосигнала. Тогда придется его заменить, и пульт тоже.

Кнопки пульта обычно перестают работать при засорении контактов. Исправить это можно двумя способами:

• Почистите контакты от грязи и заводской смазки. Нанесите каплю суперклея, а на него – измельченный с помощью напильника графит. Соберите пульт;
• Вместо графита попробуйте кусочек фольги (без бумажного основания, которое не пропустит электрический сигнал).

А для замены приемника нужно купить новый блок управления с пультом. Устройства должны быть настроены на одинаковую частоту. Затем:

1. Обесточьте квартиру;
2. Снимите люстру и раскройте ее коробку;
3. Снимите старый приемник, обрезав провода;
4. Возьмите новый блок питания. Внимательно изучите его. У него есть несколько разноцветных проводков, точно такие же – в люстре (вы их обрезали);
5. Теперь посадите блок на двусторонний скотч в коробку там же, где располагался старый приемник;
6. Зачистите, соедините и изолируйте провода одинаковых цветов;
7. Закройте коробку и повесьте люстру на место.

Существует еще один вариант развития событий. Подумайте, а так ли вам необходимо дистанционное управление люстрой? Если нет, то удалите сломанный приемник из люстровой коробки, подключив напрямую контроллер к двухклавишному выключателю. Первая клавиша при переключении будет менять режимы яркого, умеренно яркого и тусклого освещения, вторая станет переключать режимы работы подсветки.

Проблемы с проводкой

Если перегорание лампочек происходит постоянно, даже уже при смене ламп разных производителей, то проблему надо искать в электропроводке. Если нет возможности вызвать электрика, то проводить проверку следует хотя бы при наличии определенных навыков.

При этом стоит проверить:

• Распределительные коробки.
• Скрутки проводов, особенно при соединении медного провода с алюминиевым. Такие соединения проводятся при помощи колодок.
• Светодиодный светильник должен качественно соединяться с выведенными со стены или потолка проводами. Плохой контакт послужит причиной частого перегорания ламп.

Не проводите поиски неисправности проводки без опыта, это приведет к неприятностям.

Замена контроллера

Ниже показан пример схемы, как можно вообще убрать из люстры контроллер, и подключить люстру через обычный выключатель. Иначе говоря, поломанной люстре дать вторую жизнь.

Фото прислал читатель Петр, см. комментарии от 16 мая 2015.

Контроллер (блок приемника) люстры

Вот какие подключения происходят в контроллере люстры на 2 группы освещения:

Контроллер. Схема люстры с пультом.

Фактически, в приемнике (контроллере) стоят два реле, которые включают одну, или другую группы освещения в люстре. То же самое делает обычный двухклавишный выключатель, который есть в любой квартире.

Только на выключатель действует рука, а на приемник — радиосигнал, посылаемый нами с пульта управления.

На вход питания контроллера приходит два провода — фаза через выключатель и ноль (торчат из потолка). Далее ноль (черный) через контроллер идёт на ноли лампочек (ещё черный). А Фаза (красный) — через контакты реле на фазы лампочек (голубой и белый).

(adsbygoogle = window.adsbygoogle || []).push({});

Лампочки обычно включаются не напрямую (220В), а через блоки питания. Но это никак не меняет сути дела.

И вот, если контроллер поломался, его можно не менять (удовольствие более 1000 рублей, тем более, что его надо менять в паре с пультом), а просто выкинуть. И подключить люстру по обычной схеме:

Люстра схема без контроллера

Это классическая схема подключения люстры через двухклавишный выключатель.

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки!

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.
