Как правильно выбрать реле давления воды для насоса + регулировка и настройка

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление. так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

Методика регулировки

Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

• Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.
• Зафиксируйте показания манометра (3 атмосферы).
• Снимите крышку корпуса с реле.

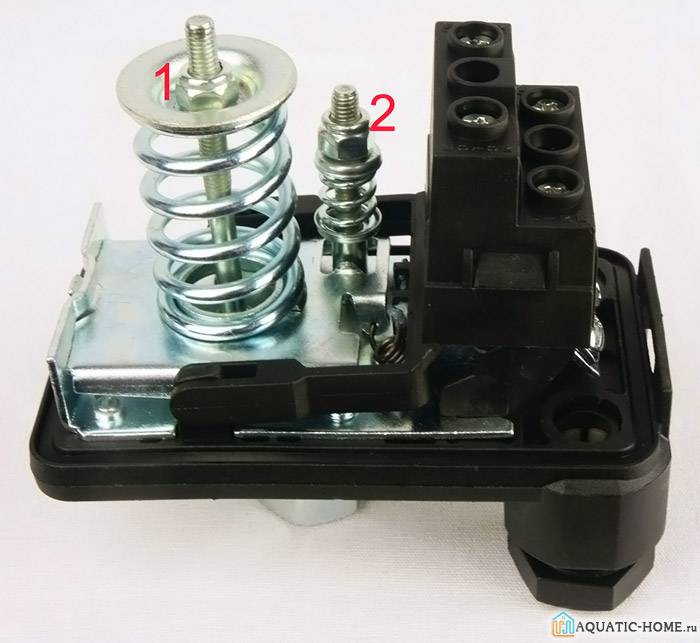

Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.

Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.

Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.

• Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
• Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
• 2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.

Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух. Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2 Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5 Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2 Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3 Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В системе с гидравлическим аккумулятором в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.
