Регулировка давления в гидроаккумуляторе

Как отремонтировать

Анализируя функции, выполняемые гидробаком, невольно можно прийти к выводу, что от стабильной работы этого устройства, в целом зависит функционирование всей системы водоснабжения.

Поэтому, немаловажным фактом является то, что в случае возникновения различного рода неисправностей и сбоев, их в срочном порядке нужно будет исправить.

Среди возможных неисправностей гидроаккумулятора можно выделить ряд следующих моментов:

1. Повреждена мембрана. Факторы, указывающие на этот вид повреждения, заключаются в следующих причинах:
  - насос включается достаточно часто;
  - из-под воздушного клапана протекает вода;
  - через ниппель капает жидкость;
  - вода из крана течет рывками.
  Устранение неисправности гидробака в этом случае вполне логично – необходимо заменить мембрану.

Важный момент: чтобы выявить дефект мембраны или «груши», необходимо отключить гидробак от системы и слить воду, при этом, если из сливного крана выходит воздух, то вывод в этом случае однозначен: пробита мембрана.

1. Давление воды падает постоянно. Причины этого сбоя заключаются в следующих моментах:
  - отсутствует сжатый воздух в гидроаккумуляторе;
  - неисправность ниппеля.

Для устранения неполадки этого рода стоит при помощи обыкновенного насоса подкачать необходимый уровень давления в гидробаке, а в случае неисправности ниппеля – заменить этот элемент.

Из-под фланца сочится вода. Устранение этой неисправности заключается в том, что нужно поджать крепления или просто заменить фланец.
Низкий напор воды. В этом случае, как правило, дело не в гидроаккумуляторе, а в насосе. Скорее всего, неправильно подобран насос по мощности.

Примите во внимание: чтобы уберечь гидробак от преждевременного износа, нужно, как минимум, раз в полгода делать ревизию агрегата этого вида, иначе говоря, проверять на наличие внешних повреждений, а также следить за уровнем давления в гидроаккумуляторе.Таким образом, в этой статье мы указали основные неисправности гидробака, которые непосредственно влияют на функциональность всей системы водоснабжения. Надеемся, что воспользовавшись нашими советами и рекомендациями, вы без особого труда устраните все неисправности в вашей автономной водопроводной сети

Надеемся, что воспользовавшись нашими советами и рекомендациями, вы без особого труда устраните все неисправности в вашей автономной водопроводной сети.

Основное назначение гидроаккумулятора – снизить количество включений и отключений насоса, установленного в автономную систему водоснабжения частного дома. Также его функция – удерживать определенный объем воды, который требуется на время ремонта насосной станции или отсутствия электропитания. Со временем гидробак изнашивается и дает сбои. Причин неисправностей немного.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

главный управляющий элемент
обеспечивает работу без перегрузок
контролирует оптимальное наполнение бака водой
продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Обслуживание гидроаккумулятора

Нужно регулярно проверять детали оборудования и своевременно менять их

Чтобы водопроводная система работала с учетом возложенных на нее обязанностей, необходимо правильно ее обслуживать

В этом плане гидробаку уделяется особое внимание. Профилактические мероприятия:

один раз в полгода проверять на соответствие давления азота внутри емкости;
один раз в год проверять герметичность мембраны;
один раз в месяц осматривать резервуар на предмет вмятин, ржавчины и других внешних изъянов;
один раз в полгода проводить проверку работы реле давления: правильно ли включается и отключается насос, соответствует ли это заданным параметрам.

Если на зиму дом консервируется, водопровод необходимо подготовить. Главная задача хозяина – слить воду из гидроаккумулятора и труб. Весной рекомендуется провести проверку всех элементов. В гидоробаке в первую очередь проверяется давление газа, а затем проводится его заполнение и проверка на герметичность.

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Параметры работы

Какое давление должно быть в насосной станции при ее штатной работе?

Оно определяется настройками автоматического реле. Как правило, нижняя граница его срабатывания устанавливается равной 1-1,5 атмосферам, верхняя — 3-4,5. Для вышеупомянутой Neoclima GP 600/20n заводские настройки реле — 3/1,5 кгс/см2.

При необходимости датчик давления для насосной станции может быть отрегулирован своими руками.

Инструкция по его настройке предельно проста:

Для регулировки необходимо снять крышку автоматического реле;
Под ней вы обнаружите две шпильки с пружинами и гайками: большая отвечает за настройку давления включения насоса, малая — его выключения;
Вращение гайки по часовой стрелке приведет увеличению интересующего нас параметра, против часовой стрелки — к уменьшению.

Вскрытое реле. Вверху видны регулировочные гайки

Настройки реле контролируются по показаниям манометра в моменты включения и отключения насоса

Какое давление в гидроаккумуляторе насосной станции считается нормой?

Оно должно быть на 10% меньше давления включения насоса. Для гидроаккумулятора с объемом 20-25 литров, типичным для устройств начального уровня, нормальное давление зарядки — 1,4 — 1,7 кгс/см2.

Штатное давление в мембранном баке

Как измерить и настроить давление в ресивере насосной станции?

Измерение выполняется при отключенном питании и сброшенном водопроводе. Для этого достаточно подключить к ниппелю гидроаккумулятора манометр с резьбой под ниппель, автомобильный насос или компрессор с манометром. Теми же насосом или компрессором можно накачать в мембранный бак воздух.

Ниппель скрывается под отвинчивающейся пластиковой крышкой на торце бака

Как замерить давление в баке гидроаккумулятора?

Замерять давление воздуха в воздушной полости гидробака нужно только на отключенном от системы пустом гидробаке. Если вы замеряете давление в гидробаке подключенном к системе или баке наполненным водой, то измерения давления будут неверными!

Отключите питание насоса, слейте воду с системы или, если позволяет ваша система не сливать полностью воду, а лишь слить из гидробака. В моём случае перед гидробаком установлены два крана: первый перекрывает подачу воды в бак, второй — позволяет слить воду из гидробака. Такое устройство системы делает удобным и лёгким обслуживание системы водоснабжения.

Снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля).

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

Amax – максимальный расход литров воды в минуту;
К – коэффициент, который зависит от мощности двигателя насоса;
Pmax – давление при выключении насоса, бар;
Pmin – давление при включении насоса, бар;
Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Основные характеристики

Гидроаккумулятор представляет собой специальную емкость, которая предназначается для поддержки давления в определенных системах водоснабжения. Очень часто используются совместно с реле давления и разными типами насосов.

Они применяются для того, чтобы обеспечивать плавный перепад давления в таких системах. Дополнительными функциями гидроаккумулятора являются:

Возможность защиты от гидроударов, которые могут возникать при скачках скорости движения жидкости.
Обеспечение потребителя минимальным запасом воды.
Оптимизация работы насоса и регуляция его включения при кратковременных нагрузках.

Следует уточнить, что эти механизмы не создают давление в системе, так как это функция насоса, а они только немного поддерживают данное значение.

Данный параметр зависит от нескольких параметров, одним из основных считается габариты и тип изделия. Следует помнить, что давление внутри бака должно быть примерно на 10% ниже, чем аналогичный показатель при включении насоса.

Чтобы узнать данные параметры, можно попросту измерить его специальным способом. При этом не следует нагружать мембрану гидроаккумулятора очень сильно, чтобы не привести к ее растягиванию. Это может значительно снизить срок ее службы.

Очень важно правильно настроить давление при включении и выключении насосов. При этом разница в таких показателях не должна превышать 1,5 атмосферы, а колебаться в районе от 1 до 1,5 атм

При покупке таких систем, следует обращать внимание на максимальный показатель, на который может быть рассчитан механизм. Он должен быть несколько выше, чем возможное давление в определенной системе

Стандартные устройства гидроаккумуляторов рассчитаны на показатель примерно в 10 бар. При покупке данных продуктов следует обращать на материал мембраны, наличие запасных частей и специальных удостоверительных документов.

Как устроен гидроаккумулятор смотрим в видео:

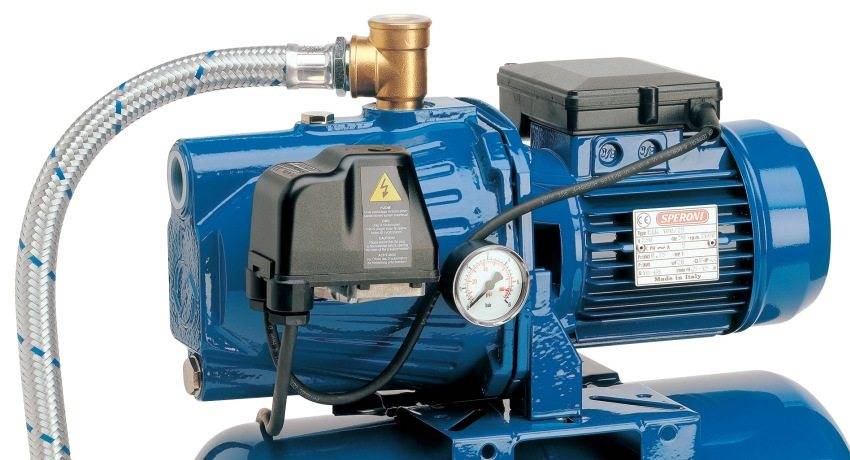

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Зачем нужен гидроаккумулятор

Есть несколько причин, которые заставляют нас использовать гидроаккумулятор для снабжения водой загородного дома из автономного источника с помощью насоса. Вернее, заставить вас никто не может, но преимуществ это устройство дает немало, и не воспользоваться ими было бы глупо.

В их числе:

Возможность поддержания давления воды в системе на определенном уровне даже при неработающем насосе;
Возможность накапливать некий объем жидкости, и использовать её при отключении электроэнергии или поломке насоса;
Возможность гасить избыточное давление в водопроводной системе и предотвращать разрушительные последствия гидроударов (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать);
Возможность не давать насосу включаться при каждом открытии водоразборного крана.

Фото гидроаккумулятора, включенного в систему водоснабжения

Место прибора в системе подачи воды

главный управляющий элемент
обеспечивает работу без перегрузок
контролирует оптимальное наполнение бака водой
продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

использование насоса для подачи воды к точкам водоразбора напрямую;
подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
устанавливаем дождеватели, капельную систему, шланги для полива;
обустраиваем насосную группу – поверхностный агрегат и реле давления;
подключаем подачу воды, тестируем систему на протечки;
если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
подключаем контроллер и датчик дождя;
проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.

Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.
