Разводка труб в ванной, туалете, совмещенном санузле, на кухне

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

Шуруповерт и саморезы
Ножницы и ножницы по металлу.
Уровень.
Рулетка.
Шпатели.
Нож для гипсокартона.
Валик.
Влагостойкий гипсокартон.
Алюминиевый профиль.
Шурупы и дюбели.
Отделочные материалы, шпаклёвка, грунтовка.
Армирующая лента.
Материал для звуковой изоляции.

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.

Пошаговая инструкция

Приступаем к изготовлению короба:

Делаем чертёж в соответствии с замерами. Следует оставить место для теплоизоляционного материала.

Делаем разметку на полу и стенах в соответствии со схемой. Можно воспользоваться простым или лазерным уровнем. Крепим металлические направляющие дюбелями.

Чтобы обрешётка была надёжней, создаём ребра жесткости: нарезаем из металлопрофиля дополнительные элементы, ширина которых соответствует расстоянию между вертикальными направляющими. Угловой профиль крепится сверху и снизу небольшими саморезами.

Перед тем, как обшивать каркас, делаем разметку на листах гипсокартона в соответствии с чертежом.

Раскраиваем материал: ножом разрезаем слой картона, слегка углубляя лезвие в гипс. Аккуратно перегибаем лист и разрезаем с противоположной стороны.

Прежде чем закрыть все трубы в туалете гипсокартоном, вырезаем ревизионные отверстия для люков и доступа к коммуникациям. Только после этого приступаем к обшивке. Детали листов из гипсокартона приставляем к обрешетке и прикручиваем их саморезами. Неровности аккуратно подравниваем ножом.

Устраняем недостатки (стыки и ямки от саморезов) с помощью штукатурки и шпаклевки: грунтуем конструкцию, затем армируем углы специальной лентой, чтобы раствор не давал трещин при высыхании. Дефекты устраняются шлифовкой наждачной бумагой.

Снова грунтуем поверхность, чтобы повысить адгезию. После полного высыхания грунтовки можно приклеивать керамическую плитку, мозаику и даже монтировать ламинат. Прочный керамогранит позволит замаскировать отверстие, если использовать плитку в качестве фасада дверцы, как на фото ниже. Также конструкцию можно покрасить или обклеить её влагостойкими обоями.

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

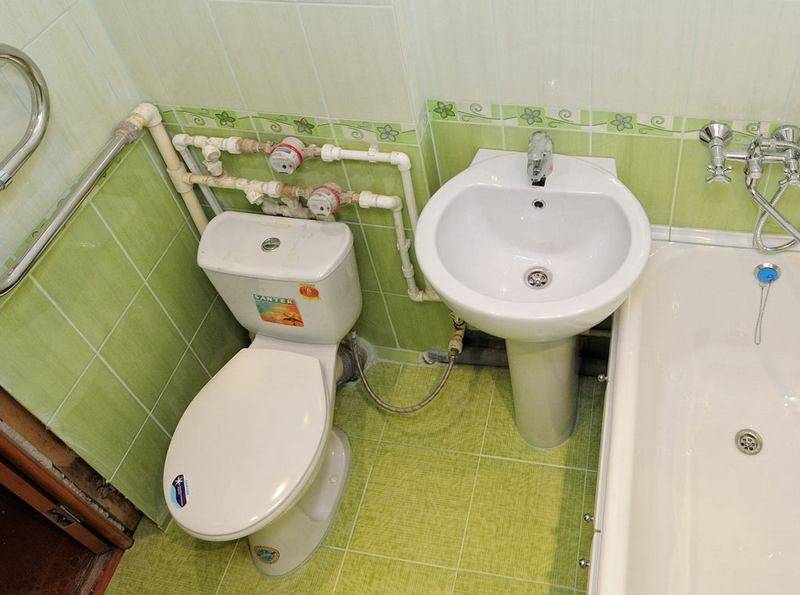

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

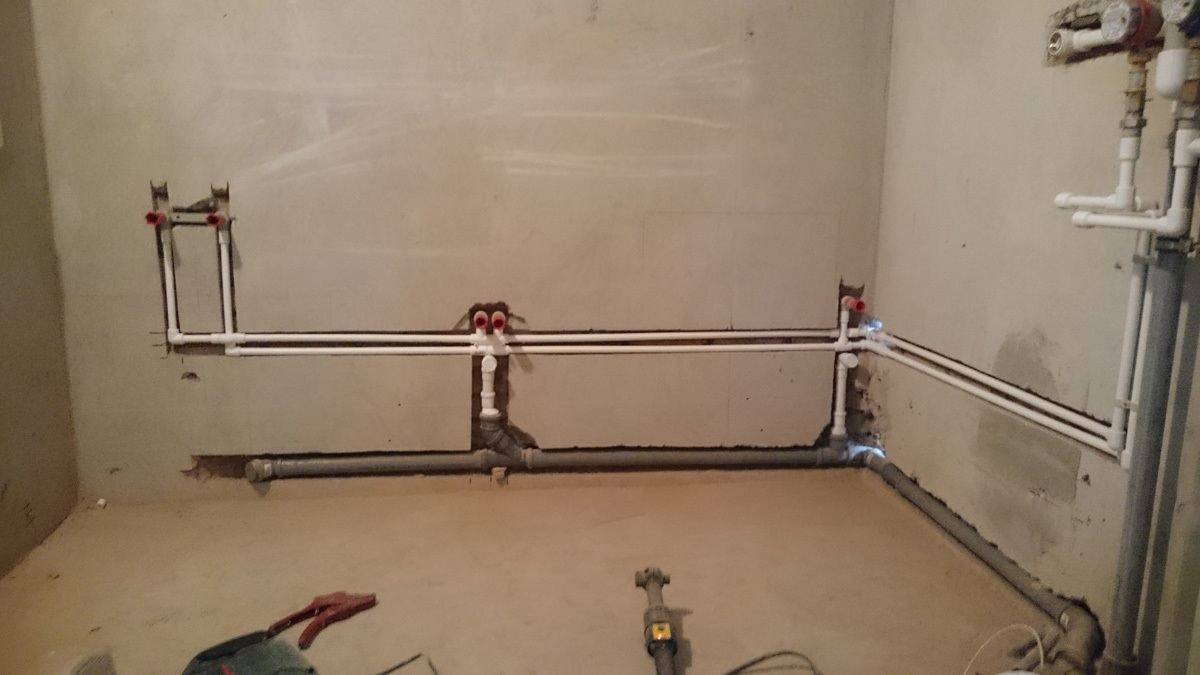

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

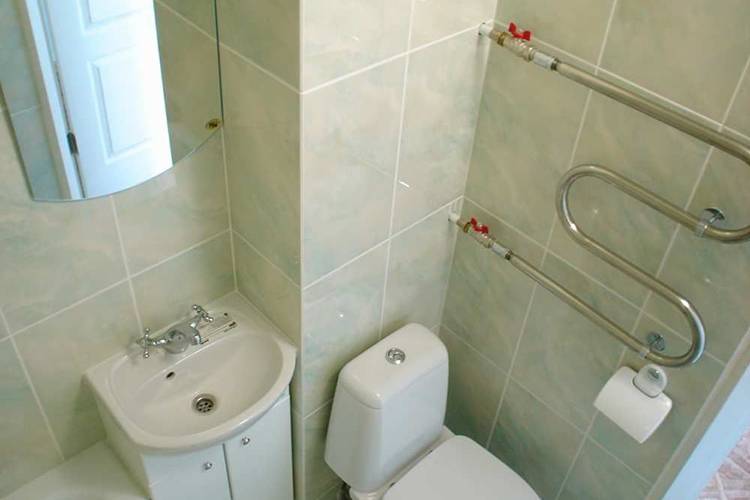

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор. Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм

Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

Длительный срок эксплуатации, до 30 лет
Нет коррозии
Быстрый монтаж
Хорошая термоизоляция

Температурное расширение, нужны компенсаторные петли
Часть разрушается под воздействием солнечных лучей
Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

Непроницаемы для кислорода, не будет завоздушивания
Механическая стойкость
Для установки муфт не нужны специальные приспособления
Минимальный радиус изгиба до 5 диаметров

Максимальная температура воды до +95°С
Горючесть
Разные проходные диаметры у труб и фитингов

Стальные трубы

Высокая прочность
Работа в системах с высоким давлением
Хорошая герметичность, нет завоздушивания

Максимальная температура воды до +95°С
Горючесть
Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

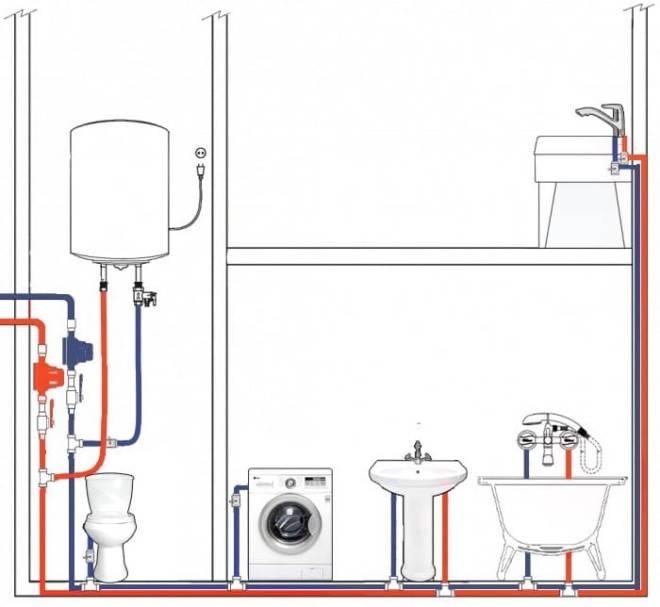

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Источник

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Второй способ спрятать в короб

Часто вариант с декорированием труб попросту не подходит – слишком много труб и расположены они не самым удобным образом. Здесь придет на помощь другой метод маскировки – обустройство короба, внутри которого и будут находиться все трубы.

Этап #1. Выбираем форму и размер конструкции

Форма и размер будущего короба, за которым будут прятаться трубы в туалете, полностью зависит от особенностей трубопровода. В каждом конкретном случае будут свои нюансы.

Количество труб в каждом санузле индивидуально. Равно как и их расположение – вариант размещения короба полностью зависит от этого фактора

Это же касается и размеров короба – чем меньше труб, тем проще их будет замаскировать.

Самое основное условие – выдерживать расстояние в 3 см от самой крайней точки наиболее выступающей трубы или прибора учета воды, если такой установлен в туалетной комнате.

Удобный вариант, когда все коммуникации расположились вдоль одной стены туалета – так работать предстоит лишь с этой частью помещения

Расположение трубопровода вдоль одной из стен туалета является наиболее удобным вариантом. При желании все коммуникации удобно будет замаскировать, поставив фальш-стену из гипсокартона. А сверху можно будет декорировать тем же отделочным материалом, что и остальные стены в комнате.

Помимо фальш-стены форма короба для маскировки труб может быть:

прямоугольная или квадратная протяженностью сверху-вниз или слева-направо;
угловая или сложной формы в виде многоугольника, чтобы максимально сэкономить полезное пространство туалетной комнаты;
ступенчатая, когда в одном помещении установлено несколько коробов различной высоты;
круглая.

Сложнее всего реализовать многоуровневую ступенчатую конструкцию – предстоит сначала сделать набросок на бумаге и рассчитать протяженность каждого из коробов. Затем просчитать количество требуемых материалов и, купив все необходимое, приступать к монтажным работам.

Галерея изображений Фото из Прямоугольная форма короба Сложная форма короба для труб Многоуровневый вариант короба Круглая форма короба

Этап #2. Изготовление короба

Конструкцию для маскировки трубопровода в туалетной комнате можно изготовить своими силами или пригласить мастеров.

Если в помещении идет полномасштабный ремонт с привлечением строительной бригады, то следует с ними сразу же обсудить вопрос о сооружении короба, за которым спрячутся трубы.

Вне зависимости от типа материала, выбранного для обустройства короба, не следует забывать о ревизионном окне – доступ к трубам должен быть максимально простым

Среди материалов, используемых в изготовлении коробов, чаще всего следующие:

пластиковые панели;
влагостойкий гипсокартон;
влагостойкие панели МДФ или фанера;
сантехнические ролеты, рулонная штора, жалюзи.

Если гипсокартон требует дополнительной отделки плиткой, обоями или прочим материалом, то все остальные варианты используются в качестве финишного покрытия.

Галерея изображений Фото из Расцветки пластиковых панелей Гипсокартон для короба Панели МДФ для короба Сантехнические жалюзи для туалетной комнаты

Чтобы установить панели или жалюзи, предстоит соорудить каркас. Для этого используют металлический профиль или деревянный брусок. Также пригодятся саморезы, строительная сетка и шпатлевка для выравнивания стыков. Из инструментов – уровень, рулетка, шуруповерт, болгарка, карандаш

Прежде, чем приступить к монтажу стен короба, лучше вырезать детали из картона и проверить, все ли так, как запланировано

Когда материал выбран, нужно соорудить каркас, закрепив металлические профили или деревянные бруски саморезами. На эту основу предстоит монтировать панели или листы гипсокартона.

Если короб обшит гипсокартонными листами, то его сверху предстоит облицевать плиткой, наклеить мозаику или обои – тот же материал, что и на стенах туалетной комнаты

Все необходимые коммуникации

Способы прокладки инженерных коммуникаций практически не отличаются от стандартных методов расположения. Отличие заключается в более детальном подходе к вопросу вентиляции, чтобы убрать лишнюю влагу. Разводка водопроводных труб может быть верхней и нижней.

В первом случае – обустраивают накопительный бак на чердаке. Это позволяет продумать аварийный запас воды, обеспечить самотечный водоток, оформить скрытую прокладку труб по перекрытию.

В независимости от типа напольного покрытия, выполняют гидроизоляцию. Правило касается любого этажа, где расположен санузел. Она может быть рулонной, в виде пирога из нескольких слоев. Все зависит от материала изготовления основного строения.

Схема гидроизоляции может быть разной. Например, обшивка бывает частичной в виде обмазочных смесей на основе полимерно-цементных составов. Ее выполняют в зоне ванны, душа. Продумывают вытяжку. Зачастую естественная невозможна, поэтому приходится сооружать принудительную. Ее эффективность напрямую влияет на комфорт условий санузла, его безопасность и срок службы отделочных материалов.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Преимущества и недостатки совмещенного и раздельного санузла

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

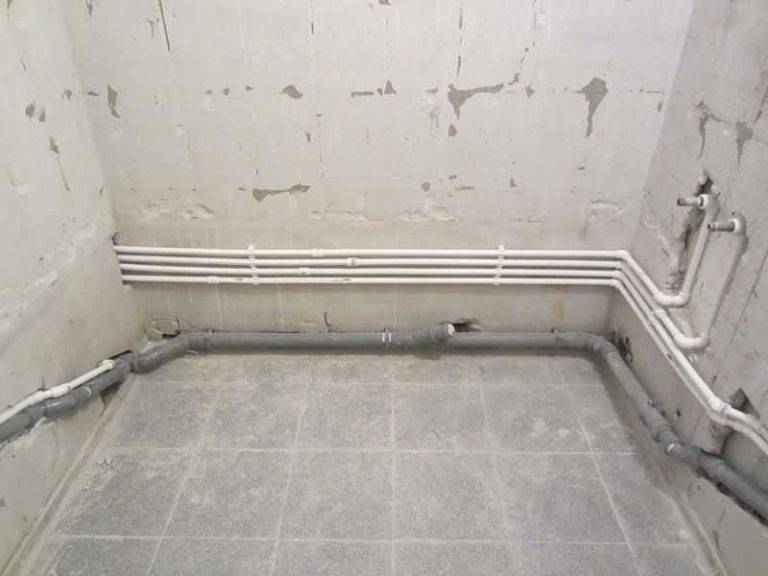

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

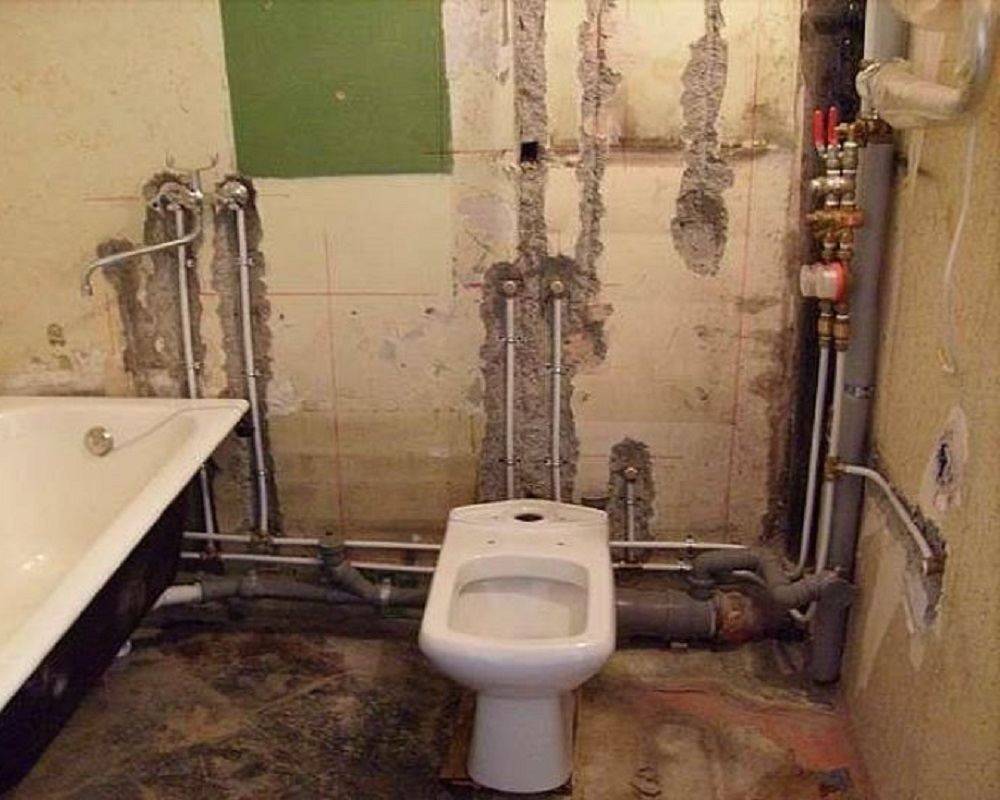

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции. https://www.youtube.com/embed/gkk8sSKQzik

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.

Мне нравитсяНе нравится

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Важность правильного проектирования

Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.

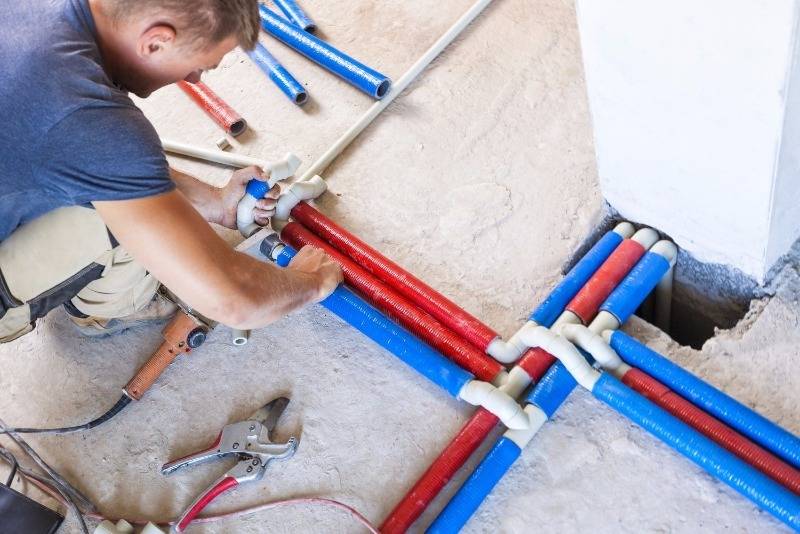

Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Варианты расположения

Лучшим местом расположения санузла является вариант с входом из спальни. Если уборная в доме одна, предпочтительней отвести для нее место возле спален или гардеробной. Нежелательно сооружать санузел вблизи кухни и столовой. Это идет вразрез с нормами этики, да и мало кому понравится мириться с неприятными запахами.

С точки зрения требований санузел не должен располагаться над жилым помещением. Это правило касается двух- или трехэтажных строений. В противном случае – его сложно будет зарегистрировать документально. Если в доме больше одного этажа, один туалет размещают строго над другим. Удачно разместить санузел можно под лестницей, идущей на мансарду или второй этаж. При этом хорошо, если котельная будет расположена вблизи кухни.

Унитаз устанавливают около стояка. Максимальное отдаление составляет 1 м. Удалять ванну или душевую кабину от стояка можно не более чем на 3 м. Это необходимо для правильного оттока канализации. Дальнейшее удаление поставит вопрос о дополнительном монтаже насосов для принудительного оттока. Недопустимо отведение под санузел помещения с выходом в жилую комнату.

Особенности ввода коммуникаций в квартиру

Коммуникации в квартире.

Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

Особенности ввода коммуникаций в квартиру.

Разводка труб в ванной: разбор скрытой и открытой схем прокладки трубопровода

Собираетесь сделать ремонт в ванной с полной заменой водопроводных труб? На закладку коммуникаций обычно уходит много времени и денег. Согласитесь, обидно будет, если вскоре после ремонта одна из труб даст течь или случится более серьезная поломка. Чтобы этого не произошло, следует не только иметь представление, но и знать основные принципы разводки труб в ванной.

Многие, даже начинающие домашние мастера, готовы выполнять сантехнические работы самостоятельно. И это вполне реально – разводка труб в ванной или совмещенном санузле может быть выполнена самостоятельно, так как новые технологии и материалы значительно упрощают монтаж и обслуживание инженерных систем.

В этой статье речь пойдет о принципах разводки труб в ванной. Мы разъясним различия между скрытой и открытой системой прокладки, расскажем о том, как самостоятельно обустроить сеть инженерных коммуникаций. Представим тематические фотографии, схемы и видеоролики, которые помогут лучше разобраться в сути вопроса.

Как подготовиться к разделению

Подготовительные работы разделяются на этапы:

определение габаритов туалета и ванной комнаты и разработки черновой планировки;
поиск места для установки дополнительного дверного блока;
подбор строительных материалов для перегородки;
составление проектной документации, пригодной для передачи в надзорные органы.

Замеры помещения

Следует замерить санузел с помощью рулетки или лазерного дальномера, а затем определить положение перегородки с соблюдением СНиП. Необходимо учесть толщину переборки, которая зависит от используемого материала. Полученные данные позволяют выполнить предварительную компоновку помещений и выяснить возможность установки душевой кабины либо стиральной машины.

Определение места для второй двери

Если санузел был оснащен переборкой, то необходимо определить положение двери, которую заделали прежние владельцы. В случае совмещения туалета и ванной по проекту дома потребуется прорезать дополнительный проем.

Обустроить проход во внутренней переборке затруднительно из-за малой площади помещений.

Выбор материалов

Поскольку поперечная переборка в санузле не является несущим элементом, то для изготовления можно использовать любой материал. При подборе необходимо учитывать показатели звукоизоляции и минимальную толщину конструкции. Например, при использовании гипсокартона перегородка будет иметь толщину до 100 мм, при выборе пластиковых панелей параметр снизится в 1,5-2 раза.

Подготовка проекта

Собственник жилья должен обратиться в лицензированную компанию, которая подготовит пакет документов. Действующее законодательство не предусматривает самостоятельной разработки проекта. На чертежах указываются габариты помещений, тип переборок, места установки дверных блоков и ввода магистралей водоснабжения и канализации.

Выводы и полезное видео по теме

Чтобы вам проще было разобраться во всех нюансах замены труб, мы сделали подборку видеоматериалов, разъясняющих все тонкости и хитрости процесса.

Видео #1. Как не следует менять трубы и сантехнику:

Видео #2. Все о правильной укладке внутренней канализации:

Видео #3. Хитрости замены в совмещенном санузле металлических труб на пластиковые:

Заменить в туалете старые трубы канализации и водоснабжения несложно. Есть в этой работе некоторые тонкости, но при желании все можно сделать самостоятельно.

Только прежде чем демонтировать существующие стояки, стоит внимательно к ним присмотреться. Старые трубопроводы нередко способны прослужить еще долгие годы. Особенно это касается канализационной системы.

Хотите рассказать о том, как меняли коммуникации в собственном санузле? У вас есть ценная информация, которая может пригодиться посетителям сайта, желающим самостоятельно поменять трубы? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте ваши фотоснимки, задавайте вопросы по спорным моментам.

Разводка водопровода в квартире и доме
