Классификация строительного материала
Керамический кирпич делится на несколько видов. Изделия отличаются между собой сферой применения, структурой, внешним видом, другими параметрами. В зависимости от структуры кирпич бывает:
- полнотелым — если в таком керамическом изделии есть пустоты, то их не более 13%;
- пустотелым — здесь могут быть сквозные, несквозные пустоты различного размера, конфигурации.
Пустотелые керамические изделия обладают меньшей теплопроводностью. Часто их применяют с целью снизить нагрузку на фундамент. Стандартные размеры красного кирпича — 250*120*65 мм, что указано в ГОСТе. В утолщенном варианте высота составляет 88 мм, в двойном — 138 мм. В евро-кирпичах отличается ширина, размеры выглядят так: 250*88*65 мм.

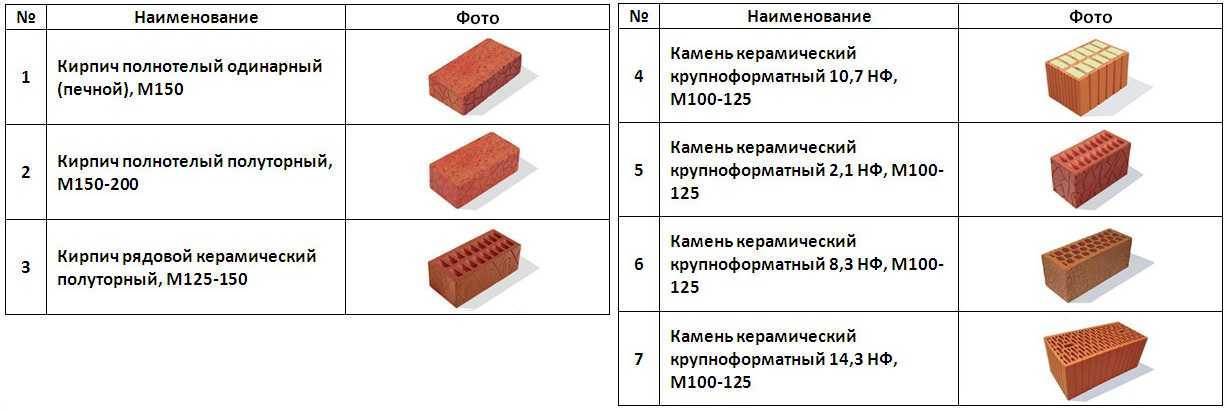

Виды и размеры керамического блока
По назначению материалы делят на:
- рядовой — самое простое и доступное сырье;
- фасонный — может изготавливаться в разных формах, не только по принципу параллелепипеда, идеален для нестандартных стен;
- лицевой — декоративный керамический кирпич, обеспечивающий надежность, презентабельный внешний вид;
- клинкерный — самая прочная разновидность, которая чаще всего используется в ландшафтном дизайне.

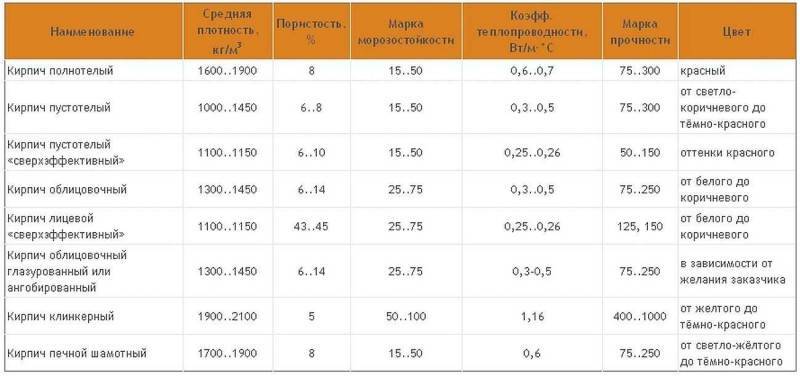

Характеристика рядового и лицевого керамического кирпича
Перевозка и хранение
При необходимости транспортировки кирпичи должны упаковываться в специальный материал или укладываться на поддоны, которые будут защищать их от атмосферных и иных воздействий. На поддоны кладутся изделия из одной партии, чтобы они не отличались между собой по параметрам и цвету. При необходимости можно хранить кирпичи на открытых площадках с учетом сезонности.
Перед поступлением в продажу все кирпичи должны быть проверены на соответствие стандартам. Все эти мероприятия производятся на заводе, который их изготавливает. При проверке случайным образом отбираются образцы, которые тестируют и проверяют на морозостойкость, прочность, водопоглощение и прочие характеристики. Все эти данные указываются в паспорте изделия.
Плюсы и минусы керамического кирпича
К плюсам керамики относят натуральность, безвредность. Если сравнивать керамику и силикат, то глиняные изделия немного выигрывают по теплопроводности. Если смотреть на показатели, то разница совсем небольшая. Но дом из керамики намного теплее силикатного. Дело в большей теплоемкости. Глина может запасать больше тепла и поэтому дома из нее теплее.
Керамика проигрывает силикату по звукоизоляционным свойствам, а еще по геометрии и стабильности характеристик. В этом ее основные недостатки. Да еще в высокой цене, часто бывающих высолах, с которыми бороться очень и очень непросто. Еще один минус — даже лицевая поверхность редко бывает ровной.
Керамический кирпич — традиционный материал для строительства домов, которому не одна сотня лет
Все эти недостатки объяснимы. Керамический кирпич получают путем обжига сформованных заранее параллелепипедов из глиняного раствора. Глина — природный материал, который имеет различные свойства. Разные свойства различных видов глины и является основной причиной того, что размер керамического кирпича стабильностью не отличается. Причем значительный разброс может быть и в пределах одной партии. А от партии к партии, вообще, могут быть существенные отличия. Разные характеристики исходного сырья также являются причиной широкого разброса характеристик готового продукта. Таких как прочность и плотность.
Срок службы — реальность не радует
По многим характеристикам керамика должна быть лучше того же силиката, но реальность оказывается иной. В последнее время слишком часто встречается красный керамический кирпич рассыпающийся, полуразрушенный после нескольких лет эксплуатации в нормальных условиях. Причины — сложность технологии. Для хорошего результата нужна тщательная переработка и подготовка глины, чтобы исключить известковые вкрапления, которые являются причинами «отстрелов». А это дополнительное время в и без того не коротком цикле производства. И дополнительная энергия. И недешевое оборудование, которое покупают далеко не все.
Не самая хорошая картина
Второй момент: выдержка температурного режима обжига. Пережженный керамический кирпич в кладке ведет себя нормально. Выглядит только хуже, так как темнее «нормы». Это не так страшно. А вот недожженный разрушается, рассыпается. И этим он опасен. Обжигается керамика в печи долго, и так и тянет немного сократить время, чтобы увеличить производительность. Отсюда и недожог. Или от экономии топлива, которое далеко недешевое. Так что соблюдение технологии производства керамического кирпича — это высокая цена изделий. А дорогой кирпич покупают очень неохотно. Так что разрушившийся красный кирпич, скорее всего, имел невысокую цену. А всем известно, что дешевое хорошим бывает очень редко. Тем не менее бюджет на стройку обычно не резиновый и приходится экономить.
Сейчас читают:
По теплопроводности и некоторым другим параметрам керамический кирпич должен быть лучше
Какой бы сложной ни была технология производства, европейские поставки имеют и геометрию близкую к идеальной, и размеры стандартные, и качество стабильное. Цена у них далеко не бюджетная, но проблемы с качеством — большая редкость. Так что если средства позволяют, стараются купить импортный кирпич. Отечественный глиняный, даже дорогой, пока стабильностью качества похвастаться не может. Именно поэтому, хотя по многим параметрам керамика должна быть лучше, все чаще выбор делают в пользу силиката. Потому что за вполне вменяемые деньги можно купить хорошего качества строительный материал. Его выбирают даже несмотря на то, что он намного «холоднее». Все равно для достижения требуемого уровня энергоэффективности, приходится утеплять и керамику тоже.
Технические характеристики
Стандартом определены марки прочности, морозостойкость и класс плотности. Марки прочности отображают нагрузку, которую может вынести материал. Расшифровать эту величину просто. Цифра, которая идет за буквой «М» — это количество килограмм на сантиметр квадратный, которые материал выдерживает без разрушения. Пример: М150 обозначает, что керамический кирпич этой партии выдержит нагрузку в 150 кг/см².
| Марки прочности | Керамического кирпича | М100, М125, М150, М175, М200, М250, М300 |
| Керамического камня | М300, М400, М500, М600, М800, М1000 | |
| Клинкерного кирпича | М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300; | |
| Кирпич и камень с горизонтальными пустотами | М25, М35, М50, М75, М100 | |
| Морозостойкость | F25, F35, F50, F75, F100, F200, F300. |
Указаны марки прочности и морозостойкость для керамического камня и кирпича.
Морозостойкость обозначается буквой F и цифрой. Цифра отображает количество циклов замерзания/размораживания, которые не вызывают изменения характеристик и внешнего вида. Например, F50 — 50 циклов замерзания и размораживания. Для внутренних перегородок в отапливаемых зданиях морозостойкость можно брать невысокую — все равно будет поддерживаться положительная температура.

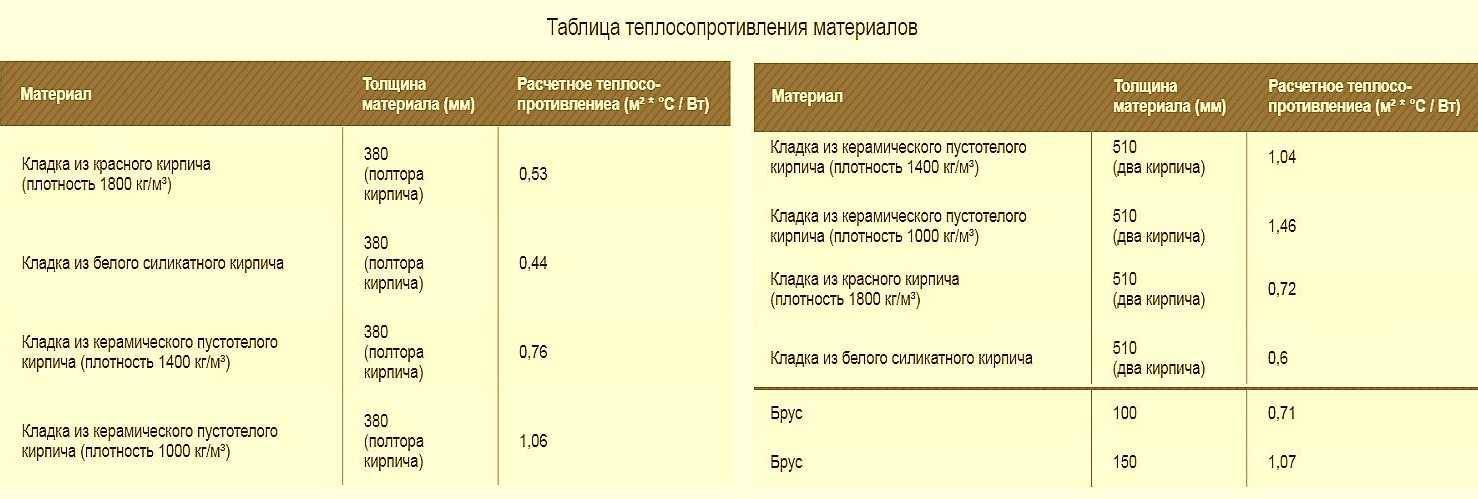

Теплопроводность и коэффициент теплосопротивления
Класс плотности соотносится со средней плотностью материала, но от плотности зависит также энергоэффективность материала. Чем ниже плотность, тем лучше теплоизоляционные свойства. Но значительно снизить плотность для наружных стен не получится. Они должны нести определенный уровень нагрузки. Поэтому в последние годы кирпичный дом делают с утеплением.

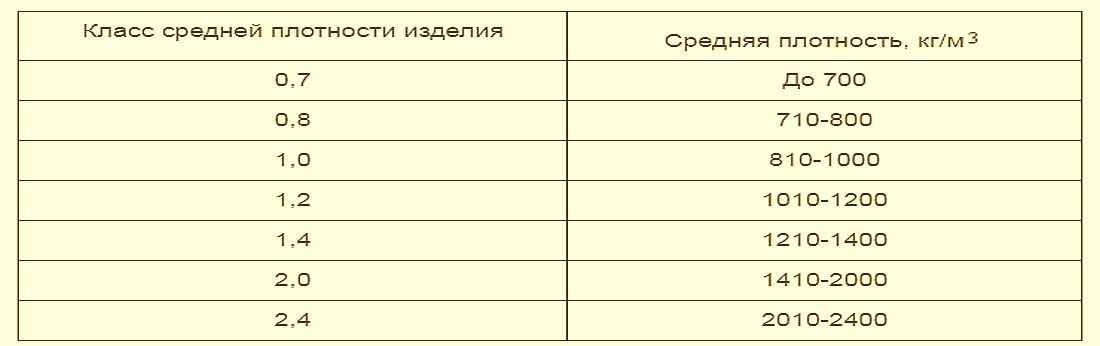

Соотношение средней плотности изделия и класса плотности
Как работать с двумя последними таблицами? В маркировке указывается класс плотности. По этой характеристике можно узнать массу куба керамического кирпича. Она указана в первой таблице. Вторая таблица помогает сопоставить плотность материала и коэффициент теплопроводности кладки из него. Например, класс плотности керамического кирпича указан 1,0. Это значит, что куб должен весить 810-1000 кг, а кладка на минимальном слое клея после высыхания будет иметь коэффициент теплопроводности 0,20-0,24 Вт/(м*°C).

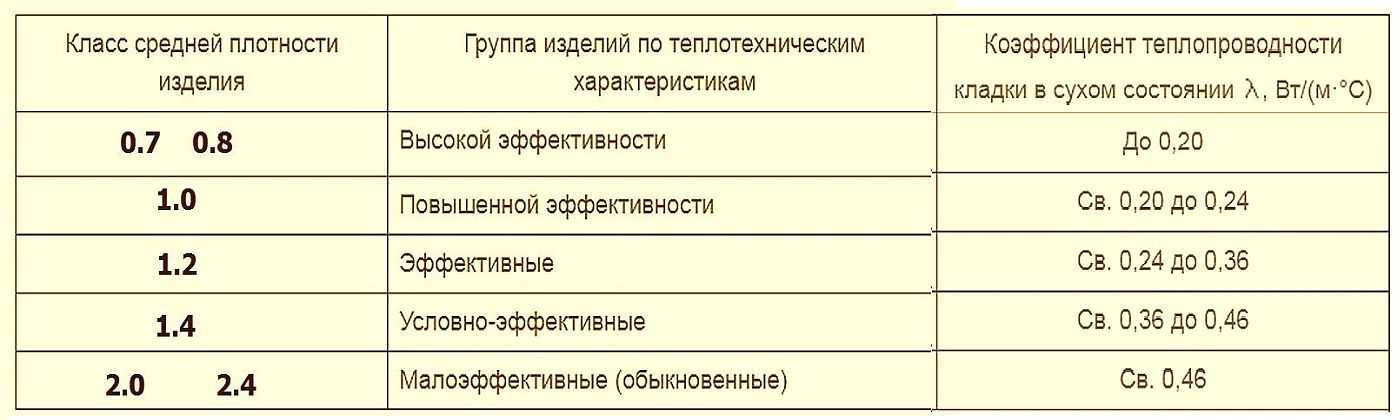

Группы керамического кирпича и блока по теплотехническим характеристикам кладки (при минимальном количестве раствора)
Стоит сказать, что по современным нормам ни один из типов кирпича не дает необходимого теплосопротивления. Разве что толщина стены будет более метра.
Кладка из керамического кирпича в полтора или два кирпича не отвечает современным требованиям по теплопроводности наружных стен
В этом случае выигрывает пустотный кирпич или строительный керамический блок, так как они имеют лучшие характеристики по теплопроводности. Стена будет на пару десятков сантиметров уже — не 147 см, например, а всего 105. Так что, в любом случае стоит рассматривать дополнительное утепление наружных стен.
Вес керамического кирпича
Вес керамического кирпича зависит от плотности и наличия/количества пустот. Точную цифру узнают в сопроводительных документах, и то, разброс в пределах одной партии до 10%.
В характеристиках указан вес кирпича разного типа: кладочного, отделочного, с пустотами и без
Если пользоваться старой терминологией, примерный вес керамического кирпича будет таким:
- Одинарный (тип 1 НФ, размер 250*120*65 мм):
- полнотелый (рядовой, кладочный, строительный) 3,3-3,6 кг/шт;
- рабочий (рядовой, кладочный) пустотелый — 2,3-2,5 кг/шт;
- облицовочный (лицевой, отделочный) пустотелый — 1,32-1,6 кг/шт.
- Полуторный имеет массу (тип 1,4 НФ, габариты 250*120*88 мм):
- полнотелый рядовой — 4,0-4,3 кг/шт;
- пустотелый рядовой — 3,0-3,3 кг/шт;
- лицевой пустотелый — 2,7-3,2 кг/шт.
- Двойной весит (1,8 НФ 288*138*88 мм.) :
- рядовой полнотелый — 6,6-7,2 кг/шт;
- рядовой пустотный — 4,6-5,0 кг/шт.

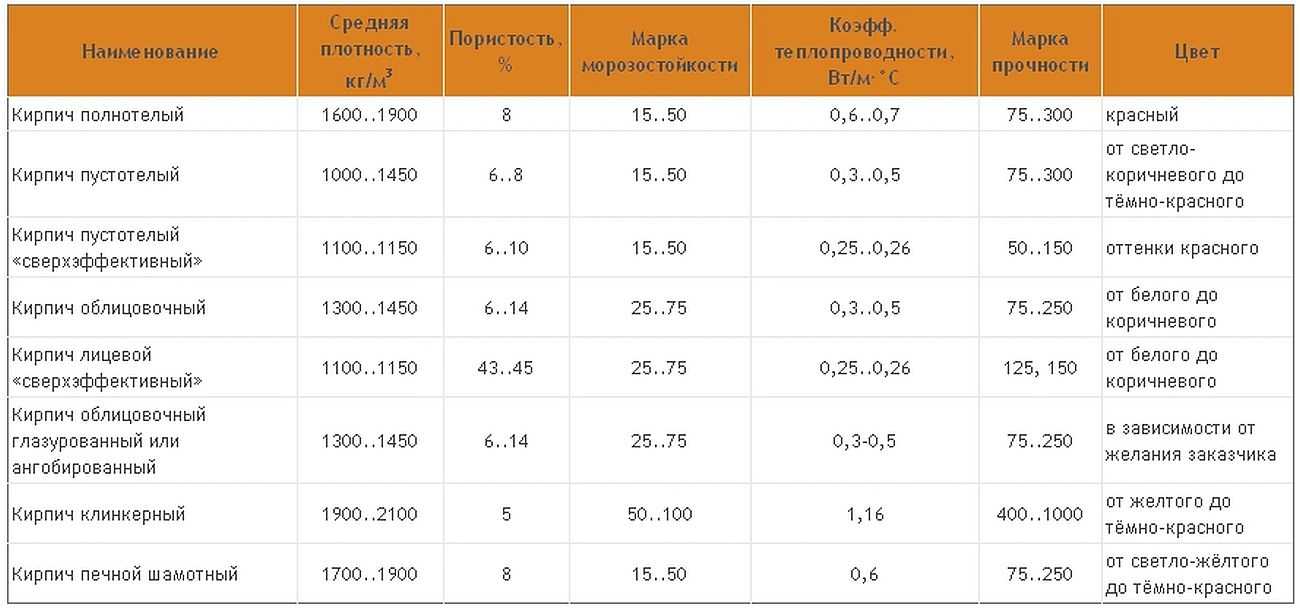

Сравнение характеристик керамического кирпича — пустотного разной плотности, полнотелого
Вес приведем примерный, так как плотность и количество пустот у каждого завода может существенно отличаться. Количество пустот не регламентируется, так что отделочные материалы могут быть легкими.
Состав
В качестве основного компонента для изготовления используется мелкофракционная глина. Добывают сырьё в специальных карьерах, обязательно используя одноковшовые экскаваторы. Такие машины не перемешивают между собой слои глины, ровно снимая нужный пласт. К основному компоненту добавляют воду, для достижения нужной консистенции и пластичности.
Помимо базового сырья, в состав керамического кирпича часто включаются добавки, для достижения нужной структуры и повышения технических характеристик изделия. В частности:
- Песок, зола или шлак – помогают снизить вес и минимизировать усадку;
- Опилки, древесный уголь, торф – выгорающие компоненты, придающие кирпичу пористость;
- Песчаник, железосодержащая руда – регулируют термическую обработку, облегчают процесс формовки.
Cогласно нормам ГОСТ в керамическом кирпиче не содержится токсичных и химически активных веществ, поэтому материал является экологически безопасным.
Специальный керамический кирпич
В некоторых случаях необходимо применение искусственного керамического камня с особыми характеристиками. Примером может служить клинкерный и шамотный кирпич.
Главное предназначение клинкерного керамического кирпича – облицовка фасадов и цоколей, мощение пола в производственных зданиях, улиц, дорог, дворов. Для этого вида продукции характерна высокая морозостойкость – минимальная марка F50, и прочность М400-М1000. Такие высокие показатели достигаются благодаря использованию в качестве основного сырья тугоплавкой глины, которая проходит обжиг при высоких температурах, значительно превышающих температуру обжига обычного кирпича.
Стоимость этого материала довольно высокая, поэтому его применяют только там, где условия эксплуатации очень интенсивные. В качестве недостатков нужно отметить высокую теплопроводность клинкерного керамического кирпича, вызванную большой плотностью материала.
В местах контакта с открытым огнем, например, в печках и каминах, используют специальный огнеупорный керамический кирпич, изготовленный из шамотной глины. Он способен выдержать большие температуры – до 1600 градусов. Его форма довольно разнообразна – классическая прямоугольная, клиновидная, трапецеидальная и арочная.
Клинкерный кирпич
Клинкерный кирпич — это еще один особый вид керамического кирпича. При его изготовлении используется особый сорт глины — тугоплавкий сланцевый. Сформованные блоки обжигают при очень высокой температуре — 1200°C. В результате такой обработки глина приобретает свойства керамики, цвет — от темно-красного, до насыщенного коричневого.
Клинкерный кирпич имеет очень высокую прочность, стойкость к истиранию. Из него можно мостить дороги, отделывать крыльцо. И служить они будут столетиями. Поверхность клинкера — ровная, гладкая, блестящая. Что позволяет применять его также как отделочный кирпич — для отделки фасадов, кладки столбов и т.п.
Виды и размеры клинкерного кирпича одной из фирм
Форма и размер клинкерного кирпича может быть самой разной — их очень много, так как существуют не только стандартные — в виде параллелепипеда, но и со скошенными под разными углами, скругленными краями.
Стандартные и нестандартные
Всего существует 14 типорамеров, заданных ГОСТ.
Таблица 1: Типоразмеры керамических кирпичей по ГОСТ 530-2012 (мм)
| Длина | Ширина | Толщина | Обозначение размера изделия (Эквивалент условного кирпича) |
| 250 | 120 | 140 | 2,1 |
| 250 | 250 | 140 | 4,5 |
| 250 | 250 | 188 | 6,0 |
| 250 | 380 | 140 | 6,8 |
| 250 | 250 | 219 | 7,0 |
| 250 | 380 | 219 | 10,7 |
| 250 | 510 | 219 | 14,3 |
| 260 | 250 | 219 | 7,3 |
| 260 | 380 | 219 | 11,1 |
| 260 | 510 | 219 | 14,9 |
| 380 | 250 | 140 | 6,8 |
| 380 | 250 | 219 | 10,7 |
| 510 | 120 | 219 | 6,9 |
| 510 | 250 | 219 | 14,3 |
Эквивалент НФ — это величина нормального полнотелого кирпичного камня. Кераблок в несколько раз больше обычного керамического или силикатного кирпича, поэтому его маркируют в сравнении с объемом стандартного изделия.
Таблица 2: Стандартные габариты доборного керамического изделия в мм
| Длина | Ширина | Толщина | Эквивалент, НФ |
| 129 | 250 | 219 | 3,6 |
| 188 | 250 | 219 | 5,2 |
| 248 | 250 | 219 | 7,1 |
| 129 | 380 | 219 | 5,5 |
| 129 | 510 | 219 | 7,4 |
Что нужно знать о размерах кирпича
История кирпича насчитывает несколько тысячелетий. За это время совершенствовались технологии его изготовления, но найденная эмпирическим путем оптимальная форма и размеры деталей остались почти неизменными. Кирпичные стены продолжают возводить ручным способом, поэтому вес стандартного изделия имеет естественные ограничения.
Для удобства работы каменщика размеры сторон кирпича подчиняются соотношению 4:2:1. Это позволяет в разных вариантах менять последовательность и направление расположения деталей в горизонтальных рядах, добиваясь максимальной прочности стены и разнообразия ее внешнего рисунка.
Устройство кирпичной кладки.
Кирпичу придают форму прямоугольного параллелепипеда.
Каждая его сторона имеет собственное название:
- постель – самая широкая грань, на которую обычно кладется кирпич;
- ложок – наибольшая по площади из перпендикулярных постели граней;
- тычок – самая маленькая грань.
Взаимное расположение сторон представлено на рисунке.
1 – постель; 2 – ложок; 3 – тычок.
Сколько кирпича помещается на одном поддоне
Для удобства транспортировки кирпич на заводе-изготовителе укладывают на деревянные поддоны. Поскольку размеры и грузоподъемность тары бывает разной, изготовитель сам выбирает способ и предел ее заполнения. Количество деталей на одной паллете стандартами не регламентируется, поэтому при покупке большого количества материала следует ориентироваться на сопроводительную документацию или выполнять подсчет самостоятельно.
Сколько штук кирпича в одном кубе
Расчет количества кирпича в кубическом метре выполняют двумя способами: с учетом заполнения швов раствором и без него. Первый вариант актуален при определении числа деталей, необходимых для возведения строительной конструкции с известными геометрическими размерами. Второй необходим при заказе товара и контроле правильности его исполнения.
Часто производитель указывает объем материала, уложенного на одной паллете. Зная число кирпичей в кубометре, несложно подсчитать, сколько их должно быть на каждом поддоне.
Воспользовавшись стандартным размером кирпича, найдем его объем:
0,25 х 0,12 х 0,065 = 0,00195 м3
Тогда узнаем, сколько кирпичей может поместиться в одном кубометре:
1/0,00195 = 512 штук
Если изготовитель заявляет, что на каждом поддоне он поставляет по полкубометра своей продукции, то в пересчете на кирпичи их должно быть там:
0,5 х 512 = 256 штук
При расчете количества кирпича в кубическом метре готовой кладки к каждому геометрическому размеру детали надо добавить 10 – 15 мм рекомендованной толщины шва.
Толщина шва кирпичной кладки.
Выполнив те же действия, получим:
0,265 х 0,135 х 0,08 = 0,002862 м3
1/0,002862 = 350 штук
Для стен в 1/2 кирпича толщину шва к ширине детали не добавляют. Тогда получается соответственно 0,00254 м3 и 394 штуки на кубометр.
При заказе транспорта или при расчете весовой нагрузки на фундамент требуется знать массу одного кубометра материала. В этом случае указанный производителем вес одного кирпича умножают на их количество в выбранном объеме.
Фото галерея кирпича
Дом, облицованный силикатным материалом
Отделка фасадов силикатным кирпичом была популярна в 90-х, когда на рынке практически не было привлекательных материалов
Фасад с керамическим изделием
Облицовка забора и дома желтым керамическим кирпичом
Ещё вариант керамической облицовки
Отделка фасада гиперпрессованным материалом
Фасад из клинкерного кирпича
Самый модный и красивый способ отделки
Клинкерный в сочетании с черепицей
Этим видом отделки можно придать старинный вид
Также можно комбинировать разные цветовые решения клинкерного кирпича
Под старину
Цветовая гамма бывает не только красных оттенков
Комбинации могут быть совершенно разных оттенков
Плюсы и минусы силикатного кирпича
Начнем с самых больших плюсов. Силикатный кирпич имеет очень хорошую геометрию, высокую точность размеров. Это значительно облегчает кладку. Второй момент: материал хорошего качества выглядит очень прилично. Самый распространенный — белый цвет. Даже если использовать его, а раствор брать темный, смотрится уже неплохо. Добавление пигмента и заполнителей позволяет получить широкую гамму цветов. Есть еще виды с декоративной поверхностью.
Силикатный кирпич имеет свои плюсы и минусы, но из него строили раньше и строят сейчас
Немалый плюс — высокая прочность и невысокая цена. Хороший силикатный рядовой кирпич примерно на 50-60% дешевле аналогичного керамического. Если сравнивать отделочный силикатный и клинкер, разница будет еще более существенной. В общем, достойный вариант как для возведения стен и перегородок, так и для отделки.
Недостатки
Давайте рассмотрим недостатки, которые имеет силикатный кирпич:
Высокое водопоглощение. ГОСТы по силикатному и керамическому кирпичу определяют только нижнюю границу водопоглощения. Причем она одинакова: поглощение влаги силикатом и керамикой должно быть не ниже 6%. Верхней границы нет. По факту, у силикатных изделий этот показатель находится в пределах 8-16%. У керамики ситуация, по крайней мере, не лучше. На самом деле 10-18%, это не так и много. Тем более что намокание силикат переносит без особого ущерба, а влагу одинаково легко поглощает и выпускает. Иначе все гаражи, которые в большинстве своем построены именно из этого материала, имели бы очень плачевный вид. А они выглядят очень неплохо, хотя в гаражах из силикатных кирпичей материал эксплуатируется в очень суровых условиях.
- Тяжелый. Если говорить о полнотелом силикатном кирпиче, то стандартный имеет вес порядка 4 кг ±300 гр (зависит от плотности). Если сравнить с керамикой тех же размеров — это 3,4-3,8 кг. Чуть меньше, но некритично.
- Хуже штукатурится. Это объективно, но с этим можно бороться. Первое — надо правильно подобрать штукатурку, с учетом того, что покрывать она будет силикат, в котором содержится, пусть и гашеная, но известь. Второе — гладкие стенки действительно хуже «держат» штукатурку. Это нивелируется применением штукатурной сетки.
Вообще, идеального строительного материала так и не придумали. Все имеют свои недостатки и силикат не исключение. Но он не так плох. Самое хорошее — технология проста. Если ее придерживаться, качество гарантировано. А хороший силикатный кирпич со временем не теряет прочности. Посмотрите на дома, построенные десятилетиями назад — на них нет высолов. Да, стены стали серыми, но не сыплются и не разрушаются. Да, он «не слишком теплый», но по современным нормам керамический кирпич тоже требует утепления. Так что это тоже не довод. В общем, ситуация неоднозначная
Как обычно, важно выбрать качественный материал, а это, пожалуй, самое сложное
ГОСТ или ТУ?
Сертификат на технические условия, подтверждающий, что при изготовлении кирпичей не были использованы материалы, содержащие радиоактивные элементы, и весь материал соответствует санитарно-гигиеническим нормам, можно получить в Роспотребнадзоре.Но наличие этого документа не будет гарантировать того, что кирпичи будут соответствовать общепринятым стандартам, они могут отличаться по размерам, процентному соотношению материалов в своём составе, а это может отразиться на пригодности к строительству.
Каждый производитель вправе оформить свои технические условия, они строятся по определённой схеме:
- Требования к технологическому процессу: состав смеси для создания кирпичей, алгоритм изготовления.
- Требования к безопасности: оговаривается, что в составе продукции используются экологически чистые материалы.
- Требования охраны окружающей среды: производство не наносит никакого ущерба природе.
- Правила приёмки и контроля над качеством определяет то, как на производстве проверяется только что изготовленная партия материала.
- Правила транспортировки и хранения.
- Рекомендации по использованию.
- Какие гарантии даёт производитель.
Эти технические условия могут быть абсолютно разными у каждого производителя, а чтобы быть уверенным в том, что приобретаемый кирпич соответствует общепринятым нормам, необходимо убедиться в наличии сертификата по ГОСТу. ГОСТ – это Государственный Отраслевой Стандарт, все требования к материалу едины. Для того чтобы убедиться, что все кирпичи соответствуют им, в специальных лабораториях проводятся исследования, результаты заносятся в протокол. По их итогам выдаётся сертификат, действие которого ограничено сроком до 3 лет.
Обратите внимание на то, что в сертификате качества должно быть указано, какому ГОСТу соответствует кирпич: первые цифры показывают, какая продукция сертифицируется. Следующее показывает, в каком году были приняты стандарты
Итак, строительный материал с сертификатом по ГОСТу 530—2012 принадлежит к керамическому кирпичу, отвечающему требованиям, принятым в 2012 году.
Достоинства и недостатки
Любой глиняный кирпич имеет свои слабые и сильные стороны, как и другие материалы.
К преимуществам можно отнести:
- высокие плотностные показатели;
- устойчивость к низким температурам;
- практичность использования;
- огнестойкость;
- экологичность;
- возможность осуществлять различные проекты независимо от сложности конструкции;
- большой ассортимент изделий;
- при наличии опыта кладку можно производить своими силами;
- эстетические качества.
Минусы:
- хрупкость;
- достаточно высокая стоимость определенных видов кирпича;
- при неблагоприятных факторах могут появляться высолы на поверхности;
- кладка требует определенных навыков.
Маркировка керамического кирпича
В маркировке керамического кирпича указывается полная информация о его типе. Проставляется размер кирпича в миллиметрах в формате: длина*ширина*высота. Обязательно указываются основные характеристики, приведенные выше. Чтобы расшифровать информацию, надо помнить условные обозначения материала каждого вида:
- К — кирпич
- Кл — клинкерный.
- Р — рядовой (строительный).
- Л — лицевой (отделочный, декоративный).
- Г — горизонтальные пустоты.
- По — полнотелый.
- Пу — пустотный.
- Ш — шлифованный.
- Пг — пазогребневой.
В маркировке указаны все ключевые характеристики, включая размер и тип
После указания размеров, через косую идет указание класса прочности, класс средней плотности и морозостойкость. Приведем несколько примеров маркировки и ее расшифровку:
- КР-р-по 250*120*65/1НФ/200/2,0/50. Читать надо это так: керамический кирпич (КР), рядовой (р), полнотелый (по). Размером 250*120*65 мм, 1НФ — формат и габариты. Далее идут: класс прочности М 200, класс средней плотности 2,0, что соответствует 1410-2000 кг/м³, морозостойкость F50 (50 циклов).
- КРГ-л 250*120*88/1,4НФ/50/1,2/75. Звучит это так: кирпич керамический (КР), с горизонтальными пустотами (Г), лицевой (л). Размер керамического кирпича 250*120*88 мм, типоразмер 1,4 НФ. Класс прочности М50, класс средней плотности 1,2, что соответствует весу 1010-1200 кг/м³. Морозостойкость 75 циклов (F75).
- КМ-пг 510/10,7НФ/150/0,8/75. Расшифровывается это обозначение так: камень керамический (КМ) с пазогребневым соединением (ПГ), габаритом рабочей части 510 мм, типоразмера 10,7 НФ. Марка прочности М150, класс плотности 0,8 (энергоэффективный), морозостойкость F 75.
На упаковке (палете) может быть нанесен логотип или другая информация по усмотрению производителя
Новый способ маркировки приближен к нормам ЕС. Стандарт не запрещает заводам в сопроводительных документах указывать дополнительные характеристики. Также можно наносить на упаковку дополнительную информацию, которая облегчает идентификацию производителя.
Красный (керамический)
Сырье
Им является обычная глина – продукт размывания водой горных пород. Основной компонент – полевой шпат. Если глина слишком жирная, для снижения избыточной пластичности в нее добавляется крупнозернистый песок, зола или шлак – отход металлургической промышленности. В тощую глину добавляется более жирная.
Разные сорта глины различаются размером зерна: оно может достигать миллиметра. Для производства кирпича оптимально зерно не более 0,005 мм.
Кроме того, применяется еще несколько типов добавок:
- Для снижения температуры обжига добавляются отходы стекла, опять-таки шлак и перлит.
- Пористую структуру глине придают выгорающие при обжиге добавки – уголь, торф и обычные опилки.
- Для окраски в различные цвета и оттенки используются минеральные стойкие к температуре красители: карбонатные породы, марганцевые, фосфорные и железные руды.
Красный строительный кирпич.
Состав
Каков химический состав красного кирпича?
Если добавки могут иметь весьма произвольный химический состав, то основа – размытый водой полевой шпат – довольно стабильна:
- Основная часть глины – кремнезем SiO2. Он составляет от 60 до 80 процентов ее массы.
- Глинозем Al2O3 – второй в списке (5 – 20%).
- До 8 процентов глины могут составлять оксиды калия, магния, натрия и кальция.
- Характерную красную окраску изделиям придает небольшое содержание окиси железа Fe2O3.
Оксид железа давно используется в качестве минерального красителя.
Производство
Оно осуществляется двумя основными способами:
- Из глины с влажностью 18 – 24%. Она формуется и проходит длительную сушку, после которой отправляется в печь для обжига.
- Из полусухой массы (влажность не превышает 8%) заготовки для обжига получаются прессованием. Такое производство достаточно высокотехнологично и энергоемко, однако существенно сокращает продолжительность производственного цикла.
Первый метод чаще используется на небольших по объемам полукустарных производствах. Второй характерен для крупных предприятий с годовой производительностью более миллиона кирпичей.
Ключевая фаза производства – обжиг – приводит к спеканию частиц глины в единую массу. Температура в туннельной печи во время обжига красного кирпича достигает 1050 градусов; продолжительность операции может достигать суток. Дело в том, что быстрый нагрев и быстрое охлаждение в равной степени губительны для продукта: ускоренное испарение воды и внутренние напряжения при неравномерном нагреве неизбежно вызовут повреждения.
Состав и способ производства
В стандарте ГОСТ 379-2015 силикатный кирпич и блоки определяются как изделия из смеси кремнеземистых материалов и извести или компонентов, содержащих известь. Допускается также использование красящих пигментов и легких заполнителей. Метод производства — прессование. Так что большая часть силикатного кирпича — это песок (около 90%), остальное — известь и пигменты. Редко для снижения массы отделочного материала используют заполнитель. Увлажненная смесь прессуется, затем обрабатывается паром в автоклаве под давлением.
Сформованные в прессе кирпичи поступают в автоклав, где обрабатываются паром при высоком давлении
Как видим, вредного в этом материале нет ничего. Некоторых настораживает известь, некоторая часть которой может остаться в свободном состоянии. Ведь силикатный кирпич только обрабатывается паром (при давлении в 10-12 атмосфер и температуре около 200°C). Теоретически, некоторая доля извести может остаться непрореагировавшей (не погасится).
Есть и пазогребневые блоки, которые облегчают процесс возведения перегородок
В общем, это, конечно, возможно. Но непогашенная известь будет реагировать с водой, которая может впитываться в силикатный кирпич. В таком случае она погасится. Если во время реакции материал замерзнет, будем наблюдать так называемые «отстрелы». Когда после замерзания часть стенки отваливается, как отрезанная. Если видим такое явление, это значит, что было допущено нарушение технологии. Потому что множество домов из качественного силиката стоят десятилетиями, выдерживают не одну зиму и весну без видимых изменений. В общем, качественный силикатный кирпич можно применять для кладки наружных и внутренних стен. Именно это и сказано в ГОСТе.
Пустотелость
В целях снижения массы изделия и его теплопроводности в нем оставляются полости разной формы. Пустотелым может быть как рядовой, так и облицовочный керамический кирпич. Форма и глубина отверстий задается технологией и может быть самой разной: круглой, щелевидной или прямоугольной. Пустоты в теле изделия располагаются вертикально или горизонтально, в некоторых разновидностях они делаются сквозными в других закрытыми с одной из сторон.
Направление отверстий по отношению к плоскости нагрузки оказывает заметное влияние на показатель механической прочности. Так, кирпич с горизонтальными пустотами нельзя использовать при кладке несущих стен, возможно его разрушение под действием массы строительной конструкции. При изготовлении пустотелых блоков экономиться до 13 % сырья, что снижает их стоимость и делает более доступными.
Улучшения теплотехнических характеристик кирпича возможно путем повышения его пористости. Для этого в сырую смесь добавляют определенное количество шихты: мелко нарезанной соломы, торфа или опилок. Включения в процессе обжига выгорают и в теле образуются поры, заполненные сухим воздухом. Это обстоятельство оказывает значительное влияние на теплопроводность строительного материала.
Полнотелый керамический кирпич.
Пустотелый керамический кирпич с пустотами прямоугольной формы.
Пустотелый керамический кирпич с пустотами прямоугольной формы.
Пустотелый керамический кирпич с круглыми полостями по центру.
