Расширительный бачок для систем отопления

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

• в виде диафрагмы;
• баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

• для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
• баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Расчет расширительного бака

Для начала немного уточним информацию: расширительные емкости открытого типа (атмосферные) могут ставиться и на системы с принудительной циркуляцией, это выбор домовладельца

Мы заострили на этом внимание, поскольку изготовить в домашних условиях мембранный бачок закрытого типа вряд ли получится, а вот открытый – без проблем

Но вначале надо понять, какие у него будут размеры, а для этого провести соответствующий расчет.Не вдаваясь в дебри формул, применим старый проверенный способ определения вместительности бачка. Зная, что при нагревании от 20 ºС до 80 ºС вода прибавляет в объеме ориентировочно 4—5%, посчитаем количество воды в системе. При этом следует учесть:

• объем котлового бака – по технической документации производителя;
• вместительность радиаторов – по паспорту на изделие;
• количество теплоносителя в трубах.

Расчет объема воды в трубах достаточно прост. Измеряются длины всех магистралей и подводок с распределением по диаметрам. Затем просчитывается площадь поперечного сечения трубы каждого диаметра и умножается на ее протяженность. Все результаты складываются и получается общее количество воды, к которому прибавляется объем теплоносителя в котле и батареях.

Взяв 5% от общего количества и прибавив еще 5% запаса, определяем, что расширительные бачки открытого типа должны вмещать десятую часть от того, что есть в системе. Ну а зная объем, нетрудно определиться с размерами емкости.

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Модели серии Zilmet ОЕМ-Pro

Этот бак расширительный для системы отопления отзывы, как правило, получает положительного характера. Многие покупатели его нахваливают за прочный корпус. Также в устройстве применяется неплохой предохранитель. Мембрана у бака используется только одна. Если доверять экспертам, то стирается она медленно. Устанавливать модель рекомендуется за радиаторной решеткой.

Также стоит отметить, что модификация не боится высокой температуры. Максимум допускается 10 литров теплоносителя. Воздушная камера применяется небольшого объема. Выходной клапан в устройстве рассчитан на большие нагрузки. Показатель предельного давления составляет не мене 2 Па. Термостат рекомендуется подключать за стойкой над смесителем. Для газовых котлов модификация подходит замечательно. Цена на нее колеблется в районе 1700 руб.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	991,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Расчет

Чтобы определить объем расширителя, можно опираться на несколько разных способов. Для этого советуют обратиться к мастерам в специальных бюро. Как правило, для проведения всех необходимых расчетов они используют особые программы, позволяющие учитывать все особенности и нюансы, которые оказывают влияние на работу отопительной системы. Однако нужно учесть, что услуги таких специалистов в большинстве случаев являются дорогими.

Расчет объема бачка можно произвести и самостоятельно. Для этого следует использовать общепринятую формулу. В данном случае надо быть максимально внимательным, поскольку даже маленькая ошибка может привести к получению неверных значений

При расчете важно учитывать абсолютно все нюансы: и объем отопительной системы, и конкретный тип теплового носителя, и даже его физические свойства

В приведенной формуле:

• С – это общий объем теплового носителя в системе;
• Pa min – показатель изначального абсолютного давления в резервуаре;
• Pa max – самый большой параметр давления, который может иметь место в агрегате.

Если же вы боитесь ошибиться либо у вас нет времени на проведение всех требуемых расчетов, то стоит обратиться к помощи специальных онлайн-калькуляторов. Правда, в таком случае рекомендуется перепроверить полученные результаты на нескольких сайтах, чтобы не столкнуться с неправильной работой того или иного портала.

Некоторые люди делают проще – прикидывают нужные параметры на глаз. При этом удельную емкость отопительной системы приравнивают к 15 л/кВт. В результате получатся примерные значения. Но учтите, что обращаться к этому способу разрешено только в процессе технико-экономического обоснования.

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

• открытые;
• закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

• Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
• Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Виды и критерии выбора

Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).

Открытые расширительные баки широко распространены, но имеют следующие недостатки:

• большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
• необходимо постоянно контролировать уровень жидкости;
• есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.

Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.

Мембраны баллонного типа имеют такие преимущества, как:

• широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
• возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
• простое задание минимального давления для любых систем.

Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.

Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:

• материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
• материал и покрытие корпуса, устойчивость к возникновению ржавчины;
• соответствие санитарно-гигиеническим нормам;
• исполнение (способ монтажа).

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре

Это особенность и лежит в основе устройства и применения в системе.

Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.

Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.

Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.

Давление воздуха в бачке

Вода или теплоноситель в системе отопления всегда находится под давлением. В частных домах оно составляет 1.6-2 атм., в многоэтажных – в разы больше. Чтобы теплоноситель в нормальном режиме работы не терял давление, верхняя часть расширительного мембранного бачка должна быть заполнена воздухом.

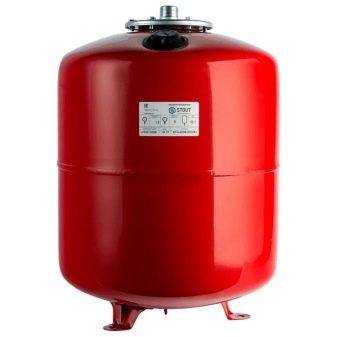

Давление воздуха в верхней камере должно быть на 0,2 атм. ниже, чем давление теплоносителя в системе. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос. Единственное что может понадобиться – переходник.

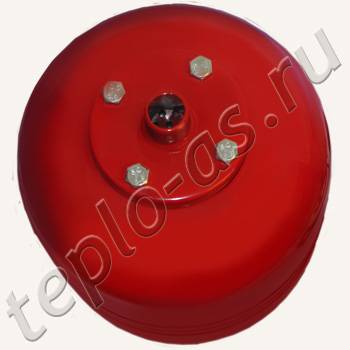

В верхней части расширительного бака находится ниппель с золотником. По принципу работы они такие же, как в автомобильных или велосипедных колесах. Чтобы спустить воздух достаточно нажать на небольшой язычок внутри него.

Некоторые производители заполняют бачок не воздухом, а азотом. На самом деле от этого эффективность его работы нисколько не изменится. Это рекламный ход – так вас пытаются принудить покупать более дорогое оборудование.
