Устройство
Комплектация биметаллического радиатора отопления двухслойная:
- Внутренний слой – это стальная сердцевина, состоящая из верхнего и нижнего коллектора, которая имеет Н-образную форму (рис. 2). Коллекторы соединены трубой теплопроводом — именно по этой трубе и идет теплоноситель. Внутренняя металлическая конструкция идеально подходит для системы отопления, то есть хорошо держит давление.
- Внешний слой – это декоративная оболочка, которая выполнена из нескольких пластин (в виде секций) или в виде сплошной панели (рис. 2).

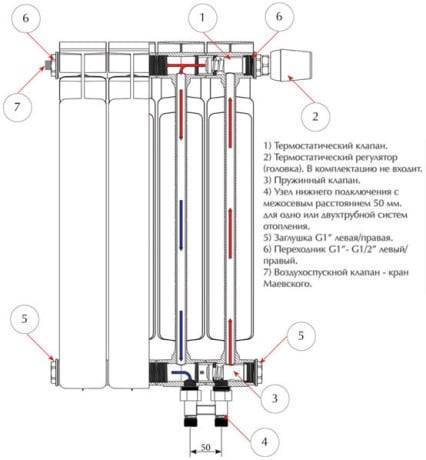

Рис. 2 Конструкция биметаллического радиатора
Секционная конструкция биметаллического прибора отопления имеет внутри герметичные крепления. Такая конструкция имеет существенное преимущество: радиатор можно увеличить (нарастить) или же уменьшить.
Тепловые характеристики биметаллического прибора заключаются также и в материалах изготовления. Есть 2 вида:
- Медь и алюминий. Такой вид радиаторов имеет достаточно хорошие характеристики. Медь обладает высокой теплопроводностью, не поддается коррозийным процессам. Также этот прибор имеет большую мощность.
- Сталь и алюминий. Такой вариант изготовления радиаторов может быть без сердцевины в виде труб, а просто с усиленными сталью каналами. Такой вариант обладает большей теплоотдачей. И в этой конструкции не возникает закупорок.
Биметаллические батареи отопления укомплектованы каналами с малым диаметром проходимости. А это значит, что требуется небольшое количество теплоносителя. Это значительный плюс для эффективной работы системы отопления, так как функции термостата будут молниеносно выполняться. Технология, по которой создают отопительные устройства биметаллического типа достаточно сложная. Это литье, выполняющееся под воздействием высокого давления. А также некоторые модели изготавливаются с помощью точечной сварки.
Биметаллические батареи отопления, то есть секции соединяются резьбовыми ниппелями, а также с помощью сварки. Сварочное соединение выдерживает большее давление в системе отопления и температуру. У сварочных моделей температура достигается до 1350С, а у ниппельных – 1100С.
Характеристики радиаторов. Как сравнить и выбрать лучшие
Чтобы правильно выбрать радиатор для квартиры, офиса или частного дома, нужно сравнить преимущества и недостатки по ряду характеристик.
Важно! Некоторые радиаторы китайского производства, несмотря на заявленные характеристики, в лабораторных условиях показывают расхождения результатов — до 35%. Будьте аккуратны при выборе производителя
Уровень теплоотдачи
Для комфортного отопления 1 кв. м. квартиры с высотой потолков 2,7 м требуется теплоотдача 100 Вт. Каждая секция алюминиевого радиатора может обеспечить до 212 Вт, а биметаллического — максимум 185 Вт.
Гидроудары и высокое давление
Гидроудар — это скачок давления в трубе, который появляется:
- в момент перебоя циркуляционного насоса на станции;
- из-за наличия воздушных зон в трубопроводе;
- при резком закрытии крана, запорной арматуры.
Гидроудар длится доли секунд – но этого времени достаточно, чтобы привести к поломке радиатора. Алюминий — не самый надежный металл для домов с центральным отоплением и выдерживает до 16 атм., в то время как биметаллические модели со стальным сердечником спокойно принимают на себя 20 атм., а некоторые — все 40 атм.
Максимальная температура теплоносителя
Для алюминиевых радиаторов — это 110 градусов. Интересно, что алюминий реагирует на изменение температуры быстро, и вмещает большой объем — до 0,46 л. Это плюс. Биметаллические вмещают всего 0,18 л воды, зато и температуру выдерживают выше — до 130 градусов.
Надежность и долговечность
Алюминий подвержен коррозии, поскольку сам по себе не защищен от контакта с водой. В хороших алюминиевых моделях используют высококачественные сплавы, которые гарантируют долговечность. Но эта долговечность все равно уступает биметаллу, ведь сталь коррозии не подвергается вообще.
Простота установки
Биметаллические радиаторы рекомендуется чаще промывать, потому что диаметр стальной трубы внутри небольшой, могут случаться засоры.
В целом их устанавливать проще, потому что меньше риск деформации. И биметаллические, и алюминиевые модели спокойно крепятся набором ключей и фасонными элементами, без мощных кронштейнов.
Выбираем радиаторы отопления, какие лучше – алюминиевые или биметаллические?
Выбирая приборы отопления, важно не ошибиться и приобрести оборудование, имеющее оптимальные технические и эксплуатационные характеристики. Главными аспектами, оказывающими влияние на отбор продукции, являются особенности конструкции батареи, качество сборки, теплоотдача и устойчивость к механическому и химическому воздействию
Чем отличаются биметаллические радиаторы от алюминиевых?
Определяя, что лучше, алюминиевый или биметаллический радиатор отопления, в первую очередь следует обратить внимание на особенности конструкции. То как устроена батарея, влияет на эксплуатационные характеристики и теплоотдачу
Биметаллические батареи
Биметалл – это конструкция из двух различных металлов. Сердечник изготавливается из меди или стали, а оболочка алюминиевого сплава. Особенность конструкции не дает возможность использовать в качестве сердечника трубы большого диаметра, поэтому существует большая вероятность засорения батареи в процессе эксплуатации. Рекомендуется регулярно промывать секции.
Алюминиевые батареи
Состоят из наборных секций, изготавливаемых посредством литья или экструзии. Последний способ не используется в странах ЕС. Батареи экструзивного типа производят китайские и несколько отечественных производителей.
Какие радиаторы качественнее, биметалл или алюминий?
Принципиальное отличие алюминиевых отопительных радиаторов от биметаллических состоит в том, что в конструкции последних предусмотрен сердечник из металла, отличного от используемого для оболочки. Это влияет на параметры и эксплуатационные характеристики батареи.
Теплоотдача радиаторов – у алюминиевых батарей одна секция имеет производительность 200 Вт. Мощность биметаллического оборудования со стальным сердечником не больше 180 Вт. Производительность секции алюминиево-медных радиаторов, также 200 Вт.
Биметаллические приборы отопления со стальной сердцевиной легко переносят скачки давления в 20 атм., а некоторые производители изготавливают сердечник способный выдержать гидроудар с мощностью в 40 атм.
Алюминий реагирует на любые примеси, поэтому стенки секций при подключении к центральному отоплению быстро истончаются, появляются протечки. В этом случае, выбор радиатора отопления между алюминием или биметаллом явно в пользу последнего.
Какой радиатор выбрать, из алюминия или биметалла?
Решающую роль в определении играет конструкционное различие радиаторов из алюминия и биметалла. Устанавливать алюминиевые секции лучше для частных систем отопления. Давление в трубопроводе, даже при использовании циркуляционного оборудования, редко превышает несколько атмосфер, а хозяин дома сможет проследить за качеством теплоносителя и таким образом продлит сроки эксплуатации.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Как выбрать радиатор отопления: советы специалистов
Даже зная качественные характеристики каждого вида радиаторов отопления, нужно знать еще один момент – как выбрать лучший радиатор отопления? Дело в том, что на рынке имеются радиаторы с разным количеством секций, разной мощностью. Но специалисты утверждают, что разобраться во всех этих нюансах достаточно легко – главное, обладать минимальными знаниями.
Количество секций радиатора отопления будет зависеть от следующих факторов:
- из какого материала был построен дом – панели или кирпичи;
- количество окон в каждом помещении и их расположение;
- площадь помещения;
- какие окна установлены – деревянные или пластиковые;
- сколько стен в каждом помещении выходят на улицу.
Стоит обратить внимание при выборе радиаторов отопления и на стоимость рассматриваемого изделия – например, самыми дорогими будут панельные радиаторы, а самыми дешевыми – алюминиевые. Выбор радиаторов отопления достаточно большой – каждая торговая точка может привести к затруднению даже самого скептически настроенного человека
Эта статья поможет сделать хотя бы предварительный вывод, а окончательное решение можно принимать только после консультации со специалистами.
Выбор радиаторов отопления достаточно большой – каждая торговая точка может привести к затруднению даже самого скептически настроенного человека. Эта статья поможет сделать хотя бы предварительный вывод, а окончательное решение можно принимать только после консультации со специалистами.
Выбор материала: алюминий либо биметалл
Схема устройства алюминиевого радиатора.
Комплекс из алюминия, воды и железа становится местом действия неприятных процессов, которые вызывают коррозию труб. Если учесть, что срок использования радиаторов должен быть как минимум несколько десятков лет, то применение алюминия в отопительной системе из металла недопустимо. Тем не менее, алюминий и медь имеют гораздо более высокое качество теплопроводности, нежели чугун либо сталь.
Таким образом возникает спор. Вследствие несовершенства системы каждый человек, который использует подобные устройства, теряет достаточно высокие суммы. Ведь для того, чтобы осуществить топку помещений, необходимо достигнуть более высокой температуры горячей воды, теплоносителя в комплексе отопления, скорости и, собственно, давления. Это подразумевает то, что котел и насосы должны работать с большей интенсивностью. Оборудование изнашивается с течением времени, а расходы на отопление повышаются. Однако алюминий и медь применять все же не рекомендуют, даже несмотря на более экономичные их качества.
Плюсы и минусы биметаллических батарей отопления
Радиаторы из биметалла отличаются от популярных алюминиевых не только наличием стальных внутренних элементов, но и отсутствием некоторых недостатков.
Батарея из биметалла
Преимущества:
- высокая теплоотдача;
- механическая прочность, стойкость к гидроударам и высокому давлению;
- невосприимчивость металлических элементов к коррозии;
- малое количество используемого теплоносителя;
- секционная конструкция, используемая во многих моделях, позволяет с лёгкостью добавлять или снимать секции;
- современный дизайн, позволяющий прибору гармонично вписаться в интерьер любого помещения;
- небольшой вес;
- продолжительный срок службы.
Недостатки
За эффективность и отличное качество приходится платить в буквальном и переносном смысле:
- Во-первых, это самый дорогой тип радиаторов на рынке.
- Во-вторых, у них есть одна особенность: время от времени они издают характерный звук, похожий на щелчок. Это объясняется разницей между температурным расширением стали и алюминия.
В статье «Лучшие радиаторы отопления» можно сравнить биметаллические батареи с моделями из другого материала.
Эффект с комфортом
При массе секций в 2—4 раза меньше чугунных радиатор из биметалла отдаст на 7—20% больше тепла (1500—1700 Вт). Повышенный коэффициент теплоотдачи признан атрибутом энергоэффективного жилья.
Важное достоинство радиаторов с большим числом ребер — невысокая температура корпуса (40—45 °C). Отопление происходит в режиме, щадящем для микроклимата и безопасном для обитателей жилища
Стоимость батарей из биметалла делает нецелесообразным его применение в частном доме, где вода не имеет присадок, давление в сети невелико.
Но, приезжая в загородные дом на выходные, биметаллом придется нагревать заметно меньший объём теплоносителя, чем алюминием, чугуном. При периодическом протапливании малая инерционность системы отопления выгодна.
Стальные радиаторы отопления
Панельные стальные радиаторы
Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.
Устройство стального панельного радиатора.
Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.
Производители: Это в основном европейские страны – Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.
+ Плюсы:
- Инерционность – низкая, отдача тепла – отличная.
- Объем теплоносителя мал, потребление энергии – небольшое.
- Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
- Крайне низкая цена.
– Минусы:
- Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
- Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
- Из-за конвекции возможны сквозняки и поднятие мелкой пыли.
Трубчатые стальные радиаторы
Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.
Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.
Производители:
Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели “РС” и “Гармония” еще и защищены от коррозии полимерным покрытием.
Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).
Главные характеристики:
- Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
- Тепловая мощность (общая) – 1200-1600 ватт.
- Температура горячей воды (максимум) – 110-120 градусов.
- рН воды – 8,3-9,5.
Детально о характеристиках биметаллических радиаторов
Выбирая радиаторы, нужно как следует изучить паспорт облюбованной модели. А теперь – о том, какие важные параметры там указаны.
Теплоотдача
Количества тепла, отданного радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Среднее значение теплоотдачи у батарей из биметалла – от 170 до 190 ватт. Это просто шикарно.
Теплопередача происходит как путем нагрева воздуха, так и благодаря особой конструкции радиаторов – путем конвекции.
Выдерживаемое давление при работе
Оно составляет от 16 до 35 атмосфер и зависит от модели и производителя. Если система отопления централизованная, то стандартное давление не больше 14 атмосфер, а в автономной системе – порядка не более 10 атмосфер. Чтобы батарея не лопнула при повышении давления, обычно изготовитель указывает этот параметр с запасом.
Межосевое расстояние
Это расстояние (в миллиметрах), на которое отстоит верхний коллектор радиатора от нижнего. Стандартные значения таковы: 800, 500, 350, 300 и 200 миллиметров. Такое разнообразие позволяет выбрать батарею, которая хорошо впишется в имеющуюся разводку отопительных труб.
Чаще всего бывают востребованы радиаторы с 50, 35 и 20 сантиметрами между осями коллекторов.
Предельная температура теплоносителя
В основном радиаторы из биметалла способны выдержать горячую воду до 90 градусов. Иной раз изготовитель слегка лукавит, обещая, что и кипяток в 95 градусов будет батареям нипочем. Не стоит этому верить – более 90 С никто из производителей не выпускает. К данному показателю стоит присмотреться – от него зависит и коэффициент отдачи тепла.
Надежность и срок жизни
Учитывая характеристики биметаллических радиаторов отопления, лет двадцать можно ими спокойно пользоваться. Никакого обслуживания при этом не требуется. Это довольно хороший срок.
Легкость установки
Секции данных радиаторов абсолютно идентичные. Это позволяет устанавливать их хоть слева от подходящей трубы отопления, хоть справа. Там, где подходит труба, к радиатору подсоединяют патрубок. С противоположного конца монтируется заглушка, которую завершает кран Маевского (сбоку), а также еще одна заглушка (снизу).
Кран, названный по имени его изобретателя – Маевского – весьма удобное приспособление. В начале сезона отопления частенько возникает проблема с «завоздушиванием» системы – из-за воздуха, остающегося в трубах, батареи остаются холодными. Кран Маевского позволяет стравить из радиатора лишний воздух, не отключая весь стояк. Что хорошо – это можно сделать самостоятельно, не прибегая к помощи вызванных мастеров.
Кроме упомянутых выше, выпускают также и радиаторы с патрубками, расположенными с нижней стороны. К ним подключается клапан с термостатом, управляющим температурой воздуха в комнате. Патрубки, заглушки и кран Маевского входят в комплект каждого биметаллического радиатора. Также к нему полагается и набор кронштейнов для установки батареи на стене.
Лучшие биметаллические радиаторы с нестандартным расстоянием между осями
Такие модели могут иметь крайне замысловатый дизайн, что сказывается на межосевом расстоянии, параметрах теплоотдачи и вариантах подвода.
TIANRUN Rondo 150 – прочный и надежный отопительный прибор
4.9
★★★★★оценка редакции
93% покупателей рекомендуют этот товар
Смотрите обзор
Эта компактная напольная модель выдерживает давление до 25 бар при температуре теплоносителя до 135°С. Такая прочность достигается благодаря использованию цельного стального каркаса. Отсутствие протечек между секциями гарантируют высокопрочные кованые ниппели из стали и специальные силиконовые прокладки.
Несмотря на крайне компактные размеры с межосевым расстоянием всего 150 мм, радиатор обладает неплохой тепловой мощностью (95 Вт при температуре теплоносителя 70°С).
Достоинства:
- Высокая прочность и надежность
- Неплохие технические и эксплуатационные характеристики.
- Продуманная геометрия ребер корпуса.
- Небольшой вес.
Недостатки:
Напольный кронштейн не поставляется в комплекте.
Tianrun Rondo – хорошее решение для отопления помещений с большой площадью остекления.
SIRA Gladiator 200 – компактная батарея
4.7
★★★★★оценка редакции
82% покупателей рекомендуют этот товар
Настенный биметаллический радиатор с классическим боковым подводом получил конструкцию, ориентированную на безопасность при эксплуатации. Главной особенностью этой модели являются ее небольшие габариты – как следствие уменьшенного до 20 см межосевого расстояния.
Несмотря на компактность, биметаллический радиатор обладает весьма неплохими показателями рабочего давления (35 бар) и прекрасно переносит температуру до 110 °С. Однако габариты сказались на скромной теплоотдаче – всего 92 Вт на секцию.
Достоинства:
- Надежность.
- Компактность.
- Небольшой вес.
- Высокое рабочее давление.
- Элегантный дизайн.
Недостатки:
Посредственная теплоотдача.
SIRA Gladiator – вполне подходящая модель для обогрева маленьких помещений.
Преимущества и недостатки
Если сравнивать биметаллические батареи с другими отопительными приборами, то следует отметить, что они обладают целым рядом преимуществ:
- внешняя поверхность в виде алюминиевых пластин с большой площадью передает большой объем тепла, поэтому их теплоотдача в 3 раза выше, чем у стальных батарей, что позволяет более рационально использовать тепловую энергию теплоносителя;
- повышенная устойчивость к отложениям из ржавчины и извести, гладкая стальная или медная внутренняя поверхность не способствует образованию отложений из различного мусора, присутствующего в теплоносителе. Медно-алюминиевые батареи не ржавеют при спуске теплоносителя. Такого же эффекта можно достичь, если купить радиаторы, стальной сердечник которых покрыт защитным слоем из алюминия или изготовлен из нержавеющей стали;
- с горячей водой соприкасается сталь или медь, которые более устойчивы к агрессивной среде, чем алюминий, поэтому батареи достаточно прочные;
- можно устанавливать в автономные и централизованные системы, так как и сталь, медь выдерживают достаточно высокое давление и устойчивы к гидравлическим ударам;
- биметаллические батареи гораздо легче чугунных и стальных;
- при правильном выборе и монтаже способны прослужить без обслуживания и ремонта 20−25 лет;
- обладают эстетически привлекательным внешним видом, что позволяет сочетать их с любым интерьером;
- конструкция приборов из стали и алюминия позволяет регулировать мощность посредством изменения количества секций.
Основной недостаток данного вида отопительных батарей- относительно высокая стоимость, обусловленная сложной технологией производства. Однако, если учесть высокую теплоотдачу и возможность выбрать оптимальное количество секций, стоимость не будет запредельной.
Существуют еще два недостатка, которые относятся только к отдельным видам этих отопительных приборов. В батареях со стальными коллекторами, которые не покрыты защитным слоем изнутри, может образоваться слой ржавчины при спуске теплоносителя. Существуют так же модели, в которых толщина стальных коллекторов недостаточная. Поэтому при покупке следует выяснить все технические характеристики.

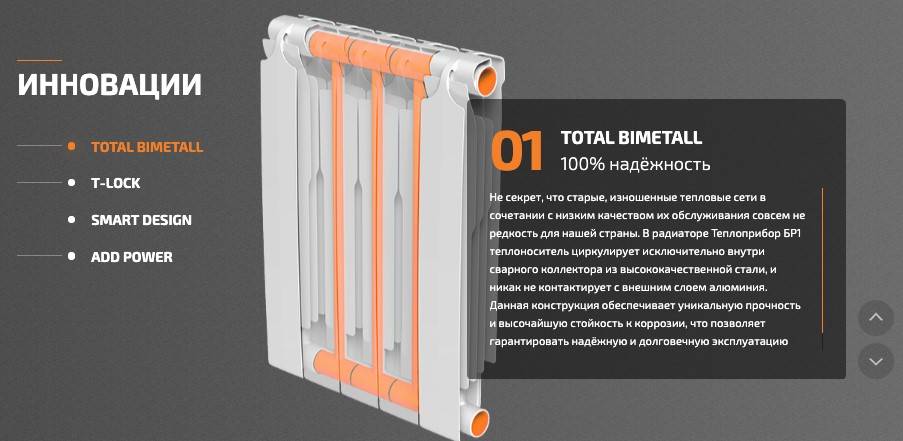

Конструкция и принцип работы биметаллического радиатора
Если описать конструкцию упрощенно, то она представляет собой стальной радиатор, который помещен в алюминиевую оболочку. Теплоноситель не соприкасается с алюминием и не окисляет его, вода контактирует только со стальными элементами конструкции. Благодаря алюминиевому корпусу гарантирована хорошая теплоотдача и красивый внешний вид.
Компании-производители указывают в документации максимальное давление, которое способны выдержать такие радиаторы, – до 35-40 атмосфер, что в разы выше, чем показатели отопительных приборов, изготовленных из других материалов. Срок службы – до 20 лет, поэтому высокая цена биметаллического радиатора сполна окупается.
Секционные или цельные?
В большинстве своем биметаллические радиаторы состоят из определенного числа секций. Другими словами, в процессе изготовления изделия сначала целиком создается отдельная секция. а потом нужное количество секций соединяются между собой. В качестве фиксирующего элемента используют ниппели.
Отметим, что кроме секционных радиаторов в продаже доступны и цельные батареи, выполненные из металла. Сразу же из стали изготавливается сердечник нужного размера. Потом его заворачивают в выполненную из алюминия фигурную оболочку. Готовая батарея из биметалла обладает прекрасными характеристиками. Вероятность того, что она лопнет в процессе эксплуатации, исключена даже в условиях давления 100 атм.
Выводы и полезное видео по теме
Видео-обзор наглядно демонстрирует особенности конструкции композитных радиаторов и основные требования, которым должен отвечать качественный прибор:
Полноценные биметаллические радиаторы сочетают в себе положительные характеристики обеих материалов. Батареи отличаются высокой тепловой мощностью, стойкостью к гидроударам и отличными декоративными свойствами. Их приобретение – оправданная инвестиция при условии покупки сертифицированного товара.
Расскажите о том, как выбирали биметаллический прибор отопления для собственной квартиры или загородного дома. Поделитесь, какой аргумент стал решающим в вашем выборе? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте тематические фотоснимки.
Заключение
В первую очередь, при покупке новых радиаторов отопления следует обратить внимание на основной материал, из которого они изготовлены. Алюминий и сталь использовать не рекомендуется, так как первый вариант страдает от ускоренной коррозии, в то время как второй — от малейших перепадов давления
Биметаллические конструкции существенно дороже аналогичных типов изделий. Однако, если в первую очередь вы обращаете внимание на такие показатели, как долговечность, качество и надежность, тогда лучше биметаллических радиаторов не найти. Желательно заплатить один раз и не сталкиваться с поломками 10-25 лет, чем купить менее надежное устройство, и вызывать мастера перед наступлением очередного отопительного сезона.
