Как определить, пучинистый грунт или нет

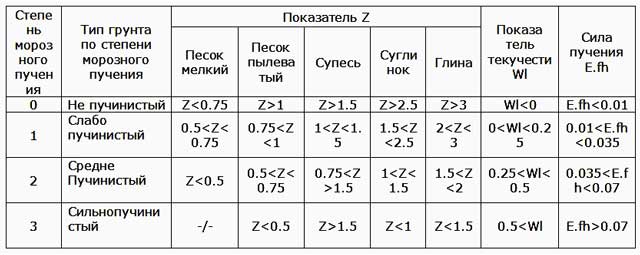

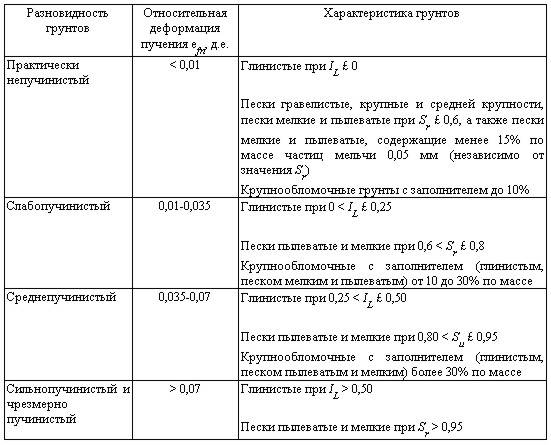

Степень пучинистости грунтов

Степень пучинистости грунтов	Мелкий песок, Z	Пылеватый песок, Z	Супесь, Z	Суглинок, Z	Глина, Z	Показатель текучести Jl	Относительная деформация пучения Efh
Грунты непучинистые	> 0,75	> 1	> 1,5	> 2,5	> 3	<0,75	< 0,01
Грунты слабопучинистые	0,5 – 0,75	0,75 – 1	1 – 1,5	1,5 – 2,5	2	0 – 0,25	0,01 – 0,035
Грунты среднепучинистые	<0,5	0,5 – 0,75	0,75 – 1	1 – 1,5	1,5 – 2	0,25 – 0,5	0,035 – 0,07
Грунты сильнопучинистые	–	<0,5	<0,75	<1	<1,5	>0,5	> 0,07

• Основной показатель – это относительная деформация пучения Efh, которая определяется отношением величины подъема поверхности вспучивающегося основания к толщине промерзшего слоя.
• Показатель Z – это разница между величиной УГВ и глубиной сезонного промерзания, значение которой равно 1,2 м для отапливаемых зданий, и 1,5 м – для неотапливаемых зданий.

Если степень пучинистости по показателям Z и Jl (текучести) отличаются, то принимается большее значение.

Так как пучинистые основания проявляют свои негативные свойства при условии насыщения водой, то существует еще один способ классификации, учитывающий условия увлажнения основания зданий по характеру рельефа местности.

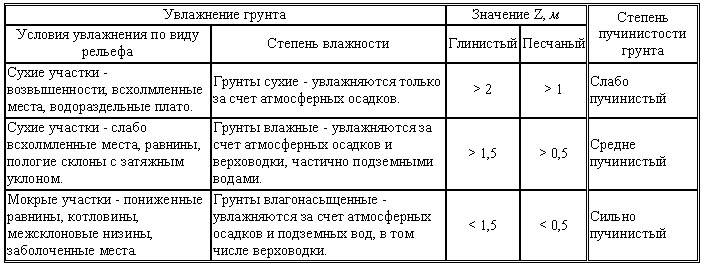

Тип грунтовых условий	Условия увлажнения грунтового основания по характеру рельефа местности.	Степень пучинистости
1	Возвышенные и всхолмленные места, водораздельные плато, где грунты могут увлажняться только от атмосферными осадками.	Слабопучинистые
2	Равнины, слабовсхолмленные места, пологие склоны с затяжными уклонами, где грунтовые основания увлажняются атмосферными осадками и верховодкой, только частично грунтовыми водами.	Среднепучинистые
3	Низины, котловины, заболоченные места, в которых грунтовые основания увлажняются и водонасыщаются атмосферными осадками, верховодкой и грунтовыми водами.	Сильнопучинистые

То есть, если по показателям Z и Jl основание относится к  слабопучинистым, но участок строительства расположен в низине или котловине, то следует считать, что грунты сильнопучинистые.

Таким образом, пучинистый грунт – это песчаный или глинистый  грунт, подверженный увлажнению и  сезонному промерзанию.

Чем опасно морозное пучение

Совместное воздействие на грунт влаги и низких температур приводит к увеличению его объема. Для любого здания особую опасность представляют неравномерные деформации, которые характерны для морозного пучения. Это вызвано тем, что грунт под наружными стенами нагревается от здания слабо, а в середине дома температура выше ноля.

Трещина возникшая из-за пучения.

Наружные стены, а особенно углы, способны подниматься относительно начальной отметки на 15 см. При этом деформаций под внутренними стенами не происходит или они малы. Неравномерное поднятие приводит к появлению в стенах наклонных трещин.

Также морозное пучение оказывает негативное воздействие на боковую поверхность фундамента.

ОПЫТ ПРИМЕНЕНИЯ ТЕПЛОИЗОЛЯЦИОННЫХ МЕРОПРИЯТИИ В ПРАКТИКЕ СТРОИТЕЛЬСТВА

7.1.
Теплоизоляционные мероприятия, применяемые в практике фундаментостроения,
подразделяются на временные (только на период строительства) и на постоянные (с
учетом их действия в течение всего срока эксплуатации зданий и сооружения).

Во
время строительства вокруг фундаментов зданий и сооружений рекомендуется
применять временные теплоизоляционные покрытия из опилок, шлака, керамзита,
шлаковаты, соломы, снега и других материалов в соответствии с указаниями по
предохранению грунтов и грунтовых оснований от промерзания.

К
постоянным теплоизоляционным мероприятиям относятся отмостки, укладываемые на
теплоизоляционную подушку из шлака, керамзита, шлаковаты, поролона,
прессованных торфяных плит, сухого песка и. др. материалов.

Уложенные
теплоизоляционные отмостки вокруг строящегося здания обычно разрушаются при
дальнейших монтажных работах движением механизмов и после полного окончания
строительных работ их требуется перестраивать, что не всегда выполняется, а
поэтому создаются условия для неравномерного водонасыщения грунтов и глубины
промерзания грунтов возле фундаментов.

Наибольший
теплоизоляционный эффект достигается в тех случаях, когда материал подушки
находится в сухом состоянии, но часто теплоизоляционный материал, уложенный в
корыто, водонасыщается осенью перед промерзанием и от этого снижается
теплоизоляционный эффект.

В
некоторых случаях вместо устройства отмосток применяют задернение поверхности
грунта у наружных стен и, как показывает опыт, промерзание грунта под
растительным покровом снижается на половину по сравнению с глубиной промерзания
грунта под оголенной поверхностью грунта.

МЕРОПРИЯТИЯ ПО УСТРОЙСТВУ МАЛОЗАГЛУБЛЯЕМЫХ ФУНДАМЕНТОВ НА ПУЧИНИСТЫХ ГРУНТАХ

6.4.
Малозаглубляемые фундаменты на локально уплотненном основании нашли применение
при строительстве зданий и сооружений сельскохозяйственного назначения на средне-
и слабопучинистых грунтах. Локальное уплотнение грунтов достигается забивкой
фундаментных блоков в грунт или установкой сборных блоков в гнезда,
вытрамбованные при помощи инвентарного уплотнителя динамическим способом, что
повышает степень индустриализации строительных работ, снижает стоимость,
трудовые затраты, и расходы стройматериалов.

Локально
уплотненное грунтовое основание под фундаментом приобретает улучшенные
физико-механические свойства и имеет значительно большую несущую способность. В
результате повышенного давления на грунт и его большей плотности резко
снижаются деформации основания при замерзании и оттаивании грунта.

Экспериментальными
исследованиями по определению деформации морозного пучения под давлением в
природных условиях было установлено, что при промерзании локально уплотненного
основания ниже подошвы фундамента на 60-70 см величина морозного выпучивания
фундамента составляет: при давлении на грунт в 1 кгс/см2 – 5–6 мм; 2
кгс/см2 – 4 мм; 3 кгс/см2 – 3 мм; 4 кгс/см2 – 2
мм и при давлении 6,5 кгс вертикальных перемещений у фундамента не наблюдалось
в течение двух зим.

Применение
локального уплотнения грунтов, в основании на средне- и слабопучинистых грунтах
дает возможность использовать промерзающий грунт в качестве естественного
основания с глубиной заложения фундаментов на 0,5-0,7 от нормативной глубины
промерзания грунтов. Так, например, для средней полосы Европейской территории
СССР заложение фундаментов можно принимать на 1 м от планировочной отметки с
условием локального уплотнения грунтов.

Подготовка
оснований под малозаглубляемые фундаменты должна производиться в следующем
порядке:

а)
срезка растительно-дернового слоя и подсыпка, грунта, не содержащего
растительных включений;

б)
локальное уплотнение грунтов в основании столбчатых фундаментов путем забивки
инвентарного уплотнителя для образования гнезд под сборные фундаменты;

в)
разбивка осей расположения уплотненных оснований должна производиться после
того, как на площадку будет доставлено оборудование для локального уплотнения
грунтов под отдельно-стоящие фундаменты;

г)
глубина заложения малозаглубляемых фундаментов принимается из следующих
условий:

для
зданий, в которых не допускаются вертикальные перемещения от морозного пучения
грунтов в зависимости от удельного давления на грунт под подошвой фундамента в
пределах от 4 до 6 кгс/см2;

для
легких зданий, при наличии вертикальных перемещений, не мешающих нормальной
эксплуатации (временные, сборнощитовые, деревянные и другие здания), глубина
промерзания грунта под подошвой фундамента может быть принята, исходя из
допустимых деформаций.

Перед
устройством малозаглубляемых фундаментов на площадках со сложным геологическим
сложением необходимо уточнить осадки фундаментов, установленных на
локально-уплотненном основании, статическими испытаниями. Количество испытаний
на объекте устанавливается проектной организацией в. зависимости от
гидрогеологических условий.

Технология
устройства малозаглубляемых фундаментов изложена во «Временных рекомендациях по
проектированию и устройству мелкозаглубленных фундаментов на пучинистых грунтах
под малоэтажные сельскохозяйственные здания» (НИИОСП, М., 1972).

7. ТЕПЛОИЗОЛЯЦИОННЫЕ МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ
ГЛУБИНЫ ПРОМЕРЗАНИЯ ГРУНТОВ И НОРМАЛЬНЫХ СИЛ МОРОЗНОГО ВЫПУЧИВАНИЯ
МАЛОЗАГЛУБЛЯЕМЫХ ФУНДАМЕНТОВ

Строительство фундамента на пучинистом грунте

Силы пучения достаточно велики и способны поднимать целые здания, поэтому строительство фундамента на пучинистом грунте нужно вести только с принятием мер против пучения. Самый радикальный путь – это заменить грунт на непучинистый гравелистый или крупный песок. В этом случае роют большой котлован на глубину больше глубины промерзания, убирают пучинистый грунт и вместо него засыпают и хорошо утрамбовывают песок, который является отличным основанием для фундамента, не удерживает в себе влагу и имеет высокую несущую способность. Этот способ, пожалуй, самый надежный, но и самый затратный – он предполагает очень большой объем земельных работ.

Другой способ строительства устойчивого фундамента на пучинистом грунте – это заложение его на глубину ниже глубины промерзания. В этом случае на основание фундамента не будут действовать силы пучения, но на боковую поверхность пучение действовать будет. И хотя это воздействие на порядок меньше, оно способно создать проблемы: пучинистый грунт будет примерзать к боковой поверхности фундамента и при движении вверх/вниз будет тащить его за собой. Касательная сила пучения может достигать 5 тонн на квадратный метр поверхности. Заложенный на глубину 1,5 м ленточный фундамент дом 6 м на 6 м будет иметь суммарную площадь боковой поверхности 36 м2, а общая касательная сила пучения может поднимать до 180 т. Этого будет достаточно, чтобы поднять деревянный дом, потому что его вес не сможет уравновесить действие пучения. Поэтому заложение фундамента на пучинистом грунте ниже глубины промерзания используется при строительстве тяжелых кирпичных и монолитных железобетонных домов.

Третий способ снизить влияние пучинистого грунта на фундамент – это утепление. Этот вариант больше всего подходит для строительства мелкозаглубленных фундаментов под легкие дома и заключается в том, чтобы избежать замерзания влаги в пучинистом грунте. Укладывая на грунт слой утеплителя, можно добиться того, чтобы грунт вокруг фундамента никогда не промерзал. Ширина полосы утеплителя должна соответствовать глубине промерзания: если земля промерзает на 1,5 м, то утеплять надо вокруг фундамента полосу шириной 1,5 м. Толщина утеплителя зависит от его теплоизоляционных свойств и от климатических условий.

Еще одна мера, которую можно принимать при строительстве фундамента на пучинистом грунте – это отвод воды, ведь если не будет воды, то не будет и пучения. Для отвода воды, содержащейся в грунте, по периметру фундамента устраивают дренаж: в полуметре от фундамента роют канаву на глубину его заложения, в нее укладывают завернутую в фильтрующую ткань перфорированную трубу под небольшим уклоном и засыпают ее крупным песком или гравием. Вода, содержащаяся в грунте, будет стекать к дренажной трубе, попадать в нее через отверстия и по ней отводиться в дренажный колодец. Для естественного отвода воды необходимо, чтобы где-то был более низкий участок местности, куда будет отводиться вода. Для отвода воды атмосферных осадков вокруг фундамента нужно делать отмостку и ливневую канализацию.

К этой статье есть подборка видео (количество видеороликов: 1)

Читайте так же:

Глинистый грунт – это грунт, который более чем на половину состоит из очень мелких частиц размером менее 0,01 мм, которые имеют форму чешуек или пластин. К глинистым грунтам относятся супесь, суглинок и глина.

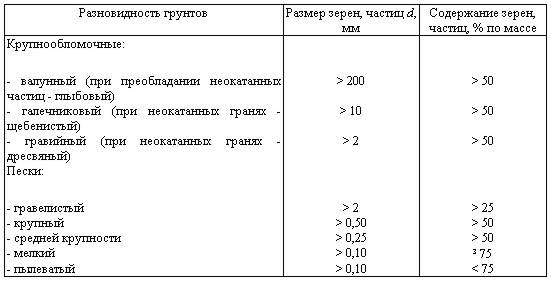

В этой статье рассмотрены основные типы грунтов – скальный, крупнообломочный, песчаный и глинистый, каждый из которых имеет свои свойства и отличительные признаки.

Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Пористость пылевато-глинистых грунтов

Показатель пористости грунта считается одной из его важнейших характеристик. Он входит в число основных свойств физического и механического типа, который должен определяться в лаборатории.

Коэффициент пористости грунта – одна из тех характеристик грунта, вычисление которых обязательно на этапе подготовки к строительству.

Пористостью грунта называют показатель наличия в нем мелких пустот (пор). В грунтовой лаборатории вычисляют коэффициент пористостости – соотношение между объемом пустот и объемом твердой фазы образца грунта.

Однако, для пылевато-глинистых грунтов, из-за их связности, не существует способов непосредственного лабораторного определения пористости. Для ее расчета обычно используется зависимость, связывающая ее с плотностью частиц грунта ρ_s и плотностью сухого грунта ρ_d.

где

e – отношение объема пор в грунте к объему твердой фазы грунта;

ρ_s – плотность частиц грунта, г/см³;

ρ_d – плотность сухого (скелет) грунта, г/см³.

Значение ρ_s для пылевато-глинистых грунтов:

– песчаные – 2,66 г/см³;

– супеси – 2,7 г/см³;

– суглинки – 2,71 г/см³;

– глины – 2,74 г/см³;

Пористость напрямую связана с другими характеристиками грунта. Так, расчетное сопротивление глинистых грунтов (показатель несущей способности) обратно пропорционально его пористости.

То есть, с увеличением коэффициента пористости происходит уменьшение несущей способности пылевато-глинистого грунта.  Причина этого в том, что коэффициент пористости е говорит о плотности укладки зерен грунта. Чем меньшее е, тем плотнее и прочнее грунт.

Также коэффициент пористости связан с водопроницаемостью (коэффициентом фильтрации) различных типов грунтов, который рассчитывается после полного наполнения пор водой.

Если для песчаных грунтов характерна относительно невысокая пористостость (от 30 до 40%), и поэтому они отлично пропускают воду, то у глинистых грунтов пористость большая – до 70%, что характеризует их практическую водонепроницаемость. Происходит это потому, что в порах пылевато-глинистых грунтов большая часть воды находится в связном состоянии с глинистыми и пылеватыми частицами грунта.

Классификация и виды

Любая почва при увлажнении уплотняется и проседает. Обилие влаги на глубине промерзает, что приводит к деформации. При самостоятельном возведении конструкции надо провести гидрогеологические исследования, которые помогут определить тип грунта.

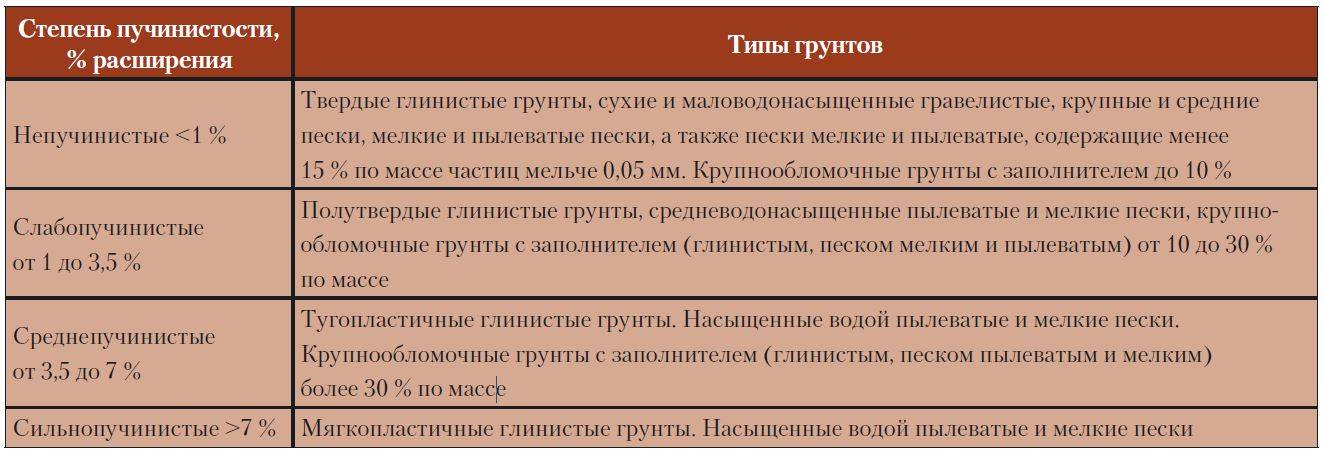

Вид почвы уточняют по ГОСТУ. По степени пучения делят на 5 групп:

• Непучинистые. Включает твердые и песчаные (пылеватые) грунты, крупный гравий.
• Слабопучинистые. Полутвердая глинистая земля с мелкими песчаными включениями. Участки расположены на холмах и возвышенностях, увлажнение происходит за счет атмосферных осадков.
• Среднепучинистые. Тугопластичная глина и насыщенные влагой пылеватые почвы встречается в равнинах с затяжными склонами. Орошение осуществляется дождями, таянием снега и притоком подземных источников.
• Сильнопучинистые. Участки на болоте, в тундре и вся земля, напитанная влагой
• Чрезмернопучинистые. Мягкий пластичный грунт, который находится в окружении воды.

Непучинистый грунт не изменяет объем и характеристики при замерзании и оттаивании. К категории относят почву, в которой нет влаги или присутствует незначительное включение воды. Монолитные скалистые породы не трансформируются на холоде, поэтому при возведении конструкций не возникнет проблем. Массивы не впитывают воду, не проседают и выдерживают вес габаритных строений. Часто состоят из крупных горных кусков, смешанных с песком.

Пучинистые и непучинистые почвыИсточник gidfundament.ru

Сквозь хрящеватые (насыпные) виды жидкость проходит быстро, не задерживаясь и не изменяясь. Благодаря содержанию гравия и крупных частиц плохо размывается. При правильной подготовке участка масса обеспечит устойчивость к пучению.

Глинистые виды состоят из крохотных элементов, которые сильно впитывают воду. Строения на таких поверхностях быстро просаживаются, а при замерзании влага превращается в лед. В чистом виде сырье очень пластичное и мягкое. Суглинок на 20-30% состоит из основного вещества, супесь – 10%, остальное – добавки.

Песчаные виды классифицируют по размеру частиц. Из-за высокой капиллярной активности мелкого песка вода хорошо поднимается и сохраняется, как в промокашке. На уровень влияют не только подземные воды, но и тающий снег и дождь. Материал может удерживать влагу на глубине от 1,5 до 5 м, что при сильном холоде приводит к промерзанию и пучению.

Опасными считают плывуны, которые не подходят для возведения зданий любой сложности. Из-за высокой насыщенности водой участок быстро леденеет и вспучивается. После наступления теплой погоды почва размокает. Виды встречаются в заболоченных областях.

Проблемный участок под строительствоИсточник gidfundament.ru

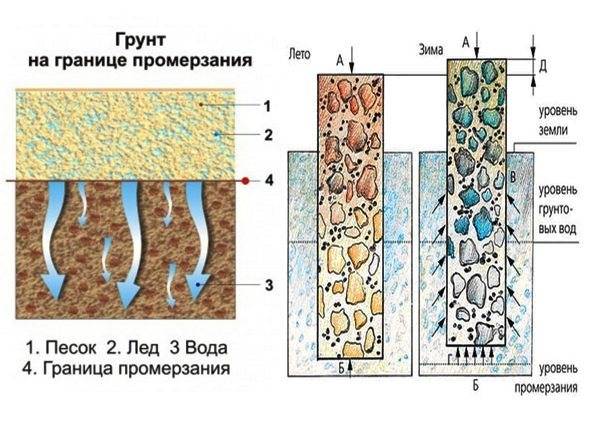

Процесс затвердения грунта осуществляется сверху вниз. Скорость опускания границы между мокрой и замерзшей землей зависит от погоды. Проникшая в глину жидкость леденеет, выдавливая себя в верхние ярусы почвы. Крупнозернистые виды гальки и песка не сопротивляются, поэтому вода легко уходит и не провоцирует вытеснение.

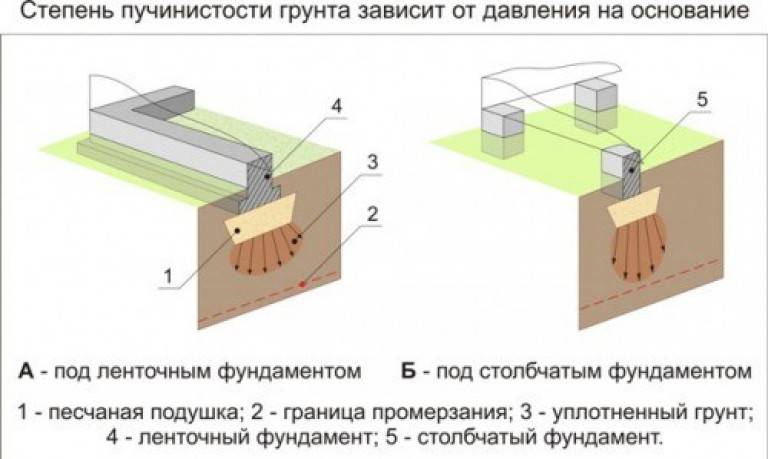

Пучинистые явления часто уменьшают от веса конструкции. Основание фундамента сильно давит на грунтовый слой, что приводит к уплотнению и снижению удерживающих свойств. Чем крупнее строение, тем больше плотность и меньше степень оледенения.

Замена пучинистого грунта на непучинистый

В тех случаях, когда участок земли состоит из пучинистого грунта, прибегают к комплексу мероприятий, которые будут направлены на уменьшение пучения грунта или снижение нагрузки на фундамент здания. К таким мероприятиям можно отнести конструктивные, инженерно-мелиоративные, термохимические. Наибольший интерес представляют те из них, которые коренным образом меняют свойства самого грунта. В первую очередь это частичная или полная замена грунта на непучинистый.

Полностью заменять слой почвы на весь уровень промерзания нецелесообразно. Учеными доказано, что в нижней трети данного слоя вода практически не замерзает, а если и замерзает, то не дает пучение. Таким образом проводить замену необходимо только на верхние две трети слоя. Данные мероприятия рекомендуется осуществлять только одновременно с засыпкой пазух, если помещения дома отапливаемые. Делается это с наружной стороны, чтобы защитить фундамент. В том случае, если здание и помещения в нем не отапливаемые, то засыпка проводится как снаружи, так и изнутри. Если требуется только небольшая подсыпка, чтобы довести показатели грунта до требуемых, то применяется подсыпка из непучинистого грунта без полной его замены.

Типы

Что такое пучинистый и не пучинистый грунт — вопрос, ответ на который можно дать, если понимать, за счет чего внутри почвы происходят такие процессы. Все дело в том, что распирание (пучение) происходит за счет замерзших внутри почвы капель воды. А значит, она должна эти капли в себе задерживать.

Поэтому основные свойства грунта, которые приводят к пучению, это капиллярная активность и способность фильтровать воду. Если почва рыхлая, к примеру, с большим содержанием песка, то вода через нее легко проходит в нижние водные горизонты, не задерживаясь. Такие грунты не относятся к категории пучинистых.

А вот те типы почв, в которых вода задерживается, относятся к категории «пучащие». Это глина, суглинок и супеси. Но тут есть момент, связанный с капиллярной активность. У песчаных типов она ниже, потому что песок втягивает в себя атмосферные осадки на глубину 30 — 40 см. При этом глиняные типы постепенно всасывают влагу на глубину до 1,5 м. Поэтому в первом случае можно обойтись отмостками вокруг фундамента с шириною 1 м, во втором величину придется увеличить до 1,5 — 2,0 м. Это к вопросу, как бороться с пучинистостью.

При высоком уровне расположения грунтовых вод, даже непучинистые почвы могут дать расширение. Поэтому к вспучиванию грунта надо относиться с точки зрения наличия или отсутствие факторов, которые приводят к такому свойству земли. Сюда же можно добавить и расположение дома. Если он возводится на участке с уклоном, то велика вероятность, что такой рельеф приведет к пучению некоторых отрезков, особенно расположенных внизу.

Не забываем и о регионе, где строится дом. Если это юг, где уровень промерзания почвы невелик, то можно о пучении не говорить. Даже глиняные основы, покрытые стандартной отмосткой, легко противостоят низким температурам зимой. На севере это выражается ярче. В некоторых северных регионах земля промерзает до 2 — 2,5 м, а значит, пучение грунта имеет место быть в независимости от типа почвы.

Характеристика непучинистого грунта и особенности возведения фундамента

Как уже было сказано выше, фундамент наиболее оптимально возводить на безопасных почвах. К непучинистой почве относится скальный и обломочный грунт.

Последний образуется в результате разрушения горных пород. к нему можно отнести гравий и щебень. По большей части это крупнозернистые материалы. Нередко они используются в строительном деле. В эту группу грунта входит и средне и крупнозернистый песок. Существует некоторая зависимость между и размерами его частиц. Чем они больше, тем боле безопасной является данный слой почвы и тем меньшее воздействие он оказывает на фундамент.

Укладывается фундамент при таком типе почвы по следующей технологии. Не зависимо от глубины промерзания грунта и влажности его, он возводится мелко, то есть не глубоко. Это позволяет сэкономить время и силы на проведение земляных работ. При наличии скальной породы фундамент можно совсем не обустраивать. В некоторых странах Европы, например в Черногории, отдельных регионах Германии и Финляндии дома строят без фундамента благодаря именно этим особенностям местности. При наличии крупно песчаного грунта толщина бетонного фундамента составляет всего около 20 см.

Несомненно, эти расчеты актуальны только для небольших домов, а не для многоэтажных конструкций. После заливки бетона, когда он затвердеет, можно сразу возводить цоколь здания или же стены. В других случаях, когда характер грунта другой, вырывается траншея глубиной 50-70 см. После этого она засыпается несколькими слоями крупнозернистого песка, каждый толщиной по 15-20 см

Важно, что все слои тщательно поливаются водой. Что касается того, какой можно строить фундамент, то здесь нет никаких ограничения

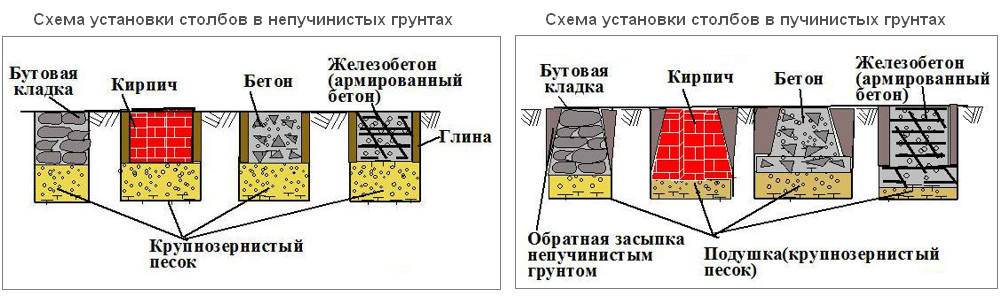

Он может быть монолитным (плитным), столбчатым или ленточным. Для пучинистого же грунта наиболее оптимален столбчатый фундамент или основание анкерного типа, так как в этом случае нагрузка, в том числе действие касательных сил, на фундамент будет минимальным.

Большинство домов строится в регионах с умеренным климатическим климатом, однако это не означает, что при возведении построек не возникает проблем. Пучинистые грунты являются одной из них. Дело в том, что в условиях морозного пучения фундаментальное основание постройки может быстро потрескаться, вследствие чего пострадает его целостность, а соответственно и прочность основы.

Существует масса методов решения подобных проблем. Однако прежде чем начать предпринимать какие-либо действия, необходимо учесть особенности пучения земли.

Мнение эксперта

Если в основании здания залегают грунты с пучинистыми свойствами, следует особенно тщательно подойти к выбору типа фундамента. Очень эффективной после многолетней практики применения зарекомендовала себя конструкция МзЛФ – об устройстве, армировании и расчете которого мы подробно рассказываем в статье«Мелкозаглубленный ленточный фундамент: расчёт глубины, подготовка основания, армирование своими руками и калькулятор расчётов».

Помимо выбора наиболее подходящего типа фундамента при строительстве на пучинистых основаниях, необходимо предусматривать дополнительные мероприятия, направленные на предотвращение замачивания и промерзания: устройство дренажа, утепление отмостки, заполнение пазух уплотненным сыпучим материалом.

Любое строительство начинается с исследования грунта. На уже застроенной территории этот этап можно пропустить и воспользоваться результатами исследований, проведенных для других построек. Но часто застройка участка начинается именно с гаража. Хороший пример – каркасный гараж-дом, который был построен нами в качестве склада стройматериалов и временного жилища для строителей.

Нужно хорошо представлять, на каком грунте вы строите гараж. Исходя из его свойств выбирается тип и рассчитываются параметры фундамента. Неправильно спроектированный фундамент в лучшем случае может обойтись дороже, чем это необходимо, а в худшем – разрушиться.

Пучение грунта – одна из самых серьёзных опасностей, подстерегающих построенные без проведения должных исследований фундаменты. Впрочем, о неправильной усадке тоже не стоит забывать.

Таблица для определения степени пучинистости грунта. Z — величина, показывающая на сколько метров уровень грунтовых вод находится ниже глубины промерзания

Если вы не хотите воспользоваться услугами специалистов, для начала придётся выкопать на месте будущей постройки яму два метра глубиной с аккуратными вертикальными стенками. Так вы сможете визуально определить тип грунта. Кроме того, вы можете провести простой эксперимент, который поможет развеять ваши сомнения, если они у вас будут.

Берёте горсть грунта и добавляете в неё воды

Скатываете «сосиску» и, внимание, самый ответственный момент, сворачивате из неё бублик. В зависимости от того, что произошло с «сосиской», делаем выводы:

• Получился отличный бублик – это глина;
• «Сосиска» развалилась на несколько частей – суглинок;
• «Сосиска» рассыпалась на мелкие части – супесь;
• Не получилось даже сделать «сосиску» — песок.

Если на дворе осень, заодно с типом грунта вы можете определить уровень подземных вод. Хуже всего, если на дне ямы появилась вода. Если сухо – лучше всего воспользоваться ручным буром, и увеличить глубину своих знаний об уровне грунтовых вод еще метра на полтора-два. Воды не видно – до грунтовых вод достаточно далеко и вы даже можете сделать подвал или погреб.

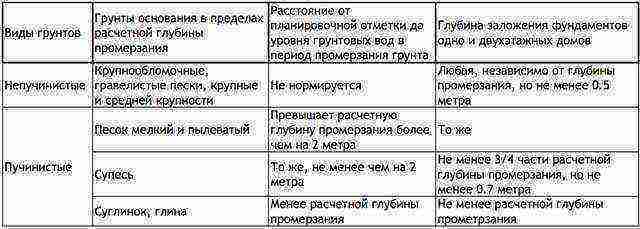

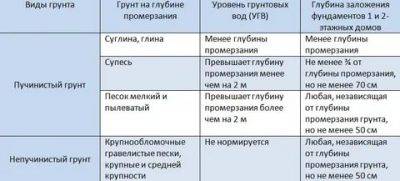

Эта таблица поможет определить, какая глубина фундамента для гаража требуется

Но нас интересует не абсолютное значение уровня грунтовых вод, а то, насколько он находится ниже глубины промерзания.  Глубина промерзания – величина нормативная, и определяется из таблицы. Тут стоит учесть, что зимы в последнее время стали мягче, чем раньше, но раз в несколько лет выпадает наоборот, более суровая. Так что если в расчётах предусмотрите дополнительный запас – не ошибётесь.

Не забывайте о том, что сделать фундамент на пучинистом грунте будет гораздо проще, если вы сможет уменьшить воздействие на грунт факторов, вызывающих пучение. Например, сделаете дренаж и утеплите отмостку.

При промерзании грунта, влага из замерзших слоёв выдавливается вниз. И если она не успевает выдавливаться, как раз и происходит пучение.

Как самостоятельно определить степень пучения грунта

Чтобы «в домашних» условиях определить есть ли на вашем участке пучинистые грунты, то проще всего выкопать шурф (вертикальную выработку) глубиной около 2 м и подождать несколько дней. Если на дне вырытого шурфа не образовалась вода, то необходимо пробурить (для этого используется садовый бур) скважину еще на 1,5 м. Когда в скважине появится вода, при помощи планки замеряется расстояние от уровня грунтовых вод до поверхности.

Для определения типа грунта достаточно произвести визуальный осмотр почвы. На основе этих данных можно сделать примерные выводы о степени расширения земли в холодное время года.

Если грунт слабопучинистый, то УГВ будет находиться ниже расчетной глубины промерзания. Это значение напрямую зависит от типа почвы:

• пылеватые пески – 0,5 м;
• супеси – не более 1,0 м;
• суглинки – 1,5 м;
• глина – 2 м.

Если грунт относится к среднепучинистым, то уровень грунтовых вод будет находиться ниже глубины промерзания на:

• 0,5 м, если преобладают супеси;
• 1,0 м – суглинки;
• 1,5 – глина.

Если грунт сильнопучинистый, то УГВ будет ниже на:

• 0,3 м – если почва в основном состоит из супеси;
• 0,7 м – суглинка;
• 1,0 м – глины.

Если глина и суглинки расположены довольно близко к расчетной глубине промерзания почвы – это не самое лучшее основание под фундамент мелкозаглубленного типа. Однако, это не означает, что строить на таких почвах нельзя.

Основные понятия

Пучение – сезонное увеличение объема почвы, которое происходит после замерзания подземных источников. Под воздействием сил лед оказывает большое давление на фундамент, что приводит к изменению положения. Процессы выталкивания провоцируют растрескивание стен, грозящие перекашиванием дверей и окон. Если влага попала в основу здания, то постепенно разрушит цокольное перекрытие.

Замерзшая вода увеличивается в объеме, что усиливает расширение грунта на 9%. Из-за высокой плотности подземные слои не могут сжаться, поэтому движутся вверх. Если силы пучения не уравновешиваются, то фундамент под давлением «выжимают» из почвы. Регулярные сезонные колебания негативно отражаются на целостности основы и здания.

Проблемы при возведении фундамента Источник svaimania.ru

Скорость и глубина промерзания зависят от температуры, продолжительности холодных дней и плотности снежного покрова. В зависимости от региона, грунт может находиться в ледяном состоянии от 3 до 9 месяцев. Через рыхлую землю проходит вода, не задерживаясь и не твердея. Пучинистые виды постепенно поглощают влагу, которая проникает на глубину 1,5 м. При устойчивых морозах капли замерзают и расширяются.

Чем опасен пучинистый грунт Источник monolit-60.ru

В южных регионах земля почти не мерзнет, поэтому проблемы нет. В северных областях почва твердеет на 2,4 м, что приводит к деформации фундамента. Близкое залегание подземных вод способно кардинально изменить характеристики непучинистого грунта. Если строение возводят на склоне, то рельеф спровоцирует появление нестабильных участков в отдельных местах.

ЗАКЛЮЧЕНИЕ, ВЫВОДЫ, РЕКОМЕНДАЦИИ

На основании всего вышесказанного можно сделать заключение: перед тем как укладывать фундамент для строительства здания, требуется тщательно оценить характер грунта. Большое значение имеет такое его свойство, как пучинистость.

Оно заключается в увеличении объема почвы при замерзании расположенной в ее слое воды. Этот показатель во многом определяется такими условиями, как влажность почвы, уровень стояния грунтовых вод и глубина промерзания грунта. Наиболее безопасной является непучинистая почва, потому что она не оказывает касательной и прямой силы и давления на стены основания здания, что повышает долговечность и прочность последнего.

К пучинистой почве можно отнести гравий, крупный камень или щебень, крупный и среднего размера песок. Глина же и суглинки – это яркие представители пучинистых земель. Они характеризуются большим количеством пор в своем составе, в которых скапливается и замерзает впоследствии вода, что негативно сказывается на строении.

• Дата: 03-07-2015Просмотров: 2181Рейтинг: 24

• Непучинистый тип почвыКлассификация грунта по степени пучинистостиХарактеристика непучинистого грунта и особенности возведения фундаментаЗамена пучинистого грунта на непучинистыйЗаключение, выводы, рекомендации

На сегодняшний день очень активно развивается такая отрасль народного хозяйства, как частное строительство. Особое место в данной области занимает возведение фундамента. Фундамент – это основа любого здания и конструкции, которая обеспечивает устойчивость и прочность всего здания.

Без знания характера грунта правильно и безопасно возвести фундамент практически не возможно. Чтобы построить фундамент своими руками, необходимо тщательно изучить гидрогеологические особенности конкретного земельного участка. Большое значение имеют такие показатели, как глубина промерзания грунта, влажность почвы, уровень стояния грунтовых вод.

Схема ленточного фундамента.

От этих показателей зависит такое свойство грунта, как пучинистость.

Строить фундамент на пучинистых грунтахдовольно опасно. Впоследствии это может вызвать перекос фундамента и всего здания. Последнее может стать причиной появления трещин и дефектов в стенах.

Чтобы фундамент был защищен от сил пучения, требуется возводить его на сухих и непучинистых землях. Рассмотрим более подробно какие особенности имеет непучинистый грунт, что к нему относится, какие мероприятия можно осуществить для того, чтобы обезопасить фундамент и само здание. Кроме того, здесь можно узнать об использовании фундамента непучинистого грунта.
