Особенности проектирования вентиляционных систем

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

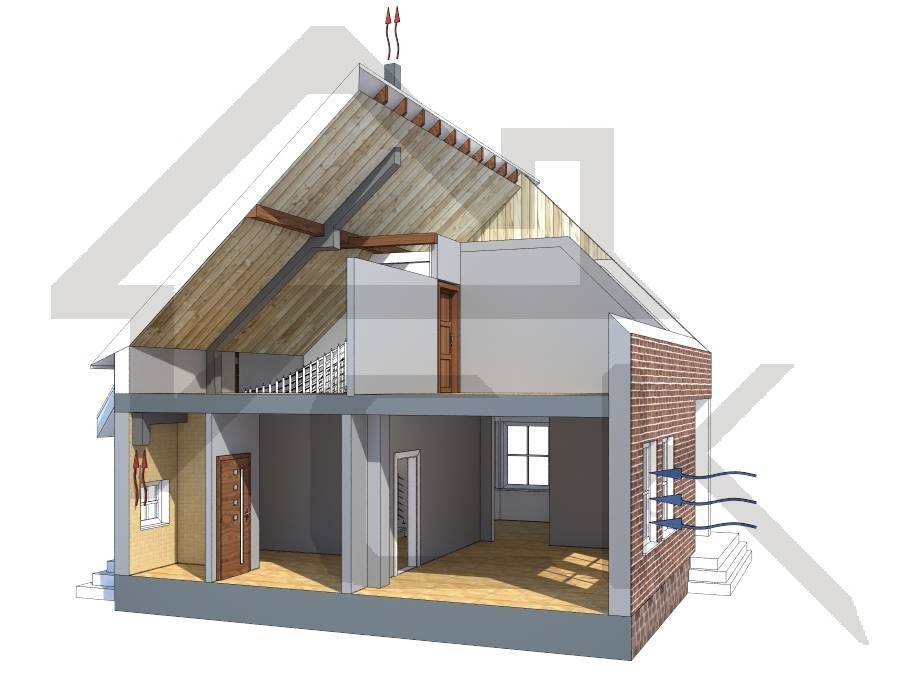

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

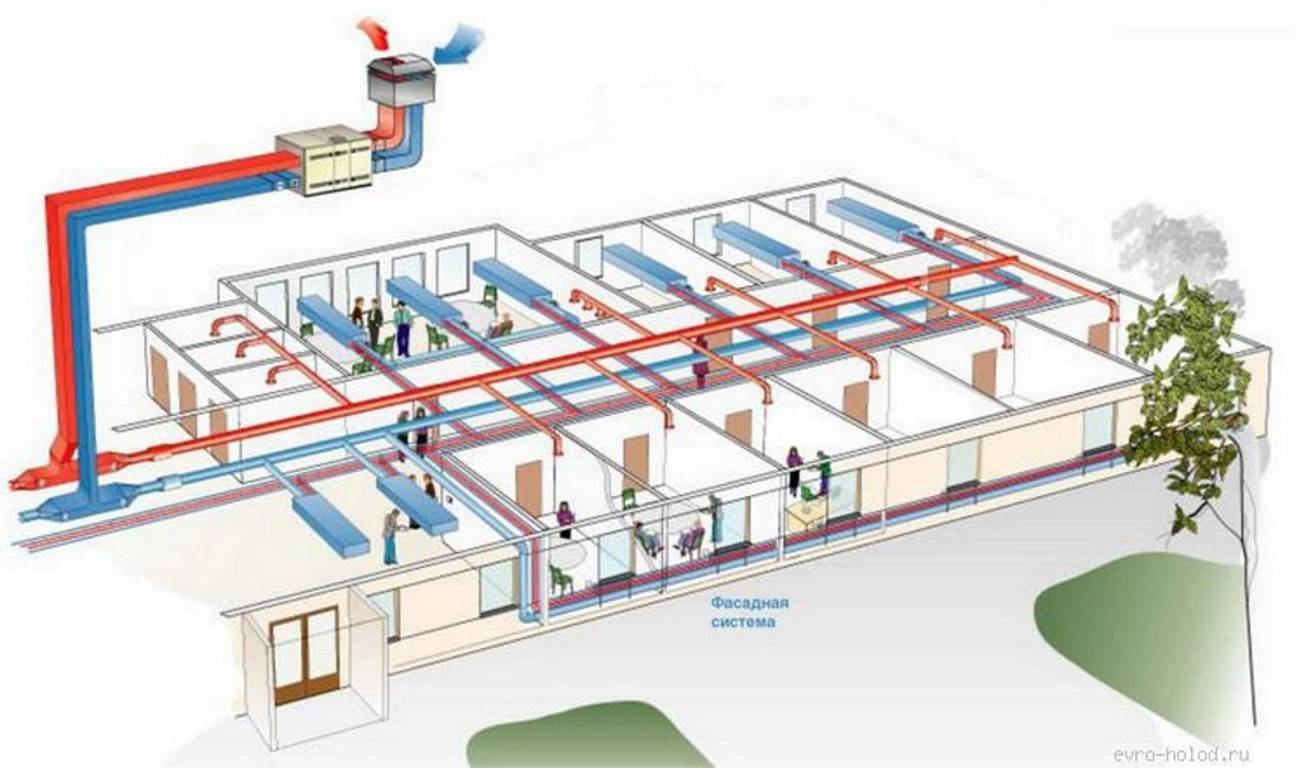

Основные сегменты воздухообмена промышленных зданий

Организация вентиляционного комплекса является рядом последовательных подготовительных и монтажных мер, призванных связать в единую сеть множество климатических агрегатов:

1. Воздуховодные трубы;
2. Воздушные нагнетатели;
3. Калориферы;
4. Фильтрационное оборудование;
5. Кондиционеры;
6. Приборы для увлажнения воздуха;
7. Заслонки.

Только грамотно спроектированная и правильно скомпилированная система способна эффективно функционировать даже без участия человека.

Воздуховодные трубы

Важнейшим сегментом системы вентилирования промышленных зданий являются воздуховоды. Они представляют собой специальные трубы, по которым под воздействием нагнетательного оборудования, проходит воздушный поток. Воздуховоды соединяются в единую сеть при помощи фасонных компонентов. Продуктивность всего воздуховодного комплекса зависит от рационального подбора элементов, а также добросовестности его монтажа.

Основное различие воздуховодных труб – сечение:

1. Круглое;
2. Прямоугольное.

Воздуховодный канал

Обе разновидности воздуховодов широко используются в промышленности и на производстве. Помимо этого, существует классификация таких изделий по диаметру, толщине рабочего листа, а также материалу:

1. Пластик;
2. Титановые сплавы;
3. Алюминий;
4. Медь;
5. Оцинкованная сталь;
6. Фиброасбест;
7. Текстильные материалы.

Фасонные компоненты

Вентиляторное оборудование

Эффективность воздуховодной сети напрямую зависит от производительности устройств, которые отвечают за перемещение воздушных потоков – вентиляторов. Широкий ассортиментный ряд этих приборов позволяет внедрять их в вентиляционные системы (бытовые или промышленные) любой конфигурации и сложности.

Монтировать нагнетатели можно несколькими способами: непосредственно на стену, внутри воздуховодной трубы (канальные вентиляторы), на специализированных площадках и т.д. Таким образом, по методу исполнения вентиляторы делятся на следующие типы:

1. Канальные;
2. Крышные;
3. Потолочные;
4. Многозональные.

Промышленный вентилятор

Конструктивные различия воздушных нагнетателей:

1. Осевые;
2. Диаметральные;
3. Центробежные;
4. Безлопастные.

Вентиляционные системы промышленных зданий могут задействовать различные виды воздушных нагнетателей.

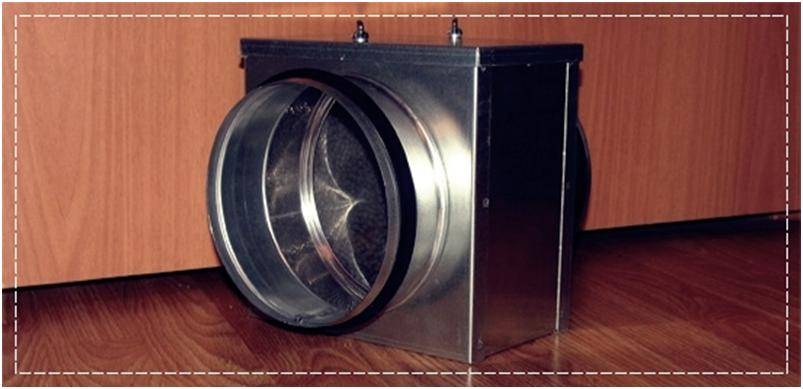

Промышленный фильтр

Фильтрационные устройства

Как мы уже обозначили выше, вентиляция промышленных зданий нуждается не только в реализации приточно-вытяжной воздухообменной схемы. Обработка приточных потоков чрезвычайно важна, в особенности на различных производствах. Вентиляционные фильтры способны производить глубокую и качественную очистку воздушной массы, поступающей в помещения. Классифицировать фильтрационное оборудование можно по степени очистки воздуха:

1. Очистители 1-го класса – способны улавливать загрязнения практически всех размеров;
2. Фильтры 2-го класса – очистка до 1 мкм;
3. 3-й класс фильтрационных приборов – улавливают до 10 мкм.

Монтаж вентиляции

Проектирование вентиляции в Москве

Проектирование вентиляции заключается в предварительном планировании характеристик воздухообмена в помещениях. Расчет строится на оценке используемого оборудования и главных характеристик производства.

Правильно установленная вентиляции – гарантия поддержания комфортного микроклимата в здании. Поэтому ее монтаж предполагает максимально точные расчеты, проведение установочных и пусконаладочных работ. Чтобы функционирование было сбалансированным, составляется проект вентиляции.

Особенности проекта

Проект дает возможность подобрать правильные варианты месторасположения вентиляционных коммуникаций. Разработка комплексная, в которой учитываются нюансы здания. Это объединяет в единое целое коммуникации. Результат – в полном согласовании разделов инженерных систем, равномерном распределении воздушных масс, грамотном сечении воздуховодов.

Наша компания составит проект в полном соответствии с противопожарными, санитарными, архитектурными нормами, с возможностью компьютерного моделирования. Подберем необходимое оборудование. Рассчитаем количество материала, максимального давления в точках контроля, конфигурацию воздуховода. Расчеты проводятся с учетом техзадания и бюджета.

Грамотно спроектированные схемы снижают затраты на отопление.

Разработка на каждом этапе согласовывается с заказчиком:

1. экономически выгодно – сокращаются финансовые вложения;
2. экономия времени на реализацию проектов;
3. риски сведены к минимуму.

Проектировщики учитывают все нюансы в каждом конкретном случае. Поэтому проектирование носит индивидуальный характер. Созданные схемы соответствуют типам помещений. Пожелания заказчиков учитываются.

Перед тем как приступить к работе, проектная компания определяет категорию здания, подходящие типы вентиляций. Разрабатывается техническое предложение с прописанными требованиями клиентов. К техзадания прикреплен пакет документации, на основании которого проводится установка вентиляционной системы.

Где указаны:

1. подробные чертежи со схемами;
2. характеристики воздуха (внутреннего, наружного);
3. площадь объекта с высотой потолков;
4. тип вентиляции (вытяжная, комбинированная, проточная, с дополнительными секциями);
5. сведения для расчета – количество задействованного оборудования с мощностями, число людей в здании;
6. месторасположение оборудования, с указанием на плане.

Цена проектирования вентиляции рассчитывается индивидуально. Чтобы определить расходы, составляется смета. Калькулятор стоимости проектных работ

При расчете учитываются параметры:

1. площадь;
2. выбор типа вентиляции;
3. наличие систем дымоудаления, осушения, увлажнения.

Грамотный монтаж вентиляции облегчает в будущем обслуживание, ремонтные работы, очищение.

Расчет вентиляции горячего цеха

Расчет производится с учетом следующих критериев:

• тип установленной техники для готовки;
• тип зонта, высота размещения над рабочей поверхностью;
• наличие-отсутствие краевых завес;
• тип пищи, которую планируется готовить;
• направление воздухопотоков внутри кухни.

Методы расчета:

Метод кратностей воздухообмена

Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.

Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.

Метод скорости всасывания

Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки

Стороны примыкания к стене не учитываются.

Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.

Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.

Метод мощности оборудования

Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.

Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.

Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.

Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.

Метод типа оборудования

Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.

Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.

Особенности местной вентиляции

В отличие от всех вышесказанных систем обеспечения вентиляции, которые относятся к общеобменным типам, то есть таким, что проветривают сразу все пространство помещения, местные вентилируют только определенные места.

При этом подобные системы могут как подавать воздух в нужные места – местная система вентиляции приточного типа, так и выводит из них отработанную смесь – вытяжная система.

Местная система приточного действия

Среди приточных систем, используемой в конкретных местах, выделяют:

• воздушные души;
• завесы;
• оазисы.

Первый тип – это сосредоточенный воздушный поток, подаваемый на значительной скорости в конкретную точку помещения, чаще всего – рабочее место.

Завесы используются для создания перегородок из воздуха или же смены направления, в котором движется воздушный поток.

Последний тип – отгороженные от всего помещения участки, в которые направляется поток воздуха невысокой температуры.

Вентиляция местного использования

Вентиляция местного назначения на производстве

Подобная система используется тогда, когда полностью локализовано место, где происходит образование загрязнений. При этом практически всегда есть необходимость не допустить перемещение загрязнений на всем пространстве комнаты.

Самую большую эффективность в подобных случаях имеют отсосы – разновидности укрытий-шкафов, боковых отсосов, зонтов, кожухов для всевозможных приборов и тому подобного.

Зачастую их использование отличается высокой эффективностью, поскольку оперативно выводят загрязнения прямо с рабочих мест, предотвращая их появление на остальной части пространства. Поскольку вместе с этим возникает высокая концентрация загрязняющих веществ, работа системы позволяет добиться прекрасного санитарного эффекта, вместе с этим она выводит совсем немного воздушной смеси.

Но системы местного действия не способы решать всех требований, выдвигаемых к вентиляции. Так, далеко не все загрязнения в воздухе локализованы, чаще они рассредоточены по всему доступному пространству. Вместе с этим подача воздушной смеси в отдельные части или же вывод ее из них не обеспечивает достижения требуемых параметров воздушной среды.

Особенности монтажа

Монтаж вытяжной вентиляции на промышленных предприятий отличается большим количеством проводимых работ и высокими требованиями к качеству используемых материалов. В связи с этим, большинство организация предпочитают пользоваться услугами профессиональных компаний. Только высококвалифицированные специалисты смогу гарантировать то, что система вентиляции будет работать максимально качественно.

В процессе создания системы более семидесяти процентов воздуховодов должны располагаться прямо. Соблюдение этого условия позволит добиться максимального коэффициента полезного действия.

Чаще всего, в процессе монтажа промышленной вентиляции используются металлические воздуховоды. Они могут быть как круглого, так и прямоугольного сечения. При распределении воздухораспределителей нужно соблюдать пять требований.

1. Приточный воздух ни в коем случае не должен пересекаться с факелами локальных отсосов.
2. Нельзя устанавливать распре5делетие над производственными линиями и оборудованием.
3. Воздуховоды не должны нарушать удобство ведения работы.
4. Они должны быть установлены над проходами, при соблюдении минимального расстояния до людей.
5. Тип используемых воздуховодов необходимо выбирать в зависимости от сферы деятельности предприятия.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

Перейти

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;
5. вентиляторы.Общая схема системы вентиляции чистых помещений.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации)  – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации)  – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.

Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.

«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Монтаж

К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.
