Проектирование систем вентиляции частных домов, квартир и помещений различного назначения

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

• напор воздуха извне;
• потребность в подогреве притока зимой;
• необходимая мощность этого прогрева;
• общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

• только обеспечивать поступление воздуха извне;
• только выбрасывать наружу загрязненный воздух;
• комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Сложности и ограничения при проектировании вентиляции

При проектировании нового здания все места размещения оборудования и вентканалов, организации циркуляции воздуха нужно связать с будущими характеристиками помещений, иных инженерных систем. При проектировании вентиляции в уже существующий объект при реконструкции или капремонте предстоит встроить ее в уже существующие системы и архитектурные решения. Проблемы могут возникать:

• с объективными конструктивными особенностями здания, не позволяющими проложить новые воздухопроводы, смонтировать дополнительное оборудование;
• с правильной организацией циркуляции и обмена воздуха между внутренними помещениями и наружной средой;
• с расчетом энергопотребления, особенно если нагрузка уже достигла максимальных показателей и может быть увеличена только за счет дополнительных источников;
• с организацией вентиляции в разных зонах больших помещений и площадей;
• с обеспечением санитарно-гигиенических норм и безопасности;
• с невозможность проведения работ на несущих конструкциях здания ввиду исчерпания нагрузки, угрозе устойчивости и прочности.

Это далеко не полный перечень сложностей, которые возникнут уже на стадии проектирования. Только при точном описании работ и требованиям к вентиляционной системы подрядчик сможет соблюсти предписания проектировщика.

Расчет проекта вентиляции

При проектировании приточно-вытяжной вентиляции производятся расчеты для наилучшего с технологической и экономической точки зрения подбора техники, формы трассы и параметров воздуховодов.

Расчет микроклимата в помещения производится для холодного, переходного и теплого времен года. Параметры среды определяются по СНиП 23-01-99 и 41-01-2003.

Расчет воздухообмена определяется на основании кратности воздухообмена, утвержденной в нормативной документации

При определении кратности воздухообмена принимаются во внимание теплопритоки и количество постоянно находящихся в помещениях людей.. Кратность воздухообмена для помещений в зависимости от назначения

Кратность воздухообмена для помещений в зависимости от назначения

Объем подаваемого воздуха на 1 человека в кубометрах/час

Тип воздухообмена подбирается с учетом назначения и архитектуры помещения, возможности организовать естественный воздухообмен.

В зависимости от этого выбирается система:

• приточная;
• приточно-вытяжная;
• вытяжная;
• локальная;
• общеобменная;
• естественная;
• механическая.

Оборудование подбирают в зависимости от назначения вентиляции, архитектуры строения, экономической выгоды и видов теплоносителя. Может использоваться стандартная схема подбора или индивидуальная, если стандартная не подходит по технологическим или экономическим соображениям.

Стандартные схемы подбора оборудования

• При проектировании вентиляции квартиры, небольшого магазинчика или офиса обычно предусматривается естественная вентиляция, усиленная в кухнях и туалетах вытяжными вентиляторами. Подача воздуха поддерживается компактными установками притока или проветривателями. Также целесообразно устанавливать канальные кондиционеры или приточно-вытяжные системы;

• схема вентиляции бассейна

  При проектировании вытяжной вентиляции бассейна или сауны предусматриваются приточно-вытяжные системы в комбинации с осушителем. Некоторые компактные вентиляционные установки тоже комплектуются осушителями;

• При проектировании системы вентиляции кафе или ресторана закладывается сразу две установки: общеобменная и локальная. Для маленького кафе достаточно компактной вентиляционной системы. Крупные предприятия общепита снабжаются мощными вытяжками для кухонь и наборными установками приток-выдув для обеденной зоны;
• Проектирование приточно-вытяжной вентиляции спортивного комплекса предусматривает интенсивный воздухообмен с возможностью кондиционирования;
• Вентиляция высотных зданий, торгово-развлекательных комплексов, общественных зданий осуществляется центральными, крышными и автономными кондиционерами, чиллер-фанкойлами;
• Проектирование промышленной вентиляции должно реализовывать более сложные и конкретные задачи. Потому оборудование подбирают для каждого объекта индивидуально. Как правило, если технологический процесс идет с обильным выделением тепла и ядовитых испарений, комбинируют локальную и общеобменную вытяжные системы. В качестве локальных устройств используются отсосы, оазисы и воздушные души. При проектировании вентиляции промышленных помещений с обильным выделением пыли, взрывоопасных и ядовитых веществ, предусматриваются системы аспирации.

Подготовка воздуха при проектировании вентиляции

Во время проектирования вентиляции частного дома, магазина или завода учитывается необходимость фильтрации приточного, а часто и удаляемого воздуха.

Классификация фильтров для помещений общего назначения

Распределение воздуха при проектировании вентиляции

Возможно два способа распределения воздуха:

• вытеснение;
• смешивание.

Кроме этого определяется наилучший способ притока воздуха и его удаления:

• верхний;
• нижний.

Вид притока:

• плоские струи;
• настилающие струи;
• веерные;
• компактные.

Подсчитывается количество распределителей воздуха и их тип.

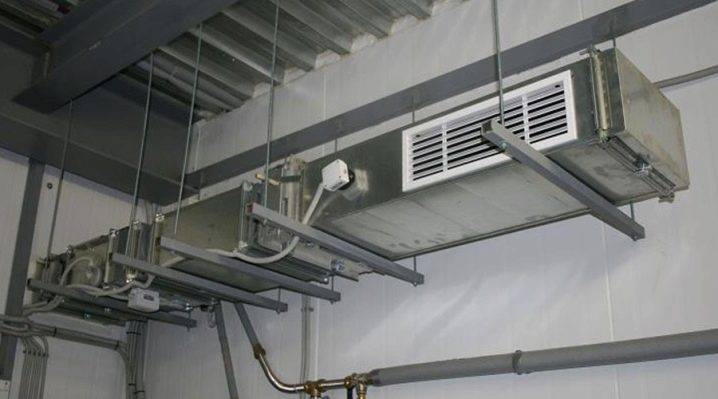

Параметры воздушной трассы

Рассчитываются сечение и форма воздуховодов, определяется материал для них, форма, количество разветвлений и поворотов, потери давления, а также звуковое давление на входе в помещение.

Эти показатели напрямую связаны с мощностью оборудования, параметрами шумоглушителей. А все вместе определяет цену вентиляционной системы.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

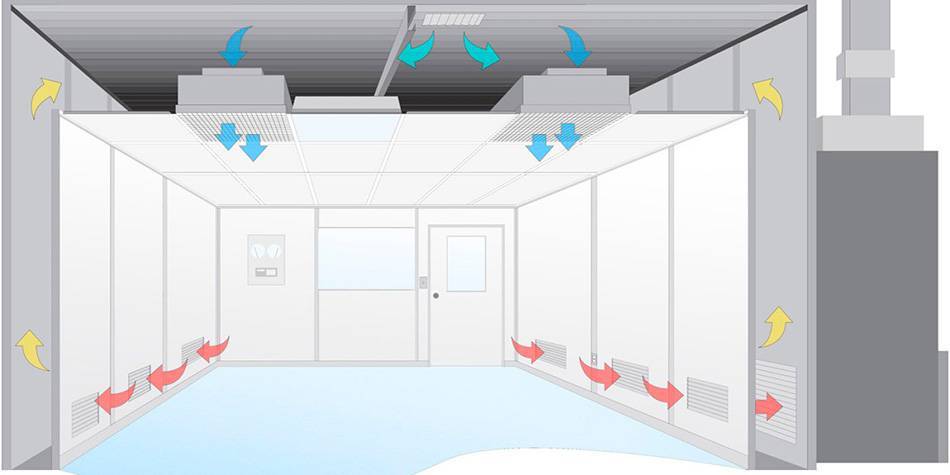

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

Перейти

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;
5. вентиляторы.Общая схема системы вентиляции чистых помещений.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации)  – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации)  – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.

Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.

«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

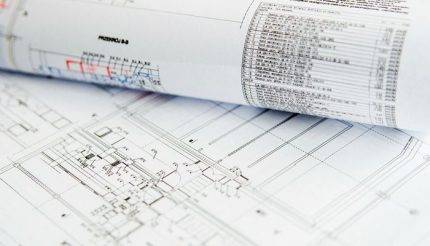

Графическая часть

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку!Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

1. Предпроектная подготовка (разработка технического задания на проект);
2. Проект, ТЭО (технико-экономическое обоснование);
3. Рабочий проект;
4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

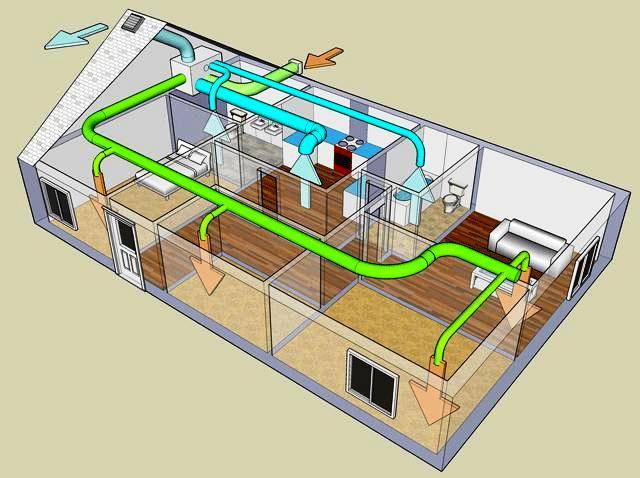

Проектирование системы вентиляции

После того, как определен тип вентиляционной системы, необходимо выполнить проектирование вентиляции в частном доме, определив все необходимые элементы системы и их взаимное месторасположение для каждого отдельного помещения и во всем здании в целом

При этом особое внимание следует уделить бытовым и техническим помещениям (кухни, ванные комнаты, котельные и пр.), где требуется наиболее интенсивная вентиляция воздуха

Для строящегося дома проект вентиляции частного дома лучше всего включить в общий проект коммуникаций будущего здания, предусмотрев в нем расположение встроенных в стены вентиляционных каналов и технологических отверстий для входа и выхода воздуха, а также места установки дополнительных элементов.

При разработке системы естественной вентиляции необходимо учитывать, что схема вентиляции в частном доме должна предусматривать расположение выходных отверстий вытяжных каналов выше одного метра над уровнем крыши дома, а расстояние от входной до выходной вытяжной решетки должно составлять 5-6 метров. Это обеспечивает создание необходимой тяги в вытяжных воздуховодных каналах и способствует эффективной работе всей системы.

Расчет системы вентиляции

Расчет системы вентиляции частного дома основывается на определении необходимого воздухообмена в каждом помещении дома, измеряемый кубометрами в час. Чтобы сделать такой расчет, требуется полный поэтажный план с указанием площади и назначения каждой комнаты в доме. Определение необходимого количества воздухообмена в отдельном помещении производится двумя основными способами:

• С учетом коэффициента кратности воздухообмена, который умножается на объем помещения. Данный коэффициент зависит от его назначения и равен «1» в жилых комнатах (спальня, гостиная) и «3» – в бытовых (кухня, ванная комната и т.д.). Например: в спальне с площадью 20 кв.м и высотой потолка в 2,5 м количество воздухообмена должно составлять 50 кубометров в час(20х2,5х1); в кухне, размером 10 кв.м и такой же высоте потолка с учетом трехкратного коэффициента – 75 кбм/ч (10х2,5х3).
• С учетом количества людей, присутствующих в помещении. Норматив потребления воздуха одним человеком, согласно санитарно-гигиеническим правилам, составляет: для спальни – 20 кбм/ч, для других жилых помещений (гостиная, детская) – 40 кбм/ч, для кухни и других бытовых помещений – 60 кбм/ч. Таким образом, в спальне для двух человек требуемый расход воздуха составит 40 кбм/ч (20х2), для кухни в доме, где постоянно проживают 3 человека – 180 кбм/ч (60х3).

дефлектор

Осуществляя расчет вентиляции в частном доме, необходимо учитывать, что диаметр вентиляционных каналов должен обеспечивать необходимое давление и скорость воздушного потока для создания требуемого количества воздухообмена в помещении. Например, чтобы обеспечить в комнате воздухообмен в количестве 300 кбм/ч, необходимо сечение канала 250х400 мм при естественной вентиляции или 160х200 мм – при принудительной системе. Минимально допустимый диаметр вентиляционного канала для естественной вентиляции должен быть не меньше десяти сантиметров, для систем принудительной вентиляции – от 6 см.

Вентиляция в частном доме цена которой напрямую зависит от выбранного типа системы, может быть спроектирована и установлена самостоятельно или специалистами в данной области. В любом случае проверку правильности схемы и расчетов параметров вентиляционной системы лучше доверить лицу, обладающему соответствующими знаниями и опытом.

СТОИМОСТЬ СОСТАВЛЕНИЯ ВЕНТИЛЯЦИОННОГО ПРОЕКТА

Составление вентиляционного проекта является сложной работой, выполнение которой требует специального образования, определенных навыков и опыта. Обращаться за помощью в данном вопросе следует только к высококвалифицированным специалистам. Цена на оказание данной услуги напрямую зависит от сложности будущей системы. Для точного определения расходов на реализацию проектирования вентиляции составляется смета. Стоимость проектирования вентиляции может варьироваться в зависимости от многих параметров, таких как:

• площадь помещения и его тип
• наличие и особенности автоматизации и диспетчеризации системы
• тип системы вентиляции: приточная, вытяжная или же приточно-вытяжная
• наличие систем увлажнения или осушения воздуха
• присутствие системы дымоудаления

Проектирование является первым важным шагом в создании вентиляционной системы. Качественное выполнение монтажных работ может быть осуществлено только с использованием грамотно составленного вентиляционного проекта.

Получить бесплатную консультацию инженера по проектированию вентиляции

Получить!

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

• общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
• расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
• принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
• технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
• инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

увеличить +

Этапы проектирования вентиляции

Следует различать этапы проектирования, которые проводят квалифицированные организации и проектировщики и этапы расчета и проектирования в процессе сделки между заказчиком и исполнителем, то есть последовательность работ.

Последовательность работ по заказу услуги проектирования следующая:

1. утверждение технического задания с заказчиком;
2. первоначальный расчет вентиляционной системы в зависимости от типа выбранного оборудования;
3. подготовка принципиальной схемы;
4. согласование с заказчиком нюансов и особенностей принципиальной схемы;
5. внесение изменений заказчиком и дизайнером/архитектором;
6. подготовка пакета чертежей, необходимой документации;
7. подписание договора по предоставлению услуг.

Разберем этапы расчета и проектирования вентиляции

Расчет воздухообмена

Расчет воздухообмена производится по количеству людей и по кратности воздухообмена. Воздухообмен рассчитывается исходя из данных по:

• теплоизбыткам,
• влагоизбыткам,
• избыткам углекислого газа (СО2),
• санитарным нормам,
• нормативной кратности.

Исходя из расчета по количеству людей и по кратности, выбирается наибольшее значение, которое будет приравниваться к значению требуемого воздухообмена.

Приведем типовые значения производительности вентиляционных систем, взятые с последних наших объектов: • Для квартиры площадью 150м2— от 500 м³/ч; • Для коттеджа площадью 350м2 на — от 800 м³/ч; • Для офисов с «населением» в 30 человек — от 1800 м³/ч.

Аэродинамический расчет состоит из:

• определения потери давления на всех ветвях системы вентиляции;
• определения диаметра (сечения) воздуховодов;
• скорости движения воздуха на отдаленных участках.

Чтобы рассчитать площадь сечения воздуховодов, необходимы следующие данные: объем воздуха, который движется через воздуховод за единицу времени, также следует учитывать максимально допустимую скорость воздуха. Как показывает практика, для таких объектов, как квартиры и коттеджи, небольшие офисы, — скорость потока воздуха ограничивается на уровне 4-5 м/с.

Предоставляем формулу для расчета площади сечения воздуховода Sс = L * 2,778 / V, где Sс — расчетная площадь сечения воздуховода, см²; L — расход воздуха через воздуховод, м³/ч; V — скорость воздуха в воздуховоде, м/с; 2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Также предоставляем формулу для расчета фактической площади сечения воздуховода S = π * D² / 400 — для круглых воздуховодов, S = A * B / 100 — для прямоугольных воздуховодов, где S — фактическая площадь сечения воздуховода, см²; D — диаметр круглого воздуховода, мм; A и B — ширина и высота прямоугольного воздуховода, мм.

Наравне с аэродинамическим расчетом производится расчет акустический – уровень шума, который создается самой системой вентиляции. После выяснения расхода воздуха и производительности вентиляции, можно будет выбрать воздухораспределители и калорифер.

Для выбора мощности калорифера необходимо провести расчеты по такой формуле P = ΔT * L * Cv / 1000, где Р — мощность калорифера, кВт; ΔT — разность температур воздуха на выходе и входе калорифера,°С. L — производительность вентиляции, м³/ч. Cv — объемная теплоемкость воздуха, равная 0,336 Вт•ч/м³/°С.

Этот параметр зависит от давления, влажности и температуры воздуха, но в расчетах мы этим пренебрегаем.

Этапы проектирования вентсистемы

Объем и содержание проекта будут меняться в зависимости от его сложности, но основные составляющие будут примерно одинаковыми. Так, на предварительной стадии составляется технический проект, который, по сути, является ТЭО (технико-экономическим обоснованием). На этой стадии специалисты выезжают на объект для фиксации изначальных сведений, включая назначение и функции сооружения или помещения, его площадь, количество жильцов/служащих.

Первоначальный этап завершается подбором оборудования, рассмотрением основных характеристик и свойств. Принимаются оптимизационные решения по взаимодействию с прочими инженерными системами. А расчет воздухообмена каждого конкретного помещения осуществляется согласно техническим условиям, строительным и санитарным нормам.

Далее разрабатывается схема для расчета диаметра и площади воздуховодов и определяется уровень шума. Чертежи отправляют на согласование. Дизайнер проекта или непосредственный заказчик может внести изменения.

На следующем этапе, после согласования, готовят пакет документов по сантехническим, строительным работам и электрическому питанию.

Только после завершения всех перечисленных стадий выполняют монтаж вентиляции и ее запуск.

Высота потолков играет немаловажную роль в проектировании вентиляционной системы. Существенно усложняет задачу низко размещенный потолок, как правило, встречается такое в гостиной, спальне и кухне, в случае, если коридор полностью примыкает к стенке жилой комнаты

Немаловажное значение в проектировании имеет также рациональное распределение средств, предназначенных для приобретения оборудования и материалов. На современном рынке представлен огромный ассортимент техники и устройств различных производителей разной ценовой категории. Для закупки оборудования понадобятся специальные расчеты:

Для закупки оборудования понадобятся специальные расчеты:

1. С помощью площади и назначения помещения, указанного в поэтажном плане сооружения, определяется необходимая производительность. Исчисляется показатель в м3/ч.
2. Учитывая производительность, значение температуры воздуха на выходе вентиляционной системы и минимальную температуру окружающей среды определяют мощность калорифера. Используется канальный нагреватель исключительно в холодное время года в качестве обогревателя здания.
3. Характеристики вентилятора зависят от длины и сложности трассы. Для расчетов необходимой мощности используются вид и диаметр воздуховода, переходы диаметров, количество изгибов.
4. Расчет скорости воздушного потока в воздуховодах.
5. Скорость воздуха влияет на уровень шума.

Бюджет проекта рассчитывается после завершения всех расчетов, нанесения на план здания предполагаемых вентиляционных каналов. Составленное ТЗ должно быть одобрено заказчиком и ведомственными структурами.

В частном доме проект на вентиляционную систему должен быть на руках еще до закладки фундамента. Все детали необходимо продумать заранее до мелочей, что позволит обеспечить эффективную систему воздухообмена

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

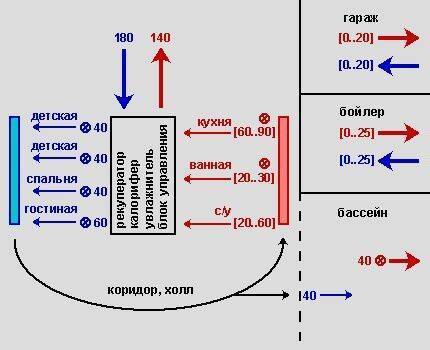

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена.

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

• Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
• Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
• Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
• Коридор и прихожая. Свободное перемещение воздуха.
• Кладовка. Естественная вытяжная вентиляция.
• Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих скорость воздуха в воздуховоде и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, которые подвержены поломкам;
• регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
• использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
• наличие резервных решений в случае выхода из строя одного из узлов;
• система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Основы проектирования

Если всё же владелец решил самостоятельно заняться вопросом составления проекта вентиляционной системы, то необходимо соблюсти ряд требований, среди которых:

• санитарные;
• противопожарные;

эксплуатационные;
строительно-архитектурные.

Проектирование вентиляции начинается с расчёта производительности системы. Первым шагом является определение достаточного воздухообмена и его кратности, что в свою очередь представляет собой количество смен полного объёма воздушной среды в здании за единицу времени (один час). Воздухообмен вычисляется в индивидуальном порядке для каждой комнаты, а затем суммируется. Существуют нормы значений этого параметра для помещений специального назначения.

При расчётах обязательно учитываются нормы проектирования вентиляции, оговоренные в специальной документации. Так, при определении достаточного количество приточного воздуха, следует руководствоваться нормативным документом СНиП 41-01-2003, в соответствии с которым количество воздуха, расходуемое одним человеком, составляет в среднем 60 м3/час. В ночное время человеку требуется меньшее количество кислорода, а значит, значение данного параметра уменьшается вдвое. Но проектирование систем вентиляции всегда лучше выполнять с некоторым запасом.

Расчёт воздухообмена выполняется, исходя из того, сколько людей в среднем пребывают в помещении. Для этого необходимо умножить нормированное значение расхода воздуха на количество человек. Кратность воздухообмена вычисляется следующим образом: объём помещения умножается на коэффициент (нормируемую кратность воздухообмена), который разнится в зависимости от назначения помещения:

• для санузла – 7;
• для кухни – от 5 до 10;
• для жилой комнаты – до 2;
• для офиса – до 3.

Проектирование и монтаж вентиляции не обходятся без определения сечений воздуховодов. При этом потребуется два параметра: рассчитанный ранее воздухообмен, а также средняя скорость движения воздуха. В норме, воздушный поток не должен перемещаться быстрее 0,5 м/с, так как любые значения выше указанного приведут к ощутимому сквозняку.
