Установка приточного клапана вентиляции в пластиковые окна своими руками

Преимущества приточных клапанов

Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

К особенностям оконных проветривателей можно отнести следующее:

• световая зона стеклопакета остается свободной;
• отсутствие сквозняков, как от открытого окна;
• приток уличного воздуха проходит органично, в полном объеме;
• не будет тепловых потерь;
• сохранение звуковой изоляции;
• можно установить параметры работы, в особенности, если это автоматические системы;
• простой монтаж и использование.

Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

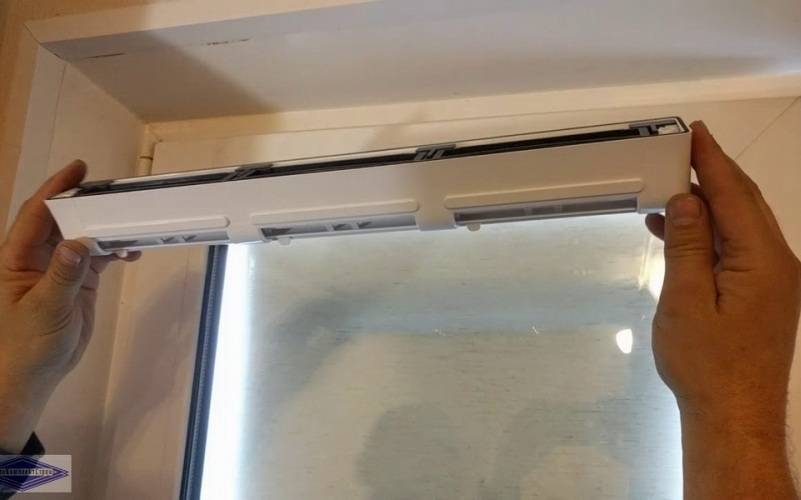

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Мифы и реальность использования

По мнению многих, вентиляционые клапаны не нужны — со всеми задачами проветривания справляется режим «щелевого проветривания». А если есть на окнах конденсат, то это они плохо вставлены.

Есть еще жалобы на шум с улицы, которого нет при герметично закрытых окнах, а также на холодный сквозняк  зимой и промерзание клапана в сильную стужу. Что по этому поводу говорят специалисты, хорошо знакомые с работающими системами вентиляции с приточными клапанами? Их отзывы весомее любой рекламЫ.

• Нарушает шумоизоляцию. Если за окном круглосуточно ездят машины, лают собаки или громыхает металлургический завод, то тихо у вас в доме будет только при герметически закрытых пластиковых окнах и тройными стеклопакетами. Любой способ вентиляции – открытые окна, оконные или стеновые клапаны, старые деревянные рамы – повысит уровень шума в той или иной степени. В этом случае следует выбрать специальный приточный клапан с повышенными звукоизоляционными свойствами. Но все же, желаете идеальной тишины – покупайте дом за городом или дышите спертым воздухом при закрытых окнах. Другой альтернативы просто нет.
• Клапан затягивает дым и гарь с улицы. А что он может затягивать в промышленном районе с плохой экологией? Грязный воздух снаружи – грязный воздух внутри. В квартире, расположенной над оживленным перекрестком, свежий воздух неоткуда брать. Или выхлопные газы, или углекислый газ и испарения человеческого тела.
• Клапан обмерзает. Если воздух только заходит через приточный клапан, то ничего не обмерзает. При плохой работе вытяжной вентиляции, через клапан понемногу выходит и теплый влажные воздух. Тогда случается и обмерзание. Это нормальный физический процесс. Влажный теплый воздух из квартиры выходит, резко охлаждается, влага конденсируется прямо на выходе. Чем больше водяных паров в воздухе квартиры, чем холоднее снаружи, тем больше обмерзание. Не рекомендуется устанавливать их в ванных комнатах, приток воздуха в ванную комнату должен происходить из соседних помещений, через отверстия в нижней части дверей.
• Из клапана дует. Любое движение воздуха, малейший сквозняк вызывает дискомфорт у чувствительных людей. При работающей вытяжной вентиляции и открытом приточном клапане легкое движение воздуха обязательно будет. Это нормальное явление. Если приточный клапан расположен вверху, то это почти незаметно. Из кондиционера летом тоже дует, но это не делает его непригодным к эксплуатации. Не следует ставить клапан над кроватью или рабочим столом. При включенной вытяжке над плитой тяга усиливается, воздухообмен происходит интенсивнее. Есть устройства с заслонкой, регулирующей поток воздуха.

Откуда берется конденсат?

Причин появления паров воды в воздухе дома много (приготовление пищи, уборка, стирка, продукты жизнедеятельности самих хозяев, животных и растений).

Такой показатель не обеспечивает должного комфорта и провоцирует выпадение конденсата на стеклах. Да и углекислого газа человек выдыхает до 19 л/ч – в закупоренной комнате его критическая концентрация (0,1 %) достигается быстро.

Поэтому необходимо, чтобы влажный воздух сменялся свежим, более сухим, в достаточном количестве: не менее 30 м3/ч на одного человека.

Подобного рода воздухообмен способна обеспечить только надежная вентиляция.

Разновидности приточных клапанов и их особенности

По принципу действия различают:

• ручные;
• автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

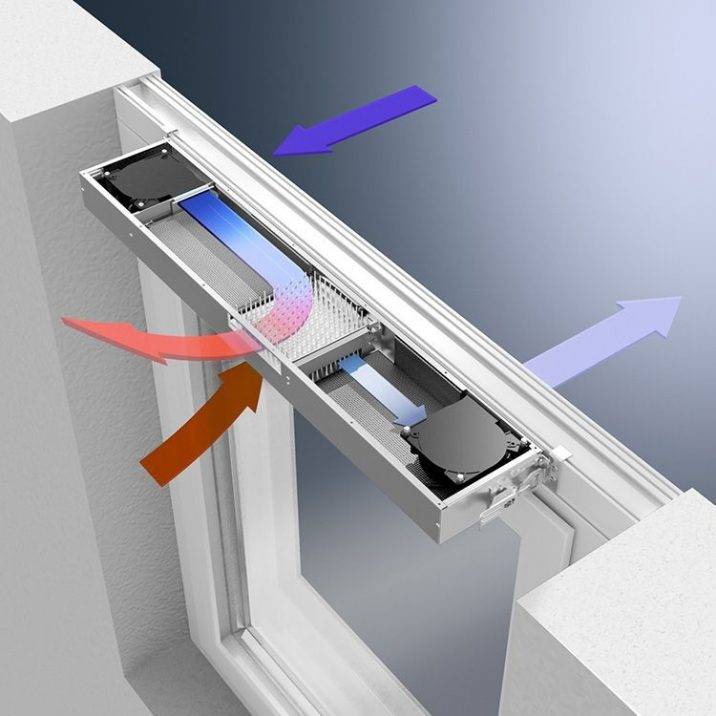

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

1. Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
2. Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
3. Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

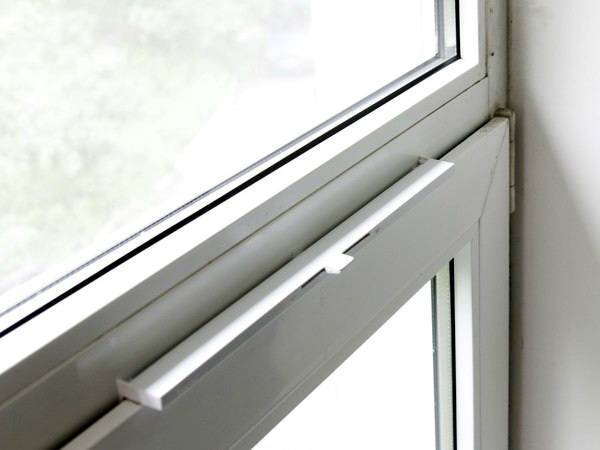

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

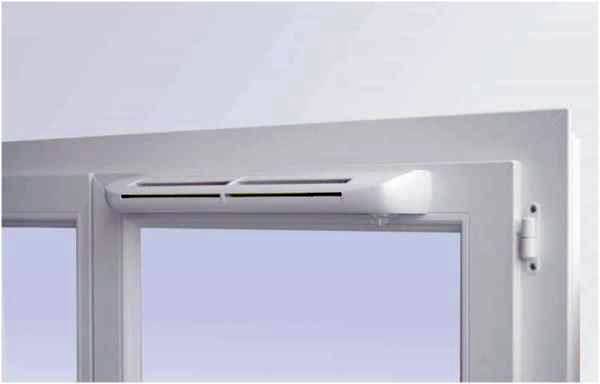

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Какие имеются варианты климатических клапанов для пластиковых окон

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

• Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
• Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
• Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

1. В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.

2. Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума

Особенно важно для жителей степных районов и мегаполисов.

Варианты климатических клапанов

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель

Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять

Классификация

Выбирая приточный клапан можно опираться на следующие критерии:

1. Материал выпуска:

• металл;
• пластик.

По разновидности управления:

• механическая регулировка, где вручную устанавливается нужный уровень проветривания;
• автоматический вариант, когда элемент сам определяет период открытия/закрытия приточного канала в зависимости от влажности, скачков давления в комнате, количества людей в доме и т.д.

По типу притока воздуха в комнату:

• Фальцевый механизм, когда воздушные потоки проходят через малые отверстия в затворе. Демонтировать окно не придется, но пропускная способность клапана низкая, может пострадать звукоизоляционные качества.
• Щелевые системы, где воздух поступает в помещения через отверстие высотой до 16мм. Снаружи система накрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена регулирующей створкой. Установку проводят на верхней вертикальной или на горизонтальной перекладине.
• Накладные элементы. Монтаж не выполняют на уже существующий стеклопакет.
• Настенный механизм, где воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но и эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.

По способу монтажа:

• Со встроенными клапанами, которые идут вместе с окнами ПВХ.
• С фрезеровкой, когда элемент можно приобрести уже после установки стеклопакета.
• Без монтажа.

В зависимости от производителя:

• Россия;
• Франция;
• Германия.

Консультанты ТБК-Маркет помогут подобрать оконный проветривать для создания идеального микроклимата в доме, офисе или на производственном помещении.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв . Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на , кухне или небольшой спальне.
