Монтаж системы пожарной вентиляции дымоудаления

Пуск системы противопожарной защиты с поста дежурного.

Так нужно или нет тащить на пост охраны провода дистанционного пуска от шкафов управления?

Для пущей надежности не помешало бы.

Но в каждой системе безопасности имеется соответствующая панель управления инженерными системами, позволяющая по крайней мере нажатием кнопки включать весь комплекс средств системы.

Дальше всех пошел Рубеж, создав пульт дистанционного управления «Рубеж-ПДУ».

К сожалению редко можно встретить такую панель на объекте.

Стоит она 7500р и эти деньги скорее всего сэкономят.

Все дело в том, что формально управлять всеми выходами и инженерными системами можно и с клавиатуры сетевого контроллера.

Но быть не значит являться – вряд ли какое-либо управление получиться у рядового дежурного персонала.

Поуправлять чем-то с панели С2000М – вообще фантастика.

А вот с панели прибора “Рубеж-2ОП” управление реализовано очень удобно.

Так и живем в сплошных формальностях.

5 Проектирование и монтаж

Эффективное и правильное функционирование противопожарной системы зависит от грамотных подсчетов и установки оборудования, которые должны выполняться профессионалами при полном соответствии нормам пожарной безопасности. В процессе монтажа нужно учитывать такие факторы:

• Место размещения (верхняя часть лестничной площадки или стены сооружения).
• Гидросопротивление.
• Верхний порог избыточного давления (должен быть не более 150 Па).
• Нижний порог избыточного давления (не менее 20 Па).
• Забор воздуха должен осуществляться с подветренной стороны здания.

Расчет и проектирование системы противодымной защиты производятся только в том случае, если соблюдены следующие нюансы:

• Необходимые метеорологические условия и чистота воздуха в жилых и общественных зданиях.
• Наиболее низкий уровень вибрации и шума при работе оборудования для дымоудаления.
• Полная безопасность системы подпора воздуха в случае аварийной взрывоопасной ситуации.

Справка. При соблюдении всех требований, выдвигаемым к системе подпора воздуха, обеспечивается ее бесперебойное функционирование в условиях высокой температуры, и гарантируется эффективная работа в случае пожара.

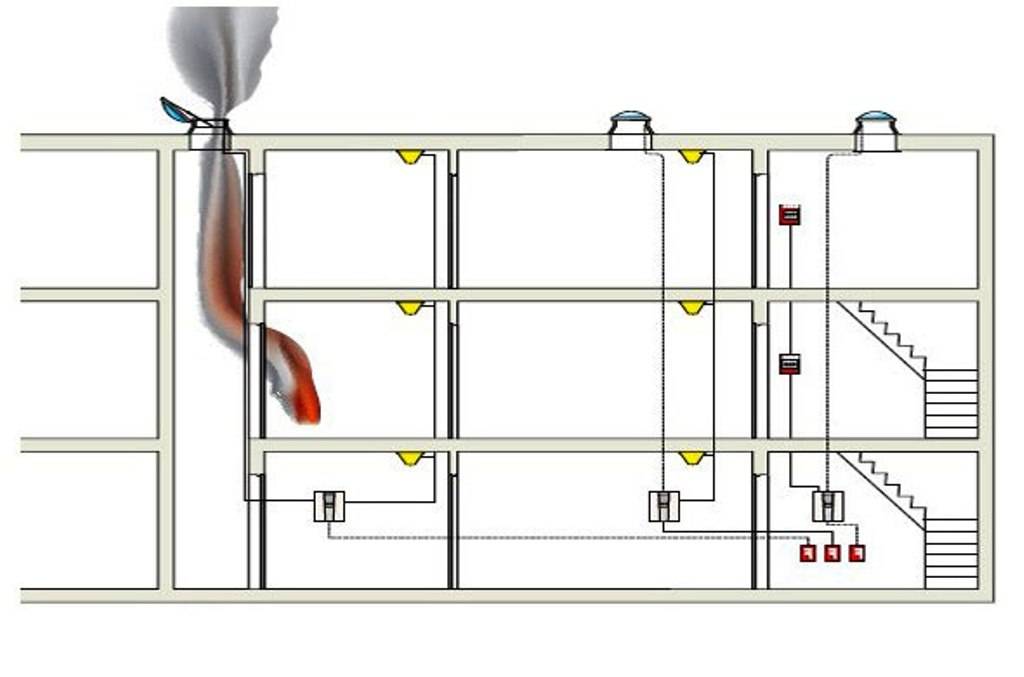

Как монтировать систему удаления продуктов сгорания

Помимо угрозы отравления, дым становится причиной потери ориентации и паники при эвакуации. Есть специально отведенные места, где должна пролегать система удаления дыма. В первую очередь к ним относятся:

1. Лестничные пролеты и площадки.
2. Фойе.
3. Коридоры, переходы и галереи.
4. Подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным расчетам проникать в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для собственника здания, так как позволяет минимизировать возможный урон от возгорания.

Работы по монтажу начинаются с прокладки дымоходов и вентиляции. Это этап состоит из крепления отдельных модулей. Сначала в потолке устанавливаются специальные фиксаторы, к которым прикрепляется каждый модуль.

По мере необходимости устанавливаются разветвления. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где согласно нормативам должна проходить циркуляция воздушных масс. Отверстия каналов закрываются специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, который устанавливается непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе дымовых шахт. Они монтируются со строгим соблюдением рекомендаций фирмы – изготовителя.

Над вентилятором имеется небольшой участок шахты, которая ведет к люку на крыше. Люки должны устанавливаться с соблюдением рекомендаций производителя.

Параллельно с дымоходами монтируются трубы для подпора воздуха. Они могут монтироваться рядом с дымоходами

Необходимо обратить внимание на то, что отверстия для удаления воздуха не должны располагаться рядом. Если не соблюсти это правило, то эффективность работы системы резко снизится

Над дымоходом протягивается проводка

Это должен быть трехфазный кабель с напряжением 380 вольт. К нему подсоединяется электроника. Это необходимо для автоматического открытия люков и клапанов системы. Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха

Над дымоходом протягивается проводка. Это должен быть трехфазный кабель с напряжением 380 вольт. К нему подсоединяется электроника. Это необходимо для автоматического открытия люков и клапанов системы. Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха.

Это защищает от короткого замыкания, которое возникает при оплавлении провода. Неправильный монтаж проводки ведет к выходу из строя всей системы удаления дыма. Завершающей стадией монтажных работ является подключение сигнализации или системы датчиков. В зданиях с большими площадями делают зонирование. За каждый участок отвечают отдельные блоки управления. Есть системы, где вентиляцию и удаление дыма нужно запускать вручную.

С этим читают

Назначение и порядок проведения работ

Активное строительство объектов повышенной этажности для массового пребывания людей (спортивные комплексы, офисные и торговые центры, транспортные сооружения и другие многофункциональные здания) требует наличия на объектах инженерных сетей, обеспечивающих максимальную безопасность людей. Инженерные сети, обеспечивающие противопожарную безопасность, — неотъемлемая часть любого строительного объекта. Необходимость противопожарных систем оговорена в нормативных актах, регламентирующих строительные работы. Противопожарные системы должны быть предусмотрены во всех строительных проектах любого строящегося здания, сооружения или промышленного объекта.

Частью противопожарной защиты является установка системы дымоудаления (системы противодымной вентиляции). Задачей противодымной вентиляции является обеспечение защиты людей от опасного воздействия продуктов горения при пожаре во время эвакуации людей из опасной зоны. Вентиляция дымоудаления выполняет функции предотвращения отравлений людей угарным газом и предотвращения распространения дыма по всем помещениям горящего здания.

Основным элементом противодымной вентиляции является вентилятор дымоудаления. Для эффективного выполнения задачи дымоудаления применяются вентиляторы большой производительности, параметры которых рассчитываются в зависимости от конкретных требований и условий проекта. Такие вентиляторы имеют внушительный вес и размеры, а потому требуют тщательной проектной проработки и отработанной методики монтажа. Установка системы дымоудаления должна производиться квалифицированным персоналом, прошедшим специальную подготовку.

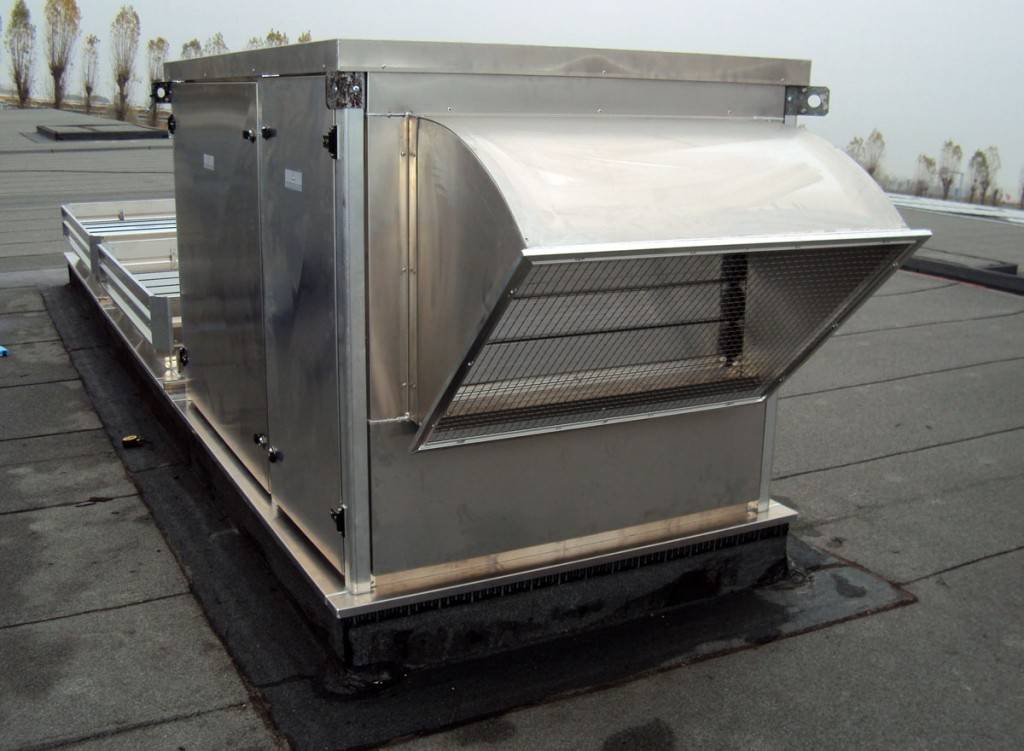

Монтаж крышных вентиляторов дымоудаления

Монтаж вентиляторов для системы дымоудаления зависит от типа вентилятора, от его весогабаритных параметров. В системах дымоудаления чаще всего применяются крышные вентиляторы, хотя возможно использование центробежных вентиляторов, устанавливаемых в специальных помещениях – вентиляционных камерах

Выбор типа вентилятора важно осуществить еще на стадии проектирования, чтобы рационально определить место установки агрегата. Для этого необходимо изучить поэтажные планировки здания, тип кровли, наметить направление выброса воздуха – либо вертикально вверх через проем в крыше, либо в вентиляционную шахту, либо горизонтально через проем в стене здания

Узнать стоимость монтажа вентиляторов дымоудаления

К месту монтажа вентиляторы поступают, как правило, укомплектованными электродвигателями. Часто крыльчатка вентилятора конструктивно выполнена на одном валу с электроприводом.

Если вентиляторы предполагается размещать в вентиляционных камерах, то эти камеры должны иметь нормируемый предел огнестойкости, иметь достаточную площадь для удобного монтажа и обслуживания вентилятора и должны быть отделены от остальных помещений противопожарными перегородками.

Наилучшие условия для монтажа вентиляторов дымоудаления обеспечены в зданиях с плоской твердой крышей.

Монтаж поддона к стакану

К стакану, до монтажа вентилятора, необходимо прикрепить поддон. Перед установкой поддона в середине каждой стенки стакана на расстоянии 200 +/- 10 мм от основания следует просверлить отверстие диаметром 14 мм.

Конструкция поддона предусматривает наличие тяг. Крепление тяг поддона к боковым стенкам стакана осуществляется с помощью болтов, гаек и шайб М12.

Монтаж клапана к вентилятору

До установки вентилятора дымоудаления на стакан, следует присоединить к вентилятору обратный клапан.

Предварительно клапан подлежит внимательному осмотру. Створки клапана могут быть зафиксированы на заводе транспортировочными узлами. Для того чтобы их освободить, необходимо снять транспортировочные винты и проверить свободное, без заедания, открытие створок.

Далее следует приступить к креплению клапана на вентилятор. Для этого крышный вентилятор подвешивают на подъемном устройстве. Во избежание перекоса запрещается во время и после монтажа опускать вентилятор на клапан.

Некоторые производители для облегчения монтажа снабжают клапан и вентилятор специальными отметками. Если они присутствуют, достаточно просто совместить метки.

Монтаж вентилятора с клапаном к стакану

Вентилятор с клапаном крепится к стакану, вмонтированному в кровлю, в строго вертикальном положении. При этом крепежные элементы, шайбы и гайки М12, устанавливаются на шпильки, приваренные к стакану. На каждую шпильку следует навинчивать по две гайки. Все элементы крепления должны проверяться на силу зажима. Очередность выполнения работ должна быть строго прописана в технической документации, прилагаемой к изделию.

ЗАРУБЕЖНЫЕ ПОДХОДЫ И ТРЕБОВАНИЯ ПО ОРГАНИЗАЦИИ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Наиболее интересными документами по попротиводымной вентиляции являются стандарты Национальной Ассоциации по Противопожарной Защите (США) NFPA 92A «Рекомендуемые правила для систем дымоудаления» и NFPA 92B «Руководство по системам противодымной защиты атриумов, торговых центров и больших помещений».

Это даже не какие-то нам привычные требования «делай так или так», а по большей части научно-методические пособия по расчетам для последующего проектирования технологической базы.

Действительно, из рисунка 1, как раз из NFPA, видно, как в зданиях с атриумом во время пожара под дымом формируется объем с чистым воздухом для обеспечения эвакуации.

Но как эти решения, в частности, приведенное на рисунке 1а, на практике отличаются от наших отечественных. При всем уважении к этим супердокументам я не могу утверждать с полной ответственностью, что все предусмотренные в них решения могут без каких-либо проблем быть использованы в нашей стране. Но об этом чуть дальше, когда я буду рассматривать примерно аналогичные решения в Европе.

В Европе тоже есть своя система стандартов по тепло- и дымоудалению в условиях пожара. Это серия стандартов EN 12101, состоящая из 10 частей. Эти части стали постепенно вводится в действие не так давно, начиная с 2002 года. И здесь необходимо отметить, что так нам интересная девятая часть prEN 12101-9 «Панели/ щиты управления» («Control panels»), появившаяся в 2004 году, до сих пор имеет префикс «pr», что означает «проект европейского стандарта», не согласованный всеми национальными органами стандартизации (NSB). То есть, по идеи, на него можно плюнуть и растереть, что и делают во многих странах Европы. Те же французы почему-то до сих пор ссылаются на свои национальные стандарты.

А уж европейская неразбериха с терминами и определениями достойна отдельного рассмотрения. И вообще, имеет место какая-то парадоксальная ситуация: мы немало знаем о стандартах США серий NFPA 72, NFPA 13, NFPA 92, о стандартах Европы серий EN 54 (СПС и СОУЭ), EN 12094 (ГАУПТ), а вот об EN 12101 практически ничего.

Начну с того, что вся серия стандартов EN 12101 имеет общее название «Smoke and heat exhaust ventilators systems» – SHEVS (система тепло- и дымоудаления).

SHEVS применяются для образования и поддерживания чистого воздушного слоя под дымом для:

a) обеспечения путей эвакуации;

b) содействия при пожаротушении;

c) уменьшения возможности возгорания и таким образом полного развития огня;

d) защиты оборудование и предметов мебели;

e) уменьшения теплового воздействия на элементы конструкции во время пожара;

f) снижения ущерба, причиненного продуктами термического разложения и нагретыми газами. SHEVS может и должна содержать:

a) естественную вытяжную систему с естественной системой подачи свежего воздуха или/

b) естественную вытяжную систему с механической системой подачи свежего воздуха или/

c) механическую вытяжную систему с естественной системой подачи свежего воздуха или/

d) систему тепло- и дымоудаления, основанную на механической вытяжной системе и механической системе подачи свежего воздуха (система push-and-pull).

В стандарте EN 12101-2 приведены требования к устройствам и элементам SHEVS с естественной системой вентиляции.

В EN 12101-3 приводятся уже технические требования к устройствам принудительной вентиляциям дыма и тепла, в том числе и вентиляторам SHEV (в отличие от SHEVS пишется без буквы S) для ПДВ. Кое-что из этой части даже можно найти в нашем национальном стандарте ГОСТ Р 56077-2014 «Методы аэродинамических испытаний конструкций и оборудования противодымной защиты зданий».

EN 12101-4 это требования уже к комплексам SHEVS, то есть как эти системы должны на объектах работать в целом. А EN 12101-5 – некий сборник рекомендаций по расчетам и проектированию этих систем. EN 12101-6 посвящен техническим требованиям к установкам для создания перепада давления, это то, что у нас называют системой подпора воздуха. Еще для нас может быть интересна 10 часть EN 12101-10 «Энергоснабжение».

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Требования нормативных документов

Статья 85 ФЗ-123, регламентирующая устройство противодымной защиты, указывает, что выбор при проектировании систем дымоудаления, подпора воздуха строительных объектов между естественным и принудительным способом побуждения должен осуществляться на основании архитектурно-планировочных решений зданий.

Кроме того, сама необходимость монтажа систем дымоудаления, подачи свежего воздуха на пути эвакуации; требования к составу, конструкциям, пожарно-техническим параметрам оборудования, режимам эксплуатации, алгоритмам включения установок аварийной приточно-вытяжной вентиляции определяют исходя из функционального назначения строительных объектов.

При этом независимо от способа удаления дымовых газов – естественного или принудительного, приточно-вытяжные системы дымоудаления должны обеспечиваться как автоматическим, так и ручным дистанционным запуском исполнительных устройств, механизмов, что достигается блокировкой аппаратуры управления вентиляционным оборудованием с пожарными приемно-контрольными приборами; своевременными грамотными действиями персонала, несущего дежурство на пожарном посту в здании общественного назначения, в диспетчерской предприятия.

Основное требование при создании систем естественного, принудительного дымоудаления – это эффективность исключения/ограничения распространения ядовитых летучих продуктов процесса горения за пределы защищаемого помещения, пожарного отсека, чтобы обеспечить безопасность людей в ходе эвакуации.

Конкретные указания к устройству систем естественного дымоудаления содержатся в пункте 7.10 СП 7.13130.2013, устанавливающего требования ПБ ко всем отопительным, вентиляционным системам строительных объектов:

• Вытяжные системы естественного дымоудаления при пожаре следует проектировать только для защиты помещений одноэтажных зданий, для многоэтажных строительных объектов необходимо применение вентиляционных установок с принудительным механическим побуждением.
• Естественная экс-фильтрация летучих продуктов, образовавшихся при пожаре, должна осуществляться через шахты, оснащенные клапанами дымоудаления; зенитные фонари дымоудаления, противопожарные фрамуги, люки, что должны управляться автоматически, дистанционно; не задуваться, фиксироваться в открытом состоянии при срабатывании, не примерзать.
• А также обладать проходной общей площадью сечений вертикальных дымовых шахт, проемов в наружных конструкциях ограждения, покрытиях строительных объектов, соответствующей проектным режимам эксплуатации вытяжных систем дымоудаления.

Методика расчета естественного дымоудаления – это расчет указанных режимов, который проводят по указаниям пункта 7.4 данного свода правил, учитывая характеристики воздушной среды снаружи в теплый период, при ветре, направленном непосредственно на открывающиеся элементы устройств дымоудаления.

Общий объем удаляемых системой летучих продуктов пожара определяют в зависимости от:

• Мощности выделения тепла очагом возгорания.
• Тепловых потерь сквозь ограждающий помещения строительный конструктив здания, вентиляционные короба, шахты.
• Температуры выбрасываемых в атмосферу дымовых продуктов.
• Характеристик наружной воздушной среды.
• Геометрических размеров, объема строительного объекта.
• Расположения дверей, окон.
• Максимальной скорости ветра.

Что такое противопожарная вентиляция

Коммуникации современных строений призваны не только, улучшать комфорт и удобство проживания, но и гарантировать максимальную безопасность находящихся внутри строения людей. Один из важнейших элементов общей системы жизнеобеспечения это противопожарная вентиляция. Все значимые федеральные  объекты оснащаются подобными устройствами. При строительстве высотных зданий система проектируется в обязательном порядке. Оснащаются ей подземные объекты, тоннели и здания большой пропускной способности.

Печальный опыт трагедий показывает, что отсутствие  противопожарной вентиляции приводит к многочисленным жертвам не столько от высокой температуры, сколько от отравления угарным газом и продуктами горения. Сегодня быт перенасыщен предметами из пластика и полимеров. Имея великолепные пользовательские качества, они при горении выделяют крайне токсичные и опасные вещества, парализующие жизненно важные системы организма. Комплекс противопожарной вентиляции может существенно отличаться от стандартной конфигурации, поскольку функции, который он выполняет, существенно отличается от обычных систем. Целями монтажа установки являются:

• Блокирование источника огня;
• Подача свежего воздуха по маршруту эвакуации людей;
• Отвод тепла с целью сохранения конструкции здания;
• Удаление дыма для безопасного вывода людей и работ специальных служб пожаротушения.

Расчетные, проектно-сметные работы выполняют специалисты, наделенные соответствующими полномочиями. В работе используются рекомендации, требования законодательства и отраслевые нормы. Организация противопожарной системы при частной застройке выполняется владельцами недвижимости, однако, для гарантий максимальной безопасности жилья консультации со специалистами позволят избежать характерных ошибок при выборе конфигурации и материалов для монтажа конструкции.

Нормативная документация

Техническое обслуживание системы дымоудаления и противодымной вентиляции регламентируется документами:

• ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний».
• Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме».
• РД 25.964-90 «Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранной-пожарной сигнализации. Организация и порядок проведения работ».
• Другие утвержденные нормативные документы, акты, постановления.

Все это Вы найдете, если обратитесь в нашу компанию. Помните, что доверять можно только профессионалам, тем более, что от работы систем пожаротушения и дымоудаления зависит человеческая жизнь.

Если у Вас появились вопросы, звоните нашим специалистам по телефону +7 (495) 227 31 11 или оставьте заявку на сайте.

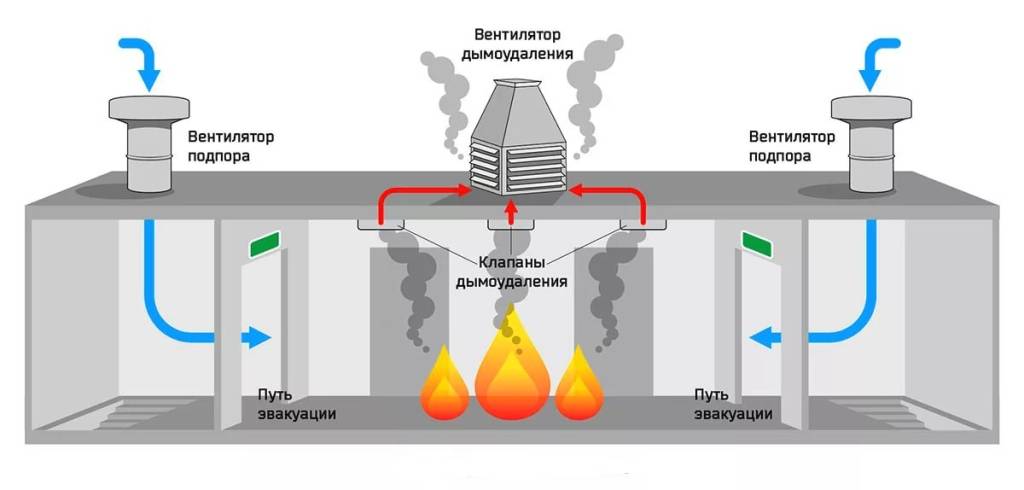

Состав системы противодымной вентиляции

Статическая конструкция имеет достаточно простое строение. Независимый от штатной вентиляции воздуховод, датчики и клапана. Гораздо сложнее устроена динамическая система дымоудаления. В ее состав входят следующие элементы:

• Вентиляторы дымоудаления;
• Вентиляторы подпора;
• Противопожарные клапаны;
• Независимые воздуховоды (шахты);
• Люки дымоудаления.

К каждому элементу системы предъявляются особые требования. Конструкцию собирают только из разрешенных материалов. Элементы обычной вентиляции не применяются для систем противодымной вентиляции. Пожарная безопасность регламентируется иными нормами и требованиям, нежели стандартная приточно-вытяжная система.

Клапан дымоудаления

Приемное устройство, обеспечивающее захват воздуха, насыщенного продуктами горения. Монтируется непосредственно в местах, где возможно возникновение возгорания. Пожарный клапан для вентиляции не может иметь сечение меньше диаметра воздуховода. Система автоматизации выбирается с защитой от высоких температур. Механизм открытия также применяется из перечня устройств, рекомендованных для монтажа конструкций противопожарной защиты. Сегодня производители предлагают широкий ассортимент продукции, отличающейся надежностью и эстетическими качествами. Декоративные решетки и панели выполнены с учетом монтажа в помещениях различной стилистике и дизайна.

Воздуховоды из огнестойкого материала

Противодымная вентиляция монтируется автономно. По маршруту прокладки обеспечивают полную безопасность для других коммуникаций. Трубы не зависимо от их формы только металлические. Снаружи воздуховод оборудуется термозащитным слоем, в целях защиты при прохождении перегретых воздушных масс от возможного возгорания и порчи коммуникационных трасс общего назначения.

Вентилятор подпора воздуха

Важный элемент системы. Производительность и мощность устройства рассчитывается по обслуживаемому объему. Создавая избыточное давление внутри помещения, они не дают дыму проникнуть в другие помещения. Монтируются в местах, где условия гарантируют  защиту от порчи оборудования и исключена возможность перегрева при возникновении пожара. Чаще всего это осевые вентиляторы, дающие высокую производительность.

Вентилятор вытяжной

Функцией устройства является создание необходимой тяги для удаления дыма и продуктов горения. Чаще всего устанавливаются на крышах или в чердачных пространствах. При выборе вентилятора ориентируются на мощность, которая не может быть меньше аналогичных значений устройства для подпора воздуха. Находясь непосредственно в воздуховоде, где возможны высокие температуры к оборудованию предъявляется повышенные требования. Механизм полностью выполнен из термостойких материалов.

4 Из чего состоит?

Система подпора воздуха состоит из следующих элементов

1. 1. Вентилятор подпора воздуха. Данный элемент создает высокое давление в шахте дома, лифте и тамбур-шлюзе, а также лестничной клетке, для того, чтобы предотвратить их задымление.

   Подходящие показатели объема воздуха и давления определяются при помощи специального метода, рекомендуемого органами пожарного надзора. Также устройство проводит свежий воздух внутрь здания. Вентиляторы комплектуются электроприводами или тепловыми замками.

2. 2. Воздухоотвод для подпора воздуха. Обеспечивает перемещение дымовой массы из здания наружу. Вентилятор и воздухоотвод изготавливаются строго из несгорающих материалов.
3. 3. Регулятор избыточного давления.
4. 4. Клапан подпора воздуха. В автоматическом режиме контролирует сброс текущих параметров давления для необходимых участков безопасности.
5. 5. Контролеры для автоматизации противодымной вентиляции.

Для чего нужен подпор воздуха при пожаре

Скажем просто о том, что такое подпор воздуха.

Во многих случаях, на лестничной площадке либо в другом специально отведенном месте ставится вентилятор. При пожаре он срабатывает от АПС, забирает приток с улицы и направляет его в здание, т.е. повышает давление внутри.

Это и есть подпор воздуха.

Это препятствует проникновению дымовой примеси в места эвакуации и позволяет персоналу безопасно покинуть горящее здание.

При этом всегда рассматривается худший сценарий: возгорание идет

при большой скорости ветра, а в самом строении открыты все двери, лифтовые шахты и разрушены все окна.

Вентилятор подпора воздуха обычно имеет большую мощь и рассчитан на продолжительную работу.

В процессе монтажа системы подпора воздуха учитываются следующие факторы.

• Гидросопротивление.
• Место размещения (самая верхняя часть стены строения либо лестничной площадки).
• Нижняя граница избыточного давления не меньше 20 Па.
• Верхний порог избыточного давления в эвакуационных местах не выше 150 Па (позволяет нормально открывать двери).
• Место забора воздуха всегда выбирают с подветренной стороны сооружения.

Подпор и вентиляция дымоудаления обязательно должны компенсировать друг друга.

Избыточное и минимальное давление не может выходить за границы установленных норм.

Другими словами, подпор воздуха это забор воздушной массы с улицы и ее доставка в горящее строение.

Такая система обычно отключается дистанционно.

Кроме вентиляторов, приточная система включает в себя магистраль воздуховодов, а также клапан подпора воздуха.

2 Как работает при пожаре вентиляционная установка?

Алгоритм работы основывается на следующих действиях

1. 1. Если в помещении возникло пламя, появились следы летучих продуктов горения, срабатывает специальный извещательный датчик.
2. 2. Сигнал тревоги поступает на приборы АРМ, АПС пожарных постов и диспетчерских станций зданий, где выявлена пожарная опасность.
3. 3. Управляющий сигнал отключает общеобменную сигнализационную систему.Осуществляется закрытие огнезадерживающих клапанов, которые установлены в местах пресечения противопожарных преград.
4. 4. Открываются клапаны дымоудаления, которые установлены в месте возгорания. Открываются люки, окна, зенитные фонари с механизированными приводами для проветривания/удаления задымленного воздуха.
5. 5. В это же время происходит включение вентиляторов притока воздуха.
6. 6. Система подпора воздуха осуществляет направление свежего воздуха в холлы, лестничные площадки, шахты лифтов – маршруты эвакуации людей.
7. 7. Система удаления дыма за счет автоматического покрытия производит удаление летучих газовых продуктов горения с высокой температурой из зоны возникновения первоначального очага пожара.

Механизм и принцип работы

Вентиляция является очень важной частью любой пожарной системы безопасности. Она дает возможность избежать повреждений и человеческих жертв при возгорании внутри помещения

Противодымная, или как ее еще называют – противопожарная вентиляция, состоит из специальной системы, которая не допускает новый воздух в помещение и при этом может выводить дым. Она в первую очередь предназначена для максимально быстрой и безопасной эвакуации людей из здания на самых начальных этапах возгорания.

Принцип работы довольно прост и заключается он во включении отсоса дыма, который идет от очага возгорания, не давая ему распространяться по зданию. Дополнительно включаются еще и вентиляторы подпора. Они наоборот, нагнетают чистый воздух на лестничные площадки и лифтовые шахты для того, чтобы люди могли безопасно, без отравлений продуктами горения, покинуть дом или другое здание. Включение всей системы происходит сразу же после срабатывания датчиков пожарного контроля. По этой причине можно говорить, что такая вентиляция является частью системы контроля безопасности здания.
