Как подключить поверхностный насос

Обзор популярных моделей

Среди насосов, пользующихся популярностью у владельцев загородных домов и дач, есть продукция как отечественных, так и зарубежных производителей. Особенно хорошо зарекомендовали себя наш Джилекс, немецкий Грундфос, итальянские ДАБ и Педролло, и другие.

Проще всего подобрать нужный агрегат, сравнив его характеристики со своими требованиями и параметрами источника.

Джилекс

В линейке продукции этой компании поверхностные центробежные насосы представлены серией Джамбо (см. Джамбо насосная станция: технические характеристики). Они оснащены встроенным эжектором, устойчивы к перепадам напряжения и наличию примесей в воде. И стоят дешевле многих зарубежных аналогов.

Модель и фото	Напор, м	Расход, л/мин	Глубина всасывания, м
Джамбо 60/35	35	60	9
Джамбо 70/50	50	70	9

DAB

Агрегаты этого бренда также славятся своей неприхотливостью к составу перекачиваемой воды, в которой могут присутствовать мелкие частички песка и воздушные пузырьки. Водоснабжение поверхностным насосом частного дома или небольшого сельхозпредприятия, обеспечат модели серии JET с чугунным корпусом, а агрегаты из серии GARDEN, помогут вам ухаживать за садом и огородом, осуществляя полив из емкости.

Модель и фото	Напор, м	Расход, м3/час	Глубина всасывания, м
JET62М	35	3	8
JET-Inox 82M	47	3,6	8
JET-Cом 132	48,3	4,8	8
GARDENJET 82	47	3,6	—
GARDENJET-INOX 102 M	54	4,5	—
GARDENJET-COM 62 M	37	3,6	—

Pedrollo

Среди оборудования этой фирмы, можно найти как центробежные, так и вихревые насосы. К последним относятся насосы серии Pedrollo PKm (см. Устройство насосной станции Pedrollo: обзор продукции одного из ведущих мировых производителей).

Модель и фото	Напор, м	Расход, м3/час	Глубина всасывания, м
Pedrollo JCR 15H	72	3	9
Pedrollo JCR 15М	55	4,8	9
Pedrollo JSWm 2B	54	4,2	9
Pedrollo JSWm 12HX	64	3	9
Pedrollo 3CP 100E	36	7,2	7
Pedrollo 3CP 80E	38	4,8	7
Pedrollo PKm 60	38	2,5	5
Pedrollo PKm 65	50	3	8
Pedrollo PKm 70	62	3	18
Pedrollo PKm 80	66	3	22
Pedrollo PKm 90	82	2,4	5
Pedrollo PKm 100	80	4,2	15

GRUNDFOS

Для водоснабжения частного дома и полива участка, эта немецкая компания выпускает две линейки центробежных насосов – Grundfos MQ и Grundfos JP (см. Маркировка насосов Grundfos: продукция ведущих производителей). Последние оснащены удобной ручкой для переноса. Помимо этого они могут использоваться для повышения давления в сети.

Модель и фото	Напор, м	Расход, м3/час	Глубина всасывания, м
Grundfos MQ 3-45	45	3	8
Grundfos MQ 3-35	36	3	8
Grundfos JP6	48	4,5	8
Grundfos JP5	43	4	8

Описание и особенности

Влага на поверхностный насос попадать не должна. Если в не герметичный корпус проникнет вода, то он перестанет работать. Для работы необходимо минимум 2 шланга – один опускается в перекачиваемую жидкость, второй присоединяют к трубопроводу.

Конструктивно поверхностный насос для скважины состоит из корпуса, электродвигателя и элементов, перекачивающих воду. Все движущиеся части установлены на подшипниках. На всасывающей трубе насоса создается низкое давление, затягивающее воду в рабочую камеру прибора.

Так как двигатель полностью не герметизирован использовать поверхностный насос допустимо только в сухом месте. Для откачивания жидкости с большой глубины механизм дополнительно оборудуют погруженным в скважину инжектором. Его конструкция позволяет увеличить давление. Это устройство в несколько раз увеличивает глубину, с которой поверхностный насос может откачивать воду.

Как происходит запуск центробежного насоса

Центробежный насос – это такая установка, в которой вода двигается за счёт центробежной силы, обеспечивая нужный напор. Отсюда и соответствующее название насоса.

Запуск центробежного насоса имеет свои особенности и условия, без которых он попросту не запустится. Среди них – наличие воды. Нельзя запускать насос без воды, иначе он выйдет из строя.

Запуск центробежного насоса можно поделить на несколько этапов:

1. Заливка воды;
2. Отвинчиваем кран у манометра;
3. Закрываем задвижку
4. Запускаем электродвигатель;
5. Ждём, кода насос достигнет необходимое количество оборотов;
6. Следим за давлением, которое показывает манометр;
7. Открываем кран вакуумметра и краны на трубах подвода воды в сторону сальников.
8. Пользуемся водой.

При запуске насоса, если вы перепутаете последовательность действий, то насос может попросту сломаться сразу, либо с течением времени. Поэтому стоит выполнять все шаги друг за другом, не нарушая порядок, чтобы такое устройство не вышло из строя.

Запуск центробежного насоса осуществляется по шагам. Не стоит относиться к пуску устройства халатно, иначе водная установка выйдет из строя. Центробежный насос один из популярных насосов, когда требуется обеспечить бесперебойный и мощный поток воды.

Особенности установки и подключения

Перед началом монтажа важно правильно выбрать место. Корпус находится на поверхности, поэтому оборудование подвержено влиянию атмосферных явлений

Если вода попадет в электрические узлы, возможно замыкание. Поэтому агрегаты устанавливают в закрытых теплых помещениях, где температура зимой выше 0 градусов. Должна быть вентиляция, чтобы не образовывался конденсат при разнице температур жидкости и воздуха в помещении.

Если насосом планируется пользоваться только летом, его можно держать на улице под навесом, чтобы дождь не попадал на корпус. Многие обустраивают приямок или кессон недалеко от источника воды. Это требует дополнительных затрат и времени: нужно обязательно выложить сверху глиной, чтобы осадки не затопили.

Схема подключения поверхностного центробежного насоса:

1. Присоединяют трубу с обратным клапаном и фильтром, которую планируется опускать в воду.
2. Опускают конец в скважину до уровня жидкости.
3. Заполняют систему водой. Нужно, чтобы все воздушные пробки были исключены.
4. Включают насос в сеть.
5. Подсоединяют выпускную трубу или шланг для полива.

Можно включать и тестировать устройство.

Виды центробежных насосов по сферам применения и способу установки

Надежность и долговечность центробежных насосов сделала их востребованными во многих сферах деятельности человека. В зависимости от области эксплуатации оборудование делится на такие типы:

• Универсальные насосы – к этому виду относятся бытовые мини-приборы и агрегаты для полива. Такие устройства могут использоваться для колодца и другого источника, глубиной до 8 м;
• Вакуумные насосы – эти приборы в большинстве своем используются в пищевой промышленности для упаковки продуктов питания в герметичную тару. Вакуумный агрегат выкачивает воздух и другие парообразные вещества до достижения определенного давления;
• Сетевые водяные насосы – используются для отопления и комплектации ГВС. Эти агрегаты могут перекачивать воду с большим диапазоном температур;
• Питательные насосы – такого рода оборудование применяется для оснащения паровых котлов. Центробежный насос этого типа используется для работы с горячей водой, в его устройство входит паровая турбина и электрический привод;
• Многоступенчатые конденсатные насосы – горизонтальный насос этого типа обеспечивает возврат конденсата в системах регенеративного цикла.
• Циркуляционные насосы – устройства это типа применяются для оборудования систем кондиционирования. Они способны перекачивать большие объемы жидкости при минимальном напоре;
• Кислотные насосы – оборудование этого рода производится из прочных материалов, обладающих устойчивостью к воздействию коррозии. В эту группу входят промышленные приборы, используемые на нефтеперерабатывающих и химических предприятиях;
• Дренажные насосы – оборудуются прочным корпусом и фильтрационными элементами. Дренажный насос используется для перекачивания воды, в составе которой присутствуют твердые фракции. Оборудование этого рода чаще всего используется в пожарных службах.

По методу монтажа существуют такие виды центробежного насоса:

• Поверхностный – насос такого рода обладает самой простой конструкцией. Поверхностные насосы монтируются в ровном вертикальном или горизонтальном положении и оснащаются заборными и всасывающими шлангами;
• Полупогружной – такой агрегат устанавливается в верхней части водного источника при помощи консолей и направляющих;
• Погружной – центробежный насос такого рода используется для скважины и других глубоких водных резервуаров. Глубинный агрегат может быть, как бытовым, так и промышленным. Он оборудуется прочным, устойчивым к воздействию коррозии корпусом из нержавеющей стали. В продажу каждый насос погружной центробежный скважинный поступает с электродвигателем повышенной мощности.

Классификация агрегатов по способу монтажа и сферам применения дает покупателю понятие о том, как именно насос будет вести себя насос в тех, или иных условиях. Это поможет определить подходящий центробежный насос, способный прослужить длительное время без ремонта.

Что нужно знать о скважине?

Каждый водоносный колодец индивидуален по основным характеризующим его показателям. Имеется в виду не только диаметр обсадной трубы и общая глубина (расстояние от устья до дна), но и такие показатели:

• статический водный уровень;
• динамический водный уровень;
• дебет скважины (приток).

Эти данные всегда есть в паспорте водоносного сооружения, и они напрямую влияют не только на глубину погружения скважинного насоса, но и на выбор его оптимальной мощности и производительности. Давайте разберемся, что каждая из этих характеристик означает и как влияет на глубину установки водяной помпы.

Если из скважины определенный период не отбирать воду, в полости обсадной трубы установится постоянный уровень. Образовавшийся водяной столб уравновешивает давление в водоносных пластах, которое там стабильно. По этой причине уровень статический, то есть постоянный. Он может незначительно изменяться в течение года в зависимости от гидрологической ситуации и интенсивности забора воды из данного водоносного пласта соседними скважинами. Как правило, чем глубже колодец, тем стабильнее этот скважинный показатель.

Этот показатель зависит от двух факторов:

• производительность насоса;
• приток воды в скважину.

То есть, динамический уровень величина непостоянная, ведь не исключена замена помпы на другую, с отличающимися характеристиками, дебет колодца также может претерпевать изменения в процессе заиливания. Но как раз эта характеристика водоносного сооружения интересует больше всего при выборе правильной глубины погружения водяного насоса. Ведь для того, чтобы погружная помпа не оказалась сухой в процессе водозабора, нужно ставить ее ниже минимального динамического уровня в обсадной трубе хотя бы на метр. Это обусловлено особенностями скважинных насосов, о каких узнаете далее.

Разновидности эжекторов

Определившись с тем, что такое эжектор, необходимо разобраться с его разновидностями. Для оснащения насосных станций обычно используются два типа устройств. Первый вариант предусматривает включение прибора в состав конструкции перекачивающего приспособления. Во втором случае речь идет об отдельном размещении. Каждое из этих решений имеет свои достоинства и недостатки, которые необходимо учесть при организации системы.

Встроенные модели

В данном варианте эжектор устанавливается под корпус насоса или рядом с ним. Это позволяет не искать для него дополнительное место. Все, что потребуется – реализовать обычную процедуру монтажа насосной станции. Закрытый корпус обеспечивает для эжектора надежную защиту от грязи и пыли.

Такая насосная станция с эжектором может осуществлять забор воды с глубины до 8 метров. Она способна обслуживать территорию дачных хозяйств, где нужда в поливе ощущается особенно остро. К слабым сторонам эжекторов внутренней установки обычно относят наличие шума в работе. По этой причине их стараются монтировать подальше от жилых помещений (чаще всего для этого выделяют отдельную комнату). Электромотор станции должен иметь достаточную мощность для создания рециркуляции.

Выносные модели

Внешняя установка эжектора предусматривает использование дополнительного бака для закачки воды. Он создает необходимый рабочий напор и дополнительную разницу давлений, что снижает нагрузку на оборудование. Коммутация эжектора в такой схеме осуществляется к погруженному участку трубопровода. Для этого потребуется прокладка дополнительной трубы, из-за чего скважину приходится делать шире. В результате подобного конструктивного решения КПД системы уменьшается почти на 35%.

С другой стороны, это предоставляет возможность обслуживать скважины глубиной до 50 метров, заметно снизив уровень шума при работе станции. Местом ее размещения нередко выступает сам дом (его подвал). Дистанция до места забора воды может быть до 40 метров, на эффективность работы оборудования это не влияет. Подобные достоинства делают эжекционный насос внешнего типа особенно популярным. Для размещения всего оборудования используется одно подготовленное место, что позволяет увеличить продолжительность его службы и обеспечить простоту технического обслуживания и настройки системы.

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

1. Вибрационные.
2. Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает. Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру

В результате процесс заиливания во многих случаях резко ускоряется

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Установка и запуск насоса для скважины

Чтобы правильно подключить систему водоснабжения и выполнить ввод воды, необходимо грамотно установить насосное оборудование:

• подсоединить обратный клапан к перекачивающему агрегату;
• установить обжимную муфту;
• произвести соединение с трубопроводом;
• зафиксировать троса для погружения в источник водоснабжения;
• зафиксировать на тросе трубы и питающий кабель;
• опустить перекачивающий агрегат в скважину;
• зафиксировать трос в оголовке обсадной трубы.

На заключительном этапе выполняется проверка работы перекачивающего агрегата. Сборку автоматики нужно производить по прилагаемой производителем инструкции.

Что учитывать при выборе конкретной модели?

В зависимости от того, для каких целей приобретается поверхностный насос, отличаются характеристики, на которые следует ориентироваться.

Насос для полива приусадебного участка

В этом случае основными параметрами оборудования являются:

• Производительность. Для полива огорода вполне достаточно одного кубического метра в час;
• Глубина всасывания, на которой будет эксплуатироваться оборудование. Поверхностный насос поднимает воду максимум с девяти метровой глубины. При этом следует помнить о соотношении вертикаль-горизонталь, которое составляет один к четырём. Работая на двухметровой глубине насос должен быть удалён от колодца на восемь метров. Если глубина всасывания превышает четыре метра (или же общая протяжённость подающей магистрали более двенадцати метров), следует увеличить просвет трубы на ¼ дюйма;
• Напор. Ориентироваться следует на самую удалённую точку потребления.

С помощью поверхностного насоса можно без проблем организовать полив приусадебного участка. Оборудование легко устанавливается и не требует особых навыков при монтаже

Для подключения поверхностного насоса нужны следующие комплектующие: шланги (для забора воды и для полива); штуцер для соединения шланга и насоса; обратный клапан и фильтр-сетка, который устанавливается на обратный клапан и задерживает песок и твёрдые частиц.

Насос для системы водоснабжения дома

При выборе поверхностного насоса, предназначенного для водоснабжения загородного дома, нужно ориентироваться на объём потребляемой воды, количество точек потребления и необходимый напор в системе.

Проектирование системы водоснабжения дома, основанного на поверхностном насосе, требует учета объёма потребляемой воды и количества точек расхода

Для простоты расчётов можно брать следующие величины:

• Дом на семью из четырёх человек потребляет в час 3 м3;
• Дом на две семьи – 5 м3/час;
• Дом на четыре семьи – 6 м3 в час;
• Приусадебный участок – около одного кубического метра в час.

В засушливое время потребление воды может существенно увеличиться, в жаркие дни только на полив будет уходить на 40-55% больше обычного.

Помимо этих параметров, нужно обратить внимание на гидроаккумулятор. Если установлено значение 3,5 атмосферы, то максимальный напор в системе должен быть больше чем суммарное давление по горизонтали и вертикали подающей магистрали (расстояние до воды плюс 45-50 метров)

Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу.

Для организации водоснабжения дома помимо самого насоса понадобятся следующие комплектующие:

• Соединительный штуцер;
• Подводящий и выводящий шланг;
• Обратный клапан с сетчатым фильтром;
• Гидроаккумулятор, роль которого выполняет бак ёмкостью 30-60 литров. Он должен поддерживать давление в системе;
• Гибкая подводка для соединения насоса и баком;
• Пятивыводной адаптер для второго выхода;
• Манометр;
• Реле давления. Оно подсоединяется в пятивыводной адаптер. На нём устанавливаются значения давления, при которых насос будет включаться либо выключаться.

Виды и описание поверхностных насосов

Поверхностный насос для частного дома может иметь разную конструкцию. Все имеющиеся на рынке агрегаты делятся на несколько видов:

• Центробежные насосы – приборы этого типа обладают высоким КПД – около 92 %, надежностью и длительными сроками эксплуатации. Вместе с тем, такие агрегаты не способны создать высокое давление. Устройство центробежного насоса состоит из рабочего вала и двух рабочих колес;
• Эжекторные насосы – большинство таких агрегатов являются двухконтурными, то есть к ним необходимо подключать две трубы. По первой трубе вода попадает в эжектор, где поддается воздействию разных давлений. По второй трубе вода проходит непосредственно к насосу. В наши дни эжекторные насосы встречаются все реже, так как их вытесняют более совершенные погружные устройства.

Поверхностные насосы также делятся между собой по предназначению. В зависимости от этого в магазинах можно встретить:

• Дренажный насос – этот агрегат используется для сильно загрязненной воды. Такого рода прибор идеально подходит для полива и для других бытовых нужд, где не требуется чистая вода. Максимальный диаметр твердых частиц в воде не должен превышать 12 см. Поверхностные насосы такого типа часто используются для бочки, бака и других хозяйственных резервуаров;
• Фекальный насос – применяется для очистки выгребных ям. Устройство этого типа оборудовано ножами, которые измельчают всякого рода мусор, имеющийся в жидкости. Самовсасывающий насос этого типа изготавливается из прочных надежных материалов, не требует частого ремонта и специального обслуживания.

Классификация поверхностных насосов для дачи поможет выбрать подходящее оборудование с минимальным потреблением энергии и достаточным запасом мощности.

Поверхностный насос

Устройство и назначение

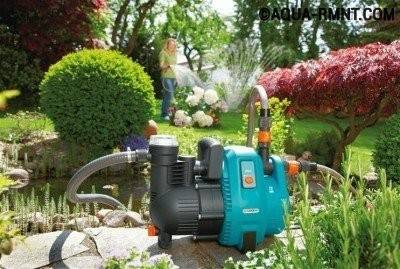

Агрегат позволяет легко организовать полив участка.

Поверхностные насосы работают по принципу всасывания воды за счет создания разрежения на конце всасывающего шланга, опущенного другим концом в воду. Таким образом, возникает разница давлений на разных концах шланга, и при полном вакууме на всасе она составит величину атмосферного давления, то есть около 760 мм ртутного столба.

Если мы заменим ртутный столб на водяной, то высота такого столба составит 10.3 метра, это значит, что при полном вакууме на всасывающей стороне вода сможет подняться не более чем на 10.3 метра.

С учетом потерь на трение воды о стенки трубы и неполный вакуум в системе максимальная высота подъема воды такого насоса составит не более 9 метров, а если учесть горизонтальную часть всасывающей трубы, то окажется, что реальная рабочая высота составит 7 – 8 метров.

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца к насосу (Y).

По конструкции внешние насосы делят на три основных вида:

1. Вихревые. Наиболее компактные и недорогие устройства, способные создавать достаточно высокое давление в системе, однако они имеют низкий КПД – не более 45%. Используются в основном для полива и откачки воды из затопленных помещений, но низкий КПД и невысокая надежность не позволяют рекомендовать данную разновидность оборудования в качестве постоянного агрегата для автономной системы подачи воды;
2. Центробежные. Более дорогие и надежные устройства, которые создают хоть и меньшее, чем у вихревых, но вполне достаточное давление для обеспечения работы водопровода. Имеют высокий показатель КПД – до 92% — при достаточной для постоянного использования надежности, что позволяет применять этот вид оборудования в работе насосных станций подачи воды;
3. Эжекторные. Имеют два контура циркуляции воды: в первом контуре жидкость подается в сопло эжектора, где за счет эффекта Бернулли создается разность давлений и из внешней среды – второго контура – всасывается вода. Это решение позволяет опустить эжектор на глубину и решить вопрос с ограничением высоты всасывания, но сейчас для этих целей используют более эффективные погружные агрегаты, соотношение цена/качество у которых выше.

Эжектор можно погрузить в воду на глубину.

Как видим, наиболее практичными оказались центробежные конструкции насосов, поэтому на них мы остановимся подробнее.

Устроен центробежный агрегат достаточно просто:

• На валу привода редуктора жестко закреплены два диска, в центре одного из которых есть отверстие;
• Отверстие сообщается с междисковым пространством, где впаяны наклонные пластины, создающие каналы от центра пространства к его краям, которые связаны с коллекторной емкостью (диффузором), сообщающейся с подающим шлангом;
• К отверстию в центре диска подключен всасывающий шланг;
• Если наполнить всасывающий шланг и междисковое пространство жидкостью и привести привод редуктора в движение, то наклонные в противоположную вращению сторону лопатки начнут выталкивать воду от центра к краям пространства между дисками за счет центробежной силы;
• В результате в районе центра колеса и всасывающего отверстия создастся разрежение, а в районе краев и сообщающимся с нагнетающим шлангом диффузором – область повышенного давления;
• В этих условиях система будет стремиться к равновесию, и вода будет выталкиваться давлением из накопительной емкости у края колеса в нагнетающий шланг, при этом в центре колеса возникнет вакуум, и туда устремится жидкость из всасывающего шланга под действием атмосферного давления.

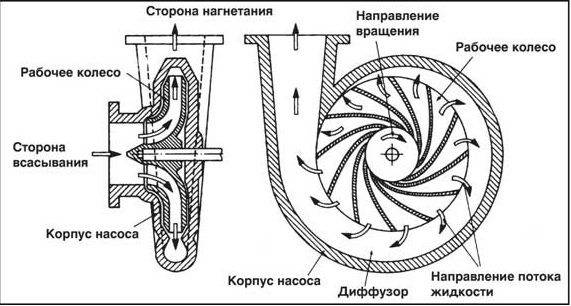

Устройство центробежного насоса.

В итоге создается непрерывная циркуляция и осуществляется перекачка воды из одной точки в другую, чего и требовалось достичь. Однако для работы в системе автономного водоснабжения дома из колодца поверхностный агрегат самостоятельно не используют, а собирают так называемую насосную станцию, о которой подробнее в следующем параграфе.

Последовательность установки скважинного насоса

Итак, все необходимые материалы и сам насос подготовлены, можно переходить к монтажу погружного насоса в скважину.

В первую очередь подготавливается сам насосный агрегат. Его надо уложить на чистую поверхность, это может быть полиэтиленовая пленка, разложенная на земле. Теперь надо установить на него переходник в виде муфты. По сути, это ниппель, в котором с одной стороны резьба М32 внешняя, с другой М32 внутренняя. Так вот внешней резьбой ниппель прикручивается к патрубку насоса, а внешней к муфте, которая впоследствии будет соединена с пластиковой трубой, ведущей от насоса вверх из скважины. Теперь надо размотать бухту, в которую смотана пластиковая труба. Обычно для скважин используются трубы ПНД. Отрезок в 4 м должен быть прямым, именно его и надо будет подсоединять к насосу. Таком образом, будет легче опускать агрегат в ствол скважины. Производится соединение трубы и насоса через муфту. Тут же разматывается и кабель для насоса скважины. Теперь через отверстия оголовка надо протянуть и кабель, и трубу. После чего укладывается вдоль раскладки и трос для погружного насоса

Его свободный конец протягивается через проушины оголовка и затягивается петлей Обратите внимание, что свободный участок надо вытянуть на один метр и проложить его к основной трассе, к которой свободный конец закрепляется двумя зажимами. То же самое производится и с креплением троса к насосу

После чего необходимо трос с кабелем соединить между собой пластиковыми хомутами Можно использовать изоленту. Расстояние между крепежами – 1-1,5 м. При этом нет необходимости вытягивать кабель в струнку вдоль троса, он должен быть в свободном положении. Специалисты не рекомендуют соединять кабель и водопроводную трубу, были случаи, когда электропроводник просто заматывался вокруг насосной установки, когда ее поднимали наверх. Что усложняло сам подъем. Все готово, можно опускать насос в скважину. Делать это надо очень аккуратно

Здесь важно, чтобы трос для насоса скважины, питающий кабель и труба проходили в ствол сооружения одновременно. Поэтому этой операцией занимаются сразу два человека: один вталкивает все элементы внутрь шахты, другой равняет их на поверхности, чтобы они не запутались

Сборный узел у оголовка

Иногда случается так, что насос на каком-то участке дальше вниз не проходит. Волноваться нет причин, просто надо сам агрегат повращать вокруг своей оси. Если это не помогло, то надо его немного поднять (метров на 1-1,5) и снова попробовать опустить. Обычно это помогает.

И самый последний этап монтажного процесса – это установка оголовка. При этом после установки надо трубу или шланг для насоса погружного вдавить внутрь ствола. Таким образом, можно убедиться, что скважинный насос не весит на трубе, потому что он должен висеть на тросе.

Итак, подключение скважинного насоса к водопроводной трубе произведено, остается подключить его к сети переменного тока. Схема подключения водяного насоса точно такая же, как и у других электрических приборов. Если он работает от сети в 220 вольт, то для этого надо будет провести отдельную линию от распределительного щитка, в который дополнительно устанавливается автоматический выключатель и УЗО

Обратите внимание, линия должна быть отдельной. При этом ее прокладывают по месту прокладки трубопровода. Если для откачки воды из скважины используется маломощный агрегат, то для него подойдет обычная розетка

Если для откачки воды из скважины используется маломощный агрегат, то для него подойдет обычная розетка.

Сложнее с трехфазными двигателями, которые устанавливаются на мощных насосных агрегатах. Подключение такого насоса в скважине связано с тремя фазами, которые не всегда проводятся в дом. Поэтому на сам насос от столба надо будет проводить новую линию с установкой на ней счетчика и всех защитных устройств. Но перед тем как подключить водяной насос по этой схеме, необходимо получить разрешение от электроснабжающей организации. Кстати, сюда надо будет устанавливать и трехфазный счетчик, и трехфазный автомат.

Схема подключения

Проверка работы насоса

Еще до того, как насос надо опускать в шахту, его необходимо проверить. То есть, работает ли он вообще, и правильно ли вращается его крыльчатка, в ту ли сторону. Поэтому на земле производится его пуск на мгновение, которое покажет, все ли правильно работает.

Перед тем как проверить водяной насос под нагрузкой, надо обязательно проверить всего его соединения.

Область применения и устройство поверхностных насосов

Пример использования – полив огорода и сада водой из ближайшего водоема

Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.

Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.

Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.
