Обзор поверхностных насосов для скважины

Рекомендации по выбору

Чтобы безошибочно подобрать оборудование для скважины, нужно обладать некоторой технической информацией. Вначале необходимо определиться с назначением насоса. Будет ли он использоваться для удовлетворения хозяйственных нужд здания или предназначен только для того, чтобы поливать грядки на приусадебном участке. Поэтому нужно знать суточный объем воды, который потребуется для обеспечения нормального функционирования дома.

Часть параметров, касающихся приобретенного аппарата, можно узнать из технического паспорта прибора, остальные показатели, влияющие на комплектность и мощность насосной станции, придется определять самостоятельно.

Среди них:

• глубина расположения источника;
• диаметр выработки;
• толщина водяного горизонта;
• дебит скважины;
• расстояние от насоса до самой верхней точки водозабора (этажность здания);
• температурный режим региона, сезонность;
• условия эксплуатации насоса (постоянно или периодически).

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

• вихревые;
• центробежные;
• насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.

Подключение насоса

Для подключения насоса к системе водоснабжения в доме необходимо приобрести не только само оборудование, но и такие дополнительные материалы:

• фильтр для очистки воды;
• гофрированный шланг, благодаря которому будет осуществляться забор воды;
• обратный клапан с фильтром;
• шланг подачи воды;
• коннекторы;
• ФУМ-лента;
• отвертка и крепеж;
• ключи разводные;
• немного воды.

Шаг 1. Для начала следует выбрать место, где будет установлен насос. Это должно быть теплое помещение, желательно – хозяйственная постройка или подвал. Также это может быть специально оборудованное маленькое помещение, построенное возле колодца. Оно должно иметь плотный пол (желательно – бетонный). К полу и прикручивается насос таким образом, чтобы был надежно зафиксирован.

Насос прикручивается

Шаг 2. На входной патрубок наматывается ФУМ-лента для уплотнения соединений.

Уплотнение входного патрубка

Шаг 3. Гофрированный шланг подходящего диаметра подсоединяется к входному патрубку.

Подсоединение гофрированного шланга

Встроенный фильтр

Шаг 4. На другой конец водовода прикручивается клапан, имеющий сетчатый фильтр.

Клапан с сетчатым фильтром

Шаг 5. Шланг опускается в скважину.

Шланг опускается в скважину

Шаг 6. Насос соединяется с системой водоснабжения с помощью специальных коннекторов.

Насос соединяется с системой водоснабжения

Шаг 7. Насос заполняется водой через отверстие подачи, крышку фильтра, заливную горловину. Шланг забора воды и корпус насоса должны быть заполнены жидкостью.

Заполнение насоса водой

Шаг 8. Закручивается выпускное соединение.

Закручивается выпускное соединение

Шаг 9. Кабель питания устройства подключается к розетке.

Подключение к электричеству

Шаг 10. Перед тем как запустить насос, необходимо открыть все краны в системе водоснабжения, чтобы выпустить воздух. Когда насос заработает и через него пойдет вода, краны можно закрыть.

Открывается кран

Видео – Установка насосной станции дома

Поверхностный насос – удачное решение для организации автономной подачи воды в дом. Пользоваться таким насосом несложно, а с установкой при соблюдении инструкции справиться можно самостоятельно. При бережной эксплуатации насос прослужит достаточно долго.

Выбор, установка и подключение поверхностного насоса

Использование поверхностного насоса для полива сада

Поверхностный насос

Пример работы поверхностного насоса

Схема поверхностного насоса

Работающий поверхностный насос

У поверхностных насосов много преимуществ

Центробежный поверхностный насос Водолей БЦ-1,2-1,8У1.1

Вихревой

Центробежный

Эжекторный

Принцип работы самовсасывающих насосов

Горизонтальный поверхностный насос центробежный

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Насосная станция с встроенным эжектором

Насосная станция

Насос прикручивается

Уплотнение входного патрубка

Подсоединение гофрированного шланга

Встроенный фильтр

Клапан с сетчатым фильтром

Шланг опускается в скважину

Насос соединяется с системой водоснабжения

Заполнение насоса водой

Закручивается выпускное соединение

Подключение к электричеству

Открывается кран

Насосная станция водоснабжения

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца

Насос поверхностный Patriot PTQB70

Обзор качественных моделей поверхностных насосов

На современном рынке можно встретить массу оборудования поверхностного типа. Но не все насосы соответствуют заявленному производителем качеству. Среди наиболее качественных агрегатов следует выделить:

• Модель UPS 25-60 180 от компании Grundfos изготавливается из качественных запчастей и обладает неплохими техническими характеристиками. Производительность модели составляет 4500 л/мин, а глубина всасывания – максимум 6 м. Агрегат может использоваться только для работы с чистой водой с максимальной температурой не более 110 °C. Компания-производитель рекомендует монтировать прибор только в горизонтальном положении;
• Насос Вихрь ПН-850 имеет мощность в 650 Ватт и может применяться для выкачивания воды из неглубоких колодцев. Корпус бытовых насосов этой модификации производится из прочного пластика. Агрегат способен бесперебойно работать только при условии, что в воде не будет содержаться твердых частиц;
• Модель Джамбо 60/35 П от российской компании Джилекс может использоваться для перекачивания воды с незначительным количеством твердых примесей. При этом агрегат не теряет своей рабочей эффективности. Максимальная рабочая глубина насоса составляет 8 м. Температура жидкости не должна превышать 35 °C. Этот садовый насос оснащен встроенным эжектором и прочным пластиковым корпусом.

Перечисленные модели обрели массу поклонников благодаря хорошим рабочим показателям, небольшим габаритам и простоте в обслуживании. При этом они гораздо дешевле своих рыночных аналогов.

Выбор по чистоте воды

Для определения критерия выбора по чистоте воды используют следующие показатели:

• Чистая вода: содержание твёрдых микрочастиц не более 150 гр/м – допустимо применение всех видов поверхностных насосов, скважинных установок и их различных модификаций.
• Средняя степень загрязнённости: содержание микрочастиц и примесей не превышает 200 гр/м – такая вода подходит только для фонтанных агрегатов, некоторых видов насосных станций с циркуляционным типом двигателя и дренажных систем.
• Тяжёлая грязная вода: показатель концентрации механических микрочастиц более 200 грамм на кубометр. Применяют только дренажные и канализационные поверхностные устройства.

Самостоятельная оценка чистоты воды при установке колодца или скважины на питьевую воду недопустима. Кроме скорого износа всей локальной гидросистемы, вы рискуете получить элементарное пищевое отравление

Какой насос для скважины лучше купить

При выборе необходимо в первую очередь учитывать тип и особенности скважины, в которой будет установлена помпа. К основным характеристикам стоит отнести статический и динамический уровни воды, дебит, отметку основания дна, а также точный диаметр отверстия. От этих показателей зависит глубина погружения, необходимая мощность и напор насоса.

На выбор прибора влияет также качество бурения скважины. Отверстия, произведенные владельцами участков самостоятельно, могут не отличаться долговечностью, нередко подвергаются запесочиванию и даже обвалу. Поэтому для откачивания воды в таких условиях потребуется производительный аппарат, оснащенный системой фильтрации воды.

Одним из важных показателей функционирования насоса является его производительность. Для семьи из трех-четырех человек примерный суточный расход воды составляет около 70 литров.

Рекомендуем ориентироваться на показатель не менее 2,1 куб.м/час при выборе скважинного насоса для частного использования. В среднем он достигается благодаря работе двигателя мощностью около 750 Вт.

Говоря о конструкционных особенностях приспособления, необходимо отметить материал изготовления подключаемого шланга. Выполненный из мягкой резины, этот элемент имеет свойство схлопываться в процессе работы, перекрывая поступление воды

Поэтому следует обратить внимание на модели, оснащенные шлангом из пластика

Центробежные насосы

Рассматривая устройство и принцип действия погружного центробежного насоса для скважины нетрудно обратить внимание, что именно этот тип насосного оборудования имеет наименьшее количество составных частей. Принципиально это самая простая и одновременно эффективная схема построения оборудования

Насаженная на вал крыльчатка при вращении образует движение частиц, разгоняясь которые под действием центробежной силы увеличивают скорость и напор на выходе из корпуса насоса, достаточный, для того чтобы осуществить подъем на значительную высоту. Стандартные электродвигатели, устанавливаемые на той вид оборудования при мощности на 15-20 % меньшей от мощности электродвигателей поверхностных насосов способны обеспечить напор воды и объем перекачиваемой жидкости на 20-25% больший от поверхностных моделей. Такая разница свидетельствует не только о превосходстве погружных насосов для скважины, которые подают воду буквально вталкивая ее в трубопровод, но и большей производительности центробежных видов оборудования.

Такая схема, когда насос находится внизу позволяет при использовании центробежной силы существенно снизить мощность насоса без потери при этом производительности. Поднимая воду вверх по скважине, центробежный насос обеспечивает больший напор, в отличие от других видов насосного оборудования, что делает такую схему более приемлемой для работы с гидроаккумулятором.

Плюсом глубинного расположения насосного оборудования выступает значительное снижение шума, электродвигателя, его способность работать более продолжительное время, ведь охлаждение электромотора происходит водой, температура которой всего 10-12 градусов.

Как подключить и запустить насос в работу?

Выбор насосного оборудования – это только первый, хотя и немаловажный, этап

Далее пристальное внимание следует уделить схеме подключения поверхностного насоса и  его первому запуску. От этого зависит срок службы оборудования

Поверхностный насос перед тем, как подключить, нужно установить на устойчивую поверхность. На ней оборудование следует хорошо закрепить, чтобы избежать возможного смещения корпуса во время работы. Затем монтируется входящая магистраль. К шлангу с одной стороны присоединяется обратный клапан (его потом погружают на тридцать сантиметров в воду), а с другой, собственно, сам насос. Горизонтальный отрезок шланга должен иметь уклон в сторону водозабора. При соединении комплектующих нужно использовать фум-ленту или уплотнительный лен.

Следующий этап – наполнение системы водой. Нужно полностью пролить входящую магистраль и насос. После этого станция подсоединяется к разводке водопровода в доме. Обязательно нужно закрыть заливное отверстие, если через него наполнялся насос. Проверяется и доводится до пороговых значений давление воздуха в гидроаккумуляторе. Насос подключается к электросети. Постепенно должна заполниться водой вся магистраль, затем гидроаккумуляторный бак. После достижения в системе давления 2,6-3,0 атмосферы насос должен автоматически отключиться.

Чтобы проверить напор воды, нужно открыть любой кран. По манометру нужно отследить значение давления, при котором насос снова включится. Если оно отличается от того, которое рекомендовано в инструкции, нужно отрегулировать включатель и перепроверить всё ещё раз. После этого система готова к работе.

Поверхностные насосы

Поверхностные насосы можно разделить на несколько типов:

Ручные

Отличаются высокой надёжностью и простотой. Иногда это единственно возможный вариант водоснабжения, если отсутствует электричество.

Самовсасывающие

Достаточно простой и надёжный насос центробежного типа. Устанавливается вне скважины, при установке обязателен обратный клапан, чтобы исключить попадание воздуха в систему. Позволяет качать воду с глубины до 10 метров, при работе требует периодического выключения для охлаждения. Отлично подходит для орошения участка.

Насосные станции

В комплекте с насосом оборудованы гидроаккумулятором, поддерживающим постоянное давление в водопроводе. Способны работать в автоматическом режиме, предназначены для автономного домашнего водоснабжения. Из недостатков – шумность и ограниченная глубина водозабора – до 10 метров.

Область применения поверхностных насосов сильно ограничена небольшой глубиной, с которой они могут достать воду. Поэтому наиболее часто применяются насосы погружного типа, которые устанавливаются непосредственно в скважине и способны качать воду практически с любой глубины. Могут эксплуатироваться круглогодично, поскольку в скважине вода не замерзает.

Критерии выбора оптимальной модели для устройства водопровода

Чтобы насос в течение длительного периода выполнял свои функции, необходимо грамотно подбирать устройство в зависимости от цели его использования. При этом следует оценивать ряд важных факторов.

Производительность. Она определяет количество воды, которое электроагрегат в состоянии перекачать за единицу времени. Значение нужно выбирать с некоторым запасом по отношению к единовременному потреблению всеми точками забора (мойка, душ, санузел, стиральная машина и т. д.).

Глубина всасывания. Она определяется расстоянием между корпусом насоса и нижней границей колодца, с которой может быть поднята вода. Глубина всасывания тоже важна

Напор жидкости. Параметр измеряется в метрах водяного столба и представляет собой расстояние (по вертикали) между точкой нахождения насоса и местом расположения верхнего потребителя.

КПД работы, определяющий эффективность оборудования.

Мощность электродвигателя и энергопотребление насосного оборудования
От этого показателя зависит сумма в счете за израсходованное электричество, поэтому обращать внимание на него стоит.

Максимальное значение давления потока воды, при котором насос будет работать в штатном режиме.

Наличие дополнительных опций

Важно обращать внимание не только на основные характеристики электроприборов, но и на другие, не менее важные нюансы, от которых зависят надежность техники в работе и срок ее службы: — эксплуатационный ресурс электрооборудования во многом определяется тем, какими защитными системами оно оснащено
В лучших моделях есть сразу несколько важных опций: системы защиты от холостой работы, перегрева, перегрузок в сети и смещения рабочего колеса; — плавный пуск мотора. Эта функция позволяет снизить износ силового агрегата и продлить срок эксплуатации насосного оборудования; — габариты и масса насоса

Компактные размеры и небольшой вес повышают удобство при монтаже. Погружные насос Grundfos серии DP 10.50.09.Ex.2.1.502

Тип забора воды. Выпускаются устройства с нижним и верхним вариантами. В первом случае важно, чтобы во время эксплуатации не происходило заиливания воды на дне колодца. Верхний забор отличается большей надежностью, однако при снижении уровня воды до определенного уровня работа насоса прекратится (при наличии соответствующего датчика).

Стоимость изделий. Несмотря на то, что цена на продукцию известных производителей зачастую бывает довольно высокой, при выборе насоса рекомендуется обращать внимание на модели от заводов, качество оборудования которых проверено временем. В данном случае экономия не очень оправдана. Дешевая техника достаточно часто выходит из строя, а ее ремонт может вылиться в сумму, сопоставимую со стоимостью нового агрегата.

Как рассчитать нужный напор воды

Чтобы определить это значение, нужно знать глубину всасывания, протяженность горизонтально расположенных труб и высоту подъема (до верхней точки потребления).

Расчет погружного насоса для скважины Пример расчета напора (Н). Требуется обеспечить подачу воды из колодца в дом.

• расстояние от места расположения насоса до нижней границы уровня воды — 10 м;
• длина горизонтального трубопровода — 20 м (она эквивалентна 2 м напора);
• расстояние от поверхности земли до верхней точки водопотребления — 3 м.

Для определения необходимого напора насоса нужно сложить эти значения. В результате получается Н=15 м. К полученной величине нужно прибавить 20 м для компенсации различного рода потерь. В итоге получается, что для водообеспечения объекта необходим насос с напором не менее 35 м.

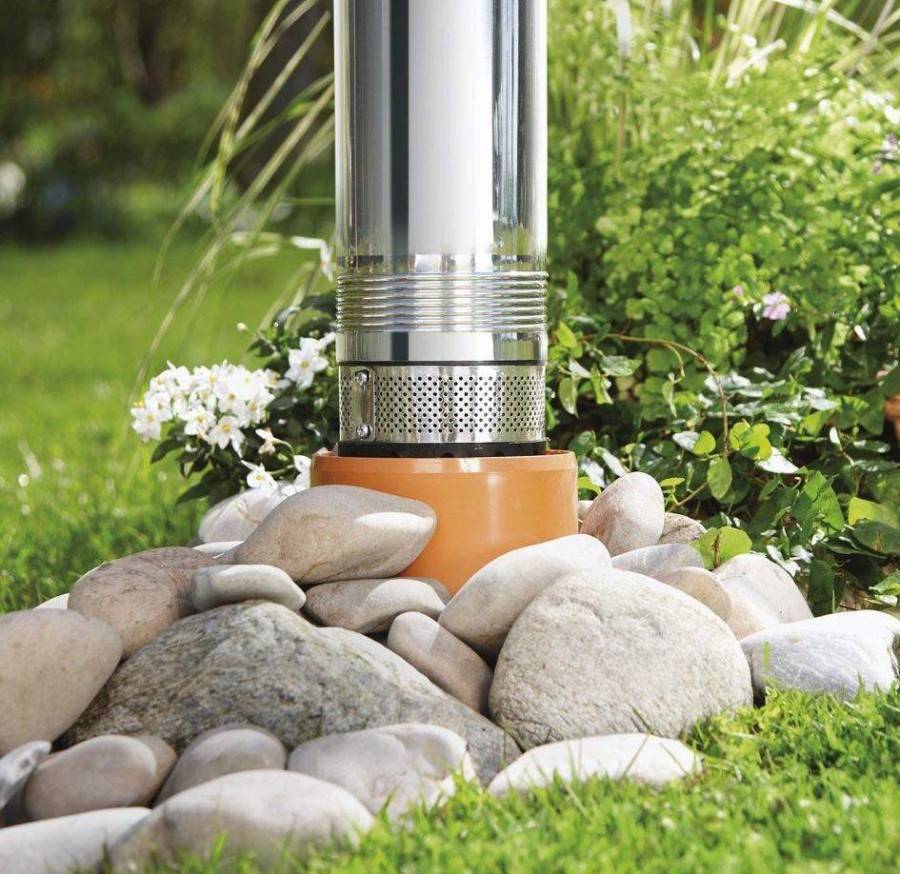

Насосы погружного типа

Расчет производительности насоса

Правильное определение этого параметра даст возможность бесперебойно обеспечивать всех потребителей водой даже при пиковых нагрузках. Чтобы определить требуемую характеристику, нужно знать мгновенный расход воды для обеспечения всех точек водозабора.

Таблица. Нормы потребления воды.

Потребитель	Водопотребление, м куб/ч
Мойка	0,7
Посудомоечная машина	0,7
Ванна	1,1
Умывальник	0,4
Стиральная машина	0,7
Душ	0,7
Унитаз	0,4

Требуемый показатель определяется суммированием единовременного водопотребления всех точек.

Поверхностные насосы для скважин

Во время работы остаются над водой: на плавучей платформе или поверхности земли (если позволяют условия, могут находиться под крышей, например, в сарае). Воду перекачивают посредством спускаемого в скважину шланга.

Преимущества и недостатки поверхностных насосов

Плюсы:

• Небольшая стоимость
• Компактность, небольшой вес. При необходимости можно подвесить конструкцию на тросе или убрать в помещение с ограниченным пространством.
• Высокая производительность при низком потреблении электроэнергии.
• Всегда находятся в зоне вашей видимости.

Минусы:

• Глубина всасывания – не более 9 метров.
• Уязвимость двигателя перед попаданием влаги.
• Высокая шумность работы.
• Боятся резкого похолодания атмосферы.

Установка поверхностных насосов

1. Присоедините к патрубку устройства шланг необходимой длины. В некоторых моделях шланг крепится не к патрубку, а к штуцеру адаптера.
2. К другому концу шланга крепится обратный клапан. Он не допустит слив воды после выключения оборудования.
3. Прикрепите к обратному клапану сетчатый фильтр. Он будет препятствовать паданию в насос ила и грязи.
4. Опустите шланг в скважину.
5. Подключите оборудование к сети. Перед началом работы следует залить воду в корпус насоса.

Советы по эксплуатации поверхностных насосов

• Лучше поставить агрегат под навесом, защищающим от непогоды.
• В холодное время года желательно утеплить корпус, чтобы предотвратить замерзание воды в нем.
• Также желательно на зиму устанавливать насос в теплое помещение. Если это невозможно, можно соорудить для насоса кессон – теплую емкость, оборудованную под землей.

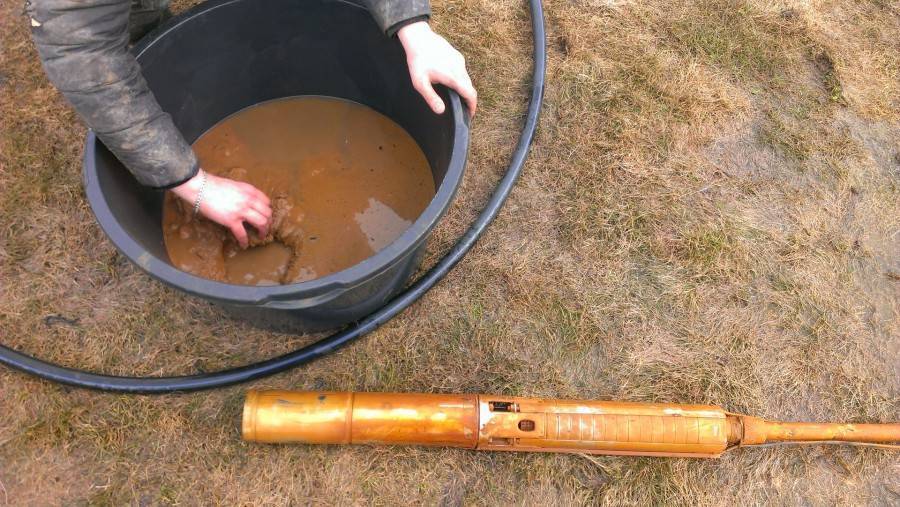

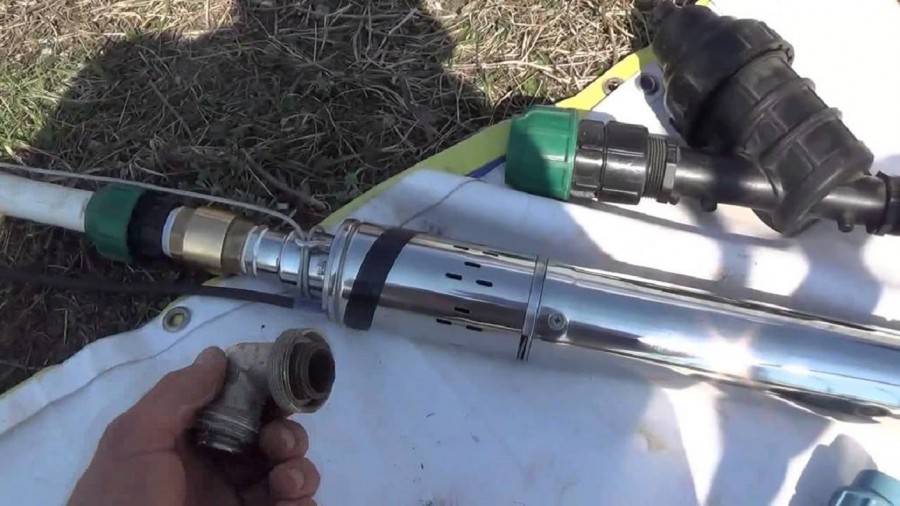

Погружной насос

Основной неприятностью, которая может привести к перегреву и поломке скважинного насосного оборудования, является падение уровня воды. В этом случае требуется защита от возникновения так называемого «сухого хода». Избежать критической ситуации помогает поплавковая система, размыкающая электрическую схему питания в случае «ухода» воды из скважины. В тех же целях используют датчики уровня в виде двух электродов или реле давления, реагирующее на его снижение ниже допустимого уровня.

Общий принцип работы скважинного насоса и поверхностной насосной станции во многом схож. Поднимаемая на поверхность вода поступает в гидроаккумулятор до тех пор, пока давление в баке не достигнет необходимого показателя, после чего происходит отключение электронасоса. При разборе воды давление понижается, и через реле поступает команда на включение оборудования.

Топ лучших насосных станций

Как мы уже писали выше, станции для перекачки воды являются более мощными и обладают автоматикой. Они позволяют обеспечивать водой крупные домохозяйства.

ДЖИЛЕКС Джамбо 70/50 Ч-24

Модель ДЖИЛЕКС Джамбо 70/50 Ч-24

Отличная и недорогая насосная станция. Хорошо поднимает воду с глубины до 9 м. Максимальный напор воды, на который может поднять эта машинка, составляет целых 50 м. Наличие гидроаккумулятора в 8 л дает возможность бесперебойно обеспечивать жидкостью дом и приусадебный участок.

Удобство конструкции позволяет заменить штатный бак гидроаккумулятора на более емкий. Причем в этом аппарате можно вручную настраивать выходное давление.

Плюсы устройства:

• большая мощность и напор воды;
• легкая модернизация прибора;
• большое количество запчастей и гарантийных мастерских;
• регулировка давления на выходе.

Минусы устройства:

шумное.

Видео «Обзор насоса Джамбо 70/50 Ч-24»

Из этого видео вы узнаете о преимуществах насоса Джамбо 70/50 Ч-24.

Denzel PS1000X

Насосная станция Denzel PS1000X

Эта поверхностная насосная станция работает на центробежном принципе. Несмотря на китайского производителя, прибор очень качественно собран. По отзывам пользователей, насос работает как часы, прекрасно справляясь со своей основной задачей.

Поднимает воду с глубины в 9 м, напор составляет целых 45 м. Большой бак гидроаккумулятора в 24 л позволит сберегать моторесурс двигателя, выключая его для отдыха.

Агрегат очень просто монтируется и способен обеспечить чистой водой все домовладение. Однако как и все подобные приборы, он несколько шумноват. Поэтому следует позаботиться о месте его установки – так, чтобы звук никому не мешал.

Плюсы устройства:

• качественная сборка и недорогая цена;
• большой аккумулирующий бак.

Минусы устройства:

высокий уровень шума.

Marina CAM 80/22

Насос итальянского производства Marina CAM 80/22

Насос итальянского производства, имеет как положительные качества, так и недостатки.

Качественная сборка сочетается с мощностью. Прибор легко вытянет воду с 8-метровой скважины на высоту в 45 м. По заявкам производителя, агрегат оборудован защитой от сухого хода, однако на практике таковой не обнаружено.

Большой гидроаккумулятор из нержавеющей стали будет держать давление в 4 атмосферы.

Есть у изделия и недостатки. В силу конструкции, из него тяжело сливать воду. Это делать необходимо в период зимних холодов. Если не выполнить нужных процедур, замерзшая жидкость легко повредит тонкие механизмы.

Плюсы устройства:

• качественное изготовление;
• бак из нержавеющей стали;
• большой объем гидроаккумулятора.

Минусы устройства:

• нежная конструкция;
• требует обслуживания.

Видео «Обзор насосной станции MARINA CAM 80/22»

Из этого видео вы узнаете, чем интересна насосная станция MARINA CAM 80/22.

ДЖИЛЕКС Джамбо 70/50 Н-24

ДЖИЛЕКС Джамбо 70/50 Н-24

Этот центробежный гидроаппарат хорошо поднимет воду на высоту в 50 м. Это подходит для обеспечения жидкостью всего дома. Большой бак гидроаккумулятора сделан из нержавеющей стали. Надежная конструкция известного производителя позволяет бесперебойно работать в течение года не ломаясь.

Пользователи очень хвалят эту насосную станцию за ее надежность и высокое качество. При этом низкая цена на прибор позволит вписаться в любой бюджет.

Плюсы устройства:

• недорогой и качественный;
• большой нержавеющий бак.

Минусы устройства:

высокий уровень шума.

Видео «Обзор насосной станции Джилекс Джамбо 70/50 Н-24»

Из этого видео вы узнаете о преимуществах насосной станции Джилекс Джамбо 70/50 Н-24.

Grundfos MQ 3-45

Насосная станция Grundfos MQ 3-45

Это очень хорошая насосная станция от крупного итальянского бренда. Высококачественная сборка и надежная работа системы привлекают покупателей.

Тихая работа центробежного насоса не будет мешать ни жильцам, ни соседям. Агрегат легко поднимает воду на высоту в 50 м с неглубокой скважины. Качественная электроника имеет несколько уровней защиты, в том числе от сухого хода и перегрева.

Однако бак гидронакопителя здесь не очень большой, и это можно считать минусом.

На наш взгляд, это наиболее удачная насосная станция из всех предложенных.

Плюсы устройства:

• уровень сборки;
• легкая установка;
• система защиты;
• тихий в работе.

Минусы устройства:

небольшой объем гидронакопителя.
