Описание видов
Большого внимания заслуживают напольные диффузионные устройства. Такие модели отличаются эффективной и бесшумной работой. Их можно применять как в частных домах, так и в общественных зданиях. Напольные щелевые аппараты позволяют максимально рационально использовать все пространство щелей, что при других вариантах установки осложнено. Гарантированно исключен застой тепла и воздушных масс.
А также напольный диффузор позволяет обдувать окна изнутри. Благодаря этому исключается запотевание стекол, доставляющее много неудобств. Монтаж в пол легок и прост, полностью отвечает идее незаметности устройства. Дискомфорт полностью исключен. Напольные диффузионные модели могут использоваться в помещениях высотой от 2,5 до 3,5 м.
Такие устройства подходят для работы как с холодным, так и с подогретым воздухом. Применение анодированного алюминия исключает опасность коррозионных процессов. Скорость воздушных потоков может составлять от 2,5 до 4,5 м/с. Число щелей в разных случаях отличается — от 1 до 5.
Безрамочные щелевые диффузоры также весьма популярны. Они наименее заметны и отлично подходят для скрытой установки. Снаружи видно будет только само отверстие. Монтаж возможен в подвесные и в гипсокартонные потолки.
Разновидности бытовых вентиляционных моделей
Бытовые вентиляторы дополнительно классифицируются по месту установки.
Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.
Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья
Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.
Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.
Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком
Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде. Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками
Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками
Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.
Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду
Критерии выбора
Даже если вы решили, какой тип устройства из перечисленных подходит для вашей кухни, все же необходимо вооружиться дополнительными знаниями по технической части.
Производительность
Согласно строительным и санитарным нормам для каждого помещения рассчитан коэффициент, при помощи которого можно определить, какой объем воздуха должен заменяться свежим за одну единицу времени.
Чтобы рассчитать мощность вентиляционного прибора, вытяжка, встраиваемая в потолок, или настенная, объем кухни умножают на коэффициент замены воздуха. К полученному результату добавьте 15% — сопротивление фильтров и потеря мощности на изгибах воздуховода.
Уровень шума
Вытяжной вентилятор, который является незаменимой частью кухонной вытяжки, не должен издавать шум свыше 40-50 Дб. Некоторые устройства, с целью повышения мощности, оснащены сразу несколькими такими вентиляторами. Если ваша кухня может похвастаться площадью или высокими потолками, будьте готовыми, что уровень шума от работающего вентиляционного аппарата повысится.
Фильтры. Начнем с того, что жироулавливающий фильтр идет в комплекте со всеми видами вытяжек. Но он бывает многоразовым (стальной, алюминиевый) и одноразовым (пластик, синтепон и флизелин). Угольные, как уже упоминалось, устанавливают на рециркуляционные вытяжки для задержания посторонних запахов. Последние фильтры относятся к одноразовым. То есть, срок службы их достаточно короткий.
Панель управления
Ползунковые переключатели экономны с финансовой точки зрения, но не отличаются долговечностью, быстро «зарастают» жиром. Кнопочная панель — оптимальный и не слишком дорогой вариант. На «продвинутых» вытяжках устанавливается сенсорная панель.
Конструкция и внешний вид. Подвесная вытяжка — наиболее дешевый и удобный вариант для кухни, где нет возможности подключить ее к вентиляционному каналу. Встраиваемая модель подходит для компактных кухонь: небольшие габариты, металлический фильтр выдвижного типа. Купольная вытяжка напоминает по форме раскрытый зонт, монтируется на стене или на потолке.
Вытяжка со встроенной подсветкой — популярный вариант среди потребителей
Конструктивные особенности
Вихревой
Изготавливается любой формы. При приточной вентиляции на своей задней стороне имеет своеобразные «крылья» и кольцо, при обычной вентиляционной системе данная особенность конструкции отсутствует. Монтаж данного типа конструкции производится на винтовые соединения, крепления которых производят через отверстия в корпусе сборки с крепежным кронштейном.

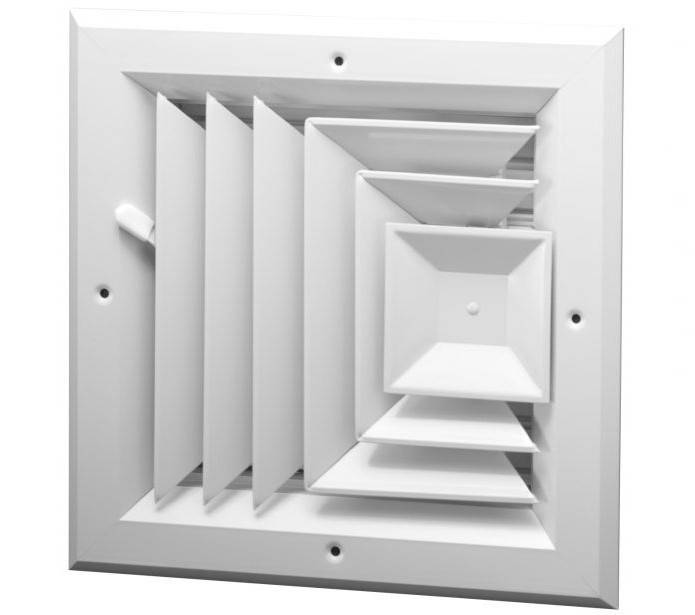

Некоторые диффузорные воздухораспределители позволяют регулировать направление воздушного потока, в их конструкцию добавлены дополнительные механические элементы, позволяющие изменять силу тяги и направление подачи воздушного потока.
Вместе с тем может использоваться и анемостат. Что такое анемостат? Внутрь корпуса диффузора устанавливается распорка, к которой крепится винт регулировки. К винту смонтирована плоская «тарелака»: круглый щит, с свободой движения в плоскости, в пределах поверхности, в которую он утановлен. Другими словами этот щит имеет определенную степень подвижности, и может перемещаться в пределах тубы корпуса диффузора, приближаясь или отдаляясь от диффузорной решетки. В зависимости от его положения, если он находится близко к поверхности выпускной решетки – ток воздуха уменьшается, а если далеко, то увеличивается. В некоторых моделях используется несколько щитовых поверхностей, одна из которых классическая, для всех видов анемостатов, а другая вогнута. Таков принцип работы анемостата.
Подобная конструкция конечно будет лучше осуществлять конвекцию воздушных масс в помещении, однако большим плюсом это не является. Различие в диффузорах и анемостатах — это в том, что последние, имеют возможность изменять силу истечения воздуха (в чистых диффузорных воздухораспределительных системах это сделать невозможно), но анемостаты существуют только округлой формы, а диффузорные распределители существуют различных видов.
Конструкции с вихревым истечением воздушного потока используются используются и рекомендуются для вентиляции крупных помещений. Через них проходит большое количество воздушной среды, и они могут быстро создать комфорт воздушной среды.
Диффузоры щелевые
Данный вид распределителей воздуха позволяет изменять угол исходящего или входящего воздушного потока. Они отличаются меньшими размерами, в отличии от вихревых и позволяют место выхода конвекционных потоков замаскировать ввиду его малой заметности. Конструкция легка и малогабаритна настолько, что ее можно устанавливать даже в технологическом пространстве навесного потолка. Щелевидные воздухораспределители изготавливаются любой геометрической формы, что позволяет их как технологически, так и декоративно вписать в любое помещение и даже использовать их в качестве декоративных элементов.
- Основные материалы их производства сталь, железо, алюминий или пластик, тип которого выбирается в зависимости от условий внешней среды и их влияния на воздухораспределитель. Как понятно, что там, где нужна прочность и долговечность – там используются различные виды металлов там, где нужна декоративная функция и легкость – алюминий и различные виды пластика.
- Монтаж щелевых воздухораспределителей в навесной потолок производится по правилам: если радиус закругления более 1см, то щелевой диффузор монтируется чуть выше самой потолочной панели, а когда диффузор прямоугольный, то его низ монтируется вровень с плоскостью потолка.
- При монтаже на стену, можно произвести линейную установку щелевидных диффузоров, связав их крепежом и специальным шлангом в одно целое. Соединение выполняется при помощи входящих в комплектацию поставки штифтов. При этом герметичность создается установкой специальных уплотняющих шайб на концах данной конструкции.
- Какой бы геометрической формы бы ни был диффузор, для стороннего взора он представляет собой только декоративную решету, собственно, за которой и находится сам диффузор, а вернее его корпусная камера давления.
Диффузоры полезны не только для выпуска воздуха, но для вытяжных видов вентиляции, в случае которых они служат своеобразной зоной, в которую оседает пылевые и песчаные частицы, переносимые воздухом.
Классификация
Диффузоры для вентиляции классифицируются следующим образом:
- по назначению — приточные, вытяжные и переточные;
- по воздействию на массы воздуха — вытесняющие и перемешивающие;
- по установке — для внешней и внутренней установки.
В свою очередь последние подразделяются на настенные, напольные и потолочные.
По материалу диффузоры могут быть изготовлены из пластика или металла. Металлические устройства сверху покрывают краской, они имеют большую стоимость по сравнению с их аналогами из пластика.
Главные отличия между изделиями по назначению заключаются в угле наклона лопастей. В основном изделия эксплуатируются в приточных системах вентиляции, реже — в вытяжных.
По конструкции отверстий различают следующие диффузоры:
- Щелевой — прямоугольная рама с узкими и длинными отверстиями. Ламели могут быть направлены прямо, перпендикулярно к раме, в этом случае воздух будет поступать от диффузора прямой струей, либо под углом — воздух поступает в ту сторону, по отношению к которой ламели открыты. Некоторые модели имеют регулировку ламелей, которая может осуществляться для всех их сразу или для каждой по отдельности.
- Сопловый — воздух подается сплошной струей, как правило, эксплуатируется в помещениях большой площади с высокими потолками. Для некоторых моделей направление и наклон сопла регулируются.
- Тарельчатый представляет собой круглую раму с закрепленным вблизи нее кругом. Зазор между кругом и рамой обеспечивает поток воздуха, распределяемого вдоль потолка.
- Вихревой — имеет лопасти, подобно вентилятору, что позволяет эффективно перемешивать воздух.
- Веерный представляет собой комплекс диффузоров, объединенных в один.
Таким образом, выделяется множество видов диффузоров. Рассматриваемые вытяжные устройства, как правило, относятся к тарельчатому виду и предназначены для монтирования на кухне или в ванной комнате.

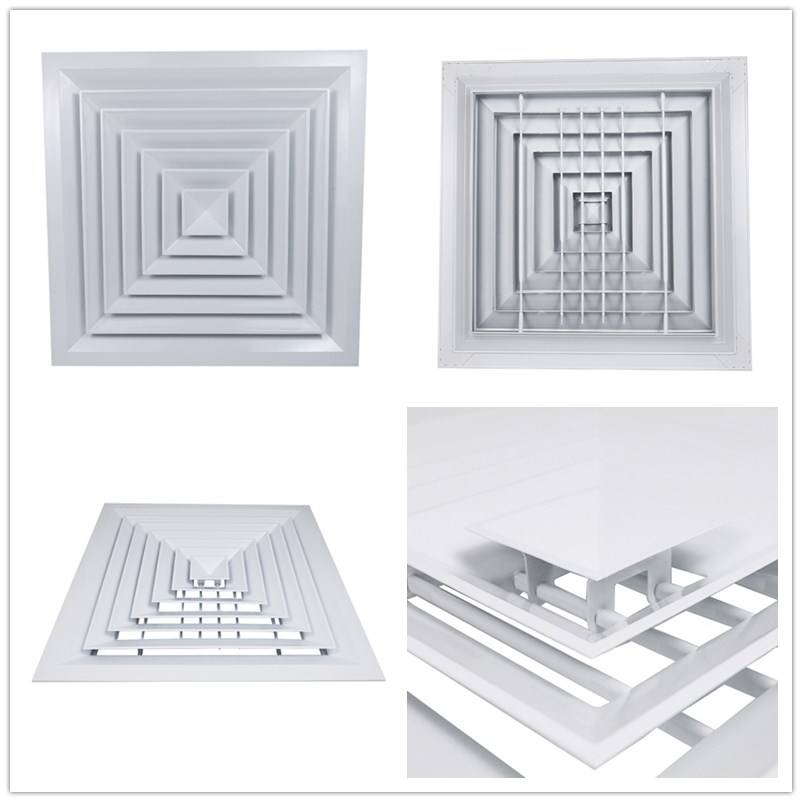

По форме корпуса выделяют диффузор круглый, квадратный и прямоугольный.

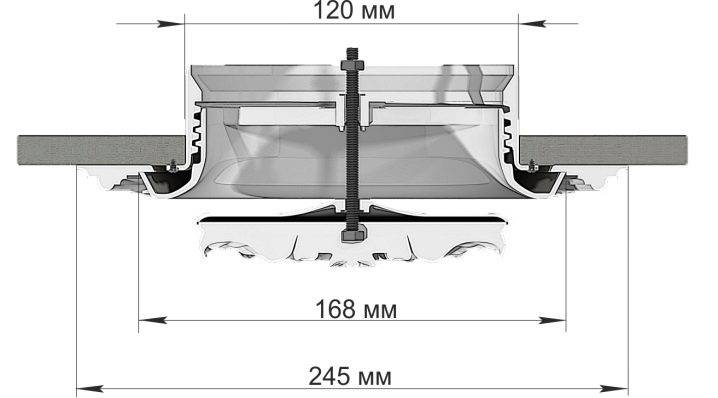

Потолочный диффузор: монтаж
Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.
Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают
Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.
Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.
Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный
Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами
При совпадении формы и размера установить потолочный диффузор не проблема
Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

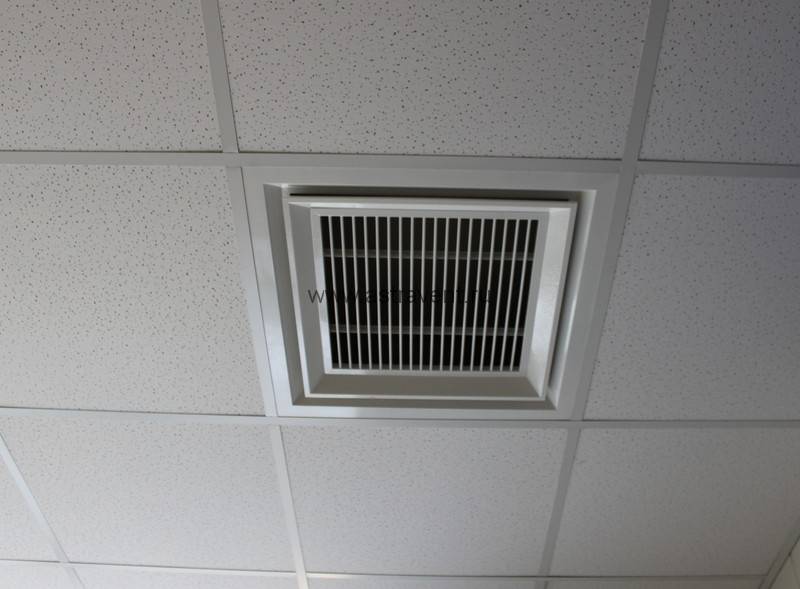

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.
Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.
Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу
Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.
Использование адаптеров
Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.
Виды адаптеров для вентиляционных потолочных диффузоров
Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.
Есть адаптеры:
- Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
- Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
- С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .
Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.
Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами
При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.
Один из способов установки адаптера для диффузора вентиляции
Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
Источник stroychik.ru
Вихревой вид
Если он устанавливается в приточную вентиляцию, то в конструкцию крепится кольцо вместе с крыльчаткой сзади решетки. У обычного диффузора данный элемент отсутствует.
Эта решетка бывают двух форм – круглой и квадратной. Ее монтаж выполняется с помощью винтов к фланцам, минуя крепежные отверстия. Но существуют также конструкции, которые можно фиксировать кронштейнами, предназначенными специально для этих целей.
Зачастую данное устройство применяется в помещениях больших размеров. Такой диффузор позволяет провести вентиляцию довольно быстро и устранить грязный воздух, заменив его очищенным.
Вихреевой диффузор
Основные моменты монтажа диффузоров
Монтаж диффузора вентиляции
Выбор места установки и контуры детали зависит типа покрытия потолка. Круглая и квадратная потолочная модель могут монтироваться в покрытие натяжных потолков, гипсокартоне. Все работы рекомендуется производить параллельно с ведением установки покрытия:
- следует выполнить разметку места закрепления распылителя воздуха;
- делаем пометку места установки для установки обрешетки в месте монтажа диффузора;
- при монтаже на стену выполняем разметку, учитывая размеры устройства и его форму;
- делаем углубление в стене с учетом 5 мм зазора, эту работу легче выполнить алмазным кругом с помощью угловой шлифмашины;
- Вставив корпус, отмечаем места крепления и с помощью перфоратора сверлим отверстие для дюбелей и закрепления прибора;
- Для устранения прохода воздуха под корпусом, наносим слой герметика и закрепляем диффузор не стену или потолок при помощи саморезов с дюбелями.
В заключение отметим основные моменты по выбору места установки.
Обратите внимание – потолочный круглый диффузор меньше выделяется на поверхности. По этой причине они могут устанавливаться во всех местах, не зависимо от потолочного и покрытия стен. Квадратные устройства стандартного размера, наиболее широко применяются для монтирования на конструкции кассетного типа потолков
Такие детали закрепляют и «маскируют» под декоративную плитку основного покрытия. Этот способ позволит беспрепятственно добираться до канала вентиляции при проведении ремонтных и регламентных работ

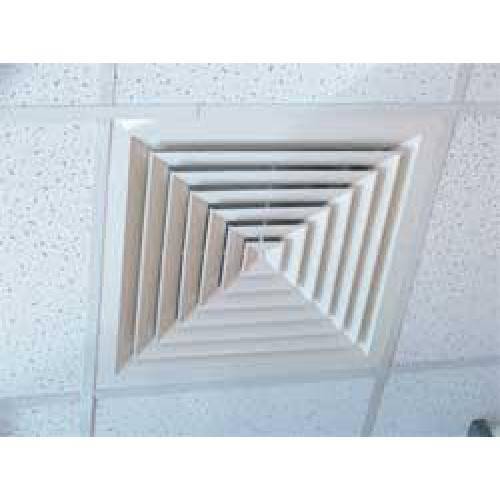

Квадратные устройства стандартного размера, наиболее широко применяются для монтирования на конструкции кассетного типа потолков. Такие детали закрепляют и «маскируют» под декоративную плитку основного покрытия. Этот способ позволит беспрепятственно добираться до канала вентиляции при проведении ремонтных и регламентных работ.
Это свойство необходимо учитывать при любом способе установки распылительного устройства. Нередко такую деталь называют декоративной решеткой, вмонтировать в стены ее достаточно легко
Обращайте внимание на производителя данных деталей. Не покупайте продукцию непроверенных производителей и не экономьте на этом деньги. Хорошая вещь никогда не будет стоить копейку
Хорошая вещь никогда не будет стоить копейку.
Принцип работы диффузора для вентиляции
Для качественного воздухообмена помещения важно, чтобы чистый воздух, попадая в комнату, распределялся, а не поступал одной струей. В таком случае проветрится только та часть комнаты, в которую направлен поток воздуха
Необходимо рассеять поступающий воздух по всему периметру. Именно для этого предназначен диффузор для вентиляции.
Устройство устанавливается в системе забора воздуха с улицы и транспортировки его к вытяжному отверстию. При этом оно распределяет воздух по всей площади без сквозняков и дискомфорта для его обитателей.
Распределение воздуха происходит не только методом рассеивания, но и завихрения. В вентиляции вытяжного типа прибор вытягивает воздух не одной струей, а потоком по кругу. Это позволяет быстро и качественно удалить из помещения отработанный воздух.
Если в помещении невозможно оборудовать воздуховод, то настоящим спасением будет установка сопловых диффузоров. Они способны перемещать потоки воздуха на большие расстояния.
Что это такое?
Диффузор – один из элементов воздухораспределительной системы квартиры. Он находится на виду и прикрывает отверстие вентиляции, через которое чистый воздух проникает и удаляется из помещения. Диффузор чем-то напоминает стандартную решетку вентиляции, но он имеет совершенно иную конструкцию, которая позволяет реализовать главную задачу – распределение воздушных масс.
Внешняя часть изделия может иметь самые разнообразные цвета и форму. К тому же отличаются количество и формат отверстий. Внутренняя часть прибора имеет ступеньку, которая позволяет легко установить его в «гнездо».
Устанавливать диффузор можно в любое помещение – от этого оно только выиграет. Более того, эти изделия активно используют не только в жилых домах, но и в производственных и складских помещениях. Нередко эти приборы можно увидеть в спортзалах, магазинах, больницах и других государственных и муниципальных учреждениях. Однако в благоустроенных многоквартирных домах встретить диффузор – большая редкость.
Дело в том, что в квартирах (за редким исключением) не предусмотрены устройства приточного вентилирования. Поэтому ставить диффузор не имеет смысла. Доступ свежего воздуха осуществляется через открытые окна или через специальные клапаны (например, альпийские форточки), а вытяжка старого происходит через решетки, установленные в ванной, туалете и кухне.
Применяются диффузоры в следующих системах:
- отопления;
- кондиционирования;
- естественной или искусственной вентиляции.
Как выбрать диффузор для вентиляции
Чтобы правильно подобрать для системы вентиляции диффузор, необходимо учитывать некоторые параметры.
Размеры. Устройство должно соответствовать размеру воздуховода.
Материал корпуса. Выбирается исходя из условий эксплуатации. Для помещений и систем кондиционирования подойдет пластиковый вариант, а для наружной вентиляции следует приобретать металлическое изделие.
Модель диффузора. При большом ассортименте сделать выбор модели изделия в соответствии со стилем помещения не составит труда.
Объем и скорость воздушных масс, поступающих в помещение
Важно знать, с каким количеством воздуха будет работать агрегат. Также важно учитывать уровень шума, издаваемого им при эксплуатации
Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно.
Способы монтажа вентиляционного диффузора
Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.
Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.
Монтаж воздухораспределителя в жесткий канал
Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.
Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.
Во избежание поломки корпуса нажимать на него рекомендуют осторожно
Особенности установки в гибкий воздуховод
Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.
Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.
Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.
Установка в вентиляционный канал в стене
Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене
В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу
Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.
