Изготовление полов по грунту в частном доме своими руками

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

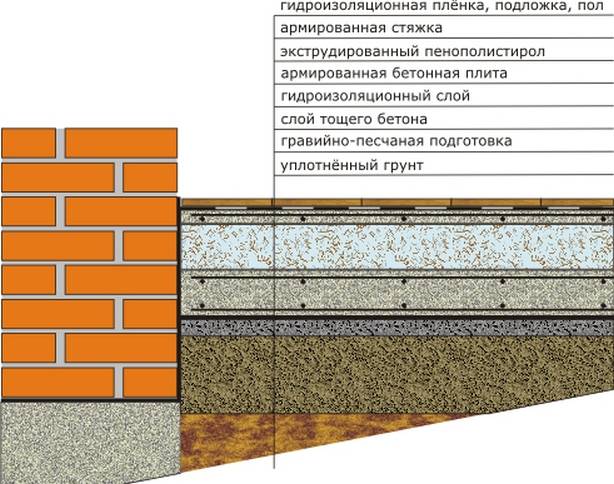

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Технология выглядит следующим образом:

• заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
• черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
• гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
• утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
• чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом технологии пола по грунту является конструкция регулируемого пола:

• на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
• лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
• внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
• половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по технологии сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

• позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
• засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
• укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.

Как сделать полы по грунту. Характеристики покрытия

Чтобы качественно сделать пол по грунту своими руками, необходимо учесть ряд факторов. Основными из них являются особенности грунта. К примеру, уровень залегания грунтовых вод не должен быть выше 0,5 м от поверхности. Только при соблюдении этого требования будут отсутствовать пучение и деформационные изменения в почве.

Особое внимание уделяется выбору материалов. По своей сути пол по грунту является многослойной конструкцией, для создания которой используются речной песок, щебень, гидроизоляционный материал, утеплитель, бетонный раствор, сетка для армирования

Основное предназначение щебня и песка заключается в предотвращении попадания влаги в помещение. Также с помощью этих материалов происходит выравнивание поверхности. Не следует пользоваться керамзитом. Данный материал впитывает влагу и способен менять свои размеры.

Для гидроизоляции поверхности можно воспользоваться обычной полиэтиленовой пленкой. Ее укладывают двумя слоями снизу и сверху черновой стяжки пола по грунту, сделанной своими руками.

Утеплителем могут выступать различные материалы. Лучшие из них — минеральная вата, пенопласт и пеноплекс.

Стальная сетка для армирования делает основание из бетона максимально прочным. Также к ней можно осуществлять крепление труб.

В результате качественного проведения всех работ пол по грунту характеризуется:

• отсутствием теплопотерь;
• хорошей звукоизоляцией;
• надежной защитой от грунтовых вод;
• недопущением возникновения конденсата.

При создании своими руками бетонного пола по грунту достигается отличная защита покрытия от низких температур. Причем такой пол можно облицовывать любым финишным материалом, включая покрытия с максимальной нагрузкой.

Экономичность, простота и быстрота выполнения монтажных работ — главные черты пола по грунту, сделанного из бетона.

Сам процесс устройства пола состоит из таких этапов:

• подготовка основания;
• гидроизоляция пола;
• армирование поверхности;
• бетонирование основания;
• укладка теплоизоляционного материала;
• создание финишной стяжки.

Видео о стяжке пола по грунту своими руками:

Подготовка основания пола по грунту

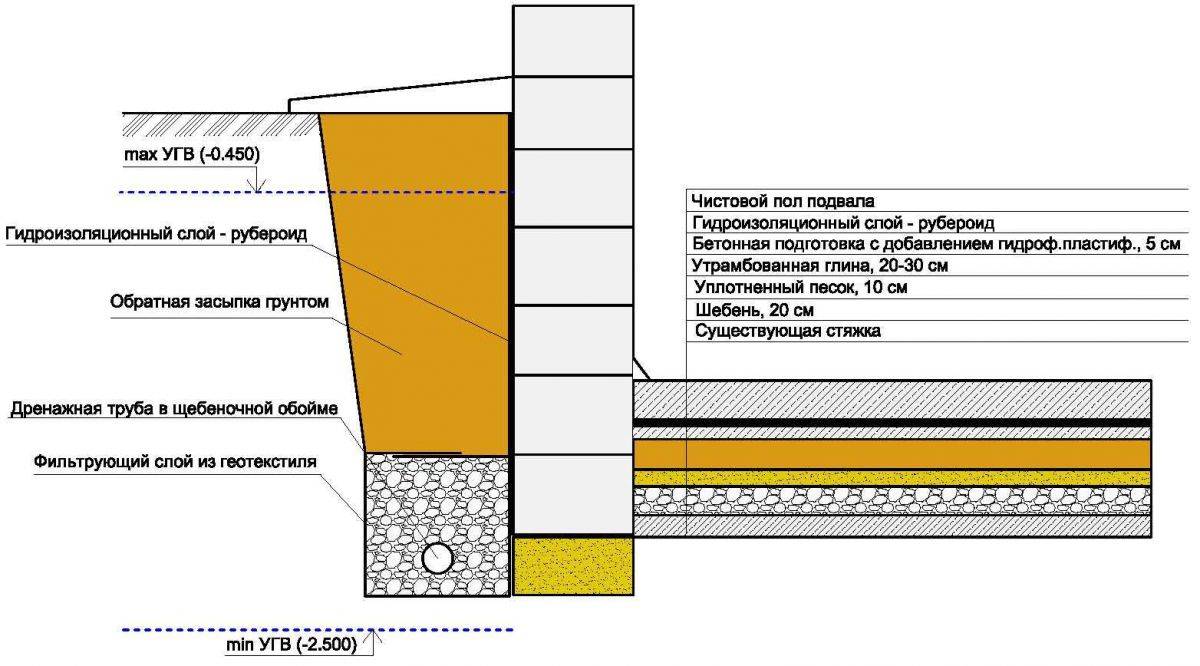

Схема устройства пола по грунту.

Будущий теплый пол начинается с выбора основания пола по грунту. Основанием по грунту может быть несколько вариантов. Первый это крупный речной песок, насыпанный слоем не менее чем в 30 см, вместо снятого слоя грунта. Такая толщина песка вполне обоснована, дело в том, что именно на 30 см поднимается влага при капиллярном просачивании вверх, поэтому толщина в 300 мм — это минимальная из возможных, меньше делать просто бессмысленно. Единственная сложность с таким песком заключается в том, что приобрести крупнозернистый речной песок для основания грунта довольно сложно, не везде он доступен, к тому же вывоз такого же объема грунта со своего участка под будущий пол, тоже удовольствие сомнительное.

Поэтому вторым вариантом подготовки основания пола по грунту является оставление того же самого грунта, что и был. Но только если этот грунт состоит не из чернозема или торфа, два последних варианта категорически не подходят в качестве основания под утепление пола по грунту. Слой насыпного грунта имеющего рыхлую структуру толщиной меньше 200 мм необходимо просто утрамбовать. А если предусматривается толщина свыше 200 мм, то необходимо добавить в грунт щебень, размером порядка 20-40 мм и тщательно провести трамбовку данного основания под пол. Для обеспечения должной рыхлости необходимо добавить в грунт немного влажного песка.

↑ Подпольное пространство

Обустройство вентиляции подпола

От того насколько сухое и хорошо проветриваемое подполье, будет зависеть микроклимат в доме, и как долго прослужит деревянный пол. Поэтому для обеспечения вентиляции по периметру цоколя обустраивают отверстия, которые в независимости от времени года и направления ветров будут обеспечивать естественную вентиляцию. На случай если зимы снежные, из отверстий подполья выводят вентиляционные трубы с козырьком, а для увеличения циркуляции воздуха можно установить несколько оконных вентиляторов. Также необходимо позаботиться о защите от различных грызунов. Для этого на все отверстия следует установить решетки с ячейками до 8 мм.

Поэтапный процесс укладки бетонного пола для первого этажа при ленточном фундаменте

Этап 1.

Основа

Когда смонтирован цокольный этаж или выполнен фундамент, переходят к следующему этапу – монтажу пола на готовый ленточный фундамент. В получившийся в процессе возведения фундамента (ленточного) периметр здания тщательно засыпают выкопанный грунт в процессе подготовки котлована. После этого до необходимого уровня насыпается почва и далее тщательно уплотняется.  Чтобы уплотнить грунт его на протяжении 2-4 часов проливают водой по всему периметру площади равномерно. Когда грунт полностью оседает, выполняют подсыпку слоем щебня. Выбирать слой щебня необходимо не менее 10 см, а сами фракции щебня могут быть как крупной, так и средней и мелкой фракции.

Этап 2.

Обустраиваем бетонный пол для первого этажа

По периметру площади здания необходимо насыпать 6-10 сантиметровым слоем песка и сверху слой щебня. Для того чтобы защитить от воздействия влаги на песочный слой раскладываем пленку из полиэтилена. Сверху пленки будет накладываться арматурная сетка с толщиной 10-12 мм (зависит от будущей нагрузки). Арматурную сетку необходимо вязать размером ячеек до 20 сантиметров. В тех местах, где будут пересечения арматуры, другими словами углы сетки их сваривают при помощи сварки или связывают при помощи вязальной проволоки. Когда сетку полностью связывают ее необходимо поднять, над уровнем песка. Это делается для создания защитного слоя, в процессе будущей заливки бетонного слоя. Такое решение позволяет защитить армирующий слой от неблагоприятного влияния атмосферных осадков. Связанная арматура, залитая бетоном, будет распределять равномерно всю нагрузку.

Ознакомитесь с техникой заливки бетона зимой.

При уровне бетонного слоя заливки 20 см, арматурную сетку необходимо поднимать на несколько сантиметров над поверхностью. Когда армированную сетку приподнимают над почвой, щебнем, полиэтиленовой пленкой и слоем песка переходят к началу заливки бетонного слоя. Как правило, для этого применяют 200 марку бетона. Для правильных расчетов требуемого объема бетона, следует умножить толщину заливаемого слоя на общую площадь пола (для примера 20 сантиметров), + 5% для запаса, так как чаще всего на заводах не доливают бетон или могут возникнуть ошибки в расчетах. Зачастую при постройке дома существуют большие погрешности, именно по этой причине стоит сделать небольшой запас.

Рекомендация

Для надежной защиты готового фундамента и пола от попадания влаги потребуется выполнить качественную гидроизоляцию. Смотрите как это сделать в видео:

Этап 3.

Ровный пол

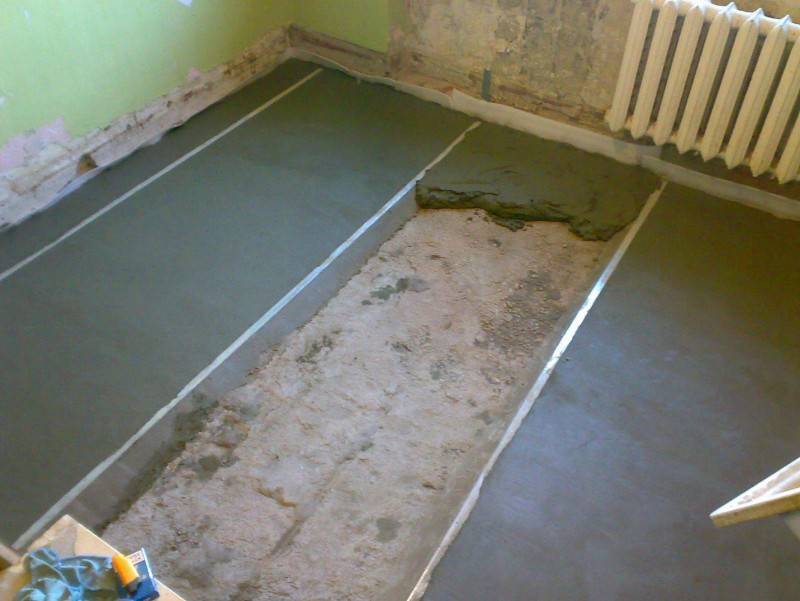

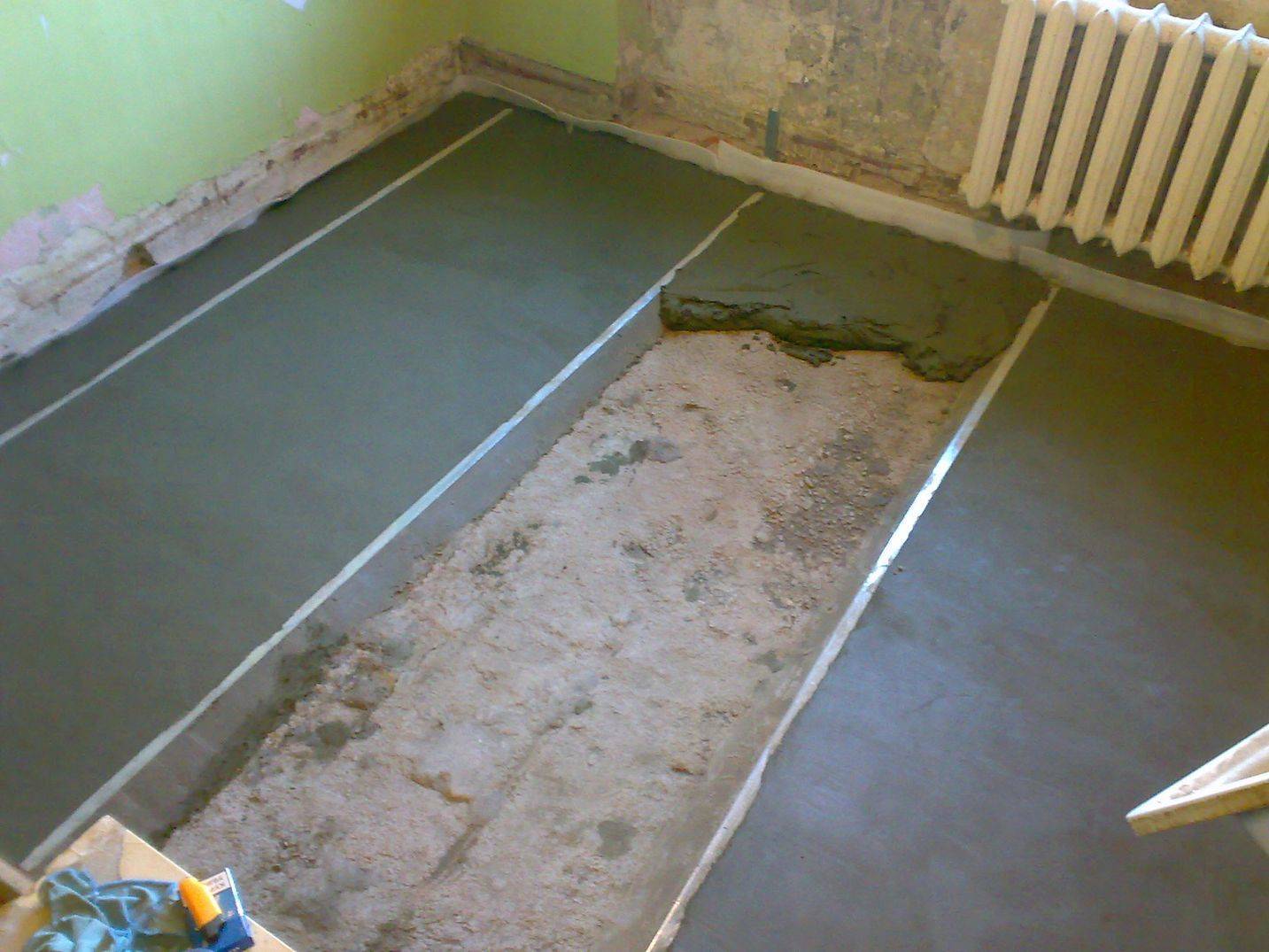

Чтобы правильно заливать бетонный пол по уровню, необходимо натянуть по двум диагоналям или прямым вдоль комнаты нить (маяки), и при достижении установленного уровня начинают  поверхность бетона разравнивать. Для этого используется сапка или лопата. Это черновая основа, а чистовой уровень пола из бетона будут выводить стяжкой.

Этап 4.

Заключительный

Когда залили бетонный пол на грунт, теперь бетон необходимо накрыть пленкой, чтобы защитить от влияния внешней среды, исключить быстрое испарение влаги из бетона. Снять пленку можно только по истечению 2 суток.

Процесс монтажа пола из бетона на ленточный фундамент завершен. Для облицовки черновой поверхности можно использовать специальные утеплители (пенопласт, керамзит, УРСА и т.д.), которые сверху покрывают ДВП, ЮЗБ, досками и другими облицовочными материалами.

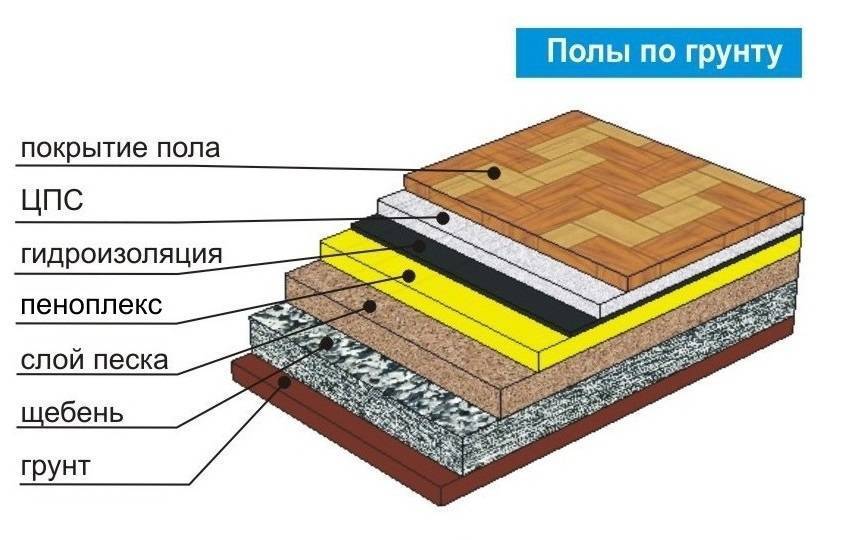

Пирог теплого пола по грунту: особенности укладки

Земляное основание, на которое будет монтироваться обогрев, должно пройти подготовку. Для этого проводится выравнивание почвы, уплотнение верхнего слоя. В случае необходимости на грунт ложится слой подсыпки. Он состоит из щебня или гравия. Чаще всего используется материал средней фракции. Это препятствует капиллярному проникновению грунтовых вод в помещение. Необходимость укладки такой «подушки» возникает лишь в случае высокого уровня грунтовых вод.

Слой черновой стяжки, о которой говорилось выше, тоже обладает определенными нюансами. Толщина должна составлять от 50 до 100 мм. Используемая марка бетона – М100 или М200. Целесообразно проводить армирование подошвы в случае, когда грунт был плохо уплотнен. Также его использование обосновано в случае, когда имеются расхождения в плотности основания.

Черновая стяжка для тёплого пола по грунту в частном доме может укладываться на перекрытия подвальных помещений. Это делается с целью выравнивания плоскости. Толщина такого слоя не должна составлять менее 3 см.

Существует и такое явление, как сухая стяжка. Ее применение набрало популярность за счет того, что отсутствуют мокрые бетонные работы. Использовать технологию целесообразно только для обустройства черновой стяжки.

При укладке теплого пола на грунт следует позаботиться и о деформационном слое. Здесь поможет демпферная лента. Материал сведет на нет вероятность возникновения теплового моста. Он также компенсирует нагрузку, возникающую при нагревании бетонного покрытия. Это не дает стяжке расширяться и трескаться. Демпферная лента укладывается со всех сторон внешних ограждающих конструкций. Но делается это исключительно после нанесения штукатурки и подготовительных работ к чистовой отделке здания.

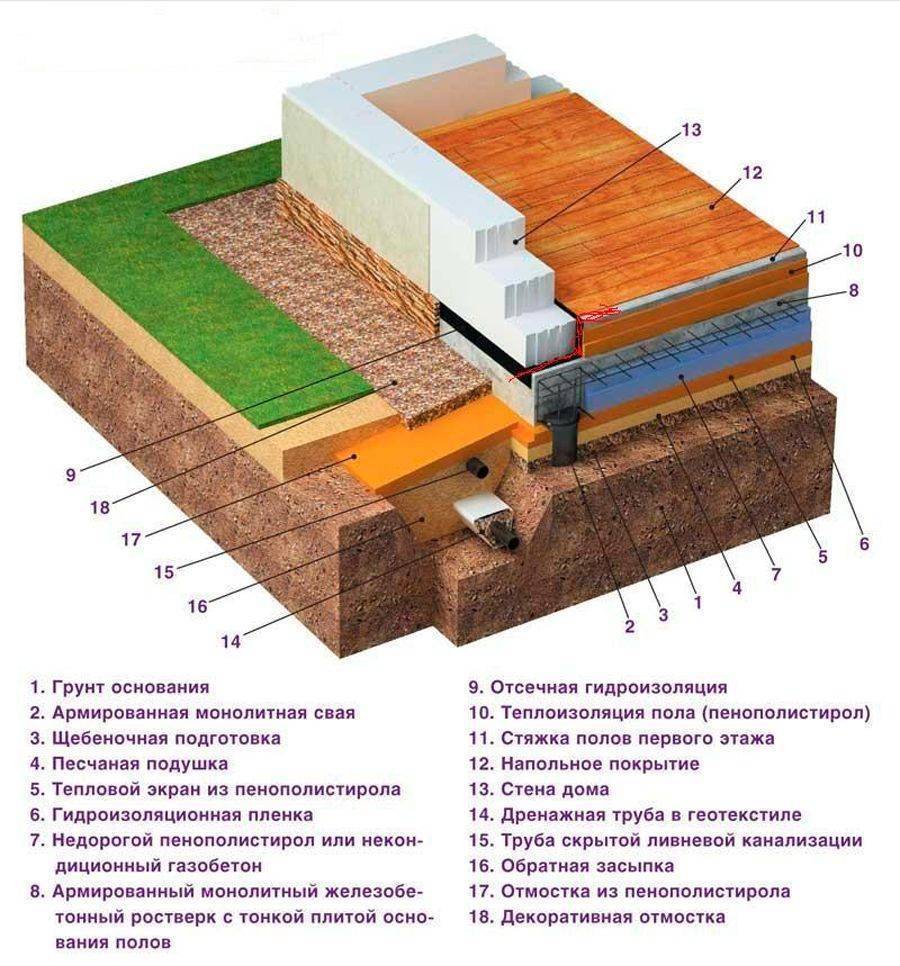

Обустройство полов на ленточном фундаменте

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Фундаменты в виде ленты позволяют организовать подпол, обустроить теплоизоляцию частного дома. Конструкция обладает множеством преимуществ:

• предотвращает проникновение подпочвенных газов в жилище при правильной гидроизоляции и засыпке.
• подпольное пространство не нуждается в прокладке вентиляционных систем.
• грунт и плита из бетона аккумулируют тепло, что подходит для каркасных и остальных домов с тонкими стенами.
• бетонные стяжки – удобная основа, идеальная термальная платформа для организации «теплых полов».
• теплоизоляция конструкции уменьшает риски промерзания фундамента и его вспучивания.
• для коммуникаций, проложенных на уровне засыпки, требуется минимальное утепление.

Все работы разделяются на несколько этапов. При выполнении каждого необходимо соблюдать алгоритм – так конструкция будет прочной и надежной.

Перед началом мероприятий нужно учесть необходимость трамбовки сыпучего сырья – манипуляции уплотнят песчаную подушку. Задачи выполняются поэтапно:

Укладывается песок слоем 10-15 см и в сухом виде трамбуется виброплитой. Проводится поливка уплотненного материала шлангом с насадкой-распылителем

Важно не перенасытить материал влагой, т.к. в дальнейшем его не утрамбовать

Осуществляется повторное уплотнение

Виброплиту применяют дважды, меняя направление движения. Выполняется повторная проливка песка.

По увлажненному материалу нужно пройтись несколько раз виброплитой и дождаться высыхания слоя.

Фундаменты ленточного типа армировать сложно – процесс отличается трудоемкостью. Эксперты советуют придерживаться пошаговой техники работ:

1. Уложить несколько гладких поперечин диаметром 6-8 мм, удлинив их на 100 мм.
2. Рассчитать шаг – расстояние, на которое будет залит цементный раствор.
3. Поместить на поперечные штыри ребристую продольную арматуру диаметром 12 – 16 мм. Сформировать нижний пояс.
4. На местах сопряжения в вертикальном положении смонтировать верхние стержни.
5. Уложить на элементы 2 продольных прута. Сформировать нижний пояс.

Соединения армирующего каркаса привариваются, перевязываются хомутами либо поволоками.

Фундамент-подоснова создается на уже готовой подушке из щебня и песка. Бетонную массу изготавливают в пропорциях 1:3:6 на основе цемента М200 и других материалов. Самостоятельное бетонирование состоит из следующих шагов:

1. Заливка стартового слоя толщиной 10 см.
2. Вторичная заливка смеси на высоту 40-50 см.
3. Уплотнение массы вибротрамбовкой или прокалывание арматурным штырем.

Для сокращения времени работ цементный раствор заливают за один прием.

Работы предназначены для защиты подпольной конструкции от влаги. Выполненная заранее подбетонка обеспечит ровность наложение материалов для наплавления или наклейки. Процедура предварительного бетонирования актуальна в условиях близкого расположения грунтовых вод либо при обустройстве подвалов.Процесс гидроизоляции проводится согласно строительному алгоритму:

1. Полиэтиленовую пленку толщиной 150 мк укладывают внахлест 15-20 см, а затем проклеивают швы.
2. Для надежности защиты от проникновения влаги и конденсата аналогичным образом устилают второй слой гидрозащиты.
3. Проводится утепление пенопластом или экструдированным пенополистиролом. Их размещают слоем 10 см.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Основание бетонного пола без бетонной стяжки

Если речь идет об обустройстве теплого пола без бетонной стяжки, то основанием в данном случае служат обычные деревянные доски или листы ДСП и OSB. Рекомендуется использовать изделия, толщина которых начинается от 20 мм. Монтаж деревянной системы осуществляется следующим образом:

• выравнивается несущая поверхность;
• раскладывается гидроизоляционная пленка;
• выкладываются деревянные планки;
• прокладываются металлические пластины между планками;
• пластины закрепляются с помощью саморезов;
• в пазы пластин укладываются трубы;
• пластины покрываются гидроизоляционной пленкой;
• вся конструкция покрывается листами ГВЛ.

Рекомендуем: Какой бетон подходит для тёплого водяного пола?

Настильные конструкции в качестве основания под теплый пол целесообразно использовать в следующих случаях:

• высота помещения ограничена;
• имеются слабые перекрытия. Даже небольшая бетонная стяжка может весить в несколько сотен килограмм, из-за чего будет оказываться сильное давление на межэтажные перегородки, что может привести к их обрушению;
• в силу тех или иных причин на объекте невозможно реализовать бетонную стяжку.

Армирование

Армирование пола — важный этап его возведения. Арматура в виде дорожной сетки позволяет полу не проседать, правильно распределять нагрузку, не растрескиваться бетону. Сечение прутков сетки должно быть пять сантиметров. Длинна ячеек — пятнадцать сантиметров. Если уложить арматуру грамотно — на расстояние от утеплителя меньше двух сантиметров, образуется армирующий каркас.

Армированная жесткая сетка не ложиться на грунт — ее поднимают как минимум на треть толщины стяжки, фиксируют на подставочнике. Мягкую — крепят на штыри. Для очень высоких нагрузок используют арматурный каркас с толщиной прутков от 0,8 см до 1,6 см.

Основной монтаж теплого пола

Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.

Гидроизоляционный слой

Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:

1. Рулон разматывается по площади помещения.
2. Острым ножом удаляются лишние участки.
3. Гидроизоляционный материал укладывается внахлест.
4. Стыки полиэтилена проклеиваются строительным скотчем.

В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.

Теплоизоляционный слой

Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии

 Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции

Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии.  Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.

Заливка бетонного слоя

Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту.

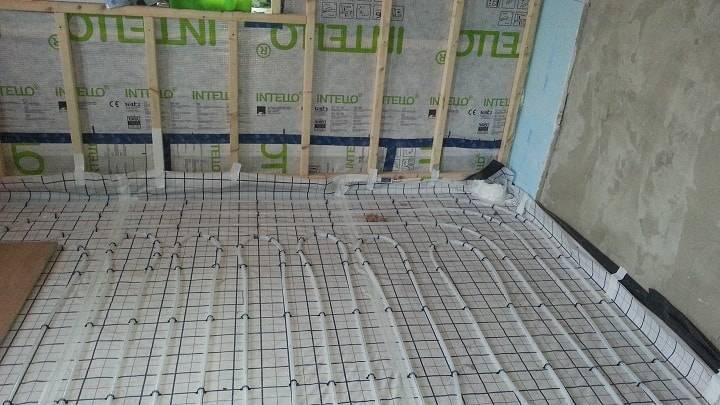

Укладка обогревающего контура

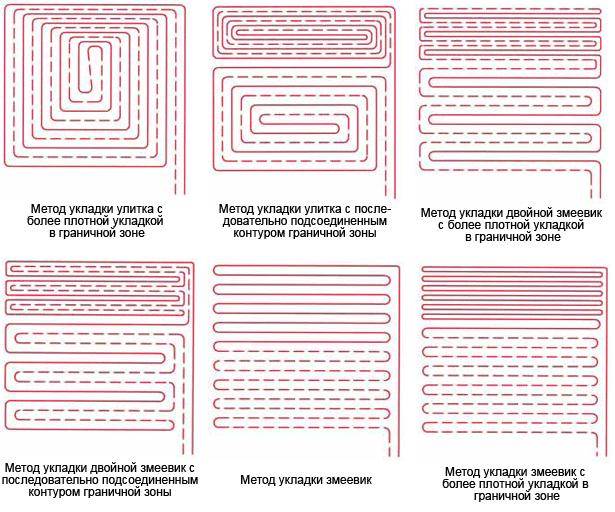

Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:

• улитка;
• змейка;
• комбинированный.

В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:

1. Контур должен изготавливаться без стыков, из сплошной трубы.
2. В не зависимости от шага, длинна теплоносителя, не должна превышать более 200 метров.
3. Шаг должен зависеть от диаметра трубы.
4. При укладке не допускается растяжение труб.

А также в процессе монтажа, нельзя наступать на теплоносители, тем самым подвергая их деформации.

Выполнив укладку труб, необходимо провести их опрессовку.

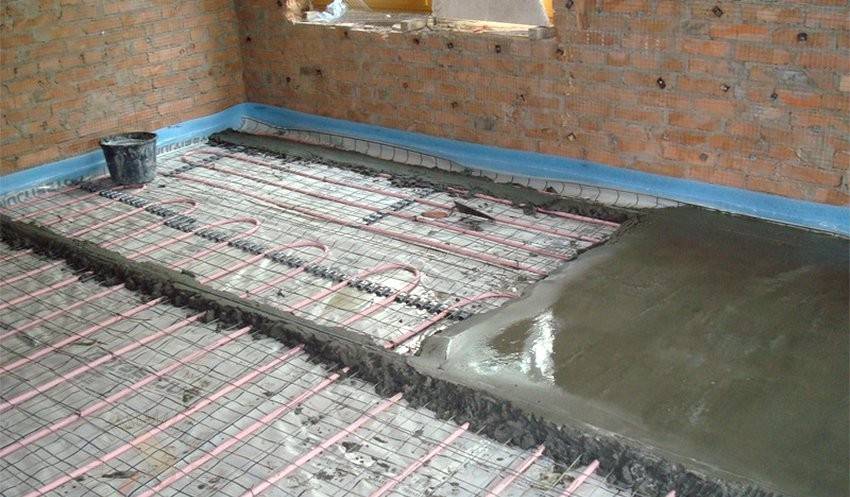

Заливка стяжки

Проверив функциональность работы водяного пола по грунту, переходят к его фиксации при помощи стяжки. Для этого необходимо приготовить раствор из мелкого песка и цемента, в соотношении 3 : 1. Для прочности раствора, можно добавить в 1000 грамм цемента 1 грамм фибры. Процесс заливки аналогичен бетонному порогу, однако время высыхания займет более длительного времени.  В данном случае стяжка высохнет не ранее, чем через 30 дней.

Убедившись в том, что цементный раствор полностью высох, приступают к монтажу напольного покрытия.
