Как правильно выбрать погружной насос для дачи и сада

4 СТАВР НП-800

Садовый насос СТАВР НП-800 предназначен для поверхностного использования с целью перекачки чистой воды из резервуаров или других источников, с максимальной глубиной до 8 метров. Наличие этого самовсасывающего устройства мощностью 800 Вт раз и навсегда решит проблему полива огорода на приусадебных участках, где не предусмотрено централизованное водоснабжение. Благодаря мощному мотору, насос СТАВР НП-800 обеспечивает очень хороший напор со скоростью подачи воды 50 литров в минуту. При этом, встроенная термозащита двигателя исключает возможность перегрева, что продлевает его срок службы.

Компактный размер и удобная металлическая ручка, которая также может служить в качестве подставки, значительно облегчают процесс транспортировки поверхностного насоса СТАВР НП-800. Данная модель обладает высокой степенью защиты от влаги, обеспечивая лучшую безопасность во время эксплуатации. Пользователи также положительно отмечают минимальный уровень шума, который издает данный насос во время работы.

Преимущества вибрационных насосов

Положительными сторонами погружных насосов являются:

  1. Надежность. Конструкция не содержит подшипников и деталей с высокой подвижностью, поэтому не нуждается в смазывании и техобслуживании.
  2. Неприхотливость. Данный тип насосов приспособлен для работы при любых температурных режимах, а также в щелочной и соленой воде.

Также можно отметить простоту ремонта и долгий срок службы. Но данные преимущества зависят от многих параметров и не являются чертой исключительно вибрационных насосов.

Простой механизм обеспечивает высокую надежность и неприхотливость к условиям работыИсточник stroypay.ru

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

  • Конструктивная специфика скважины иглы заключается в том, что забиваемый в грунт инструмент, обсадка и подающий воду канал являются одной и той же трубой, к которой и подключается насос.
  • Так как глубина абиссинской скважины редко превышает 10 м, то для перекачки воды из нее используются поверхностные насосы.
  • Если требуется сформировать запас воды и автоматизировать процесс откачки, к скважине игле подключают насосную станцию.
  • Самый простой и дешевый агрегат для обустройства абиссинского трубчатого колодца — ручной насос.
  • Если поверхностные насосы втягивают воду, то погружные выталкивают ее наверх. При выборе такого насоса в первую очередь учитывают высоту, на которую придется подавать воду, вернее, расстояние от поверхности до насоса.

Поэтому к данным о динамическом уровне воды следует прибавить еще пару метров. Граничной считается высота в 40 метров. Если данные превышают эту цифру, придется подбирать насос повышенной мощности. В техническом паспорте каждого изделия указана максимальная высота, на которую он может подавать воду.

Визуально насосная техника высокой и малой мощности значительно различается. Более производительные погружные насосы имеют крупный корпус и весят заметно больше моделей, которые справляются с глубиной погружения до 40 метров.

Ориентируясь на глубину погружения, лучше отдать предпочтение агрегатам с некоторым запасом производительности. Если насос рассчитан на работу на глубине 60 метров, он больше подойдет для 50-метровой скважины.

Если же его опустить на предельную глубину, агрегату придется постоянно работать с максимальной нагрузкой, что увеличит скорость его износа и сократит срок эксплуатации. Для скважины с глубиной погружения 60 метров лучше взять насос, рассчитанный на работу на глубине 70 метров.

По самым разным причинам вода может перестать поступать к устройству. Если при этом насос продолжает работать, он может перегреться, сломаться, сгореть и т.п. При наличии соответствующей автоматики устройство будет отключено от питания, как только начнет работать на холостом ходу, что предотвратит появление неисправностей.

  • Погружные насосы сложно перепутать с поверхностными. Их узнают по удлиненным корпусам, выполненным из нержавеющей стали.
  • Насос погружного типа верхом подсоединяется к подающей воду трубе. Внизу агрегата находится фильтр и водозаборное устройство.
  • Погружной насос работает непосредственно в водозаборной выработке, его двигатель всегда охлажден водой, потому редко перегорает при правильной эксплуатации.
  • Насосы погружного типа работают в скважине, потому не беспокоят владельцев звуком мотора. Однако для подобных систем нужен кессон, чтобы защитить источник от хищения оборудования.

Другие разновидности

Итак, обозначенные выше две разновидности насосного оборудования сегодня применяют для полива дачных участков. Но это не говорит о том, что другие виды использовать для этих целей нельзя. В принципе, любой насос, которым перекачивают жидкие среды, можно устанавливать около бочки и качать из неё воду. Но, во-первых, это не всегда экономически выгодно. А, во-вторых, у каждого насоса свои функциональные обязанности.

Но если стоит ограничение в бюджете, а в сарае завалялся какой-то насос, то и его можно применять. Правда, придётся учитывать конструктивные и функциональные особенности прибора. К примеру, можно ли использовать дренажный насос для полива. Никаких запретов нет. Просто надо учитывать тот факт, что по техническим характеристикам эти агрегаты мощнее обычных бытовых. К примеру, даже самый небольшой дренажный насос осушит 200-литровую бочку за пару минут.

А вот если водозабор организовать из естественного открытого водоёма, то равных ему не найти. Он, во-первых, прослужит верой и правдой много лет без поломок. Во-вторых, ему не страшны ни песок, ни мелкие камешки. Оптимально – выбрать агрегат с измельчителем. Он превращает органику (мусор) из водоёма в массу, которая на огороде перегниёт и станет удобрением.

Дренажный насос, используемый для поливаИсточник www.campingmanitoulin.com

И последнее в этом разделе. Есть такое понятие, как насосная станция для полива из ёмкости. Не надо думать, что это что-то огромное и сложное, плюс дорогое. Это все тот же обычный поверхностный насос, в комплектацию которого входит гидроаккумулятор – бак, где храниться вода под давлением. Такие станции используются для водоснабжения частных домов из колодцев и скважин. Но и для полива из бочек и других резервуаров их применять можно, если другого варианта нет.

Основные типы насосов

Колодезные электронасосы можно разделить по способу перекачки воды. Каждый тип имеет свои особенности, плюсы и минусы. В зависимости от цели использования можно подобрать оптимальный вариант. К примеру, в частном доме, где требуется большой напор, больше пользы принесут центробежные насосы. В вибрационных моделях отсутствуют подвижные детали, что увеличивает срок их эксплуатации. Шнековым системам откачки воды не страшны нагрузки в виде грязи и вкраплений. Принцип действия вихревых моделей схож с центробежными, но они менее производительны.

Вибрационные

Единственный, но очень серьезный недостаток – постоянные вибрации при работе, которые можно погасить только установкой в широком колодце, иначе дело может закончиться ремонтом скважины или фундамента дома, что еще дороже.

Принцип передачи воды основан на движении подвижной мембраны. При движении в одну сторону вода закачивается внутрь. Противоположное движение способствует выталкиванию жидкости в трубу. Мембрана совершает поступательные движения около 100 раз в секунду.

Если выбирать вибрационный тип насосного оборудования, то нужно рассчитывать на более высокую цену, чтобы оно прослужило дольше. Дешевые экземпляры приходится часто менять. По отзывам потребителей – примерно один раз в два года. Какой вибрационный насос лучше для дома или дачи, зависит от того, куда он будет устанавливаться.

Винтовые (шнековые)

Выдерживают большие нагрузки, способны работать в любом положении – вертикальном и горизонтальном. Есть возможность перекачивать жидкости любой вязкости и степени агрессивности. Используются в промышленных масштабах благодаря своей универсальности – могут качать пар, жидкий бетон, сыпучие вещества, воду с большим количеством песка.

Достоинства шнековых электронасосов:

  • бесшумность, так как внутренние детали тщательно обработаны и не создают трения;
  • ремонт можно провести вне сервиса благодаря простому внутреннему устройству;
  • шнековый вал – литая конструкция, которая вынослива к различным положениям в работе устройства, не ломается.

Центробежные и вихревые

Центробежный насос – производительное устройство, способное создать большой поток воды. Он подходит для организации водообеспечения частного дома с большим количеством точек водозабора.

Минус в том, что такое оборудование может длительно работать только с чистой водой, без примесей грязи и песка. Если выбирать центробежный электронасос с верхним забором воды, то можно уменьшить засорение, так как всасывающее устройство находится вверху устройства и менее подвержено попаданию песка внутрь. При этом вода в колодце будет выкачиваться не до конца

Если в частном доме это не важно, то лучший насос для колодца – это центробежный с верхним водозабором. И наоборот, если требуется полностью осушать емкость, тогда нужно устройство с нижним водозабором – для подвалов, бассейнов, накопительных баков. Какой лучше и нужнее в хозяйстве – тот и выбирают

Какой лучше и нужнее в хозяйстве – тот и выбирают.

Цены на поверхностные насосы

Вихревые электронасосы желательно использовать только в чистой воде. Наличие песка приводит к быстрой поломке оборудования. Небольшой КПД не позволяет получить большой напор, поэтому для системы водообеспечения частного дома такое оборудование не подходит.

Полезные рекомендации при покупке водяного насоса для дачи

При покупке насоса для фонтана следует выбирать агрегат с полным комплектом дополнительных элементов, куда входят шланги, насадки, распылительные головки, системы регулирования водяного потока. Докупать их отдельно будет накладно и хлопотно. Насос должен быть выполнен из материала, стойкого к коррозии, что напрямую будет влиять на период эксплуатации устройства.

Цена насоса для фонтана погружного типа будет выше, чем для поверхностного. Это связано с тем, что при его изготовлении применяются специальные материалы, проявляющие повышенную стойкость к подводному давлению и постоянному контакту с водной средой. На стоимость устройства также влияют тип и количество комплектующих элементов, наличие ультрафиолетового излучения и подсветки.

Насос для садового фонтана подбирают по двум основным параметрам: производительности (расходу) и напору.

Выбирая насос для фонтана, лучше предпочесть модели, укомплектованные такими элементами:

  • тройником с вентилем, с помощью которого поток воды можно распределить на две точки;
  • переходным патрубком для повышения давления на выходе;
  • головкой со светодиодами, применяющейся для подсветки фонтана, что происходит при установке ее на специальный удлинитель с резьбой.

Полезный совет! Все вышеперечисленные элементы можно приобрести отдельно в зависимости от их надобности.

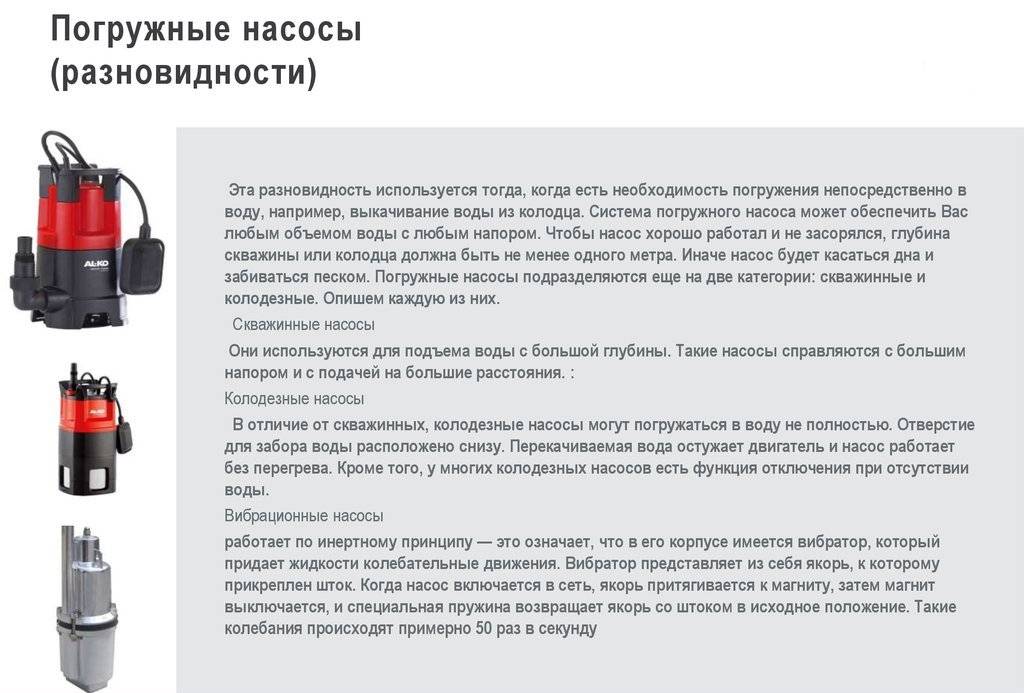

Область применения и устройство погружных насосов

Схема работы погружного насоса

Как правило, погружные (глубинные) агрегаты используют для подъема воды из скважины или колодца. Кроме того, существует отдельная категория устройств для загородного участка — дренажные (фекальные). Эта группа насосов справляется с сильно загрязненной водой и используется для осушения подтопленных помещений, выкачки выгребных ям. Эти помпы мельчат примеси специальными режущими элементами.

Стандартные глубинные агрегаты используются для подачи воды в дачный домик/коттедж или для орошения участка.

Принцип работы погружных насосов заключается в том, что они всасывают воду в камеру и далее транспортирует её по подъемной трубе вверх, в систему водоснабжения.

Какие бывают типы и виды погружных колодезных насосов

Для водоснабжения дома используется несколько разновидностей насосов погружного типа:

  • вибрационный;
  • винтовой;
  • вихревой;
  • центробежный.

Вибрационные

Вибрационный насос для колодца оснащается электромагнитной катушкой, в которой расположен подвижный стальной сердечник. При подаче переменного тока (частота 50 Гц) стержень совершает возвратно-поступательные движения. Шток связан с поршневым диском, позволяющим нагнетать воду в напорную магистраль. Для распределения потоков воды используются автоматические клапаны. Анализ каталогов производителей позволяет определить, какой вибрационный насос лучше подходит для организации водоснабжения на придомовой территории.

Винтовые

Винтовые насосы для колодцев оснащаются вращающимся шнеком, который затягивает жидкость в рабочую камеру и нагнетает ее в водопроводные магистрали. В рабочей камере бытовых моделей находится пластиковая обойма. Электрический двигатель расположен в герметичном корпусе, выходной вал уплотняется сальниками. В заборном канале предусмотрена сетчатая диафрагма, нагнетательный патрубок выведен на крышку корпуса. Помпа удерживается в стволе скважины или колодца стальным тросом, прикрепленным к металлическому кольцу на корпусе.

Вихревые

Оборудование вихревого типа оснащается турбинным колесом, которое находится в рабочей камере с профилированными стенками. Крутящий момент передается от ротора электрического двигателя, смонтированного в герметичном кожухе. Для повышения производительности зазор между вращающимся диском и стенками уменьшен до 0,1 мм, подача загрязненной жидкости не допускается. Промышленные образцы способны перекачивать растворы, насыщенные газами.

Центробежные

Центробежные установки оборудованы рабочим колесом, которое затягивает жидкость через центральный канал, а затем нагнетает ее в магистрали через боковой патрубок. Изделия отличаются повышенным КПД, доходящим до 70% у бытовых модификаций. Существуют многоступенчатые помпы, оснащенные несколькими рабочими колесами. Жидкость поочередно нагнетается в рабочие камеры, что позволяет повысить давление. Подобные агрегаты способны поднимать воду на высоту до 300 м, но их производительность не превышает 20 м³.

ЗУБР НПГ-М1-400

Этот погружной насос отличается тем, что он может работать, в том числе, и с загрязненной водой. Вследствие этого прибор обрел намного большую популярность, нежели предыдущая модель. Данный агрегат имеет слишком малый напор – всего 5 метров. При этом производительность у него очень значительная – до 7500 литров в час.

Погружной насос ЗУБР НПГ-М1-400 собирается в Китае.

Он отличается такими своими достоинствами, как:

  • Демократичная цена
  • Наличие поплавка контроля уровня погружения
  • Надежная система защиты
  • Высокое качество сборки

К основным недостаткам насоса специалисты относят такие его особенности, как:

Сущность погружного оборудования

Колодец может стать источником воды в собственной водопроводной системе. Задача решается с помощью насоса, обеспечивающего автоматический подъем жидкости и поддерживающего нужный напор (давление) в магистрали. Для водоснабжения дома, в принципе, можно использовать установки двух типов – поверхностный или глубинный (погружной) насос.

По какому принципу выбирается тип насосного оборудования? Поверхностный насос устанавливается на поверхности земли, прост по конструкции и дешевле других устройств. Однако он способен поднимать жидкость с глубины не более 10-12 м, а на таких уровнях редко залегают пласты с чистой водой, годной для питья. Для колодцев глубже 12 м необходимы глубинные, т. е. погружные установки. Они опускаются в колодезную шахту и эксплуатируются в водной среде. С помощью таких насосов можно обеспечить подъем с глубины до 200 м.

К нему подключаются водоводный шланг и электрокабель. Корпус имеет герметичное исполнение, что защищает электродвигатель от контакта с водой. Обычно устанавливается многоступенчатый двигатель повышенной мощности, что обеспечивает хороший напор в системе.

Для управления глубинным насосом устанавливается насосная станция. Она комплектуется из расширительного бака (гидроаккумулятора), реле давления, обратного клапана, запорной арматуры, системы управления и защиты. Современное погружное оборудование выпускается с автоматикой, обеспечивающей стабильный, безопасный режим эксплуатации.

Определение параметров

Насчет производительности уже определились — она нужна небольшая — порядка 3-5 кубометров в час (это 3000-5000 литров в час), чего более чем достаточно для полива сада и огорода.

Что надо будет считать — это напор насоса. Это та величина, на которую может быть перекачана вода. Состоит напор обычно из двух составляющих — вертикальной и горизонтальной. Вертикальная — это та глубина, с которой придется подымать воду. Тут как есть, так есть — каждый метр глубины равен одному метру напора. Только в технических характеристиках к насосам есть такая строка, как «максимальная глубина всасывания». Так вот, она должна быть больше имеющейся глубины хотя бы на 20-25%. Можно взять и впритык, но только фирменно оборудование, так как у китайских показатели обычно значительно завышены.

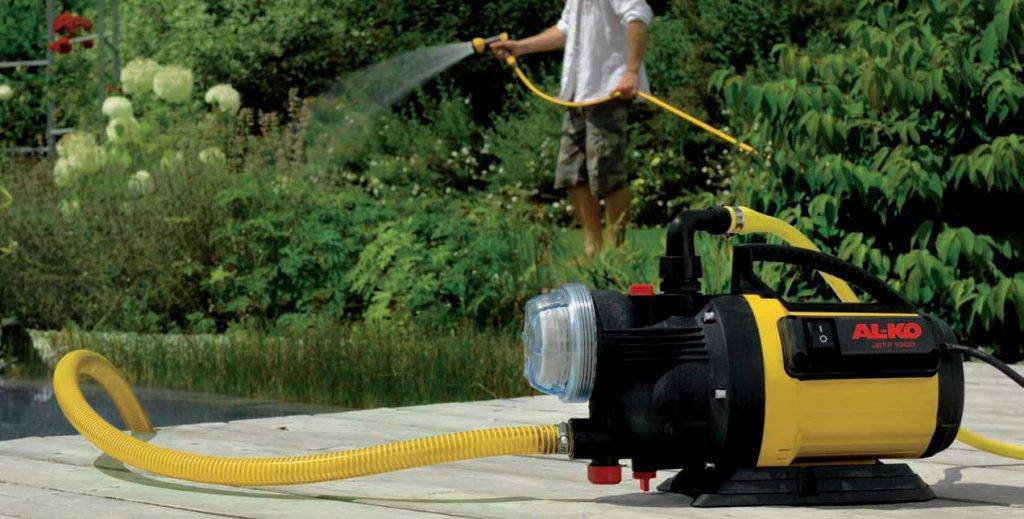

Садовый насос для полива BP 4 Garden Set

Горизонтальная составляющая напора насоса — это то расстояние, на которое придется поднятую воду транспортировать до места полива (при расчете берите самую дальнюю точку). При использовании дюймового трубопровода или шланга считается, что на 10 метров горизонтального трубопровода требуется 1 метр подъема. При уменьшении диаметра цифра становится меньше — например в 3/4 дюйма считают 7 метров трубы/шланга на 1 метр подъема.

Также придется учитывать сопротивление труб (шлангов). Для этого надо к расчетной величине добавить около 20%.

Пример расчета напора. Зеркало воды находится на расстоянии 6 метров от поверхности, качать будем с глубины 8 м, передавать от точки забора надо будет на 50 м. Труба идет дюймовая, потому считаем горизонтальный напор на 10 м.

Итак: общий напор 8 м + 50м/10 = 13 м. Добавляем запас на потери на стыках (20% от 13 м это 2,6 м), получаем 15,6 м, после округления — 16 м. При выборе насоса для полива смотрим, чтобы его максимальный напор был не меньше этой цифры.

Лучшие центробежные погружные насосы для колодцев

2. Водолей БЦПЭ 0,5-40У

Бытовой центробежный агрегат рассчитан для скважин с широким диаметром от 110 мм и подаёт максимальный напор 60 метров. Функционирует только с чистой водой. С помощью этого насоса можно автоматизировать систему доставки воды в дом, полива огорода и заполнения объёмных ёмкостей.

Водолей БЦПЭ 0,5-40У

Характеристики:

  • производитель: Россия;
  • тип: центробежный погружной скважинный;
  • вес: 13.8 кг;
  • максимальный напор: 60 м;
  • пропускная способность: 3.6 м³/ч;
  • сетевое напряжение: 220/230 В;
  • мощность устройства: 1000 Вт.

Плюсы

  • выдаёт стабильный напор воды;
  • работает тихо;
  • хорошо справляется с сухим ходом;
  • мощный двигатель.

Минусы

  • сложно подобрать запчасти;
  • насос с хрупким патрубком.

Насос Водолей БЦПЭ 0,5-40У

1. ДЖИЛЕКС Джамбо 60/35 Н-24

Такой насос не составляет сложности при его монтаже на горизонтальную поверхность и запуске системы для эксплуатации. Со встроенным реле давления насос может работать в автоматическом режиме. Гидросистема смягчает запуск и остановку насоса, что влияет на его износоустойчивость. При перегреве срабатывает принудительная система охлаждения двигателя.

ДЖИЛЕКС Джамбо 60 35 Н-24

Характеристики:

  • производитель: Россия;
  • тип: поверхностная центробежная насосная станция;
  • погружение на глубину: 9 м;
  • максимальный напор: 35 м;
  • пропускная способность: 3.6 м³/час;
  • сетевое напряжение: 220/230 В;
  • мощность устройства: 600 Вт.

Плюсы

  • безупречная работа электрической части;
  • не сильно шумит;
  • наличие кнопки вкл/выкл.

Минусы

  • нет обратного клапан;
  • нет электронной защиты от сухого хода;
  • требует стабилизации напряжения.

Насос ДЖИЛЕКС Джамбо 60/35 Н-24

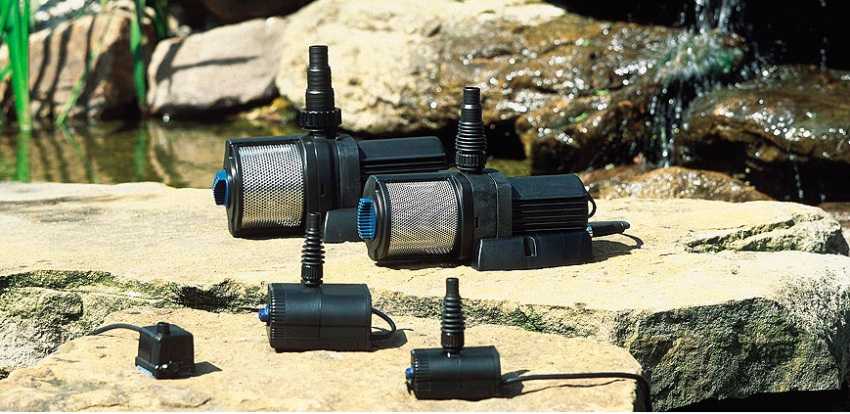

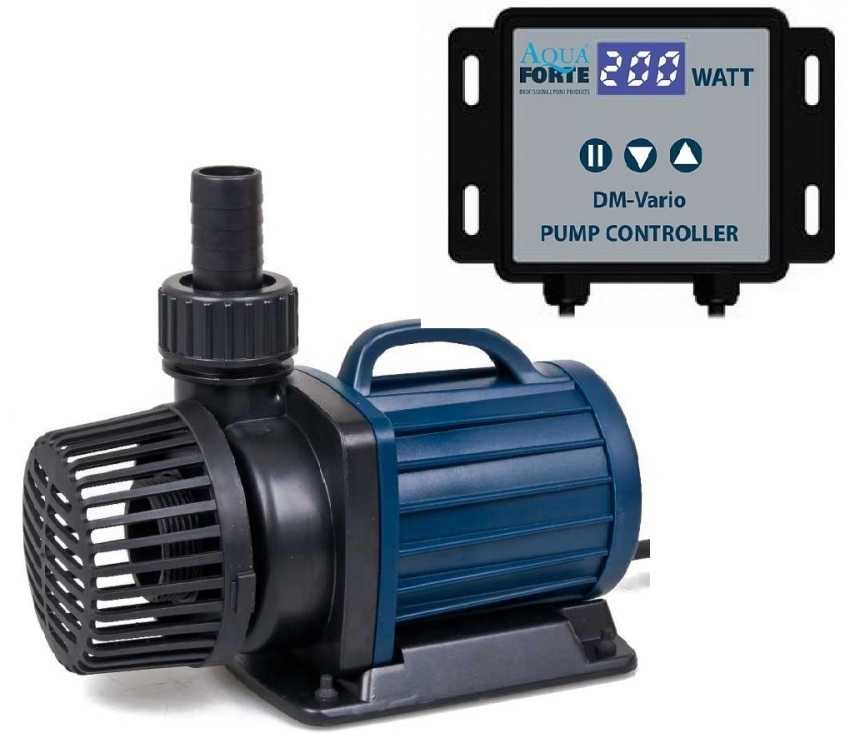

Насос садовый для фонтанов: назначение и принцип работы устройства

Насос садовый является специальным устройством, которое по установленному контуру циклически перегоняет воду. Часто данное оборудование применяется для оформления декоративных гидротехнических сооружений на загородных усадьбах и дачных участках.

Принцип действия насоса заключается в том, что устройство создает положительное давление, выталкивающее воду с определенной силой.

Принцип работы фонтана с насосом основывается на создании положительного давления, которое выталкивает воду с определенной силой. Мощность агрегата определяет высоту выталкивающей струи. В состав насосного оборудования для фонтана может входить различный перечень составляющих элементов, что зависит от типа устройства и его производителя. Но любой комплект состоит из вращающегося двигателя и крыльчатки, влияющих на силу потока.

Садовый насос для фонтанчика имеет примерно такую комплектацию:

  • мотор;
  • корпус мотора;
  • форсунка;
  • выдвижная труба;
  • регулятор расхода жидкости;
  • кран для подключения водопада или фонтана;
  • крыльчатка насоса;
  • головка фонтана;
  • распылитель;
  • сетка.

Насос для дачи отличается мобильностью и компактной конструкцией. Агрегат используют сезонно. Он не нуждается в дополнительных коммуникациях и справляется с перемещением воды без надобности подключения водопровода.

Практически все насосное оборудование состоит из похожих деталей: вращающегося двигателя и крыльчатки, влияющей на силу потока.

Для загородного дома или дачи устанавливаются циркуляционные устройства, которые работают в замкнутом режиме. Их приемник для воды располагается ниже чаши с фонтаном. С помощью насоса вода посредством разных насадок закачивается в трубу, двигается вверх и распыляется на некоторой высоте. Для работы водопада жидкость поднимается из емкости, падает на отступы и возвращается в резервуар. Такую замкнутую водную систему невозможно обеспечить без электронасоса.

Поверхностные

Такие насосы, как следует из названия, остаются на поверхности, но в воду погружается шланг, который и выкачивает ее за счет работы механизма.

При установке аппарата необходимо обратить внимание на несколько моментов:

  • Работает он достаточно шумно, поэтому лучше разместить на резиновый коврик. Он также предотвратить смешение корпуса из-за вибраций.
  • Место размещения должно быть сухим – например, каменная дорожка, слой гравия.
  • В дождливую и ветреную погоду поставить аппарат лучше в крытое помещение. Поэтому предварительно можно соорудить небольшой навес, под которым насос будет располагаться постоянно.

В зависимости от типа устройства выделяют несколько разновидностей поверхностных насосов:

  1. Центробежные – это наиболее популярные модели в своей категории. Устройство перекачивают воду за счет создаваемой им центробежной силе. В основе механизма лежит вращающееся колесико из 2 дисков с лопастями. Вода, попадая в них, легко выкачивается на нужное расстояние.
  2. Вибрационные – у этих моделей корпус разделяется на 2 части с помощью герметичной мембраны. Одна из частей заполнена водой, а в другой располагается механизм, перемещающий мембрану. Подача жидкости осуществляется за счет нагнетания давления. Это недорогие устройства, которые, однако, не отличаются долговечностью.
  3. Бочковые – не менее популярные насосы, которые предназначены специально для выкачивания воды из бочек, кубов и других хозяйственных емкостей. Аппарат фиксируется на краю резервуара и включается в сеть. Работает он сравнительно тихо и к тому же очищает поступающую воду благодаря встроенным фильтрам.

Поверхностные насосы отличаются более доступной ценой, они не требуют специальных навыков для установки, легко переносятся с места на место. Однако и мощность таких устройств небольшая – они могут работать только на небольшой глубине.

Критерии выбора

При выборе погружного насоса для оснащения скважины или колодца следует учитывать целый ряд факторов:

  • задачи, для решения которых планируется использовать выбираемый насос;
  • суммарную потребность в воде, которую насос должен будет обеспечивать;
  • требуемое значение напора перекачиваемой жидкой среды;
  • глубину подземного источника, толщину водяного слоя в нем, его дебет, а также уровень, на котором в таком источнике располагается вода;
  • удаленность скважины или колодца от строения, в которое необходимо будет транспортировать воду;
  • качество воды, которую предстоит откачивать из подземного источника.

Насос с плавающим заборным патрубком незаменим для неглубоких колодцев с заиленным дном

Учитывая все вышеперечисленные факторы, при выборе погружного насоса ориентируются на такие его характеристики, как:

  • напор потока жидкой среды, который он способен создать (измеряется такой параметр в метрах водяного столба);
  • производительность, то есть количество жидкости, которое насос способен перекачать за единицу времени;
  • размеры корпуса;
  • показатель максимально возможной степени загрязненности и температуры воды, с которой может работать насос;
  • наличие в стандартной комплектации поплавкового датчика воды и обратного клапана;
  • комплектация устройства и дополнительные опции, которыми оно обладает;
  • материал изготовления корпуса;
  • масса устройства, которая важна для того, чтобы правильно организовать его подвес в скважине или колодце;
  • длина электрического кабеля, поставляемого, как правило, в комплекте с насосным оборудованием;
  • электрические параметры, знание которых необходимо для того, чтобы правильно запитать устройство от электросети;
  • торговая марка, под которой произведен насос (и, естественно, его стоимость).

Помимо шнура и кабеля, в комплектацию насоса может входить оборудование, обеспечивающее автоматическую работу устройства

При выборе погружного насоса следует также обращать внимание на то, какие гарантии предоставляет производитель, и на наличие авторизованных центров по техническому обслуживанию и ремонту оборудования конкретной торговой марки. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования

Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования.

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

Рис. 12 Таблица для напорных характеристик Grundfos
