Как сделать светодиодную подсветку кухонного гарнитура своими руками

Светить всегда, светить везде

А теперь давайте обсудим то, как можно реализовать светодиодное освещение самому в квартире.

Узнать о нем больше уважаемому читателю поможет прикрепленное видео.

Светимость

Она указывается на упаковке или в сопроводительной документации к любому светильнику.

Суммарная светимость всех осветительных приборов в помещении должна обеспечивать следующие значения освещенности:

• Жилая комната, кухня — 150 люкс;
• Детская комната — 200 люкс;
• Санузел, ванная — 50 люкс.

Определение единицы освещенности

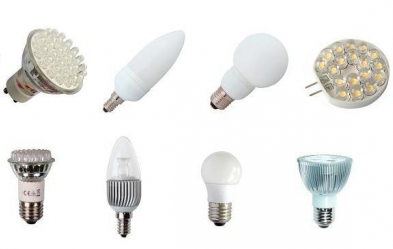

Лампочки

Простейший сценарий не требует особых комментариев. Замена ламп накаливания на лампы, изготовленные под тот же патрон, но уже светодиодные, может быть выполнена за считаные минуты.

Однако здесь нас ждет несколько неприятных сюрпризов:

• Повернутая рассеивателем к потолку лампа будет освещать комнату отраженным от него светом, а значит — менее ярко;
• Полупрозрачные плафоны дублируют функции рассеивателя и опять-таки делают освещение более тусклым;
• Мощные лампы (15 ватт и более) могут физически не влезть в рожки вашей люстры из-за больших размеров корпуса.

Такая лампа, просто-напросто, не влезет в рожок старой люстры

Светильники

Полная замена источников света на светодиодные требует обесточивания комнаты автоматами в щитке (на случай, если кто-то из домашних в задумчивости нажмет на клавишу выключателя), однако тоже легко может быть выполнена своими руками

При покупке светильника обратите внимание на наличие в его корпусе драйвера (ЭПУ — электропускового устройства). Некоторые светодиодные панели продаются без него

Преимущество решения — в том, что светильники изначально разрабатываются под светодиоды и учитывают все их особенности (направление пучка света, уровень теплоотдачи и т.д.).

Гостиная освещена встроенными светодиодными панелями

Ленты

Наконец, наиболее необычное и интересное решение — освещение светодиодными лентами.

Ленты могут выполнять одну из двух функций:

1. Скрытой подсветки. В этом случае маломощная лента (как правило, на светодиодах smd 3528 с удельной мощностью в пределах 5 ватт на метр) монтируется в нише гипсокартонного потолка, на потолочном плинтусе или молдинге. Блок питания ленты размещается в вентилируемой нише;

Скрытая светодиодная подсветка потолка

Основного освещения

Освещение лентой имеет важное преимущество: оно не дает теней, что очень удобно на кухне, при мелких работах в домашней мастерской, а также при работе визажиста или парикмахера.. Светодиодное освещение рабочей зоны кухни

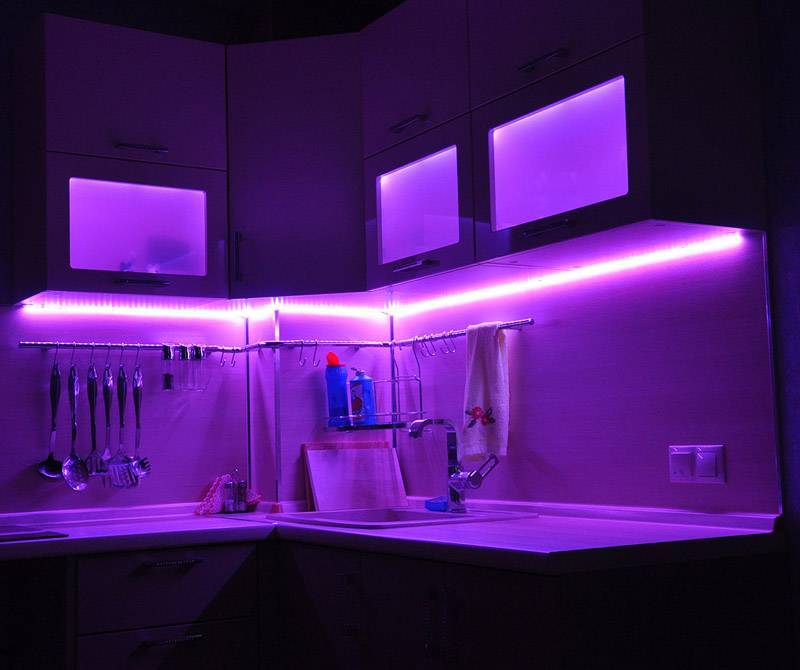

Светодиодное освещение рабочей зоны кухни

Здесь предпочтительна лента на светодиодах 5360 или 5730 со светимостью от 1000 люменов на метр.

Лента на светодиодах 5630

У монтажа мощных светодиодных лент в качестве основного освещения есть несколько правил:

При мощности свыше 14 ватт на метр ленте необходим теплоотвод. Она наклеивается на специальный теплоотводный алюминиевый профиль или на любой материал с достаточно высокой теплопроводностью (алюминиевый каркас подвесного потолка, зеркало, стекло и т.д.);

Накладной теплоотводный профиль

Использование рассеивателей возможно, не нежелательно. Рассеиватель поглощает до трети излучаемого светодиодами света. Мало того, по мере его запыления доля поглощаемого света растет;

Рассеиватель поглощает до трети излучаемого светодиодами света

Блок питания для ленты подбирается с запасом по мощности в 20-30%. Инструкция связана с тем, что работа в предельных режимах противопоказана стабилизаторам питания импульсных БП: сильный нагрев ключевых транзисторов приводит к быстрому выходу из строя электролитических конденсаторов (те вспухают и утрачивают емкость);

На фото — блок питания для светодиодной ленты

Нишу для БП желательно защитить вентиляционными решетками с сетками. Решетка предотвратит проявления любопытства со стороны домашних животных, а сетка исключит попадание в открытый корпус блока питания насекомых, которые часто становятся причиной коротких замыканий в высоковольтной части БП.

Вентиляционная решетка с сеткой для защиты от насекомых

Критерии выбора для освещения квартиры

Современные дизайнеры имеют массу вариантов по использованию светодиодов в проектировании помещений и не только.

Рассмотрим всё более подробно:

1. Маленькие помещения, комнаты. Как правило, здесь весьма уместны маленькие светильники и светодиодные ленты. Это позволяет расширить пространство и красиво подчеркнуть контуры помещения. Крупные светильнику тут будут неуместны.
2. Квартиры и дома средних размеров. Тут у нас гораздо больше вольностей. Очень популярно в наше время монтирование различных потолков из гипсокартона самых интересных форм, после чего с помощью светодиодных лент производят обрамление, которое создает ощущение большей высоты. Ещё весьма популярна идея зеркального потолка с расположенными светодиодами по контуру, и чем причудливей его форма, тем интересней это выглядит.
3. Крупногабаритные квартиры и помещения. Большое пространство нам позволяет пробовать сочетать самые различные светильники, по цвету и яркости света. Мы можем сочетать различные светодиодные ленты в многоуровневых потолках, также возможно самое разнообразное зонирование. Можно очень изысканно сделать воздушные перегородки и красиво оформить ниши, с помощью светодиодных лент разной яркости. Очень элегантно смотрится оформление различных потолочных сводов с помощью белого и синего света.

Есть 3 основных способа разделения светодиодных ламп:

Для простоты понимания разберем более подробно.

По области применения:

1. Уличные. Как правило, это дороги, общественные здания, бассейны и прочие сооружения. Главная особенность тут, это антивандальное исполнение.
2. Для дома и офиса. Схожи с предыдущими, часто применяются для замены обычных источников освещения.
3. Прожектора. Для использования светодиодных ламп разработаны специальные виды прожекторов.
4. Промышленные. Главная характеристика — это повышенная мощность, а также высокая степень защиты.
5. Лампы для цветов. Подбирается особый вид излучения света, который благотворно влияет на рост растений.
6. Для автомобилей. Как для освещения салона, так и с недавних пор светодиоды стали использоваться для фар.

Тип используемых светодиодов:

1. SMD (Surface Mounted Device) самый распространенный светодиод, используемый для освещения. Есть огромное количество разновидностей по энергопотреблению и светоотдаче. Обладает хорошим сроком эксплуатации.
2. Мощные и сверхмощные. Как правило, мощностью до 10 Ватт. Они специально созданы для освещения. Требуют повышенного внимания к охлаждению.
3. COB (Chip on Board). Самая современная технология, обладает повышенной надежностью и равномерным светораспределением.

Критерии выбора для освещения квартиры

Современные дизайнеры имеют массу вариантов по использованию светодиодов в проектировании помещений и не только.

Рассмотрим всё более подробно:

1. Маленькие помещения, комнаты. Как правило, здесь весьма уместны маленькие светильники и светодиодные ленты. Это позволяет расширить пространство и красиво подчеркнуть контуры помещения. Крупные светильнику тут будут неуместны.
2. Квартиры и дома средних размеров. Тут у нас гораздо больше вольностей. Очень популярно в наше время монтирование различных потолков из гипсокартона самых интересных форм, после чего с помощью светодиодных лент производят обрамление, которое создает ощущение большей высоты. Ещё весьма популярна идея зеркального потолка с расположенными светодиодами по контуру, и чем причудливей его форма, тем интересней это выглядит.
3. Крупногабаритные квартиры и помещения. Большое пространство нам позволяет пробовать сочетать самые различные светильники, по цвету и яркости света. Мы можем сочетать различные светодиодные ленты в многоуровневых потолках, также возможно самое разнообразное зонирование. Можно очень изысканно сделать воздушные перегородки и красиво оформить ниши, с помощью светодиодных лент разной яркости. Очень элегантно смотрится оформление различных потолочных сводов с помощью белого и синего света.

Преимущества и недостатки светодиодного освещения

Экономия энергии. Низкое энергопотребление

Светодиоды позволяют серьезно сэкономить на освещении в доме, если вы используете стандартные лампы накаливания. Если брать в учет цифры, то экономия может составить больше 80%, многие факторы зависят еще от того, какие лампы накаливания вы используете, и какие лампы LED будут установлены в последующем.

Однако обратите внимание, стандартная лампа потребляет 60 Вт, энергосберегающая с такими же характеристиками всего 6 Вт. Выводы делайте сами

Долгий срок службы

Средний срок службы составляет 50 000 часов, этого хватит на 15 лет пользования. Но, здесь нужно и правильно подобрать светодиодную лампу, как это сделать читайте в нашей статье. Такой срок службы позволяет существенно экономить деньги.

Прочность и стойкость

Корпус изготавливается из прочного пластика и алюминия, такое сочетания считается прочнее обычного стекла, которое используется в стандартном варианте лампы накаливания. Даже если такая лампа упадет на пол, с ней ничего не случится.

Отсутствуют все стеклянные детали и нити накаливания. Плюс ко всему он совсем не перегревается и не боится попадания влаги, весь корпус герметичен.  Для освещения под водой рекомендуется выбирать только те лампы, на которых есть соответствующие обозначения.

Отсутствует мерцание

Главное преимущества светодиодных светильников  считается то, что но хорошо воспринимается человеческим глазом, ведь работают от постоянного того. К примеру, стандартные лампы накаливания издают около 1000 вспышек в секунду, человечек этого не замечает, но плохое влияние есть всегда.

Нет ультрафиолетового излучения

Лампы генерируют все излучение, которое считается вредным, и не привлекают различных насекомых. Есть возможность выбора любого оптимального цвета.  При желании можно установить диммеры, с помощью них можно регулировать яркость цветового свечения.

Обширное рабочее напряжение

Если говорить за плюсы светодиодного освещения не стоит забывать о том, что у них огромный диапазон рабочего напряжения, он может колебаться от 80 до 230 Вольт.

Работы при низких температурах, минимальная теплоотдача

Диапазон рабочей температуры составляет: от минус 50 до плюс 60 градусов. Это позволяет устанавливать их во всех местах, которые только пожелаются.

Также такие лампы совсем не нагреваются, это позволяет лишний раз сэкономить на освещении.

Направление излучения

Существует широкий ассортимент, можно выбрать луч, который будет освещать только необходимое направление. Рассеяние светового потока составляет от 10 до 140 градусов. Не нужно будет выбирать специальные конструкции. Будет интересно прочитать: Как сделать светодиодную лампу на 220 В.

Безопасные

Как известно, лампы накаливания имеют определенный процент паров ртути, они могут нанести непоправимый вред здоровью. Светодиодные не содержат вредных веществ, считаются безопасными как для человека, так и для всей окружающей среды.

Простота

Здесь можно выделить следующие ключевые моменты:

• Простота в установке. Достаточно попросту вкрутить лампу в патрон.
• Не требуют дополнительного подключения приборов.
• В любой момент их можно заменить.

Гарантия

Каждый производитель дает гарантию на такую продукцию, как правило, она составляет не менее пяти лет. Другие источники света такую гарантию не получают.

Вот мы с вами и нашли преимущества и недостатки светодиодного освещения. Теперь более подробно поговорим о втором пункте.

Применение на кухне

Светодиодная подсветка для кухни – удобное и стильное решение. Уникальность ее заключается в удобстве монтажа и низком энергопотреблении. Она не только имеет большую равномерную яркость светового потока, но и прекрасно справляется с освещением небольших участков и в целом составляет немалую долю общего освещения кухни.

Например, установив подсветку в шкафчиках с прозрачными дверцами, мы получим подсветку ящика и прекрасное ночное освещение. Светодиодная полоса также монтируется у основания мебели – это добавляет шикарный вид комнате в вечернее время. Так может быть оформлена барная стойка или подсветка потолка, столешницы и рабочей зоны. Вариантов много – выбор за вами.

Подсветка установлена у основания гарнитура, у потолка, а также по низу подвесных шкафов.

Нюансы

Освещение должно быть комфортным и не слепить глаза. Если монтаж осуществляется на уровне глаз, применяют специальные уголки с рассеивателем. Они монтируются на крепежи, светодиодная полоса имеет липкую основу и вкладывается вовнутрь уголка, который закрывается рассеивателем. За счет него свет становится равномерным. Благодаря уголку светодиодная полоска защищена от внешних факторов (вода, пыль).

Уголок для монтажа светодиодной полосы.

Все светодиодные ленты низкого напряжения работают от блока питания. Придумайте место, где он будет размещён. Вблизи обязательно должен находиться источник питания – сеть переменного тока 220 В, куда будет подключен блок.

Такое освещение можно дополнить умным выключателем – датчиком движения. Его подключение придаст удобства в повседневной эксплуатации. Вам не придется нажимать клавишу, чтобы включить или выключить свет. Монтируется он в удобном месте, как правило, в верхнем шкафу или в стене около мойки. Выключатель также имеет небольшой блок управления, который располагается рядом с блоком питания.

Датчик движения (сенсорный выключатель) и блок питания.

На что обратить внимание

Установка светодиодной ленты на кухне в первую очередь должна решать проблему освещения рабочей зоны. Под рабочей зоной можно подразумевать часть кухни, отделённую от обеденной зоны, однако нас интересует не все

Особое внимание стоит обратить на:

• зону хранения продуктов;
• мойку;
• печку;
• место, где вы нарезаете или разделываете продукты (рабочая столешница).

В первую очередь нужно освещать те места, где вы больше всего находитесь, так как там ваше внимание наиболее сконцентрировано, а нагрузка на зрение – максимальна. Правильное освещение придаст удобство и комфорт

Варианты и места установки

Пример установки светодиодной полосы для освещения столешницы.

Чтобы правильно установить, необходимо разобраться в схеме подключения электрической цепи. С обратной стороны светодиодная полоса имеет липкую часть – это позволяет крепить ее без особых трудов на вертикальные, отвесные поверхности.

Крепить её можно где угодно, для этого используют уголки с рассеивателями, о которых мы говорили раньше, плинтуса, ниши панелей, гарнитур. Участки, где нет возможности сделать плавный перегиб – паяют или соединяют коннекторами.

Приведем пример крепления светодиодов в плинтусе, он может быть установлен не только под потолком, но на полу и рабочей фальшь-панели.

Варианты крепления в плинтусе.

Самый простой вариант крепления светодиодной ленты — закрепить её на двухсторонний скотч по периметру кухни, на нижнюю часть подвесных шкафов. В таком случае лучше выбирать продукцию увеличенной мощности, она и будет являться отличным вспомогательным освещением для вашей кухни.

Светодиодная подсветка служит не только источником света, благодаря ей можно создавать настроение, в этом вам поможет масса цветовых решений. Кроме основного, освещение бывает комбинированное – разделяет комнату на разные зоны и служит для:

• Подсвечивания кухонного фартука;
• Подсвечивания декоративных элементов интерьера;
• Выделения ниш и шкафов.

Пример мест крепления светодиодной ленты.

Где расположить подсветку

Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.

Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.

Где должна и может располагаться подсветка для кухни?

Рабочая зона — подсветка под шкафы.

Уровень освещения в рабочей зоне должен быть самым высоким

Вытяжка над плитой имеет встроенную подсветку.

Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные

Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:

Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.

Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур

Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше

Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.

Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне

Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.

Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента

Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.

По контуру полупрозрачной столешницы установлена светодиодная лента

Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться

Подсветка барной стойки, если таковая имеется.

Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз

Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.

Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением

Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.

КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ

Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:

Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.

Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей

Накладные светильники точечного типа.

Светодиодная подсветка рабочей зоны, выполненная из угловых светильников

В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.

Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом

Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.

Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации

Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.

Выбор по яркости и цвету весьма разнообразен

Экономическая эффективность

Давайте сравним смонтированное в квартире диодное освещение с традиционными лампами накаливания по экономичности с учетом первоначальных расходов.

Вот участники нашего конкурса:

Изображение	Описание
100-ваттная лампа накаливания	Лампа накаливания мощностью 100 ватт. Светимость — 1200 люменов. Цена — 20 рублей.
Светодиодная лампа мощностью 12 ватт	Светодиодная лампа под патрон Е27 (чтобы избежать дополнительных расходов на замену светильника) стоимостью 150 рублей. Световой поток чуть ниже (1150 люменов), но это компенсируется его направленностью в нижнюю полусферу при установке лампы в потолочный патрон.

Перейдем к расчетам:

1. За сутки непрерывного свечения первая лампочка будет потреблять 100*24=2400 ватт-часов, или 2,4 кВт-ч общей стоимостью (в ценах 2017 года) 12 рублей. Вторая — 12*24/1000=0,288 кВт-ч, или 1,44 рубля;
2. Разница в стоимости между лампами равна 150-20=130 рублей;
3. Период окупаемости при замене лампы накаливания на светодиодную и круглосуточном освещении составит 130/(12-1,44)=12,31 суток.

Именно из этих соображений освещение улиц и промзон постепенно становится светодиодным

Светодиодная лента для кухни

Эффект парящей кухни с помощью светодиодной ленты

Led ленты – это относительно новый осветительный прибор, поэтому многие потенциальные покупатели освещения относятся к ним скептически. Однако светодиодное освещение для кухни имеет много преимущественных особенностей.

• Самое весомое достоинство – экономное энергопотребление, благодаря чему удастся ощутимо сократить счета на оплату коммунальных услуг.
• Источники освещения имеют компактные размеры, места практически не занимают, однако способны освещать довольно большие площади.
• Характеризуются слабой теплоотдачей, благодаря чему обеспечивается высокая степень безопасности при эксплуатации.
• Большое разнообразие цветов позволяет подобрать наиболее подходящий вариант в конкретном случае.

Если сравнивать лед-лампы с люминесцентными, несмотря на то, что им свойственны одинаково хорошие качества, первые более функциональные и имеют более продолжительный эксплуатационный срок.

Основной недостаток светодиодного освещения – высокая стоимость.

Лента со светодиодами может сразу крепиться ко всем поверхностям, поскольку обратная ее сторона имеет липкий слой. Однако, отмечается, что не всегда он бывает достаточно надежным, поэтому дополнительно его фиксируют с помощью степлера или двойного скотча. Если лента будет устанавливаться на кухонный гарнитур, то первая должна быть оснащена классом защиты не менее IP-44. Но лучше отдавать предпочтение моделям, запаянным в трубке.

При выборе светодиодной ленты рекомендуется обращать внимание на размеры кристаллов и их яркость. Оптимальный размер 50*50 или 50*75, размещать их рекомендуется в два ряда

С целью безопасности осветительные приборы можно монтировать в специальные профили. Изготавливают их, как правило, из алюминия.

Как выбрать блок питания

Блоки питания бывают разной мощности и размеров. Перед покупкой необходимо вычислить наиболее оптимальный вариант, чтобы запаса было достаточно, но и не слишком много.

Рассчитать требуемую мощность блока питания для ленты 5 метров в длину мощностью в 12 Вт можно следующим образом: 12 Вт * 5 м = 60 Вт. Для запаса добавляется коэффициент: 1,25 * 60 = 75, следовательно оптимальная мощность блока питания – 75 Вт.

Что потребуется для монтажа

Укладка светодиодной ленты в алюминиевый профиль

Для монтажа подсветки на кухне из светодиодной ленты, потребуется следующий рабочий инвентарь:

• светодиодные модули или лента;
• изолента, которая потребуется для изоляции стыков;
• адаптер – блок питания для осветительного прибора;
• острые ножницы для разрезания светодиодных лент;
• соединительный шнур с площадью сечения приблизительно 0,6 мм.кв;
• двусторонний скотч для хорошей фиксации деталей;
• для подключения в розетку провод с вилкой.

Выполнить работу можно и самостоятельно, достаточно приобрести весь необходимый инвентарь по приемлемой стоимости.
