Форма прибора
Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.
Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.
Конструктивные элементы

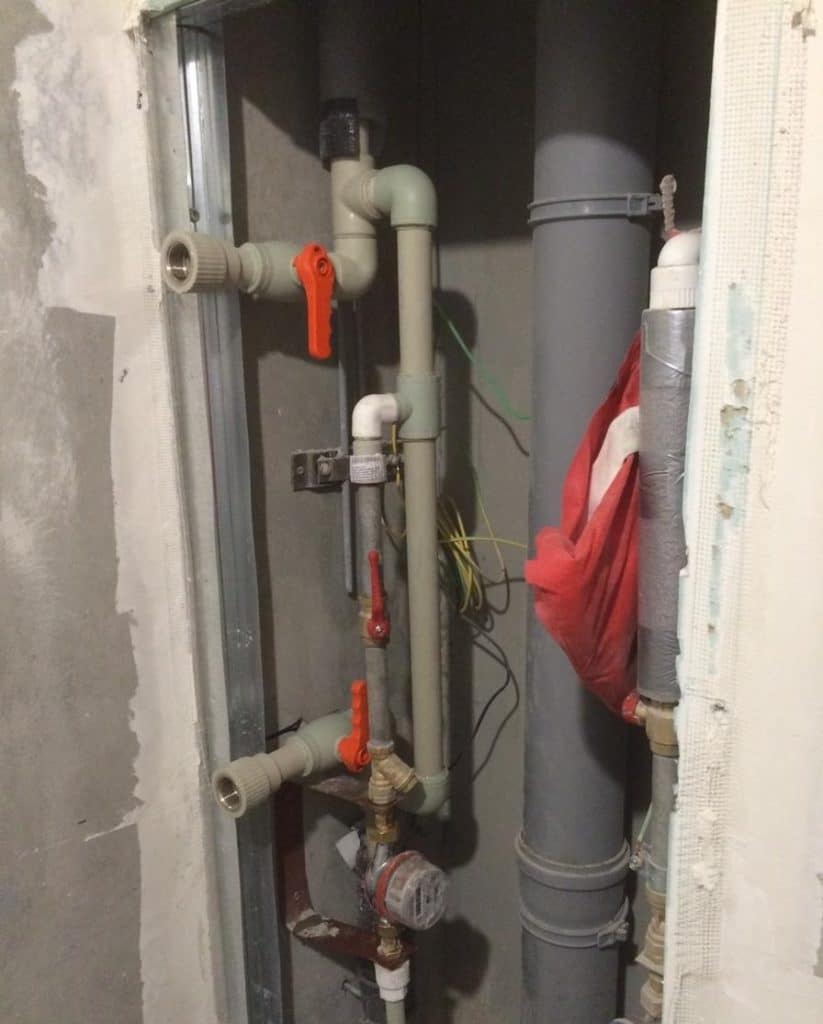

Вентили скрытого байпаса
Конструктивно в систему байпаса входит перемычка, соединяющая прямой и обратный подвод теплоносителя, запорная арматура для прекращения доступа воды в полотенцесушитель. Сама перемычка может изготавливаться в виде отрезка металлической или пластиковой трубы, в зависимости от материала трубопровода.
Металлическая перемычка чаще всего приваривается к металлическим подводящим трубам, образуя неразъемную конструкцию. Современные системы предусматривают возможность разборки, а потому на подводы устанавливаются тройники с выходом на перемычку
Когда собраны такие элементы, важно надежно загерметизировать разъемные стыки
Запорная аппаратура подразумевает монтаж вентилей. Они обычно устанавливаются сразу за байпасом на входе к полотенцесушителю и его выходе. Официально не разрешается ставить запорный вентиль непосредственно на байпас. Дело в том, что отключать общий стояк отопления имеет право только уполномоченное лицо, а потому общая запорная аппаратура располагается в помещении, где доступ посторонних лиц ограничен. Наличие же запорного крана на байпасе позволяет перекрывать магистраль хозяину квартиры по своему усмотрению, что недопустимо. Устанавливать вентиль на перемычке можно только в том случае, когда он не может перекрыть общий стояк.
Где устанавливается байпас? Это не праздный вопрос, потому что при далеком расположении подключенного полотенцесушителя от байпаса будет наблюдаться снижение температуры на нем. Расстояние от перемычки до входа в сушилку не должно превышать 0,4 м. Исходя из данного обстоятельства, существуют 2 стандартных варианта. При нахождении полотенцесушителя непосредственно возле отопительного стояка, отводы врезаются в него, образуя параллельную цепь, когда байпас вообще не нежен.
Если ванная комната удалена от общей магистрали, и для полотенцесушителя монтируется отдельный трубопровод, то монтаж перемычки обеспечивается возле аппарата.
Укладка труб тёплого пола
Процесс укладки нагревательных элементов тёплого пола достаточно простой. Для обустройства данной системы в ванне подойдут изделия диаметром 16 или 20 мм. Контур прокладывается на открытой площади, под ванну производить укладку нет необходимости.
Трубопровод может укладываться по любой схеме: «улитка» или «змейка». Так как он слишком мал, то способ размещения его не будет влиять на эффективность работы системы.
Начинать нужно с демонтажа старого финишного покрытия в ванне, и очистки основы, на которую будет укладываться гидроизоляционный и теплоизоляционный материал. Для подложки подойдёт вспененный полиэтилен (фольгированный пенофол).
Так как, он обладает малой толщиной, что сделает меньше «пирог» водяного пола
Это особенно важно для ванны, ведь чаще высота санузла, ниже потолков во всей квартире. Трубы лучше устанавливать из сшитого полиэтилена или металлопластика
Процесс монтажа тёплых полов в ванне, такой же, как и в любой из комнат квартиры:
- Укладка контура — это зависит от материала трубного изделия, если полипропилен — то соединение осуществляется специальными фитингами. При использовании металлопласта, трубы следует раскладывать таким образом, что свести к минимуму количество соединений. При монтаже медного изделия необходимо использовать уголки из подобного материала.
- Крепление труб к полу при помощи хомутов.
Врезка в систему — осуществляется соединительными муфтами. Нельзя допускать резких поворотов контура.
- Армирование — укладка арматурной сетки, она способствует увеличению прочности конструкции.
- Проклейка периметра демпферной лентой — это необходимо, чтобы бетон не растрескался при высыхании.
- Заливка бетонной стяжки — её лучше производить по маячкам. Система в момент нанесения на неё бетонного раствора должна быть заполнена холодной водой и в ней должно присутствовать давление 2 амп. На затвердевание раствора потребуется от 2 до 4 недель, в это время следует периодически смачивать поверхность, чтобы она не пересохла.
Типовые схемы включения полотенцесушителей

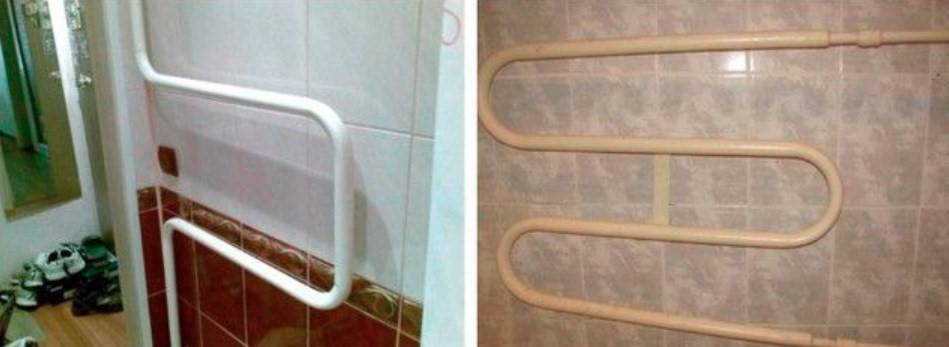

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.
Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором
С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.
Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи
Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:
- сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
- регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);
пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.
Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

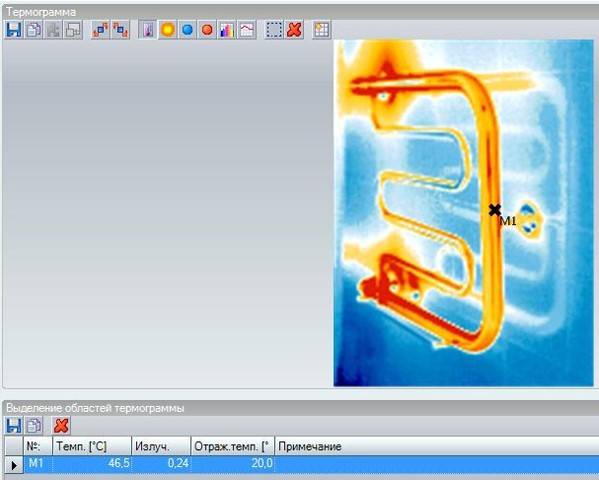

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»
По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.
Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

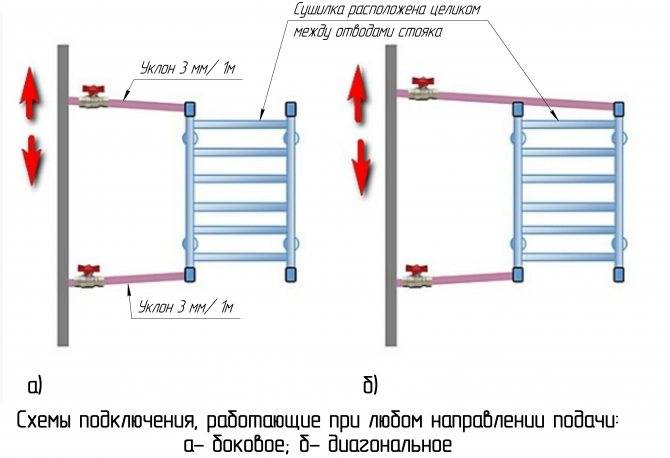

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов
В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.
При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку
Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)
Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.
Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом
Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.
Как правильно выбрать размер полотенцесушителя
Специфика выбора размера техники для сушки полотенец, заключается в определении тепловой мощности прибора, которая находится в прямой зависимости от габаритов. Чем больше размеры и количество переплетаемых труб конструкции, тем лучше способность обогреть помещение, в котором требуется установка.
Площадь обогрева
- количество переплетений или перемычек;
- материал конструкции;
- диаметр основных и вспомогательных труб;
- температура теплоносителя (горячей воды);
- режим подачи теплоносителя (частота пользования ГВС);
- площадь сантехнического прибора.
Чтобы изучить и понять все составляющие, которые влияют на теплоотдачу техники для сушки полотенца, потребуется много времени. Полагаясь на грубые расчёты опытных специалистов, принимают показатель тепловой мощности змеевиков, при габаритном размере 500х1000 мм, равный:
- 0,5 кВт, при подключении к системе отопления;
- 0,2 кВт – к горячему водоснабжению.
Исходя из существующих правил подбора отопительной техники (1 кВт на 10 кв. м), видно, что такой сантехнический прибор обогреет ванную до 5 кв. м, при соединении к отоплению. Подключение к ГВС позволит обогреть помещение до 2 кв. м. Большинство отдельных ванных комнат многоквартирных домов имеет такую площадь. Изложенные цифры позволяют понять разницу тепловой мощности при разных методах подключения к коммуникациям, и определить требуемый размер полотенцесушителя.
При выборе размера учитывают длину и высоту пространства стены, на которой будет произведена установка сантехнического прибора. Также важны пожелания потребителя для удобства пользования оборудованием. Верхнюю часть располагают в доступности без особых усилий, а боковые габариты должны отступать от стен, коробок дверей или мебели на 10–20 см, для удобства использования.
Тепловая мощность, которую принимают за расчётную, взята для обычного прибора М-образной формы. Если змеевик дополнен вспомогательными патрубками, или конструктивная лесенка имеет большое количество частых перегородок, то теплоотдача прибора будет больше расчётной приблизительно,в 1,5 раза.
При выборе электрического полотенцесушителя необходимо уточнять его тепловые характеристики у продавца. Размер электрооборудования не является основополагающим в определении мощности нагрева. Эффективность обогрева помещения электроприборов, обычно прямо пропорциональна потреблению тока. Если прибор потребляет 500 Вт, значит, он обогреет помещение, площадью до 5 кв. м.
Изучив особенности выбора размеров и соединений полотенцесушителей, можно смело отправляться на поиск требуемого оборудования для ванной комнаты.
Схема подключения тёплого пола к полотенцесушителю
От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.
При подпитывании сушилки от отопления пол греется лишь в отопительный период
Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75
Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.
Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.
Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:
Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:
- параллельная;
- последовательная;
- путём обустройства теплообменника.
При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.
Параллельное подключение
Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.
Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.
Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.
Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.
Последовательное подключение
Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.
Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.
Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.
Подключение через теплообменник
Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.
Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.
Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.
Смотреть подробное видео с описаниями всех трех способов подключения!
Как подключить теплый пол к системе отопления
Watch this video on YouTube
Этапы установки
В ряде случаев для подключения приобретенного полотенцесушителя может понадобиться демонтаж уже установленного оборудования. Если оно представляет собой современную конструкцию и было смонтировано правильно, то произвести демонтаж будет нетрудно. Сложности возникнут при снятии старого змеевика, поскольку придется дополнительно заменять стояк. Есть два пути замены: в пределах собственной квартиры и с врезанием новой трубы соседей, живущих сверху и снизу.
Начать следует с согласования рабочего вопроса с соседями и управляющей компанией. Если у компании, которая будет выполнять работы, есть необходимая документация, проблем с разрешением со стороны официальных лиц возникнуть не должно. Тем более, если новое устройство по техническим параметрам будет аналогично старому.
Процедура подразумевает вырезание змеевика вместе с трубой сначала в пределах собственной квартиры, затем у соседей. После чего на полученных концах центральной трубы делается резьба, новый трубопровод проводится через перекрытие и подключается к системе.
Правильным шагом будет врезать перемычку, чтобы при образовании течи в соединительных узлах полотенцесушителя, его можно было легко отключить, не перекрыв подачу воды по подъезду. Другое название перемычки – байпас. Элемент представляет собой кусок трубы, подсоединяемый к отводам до места расположения шаровых кранов. Сами краны перекроют подачу воду, когда появится необходимость.
Типичные ошибки подключения полотенцесушителя
Нижнее подключение (пример неправильного исполнения)
Боковое подключение (пример неправильного исполнения)
Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.
Нежелательно опускать прибор ниже отводов по двум причинам:
- Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
- В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.
Боковое подключение (пример неправильного исполнения)
Боковое подключение (пример неправильного исполнения)
Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.
Боковое подключение со смещённым байпасом (пример неправильного исполнения)
Боковое подключение с зауженным байпасом (пример неправильного исполнения)
Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.
При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.
Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.
Диагональное подключение в данной ситуации ничем не лучше бокового.

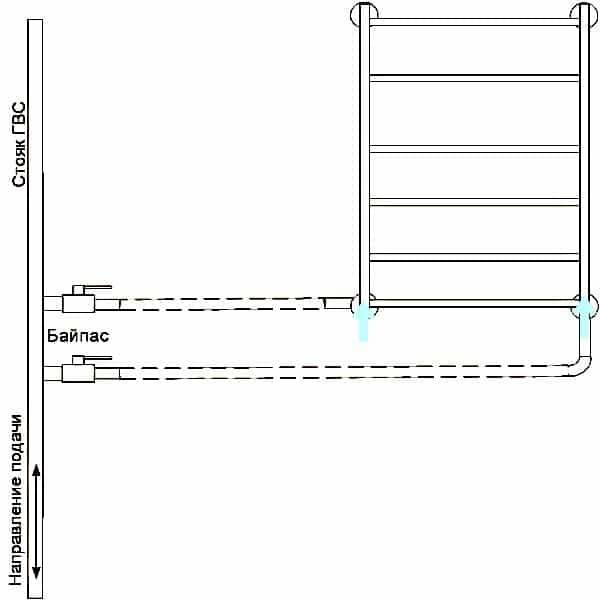

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)
Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…
Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.
Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.
Схема 1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

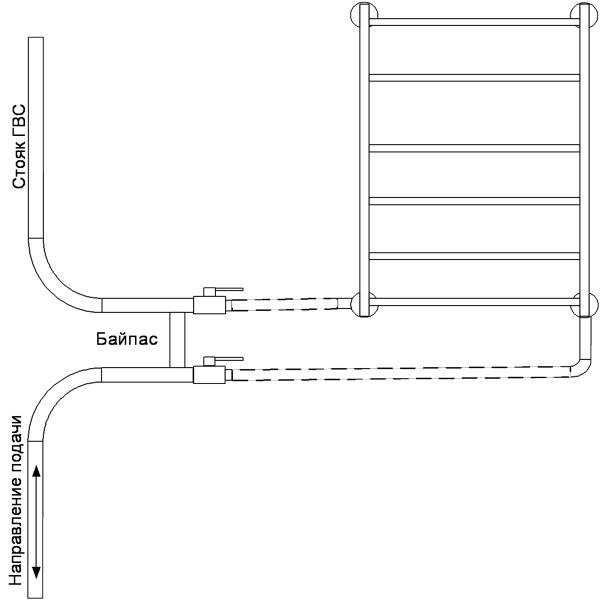

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения
Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1

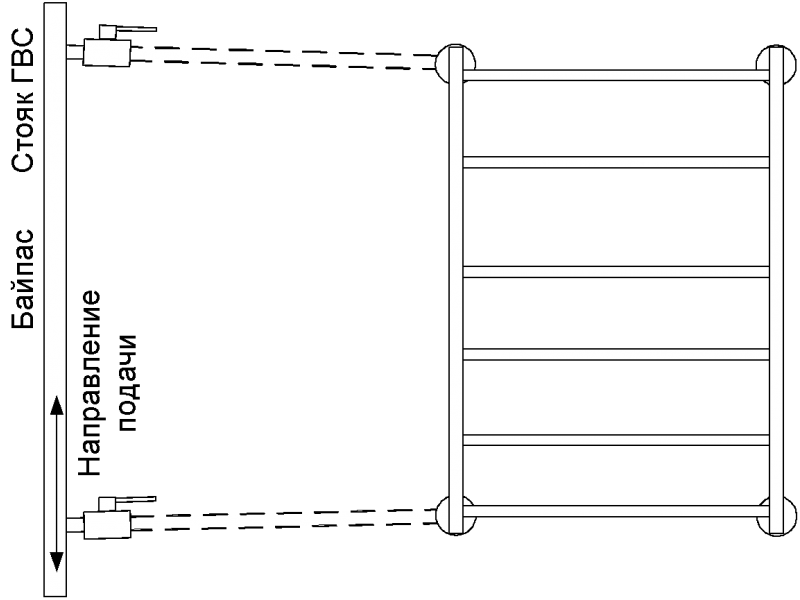

Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

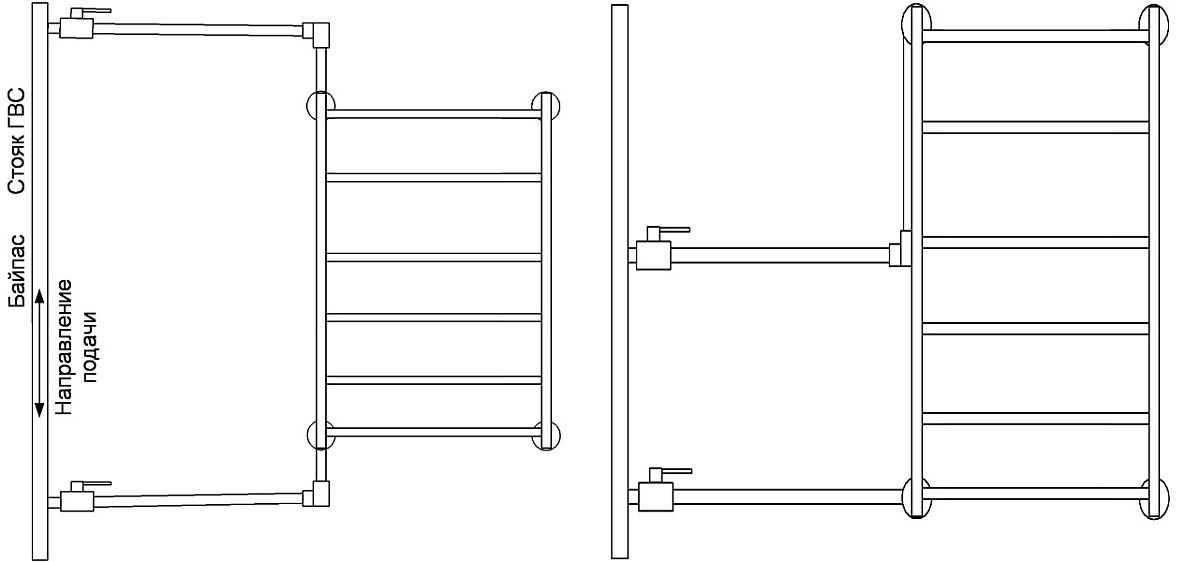

Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

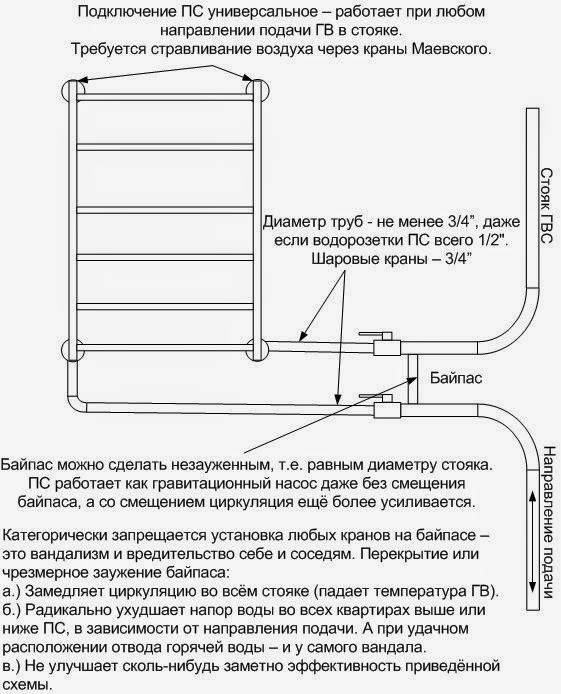

Схема 2
(Нижнее подключение)
Чуть менее эффективное, чем боковое, но имеет свои преимущества.

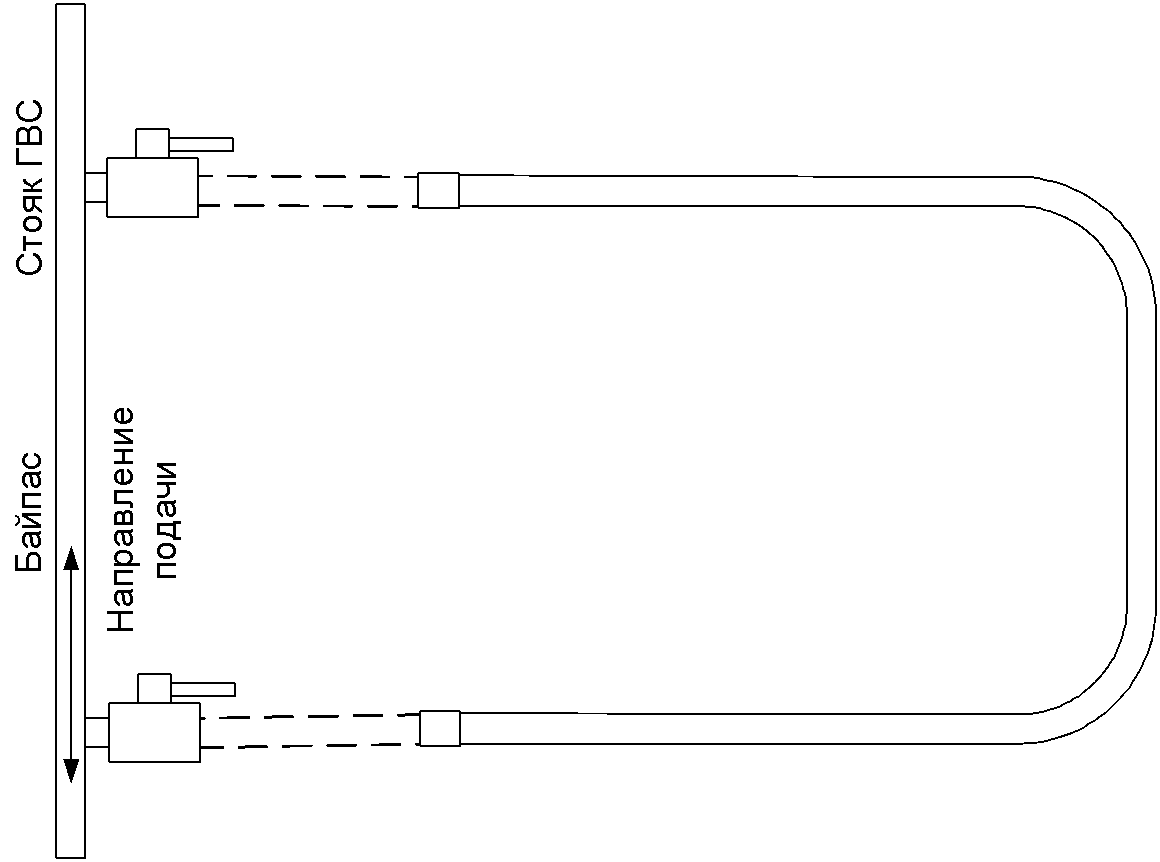

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

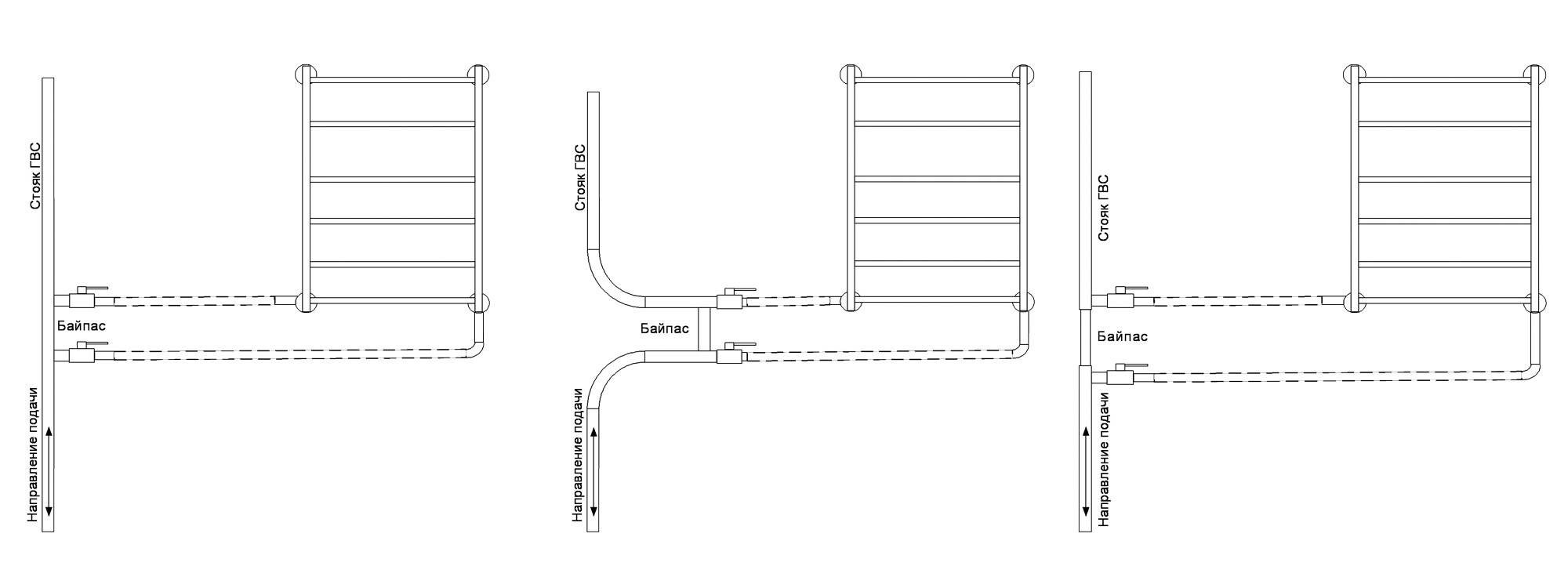

Нижнее подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса
Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса
Преимущества схемы:
- Работает при любом направлении подачи в стояке.
- Возможно пустить трубы скрытно под ванной, без штробления стен.
Недостатки схемы:
- Требуется стравливание воздуха через краны Маевского.
- Чуть меньшая эффективность по сравнению с боковым подключением.
Условия работоспособности схемы:
- Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
- Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.
Нижнее подключение (пример условно допустимого исполнения)
Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.
Схема №1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.
Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.
Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

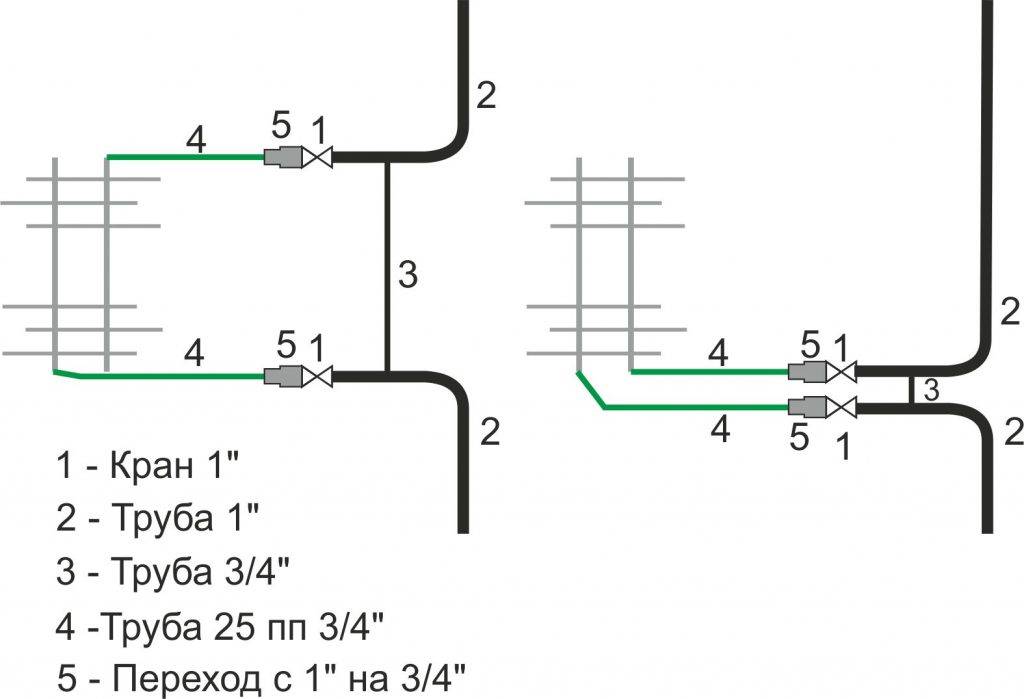

Установка перемычки
Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.
Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.
