Таблица размеров труб
1. Трубы стальные водогазопроводные; 2. Трубы железобетонные; 3. Трубы чугунные канализационные; 4. Трубы стальные электросварные; 5. Трубы ПНД; 6. Трубы ВЧШГ; 7. Трубы ПП (ПВХ) водопроводные; 8. Трубы ПП (ПВХ) канализационные.
Таблица труб стальных водогазопроводных по ГОСТ 3262-75:
| Условный проход | Диаметр и толщина стенки |
| 6 | 6х2,0 |
| 8 | 8х2,2 |
| 10 | 10х2,2 |
| 15 | 15х2,8 |
| 20 | 20х2,8 |
| 25 | 25х3,2 |
| 32 | 32х3,2 |
| 40 | 40х3,5 |
| 50 | 50х3,5 |
| 65 | 65х4,0 |
| 80 | 80х4,0 |
| 90 | 90х4,0 |
| 100 | 100х4,5 |
| 125 | 125х4,5 |
| 150 | 150х4,5 |
Таблица труб железобетонных безнапорных по ГОСТ 6482-2011:
| Условный проход | Диаметр и толщина стенки |
| 300 | 300х45 |
| 400 | 400х50 |
| 500 | 500х55 |
| 600 | 600х60 |
| 800 | 800х80 |
| 1000 | 1000х100 |
| 1200 | 1200х110 |
| 1400 | 1400х110 |
| 1600 | 1600х120 |
| 1800 | 1800х125 |
| 2000 | 2000х130 |
| 2200 | 2200х140 |
| 2400 | 2400х150 |
| 3000 | 3000х170 |
Таблица труб чугунных канализационных по ГОСТ 6942-98:
| Условный проход | Диаметр и толщина стенки |
| 50 | 50х4,0 |
| 100 | 100х4,5 |
| 150 | 150х5,0 |
Таблица труб стальных электросварных по ГОСТ 10704-91:
| Условный проход | Диаметр и толщина стенки |
| 8 | 10х1,2 |
| 10 | 12х1,6 |
| 12 | 16х1,6 |
| 15 | 20х2,0 |
| 20 | 25х2,5 |
| 25 | 32х2,5 |
| 32 | 40х3,0 |
| 40 | 48х3,0 |
| 50 | 57х3,0 |
| 65 | 73х3,5 |
| 80 | 89х3,5 |
| 100 | 108х4,0 |
| 150 | 159х4,5 |
| 200 | 219х4,5 |
| 250 | 273х5,0 |
| 300 | 325х5,0 |
| 350 | 377х5,5 |
| 400 | 426х6,0 |
| 500 | 530х7,0 |
| 600 | 630х8,0 |
| 700 | 720х10,0 |
| 800 | 820х10,0 |
| 900 | 920х10,0 |
| 1000 | 1020х10,0 |
| 1100 | 1120х10,0 |
| 1200 | 1220х10,0 |
| 1400 | 1420х10,0 |
Таблица труб ПНД ПЭ100 SDR17 по ГОСТ 18599-2001:
| Условный проход | Диаметр и толщина стенки |
| 32 | 32 х 2,0 |
| 40 | 40 х 2,4 |
| 50 | 50 х 3,0 |
| 63 | 63 х 3,8 |
| 75 | 75 х 4,5 |
| 90 | 90 х 5,4 |
| 110 | 110 х 6,6 |
| 125 | 125 х 7,4 |
| 140 | 140 х 8,3 |
| 160 | 160 х 9,5 |
| 180 | 180 х 10,7 |
| 200 | 200 х 11,9 |
| 225 | 225 х 13,4 |
| 250 | 250 х 14,8 |
| 280 | 280 х 16,6 |
| 315 | 315 х 18,7 |
| 355 | 355 х 21,1 |
| 400 | 400 х 23,7 |
| 450 | 450 х 26,7 |
| 500 | 500 х 29,7 |
| 560 | 560 х 33,2 |
| 630 | 630 х 37,4 |
| 710 | 710 х 42,1 |
| 800 | 800 х 47,4 |
| 900 | 900 х 53,3 |
| 1000 | 1000 х 59,3 |
| 1200 | 1200 х 71,1 |
| 1400 | 1400 х 83,0 |
| 1600 | 1600 х 94,8 |
| 1800 | 1800 х 106,6 |
| 2000 | 2000 х 118,5 |
Таблица труб чугунных раструбных по ГОСТ ISO 2531-2012:
| Условный проход | Диаметр и толщина стенки |
| 50 | 50х6,0 |
| 100 | 100х6,0 |
| 150 | 150х6,0 |
| 200 | 200х6,3 |
| 250 | 250х6,8 |
| 300 | 300х7,2 |
| 350 | 350х7,7 |
| 400 | 400х8,1 |
| 450 | 450х8,6 |
| 500 | 500х9,0 |
| 600 | 600х9,9 |
| 700 | 700х10,8 |
| 800 | 800х11,7 |
| 900 | 900х12,6 |
| 1000 | 1000х13,5 |
| 1200 | 1200х15,3 |
| 1400 | 1400х17,1 |
| 1500 | 1500х18,0 |
| 1600 | 1600х18,9 |
| 1800 | 1800х20,7 |
| 2000 | 2000х22,5 |
| 2200 | 2200х24,3 |
| 2400 | 2400х26,1 |
| 2600 | 2600х27,9 |
Таблица труб полипропиленовых водопроводных (PN20) по ГОСТ Р 52134-2003:
| Условный проход | Диаметр и толщина стенки |
| 20 | 20 х 3,4 |
| 25 | 25 х 4,2 |
| 32 | 32 х 5,4 |
| 40 | 40 х 6,7 |
| 50 | 50 х 8,3 |
| 63 | 63 х 10,5 |
| 75 | 75 х 12,5 |
| 90 | 90 х 15,0 |
| 110 | 110 х 18,3 |
Таблица труб полипропиленовых канализационных по ГОСТ Р 54475-2011:
Источник
Диаметры стальных труб: таблица размеров
Одна из главных размерных характеристик металлических труб – это их диаметр.
Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.
Главные параметры стальной трубы
Стандартные параметры диаметров и системы измерения для труб
Такими могут быть диаметры стальных труб
Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.
Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.
По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.
Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.
О видах диаметров труб
Итак, какие бывают диаметры стальных труб.
- Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
- Номинальный диаметр труб (Дн Dn,).
- Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
- Толщина стенок труб – важный сопутствующий параметр.
- Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.
Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.
Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.
Измерительные системы
Условный проход(Dy) трубы, в мм
Диаметр ее резьбы (G),в дюймах
Наружный диаметр(Dh), трубы, в мм
Стальная шовная труба, водо- и газопроводная
Бесшовная стальная труба
В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.
В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.
Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.
Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.
В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:
Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.
При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.
Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.
Зачем надо точно знать диаметр укладываемых труб
Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества
Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно
Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.
Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.
Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:
- D – внутренний диаметр необходимых труб;
- Q — это тепловой поток, измеряемый в кВт;
- V обозначает скорость теплоносителя, в метрах в секунду;
- DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
- sqrt – квадратный корень.
Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.
Как соотнести две системы измерения
Стальные изделия используют в газовой и водопроводной системе. Габариты труб указываются целым числом либо долями. К примеру, диаметр однодюймовой трубы равен 33.5 миллиметрам, а двухдюймовой соответствует 67 миллиметрам.
Этот параметр при переводе не равен 25.4-м и 50-ти миллиметрам.
Когда укладывают новую магистраль, обозначения, выраженные дюймами, не приносят сложности. Когда выполняется замена на изделия из пластика либо меди, нужно учитывать эти несоответствия.
Различие образуется тем, что во время протока воды важно значение внутреннего диаметра, поэтому стали определять данный параметр однодюймового, двухдюмового трубопроката, выполненного из различного материала. Самые верные параметры показывает значение УД
УД определяет диаметр просвета. Чтобы определить его значение в миллиметрах для трубопровода, выраженного в дюймах, рекомендуют использовать таблицы.
Инженерная формула, чтобы рассчитать диаметр. Для вычисления количества транспортируемой жидкости, применяют формулу. Расчеты важны для прокладки сети отопления, чтобы все помещение имело ровный обогрев.
1.D равно внутреннему объему трубопрокатов.
2.Q соответствует потоку тепла, определяемый кВт.
3.V обозначается быстрота теплового носителя, определяемую м/с.
4.DT соответствует разнице температур на входе с выходом в системе.
5.sqrt соответствует квадратному корню.
Чтобы вычислить значения быстро, можно применить таблицы.
Соответствие двух систем обозначений
В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.
Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.
Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов
Самыми точными считают показатели в величинах условного прохода.
Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.
Точные определения – формула для расчета
Эти знания нужны, чтобы вычислить количество транспортируемой среды
Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно
Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).
В ней:
- D – внутренний объем трубопроката;
- Q — это поток тепла, который определяют в кВт;
- V обозначает быстроту носителя тепла, ее определяют в м/с;
- DT – это различие температурных показателей, на входе и выходе сети;
- sqrt – квадратный корень.

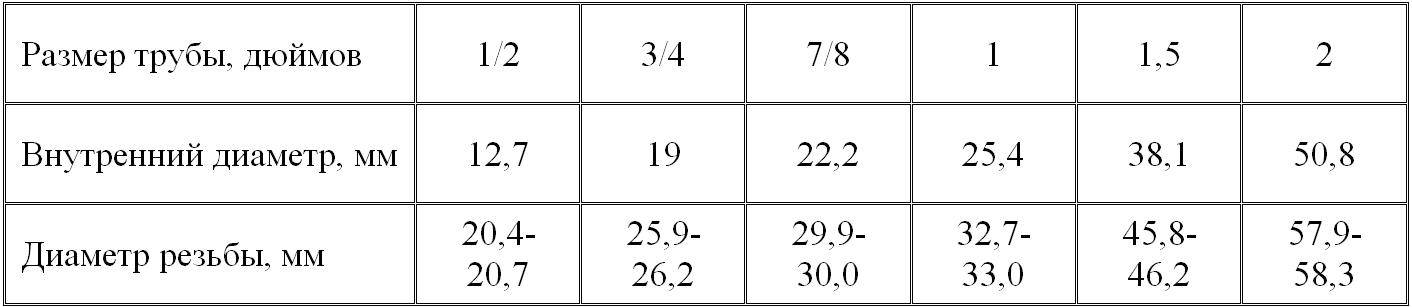

Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры
Watch this video on YouTube
Что такое дюймовый объем
Расшифровка диаметра труб, предоставленного в дюймах простая. Их часто измеряют в этих величинах. Такая одна единица равняется 3,35 см. Уже указывалось, расшифровка этой величины имеет расхождения, и связано это с тем, что сортамент меряют не по внешнему объему, а по внутреннему. Так, например, внутренний габарит дюймовой трубной заготовки может быть разным: от 2,55 до 2,71 см. Эта величина меняется в зависимости от толщины стенки.
Труба с размером в 1 inch имеет наружный диаметр в 25,4 мм, труба, имеющая 2 inch, в метрическом измерении равняется 50 миллиметрам. Откуда же в технических параметрах трубной цилиндрической резьбы берут цифры 33,249 и 66,498?
Эта резьбы на 1 и 2 дюймовых изделиях выполняется на внешнем объеме. Поэтому, соотношение диаметра резьбы к внутреннему объему является условным. Исходя из этого, габариты 1 и 2 дюймового трубопроката исчисляют путем сложения величины 25, 4 или 50 с двумя толщинами стенок трубного изделия.
Так же выполняя расшифровку, нельзя забывать о том, что стандарты у разных фирм – производителей разные, все они ориентируются на свои собственные показатели.
Если своими силами такую расшифровку выполнить трудно, то следует обратиться за помощью к профессионалам. Они окажут эффективную помощь при выборе нужных изделий.
Соответствие метрических и дюймовых параметров
Все трубные изделия изготовляют по определенному стандарту, и показатель давления является фиксированной величиной. Поэтому нужно точно знать соответствие Ø всех труб, показанных в дюймах и мм. Игнорируя это соответствие, нельзя правильно выбрать трубопрокатный сортамент.
КАК РАЗОБРАТЬСЯ В ДИАМЕТРАХ ТРУБ И ФИТИНГОВ для водопровода
Watch this video on YouTube
Как применяется такое соответствие в быту, можно узнать в предоставленной ниже таблице:
| Величина метрическая | Величина в дюймах |
| 15 | ½ |
| 20 | ¾ |
| 25 | 1 |
| 50 | 2 |
| 80 | 3 |
| 100 | 4 |
| 150 | 6 |
Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.
Дюймовое выражение размера
Если рассмотреть эти размеры на конкретных примерах соответствий Ду, то они будут выглядеть следующим образом:
- Диаметр стандартной трубы на 12 inch равен 300.
- Диаметр трубного изделия 3 inch – это 80.
- 8 дюймовый диаметр стандартного трубопроката приравнивается к 200.
- Диаметр стандартного трубопроката, на 32, при переводе в дюймы показывают как 1 ¼
- Диаметр трубопроката 40 мм в inch прописывают 1 ½
- Ø стандартной трубы на 15 в дюймах выражен числом ½
- Ø стандартного изделия на 4 дюйма в переводе на метрический равняется 100.
- Ø трубопроката на 3/ 4 дюйма в метрическом переводе равняется 20.
- Ø стандартного трубопроката на 1/2 дюйма в метрическом переводе показывает число 15.
Мастер Класс: обозначение диаметра труб и резьб
Watch this video on YouTube
Что такое дюйм
Дюйм — это единица измерения линейных размеров, принятая в США, Канаде и Великобритании. Она составляет 1/12 фута. Размер дюйма в сантиметрах — 2,54 (или 25,4 мм). О происхождении величины бытует множество легенд, одни утверждают, что дюйм — ширина верхней фаланги большого пальца руки, другие — что он равен 1/32 ярда. Так или иначе, показатель не соответствует принятой ныне метрологической системе и, по мнению Международной организации законодательной метрологии, подлежит изъятию из всех справочников или учебников.
В России дюйм используется как вспомогательная (внесистемная) единица.
Классификация водопроводных труб
Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:
- ширине указательного пальца;
- длине трех зерен ячменя из середины колоска;
- соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.
В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.
Материалы изготовления труб ¾
В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.
Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.
Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.
Смонтировать коммуникационную систему любого рода таким образом, чтобы полностью избежать соединений, невозможно. Хотя бы потому, что трубопровод в конечном итоге подводится к какому-то объекту потребления – сантехника, радиатор, стиральная машина, и соединяется с выходным патрубком устройства. И главным условием для герметичной качественной сборки является соответствие диаметра трубы и размера соединяющего элемента.

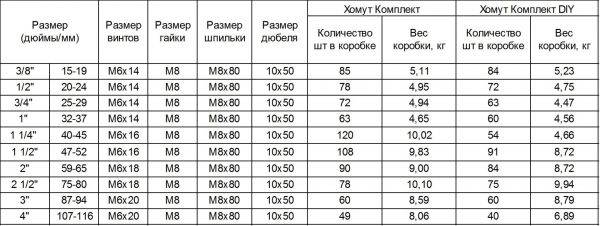

Диаметры труб в дюймах и миллиметрах
Описание диаметров труб содержит данные обо всех параметрах – внутреннем, внешнем, условном, номинальном. Знание характеристики требуется при монтаже сети и подборе фитингов. В противном случае неправильно собранная коммуникация грозит потерей герметичности, коротким сроком эксплуатации ввиду поломок. Далее рассмотрим диаметры труб в дюймах и миллиметрах.
Габаритные характеристики труб
Они отражены в соответствующих ГОСТах и ТУ и содержат следующие определения:
- Наружный диаметр – основная характеристика трубы.
- Внутренний диаметр.
- Номинальный.
- Условный проход.
Подробнее об отличиях:
- Наружный диаметр классифицируется на малые, средние и большие значения – отчего и применение трубы в соответствующих условиях. Малый диаметр используется – в квартирных и частных водопроводах, средний – в городских коммуникациях, большой – в промышленных. Наружный диаметр – наиболее важная характеристика трубы, так как по нему определяют требуемую резьбу фитинга. Обозначение – Dн.
- Внутренний диаметр или истинный. Зависит от толщины стенки и может разительно отличаться от внешнего, даже при неизменных размерах последнего. Обозначается как Dвн. Рассчитывается математически (Dн – 2S), где S – толщина стенки трубы. Пример – наружный диаметр трубы – 60 мм. За вычетом стенок по 4 мм, ее внутренний диаметр составит 52 мм. При увеличении толщины стенок, уменьшается внутренний параметр.
- Условный проход или диаметр просвета трубы маркируется как Dу. Это усредненное значение внутреннего диаметра, округленное в большую сторону до стандартного параметра. Например – наружный диаметр трубы составит 159 мм. Истинный внутренний диаметр после вычета толщины стенок по 5 мм – 149. Тогда условный проход после округления равен 150 мм. Этот параметр рассматривают для выбора подходящей арматуры и фитингов.
- Номинальный диаметр. Понятие введено с целью стандартизировать маркировку труб из разных материалов. Значение равно условному проходу и маркировано в дюймах. Это позволяет правильно подобрать трубы из различного сырья для комбинирования в сети – стальные и пластиковые маркируются в дюймах, медные и алюминиевые – в миллиметрах.
Таким образом, правильная подборка комплектующих для домашних коммуникаций в соответствии с описанными понятиями – несложна. Таблицы переводов размеров из дюймов в миллиметры и обратно помогут в самостоятельном ремонте и замене дефектных участков сетей.
Таблица размеров диаметров в диаметрах и миллиметрах
| Условный проход(Dy) трубы, в мм | Диаметр ее резьбы (G),в дюймах | Наружный диаметр(Dh), трубы, в мм | ||
| Стальная шовная труба, водо- и газопроводная | Бесшовная стальная труба | Полимерная труба | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Полная таблица диаметров труб
| Диаметры,дюйм | Диаметры, мм |
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
| Дюйм | Миллиметр | Дюйм | Миллиметр |
| 1/64 | 0,397 | 33/64 | 13,097 |
| 1/32 | 0,794 | 17/32 | 13,494 |
| 3/64 | 1,191 | 35/64 | 13,891 |
| 1/16 | 1,587 | 9/16 | 14,287 |
| 5/64 | 1,984 | 37/64 | 14,684 |
| 3/32 | 2,381 | 19/32 | 15,081 |
| 7/64 | 2,778 | 39/64 | 15,478 |
| 1/8 | 3,175 | 5/8 | 15,875 |
| 9/64 | 3,572 | 41/64 | 16,272 |
| 5/32 | 3,969 | 21/32 | 16,669 |
| 11/64 | 4,366 | 43/64 | 17,066 |
| 3/16 | 4,762 | 11/16 | 17,462 |
| 13/64 | 5,159 | 45/64 | 17,859 |
| 7/32 | 5,556 | 23/32 | 18,256 |
| 15/64 | 5,953 | 47/64 | 18,653 |
| 17/64 | 6,747 | 49/64 | 19,447 |
| 9/32 | 7,144 | 25/32 | 19,844 |
| 19/64 | 7,541 | 51/64 | 20,241 |
| 5/16 | 7,937 | 13/16 | 20,637 |
| 21/64 | 8,334 | 53/64 | 21,034 |
| 11/32 | 8,731 | 27/32 | 21,431 |
| 23/64 | 9,128 | 55/64 | 21,828 |
| 3/8 | 9,525 | 7/8 | 22,225 |
| 25/64 | 9,922 | 57/64 | 22,622 |
| 13/32 | 10,319 | 29/32 | 23,019 |
| 27/64 | 10,716 | 59/64 | 23,416 |
| 7/16 | 11,112 | 15/16 | 23,812 |
| 29/64 | 11,509 | 61/64 | 24,209 |
| 15/32 | 11,906 | 31/32 | 24,606 |
| 31/64 | 12,303 | 63/64 | 25,003 |
teplonasos-ptz.ru
Как проверить качество

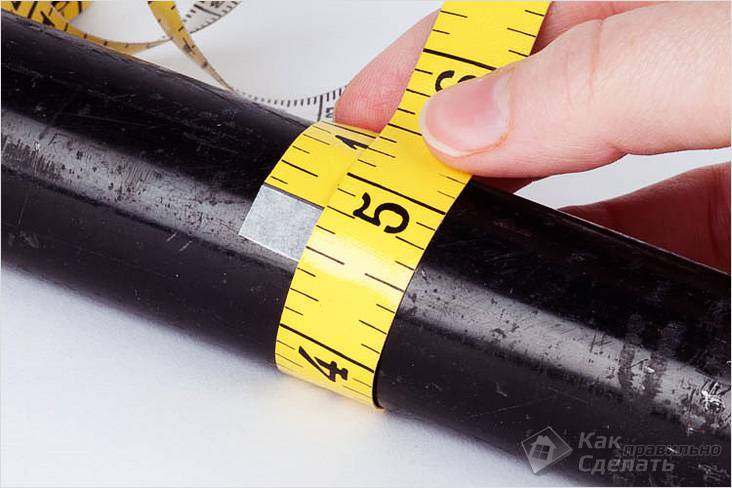

Так как внутренний просвет может быть разным, контролировать приходится наружные габариты и толщину стенки. Более важна толщина. Ее измерять надо в разных точках, с обоих концов трубы. Примерно этот параметр можно отследить по массе погонного метра.
Кстати, отклонения по толщине стенки могут быть, и немалые. Стандартом разрешены отклонения как в большую сторону, так и в меньшую. Если диаметр стальных труб не больше 40 мм, разрешенные отклонения — до 0,4 мм в сторону увеличения и до 0,5 мм в сторону уменьшения. Существуют две категории производства труб: обычной и повышенной точности. Для изделий повышенной точности, отклонения в сторону уменьшения толщины стенки чуть меньше.

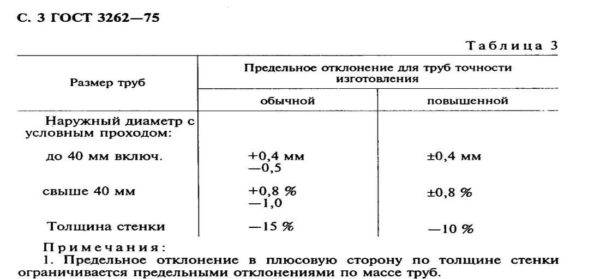

Допустимые отклонения для ВГП
Примеры обозначений труб, которые изготовлены в соответствии с этим стандартом: труба 20*2,8 ГОСТ 3262-75. Читать надо как труба с нормативным диаметром 20 и толщиной стенки 2,8 мм. По таблице можно определить, что это обычная по прочности труба с наружным диаметром 26,8 мм. Там же можно найти примерную массу метра в зависимости от толщины стенок.
Труба 1 дюйм — какой диаметр
Смонтировать коммуникационную систему любого рода таким образом, чтобы полностью избежать соединений, невозможно. Хотя бы потому, что трубопровод в конечном итоге подводится к какому-то объекту потребления – сантехника, радиатор, стиральная машина, и соединяется с выходным патрубком устройства. И главным условием для герметичной качественной сборки является соответствие диаметра трубы и размера соединяющего элемента.
Размерные параметры трубы
Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.
- Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру
А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия
Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.
Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.
Условный проход
Задача водопроводной системы заключается в равномерном снабжении всех потребителей должным количеством воды. Основным параметров вычисления является пропускная способность трубопровода, то есть то количество воды, которое может пройти за единицу времени.
Параметр этот называют условным проходом – Dn. Единицы измерения как таковой у него нет – это условная, нефактическая величина, указывается в целых числах и обозначает примерный условный просвет трубы. Шаг между значениями рассчитан теоретически, с таким условием, чтобы при каждом следующем увеличении пропускная способность трубопровода возрастала на 40–60%.
Удобство системы очевидно только при практическом использовании. Достаточно по таблице подобрать водоводы и фитинги с равным условным проходом, чтобы гарантировано получить работающую водопроводную систему.
Соответственно, стальная труба в 1 дюйм имеет условный проход 1 дюйм, при этом ее фактический внутренний диаметр составляет 25,5 мм, наружный с резьбой – 33, 25.
Измерительные системы
Наличие двух способов измерения имеет исторические корни.
- Имперская – в дюймах, на сегодня применяется только для водо- и газопроводных стальных труб и соответствующей водопроводной арматуры.
- Метрическая – в мм, см и м. Используется для любой другой трубной продукции.
При стыковке водоводов из разных материалов и возникают сложности с пересчетом из одной системы в другую.
Дюймовая и метрическая трубы
Выпускаются как дюймовые, так и стандартные стальные водоводы, что еще больше запутывает дело. Визуально отличить их можно по виду нитки резьбы – у трубы в 1 дюйм нити закруглены. На фото демонстрируются образцы.
Шаг резьбы измеряется по-разному. В метрических изделиях по внешним границам ниток, в дюймовых – по внутренним. Расстояние разное при разных размерах сечения.
Трубный 1 дюйм, который используется в имперской системе не равен 2, 54 см, как ему положено, а равняется 3, 3249, поскольку включает в себя и внутренний размер, и толщину стенок. Исключение составляет водовод в ½ дюйма.
Перевод размеров дюймовых в метрические
Справочная литература содержит соответствующие таблицы. Тот же ГОСТ, регламентирующий параметры ВГП, указывает как дюймовый условный проход, так и миллиметровый. К сожалению, для сборки системы в одно целое необходимо еще и фактическое значение внутреннего диаметра. В то время как таблицах чаще указывается наружный.
Самая удобная таблица содержит величину условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр в мм. Он указывает на такую пропускную способность, которая соответствует дюймовой.
Например, стальной водовод в 1 дюйм может соединяться с полиэтиленовым, условный проход которого равен 25 мм.
Круглые предметы в истории человеческой жизни
Первое изделие круглой формы, которое изобрёл человек — это колесо. Первые конструкции представляли собой небольшие округлые бревна, насаженные на оси. Затем появились колёса, сделанные из деревянных спиц и обода. Постепенно в изделие добавляли металлические детали для уменьшения износа. Именно для того, чтобы узнать длину металлических полос для обивки колёса, учёные прошлых веков искали формулу расчёта этой величины.
Форму колеса имеет гончарный круг
, большинство деталей в сложных механизмах, конструкциях водяных мельниц и прялок. Нередко встречаются круглые предметы в строительстве — рамки круглых окон в романском архитектурном стиле, иллюминаторы в суднах. Архитекторы, инженеры, учёные, механики и проектировщики ежедневно в сфере своей профессиональной деятельности сталкиваются с надобностью расчёта размеров окружности.
Чтобы написать, как найти диаметр круга, необходимо сначала определить, что это такое. Итак, диаметр круга — это прямая, которая проходит через центр круга и соединяет точки на окружности.
Ниже мы рассмотрим способы нахождения диаметра окружности через её длину, площадь вписанного круга, и через радиус.
В чем подвох?
Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.
Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.
При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.
Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.
Какие диаметры труб существуют?
Теоретически диаметр трубы довольно упрощенно добавляют в какие-либо расчеты во время определения неких величин. Но в действительности все намного сложней – есть толщина стенки, диаметр различается на номинальный, внутренний и наружный. Какие понятия существуют и их значение:
- Условный проход — внутренний размер трубы, определяемый в миллиметрах. В дюймах требуется округление величины. Применяется для правильной стыковки двух изделий, к примеру, трубы и фитинга.
- Толщина стенок трубы (S) – измеряется в миллиметрах, влияет на большую часть качественных характеристик, куда входят объем, проходимость. Определяется в виде разницы между внешним и внутренним диаметрами.
- Внутренний диаметр – физическая величина, определяемая в миллиметрах, играет довольно большое значение при определении проходимости магистрали. Формула для расчета: Двн=Дн-2S.
- Наружный диаметр (Дн) – малые размерами — 5…102 мм, средние – 103 …426, большие – от 427 и выше.
- Номинальный диаметр – по определению стоит рядом с условным проходом, но обладает более точным значением.
Большой сортамент стальных труб самого разного назначения, изготовления, видов представлен в виде таблиц. Бывает, что в таблицу диаметров стальных труб вводят значения масс изделия в зависимости от ее размеров, а также значения номинального диаметра.
Почему именно дюймы?
Причин, по которым измерение труб производится в дюймах, несколько. Ознакомимся с ними более детально.
Водопроводные трубы измеряются в дюймах
Причина 1. Так уж исторически сложилось…
Первые водопроводы появились в Новгороде в XVI-XVII в
Тогда в Европе использовался английский дюйм, являвшийся очень важной мерной системой в производстве труб. В 1926-м году был разработан ГОСТ, подтверждающий стандартные размеры водопроводных труб, и в нем они измерялись в дюймах
Говорят, первым, кто придумал, как подвести воду жителям нагорной части Нижнего Новгорода, был знаменитый умелец Иван Кулибин. Внедрить его идею в жизнь попытался купец Блюмберг, представивший проект нижегородского «левши» на рассмотрение городскому генералу-губернатору М. А. Урусову. Проект понравился, но воплотить его так и не удалось
Да и сейчас ГОСТ не планирует менять свои намерения относительно использования дюймов. Ведь эту единицу можно поделить до 18-ти частей, то есть дюйм более «гибкий», чем сантиметры. Кроме того, пришлось бы переводить из дюймов в миллиметры свыше 100 000 измерений, что заняло бы уйму времени. Да и необязательно это.
После начала активного использования метрической системы сантиметры с миллиметрами стали использовать и в ГОСТе в качестве размеров. Современному человеку подобная разметка более понятна и привычна. К примеру, в 1940-м году, когда был создан первый газопровод, ГОСТ развивался достаточно активно и дюймы решили заменить миллиметрами.
Диаметр труб в дюймах и миллиметрах
Но это касается лишь территории Советского Союза. В США, например, дюймы широко используются в ряде промышленных отраслей. Для иностранца они более удобны и привычны, чем для русского.
Для иностранца дюймы более удобны
Причина 2. Не трубами одними…
Дюймы применяются не только в трубах, но и в огнестрельном оружии. Объясняется это тем, что в период 1941-1945 гг Сталин получал по ленд-лизу американское оружие и военную технику. Он поставил четкую цель: совершенствовать и копировать устаревшие образцы, используя русские названия вместо оригинальных. Очевидно, что эти образцы мерились в дюймах (ведь производились в Америке), но советские разработчики заморачиваться не стали и оставили размеры такими, как были.
Подавляющее большинство граждан России свято уверено в том, что СССР на протяжении всей своей истории делал самое лучшее в мире оружие
Потому в XXI веке не только трубы остались в дюймах, но и многие образцы оружия, военной техники и того, что в СССР не могли самостоятельно производить.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Перевод единиц измерения
Перевод можно осуществлять с помощью простой пропорции: один дюйм равен 25,4 мм. Значит, внутренний диаметр трубы полдюйма в миллиметрах составит 12,7 мм, дюймовой трубы – 25,4 мм и так далее.
Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра
Например, для трубы в четверть дюйма значение эквивалентного диаметра составляет 8 мм, в полдюйма – 15 мм, в три четверти дюйма – 20 мм и т.д.
Как видно из вышесказанного, перевод размеров в дюймах в метрически – простая, но ответственная процедура, от которой зависит дальнейший успех и сама возможность проведения монтажных работ.
