Классификация люминесцентных ламп
Светильники с люминесцентными лампами классифицируют по следующим признакам:
- Мощность. Это главный параметр лампочки, обозначается в ваттах.
- Диаметр колбы. Чем толще лампочка, тем ярче свечение. Величина указывается в миллиметрах. Иногда компании-производители пишут длину колбы (через дробь).
- Разновидность пуска. Бесстартерные лампы обозначают как RS, а работающие со стартером — PHs.
- Форма колбы. Для линейных маркировка не применяется. Для фигурных используются такие обозначения: U — дугообразные, R — с рефлектором, S — спиралевидная, C — свеча, G — кольцо, T — таблетка).

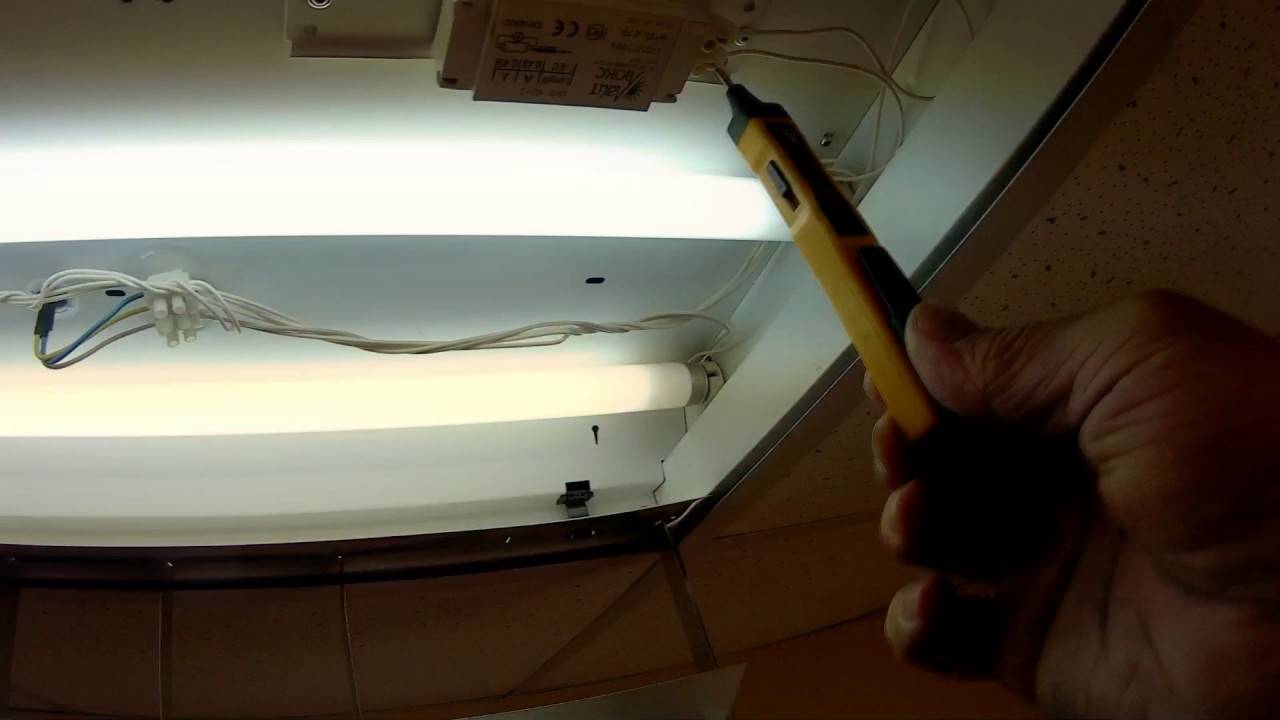

Как проверить работоспособность прибора?
Существует два вида люстр
- те, которые управляются одноклавишным выключателем или диммером;
- те, которые управляются двухклавишным выключателем.
- Если прибор показывает, что сопротивление близко к нулю, это говорит о наличии короткого замыкания. Тогда люстра должна быть разобрана и отремонтирована.
- Если прибор показывает, что сопротивление стремится к бесконечности, нужно установить лампочки в цоколи, ввернуть их и подать напряжение по временной схеме через розетку. Люстра исправна и готова к эксплуатации, если при включении все лампочки зажглись.
- Если одна или несколько лампочек не горят, проверку продолжают, чтобы найти неисправность. Для этого отключается питание на светильник и вновь мультиметром или тестером проверяется наличие цепи между выводами люстры и контактами её патронов.
- Если все цепи «прозваниваются», значит, сама лампа неисправна. Причина может быть и в залипании центрального контактного лепестка патрона. Тогда потребуется отключить питание и аккуратно отогнуть его на себя, чтобы обеспечить контакт с цоколем.
Если устройство управляется двухклавишным выключателем, проверку выполняют так
- Найти и отметить общий провод, если нет маркировки. Общий провод должен иметь контакт со всеми патронами, а два других — только с патронами своей группы. Это можно проверить тестером или мультиметром в режиме омметра.
- Теми же приборами проверяется сопротивление между общим проводом и двумя другими (вместе или по отдельности).
- Если приборы не сигнализируют о коротком замыкании, то можно вкрутить лампы и сделать пробное включение.
- Необходимо подать напряжение между общим проводом и выводами каждой из групп, чтобы убедиться в их правильном включении.
Диагностика проблем питания
Проверка блока питания выполняется по следующей схеме:
- Проверка надёжности подключения коннектора к блоку питания.
- Если в блоке есть диод-индикатор сети, нужно проверить, загорелся он или нет.
- Если диода нет, исправность проверяется мультиметром. На выходе напряжение не должно отсутствовать. В противном случае блок нужно ремонтировать.
На следующем этапе проверяют светодиодную ленту. Нужно подать напряжение на её выводы с помощью двух дополнительных проводов, не используя блок питания. «Плюс» подключается к выводу, он обозначен стрелкой на вилке, а «минус» поочерёдно подаётся на оставшиеся выводы. На этом этапе главное не ошибиться, чтобы не произошло замыкания между проводами блока.
Блок питания.
Питание можно подать от аккумулятора или батареек на 5-15 В. Лента не будет светить ярко, но этого хватит, чтобы проверить её работоспособность. Если нерабочими оказались несколько чипов или один из них, подсветка не загорится только в проблемных местах. Ремонт будет заключаться в замене испорченных диодов на новые.
Причины неисправностей
Основной элемент люминесцентного светильника — пускорегулирующее устройство (балласт). Существуют электромагнитные (ЭмПРА) и электронные (ЭПРА) балласты. В электромагнитном балласте есть дроссель и стартер, а в электронном устройстве функциональность обеспечивается за счет работы радиоэлектронных элементов.
Большая часть поломок светильника связана с выходом из строя каких-то компонентов электронной схемы, старением, изнашиванием и перегоранием самой лампочки. Ремонт люминесцентных светильников начинается с установления причины, которая привела к возникновению проблемы.
Мигание лампы
Стандартные лампы накаливания перегорают мгновенно и совершенно неожиданно. Люминесцентные светильники изнашиваются постепенно. Источник света начинает моргать во время включения. Такой симптом указывает на перемены в химическом составе дающего свечение газа (перерождение ртутных паров) и говорит о перегорании электродов.
У мигающей лампы дневного света на торцевой части обычно имеется почернение, представляющее собой нагар. Явление возникает как следствие выгоревшей спирали и запущенных процессов химического характера во внутренней части колбы. Отремонтировать такой светильник до состояния нового изделия нельзя, однако продлить срок его службы вполне реально.
Мигание светильника возможно и в результате неисправности ЭмПРА или ЭПРА. В таком случае для определения поломки понадобится замена лампы.
Саму лампочку выбрасывать не нужно. Существуют нормы, согласно которым люминесцентные источники света необходимо утилизировать с соблюдением определенных правил, поскольку внутри лампы дневного света есть ртутные пары.
В некоторых случаях даже рабочий светильник начинает мигать во время включения из-за ряда негативных событий, таких как прерывание цепочки стартера в момент нахождения синусоиды на нуле. В такой ситуации индукционного скачка напряжения не хватает на процесс ионизации газовой среды в колбе.
Мигание возникает на старте по причине недостаточного напряжения в электросети. В процессе эксплуатации моргания быть не должно, так как пускорегулирующее устройство удерживает ток на заданном уровне.
Продление срока службы
Срок службы ламп дневного света можно увеличить, если знать причины их перегорания:
- Работа при низкой температуре приводит к увеличению продолжительности нагрева нитей накаливания до начала возникновения устойчивого газового разряда, в результате осветительный прибор может сгореть быстрее заявленного срока службы.
- Частые включения также могут вызвать преждевременное старение и перегорание электродов, поскольку пусковые броски тока намного выше, чем в установившемся режиме.
- Низкокачественные ПРА используют упрощенную схемотехнику и, кроме низкой стоимости, не дают никаких преимуществ.
Рекомендации для увеличения срока службы:
- Не использовать люминесцентные лампы в помещениях с низкой температурой.
- Избегать частых включений. Рассматриваемые источники света потребляют малое количество электроэнергии, по сравнению с лампами накаливания, поэтому в некоторых случаях есть смысл оставлять их включенными постоянно.
- Использовать электронные ПРА с плавным пуском. Такие устройства несколько дороже и вызывают задержку включения (порядка 1-2 секунд), но зато снижают скорость старения электродов и допускают возможность частого включения.
- Приобретать светильники дневного света надежных производителей. Высокая стоимость оправдана продолжительностью безотказной работы.
Как продлить срок службы лампы дневного света
Многие радиолюбители научились продлевать сроки эксплуатации перегоревших ламп дневного света. В данном случае осуществляется включение с ростом напряжения, подающегося на электроды.
Это помогает получить при включении некий пик напряжения, превышающий показатель в 1000 В. Значения хватает для того, чтобы запустить процесс холодной ионизации ртутных паров и создать необходимый разряд в газовой среде. Результатом является стабильное свечение даже при сгоревшей спирали.
Ограничить ток можно при помощи резистора или лампы накаливания. Подобный подход позволяет избежать быстрого перегорания люминесцентной лампы в процессе эксплуатации. Намотка резистора может быть реализована самостоятельно при помощи нихромовой проволоки.
Наиболее распространённые причины неисправности
Качество работы осветительного прибора подобного типа зависит от многих факторов. И если хотя бы одно условие не выполнено, то правильная работа лампы уже невозможна, а мерцание люминесцентных ламп обеспечено. Начиная разбираться в причинах поломки светильника, стоит рассмотреть самые банальные варианты.
Первое, испорченная люминесцентная лампа. Возможно, пришло время заменить старую лампу на исправно работающую, и проблема будет решена.
Второе, поломки электросети, в которую включена ЛДС. Возможно, присутствуют скачки напряжения, разъединения или плохой контакт, которые влияют на корректную работу люминесцентного источника света. Если со скачками напряжения, скорее всего, придется смириться, то поломки электросети можно устранить. Проверьте, нет ли перебоев линии подачи тока и качество контактов подключения самого светильника.
Третье, если температура в помещении ниже 10 градусов тепла по Цельсию, то лампа может мигать или не зажигаться вовсе.
Выключатель с подсветкой
Как уже говорилось ранее, подобные рубильники зачастую являются причиной сбоев в работе ЛДС. Дело все в том, что при включенном состоянии силовые контакты выключателя замкнуты между собой и мини-лампочка в коммутаторе не работает, при выключении — она загорается. А если она горит, то значит, к ней поступает электрический ток. Схема движения тока в такой цепи состоит из сети, индикатора и люстры. Да, этот ток невелик, однако, он может служить неплохой зарядкой для конденсатора люминесцентной лампы. В тот момент, когда конденсатор достигает достаточного уровня заряда для включения — происходит вспышка. Он разряжается, а процесс запускается заново. Цикл продолжается до тех пор, пока свет не будет включен.
Неправильно подключенная электропроводка

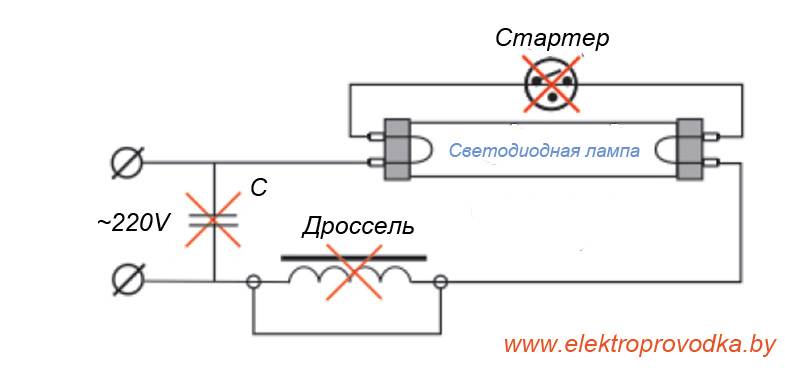

Корректно выстроена схема подключения люминесцентной лампы — это, несомненно, важная часть. При несоблюдении банальных правил радиофизики, вы можете не только испортить ЛДС, но и навредить себе и окружающим. Существуют различные схемы подключения, но их общий принцип прост. При подключении электропитания в стартере возникает разряд, и замыкаются электроды, после этого ток в цепи электродов и стартера ограничивается сопротивлением дросселя — возрастает ток в лампе, нагреваются электроды. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс, который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит – стартер не будет участвовать в схеме работы, его контакты будут и останутся разомкнуты.
Если причина неисправности в неправильно выстроенной схеме подключения, то нужно полностью разобрать все части цепи. Выстроить их в верном порядке. Протестировать работу лампы.
Помните, что для ремонта техники, зависимой от электрической сети, вам необходимо обладать определенным набором радиотехнических знаний. Также при себе нужно иметь специализированные инструменты: мультиметр, паяльник, набор отверток, запасные части аппарата и другое.
Питание светодиодной ленты подсветки
Для того чтобы не вносить изменения в схему блока питания и инвертора было решено использовать внешний малогабаритный адаптер питания на 12 Вольт 1.5 Ампера, просто отключив лампы. Сам блок питания, так как место в корпусе позволяет, впоследствии планирую спрятать в корпус телевизора, запитав адаптер от разъема подключения шнура питания. Но ведь в большинстве моделей ЖК ТВ и мониторов нельзя оставлять инвертор без нагрузки — он уходит в защиту, ругается на ненормальный режим работы, как быть? Выход был стандартным для таких случаев: емкостная нагрузка подпаянная к разъемам подключения обоих ламп подсветки.
Конденсаторы 3 кВ
Номинал конденсатора составляет десятки ПикоФарад, с увеличением диагонали монитора или ЖК ТВ номинал несущественно увеличивается, точные данные вы легко найдете в интернете. Напряжение, на которое рассчитан конденсатор, составляет 3 КилоВольта, и ни в коем случае не обычная керамика, помним о том что на выходе трансформаторов инвертора питающих лампы высокое напряжение!
Схема коммутации LED ленты
Информация о подобном решении была взята ранее с одного из сайтов в интернете, ниже мы можем видеть схему включения. Вкратце поясню суть работы с одним дополнением, так как ЖК ТВ должен был быть тестовым и только периодически включаться в работу не было необходимости в регулировке яркости подсветки и я просто посадил затвор мосфета на вывод микросхемы инвертора ON/OFF, с помощью которого мы коммутировали питание нашей LED ленты.

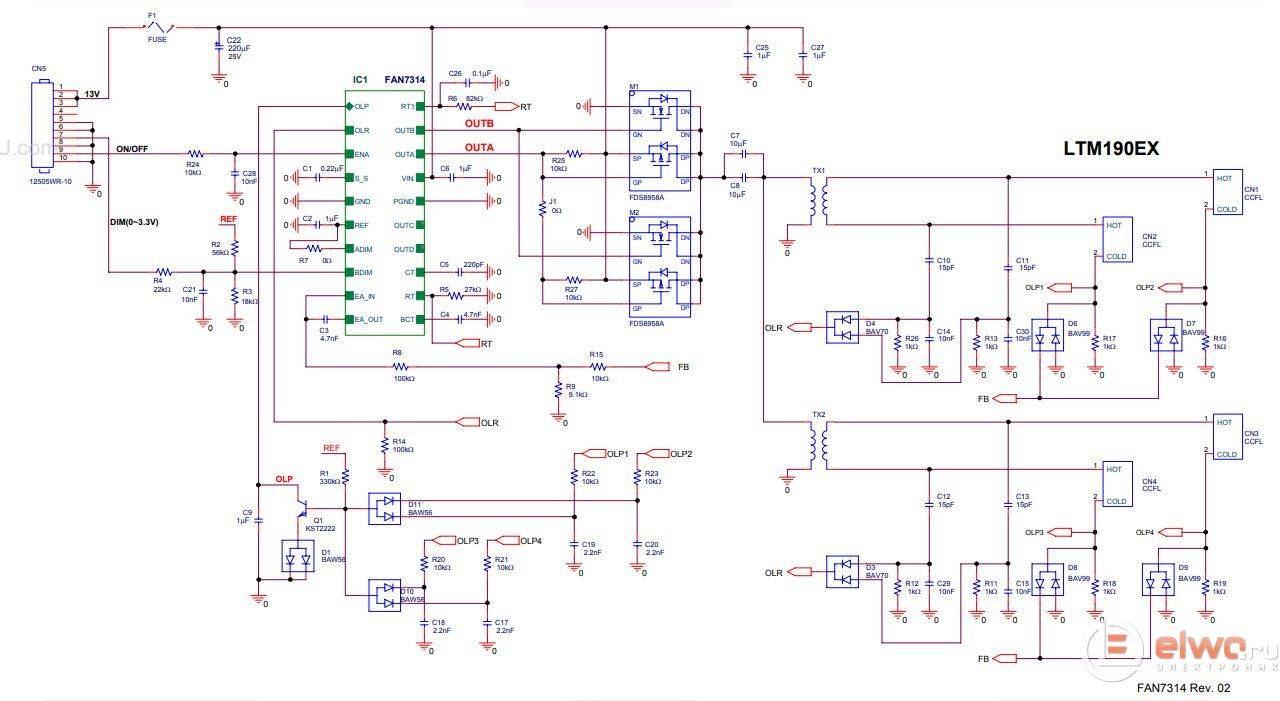

Схема включения ШИМ инвертора ТВ
Сразу скажу, в связи с тем что ТВ был 15 дюймов, а подобные ЖК ТВ и мониторы в отличие от 17 дюймовых имеют всего по одной лампе сверху и снизу матрицы, а не по две идущие параллельно, пришлось бокорезами немного подрезать ширину ленты, буквально на пару миллиметров по всей ее длине, иначе матрицу просто не получалось собрать и защелкнуть защелки крепления.

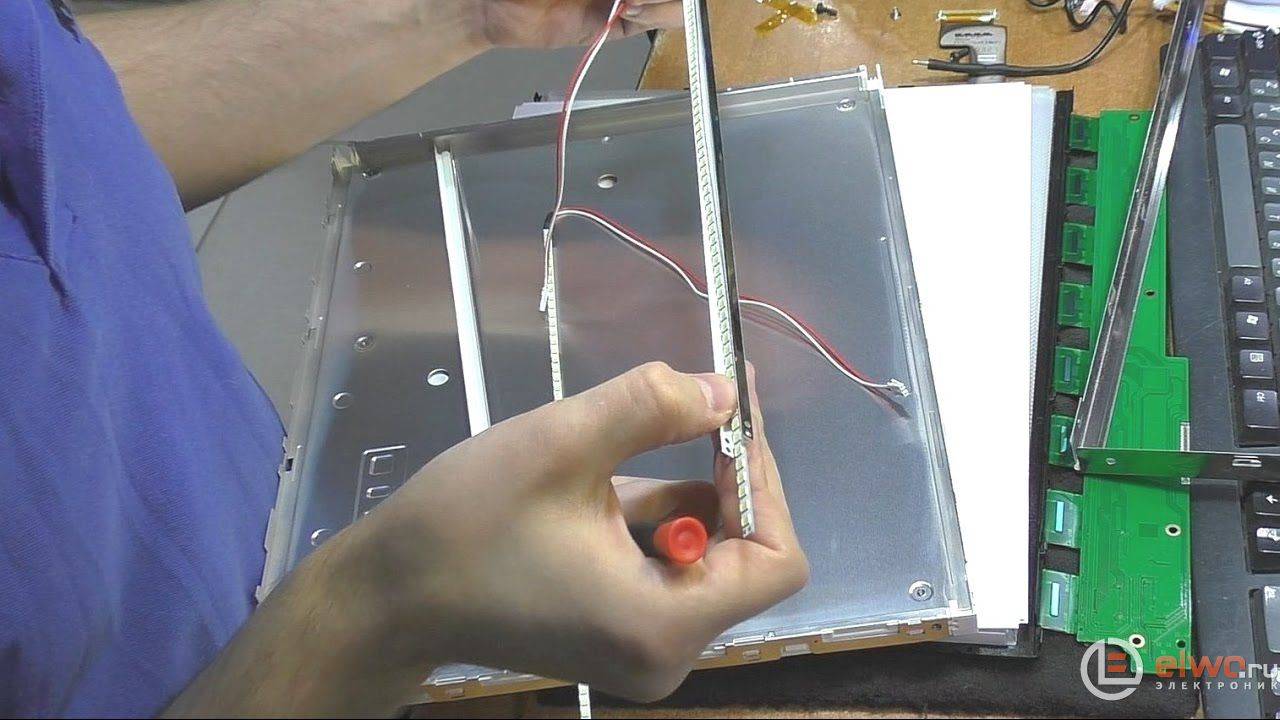

Меняем подсветку на LED
Наконец матрица вместе с нашими ленточками была собрана, настал момент оценить качество работы — хватает ли яркости лент для нормальной подсветки изображения и другие параметры. С яркостью было все практически нормально, если она и снизилась то очень незначительно, проблема здесь была в другом: светодиоды LED ленты у нас стояли слишком разрозненно, лента была взята самая дешевая 60 светодиодов на 1 метр, причем светодиоды там стояли с промежутками и были слишком яркими для таких целей.
лед лента
Попытка сэкономить на ленте и не покупать ленту с 12 светодиодами на 1 метр была ошибкой, в данной ленте светодиоды расположены в 2 раза чаще, не 6 штук на 10 см как в моем случае, а 12 штук
Достаточно было бы немного уменьшить напряжение питания ленты на 12 штук, неважно с помощью чего, резистора или понижающего DC – DC преобразователя, и мы получили бы равномерную подсветку без засветки отдельных участков матрицы.
Выводы DIM и ON-OFF
Для использования в качестве тестового ТВ подобное решение как временное на какое-то время сгодится, как только надобность в данном ТВ в мастерской отпадет и телевизор будет использован по своему первоначальному назначению, как я планировал вместе с DVB-T2 приставкой на кухне дома, ленточки будут заменены.
Данные о микросхемах использованных в ТВ
Инструкция по ремонту
Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

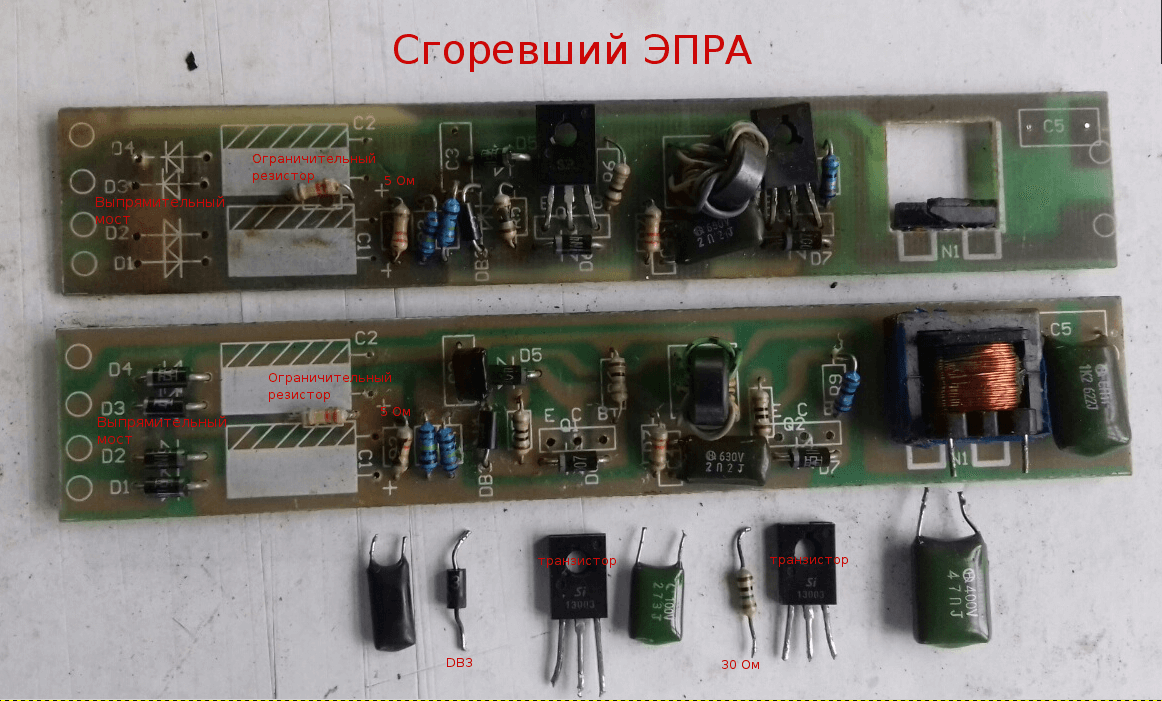

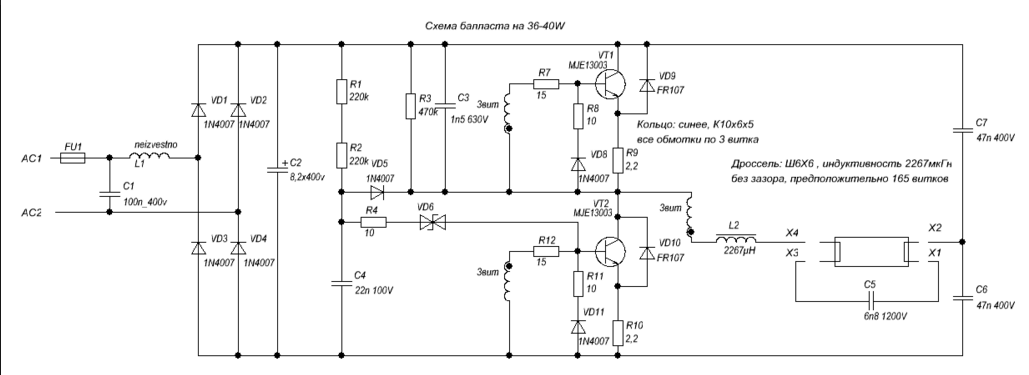

Балласт
Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода
400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.
Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.
Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.
Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.
Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:
Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:. https://www.youtube.com/embed/O18Dgy2lmAE
Стартер + дроссель

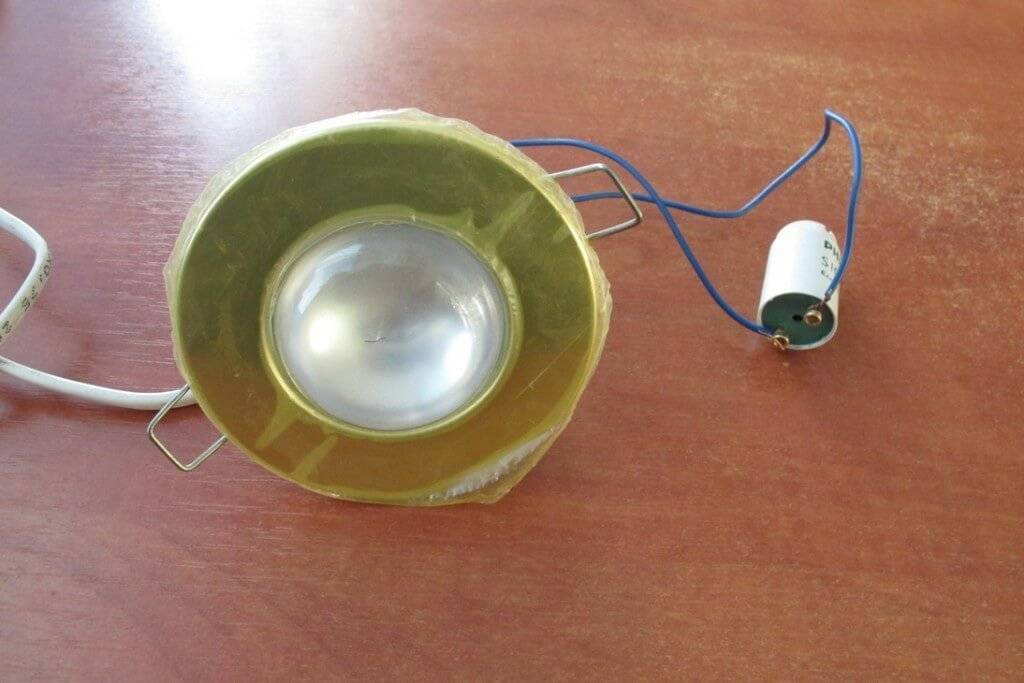

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:
Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:
https://youtube.com/watch?v=t9G3N2_tYo8
Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.
Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.
Будет интересно прочитать:
https://youtube.com/watch?v=t9G3N2_tYo8
Проведение ремонта
Если стала известна причина неисправности, необходимо выполнение ремонтных работ по ее устранению.
Ремонт люстр с дистанционным управлением можно выполнить своими руками без привлечения сторонних специалистов
Типичные случаи поломок можно представить следующим образом:
- Не горят лампы светодиодной подсветки. Требуется проверить балластный конденсатор. Мультиметр переводится в режим «напряжение» и к нему подсоединяется выход конденсатора. Если напряжение нормальное, то дело в последовательном соединении лампочек. Если напряжение отсутствует, меняется конденсатор.
- Нет включения галогенной лампы или нескольких их штук одновременно. Если из строя вышла одна лампочка, то ее просто меняют. Если перегорело несколько элементов, то причина может крыться в трансформаторе. Его требуется заменить.
- Нет реакции осветительных элементов при поступлении сигналов от пульта, но выключателем они в работу приводятся. При исправности батарейки можно попытаться протереть обезжиривающим составом поверхность платы пульта. Можно провести замену транзистора или шифратора.
- Нет включения люстры. При этом причина может крыться в реле управления. Его работоспособность проверяется мультиметром. Если оказывается, что причина кроется именно в нем, то его требуется заменить.
Нетрудно видеть, что при наличии определенных знаний в области электротехники неисправную люстру с пультом управления можно вполне отремонтировать собственными силами. Для этого не требуется каких-либо существенных финансовых затрат.
Какие проблемы могут возникнуть
Причины поломок бывают следующими:
подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг – проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания
В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;
диоды загорелись только до центра ленты
Причина неисправности – перегорание одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка часто встречается – в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
- неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.
Потускневшие светодиоды.
Совсем не светит
Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.
Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.
Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Что ломается в энергосберегающих лампах
В этом разделе опишу, как что нужно проанализировать перед как починить энергосберегающую лампу.
Вскрываем лампу.
Как правило, место вскрытия – там, где наносится надпись с названием и техническими параметрами лампы. Там же располагаются и концы стеклянной колбы, если колба имеет несколько перегибов.
Как разобрать КЛЛ. В месте вскрытия поддеваем плоской отверткой.

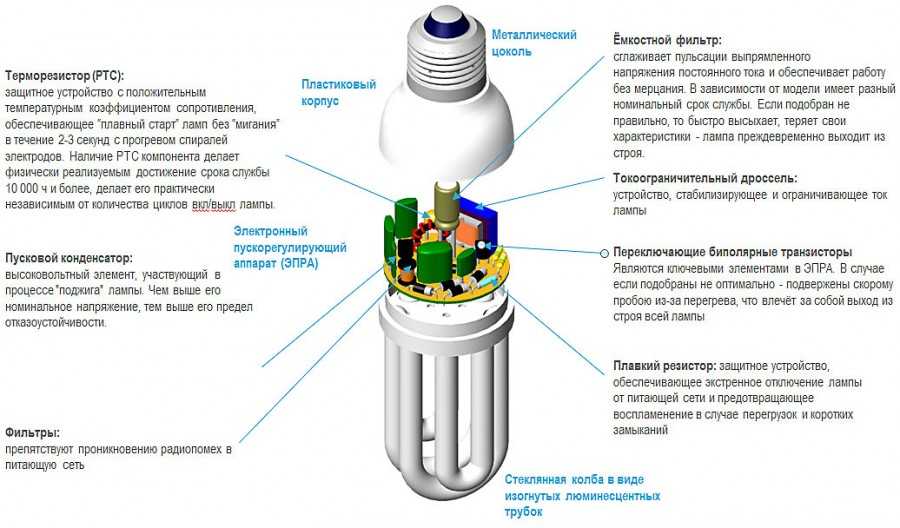

Посла вскрытия лампы видим её устройство:
Разобранная лампа
2. Колба.
Если есть заметное потемнение на концах, то колбу можно смело выбрасывать. Также, можно считать колбу негодной, если она проработала в лампе более 2 лет.
Нити накаливания
Если состояние колбы нормальное, прозваниваем её нити накаливания омметром. Сопротивление должно быть несколько Ом. Чем больше мощность, тем меньше сопротивление.
Электронный балласт.
Спираль и колба нормальные, удача! Ремонт энергосберегающей лампы, возможно, имеет смысл.
Осматриваем плату электронного балласта. Как правило, если там что-то сгорело, это сразу видно. Особенно сгоревшие резисторы. Хотя, резисторы могут выходить из строя без видимых последствий. Как правило, сгорают резисторы в эмиттерных и базовых цепях, и транзисторы. Если сгорело что-то ещё, за ремонт браться не советую. Или просто придётся поменять всё на плате, потратив много времени.
Электронные балласты от компактных люминесцентных ламп. Некоторые запчасти уже вытащены…
Конденсатор фильтра.
Это тот самый конденсатор, который сглаживает пульсации выпрямленного напряжения. Когда выключенная лампа моргает, некоторые говорят, что именно этот конденсатор “виноват”. Если он вздутый, его обязательно надо поменять. Ёмкость лучше выбрать на шаг больше. Например, стоял 4,7 мкФ – поставить 6,8. Но это не принципиально. Рабочее напряжение конденсатора – то же, что и у старого, или больше, если поместится в корпус.
6. Монтаж.
И конечно проверить предохранитель, целостность монтажа, пайку, механические повреждения. Конечно, это лучше делать в первую очередь, сразу после вскрытия.
Теперь надо принять решение. Я брался за ремонт только в случае, когда у меня под рукой много однотипных сгоревших ламп, так ремонт идёт гораздо веселее.
Много поломанных ламп. Ремонт имеет смысл.
Как показывает практика, из 10 ламп, поломанных в силу естественных причин, нормальный выход – 3-4 штуки.
Неполадки и их устранение
Определить перегорание люминесцентной лампы можно по нескольким факторам:
- лампа не включается при подаче напряжения;
- при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
- прибор долго мерцает, но не может разгореться в полную силу;
- при работе слышен сильный гул;
- лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.
Лампа в момент пульсации.
Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.
Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.
Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.
Если светильник исправен, проблема в лампе.
Целостность спиралей электродов
Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.
Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.
Неисправности в электронном балласте
В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.
Неисправный ЭПРА.
Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.
Проверять балласт после ремонта нужно только с подключенной нагрузкой, поскольку работа вхолостую быстро приведет к поломке.
Как проверить дроссель
Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.
Проверка дросселя.
Проверка включает шаги:
- Из светильника вытаскивается стартер.
- Контакты в патроне замыкаются накоротко.
- Колба вытаскивается из паза, контакты в патронах закорачиваются.
- Включается мультиметр в режиме измерения сопротивления.
- Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля – о межвитковом замыкании.
Как проверить стартер
Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.
Как проверить емкость конденсатора тестером
Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.
Проверка конденсатора тестером.
Емкость проверяется мультиметром или тестером.
Проверка мультиметром
Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.
Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.
Проверка ЛЛ мультиметром.
Полезные советы
Несколько практических советов по ремонту лампы:
- Не стоит давить на лампочку при вкручивании ее в патрон. Цоколь сделан из пластичного металла, деформирующегося под давлением. Однако у галогенных лампочек контакты круговые, поэтому их сложно повредить.
- Галогенные лампы бесконечно проворачиваются. С определенного момента при вращении стекло начинает прокручиваться относительно цоколя. Проблема заключается в контактах. У новых ламп резьба сделана более короткой и не достает до дна.
- Если переключатель находится в выключенном положении, фаза не должна направляться на контакты патрона. Если это не так, нужно выключить защитный автомат в электрощите (в подъезде).
Для создания контакта между лампой и цоколем выполняют следующие действия:
Центральный контакт отворачивают вверх с помощью отвертки. Контактная площадка должна находиться под углом, а не по вертикали.
Луновидный контакт обычно расположен вертикально
Любой из имеющихся лепестков осторожно приподнимают (хотя бы на миллиметр), делая упор в сторону периферии патрона. Отогнутые концы слегка распрямляют.
Схема лед лампы
Обычная схема недорогой китайской лампы на 220 вольт. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем.
Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами
При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением
Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями
Простейшая электрическая схема
Чтобы ремонтировать осветительные приборы, необходимо знать хотя бы общие принципы построения электрических схем. Современные светильники оснащены множеством дополнительных электронных механизмов и обладают разнообразными функциональными возможностями. Однако принцип подключения осветительного прибора (лампочки) практически всегда остается неизменным.
Простейшая электросхема светильника.
На рисунке показаны схемы светильников разных типов с несколькими источниками света, однако они характерны и для настольных ламп.
Важное свойство, особенно для настольных моделей — возможность регулировки яркости и интенсивности освещения. Именно такие приборы имеют повсеместное применение для учащихся, творческих работников и в электронной промышленности на сборке мелких деталей и точных механизмов
В таких моделях электрические схемы несколько сложнее и включают дополнительные элементы для регулировки освещения.
Схема регулятора яркости, где S2, S3, S4 – ступенчатые регуляторы.
