Необходимые детали для сборки
Если вы решили сделать прожектор своими руками, то наверняка у вас возникает вопрос какие детали необходимо подготовить чтобы сделать себе качественное устройство для использования.
Мы подготовили для вас небольшой список необходимых деталей, который необходимо собрать в своём гараже или купить те, которых не хватает:
- Конечно же, нам необходима сама светодиодная матрица с установленным драйвером. Её можно купить в специализированном магазине электроники или сныть со старого фонаря. Если использовать светодиоды с фонаря, тогда убедитесь, что их мощности вам будет достаточно.
- Подобрать необходимый корпус можно из любых материалов. Вы можете сделать его из фанеры или металла, или взять готовый от старого галогенного фонаря. Если же такой возможности нету, можно купить корпус для фонаря, он стоит очень дёшево. Подбирать его следует исходя из ваших предпочтений, оттого как он будет использоваться. Если для декора, тогда следует делать красивый и гармоничный дизайн корпуса. Для простого бытового использования достаточно применить любой невзрачный корпус прожектора.
- Соединительные провода.
- Материал для создания отражателя. Для таких целей отлично подойдёт плотная пищевая фольга. Её можно купить в любом супермаркете.
- Герметик и клей.
- Если вы хотите сделать мощный прожектор, на 100 и более Ватт, тогда необходимо добавить ещё и радиатор с кулером для охлаждения.

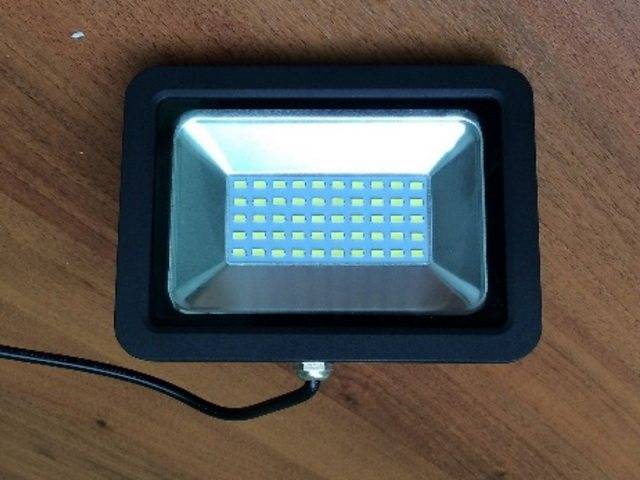

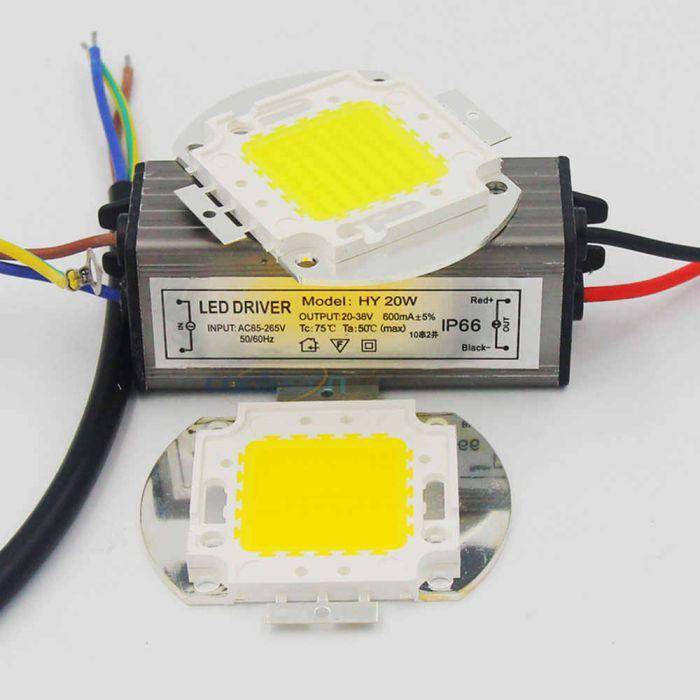

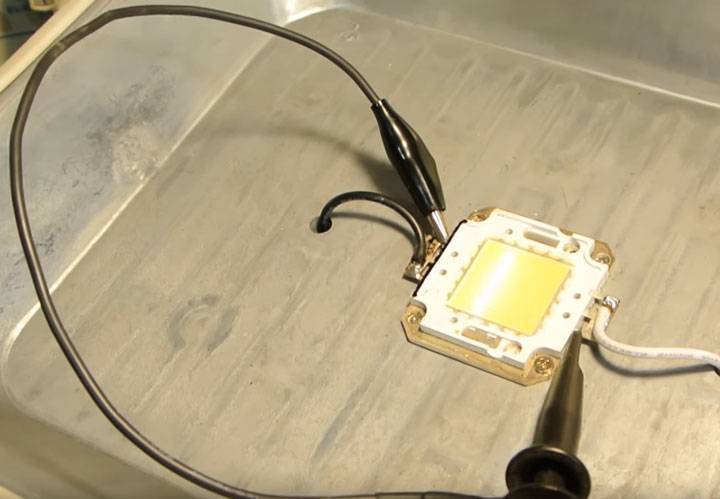

Светодиодная матрица прожектора
Выяснить причину этого явления достаточно просто. Нужно более внимательно присмотреться к самому светодиоду во включенном положении прожектора.
Яркие вспышки конечно будут ослеплять. Поэтому воспользуйтесь затемненным стеклом.
Через него можно легко разглядеть те самые отдельные элементы, которые и вспыхивают.
Мощные светодиоды состоят из множества одно ваттных кристаллов. Их соединяют последовательно в отдельные линейки с помощью тонких золотых проводков.
По количеству светодиодов можно легко определить мощность прожектора.
В большинстве случаев все кристаллы светят с синеватым оттенком, а белый свет образуется благодаря частичкам люминофора, который входит в состав компаунда.
Во время работы кристаллы сильно греются. Выделяющееся при этом тепло отводится на металлическую пластину.
Но почему же на приведенном фото выше, светятся только 10 светодиодов? Неужели 40 из 50 просто сгорели?
Варианты проблемы
Прежде чем понять, почему мигает светодиодный прожектор, нужно вкратце изучить его строение и принцип работы. В металлическом или пластиковом корпусе находится led-лампочка, вокруг которой размещены отражатели, позволяющие излучать направленный световой поток.

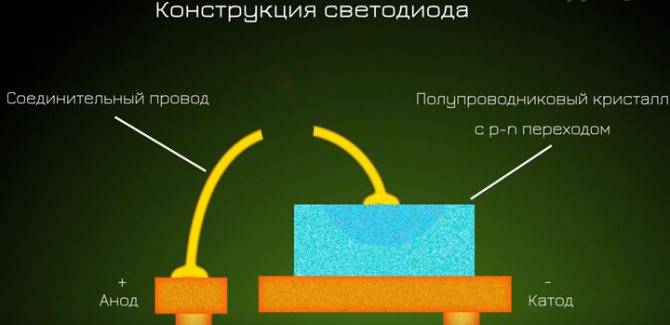

Основные составляющие диода – полупроводниковый элемент и 2 электрода. После включения прожектора полупроводник разогревается под воздействием электродов и начинает излучать световой поток.
Для стабильной работы система дополняется выпрямителем и драйвером. Эти устройства пропускают через себя входящий ток, обеспечивая нормальную функциональность прожектора. Если мощность устройства 12 B, то схемы дополняются блоком питания.
Если светодиодный прожектор моргает, то вам нужно выяснить, почему это происходит. Искать причины неисправности нужно в самом диоде, прожекторе, проводке и других комплектующих. Работа устройства может нарушаться из-за датчика движения, низкой температуры, после включения, отключения и т. д.
Прожектор мигает из-за датчика движения
Если моргает светодиодный прожектор, который оснащен датчиком, фиксирующим перемещение объектов, то его нужно проверить.
Возможная причина пульсации света – нарушение настроек сигнализатора. Если таймер, который поддерживает работу прожектора на протяжении определенного времени, неправильно выставлен, то может появится мерцание. Проверьте настройки, и протестируйте прибор.
Неисправность может возникнуть из-за плавающего контакта. Тогда датчик нормально работает, но его сигнал не поступает на прожектор. Чтобы исправить ситуацию, проверьте соединения между устройствами, при необходимости подтяните их, закрепите винты.
Моргание светодиодов может быть связано с низким напряжением (меньше 220В). Тогда прибор не может полноценно включиться и моргает.
Если прожектор моргает сразу после покупки, то, возможно, датчик неисправен с самого начала. Тогда оборудование нужно отнести назад в магазин или мастерскую.
Погодные условия
Распространенная проблема моргания прожектора – это низкая температура воздуха. При морозе нарушается работа даже качественных приборов от именитых брендов. Устройство начинает мигать, если его элементы во время запуска покрываются ледяной коркой. Риск обморожения повышается при температуре -10°, при этом производители заявляют, что светодиодная техника может бесперебойно функционировать от -50 до +50°. Установленная качественная ЛЕД-лампа действительно способна выдерживать такие температуры, чего не скажешь о контроллере и конденсаторе.
Мигает при включении
Кристаллы прожектора могут загораться и опять гаснуть, из-за того, что контакты плохо соединены. Поэтому обязательно проверьте систему на качество соединений.
Прибор мерцает, если провода соединены неправильно. Эта проблема актуальна для владельцев старых домов, где отсутствует цветовая маркировка проводки. Если светодиодный прожектор мигает при включении, то нужно проверить, возможно вы подсоединили к выключателю нулевую жилу. Проводник с нулевым зарядом нужно выводить на светильник, а фазу – на выключатель. В противном случае напряжение будет низким, и свет будет время от времени мигать. Такая же проблема может возникнуть при отсутствии симметрии (перекосе) фаз, из-за чего в нулевом проводнике появляется напряжение. Тогда стоит обратиться к специалисту.
Во включенном состоянии
Причина мигающего прожектора – выход из строя пускового конденсатора. Попробуйте заменить прибор, после этого светильник должен нормально функционировать.
ЛЕД-лампочки моргают, из-за того, что в системе присутствует слабый контакт или произошел обрыв провода. Тогда нужно подтянуть места соединений, проверить на надежность клеммы или заменить провода при разрыве.
В выключенном состоянии
Если вы установили подсветку в выключатель для прожектора, то будьте готовы к тому, что он будет моргать во выключенном состоянии. Тогда часть тока проходит к светильнику, вызывая его мерцание.
Признаки мигания
При покупке самого дешевого прожектора быть уверенным в его бесперебойной работе нельзя. У таких изделий обычно обнаруживается плохая пайка деталей, все элементы имеют низкое качество, параметры тока недостаточно отрегулированы.
Прожектор мигает из-за датчика движения
Почему мигает светотехническое оборудование, в котором есть датчик движения? В первую очередь, стоит проверить работу самого датчика, часто причина скрывается в нем. Если световой поток мерцает при подаче, основные предпосылки таковы:
- Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
- Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
- Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.
- Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.
Причина моргания – погодные условия
Если на улице мороз, светодиодный прожектор может загораться в аномальном режиме – моргать. Такое зачастую случается даже у изделий высокого качества, популярных производителей. Причина заключается в «обморожении» любой составляющей запуска лампы, то есть – в обледенении элементов. Некоторые модели начинают моргать уже при -10 градусах, хотя в технических параметрах указана возможность работы при -50…+50 градусах.
Обычно такой температурный режим отмечен для иных элементов, но не для самого светодиода. Пусковой механизм в светодиодном прожекторе с низкими температурами не справляется, контроллер или конденсатор перемерзают. Решить вопрос можно так: периодически заносить прожектор в дом днем, а затем выставлять ночью на положенное место.
Прожектор мигает во включенном состоянии
Когда при включении устройство начинает моргать, причина чаще всего – в порче пускового LED-конденсатора. После его замены система начинает работать исправно. Также мерцание бывает связано с плохим контактом, разрывом проводов. В такой ситуации проверяют кабели, устраняют неисправность.
Прожектор мигает в выключенном состоянии
Такое происходит, когда для включения-выключения используется механизм с подсветкой. По причине наличия подсветки небольшое количество тока проходит к светодиодному прожектору. Это вызывает эффект мерцания. Если хочется убрать такое явление, придется подключить подсветку напрямую или поставить на пути тока лампу накаливания. Последняя станет тянуть электричество на себя.
Режим свечения прожектора
Дорогие модели прожекторов имеют различные дополнительные функции. Одной из популярных является режим свечения, и мигание может стать результатом его случайной активации. Следует полностью выключить прибор, после включить, оценив, исчезло такое явление или нет.
Подсветка в выключателе
Для проектирования освещения в коттедже, частном доме нередко покупаются выключатели с подсветкой, которые предназначены для обеспечения работы прожектора. Именно выключатель провоцирует эффект моргания прожектора. Основная причина такова: светодиод не полностью разрывает цепь, а изолированные провода выполняют роль и проводника, и конденсатора, и выпрямителя переменного тока. Таким образом, маломощный светодиод не способен обеспечить эффективную работу цепи. На запуск лампы ее хватает, но для долгой работы этого недостаточно.
Выправить ситуацию легко. Нужно отсоединить светодиод выключателя от питания. Также можно заменить выключатель с подсветкой на обычный, который в отключенном положении будет полностью разрывать электрическую цепь. Еще один вариант – в цепь ввести конденсатор на 0,1-0,5 мкФ или резистор на 50 кОм с мощностью 2 Вт. Их располагают в подрозетнике выключателя.
В выключенном состоянии
В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.
Мигание устраняют несколькими способами:
- включением нескольких ламп на один выключатель, например, в люстре;
- отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

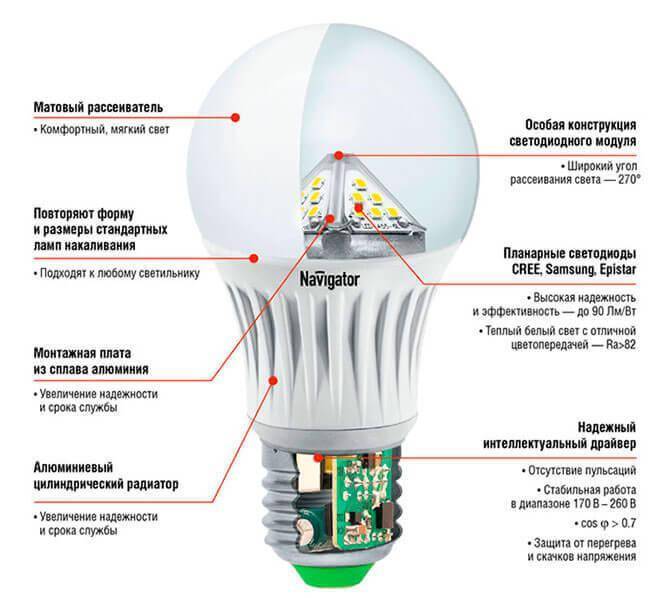

Некачественные светодиодные лампы
Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.
Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.
Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.
Из-за подсветки выключателя

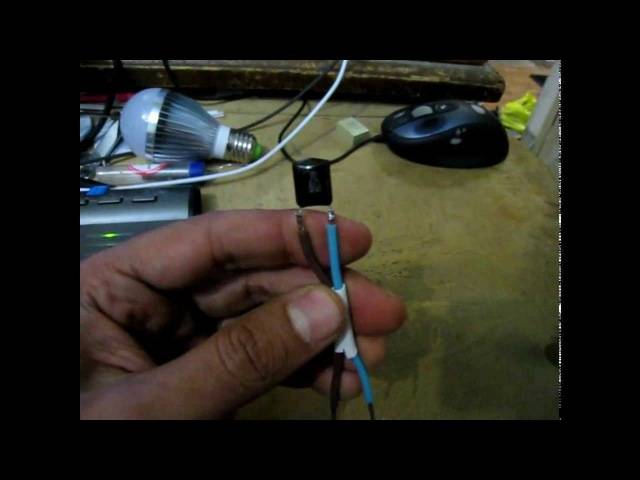

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.
Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.
Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка – подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.
Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.
Проблемы с электрической бытовой проводкой в старых зданиях
Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.
Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.
В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.
Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.
Пример перепутанных фазного и нулевого проводов в электропроводке.
Схема светодиодной матрицы
Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.
Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.
Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.
Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.
Через какое-то время, опять начинает работать нормально. Выявить поломку в этом случае бывает очень проблематично.
Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А
В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.
При пробое, фактически происходит замыкание всего одного светодиода.
Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.
Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.
Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.
А значит, еще одна линейка отключится.
А за ней еще одна.
И еще одна. Пока не сгорят все.
Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.
Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.
Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.
Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.
Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.
На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.
Неисправности прибора и способы их устранения
Приступать к ремонту прибора можно только после того, как установлена точная причина неисправности и локализовано место нахождения неполадки. Сделать это не так просто, поскольку объяснений этому существует множество.
Нарушения в проводке
Мигание из-за некачественного присоединения кабеля
Иногда причиной эффекта мерцания становится банальная ошибка при коммутации подводимых к прожектору проводов. Проблема в этом случае решается просто – достаточно поменять их местами. Моргание с низкой и неодинаковой частотой возможно при нарушении контактов в разъеме кабельного соединения.
Это объясняется большими токами, протекающими по рабочим жилам прожектора, которые при нарушении контакта начинают увеличиваться и разогревать его. Место нахождения этой неисправности может быть как в распределительной коробке, так и в датчике движения, а также разъемах блока питания или в выключателе.
Элементы подсветки и нарушения в схеме питания
Если перед лампой осветителя имеется выключатель с подсветкой или ИК датчик, возможны ситуации, когда появляются пульсации с частотой порядка 25 колебаний в секунду. Это вызвано особенностями прохождения полуволн тока в питающей цепи, которые в данном случае «работают» через одну. Устраняется такая неполадка простым отключением светодиода подсветки.
Другой вариант – замена датчика движения на другой тип (ультразвуковой или индуктивный прибор).
Диодный мост и сглаживающий конденсатор
Два варианта схем двуполярных выпрямителей
В схемах китайских прожекторов используются выпрямители 220 Вольт однополупериодного типа. Они отличаются от двойной мостовой схемы качеством выпрямленного тока, который характеризуется высоким уровнем пульсаций. Стоящий вслед за ним сглаживающий конденсатор не устраняет их полностью, что и приводит к мерцаниям. Выход из положения – приобретать качественные прожекторы с «классической» 2-х мостовой схемой выпрямления.

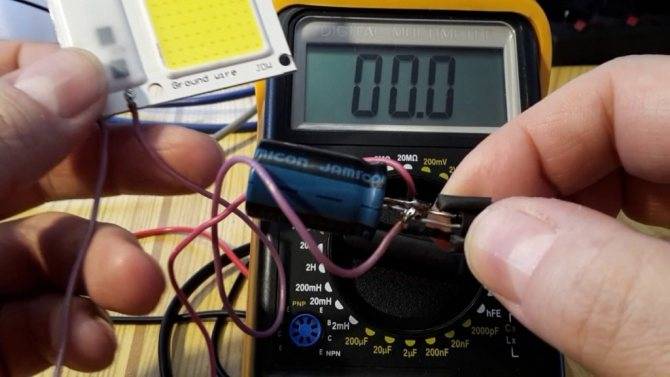

Повреждение электролитического конденсатора также повышает уровень пульсации питающего потенциала. В этом случае поможет установка трансформатора, снижающего амплитуду напряжения до 12 Вольт. Соответственно снизится и уровень пульсаций, после чего лампа начнет загораться и работать нормально.
Погрешности монтажа светодиодов и токоограничивающий конденсатор
При низком качестве сборки светодиодной матрицы ее контакты нередко пропаиваются не очень надежно, что также является возможной причиной морганий. В этой ситуации выход один – сдать матрицу прожектора в ремонт. Токоограничивающий конденсатор также может привести к нежелательному эффекту, если его номинал и рабочее напряжение подобрано неправильно.

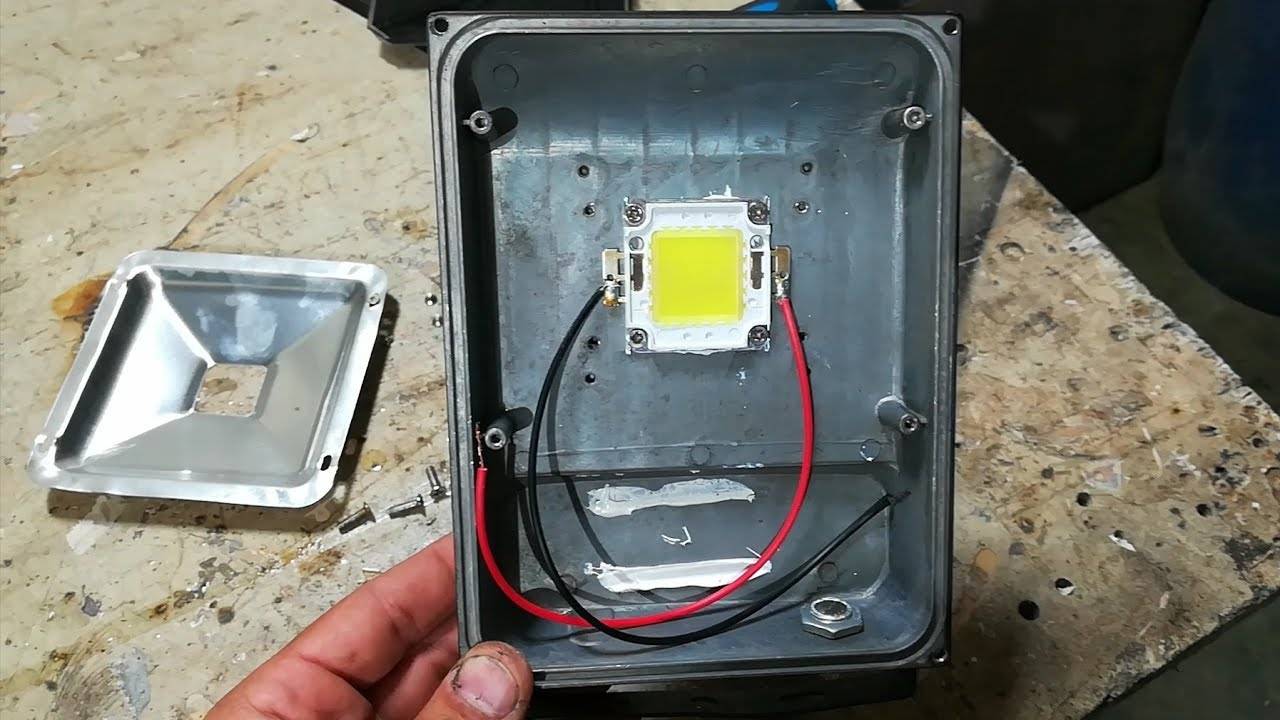

Выгорание матрицы
Выгорание матрицы
Этот случай относится к серьезным нарушениям, так как из строя выходит основной элемент – светодиодная матрица. При обнаружении неисправности ее корпус достается из прожектора, для чего прежде откручиваются 4 винта и отпаиваются конденсаторы. Затем покупается новая диодная сборка, и проделываются следующие операции:
- На теплоотводящую поверхность наносится немного термической пасты.
- Подпаиваются поводящие ток контакты.
- Новая матрица закрепляется на 4 винта.
По своей форме она не должна отличаться от сгоревшего излучателя и поэтому легко монтируется на посадочное место.
Мигание светодиодных ламп как избавиться от проблемы
Приветствую всех посетителей на сайте «Электрик в доме». Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.
На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.
На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.
Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.
Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.
Когда можно ремонтировать прибор – целесообразность
Цена качественного прожектора обычно высока. Опытный мастер может разобрать практически любое устройство, даже герметичное, значит, его возможно отремонтировать. Но надо учесть стоимость запасных частей и сложность ремонта.

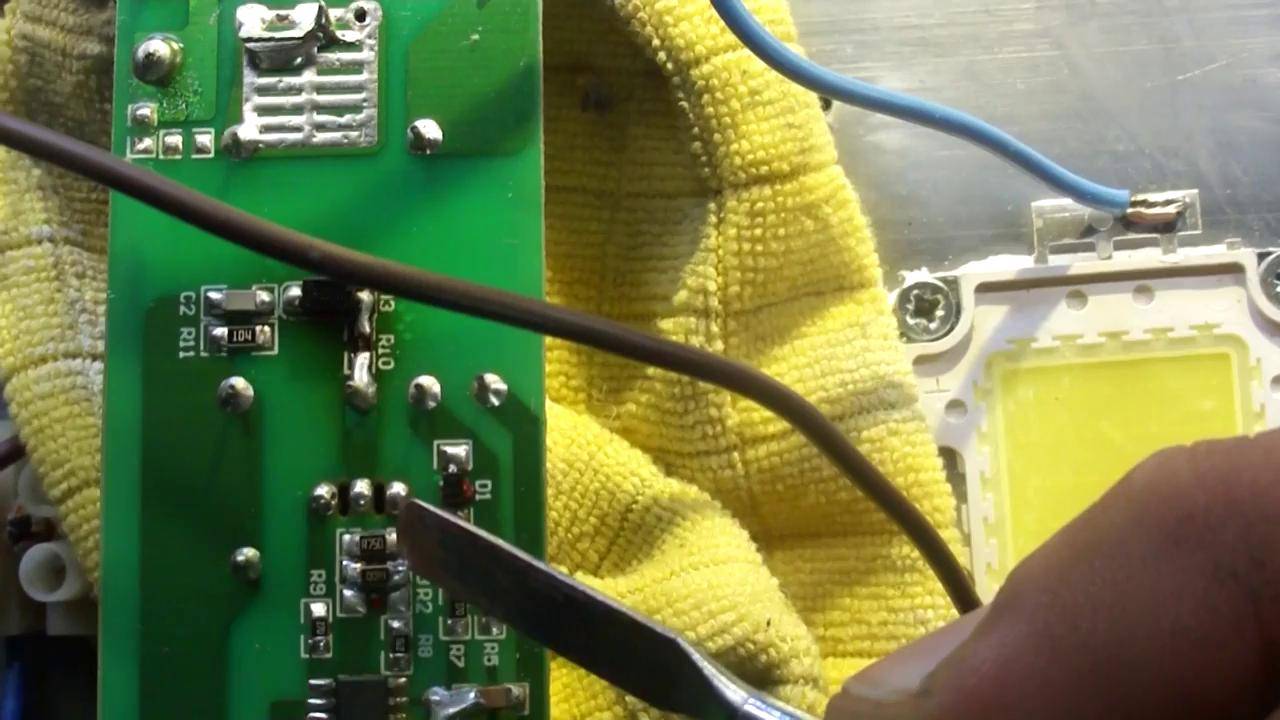

Наиболее часто выходит из строя блок питания, ведь долговечными в устройстве являются только сами LED-кристаллы. Подобрать идеально подходящий блок непросто
Здесь важно учесть все параметры по мощности, напряжению, иначе будут последствия для остальных элементов устройства. Если блок питания стоит дороже самого прожектора, ремонт не является целесообразным. В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты
В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты.
Чтобы светотехническое оборудование работало много лет и исправно, лучше не эксплуатировать его слишком долго. На всю ночь оставлять его включенным не стоит, что сильно расходует потенциал. При монтаже надо тщательно проверять все соединения на наличие плохих контактов – это вызовет скачки напряжения. Данные правила помогут сделать работу прожектора долгой и бесперебойной.
Способы устранения мерцания светодиодной ленты
Как выглядит сертификат соответствия
Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.
Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.
Более простые способы устранения неисправностей
- Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
- Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
- Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
- Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.
Причина пробоя светодиодов
Но что же приводит к сгоранию самого первого светодиода? Заводской брак или другие причины?
Почему производители вообще не делают один большой кристалл, а применяют множество маленьких. Ведь выход из строя одного, рано или поздно приводит к неисправности всей матрицы.
Представьте, что каждый сотый эмиттер будет бракованным. Получим очень большой процент пригодных из общего количества. На первый взгляд неплохо.
Но если в одном светодиоде используется 50 эмиттеров, то вероятность того, что среди них не попадется ни одного бракованного всего 60%.
А это означает, что 2 из 5 готовых устройств будут с дефектом. Не лучше ли сделать один большой кристалл?
Но тут не все так просто.
Увеличение размеров кристалла в 2 раза приведет к увеличению его объема в 8 раз!
При этом площадь поверхности через которую происходит охлаждение, увеличится только в 4 раза.
Все это вызовет термодинамические нагрузки и приведет к неминуемому перегреву.
Именно перегрев является главным врагом не только светодиодов, но и других полупроводников.
От перегрева возникает деградация кристалла. И именно от него чаще всего выходят из строя светодиодные прожектора и начинается мигание.
Чтобы он отработал заявленный срок службы, температура кристалла светодиода не должна превышать 85 градусов. Будет меньше 50С, считайте что купили «вечный» светильник.
Перегрев возникает по причине крайне низкого качества корпусов, которые выступают теплоотводами. Делают их не из чистого алюминия, а из силумина. Тонкий металл просто не способен эффективно отводить тепло.
Можно даже провести наглядный эксперимент. Взять и подогреть горелкой центр радиатора прожектора.
При нагревании будет происходить значительная деформация, которая исчезнет после остывания. Однако, даже будучи холодной, поверхность уже будет далека от идеально ровной.
Такая кривизна обычно формируется из-за многократных тепловых деформаций после продолжительных периодов работы прожектора. Из-за кривизны и уменьшения площади для охлаждения, возникает перегрев и тепловой пробой полупроводника.
А еще из-за такого температурного хода может переламывать проводки идущие от кристалла светодиодов. Происходит не перегорание, а именно их обрыв.
Это легко можно проверить надавив на матрицу в различных точках. При этом будут загораться отдельные линейки, либо все до единого светодиоды.
Все это случается из-за того, что площадка теплоотвода в корпусе прожектора имеет не ровную поверхность и матрица не полностью прилегает к ней. Вследствие чего, наблюдается неравномерное охлаждение и деформация при нагреве.
Как же просто починить и исправить такой дефект конструкции, чтобы прожекторный светильник отработал свои заявленные 50 000 часов?
Для того, чтобы светодиодная матрица не перегревалась, под нее всего лишь необходимо установить толстую алюминиевую пластину.
Данную пластину можно приклеить как на силикон, который будет стабилен при нагреве до 200 градусов и не потечет или расплавится. Либо на теплопроводящий клей, способный выдержать нагрев до 300С и более.
Нельзя использовать термопластичный клей на основе этиленвинилацетата. Он у вас потечет даже при 60С!
Подобная модернизация обеспечит хорошую теплопередачу и будет надежно препятствовать деформации.
При этом пластину лучше располагать поперек внешних ребер на корпусе. Это задействует их большее количество и улучшит охлаждение.
