Проводка
Если попытки «вылечить» выключатель с подсветкой от постоянного моргания лампочек описанными выше способами не увенчались успехом, причиной этого может быть плохая электропроводка в доме. Изношенная изоляция кабелей и обилие некачественных скруток в старых здания могут приводить к утечкам, из-за которых люминесцентные и светодиодные лампы моргают как во включенном, так и в отключенном состоянии.
При уверенности в том, что проводка полностью соответствует необходимым требованиям, нужно проверять светильник и выключатель на предмет качества подключения жил. Плохой их контакт тоже может провоцировать мерцание.
Причиной неполадки может быть разрыв нулевого проводника в элементах электропроводки (распределительная коробка, выключатель, прибор-потребитель). Низкоквалифицированные электрики иногда по ошибке перекусывают его вместо фазной жилы. Это не только приводит к миганию экономичной лампочки, но и противоречит нормам электробезопасности.
Принцип работы ламп и как это влияет на освещение
Неполадки с неправильным или скорее несвоевременным мерцанием энергосберегающей лампочки редко бывают связаны с сетевыми параметрами или качеством проводки. Здесь причина всегда кроется в том, как устройство работает, а точнее – в принципе его питания. Для большего понимания следует рассмотреть конструкцию лампы.
Может показаться, что светодиодные и люминесцентные лампы имеют сходство с традиционными лампами накаливания, однако разница колоссальна. Дело в том, что эти два типа светильников работают под постоянным током или током очень высокой частоты после выпрямления сетевого напряжения и преобразования. Почему же это происходит, можете спросить вы, если по бытовой сети пускают переменный ток с напряжением в 220 В? Очень просто – внутри каждой лампочки находится миниатюрный выпрямитель.
Более того, на входе каждого такого устройства располагается простая микросхема с пусковым конденсатором, диодным мостом и другими элементами. Эту плату в широком профессиональном кругу именуют балластом. Если говорить упрощенно, то переменное напряжение становится выпрямленным постоянным после того, как проходит через диодный мост. За сглаживание пульсаций в цепи отвечает сглаживающий конденсатор. Примечательно, что именно он является причиной того, почему лампочки моргают, когда находятся в выключенном состоянии.
У ламп производства известных авторитетных компаний данная проблема встречается реже. Вероятно, это связано с более высоким качеством сборки и исходных материалов. О характеристиках ламп и их выборе можно узнать из статьи про лучших производителей энергосберегающих лампочек (для перекрестной ссылки).
Энергосберегающие лампочки, к слову, моргают не только при выключенном выключателе. Встречаются ситуации, когда они «грешат» этим и при включенном свете или сразу после включения, причем временно или постоянно. Тем не менее, чаще всего эта проблема наблюдается при отключенном питании.
Причина 4 – ошибки монтажа электропроводки
Увы, не все мастера имеют достаточную квалификацию. При соединении элементов электрической цепи некоторые путают ноль и фазу. Особенно часто такое бывает при работе с проводкой старого образца, где нет маркировки проводников. Именно «перевернутое» подключение приводит к постоянным перебоям напряжения, и, соответственно, к миганию лампы.
Чтобы решить проблему, нужно переподключить провода в правильном порядке: «нулевой» провод выходит на светильник, а «фаза» – на выключатель. Это тоже работа для мастера-электрика.
Ошибки монтажа электропроводки – частая причина мигания лампочек
Устраняем проблему №1
После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
Заменить выключатель на модель без подсветки или поставить другие лампы.
Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

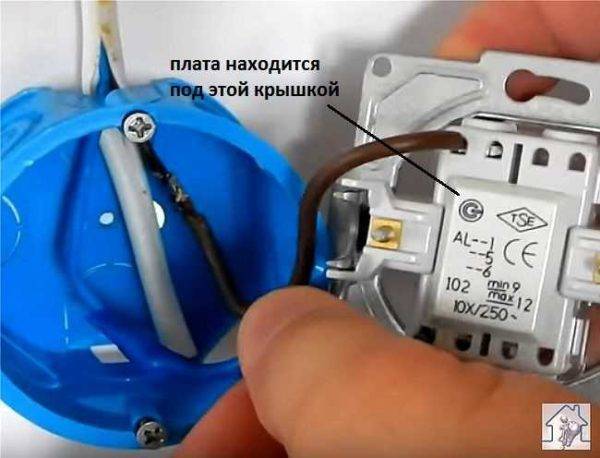

Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
Тщательно изолируем все участки без изоляции
Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике
Важно только чтобы он подключался параллельно лампе
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы
На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.
Как устроены современные энергосберегающие лампы
С вопросом, почему мигает выключенная энергосберегающая лампа, рассмотрим немного позднее, сейчас разберемся, как устроены современные энергосберегающие лампы.
Знаете ли Вы, что в отличии от ламп накаливания люминесцентные и светодиодные лампы работают от постоянного источника питания, то есть работают на постоянном (выпрямленном) напряжении. Как же так спросите Вы? Ведь на лампу подается переменное напряжение 220 В, ни каких выпрямителей в патронах и люстрах нет. Уверяю вас, есть, и этот выпрямитель находится внутри любой современной лампы.
Внутри каждой энергосберегающей лампы между цоколем и трубкой находится электронная плата (на профессиональном языке их называют электронные балласты), благодаря которым они и работают.
Переменное напряжение подается на вход специального выпрямителя (диодного моста), а на выходе мы имеем уже постоянное или выпрямленное напряжение.
Не буду вдаваться во все подробности работы этих схем, но для того чтобы сгладить пульсации устанавливается специальный сглаживающий конденсатор. Вот как раз из-за этого конденсатора энергосберегающая лампа мигает. А в каком случае это происходит, и при каких обстоятельствах давайте рассмотрим ниже.
Что делать и как устранить проблему
Устранить причины тусклого горения светодиодов можно самостоятельно или, в некоторых случаях, обратившись к электрику.
Проблему плохой изоляции проводки можно решить ее заменой или заново заизолировать поврежденный участок. Место некачественной изоляции определяется специальными приборами (самодельными или покупными) таким образом: в течение минуты на сеть подается максимальное напряжение и, с помощью спецоборудования, находят место утечки тока. Если нет познаний в электрике, то лучше довериться специалисту.
Многие производители начали писать на упаковке со светодиодными лампами, что не рекомендуется их использование при наличии подсвечивания выключателя. Если же упаковке никаких указаний не было, вы вкрутили светодиодную лампочку в светильник, и она продолжает слабо светиться в выключенном состоянии – стоит попробовать следующее:
- заменить выключатель с подсветкой на обычный;
- убрать подсветку (перекусить провод, который идет к лампочке подсветки);
- вкрутить в светильник одну лампу накаливания, на которую будет поступать «лишнее» напряжение. Ценность такого способа сомнительна, так как противоречит идее экономии электроэнергии;
- установить дополнительный резистор с сопротивлением от 50 Ом и мощностью 2-4 Вт, который можно приобрести в магазине. Его подключение выполняется параллельно лампе в плафоне под потолком либо в патроне, и место установки обязательно изолируется термоусадочной трубкой. Таким образом, напряжение не будет идти на светодиодную лампочку, она не будет светиться после отключения, но подсвечивание выключателя останется.
Светодиодные лампы могут гореть при выключенном выключателе в силу специфичности своей конструкции. Так, в состав драйвера светодиода входит конденсатор, способный накапливать электроэнергию. Такая особенность конструкции светодиодных лампочек не позволяет им гаснуть сразу после выключения, и они продолжать слабо светиться.
Не рекомендуется приобретать изделия неизвестных производителей. Они будут работать некорректно и недолго и гореть после отключения. Кроме того, брак изделия может принести вред глазам из-за мерцания, белой цветовой температуры (вместо заявленного теплого света) и др.
Если электропроводка старая, то она подлежит замене. В данной ситуации лучшее решение – это доверить электрику работы по ее проведению.
При неправильном подключении нуля и фазы нужно выполнить переподключение: фазу – на выключатель, а нулевой провод – на лампочку.
Устранить проблему можно покупкой резистора, изготовленного из специальных материалов, препятствующих накоплению тепловой энергии.
Почему дешевые лампы мерцают
Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.
Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.
Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами
Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.
И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.
На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.
А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.
Современные светодиодные лампы всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.
А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.
Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.
Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать
Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.
Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.
В таком случае рабочий цикл выглядит следующим образом:
- Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
- Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
- Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.
Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.
Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается
Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.
И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.
Почему мигают энергосберегающие лампы
Проникшись идеей экономии электроэнергии, человек выбросил все имеющиеся в доме привычные старые лампы и поставил энергосберегающие. И как же неприятно, когда они вдруг начинают мигать.
Лампочки мигают по-разному
Мигают энергосберегающие лампы при разных обстоятельствах:
- при включенном выключателе постоянно мигают;
- в момент включения и некоторое непродолжительное время после;
- периодически;
- даже когда выключатель выключен.
Лампа выключена, но мигает
Почему мигает энергосберегающая лампа, ведь по идее в сети нет напряжения? А дело, оказывается, не в лампе, а в выключателе с подсветкой светодиодной или неоновой. И вот почему:
- Силовые контакты замыкаются, как только мы выключаем выключатель.
- Лампа, подсвечивающая, начинает гореть.
- Электрический ток очень небольшой величины из сети транзитом проходит через лампу, люстру с энергосберегающими лампочками на потолке и опять возвращается в сеть. При этом конденсатор в электронной схеме энергосберегающей лампочки подзаряжается и лампочка вспыхивает.
- Конденсатор мигом разряжается и опять все повторяется по кругу. Вот и весь секрет мигания выключенной энергосберегающей лампы.
Вывод: нельзя совмещать выключатель с подсветкой и энергосберегающую лампу. Даже если вас не раздражают мигания, то подумайте о том, насколько быстрее износится ваша не такая уж дешевая лампа. Из-за большого числа запусков, она быстро израсходует заложенный в нее ресурс и максимум месяца через 2 ее придется выбросить.
Могут быть и другие причины, а именно:
- ошибки, допущенные при монтаже электропроводки;
- лампа, выпущенная недобросовестным производителем.
Мигает лампочка при включенном выключателе
Как только включается свет, лампочка начинает мигать. Явление очень неприятное, а в чем же его причина:
- Уровень напряжения в сети насколько низкий, что пускорегулирующее устройство энергосберегающей лампы не может запустить ее в работу. Если так, то берем мультиметр, подносим к розетке и измеряем напряжение. Если есть отклонение от нормального (220 В) от 5%, обращаемся в компанию, занимающуюся электроснабжением, с жалобой на несоответствие качества поставляемой электроэнергии установленному стандарту. Ведь со строя могут выйти не только лампочки, но и бытовая техника.
- Пусконаладочное устройство энергосберегающей лампы неисправно. Здесь не остается ничего другого, как купить новую лампу, т.к. старая ремонту не подлежит.
- В сети наблюдаются скачки напряжения. Все претензии к электроснабжающей компании, если, конечно, вы не выполняете сварочных работ, включив в сеть дома сварочный инвертор. Тогда причина в нем, да и делать этого нельзя.
Энергосберегающая лампа мигает после включения
Такое явление наблюдается, когда у вас стоит энергосберегающая люминесцентная лампа, имеющая электромагнитную систему пуска. При такой неисправности энергосберегающих ламп люминесцентных, как сработавшийся стартер, происходит замедленный запуск. Задержка до 10 сек. еще допустима, но если больше, то меняйте стартер.
Устраняем проблему №1
После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
Заменить выключатель на модель без подсветки или поставить другие лампы.
Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.
Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
Тщательно изолируем все участки без изоляции
Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике
Важно только чтобы он подключался параллельно лампе
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть
На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.
Третья причина
Вполне возможно, что электропроводка в вашей квартире уже устарела. Для старой проводки характерны повреждения изолирующего слоя, что приводит к утечкам и скачкам напряжения в домашней сети. В результате энергосберегающая лампочка моргает.
Решение проблемы
Необходимо засучить рукава и затеять капитальный ремонт в квартире. Это нужно сделать, не только чтобы убрать мерцание осветительных приборов. Старая проводка может не только вывести из строя электроприборы, но и спровоцировать пожар в квартире. Вот так, задавшись вопросом, почему моргает лампочка, можно подвигнуть себя на ремонт, который откладывался долгие годы. Конечно, заметив моргание осветительных приборов, не нужно сразу отрывать обои и штробить стены. Сначала попробуйте другие способы избавления от проблемы.
