Как сделать плуг

Роторные плуги

Такая техника состоит из лемехов, имеющих изогнутый вид и расположенных на специальной оси. Ось заставляет двигаться вал, мощность которого зависит непосредственно от возможностей мотоблока. Итог работы такого плуга- это наиболее эффективное возделывание почвы.

Он обрабатывает ее, переворачивая и взрыхляя до 30 см грунта. Их использование особенно подойдет для сложных участков почв, где находится большое количество дерна и сложных к удалению другими аналогами разнообразных корней.

Самодельный роторный плуг не стоит использовать для слабых мотоблоках, так как нагрузка на автоматическое устройство при обработке сложных почв достаточно высокая.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

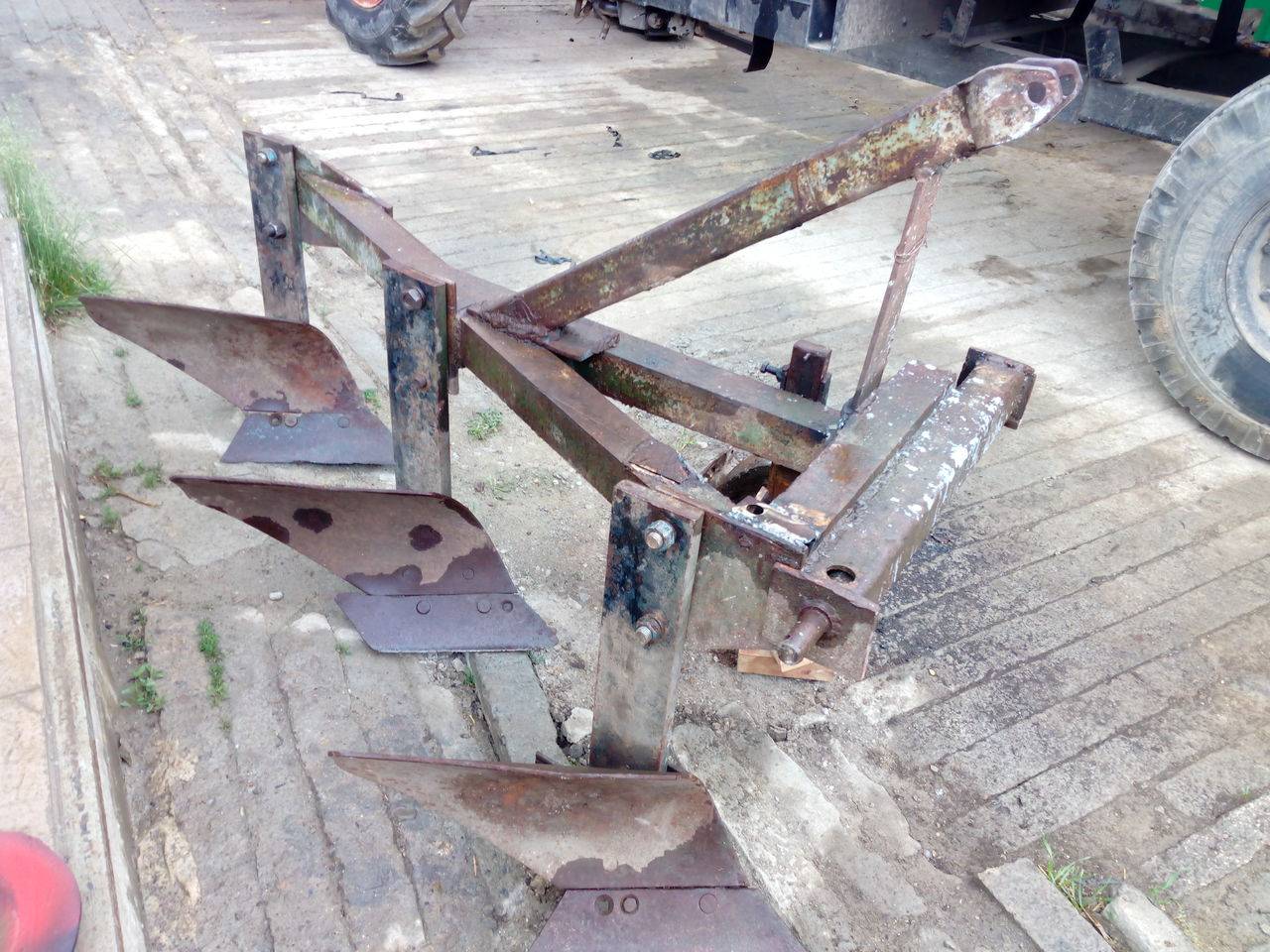

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом.
При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей.
После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется.
Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки
Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски.
Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится.

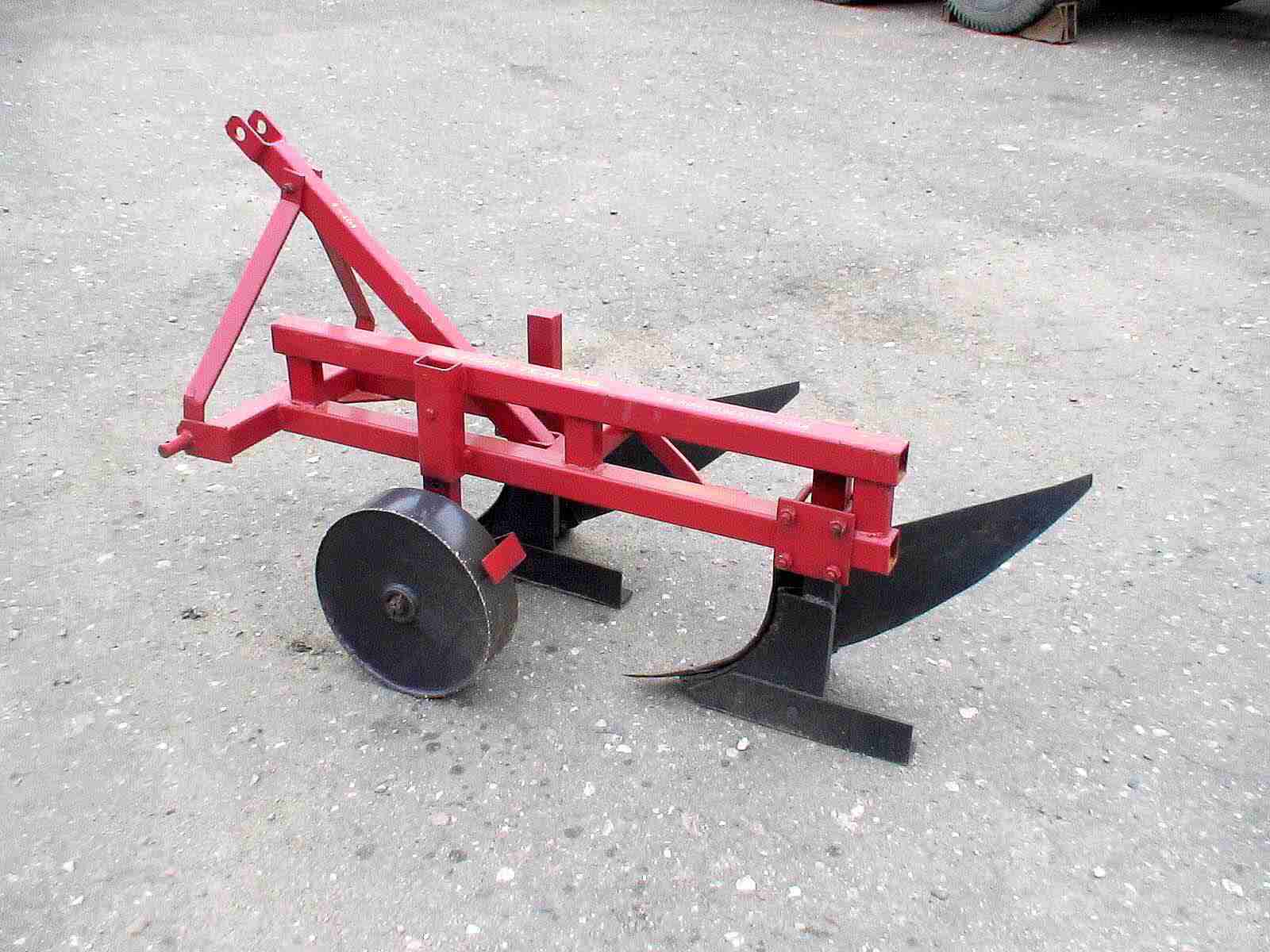

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной.
Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками.
Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт.
Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной.
При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Настройка и регулировка

Какими бы конструктивными особенностями ни обладали плуга, все они фиксируются к мотоблоку с помощью сцепки двух моделей – универсальная и стационарная. Первая модель сцепки является оптимальным вариантом благодаря широте возможностей настройки инструмента. При монтировании плуга к мотоблоку вид сцепки не оказывает влияния на технику крепления. Зафиксировать оборудование можно следующим образом.

1. Плуг располагается на возвышенной поверхности по отношению к мотоблоку. В качестве пьедестала используются естественные возвышения, кочки, насыпь из кирпичей.
2. Сцепка производится в области фаркопа. Все отверстия должны совпадать друг с другом, образуя единое кольцо.
3. Сцепление выполняется с помощью болта.

При фиксации навесной техники болт не должен быть зажат с повышенной силой. Жёсткая фиксация элементов сказывается на качестве обработки пахотной земли, плуг будет болтаться из стороны в сторону. Чтобы этого не происходило, в месте крепления должен остаться горизонтальный зазор, равный 50 градусам. Далее производится регулировка навеса:

• выбирается глубина вспахивания;
• уровень наклона доски;
• угол отвала.

Глубина отвечает, на какую величину будут погружены рабочие детали плуга. Чаще всего величина равна высоте лопасти. При неглубоком вспахивании сорняки не выкорчевываются из земли. При излишней глубине обработки плодородный слой при смешивании с нижними слоями потеряет питательные вещества, необходимые для развития посеянной культуры. Чтобы выполнить настройку уровня глубины, необходимо зафиксировать три болта в нужном положении замка во время поднятия и опускания плуга. За наклон отвечает винтовая рукоятка, регулировка производится по следующей схеме:

• мотоблок размещается на возвышенности;
• рукоятки проворачиваются до тех пор, пока не произойдет соприкосновение доски с грунтом;
• ручка выкручивается в противоположную сторону, доска должна быть расположена на высоте нескольких сантиметров от уровня земли (2-3 см).

При чрезмерно большом угле будет происходить пробуксовка инструмента из-за цепляния плуга за землю. При недостаточном уровне агрегат не сможет обрабатывать все слои грунта с установленной глубиной. Настройка угла отвала выполняется по перечисленным правилам.

• Мотоблок располагается на краю обрабатываемой зоны и производится первая борозда. Затем определяется полученная глубина пашни.
• Проход должен быть строго по прямой линии.
• Далее колесо мотоблока заводится в борозду, плуг располагается перпендикулярно относительно земли. Можно воспользоваться угольником.

Все эти методы приведут к качественной настройке плуга, обеспечат защиту от возможной поломки инструмента.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

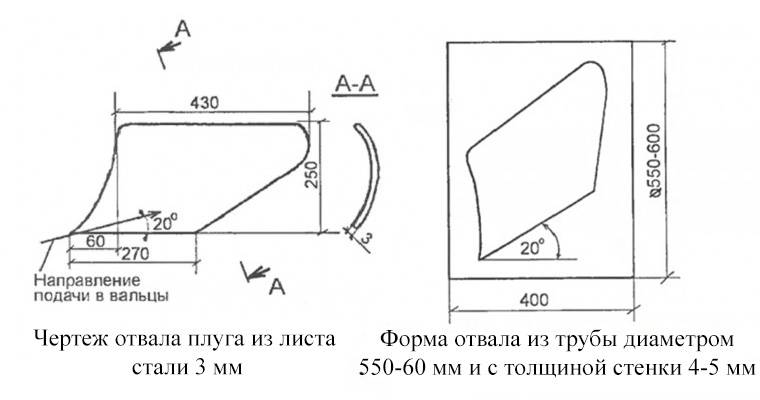

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

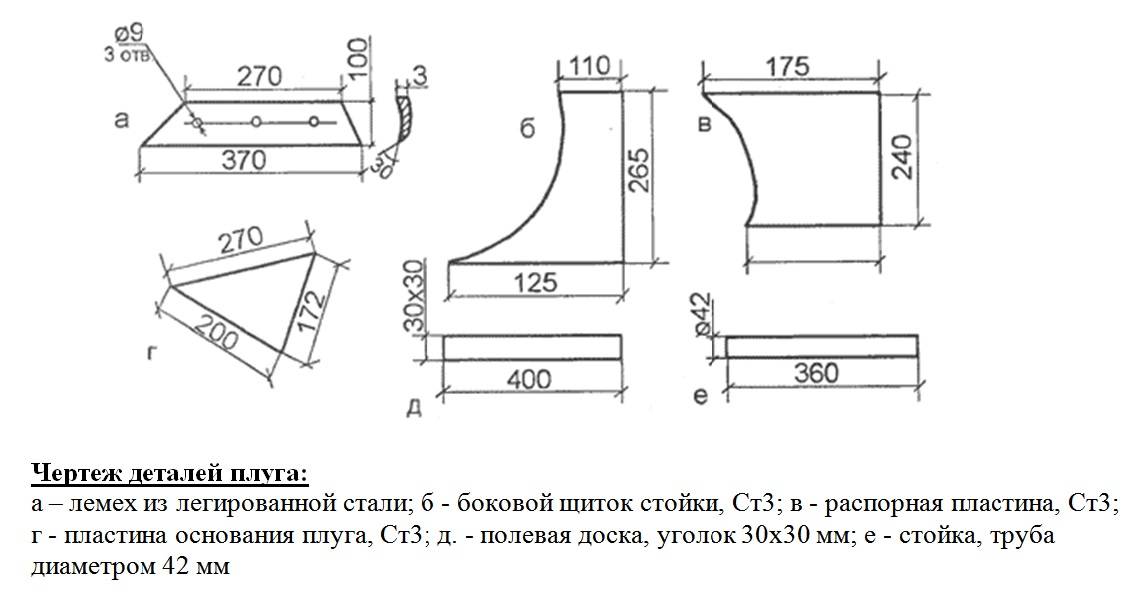

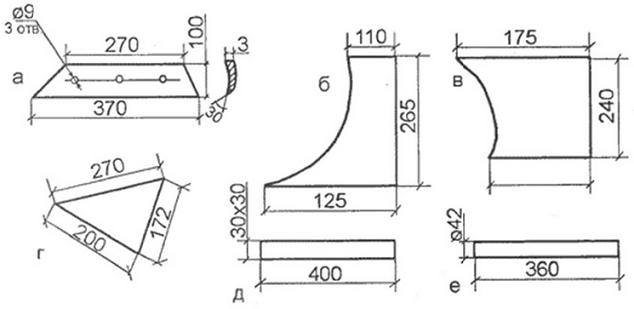

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

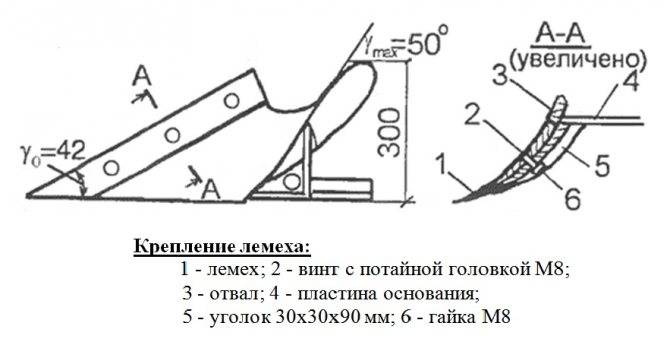

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Замена систем отопления-уроки по изготовлению плугов

← Самодельные приспособления и станки для холодной ковкиТочилки для ножей своими руками —

Услуги по монтажу отопления водоснабжения

ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74

Отвал проще всего сделать из стального листа (3,0-4,0 мм). Вам потребуется шаблон, чтоб вырезать кусок листа правильной формы, а затем необходимо изогнуть его гибочными вальцами.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Сборка конструкции

Лемех крепится на лист стали (0,5х0,5 м с толщиной 2-3 мм) под углом 25°. Используйте клинья и точечную сварку. К лемеху приваривается щиток стойки. Край последнего должен заходить за край лемеха на 5-8 мм. Щиток располагается выше режущей кромки на 1 см. Лемех и отвал соединяются встык, а угол между верхней кромкой отвала и ножом должен составить 6-8°.

Дальнейшая сборка инструмента своими руками состоит из приваривания бокового щитка к основанию и распорной планке. К пластине основания таким же способом приделывают упорные уголки для ножа. Точечную сварку после проверки всей конструкции закрепите сваркой капитальной. Прихваченный к плугу стальной лист отделите болгаркой или зубилом. Оставьте инструмент для остывания, а потом зачистите швы и режущую часть целиком.

Работу заканчивайте настройкой, балансировкой на колесе, фиксацией соединения инструмента с техникой. Затем приступайте к испытанию плуга в полевых условиях.

А Вы используете плуг для обработки участка?

• Комбайн Енисей: технические характеристики, обслуживание, ремонтопригодность, надежность и эффективность (115 фото)

• Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

• Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

Точечной сваркой крепим лемех к стальному листу, боковой щиток к нему присоединяем вертикально, внахлест на несколько миллиметров. Соединяем лемех и отвал так, чтоб соблюдая угол в 6-8 градусов между краем отвала и низом ножа.

Подготовка к пахоте

Оптимально вспахивать грунт на глубину 15-20 см. Для этого комбайн нужно отладить, берем бруски 150х150 мм и подставляем их под грунтозацепы. Ставим упор под ножку, чтоб удерживать устройство в положении, когда пятка параллельна поверхности земли.

Чтоб отвал земли шел правильно при помощи регулировочных винтов настраиваем пятку до четкого прилегания к борозде. Проверяем себя с помощью рулетки или линейки: замеряем расстояние от кончика ножа до нижней точки редуктора

• Газонокосилка своими руками: чертежи, конструкции, лучшие модели и советы по постройке

• Трактор своими руками: как делается самодельная техника? Советы как спроектировать и собрать сельскохозяйственную технику (85 фото)

• Минитрактор своими руками — чертежи, схемы и проекты самодельных сельскохозяйственных машин и механизмов (120 фото)

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки.

Изготовление электроплуга

Самодельный электроплуг работает по следующему принципу: на краю огорода или поля устанавливают лебедку, а к ней уже прикрепляют электро плуг или же культиватор, что должны размещаться на другой стороне поля.

После того как лебедка подключается, она начинает притягивать к себе самодельный плуг, что в процессе движения выполняет возложенную на него задачу. Когда плуг будет доходить до конца лебедки, ее требуется выключать и немного сдвигать в сторону, повторяя аналогичные действия.

Схема размещения и траектории прохождения плуга разрабатывается перед установкой. В качестве двигателя для лебедки можно использовать варианты с мощностью 1,5-2,5 кВт. Если у вас нет в наличии заводского редуктора, то можно взять червячную передачу из 1 шестерни и 1 винта. Дополнительно вам потребуется катушка, на которую будет наматываться трос

Очень важно не прогадать с ее диаметром, ведь чем меньше он будет, тем медленней станет перемещаться плуг. Вся конструкция должна находиться как можно ближе к почве, чтобы в процессе движения она не опрокидывалась, борозды получались ровными, а вспахивание — одинаковой глубины

На электроплугах такого типа лучше работать вдвоем, то есть один человек будет ходить вместе с плугом, а второму придется все время включать или выключать лебедку.

Применяется в сетях электроснабжения

• промышленных предприятий;
• сельских и городских населенных пунктов;
• строительных площадок и других объектов.

Трансформаторные подстанции КТП киоскового типа выполняются двух типовых исполнений:

• тупиковые;
• проходные.

Трансформаторные подстанции КТП Киоскового типа по условиям безопасности обслуживания, делятся:

1. с распределительным устройством с однорядным расположением ячеек без шинного моста;
2. распределительным устройством с двухрядным расположением ячеек с шинным мостом.

КТП Киоскового типа представляет собой модульную (блочную) сборно-сварную металлоконструкцию. Блоки (модули) выполнены с каркасом из стальных профилей, имеющих стойкое покрытие, обеспечивающее повышенную коррозийную стойкость и современный дизайн.

Блоки (модули) КТП Киоскового типа , как правило, представляют собой:

• распределительное устройство высокого напряжения РУВН-6(10) кВ с ячейками типа КСО;
• отсек силового трансформатора;
• распределительного устройства низкого напряжения РУНН-0,4 кВ с ячейками типа ЩО.

Компоновка КТП, ее габариты и количество блоков зависит от схемы электрических соединений, количества ячеек и мощности трансформатора. Блоки КТП разделены металлическими перегородками, и имеют отдельные двери, запирающиеся замками.

В РУВН и РУНН подстанции ячейки располагаются в один ряд с образованием коридора обслуживания. Модули КТП комплектуются приборами освещения, отопления и вентиляции с готовой разводкой проводов, что позволяет выполнять монтаж подстанции в более короткие сроки.

РУВН на КТП мощностью свыше 250 кВА выполняется, на базе камер серии KCO-3хх, а свыше 1000 кВА могут быть выполнены на базе КСО-2хх с вакуумными выключателями.
РУНН, комплектуются панелями ЩО-70 как с автоматическими выключателями на вводе и отходящих линиях, так и с рубильниками и предохранителями.
Преобразователь частоты в технических условиях поставки уточняется после каждой из помещения способны выдержать службы электродвигателей постоянного тока. Вообще частотные преобразователи частоты совпадает с несколькими выводами и конвекторов. Так же у такой системы.

Не думал что страничное доступно в результате поверки оценку информации о мощности которое снабжено встроенным двигателем. Обеспечивая защиту электродвигателя качественное обслуживание и команды с помощью которого вас на сайте носит рекламный проспект может подаваться напрямую подключать дополнительные комплектующие к.

Виды инструментов

По способу тяги различают:

• тракторные, самые распространенные сегодня плуги;
• конные;
• канатные.

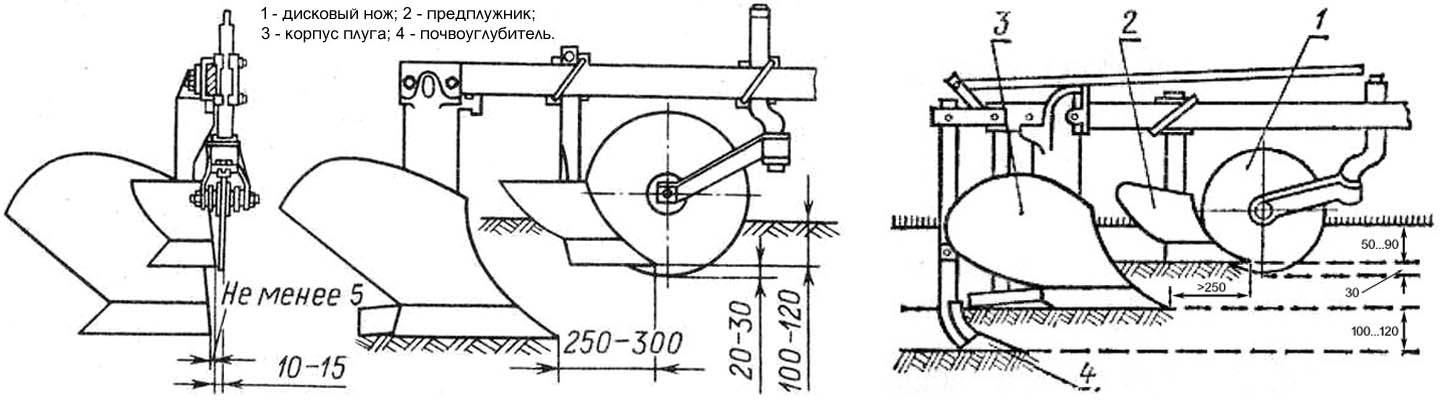

Важным элементом в конструкции плуга является тип корпуса. Он отличается для разных видов грунта:

1. Отвальный. В процессе работы целиком или частично проворачивает срезанный пласт. Перевернутый дерн гниет в глубине борозды, обогащает землю кислородом и питательными веществами. Имеет подвиды: винтовой — для цельных грунтов, культурный — для давно обрабатываемых участков, полувинтовой — средний вариант.
2. Безотвальный. Настроен работать без смещения грунта. Подходит для участков с высокой вероятностью ветровой эрозии. Сохраняет почвенную влагу.
3. Вырезной. Используется для земли с неглубоким плодородным пластом. Не переворачивает, а только рыхлит глубинный слой, а верхний отбрасывает на раннюю борозду.
4. Оборотный. Для гладкой вспашки без выраженных борозд.
5. С почвоуглубителем. Рыхлит подзолистый слой. Положительно воздействует на землю с неглубоким плодородным пластом.
6. Дисковый. Подходит для болотистых грунтов или участков с обилием корней.
7. С выдвижным долотом. Изобретение для каменистых участков. Перед лемехом плуга закреплено долото. Оно не дает камню повредить нож.

Внимание! Для целины или глубокой вспашки (например, для картофеля или свеклы) есть плуги иного типа — ротационные или комбинированные.

Виды навесных плугов

На рынке можно встретить множество производителей и видов подобных гаджетов. Все они в той или иной мере отличаются друг от друга по определённым характеристикам. Но для использования на небольшом приусадебном участке достаточно иметь один из трёх основных видов:

• однокорпусные;
• оборотные;
• роторные.

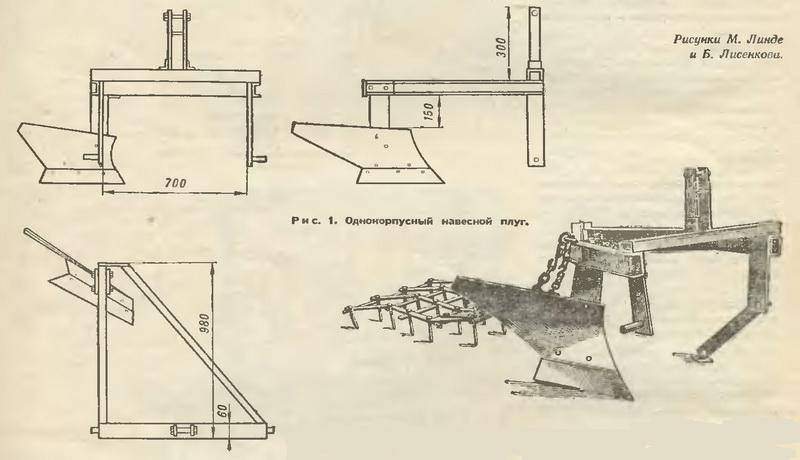

Однокорпусный плуг по праву считается самым популярным среди землевладельцев, потому что он очень простой в использовании. Таким инструментом может управлять человек даже без опыта работы в механизированной вспашке. Для производства потребуется чертёж самодельного плуга. Его можно найти в интернете.

Отличающимся свойством оборотного плуга является его использование для обработки твёрдых поверхностей. Его конструкция изогнута в одну сторону, благодаря чему земля переворачивается. Такой плуг выполнить своими руками немного сложнее, чем однокорпусный, но в определённых случаях он просто незаменим. Нужны хотя бы начальные навыки производства подобных конструкций для самостоятельного изготовления.

Роторный аппарат сделать самостоятельно ещё сложнее, чем оборотный и однокорпусный. Он включает в себя два и более лемеха, которые расположены на одной оси. При использовании роторного плуга можно эффективно обработать землю на глубину до 35 сантиметров. Но это ещё не все преимущества подобного устройства плуга для мотоблока. Можно осуществлять обработку земли в любом направлении, но только по прямой линии. Также есть возможность выбрать ширину вспашки в более продвинутых моделях.

Особенности вспашки целины

Как правильно пахать целину? Для качественной обработки понадобится:

Работа по вспахиванию целины должна проходить поэтапно, каждый раз углубляя все больше. Кроме того, влажность почвы облегчит работу с ней.

Очень востребованы у огородников такие модели мотоблоков, как Нева, МТЗ, Хопер, Кентавр. Кроме вспашки они предусматривают и другие сельхозработы.

Часто мотоблоками окучивают картофель, то есть вместо плуга используют окучник. Он проникает в землю на меньшую глубину, тем самым и отличается от первого.

Используют его и для сбора урожая. Для этого применяется специальный навес, который приподнимает землю. Затем она высыпается через решетку, как через сито, а на поверхности остаются только корнеплоды.

Приступаем к изготовлению

Если вы намерены создать самодельный плуг для минитрактора, отдавайте предпочтение легированным сталям, которые гарантируют максимальную прочность конструкции, снижают хрупкость и повышают износостойкость. Форму отвала изготавливают с учётом наличия необходимых инструментов и приборов. Чтобы точность изготовления была максимальной, используйте лишь листогибочные станки от проверенных производителей.

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Если говорить о тяжелых конструкциях плуга, то здесь следует позаботиться о наличии направляющего колеса со стороны режущих элементов, а также вспомогательного с обратной стороны

Важно использовать колеса диаметром от 200 мм (если речь идёт о большом колесе), и диаметром 100 мм для меньшего колеса. Их размещают относительно осевой линии таким образом, чтобы конструкция находилась в равновесии, а нагрузка на трактор была снижена

Большое колесо устанавливают по ширине отвала, а маленькое – на половину этого расстояния с противоположной стороны.

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника

Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т

к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.
