Регулятор освещения для лампы накаливания — принцип действия

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

• туристорная;
• симисторная;
• специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

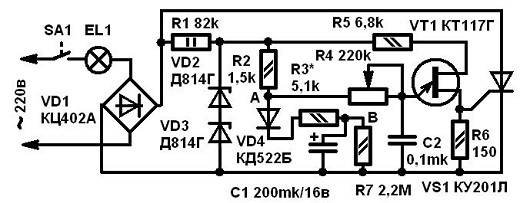

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

• лампа накаливания;
• 4 диода (для создания выпрямительного моста);
• туристор;
• конденсатор (10 мкФ);
• 2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

• дроссель;
• 2 резистора;
• конденсатор;
• диод;
• симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

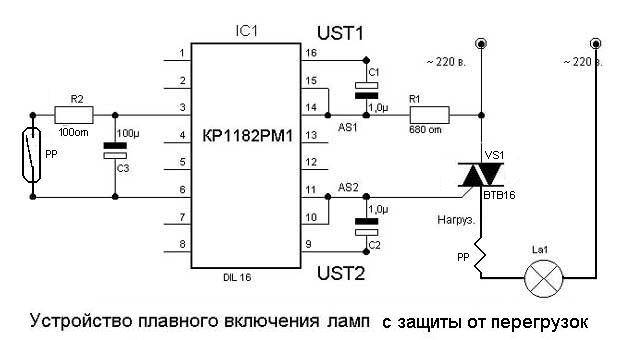

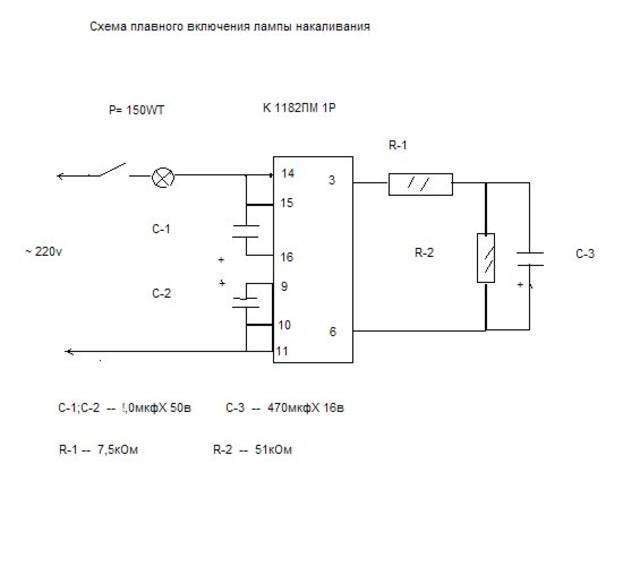

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

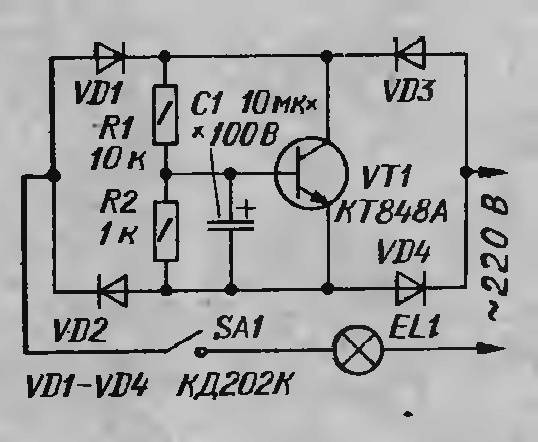

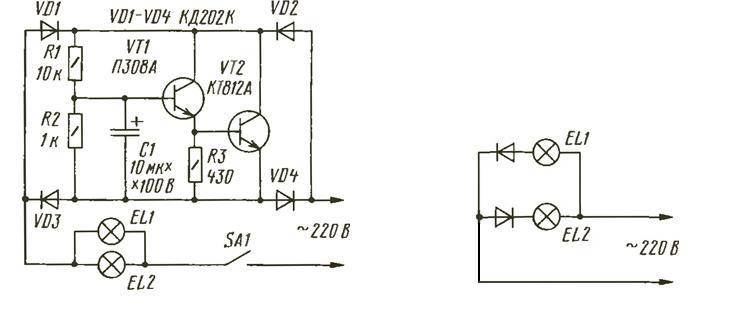

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

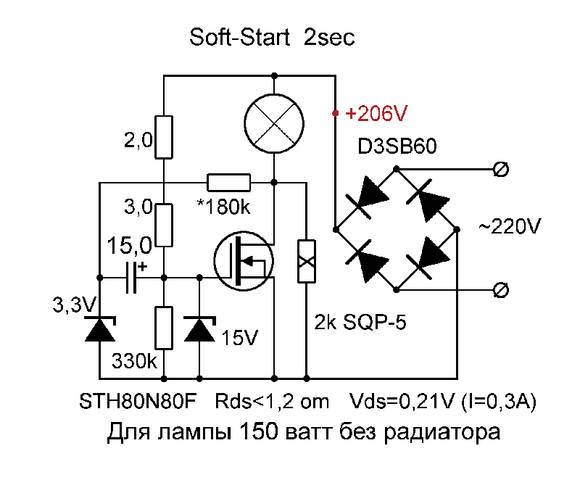

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

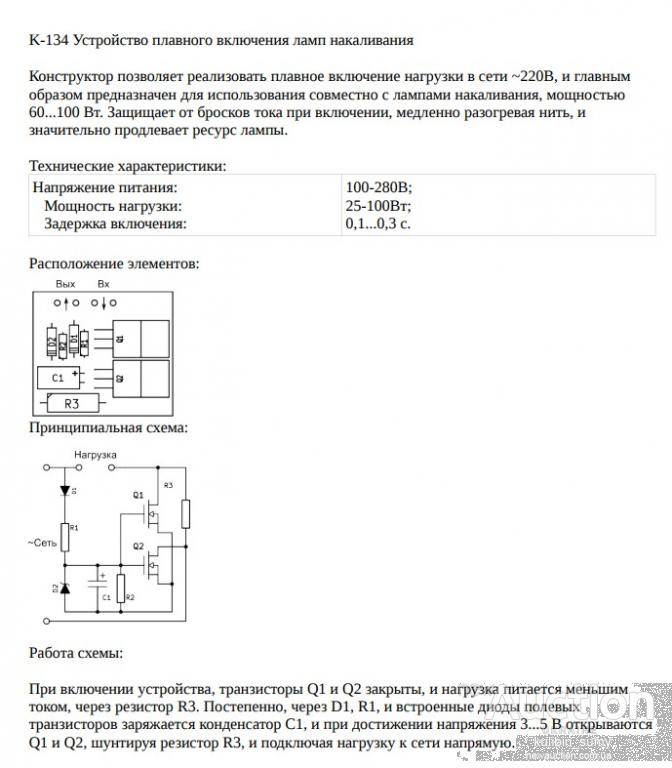

Устройства для постепенного пуска лампочек

Торговая сеть предлагает большой ассортимент разнообразных приборов, позволяющих осуществить пуск лампы накаливания постепенно. Все они отличаются по набору функций, качеству и цене. По внешнему виду это небольшие коробочки. Устройства промышленного производства подключаются к бытовой сети последовательно. По алгоритму работы они мало отличаются от блоков питания, но обладают меньшими размерами. Это позволяет поместить их под колпачок люстры, в подрозетник или распределительную коробку (самые мощные модели).

Чаще всего для каждого светильника приобретается отдельный прибор. Существуют блоки для нескольких ламп (люстр и подсветки). Целесообразно использование подобных приборов так же с галогеновыми лампочками и электроприборами, оснащенными ротором для запуска.

Блоки плавного включения не подходят для помещений с повышенным уровнем влажности. Каждый прибор подбирается в зависимости от нагрузки

Важно, чтобы было достаточно мощности для обслуживания всех источников света, для которых устройство предназначено. Для компенсации скачков напряжения желательно предусмотреть запас примерно 30%

Основные функции регуляторов

Функционал современных диммеров расширяется с каждым днем

Функциональность вариаторов напрямую зависит от конструктивных особенностей устройства. Наиболее простые диммеры, которые несложно изготовить самостоятельно, применяются лишь для плавной или ступенчатой регулировки интенсивности светового потока. Практически все современные и сложные модели, в которых применены микросхемы, имеют более широкий функционал, а именно:

• тонкая настройка;
• автовыключение групп освещения в запрограммированное время (экономия электроэнергии);
• продление срока службы ламп;
• обеспечение дополнительной безопасности жилища, путем создания эффекта присутствия хозяев, который достигается заранее запрограммированным включением (выключением) освещения и изменением яркости ламп;
• дистанционное управление группами освещения, посредством пульта ДУ, приложений в смартфонах, хлопков или голосовых команд.

В создании такого светового шоу диммеры тоже участвуют

Кроме жилых комнат светорегуляторами оснащаются театральные залы, концертные площадки, цирковые арены и прочие помещения в которых требуется плавная регулировка освещенности для создания соответствующих визуальных эффектов.

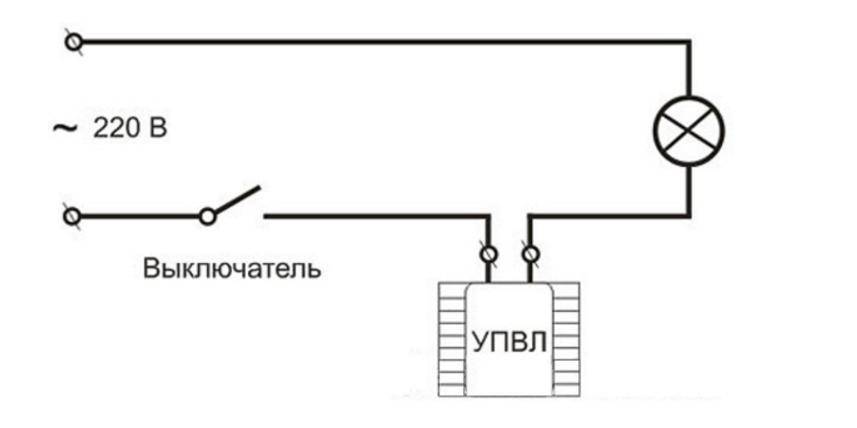

Схемы подключения ламп накаливания

Монтаж осветительных устройств с лампами накаливания осуществляется на основе следующего принципа: нулевой провод подключается к цоколю патрона, а выключатель подсоединяется к фазному проводу. Это позволяет выполнить заземление нулевого провода, что сделает случайное прикосновение к цоколю при замене перегоревшего источника освещения полностью безопасным для человека.

Схема включения ламп накаливания с одним или несколькими выключателями выглядит следующим образом:

Здесь нулевой провод подключен к лампе, а фазный провод – к выключателю. Для подключения одновременно нескольких осветительных устройств на один выключатель монтируют параллельное соединение с подачей на штепсельные розетки фазного напряжения.

При подключении люстры с количеством ламп от 2 до 5 можно использовать два отдельных или один двухклавишный выключатель, либо – специальный люстровый переключатель, позволяющий менять количество работающих ламп по собственному усмотрению включением только одной или одновременно двух клавиш. Для освещения помещений значительной протяженности применяют схемы подключения с размещением нескольких выключателей в разных местах.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

В чем различия диммеров?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Делаем своими руками устройство плавного включения

Ничего сложного в сборке нет. Даже человек, далёкий от работы с электричеством, сможет собрать регулятор самостоятельно. Главное строго следовать инструкциям и не торопиться.

Подготовительные работы

Для того, чтобы сделать плавное включение ламп накаливания на напряжение 220в, нужно, во-первых, держать перед глазами схему регулятора. Во-вторых, приготовить необходимые детали, которые можно поискать в ненужной аппаратуре, выпаять из схем. Тиристоры и симисторы встречаются в такой технике, как:

• Старые телевизоры.
• Дрели и перфораторы.
• Платы новогодней гирлянды.
• Бытовые и производственные фены.
• Зарядные автомобильные устройства.

Сборка регулятора

Наиболее популярны регуляторы с использованием симистора.

Он имеет пять так называемых p-n переходов и может пропускать ток в обоих направлениях. Когда он открывается, то пропускает через себя часть номинальной мощности. Это своего рода электронный ключ, при большем открытии которого потребитель получает больше мощности.

Итак, начнём по порядку. Нам дополнительно понадобятся:

• Резистор мощностью на 10 кОм.
• Динистор.
• Постоянный резистор на 100 кОм.

Сам симистор нужно выбирать под нагрузку, на которую будет подключено устройство для плавного включения ламп накаливания. Кроме этого, советуем предусмотреть в схеме радиатор, чтобы симистор не перегревался (а греться он может в самом деле сильно).

Делаем в таком порядке:

• Один провод питающей сети присоединяется к лампочке накаливания, другой – к выводу симистора.
• От этого же вывода сим-ра – к выводу переменного рез-ра.
• Второй вывод переменного рез-ра через динистор и потом рез-р (на 10 кОм) идёт на второй вывод сим-ра.
• Третий контакт сим-ра идёт на второй контакт лампочки.
• Третий контакт постоянного рез-ра (100 кОм) тоже на второй контакт лампочки.

Меняя положение регулятора, стоящего на переменном резисторе, мы меняем выходное напряжение, и лампочка накаливания разгорается пропорционально этой регулировке.

Таким простым способом мы собрали регулятор яркости лампы накаливания.

Перечисленные пункты можно использовать как краткую инструкцию. Но сначала рекомендуем ознакомиться с видео, из него мы и подготовили для вас выдержки, которые можно выписать, как напоминалку.

Советуем посмотреть видео:

Можно придать регулятору более фирменный вид, заводской, сделать его полноценным.

Рекомендуем посмотреть данное видео:

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 вольт является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 вольт схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

Виды галогенных ламп.

Существует множество видов и типов галогенных источников света.

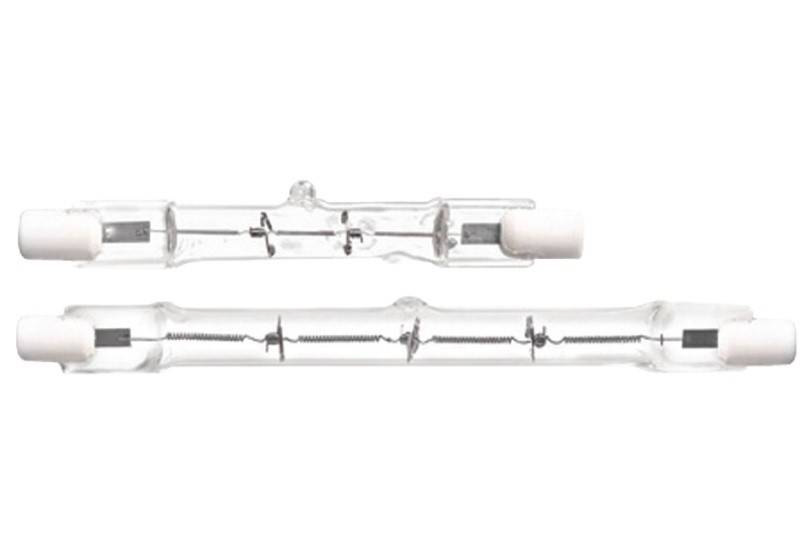

Линейные. Лампы в форме трубки. Используются для освещения больших площадей: складов, цехов, улицы. Используются в прожекторах. Такие источники света прочные, яркие, мощные. Но не энергоэффективные.

Капсульные. Компактные, небольшие, маломощные. Применяются для точечной декоративной подсветки, в автомобилях. Подходят к светильникам открытого типа. Могут использоваться с отражателем.

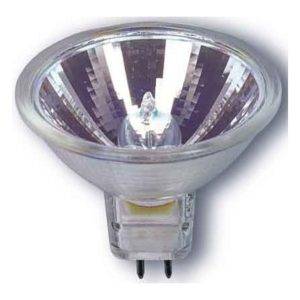

С отражателем. Состоят из миниатюрной лампочки с куполообразным отражателем. Такие светильники создают направленное излучение в заданное пространство. Отражатели бывают алюминиевыми или интерференционными. В первом случае тепло отводится вперед, а во втором – назад. Также выпускают источники света с отражателем с защитной крышкой. Используются для подсветки, настольных и настенных светильников, в подвесных потолках, автомобилях, прожекторах.

С внешней колбой. Предназначены для замены ламп накаливания. Выпускаются с типовыми цоколями Е14 и Е27, что позволяет вкручивать их в обычные люстры и светильники. Во внутренней кварцевой колбе размещается миниатюрная или трубчатая галогенная  лампочка. А внешняя стеклянная колба предназначена для защиты лампы от грязи, а человека от ожогов. Внешняя колба изготавливается разных форм и цветов.

IRC-галогенные лампы. Аналог ламп с отражателем, который покрыт особым составом, отражающим инфракрасное излучение. Наиболее энергоэффективный вид. Особое покрытие отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль. В результате растет температура вольфрама и снижается теплопотери. В итоге уменьшается потребление электричества и возрастает срок службы.

Галогенные люстры. Миниатюрные, красивые лампочки – хорошая находка для оформления интерьеров. Рекомендуется использовать керамические патроны во избежание перегрева.

Низковольтные. Источники света, работающие от напряжения 6, 12 или 24 В. Самый распространенный вариант – 12-вольтовые. Подходят для освещения легковоспламеняющихся объектов и помещений с повышенным уровнем влажности. Применяют для безопасного освещения в музеях, точечной подсветки и т.д. Используются для работы в аккумуляторных приборах, транспортных средствах.  Подключаются через понижающий трансформатор.

ГЛ разделяются по типу цоколя. В зависимости от назначения, размера, конструкции лампы оснащают разными типами цоколей.

1. Для замены ламп накаливания служат галогенные с резьбовыми цоколями Е14 и Е27.
2. Линейные оснащаются разъемом R
3. Для автомобилей выпускают лампы с цоколем H/ HB: Н3, Н19, Н1, Н11; HB4, HB3 и др.
4. Низковольтные источники света оснащают штырьковым цоколем GU 5.3, G4, GY 6.35, GU10, G9 или G12 чтобы предотвратить их монтаж в сеть 220 В.

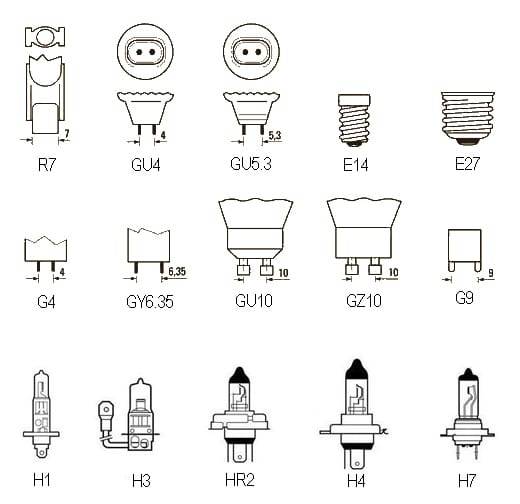

Типы цоколей.

Регулировка освещения в нескольких помещениях проходным регулятором

Проходные регуляторы освещения обычно применяются в частных домовладениях или многокомнатных квартирах. Для решения этой задачи, чтобы обеспечить регулировку света, могут применяться проходные переключатели.

Для возможности настройки яркости из разных мест проходное устройство надо установить в одной точке, а в другой монтируется поворотный диммер. Такая схема — одна из простых в плане реализации.

В одной точке помещения будет выполняться включение света или его выключение, а в другой будет производиться настройка параметра интенсивности.

Но в продаже можно найти современные модели устройств, с помощью которых выполняется проходное диммирование освещения. Речь идет о сенсорных регуляторах. Такие устройства обладают электронной начинкой, что позволяет синхронизировать работу одновременно нескольких устройств. Для управления процедурой регулировки посредством диммеров устройства надо предварительно подключить к так называемым спутникам. В зависимости от вида устройства их количество может составить от 5 до 10 штук.

Метки: освещение, плафон, плавный пуск

Комментарии 43

подскажите, а биполярный транзистор подойдёт сюда(КТ837Д)?

а печатку в спринте рисовал? если да, то можешь мне скинуть?

Вечером посмотрю на домашнем компьютере, если осталась то скину.

в качестве дружеской критики: 1. вместо никнейма лучше було бы оставить полигон для тепло-отвода, да и вообще развести плату так, чтобы травить не надо было, а можно было бы расчертить канц.ножом на изолированные площадки 2. провода к плате не паять, а присоединять разъемом — когда захотите улучшить девайс, можно было просто его заменить

Тепло-отвод явно лишнее…Транзистор мощный, а диоды в плафоне потребляют совсем чуть чуть. Оно выше температуры окружающей среды и не нагревается. По поводу разметки платы канц ножом — ну не люблю я такой колхоз. Лучше потрачу лишние пол часа — час, но сделаю все красиво. Разъем стоит, только не на самой плате, а на пяти сантиметровом отрезке проводов. Так удобнее размещать устройство под потолком — сначала прилепил как надо, а потом и провода соединил.

а каким способом ты травил плату? каким наносил на тексталит ее?

Дорожки наносил с помощью фоторезиста. Травил в растворе перекиси водорода, соли и лимонной кислоты.

а я помню, раньше лаком дорожки рисовал… травил в хлорном железе))) так уже не делают?))) ппц я отстал…

Ну лаком сейчас уже наверное точно никто не рисует, проще тем же ЛУТом сделать. А вот хлорное железо я сам до недавнего времени использовал, пока не узнал про способ с перекисью водорода — и достать проще, и дешевле, да и все вокруг не пачкает)))

а каким способом ты травил плату? каким наносил на тексталит ее?

ТекстОлит. А вообще-то — это стеклотекстолит.

ну все, с умничал…

Нравится быть не грамотным — оставайтесь…

а вы часто пользуетесь текстолитом? раз тут оказался стеклотекстолит… я думаю и так понятно, что это за материал… ошибка в названии — да, запомнил как правильно. но. ошибкой не считаю, что материал для плат называю просто текстолитом. думаю многие так и говорят, что б не удлинять и так понятное слово. это как всегда добавлять аккумулятор свинцово-кислотный в машине. думаю и вы не добавляете. стеклотекстолит = текстолит. суть того, о чем идет речь ничуть не меняется.

Дело в том, что текстолит — это ткань пропитанная клеем. Он коричневого цвета. www.ru.all.biz/img/ru/catalog/2068698.jpeg Он не металлизируется и не используется для производства печатных плат.

А стеклотекстолит — это стеклоткань пропитааная эпоксидной смолой, он светоложёлтого цвета. И свойства материалов сильно отличаются.

Ещё в качестве диэлектрика для печатных плат используют гетинакс — это бумага, пропитанная клеем. Тоже, кстати, коричневого цвета.

В бытовой технике часто используется гетинакс (ранее преимущественно, только гетинакс использовался). Стеклотекстолит стал его вытеснять пару десятилетий назад.

Да, я давно занимаюсь электроникой, 40 лет уже. Первую печатную плату разработал и изготовил в возрасте 12 лет, т.е. в 1982 году…

Причины преждевременного перегорания

Когда лампы с нитью накала включаются, по закону Ома при высоком сопротивлении холодной спирали пропорционально возрастает сила тока. В стандартной лампочке небольшой мощности в 55 Вт сила тока в доли секунды достигает 60 А. Когда вольфрам разогревается, ток моментально нормализуется. Момент включения – настоящее испытание для спирали накаливания.

Беда в том, что нет идеальных спиралей. В процессе эксплуатации металл выгорает неравномерно. Как следствие, в тонких участках вольфрамовой спирали в момент разогрева мощность тока максимальная, они вспыхивают и рвутся.

Срок эксплуатации спирали накаливания зависит от нескольких факторов:

1. качество контакта между патроном и цоколем, когда есть подгорания, возрастает риск короткого замыкания;
2. частое включение/выключение, такой режим эксплуатации не предусмотрен;
3. нестабильное напряжение, установлено, что изменение напряжения на 1% снижает срок службы спирали накаливания в 7–8 раз;
4. старые провода, изоляция со временем начинает осыпаться, снижается плотность соединения проводников;
5. вибрация, высокая влажность окружающей среды.

Что такое ШИМ?

ШИМ — широко-полюсная модуляция. Она используется для настройки параметра свечения диодных источников света. Принцип действия генераторного устройства ШИМ состоит в выработке высокочастотного тока, рабочий параметр составляет в районе 200 Гц. Эта величина необходима для функционирования диодной ленты или лампочек.

Процесс регулировки параметра яркости освещения выполняется в результате изменения величин:

• напряжения;
• ширины плюсового сигнала;
• времени плюсового сигнала.

На выходе генераторного устройства появляется электрический импульс, однако, параметр тока, а также его частота, остаются неизменными.

Основные выводы

Плавный розжиг светильников на основе светодиодов популярен в автоподсветке. Кроме того, медленное включение лед-элементов позволяется продлить срок их службы, независимо от места установки. Такое устройство можно купить или изготовить самостоятельно. В последнем случае оно обойдется гораздо дешевле. Для сборки потребуются следующие материалы и инструменты:

1. Паяльник с паяльными принадлежностями.
2. Основа для платы, например, кусок текстолита.
3. Корпус для крепления элементов.
4. Резисторы, транзисторы, диоды, конденсаторы и прочие полупроводниковые элементы.

Механизм прибора плавного розжига для светодиодов работает на принципе задерживания, возникающего в цепи «резистор-конденсатор». При этом существуют две основные схемы – простейшая и с возможностью регулировки времени зажигания. Последняя отличается от первой наличием двух резисторов с контролируемым сопротивлением. Чем выше его значение, тем дольше период медленного пуска, и наоборот.
