Обзор пластиковых труб для водопровода

Какие трубы выбрать

Поскольку сегодня легко можно найти трубы практически любого типа, попытаемся дать характеристики наиболее часто встречающимся и применяемым на практике.

Стальные трубы

Дешевые, прочные, но недостаточно долговечные, причина чему — низкая коррозийная стойкость. Декларируется, что срок их службы 25 лет, но на практике уже через 5-6 лет начинают забиваться ржавчиной, в слабых местах появляются дефекты. Ни в современном водоснабжении, ни в отоплении практически не применяются.

Стальные оцинкованные

Немного дороже стальных, прочные, срок службы до 30 лет (при умелом монтаже). Предпочтительнее монтаж резьбовыми соединениями, поскольку при сварке нарушается коррозионная стойкость. Срок службы уменьшается и при использовании фитингов из других металлов. Используются, в основном, в системах отопления.

Медные трубы

Дорогие, прочные, очень надежные, обладают антибактериальными свойствами. Их чаще соединяют пайкой. Монтаж неотожженных труб затруднен. Отожженные можно соединять с помощью обжимных фитингов, но прочность в этом случае уменьшается.

Медные трубы – отличный, но дорогостоящий выбор при монтаже систем водоснабжения

Поливинилхлоридные трубы (ПВХ)

Прочные и морозостойкие. Применяются, преимущественно, как напорные трубы для водоснабжения водотехнических сооружений (бассейны, аквапарки), в энергетике, химической промышленности и т.д. Монтируют их с помощью специального клея. Из-за наличия в составе этого материала хлорида, применять их в домашних системах водоснабжения не рекомендуется.

Полиэтиленовые низкого давления (ПНД)

Дешевые гибкие трубы для водоснабжения из полиэтилена. Не ржавеют, легко монтируются, но есть у них и минусы:

• нельзя нагревать выше 70С;
• при отрицательных температурах становятся хрупкими;
• фитинги для них довольно дороги.

Полиэтиленовые трубы – демократичный способ организации водоснабжения

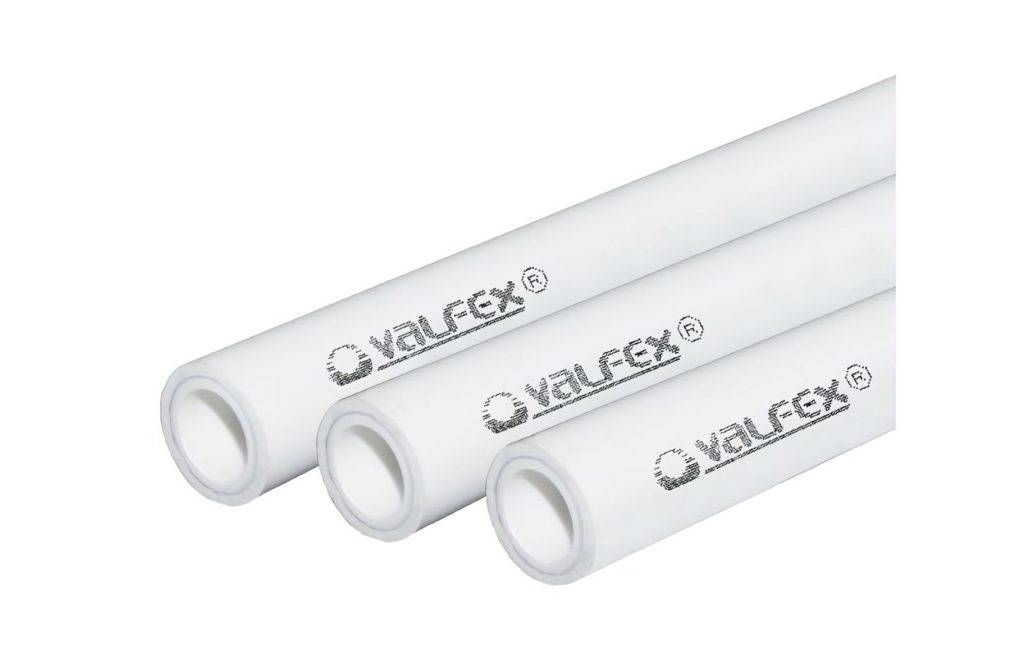

Полипропиленовые трубы (ПП)

Довольно дорогие, долговечные, но не очень прочные трубы для питьевого водоснабжения. Специальные многослойные полипропиленовые трубы выдерживают температуру до 120С, однако фитинги для них (тоже из полипропилена) выдерживают обычно максимум 75-90С. Они не боятся замерзания, хорошо смотрятся при монтаже.

Стоимость в соотношении «труба-фитинги-монтаж» считается самой демократичной. Но и у этих труб есть минусы:

• они практически не гнутся;
• при монтаже нужен специальный паяльник, соединения неразборные;
• нельзя монтировать при температурах ниже +5С;
• переходные фитинги «металл-пластик» дороже обычных в десятки раз.

Полипропиленовые трубы и фитинги

Металлопластиковые (МП)

Не самые дорогие, надежные, но не очень прочные трубы. Держат температуру до 90С, не боятся замерзания, хорошо гнутся, хорошо выглядят, для монтажа нужен минимум инструментов. Считается, что это едва ли не лучший вариант для самостоятельной модернизации системы водоснабжения.

Основные недостатки:

• боятся внешних ударов, могут сломаться при неаккуратном сгибании;
• фитинги порой раскручиваются от температурных перепадов воды.

Металлопластиковая труба

Надеемся, что статья реально поможет вам выбрать наиболее приемлемый вариант для модернизации системы водоснабжения в квартире или доме.

Как выполняется монтаж цельного водопровода

Всю водопроводную систему можно собрать поэтапно. Вначале должна быть разработана схема прокладки с учетом мест расположения основного оборудования и элементов системы

Важно учесть размеры и количество всех объектов. Также на схеме указывается способ прокладки и направление труб.

Если речь идет о замене устаревшей водоснабжающей системы, то нужно отключить подачу воды и демонтировать все трубы. Затем помимо труб ПВХ нужно подготовить ножницы с системой контроля угла резки, очиститель для мест соединения, клеевой состав и кисточки для него.

Если труба ПВХ имеет большой диаметр, то нужно применять роликовый резак. После того как трубы раскроены, а сечение торцов расположено при этом под прямым углом к стенкам, нужно обработать их посредством ножа для удаления фасок или напильника.

Разновидности полипропиленовых труб по сферам применения

Как таковых, наименований труб из PP всего три. Это:

• PN10;
• PN20;
• PN25.

Но этого вполне достаточно для того, чтобы полностью заменить технологически устаревшие металлические трубы.

Тонкая труба PN10 со сроком службы порядка 50 лет используется для прокладки холодного водопровода, монтажа теплых полов, что уверенно можно отнести к отопительным системам, устройства безнапорных ливневых и ассенизационных коммуникаций. Диаметр (внешний) варьируется от 20 до 110 мм. Внутренний диаметр пластиковых труб (PN10) составляет от 16 до 90 миллиметров.

Более подробные таблицы с указанием всех необходимых вам параметров по пластиковым трубам отечественного и импортного производства, можно найти на нашем сайте.

PN20. Труба с меньшим сроком полноценной эксплуатации (до 25 лет) и меньшим внутренним диаметром при одинаковых с PN10 наружных размерах. Но эти недостатки компенсируются большей толщиной стенок – до 18.4 мм. Вследствие чего номинальное внутреннее давление увеличено до 2 Мпа, то есть практически в два раза. К тому же, такие трубы можно использовать для полноценного отопления, так как температура горячей воды в них может составлять 80-90 градусов. У PN10 этот показатель не превышает 45 градусов.

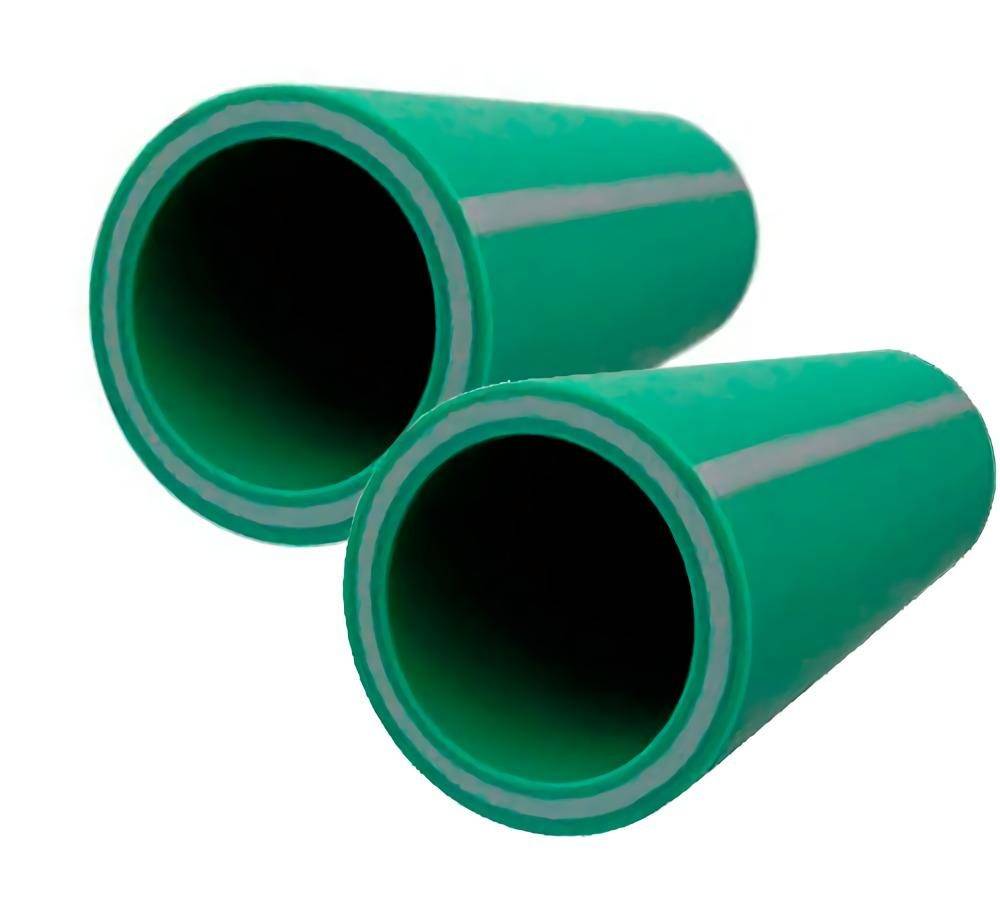

Трубы PN25. Изделие, армированное стекловолокном или алюминиевой фольгой (пленкой). Срок эксплуатации данных труб зависит от внутреннего давления и температур носителя. Технические характеристики выглядят следующим образом:

• Давление – 2.5 Мпа;
• Наружный диаметр – 21-80 миллиметров;
• Внутренний – 13-50 миллиметров;
• Толщина стенок – 4-13.4 миллиметра.

Соответственно, стоимость пластиковой трубы изменяется в зависимости от названных характеристик.

Достоинства и недостатки труб PP

К основным положительным качествам этих современных труб относятся:

• Экологическая безопасность;
• Длительный срок эксплуатации – до 50 лет;
• Устойчивость изделий из полипропилена к замерзанию (имеются в виду внутренние носители) и последующему размораживанию. PP трубы имеют особенность расширяться при воздействии низких температур и возвращаться к прежней форме без разрушения и изменения оболочки;
• Быстрый и удобный монтаж коммуникаций;
• Высокая устойчивость к агрессивному химическому воздействию;
• Внутренние части таких трубопроводов не подвержены коррозии, а также засорам и заиливанию (при правильной укладке);
• Относительно небольшая стоимость.

К условным недостаткам следует отнести:

• Чувствительность к частым высокотемпературным перепадам;
• Нежелательно использование в пожароопасных помещениях.

Ответ на этот вопрос достаточно прост, но очень важен. Для обеспечения наиболее эффективной работы любого из указанных нами ранее трубопроводов, то есть его пропускной способности.

Особенности монтажа

Для монтажа водопровода понадобятся не только трубы, но и дополнительные элементы для их стыковки и подключения различных кранов, смесителей и других точек водоразбора. Соединительными элементами являются:

• муфты для стыковки;
• переходники, соединяющие изделия разного диаметра;
• уголки, позволяющие сменить направление прокладки трубопровода;
• крестовины и тройники;
• обводы для устройства обхода преграды;
• заглушки;
• шаровые краны;
• клипсы для крепления водопровода к стенам.

Соединения, не подлежащие разборке во время эксплуатации водопровода, называются неразъемными. Их выполняют с помощью пайки или сварки.

Разъемными являются соединения с точками потребления воды — кранами, смесителями, вентилями. Такие соединения позволяют производить ремонт или замену приборов потребления без нарушения конструкции водопровода. Их выполняют с помощью элементов соединения, снабженных резьбой.

Все составные части трубопровода следует покупать от одного производителя. Кроме этого понадобятся два основных инструмента — паяльник (сварка) и ножницы для резки труб.

Монтаж начинают от точек водоразбора и идут к центральному вводу. Приборы-потребители присоединяют с помощью переходников с резьбой. Для аварийного перекрытия воды рекомендуется перед каждой точкой ставить шаровый кран.

Участки водопровода, проходящие через стенки квартиры, защищают с помощью кожуха. Для этого можно использовать трубу с большим сечением, чем суммарный диаметр прокладываемых изделий. Подключать каждую линию к коллектору стоит через аварийный кран.

На вводе нужно поставить фильтр для грубой очистки воды, но перед стиральной машиной, бойлером и другими приборами не помешает установка дополнительных фильтров. Под горячую воду надо делать отдельную разводку из соответствующих труб.

Процесс пайки начинается с установки паяльника на прочное основание и подбора калибров, которые одновременно будут греть наружную сторону трубы и внутреннюю поверхность соединительной детали. На торце трубы режется фаска под углом 45…60°, и изделие вставляют в свой калибр. Муфта надевается на свой калибр, на панели управления паяльника выставляют соответствующие параметры, и запускают процесс нагрева.

При достижении требуемой для пайки температуры прозвучит сигнал. Изделия быстро достают из калибров и вставляют трубу в муфту на заранее отмеченную маркером глубину, после удерживают соединение в течение 10–15 секунд, не проворачивая. После этого стык считается готовым.

О высоком качестве сварки свидетельствует равномерный бортик вокруг стыка. Если его нет или он неоднородный, в процессе работы водопровода в этом месте образуется протечка. Чтобы свести брак в работе к минимуму или вообще его не допускать, застройщик может закупить комплект материалов с небольшим запасом и сделать одну или две тренировочных пайки.

Устройство водопровода из полипропиленовых труб является оптимальным решением. Соотношение цена/качество, дизайн, срок службы у них лучше, чем у труб из металла. А выполнить монтаж с использованием специальных инструментов сможет каждый владелец жилья.

Мне нравитсяНе нравится

Маркировка и технические характеристики

Для выбора труб под собственные нужды не обойтись без умения читать маркировку материала. Ее располагают вдоль изделия и пишут много характеристик.

Как правило, первым идет торговая марка, затем тип материала. Этот параметр имеет много значений, некоторые из них следующие:

• PPH — обозначает гомопропилен. Указывает на высокую прочность и надежность, подходит для транспортировки воды;
• PPB — маркировка блоксополимера. Он предназначен для применения в промышленных целях: прокладка коммуникаций, теплых полов;
• PPR — изготовлено из рандомсополимера. Основным назначением таких труб является подача холодной либо горячей воды;
• PPS — обозначает особый материал для использования в сложных условиях, устойчивый к воздействию высоких температур.

Следующий параметр указывает на отношение наружного диаметра к толщине стенки. Чаще всего оно обозначается тремя вариантами аббревиатур — S, SDR, PN. Значение SDR можно рассчитать по формуле 2S + 1, где S обозначает серию. Она указывает, во сколько раз допустимое давление превышает рабочее, под которым подается наполнитель.

Чем меньше SDR, тем толще стенка трубы — это значит, что из двух изделий большие нагрузки выдержит то, у которого SDR меньше.

С другой стороны, толстостенная труба обладает меньшей пропускной способностью. Для водопроводных систем использование труб со значением SDR больше 9 экономически невыгодно. Аббревиатура PN используется редко, ее значение определяет толщину стенок по трем категориям:

• 1.0 — тонкостенная;
• 2.0 — средней толщины;
• 2.5 — толстостенная.

Кроме этого PN используют для указания номинального давления — PN (2.5) означает 25 бар.

Следующая характеристика — классы, указывающие рабочее давление, при котором трубопровод из данного материала послужит 50 лет. Всего таких классов пять, а их значения находятся в техпаспорте на изделие.

По своему вкусу владелец жилья может выбрать цвет труб. Их изготавливаю в следующей цветовой гамме:

• белый;
• серый;
• зеленый;
• черный.

Если труба армированная, это будет отражено в маркировке:

1. Al — обозначает алюминиевую фольгу.
2. FB, GF, FG указывает на стекловолокно.

В число основных характеристик входят также назначение и размеры пластиковых труб. Различают напорные и безнапорные изделия. По длине они изготавляются от 1 до 6 м. Толщина стенок тоже делается разной, поэтому водопроводы рассчитаны на работу при разных показателях давления.

Диаметр изделий из пластика варьируется от 12 до 630 мм, но в домашних водопроводах трубы с диаметром больше 50 мм не используют.

Применение тонкостенных полимеров ограничивается диаметром 25 и 50 мм, полиэтиленовые трубы идут любого диаметра, металлополимерные для разводки горячей и холодной воды — 16 х 2, а полипропиленовые используют с диаметром 25 и 30 мм. Для стояков подходят изделия с раструбами, что значительно облегчает монтаж.

Еще одной характеристикой полимерных труб является вес. Этот параметр зависит от толщины стенок, материала и длины изделия. Один метр трубы с наружным диаметром 16 мм и толщиной стенки в 2 мм тянет на 100 грамм.

Температурные характеристики считывают по классу, указанному в маркировке, и по цветовым полосам:

• красная разрешает применять трубы для транспортировки горячей и холодной воды;
• синяя — только для холодной жидкости с максимальной температурой +45°С.

ПВХ

Трубы из поливинилхлорида (ПВХ, PVC) среди остальных пластиковых аналогов отличаются высокой прочностью на разрыв и низким коэффициентом линейного расширения. У этих изделий относительно невысокая рабочая температура (лишь до +450С), поэтому их рекомендуется применять только для ХВС. Однако ПВХ за счет добавок менее горюч, нежели полиэтилен и полипропилен.

Среди достоинств пластиковых труб для водопровода из PVC числятся:

• высокая ударная прочность;
• хорошая морозостойкость (спокойно переносят замораживание до -100С);
• устойчивость к кислотам и хлорным соединениям;
• отсутствие склонности к растрескиванию через несколько лет эксплуатации.

ПВХ не токсичен, вода в трубах из него не окрашивается и не получает постороннего химического привкуса. Допустимое давление в поливинилхлоридном водопроводе в зависимости от внутреннего диаметра и толщины стенок колеблется в пределах от 6 до 16 атм.

Состав полипропиленовых труб

Основной недостаток этого вида труб – плохая переносимость ультрафиолета и полная непереносимость высоких рабочих температур. Если по собранному из них трубопроводу водоснабжения пустить нагретую до +700С воду, то ПВХ начнет терять свою пластичность и постепенно разрушаться. Для ХВС и канализации это оптимальный вариант, а для отопления и ГВС стоит подобрать что-то иное.

Диаметр труб для водопровода в квартире

Выбор труб для водоснабжения в квартире не ограничивается выбором материала их изготовления – нужно еще и правильно подобрать диаметр изделий. Корректный выбор диаметра труб позволит создать надежную и функциональную систему (подробнее: “Как подобрать диаметр трубы для водопровода в зависимости от длины системы и её характеристик”).

Разумеется, увеличение диаметра труб влечет за собой и повышение стоимости системы, в то время как слишком узкий трубопровод не будет иметь достаточной пропускной способности. Лучше всего будет найти «золотую середину» и подобрать трубы оптимального диаметра для конкретной ситуации.

Рассчитывать диаметр водопровода в квартире нужно с учетом первоначального давления и степени его снижения по всей протяженности системы. Для измерения входного давления подойдет обычный манометр, но даже при его отсутствии можно получить примерные значения. Например, если в квартирах тремя этажами выше напор нормальный, то величина входного давления составляет минимум две атмосферы.

На изменение давления в трубопроводе оказывают влияние:

1. Количество различных соединений и фитингов.
2. Общая протяженность системы.
3. Наличие и количество поворотов.

Давление в трубопроводе не может быть ниже 0,6 атмосфер, а напор с учетом нормальной доставки к дальней точке системы должен иметь двукратный запас. Если, учитывая эти факторы, установить 12-мм пластиковые трубы, то единственным результатом будет гарантированное снижение эксплуатационных показателей системы.

Гораздо лучше подойдут трубы диаметром 16 мм – их будет достаточно для нормальной работы водоснабжения без потери характеристик. Чтобы точно рассчитать металлические или металлокерамические трубы для водоснабжения, используют специальные формулы, но они достаточно сложны, поэтому их используют разве что специалисты в данной отрасли.

Разводка трубопровода в квартире вполне может осуществляться по стандартной схеме:

1. В качестве стояков чаще всего используются трубы диаметром 1 или ¾ дюйма (25 и 20 мм).
2. Непосредственно разводка трубопровода осуществляется при помощи ½ или 3/8 дюйма (15 и 10 мм).

При подборе диаметра водопроводных труб для квартиры стоит учитывать следующие моменты:

Внутренний диаметр полипропиленовых труб не имеет непосредственного отношения к внешнему диаметру (полудюймовая труба может иметь просвет от 11 до 13 мм);
Размеры, указанные в дюймах, не отображают пропускную способность труб, что особенно важно при обустройстве трубопровода, включающего в себя как металлические, так и пластиковые элементы;
Перед тем, как устанавливать полипропиленовые трубы, нужно изучить технологию их сварки, для чего потребуется соответствующая инструкция.

Разновидности и особенности ПВХ труб

 Поливинилхлорид – это грамотное сочетание углерода, водорода и хлора, а также различных примесей, добавленных на этапе производства. Материал нетоксичен, допускает совместное использование с любыми жидкостями: от питьевой воды до кислот и масел.

На сегодняшний день известны две разновидности таких труб:

• ПВХ – используются для транспортировки холодной воды;
• ХПВХ – за счет увеличенного содержания хлора хорошо взаимодействуют и с горячей водой (подробнее: “Особенности труб ХПВХ и правила их использования”).

Когда речь идет о транспортировке промышленных жидкостей, эксплуатации при повышенном давлении и в нестандартных условиях окружающей среды, обязательно нужно использовать специальные стабилизаторы, увеличивающие ударопрочность и устойчивость труб к низким температурам. Стандартные водопроводы собираются из напорных ПВХ изделий, поскольку их главным преимуществом является возможность работы с высоким показателем давления в сети.

Рассматривая маркировку ПВХ изделий можно найти следующие разновидности:

• по размеру: большие, средние, малые;
• по радиусу изгиба: жесткие, гибкие, очень гибкие;
• по способу монтажа: наружные, внутренние;
• по типу рабочего давления: напорные, безнапорные, для разреженных жидкостей.

Особенности некоторых из этих разновидностей:

• водопроводы наружного типа монтируются из труб сечением в 9-63 сантиметра с предельно-допустимым давлением в 6-10 атмосфер;
• для безнапорных систем подойдут ПВХ трубы с сечением 11-63 сантиметра, работающие при давлении не более 0,16 МПа.

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

• расстояние до 10 м – D=20 мм;
• до 30 м — D=25 мм;
• более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

Диаметр труб наружного водоснабжения

Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

• до 10 м используют трубы с условным проходом 25 мм;
• до 30 м – 32 мм;
• более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

Неисправности, возникающие при эксплуатации

При эксплуатации металлического водопровода возникают следующие неприятности:

• шум и гудение в системе;
• коррозия трубопровода;
• протечки в местах установки фитингов.

Причиной гудения в трубопроводе может быть нарушение внутреннего диаметра, плохое крепление его при монтаже, износ прокладок. Это происходит и из-за резкого открытия или закрытия вентиля, перепада давления.

Дефектную часть трубопровода нужно заменить, поменять изношенные прокладки. Следует аккуратно обращаться с вентилями и кранами, надежно крепить трубопровод к стене и плотно закручивать резьбовые соединения, следить, чтобы они не ослабли.

В загородном доме, где питание сети происходит от водонапорного бака, может возникать гидроудар при закрытии вентиля. В такой системе полезно установить пневмогаситель.

Стальные водопроводные трубы, не имеющие защитного покрытия, подвергаются коррозии. В образовавшиеся трещины происходит утечка воды. Поврежденный участок вырезают и вваривают новый кусок.

Протечки в местах установки соединительной арматуры или подключения сантехнических приборов ликвидируют заменой прокладок, герметика на резьбовых соединениях, затяжкой резьбы. В случае повреждения корпуса фитинга устанавливают новый элемент.

Основные характеристики

С целью уточнения параметров пластиковых труб для водопровода пользуются приведёнными документами. Ниже рассмотрены общие показатели. Этой информации достаточно для принятия правильных действий при решении практических задач бытового водоснабжения. В сложных ситуациях обращаются за помощью в специализированное проектное бюро. В следующем перечне приведены международные обозначения термопластов:

• полиэтилен – PE;
• полипропилен – PP;
• хлорированный поливинилхлорид – PVC-C;
• сшитый полиэтилен – PE-X;
• полибутен – PB.

Прочностные

Специфическое название всех материалов этой группы («термопласты») обозначает способность после повышения до определённого уровня температуры к переходу в текучее состояние (сохраняется вязкость, нарушается форма). Стойкость пластиковых труб для воды к механическим воздействиям оценивают по нескольким параметрам:

• MRS – минимальная длительная прочность указывается в МПа. Она определяет уровень напора, который изделие способно выдержать без деформаций на протяжении 50 лет. Подразумевается режим эксплуатации, когда температура жидкости не превышает +20°С;
• РН – расчётное напряжение относится к тем же условиям. Но его вычисляют по формуле РН = МДП/К, где К – коэффициент запаса по прочности;
• МДД – максимально допустимое давление;
• S – серия, которая определяется по формуле С = РН/МДД;
• также приводят значения максимально допустимого напора при постоянном/переменном температурном режиме эксплуатации.

К сведению! Для поливинилхлоридных и полипропиленовых (PP-H) труб коэффициент запаса прочности должен быть не менее 1,6. Изделия из других термопластов создают с К≥ 1,25.

Изделия подбирают с учётом рабочего напора в соответствующей инженерной системе

Материал	Марка	Минимальная длительная прочность (MRS), МПа
Полиэтилен (PE)	63; 80; 100	6,3; 8; 10
Поливинилхлорид (PVC-U)	100; 125	25
Полипропилен гомополимер (PP-H)	100	10
Полипропилен блок-сополимер (PP-B)	80	8
Полипропилен блок-рандомсополимер (PP-R)	80	8 (текучесть контролируют на двух уровнях температуры +190°С и +230°С.)
Сшитый полиэтилен (PE-X)	–	8 (для всех типов сшивок)
Хлорированный поливинилхлорид (PVC-C)	250	25

Диаметры пластиковых труб для водопровода и другие габаритные размеры

Для разделения на группы применяют SDR(«стандартное размерное отношение»). Этот параметр вычисляют по формуле SDR=1+2S. Таким образом, по комплексному показателю можно дать оценку прочности и габаритам одновременно с учётом максимального рабочего давления МРД при температуре не более +20°C. В следующей таблице приведены данные для труб, изготовленных из непластифицированного ПВХ.

Средний наружный диаметр/отклонение в мм	SDR=41, S=20, МРД=0,5	SDR=26, S=12,5, МРД=0,8	SDR=17, S=8, МРД=1,25
Толщина стенки трубы/допустимое увеличение в мм
63/0,3	1,6/0,4	2,5/0,5	3,8/0,6
90/0,3	2,2/0,5	3,5/0,6	5,4/0,8
110/0,4	2,7/0,5	4,2/0,7	6,6/0,9
160/0,5	4,0/0,7	6,2/0,9	9,5/1,2

В сопроводительной документации указывают размеры расширяющихся частей труб и фитингов для правильного выбора комплектующих

Весовые и температурные параметры, классы эксплуатации

Чтобы упростить выбор, производители публикуют подобные таблицы

Если применить следующую классификацию, можно более точно учесть условия будущей эксплуатации.

Класс	Материалы	Положительная температура (°С)/Время сохранения целостности изделия	Особенности применения
Рабочая, лет	Максимальная, лет	Аварийная, часов
1	РР-Н; РР-В; PP-R; PE-X; PB; PVC-C	60/49	80/1	95/100	Горячее водоснабжение при температуре жидкости до +60°С.
2	РР-Н; РР-В; PP-R; PE-X; PB; PVC-C	70/49	80/1	95/100	Горячее водоснабжение при температуре не выше +70°С.
3	PVC-C; РР-Н; РР-В; PP-R; PE-X; PB	30/20	50/4,5	65/100	Системы «тёплый пол».
4	РР-Н; РР-В; PP-R; PE-X; PB	40/20	70/2,5	100/100	Низкотемпературные системы отопления типовыми радиаторами.
5	РР-Н; РР-В; PP-R; PE-X; PB	60/25 (80/10)	90/1	100/100	Высокотемпературные системы отопления.
6	РЕ; PVC-U	20/50	–	–	Холодное водоснабжение.

Важно! Приведённые сведения оценивают в комплексе с максимальным напором (рабочим), на который рассчитаны пластиковые трубы для воды.

Лучшие полипропиленовые трубы для водопровода

Производители, выпускающие полипропиленовые трубы для водопровода, используют полимеры с минимальной эмиссией органических веществ. Это обеспечивает отсутствие неприятного запаха у питьевой воды. Изделия при небольшом весе отличаются наличием толстых стенок. Это гарантирует акустический комфорт при эксплуатации водопровода.

Berke SDR7.4 PN-20

Турецкий бренд Berke выпускает продукцию на производственных мощностях компании Kaldi, расположенных в России. При производстве используется сополимеры третьего типа и PP-R 100. Это позволяет применять SDR7.4 при прокладке водопроводов с питьевой и технической водой.

Армирование стекловолокном обеспечивает минимальное линейное расширение, которое в 4 раза меньше, чем у аналогов конкурирующих фирм. Рекомендуется для монтажа систем с давлением до 20 PN.

Поставляется штангами длиной 4 м, что делает удобной транспортировку легковым и малотонажным грузовым автотранспортом.

Достоинства:

• Срок службы превышает 50 лет;
• Высокие прочностные характеристики;
• Возможность уменьшения количества опор при монтаже;
• Низкая цена.

Недостатки:

Упрощенный дизайн.

При небольшой толщине стенок, изделия имеют высокие прочностные характеристики, что увеличивает пропускную способность водопровода.

Pro Aqua Rubis SDR6 20

Производится российской компанией из отечественного сырья. Армируется композитным материалом на основе стекловолокна. В меньшей степени подвергается температурной деформации, что упрощает эксплуатацию водопроводов и увеличивает срок службы.

Задействована технология многослойной экструзии, которая позволяет стабилизировать линейные размеры. Показатели линейного температурного расширения на 75% меньше, чем у аналогов без системы армирования. Применяется при монтаже трубопроводов с холодной и горячей водой. Разрешенная температура теплоносителя – до 95ºС.

Достоинства:

• Высокая прочность;
• Простой монтаж;
• Рабочее давление до 20PN;
• Гладкая поверхность позитивно влияет на пропускную способность;
• Низкая цена.

Недостатки:

Отсутствие продольных линий на поверхности затрудняет центровку.

Valfex Aluminium, SDR 6 PN25

Продукция российской компании, предназначенная для хозяйственно-питьевого водоснабжения. На рынке присутствует с 2005 года. Внешний и внутренний слой линейки Aluminium изготовлены из PPR сополимера. Армирование – алюминиевой фольгой, разработанной специалистами Valfex. При изготовлении используется метод шнековой экструзии, который обеспечивает стабильную структуру полимера.

Монтаж производится по технологии раструбной полифузионной сварки. Рабочее давление может достигать 25PN. Рекомендуемая температура – 80 ºС, допускаются пиковые значения в 90 ºС. Толщина полимера 4,2 мм обеспечивает высокую степень акустического комфорта.

Достоинства:

• Низкое линейное расширение;
• Производитель дает гарантию 10 лет;
• Удобная форма поставки – прутья длиной 2 и 4 метра;
• Широкий ассортимент фитингов.

Недостатки:

Запах во время монтажа.

Banninger G8200FW032

Немецкие водонапорные трубы, изготовленные из PP-R сополимера с высокими показателями тепловой стабилизации. Имеют повышенную жесткость при транспортировке теплоносителя, нагретого до высоких температур, могут использоваться для горячего водоснабжения.

Армированы стекловолокном, что гарантирует низкое температурное расширение. Рекомендуемое рабочее давление 20PN. Толщина полимера 3,6 мм обеспечивает низкий уровень шума при работе водопровода. В каталоге производителя – полный спектр фитингов для прокладки горячего и холодного водоснабжения в частных домах, на объектах торговой и коммерческой недвижимости.

Достоинства:

• Хорошая устойчивость к химическому воздействию;
• Долговечность;
• Огнестойкость.

Недостатки:

• Завышенная цена;
• Зеленый цвет.

Металлопластиковый вариант: наружное применение

Два слоя пластика и слой металла между ними, наличие стального каркаса предполагает высокую надежность, стойкость к гидравлическим ударам и высоким температурам. Однако такие полимерные трубы для водоснабжения служат меньше, чем стальные – 35 лет, это немало. Крепиться и соединяются такого рода трубы с помощью фитингов. Минусы, что имеют такие водопроводные трубы умещаются в такой список:

• Избыток температуры заставит пластик плавиться и потечь;
• Фитинги требуют регулярного обслуживания;
• Стойкость к физическому воздействию на весьма низком уровне;

Такой вариант подойдет для загородного дома, но вот для квартиры такой выбор труб для водоснабжения мало практичен, лучше остановиться на пластике.

Монтаж пластиковых труб для водопровода

Монтаж пластиковых труб характеризуется определенными особенностями и имеет несколько разновидностей, в зависимости от использованного оборудования:

1. Стыковая сварка. С помощью данного вида монтажа соединяются трубы одинакового диаметра: происходит нагревание торцов труб, которые соединяются, и последующее сжатие с помощью специального пресса — ручного, аккумуляторного или электрического. Во время стыковой сварки в домашней условиях спайка труб происходит в процессе нагревания концов труб, отслеживая точность стыковки торцов.
2. Стыковая сварка с применением муфт и электрической спирали. Резистивный компонент нагревается и плавит концы пластиковых труб, обеспечивая хорошую герметичную спайку. Аппаратура для соединения настраивается автоматически, с помощью внесения на карту памяти всех данных, необходимых для монтажа — материал, диаметр труб, толщина стенок.
3. Фланцевый способ. Данный вид монтажа обеспечивает возможность дальнейшего разъединения труб: к концам труб привариваются специальные компоненты — фитинги — они соединяют трубы между собой с помощью болтов и герметичной прокладки.
4. С помощью компрессионных фитингов. Соединение труб происходит с использованием компрессионных фитингов — полимерных и бронзовых элементов, которые закрепляются на концах труб и монтируются между собой.

Монтаж пластиковых труб лучше отдать на обслуживание профессионалам, которые используют специальное оборудование и обеспечат надежную герметичность.
