Способы и схема укладки пирога под теплый пол

Технология изготовления

Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход

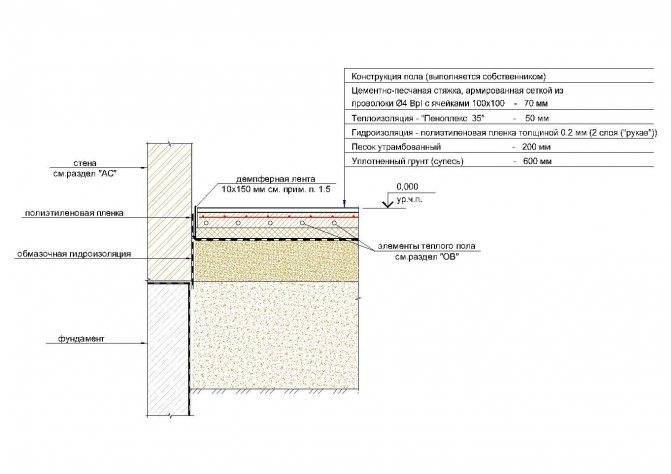

Укладка подстилающего слоя

Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.

К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:

Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
При использовании щебня на влажном грунте капиллярный подъем влаги исключен.

Песчано-гравийная подсыпка

Специальная установка с подачей воды для трамбовки песка

Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:

1. После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
2. Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
3. В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.

Устройство подбетонки и гидроизоляции

Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.

Рекомендации по устройству гидроизоляции заключаются в следующем:

1. При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
2. При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
3. Укладку мембраны ЕПДМ осуществляют в один слой.

Чистовая стяжка

Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.

Битумная гидроизоляция

Укладка утеплителя

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.

Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:

1. Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
2. С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
3. Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
4. Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.

Утепление пола пеноплексом

Армирование

Плавающая стяжка предполагает перед заливкой раствора заведение в помещение стояков инженерных коммуникаций – отопления, холодного и горячего водоснабжения, канализации.

Армирование

Варианты заливки бетона

Штукатурные маяки или металлические профили, которые используются при заливке раствора, позволяют повысить производительность выполняемых работ и получить качественное покрытие.

Особенность проведения работ заключается в том, что ходить по армирующей сетке в процессе заливки пола нельзя, поэтому существуют два способа выполнения работ.

При заливке раствора от дальних углов помещения в сторону двери, армирующей сетке внутри бетона придается необходимый уровень жесткости, поэтому свободные участки арматуры не смещаются. Это способ называется «дорожки».

Передвижение по участку заливки можно осуществлять при помощи трапов – установленных в ячейки сетки подходящих подставок из кирпича или бруса, на которые опираются доски.

Спустя 3-е суток можно производить финишную отделку пола.

Каркас пола

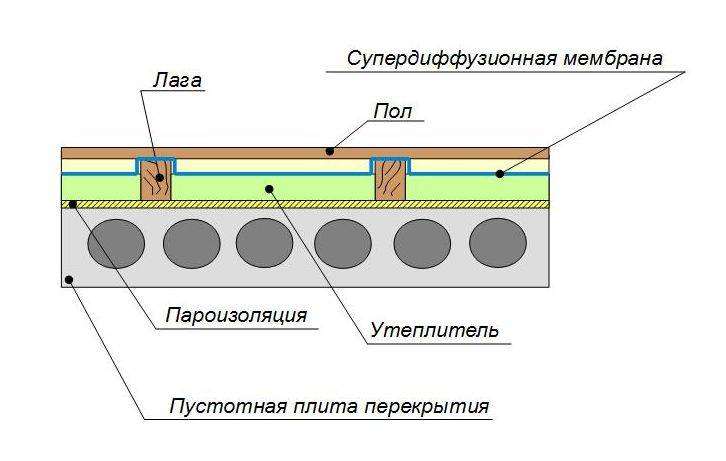

Основные элементы деревянного пола

Вначале изучим основные составляющие элементы и главные правила:

• Подпольное пространство от подкладок до доски пола должно быть не менее 1 см (и не более 25 см для полов на грунте). Это нужно для хорошей вентиляции внутри каркаса.
• Лаги – это поперечные бруски, которые служат основанием под дальнейшую обшивку досками. Они могут опираться на балки, бетонную плиту, столбики и даже на грунт (при использовании подкладок).

• Ширина лаг при укладке на плиту должна быть в пределах 80-100 мм  и 100-120 мм при укладке на столбики или балки. Толщина при укладке на плиту должна быть 25-40 мм, а при укладке на столбики – 40-50 мм.
• Балки – это горизонтально уложенные конструктивные элементы, которые выполняют несущие функции. Они имеют опоры минимум в двух точках на несущие стены.
• Столбики (подкладки) используют для выравнивания основания. Для лаг толщиной 40-50 мм подкладки устанавливаются каждые 80-110 см.
• Шаг укладки лаг зависит от толщины обшивки. К примеру, если вы используете самую тонкую половую доску 21 мм, то шаг укладки лаг не должен превышать 30 см.
• Оптимальнее всего использовать более толстую половую доску 35 мм, и делать стандартный шаг укладки в 60 см, особенно если вы собираетесь утеплять основание. Так вам не придется подрезать утеплитель по ширине.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

ЧИТАТЬ ДАЛЕЕ: Как подготовить пол под ламинат

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.

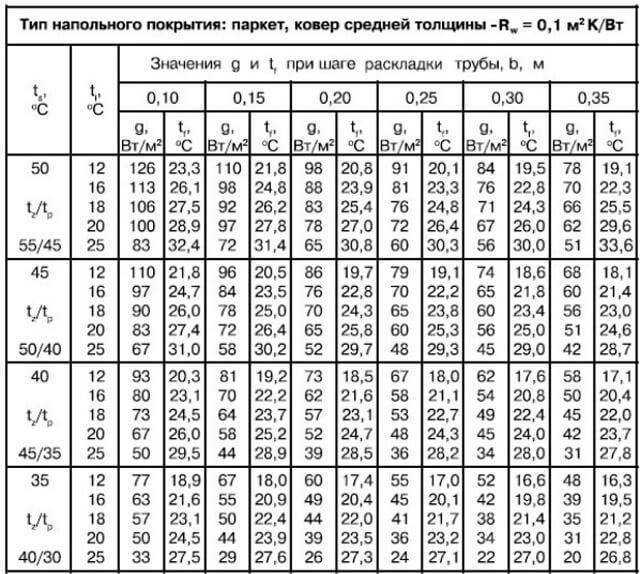

Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Выбираем маты

Существует несколько основных разновидностей матов для теплых полов, которые используются при монтаже данных систем. Они могут отличаться внешним видом, типом используемого для изготовления материала, функциональностью и т. д. Рассмотрим каждую из основных вариаций.

Маты для водяного теплого пола

Таблица. Виды матов для теплого пола.

Вид
Описание

Рулонные с фольгой

Этот вариант – наилучший в том случае, если теплые полы монтируются не на нижнем этаже и выступают в качестве дополнения к основной системе обогрева дома. Данные изделия выполняются из пенофола или вспененного полиэтилена, а сверху имеют покрытие из алюминиевой фольги. Благодаря верхнему слою они способны отражать тепло внутрь помещения, не выпуская его наружу

Поэтому при монтаже важно проследить, чтобы фольгированная сторона была направлена вверх. Также на таких матах трубы сами по себе не зафиксируются, придется все равно продумывать систему фиксации контура

Обычно его закрепляют на арматурной сетке, уложенной поверх слоя матов. Но зато это самый дешевый вариант своего рода утеплителя. Продается он в рулонах и может иметь толщину 2-10 мм. При укладке слоя из такого материала требуется проклеить швы между отдельными деталями фольгированным скотчем во избежание утечки тепла сквозь щели.

Маты с пленкой

Это пенополистирольные маты, которые дополнительно имеют слой из фольги, а также из полимерной пленки. Прокладку труб производить по такой поверхности проще, так как на пленке имеется разметка. Это отличный вариант матов для достижения высоких теплоизоляционных показателей. Маты могут быть выполнены в виде отдельных плит или панелей, соединенных друг с другом. Крепить отопительный контур все равно придется с использованием хомутов и армирующей сетки, уложенной поверх слоя матов.

Профильные монтажные

В основе все тот же пенополистирол, но штампуются они по-другому, и на них в процессе производства создаются специальные выступы – так называемые бобышки. Эти выступы могут иметь разную форму – от круглой до многогранной. Располагаются они на некотором расстоянии друг от друга и с определенным шагом, используются для фиксации труб обогревательного контура. В этом случае фиксировать систему подогрева пола отдельно не придется – трубы, зафиксированные между бобышками, все равно не смогут никуда сместиться во время заливки стяжки. Также такие маты оснащены замковыми соединениями на торцах, что упрощает их укладку. Слой из матов получится сплошным, без щелей и зазоров. Проложить на таких матах можно трубы, имеющие диаметр до 20 мм. Толщина самих матов может варьироваться в пределах 10-35 мм. Высота бобышек составляет примерно 20 мм.

Плоские

Есть также простые плоские маты из пенополистирола высокой плотности, имеющие толщину около 5 см. Они не подвержены механической деформации, не портятся со временем, крепкие и хорошо держат тепло. Отличный вариант для обустройства полов на первом этаже или в частном доме. Боятся воздействия цемента, и перед заливкой стяжки их придется покрывать пленкой дополнительно.

Как правильно выбирать маты для теплого пола

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

• основание;
• тепло– и пароизоляция;
• черновой пол;
• чистовое покрытие.

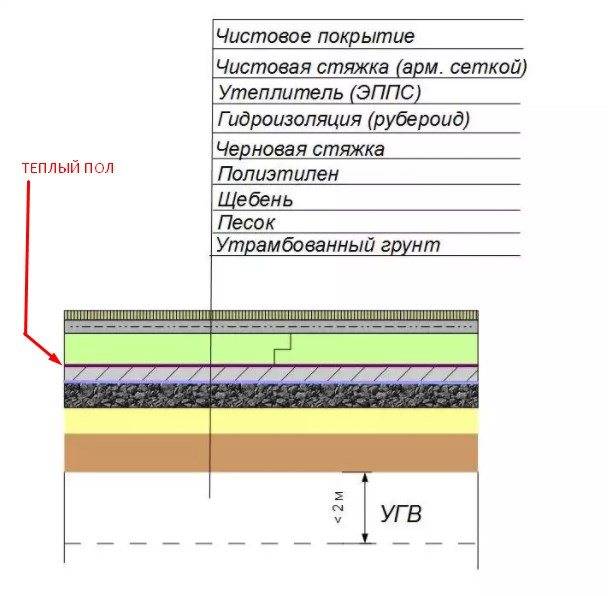

Схема слоев пирога бетонного пола

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

• высоких энергозатрат на отопление дома;
• излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
• подгнивания внутренних деревянных конструкций.

Роль ОСП в устройстве пола

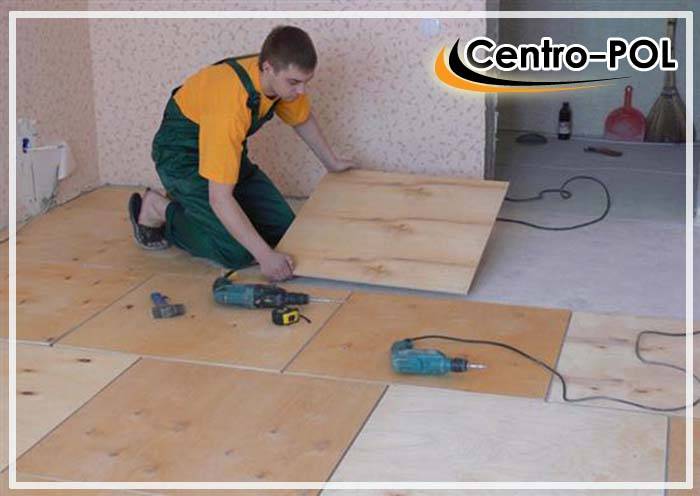

Укладка ОСБ или фанеры для выравнивания пола

ОСП или ОСБ используют для достижения одной из или всех 3 задач:

1. Чтобы выровнять пол и скрыть дефекты.
2. Дабы обеспечить хорошую звукоизоляцию. Многослойная структура успешно поглощает шум.
3. Чтобы утеплить пол и сделать качественную гидроизоляцию. Материал на натуральной основе отличается повышенной влагостойкостью и отлично сберегает тепло.

Особенности применения материала

ОСП (ОСБ) не всегда крепятся на пол. Если бетонное основание имеет большие перепады высоты или значительные неровности, плиты фиксируют на деревянных брусьях. Последние успешно выступают в роли лаг.

На относительно ровную поверхность ОСП (ОСБ) укладывают без использования лаг. Толщины одной плиты зачастую вполне достаточно, чтобы выровнять поверхность. Фиксируется ОСП (ОСБ) дюбелями или с помощью саморезов.

Материал отличается высокой влагостойкостью, но всё же впитывает незначительную часть влаги. Из-за этого он немного расширяется. Сжатие-расширение можно компенсировать, оставив меж плитами ОСП (ОСБ) зазоры (до 3 мм).

После укладки материала можно начинать отделочные работы. Хотя, не обязательно использовать плитку, ламинат или линолеум. ОСП (ОСБ)-материал сам по себе считается презентабельным тёплым покрытием для дома. Его нужно просто зачистить и покрыть несколькими слоями лака.

https://youtube.com/watch?v=-RDUYBM7u1k

Пирог пола из дерева

Основные принципы создания пирога пола из дерева – это точный расчет и выверка всех параметров. Не менее важен выбор древесины. Обычно в строительстве используются следующие ее виды:

• сосна может использоваться только в том случае, если доска не очень смолистая. Такой пол принесет в помещение очень приятный запах хвои;

• дуб – это наиболее надежный и долговечный материал;

• клен легок в обработке и влагоустойчив;

• лиственница по прочности сравнима с дубом, обладает природной защитой от насекомых. Самый дорогой вариант.

Дерево должно обязательно пройти обработку антисептиком от гниения и антипиреном, снижающим его горючесть.

Неомид Base Eco Proff – глубокопроникающий универсальный антисептик

Водяной

Устройство

Водяной теплый пол — это система трубопроводов, установленных в системе слоев пирога теплого пола.Для этого требуется укладка труб с горячей водой «змейкой», равномерно охватывающей всю площадь помещения.

Нагрев воды осуществляется либо автономно, при помощи котла (например, газового или электрического), либо подключается к системе ЦО, если имеется такая возможность. Характерной особенностью такой конструкции является более мягкий режим нагрева по сравнению с электрическим, температура воды не превышает 70-80 градусов, что безопасно в пожарном отношении, но вполне достаточно для обогрева, учитывая площадь излучения.

Еще одна особенность — большая тепловая инерция, после отключения такой пол остывает медленно. При этом укладка теплого пола под плитку своими руками в данной ситуации не отличается особыми трудностями.

Пирог

Решение вопроса, как правильно уложить теплый пол под плитку, начинается с правильного обустройства пирога.

Пирог водяного пола под плитку включает в себя такие слои:

1. Черновой пол.
2. Слой утеплителя, исключающий непроизводительные потери — нагрев чернового пола.
3. Гидроизолирующая пленка.
4. Сетка МАК.
5. Трубы теплого пола.
6. Слой стяжки.
7. Плитка.

Такой состав пирога наиболее подходит к бетонному черновому полу, поскольку для деревянных конструкций состав пирога меняется:

1. Черновой пол (настил из досок).
2. Обрешетка, толщиной с диаметр труб, обеспечивает желоб для безопасности труб.
3. Трубы теплого пола.
4. Цементная стяжка.
5. Плитка.

Для деревянных конструкций чернового пола нет смысла укладывать слой теплоизоляции, так как сама конструкция деревянного перекрытия, по сути, сплошной теплоизолирующий слой, а настил из досок обладает хорошими теплоизолирующими свойствами. Именно от этих моментов и зависит толщина теплого пола под плитку.

Инструменты и материалы

Для работы потребуются:

1. Трубы (лучше всего — металлопластиковые).
2. Соединительные фитинги.
3. Самоклеящаяся лента.
4. Арматурная сетка.
5. Цемент, готовый состав для стяжки.
6. Плитка, клей для плитки.
7. Гидроизолирующая пленка.
8. Ножовка по металлу.
9. Острый нож.
10. Молоток, пассатижи, емкость для замешивания цементного состава и т. д.

Инструментов может понадобиться гораздо больше, все зависит от их наличия, от принятой схемы работы и от навыков мастера. При этом теплый пол под плитку: технология и специфика будут непосредственно зависеть от данных факторов.

Укладка

Укладка плитки на теплый пол имеет в основе простые принципы. Этапы работ выглядят так:

Площадь помещения разбивается на зоны максимальной площадью 40 кв. м

Особенно важно, если помещение имеет сложную геометрию, вынуждающую использовать членение для получения более простых участков. Это необходимо для более удачного выбора размещения труб — змейкой или улиткой.
Укладывается слой утеплителя

Для наиболее качественной работы лучше всего использовать экструдированный полистирол, он не пропускает ни воду, ни пар, являясь прекрасным теплоизолятором. Кроме того, он довольно жесткий и прочный материал.
Укладывается слой гидрозащиты — лучше всего, полиэтиленовая пленка. Она не позволит воде из стяжки просочиться между плитами утеплителя и отсечет пар, просачивающийся во время отключения теплого пола сквозь стяжку.
Укладка армирующей сетки МАК, защищающей утеплитель и гидрозащиту при монтаже и заливке стяжки.
Монтаж трубопроводов. Участки труб крепятся к сетке для фиксации положения. Слишком жестко не крепить, возможны температурные деформации.
Присоединяются гофрированные вставки для компенсации температурных расширений, трубопровод подключается к воде и опрессовывается под давлением. (Как минимум — выдерживается несколько дней наполненным водой).
Заливка стяжки. В это время трубы должны находиться под рабочим давлением.
Стяжка выдерживается для высыхания, после чего на нее укладывается плитка.

Внимание! Монтаж теплого пола под плитку своими руками на деревянное основание примерно такой же, только вместо укладки утеплителя на пол набиваются рейки, образующие углубления для размещения зигзагов «змейки». Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями

При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева

Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями. При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева.

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочного перекрытия

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Предварительная подготовка: изучаем тонкости монтажа

Схемы укладки труб пола.

• делать проекты для теплого водяного пола лучше всего с привлечением специалистов в этой области, потому как они максимально точно рассчитают требуемую подачу тепла, мощность оборудования и схему кладки основных труб;
• осуществлять монтаж теплового водяного пола необходимо исключительно на ровную поверхность, только тогда распределение воды будет происходить эффективно и без застоев;
• чтобы получить максимально качественную теплоизоляцию, нужно делать подложку толщиной от 3 до 15 см, при этом ее плотность должна составить не менее 35 кг/куб. м;
• если площадь отапливаемого помещения составляет более 100 кв. м., то тогда потребуется разделить его на несколько площадок приблизительным размером в 35-40 кв. м. Благодаря этому удастся снизить температурную нагрузку на бетонную стяжку. Соответственно, переживать о том, что она растрескается, не придется;
• при монтировании труб для теплого пола вдоль стен нужно сделать отступ около 150 мм;
• по периметру помещения и между участками нужно обязательно проложить демпферную ленту, она будет компенсировать температурные колебания на бетонной стяжке;
• использовать трубы для создания водяного пола необходимо только прочные и гибкие. Отлично, если удастся найти бесшовные с диаметром около 20 мм;
• при прокладке труб нужно избегать создания лишних стыков, тогда удастся избежать возникновения протечек под полом. В идеале нужно соединять трубы только на выходе и входе коллектора;
• поверхность пола должна быть ровной и чистой, допускается наличие выступов и неровностей около 10 мм. Если же они больше, то нужно сделать черновую стяжку;
• там, где наблюдаются изгибы труб, не должно быть заломов, иначе циркуляция воды будет нарушена;
• осуществлять заливку теплого пола можно только после того, как полностью проверена и отлажена гидравлическая система;
• протяженность системы труб для теплого пола не должна превышать дину в 100 м, иначе эффективность сильно снизится.

Варианты монтажа

Особенности пирога на сухую стяжку. Слой сухой стяжки выполняют из сыпучего материала, на него кладут слой гипсокартона либо фанеры.

Внимание! В качестве сыпучего материала лучше применить керамзит, который отличается высоким уровнем теплоизоляции. Особенности укладки слоев под теплые полы в бане. Традиционно теплые полы для банного помещения кладут прямо на грунт

Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

Особенности укладки слоев под теплые полы в бане. Традиционно теплые полы для банного помещения кладут прямо на грунт. Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

На фундамент со столбиками для подпорки кладут гидроизоляционный рубероид двумя слоями.

Далее укладывают слой из подпорных балок, которые кладутся прямо на фундамент по краям, а в центре – на несколько столбиков. К балкам монтируют лаги, которые делают тоньше в центре на пару сантиметров. Данная процедура обеспечит наклон системе.

Снизу лаг на гвозди либо саморезы крепятся черепные брусочки. Бруски выкладывают буквой Т, чтобы уложить на них черновое покрытие.

На черновую поверхность укладывают утеплитель, подходящий для бани. Материал крепится к лагам посредством степлера.

Какая поверхность лучше подходит для основания пирога. Для водяного теплого пола подойдет любая поверхность.  В квартирах основанием служит плита перекрытия из бетона. В частном доме, как правило, пол укладывают на деревянное основание. Для монтажа водяного типа пола потребуется проверка качества перекрытия, оно должно выдержать нагрузку тяжелой конструкции.

Если планируется постройка нового здания, то идеальным выбором будет укладка пирога по грунту, который будут укладывать одновременно со строительством дома.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Пирог под сухую стяжку

Инструкция в данном случае будет следующей:

• По периметру всего помещения выкладывается слой демпферной ленты.
• На перекрытие укладывается песок или мелкий керамзит и разравнивается. Специалисты советуют использовать керамзитную основу, та как она лучше тепло изолирует, чем песок.
• Вдоль контуров труб выкладываются пластины из тепло распределительного алюминия. Чтобы передвигаться по уложенной системе, можно воспользоваться фанерными досками – мостками.
• Поверх выкладываем сухую стяжку, а именно: два гипсокартона, при этом перекрывая швы между рядами.

Как сделать стяжку для теплого водяного пола, детальное видео:
