Чертежи и способы изготовления самодельной металлической печки для бани

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

• необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
• слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
• в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
• отделка металлической конструкции должна обеспечивать проток воздуха;
• печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

• чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;

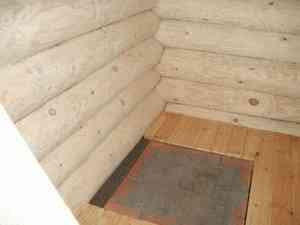

• основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
• стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
• эффективно топить печь из металла только в небольшом помещении;

• выбор места расположения источника тепла играет решающую роль для эффективности бани;
• вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
• после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Несложная металлическая печь-калорифер для бани

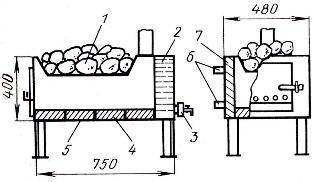

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

• Стальными листами (более 5 мм)
• Резаком (можно воспользоваться болгаркой)
• Сварочным аппаратом
• Трубы
• Камни и шамотный кирпич
• Металлические уголки
• Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

• Проще делать очистку от продуктов горения
• Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
3. Тут же можно приварить каркас ножек высотой до 15 см
4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

• требуемое количество кирпичей;
• мастерок, кельму;
• строительный уровень;
• емкость для замешивания раствора;
• затирку для швов;
• трубы для сборки дымохода;
• асбест, рубероид;
• дрель с насадкой миксер;
• дверцы для топочной камеры, зольника;
• металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

• бак с водой;
• дымоотвод с его отдельными элементами;
• топочную камеру;
• зольный ящик;
• дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

• песок, просеянный через сито;
• шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

Возведение фундамента

Процесс сборки фундамента:

1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
6. Замешать цементный раствор.
7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича.
Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию.
Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать.
После кладки каждого ряда его нужно проверять строительным уровнем.
Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки.

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

Разновидности металлических печей

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода – в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

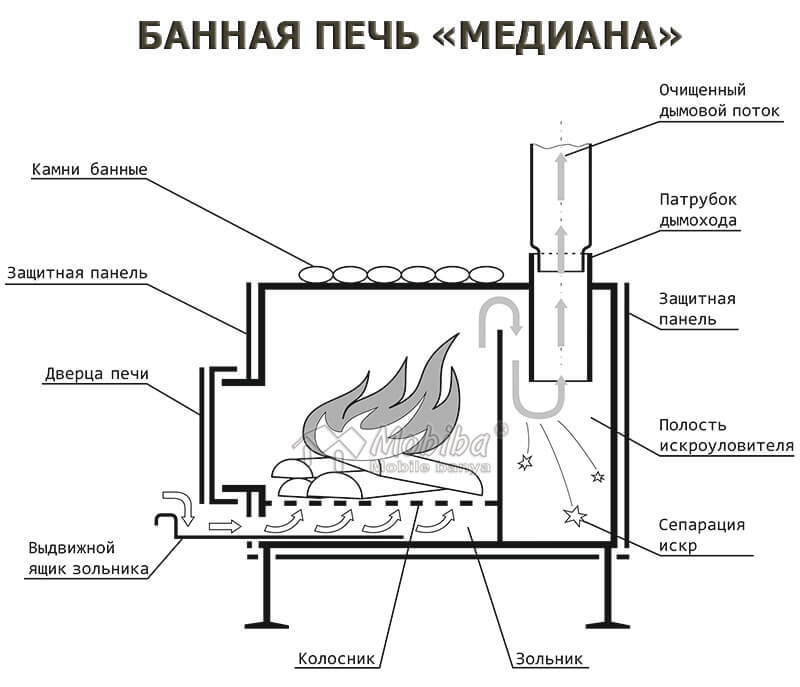

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Разновидности и рекомендации по выбору

Материал печи в первую очередь зависит от объёма бани. Рассмотрим несколько вариантов:

1. Просторной постройке с несколькими помещениями требуется кирпичная печь, которая способна отдавать тепло в течение длительного времени.
2. В парной скромных размеров с объёмом от 30 до 35 м3 можно установить печь с литым чугунным корпусом.
3. Для бани с самыми компактными размерами подойдёт и стальная печь.

Немаловажное значение имеет и материал, из которого выполнены стены бани. Сруб из берёзы или липы называют лёгким, из дуба — тяжёлым

Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине. Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется.

Таблица: мощность и вес камней для липовой, берёзовой и дубовой бани

Тип бани (высота потолка от 2,2 до 2,4 м)	Мощность (кВт/м3)	Вес камней (кг/м3)
Липовая	0,5	2,7
Берёзовая	0,7	от 3,6 до 4
Дубовая	1,2	6

По способу нагрева каменной засыпки банные печи делятся на две разновидности.

Печи с проточной каменкой

В таких печах каменка не отделяется от топки непроницаемым барьером, поэтому дымовые газы перед поступлением в дымоход просачиваются через неё.

Благодаря такому решению, камни прогреваются предельно быстро, но придётся мириться и с некоторыми недостатками:

• Усложняется конструкция печи.
• С некоторой периодичностью камни приходится очищать от сажи.
• Наддавать (лить на камни воду или квас) можно только после полного прогорания топлива.
• Можно использовать только топливо, дающее малое количество нагара (пеллеты, осина и т. п.).

С глухой каменкой

В этом варианте камни отгораживаются от топки и газохода плитой. В плане достоинств и недостатков ситуация меняется на противоположную: греется каменка долго, но зато не нуждается в чистке и может использоваться для производства пара в любой момент.

Вариант печки с глухой каменкой

Чтобы камни в глухой каменке могли достаточно нагреться, должны быть выполнены два условия:

• печь должна быть металлической (теплопроводности кирпичной перегородки будет недостаточно);
• иметь мощность не более 25 кВт (баня должна состоять из одного помещения объёмом до 45 куб. м).

При увеличении мощности печи растут её размеры, и площадь контакта каменки с перегородкой, в соответствии с законом квадрата-куба, не «поспевает» за её объёмом.

Следует учитывать и то, что высота потолка в парной с глухой каменкой не должна превышать 2,2 м, иначе вместо лёгкого пара может получиться тяжёлый.

Из всех перечисленных вариантов доступной для самостоятельного изготовления на любительском уровне является только стальная печь. Кирпичную также можно построить в домашних условиях, но ввиду тяжёлого режима эксплуатации сделать это может только опытный печник. Чугунные банные печи изготавливают только в заводских условиях.

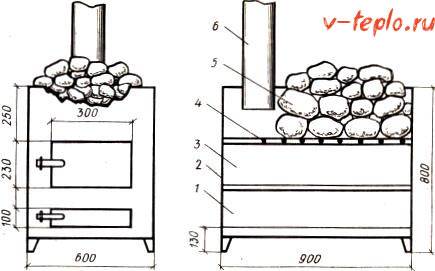

Краткое описание и размеры металлической печки

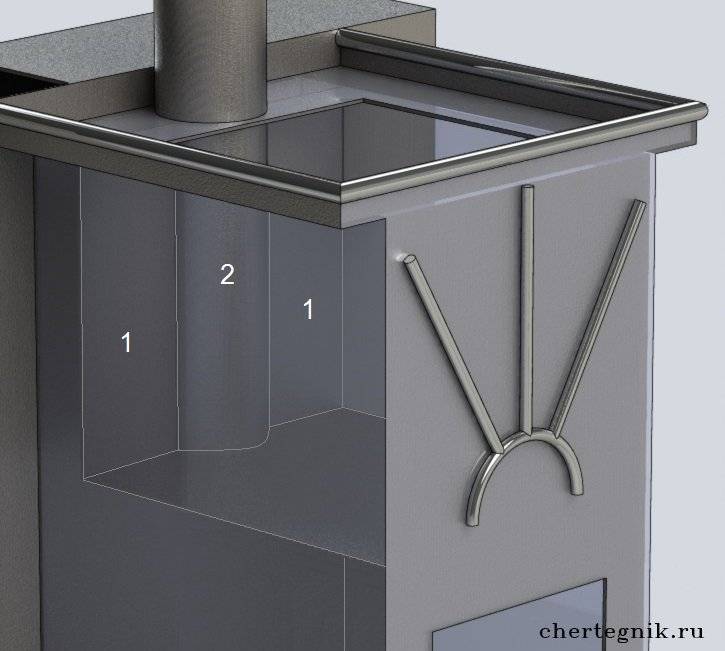

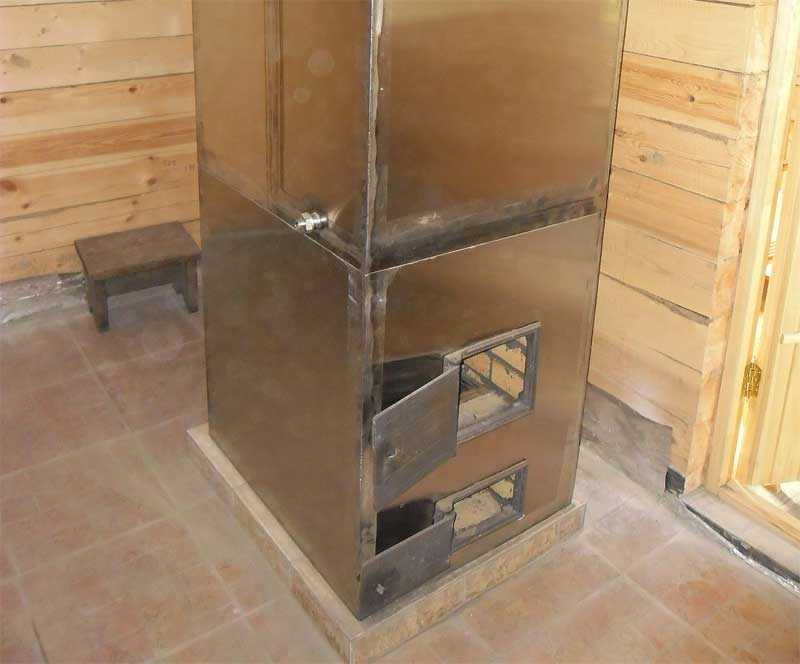

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

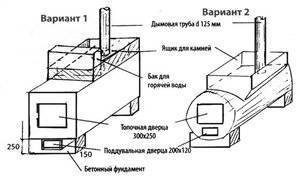

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.

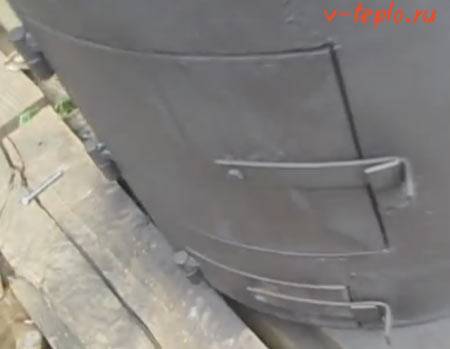

3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

• скорость нагрева;
• особенности компоновки;
• способ нагрева каменки;
• используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

Как сделать печь-буржуйку

Для небольшой парилки вполне подойдет печь-буржуйка. Она имеет примитивную конструкцию, легко собирается, работает очень эффективно. Себестоимость буржуйки намного ниже, чем печи, сваренной из трубы.

Для работы понадобится:

• резервуар из металла, можно использовать бочку, бак или большой бидон для молока;
• арматурный прут сечением 6 мм;
• отвод;
• напильник;
• зубило;
• молоток.

Схема печи-буржуйки

Сначала нужно вырезать поддувало прямоугольной формы. В днище обустраивается отверстие для отвода. Он должен входить плотно.

В месте расположения дымохода необходимо прорезать отверстие при помощи зубила и молотка. Оно делается по предварительной разметке. Диаметр должен быть на 2 мм меньше, чем у отвода.

Отвод с усилием вгоняется в подготовленное отверстие. Арматурный прут при этом прогибается. В отверстие бака или бидона вставляют согнутую решетку. Затем ее нужно аккуратно разместить внутри резервуара и выровнять.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Металлические печи для бани: конструкция

печи для бани своими рукамиСамые простые — буржуйки

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

• Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
• Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
• Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.
