Печь на отработке своими руками: схема и инструкции

1 Плюсы и минусы агрегатов

Если правильно сконструировать модель, то прибор будет не только обогревать помещение, но и сможет снабжать хозяина тёплой водой для мытья рук, заварки чая и прочего. В гаражах или спецпомещениях не всегда есть свободное место для хранения дров или другого твёрдого топлива, поэтому мастера и отдают предпочтение устройствам на отработке.

Теплоотдача устройства довольно большая и практически равна электрическим нагревателям. За один час работы оно может использовать от 0.5 до 2 литров материала. Такой способ обогрева имеет множество преимуществ, но существует и масса недостатков.

Достоинствами печи на отработке можно назвать следующие факторы:

  • они идеально подходят для обогрева закрытых помещений не только технического типа, но и для теплиц, комнат, где живут птицы или другие домашние животные;
  • если правильно оборудовать и сконструировать печку, то она не будет коптить и давать много гари;
  • такое устройство просто эксплуатировать;
  • в связи с тем, что отработка не сжигается, а горит, то при правильном пользовании и соблюдении правил безопасности она полностью отвечает всем требуемым нормам.

Кроме видимых преимуществ, можно выделить и некоторые недостатки:

  • в устройстве нельзя использовать масло с различными добавками и примесями, поскольку это может быть взрывоопасно, к тому же оно будет забивать форсунки;
  • дымоход и печка часто нуждаются в чистке;
  • при работе устройство издаёт очень много шума.

3 Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

  • Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
  • Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
  • Труба для дымохода – рекомендуемый диаметр 120 мм.
  • Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
  • Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
  • Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
  • Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Как сделать самодельную печь на отработанном масле

Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Печь на отработке

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.

Эксплуатационные и технические характеристики самодельной печи на отработке.

Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).

#8211 минимальная высота дымохода 4 м (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.

#8211 диаметр дымохода 102 мм

#8211 габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм

#8211 масса печи 28 кг.

При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час кпд 75% температура печи #8211 800-900 градусов, а на выходе из печи #8211 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи.

1. Самое главное достоинство такой печи на масле #8211 это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают #8211 летом в автомастерской копят масло, а зимой топят им гаражи.

2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.

Несколько рекомендаций по эксплуатации самодельной конструкции

Агрегат на отработанном масле запрещается устанавливать около предметов и смесей, которые относятся к легковоспламеняющимся, а также на сквозняке. Самодельные печи должны иметь полностью герметичный дымоход, вокруг них обязательно делают свободное пространство (как минимум 50 см во все стороны). Следите за тем, чтобы в отработку, подаваемую в чудо-прибор, не попадала вода. Если такое произойдет, топливо будет выплескиваться из трубы (точнее из отверстий в ней).

Нагрев отработки происходит очень быстро. Вам требуется залить резервуар (емкость из листов стали либо баллон) на 2/3 его длины, затем добавить около 25 грамм растворителя или бензина и поджечь через отверстие для подачи масла получившуюся смесь. Розжиг лучше всего производить посредством горящего фитилька, который прикручивается к длинной проволоке.

Постоянно контролируйте работу агрегата. Регулируйте интенсивность горения масла пластинкой. Без присмотра работающую установку оставлять нельзя ни в коем случае!

Что понадобится для работы: инструменты и материалы

Эту модель «долгоиграющей» печки можно изготовить всего за несколько часов. Всё, что для этого понадобится — огромное желание и правильная организация рабочего процесса. Также потребуется досконально разобраться с конструкцией агрегата и заблаговременно подготовить всё необходимое.

Из инструментов вам понадобятся:

  • сварочный аппарат — лучше всего для этих целей подходит небольшой, лёгкий инвертор с возможностью регулировки силы тока до 200 А;
  • угловая шлифовальная машина (в просторечье шлифмашина или «болгарка»);
  • отрезной и шлифовальный диски, предназначенные для работ по металлу;
  • сверлильный станок или электрическая дрель;
  • набор свёрл;
  • молоток с бойком среднего размера;
  • паяльная лампа;
  • зубило;
  • кувалда;
  • рулетка и металлическая линейка;
  • керн (приспособление, предназначенное для нанесения меток, облегчающих сверление);
  • чертилка для нанесения разметки на металлические поверхности.

Что касается материалов, то точно следовать списку нет необходимости. Вся прелесть самодельных конструкций как раз и заключается в том, что для них пойдёт любое железо, которое можно найти на заднем дворе или по углам гаража (мастерской).

Для изготовления корпуса печи подойдёт любая габаритная ёмкость, например, ненужная металлическая бочка

Итак, перечень необходимых материалов:

  • стальные трубы диаметром от 80 до 250 мм, которые понадобятся для изготовления стояка воздухоподачи и дымохода;
  • подходящая металлическая ёмкость диаметром от 300 до 600 мм с толщиной стенок не менее 2,5 мм (можно использовать отслуживший свой срок газовый баллон, бочку из-под ГСМ или отрезок трубы длиной не менее 120 см);
  • металлический лист толщиной не менее 4–5 мм, из которого будет изготовлен воздухораспределительный поршень;
  • прочные металлические петли, которые понадобятся для крепления топочной и зольной дверцы;
  • асбестовый шнур (он нужен для герметизации загрузочного окна и других эксплуатационных проёмов);
  • уголки с полкой от 50 мм, швеллеры и профильные трубы — для изготовления лопастей воздухораспределителя, опорных ножек и других конструкционных элементов;
  • круглый металлический блин толщиной не менее 5 мм и диаметром 120–150 мм (можно взять любую подходящую шестерню или звёздочку от автомототехники);

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Необходимые материалы и инструменты

Для изготовления устройства понадобится листовая сталь от 4 мм

Толщина металла имеет важное значение: чем она больше, тем долговечнее получится готовая конструкция печи. Специалисты рекомендуют использовать лист-пятерку, чтобы обеспечить надежность и устойчивость конструкции к температурным деформациям

Для работы понадобятся инструменты:

  • газовый резак;
  • болгарка;
  • сварочный аппарат, электроды;
  • сверлильный станок, электродрель, набор сверл (в частности, сверло диаметром 10 мм для изготовления отверстий на поверхности камеры сгорания);
  • измерительный инструмент: рулетка, линейка, штангенциркуль.

Особенности печи на отработке

Печи котлы на отработке чаще всего устанавливают в тех местах, где есть в избытке отработанное машинное масло: в гаражах, автосервисах, на фермах со своим автопарком. Процесс утилизации отработанного масла не простой, так как сливать в грунт или канализацию его нельзя. Используя его в виде топлива, можно решить задачу.

Если для этой цели поставить обычную буржуйку, она довольно быстро прогреет воздух, но как только горение топлива прекратится, сразу станет холодно. Поэтому стабильно обогреть гараж или мастерскую таким способом не получиться. Если сделать печь на отработке с водяной рубашкой, то энергоэффективность отопительного агрегата значительно повысится.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

  • Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
  • Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
  • Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
  • Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
  • Теплообменник – зависит от типа котла:
    1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
    2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

  1. Доступность топлива.
  2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

  1. Узнают максимальную производительность котла, информация есть в технической документации.
  2. Делят ее на 10.
  3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

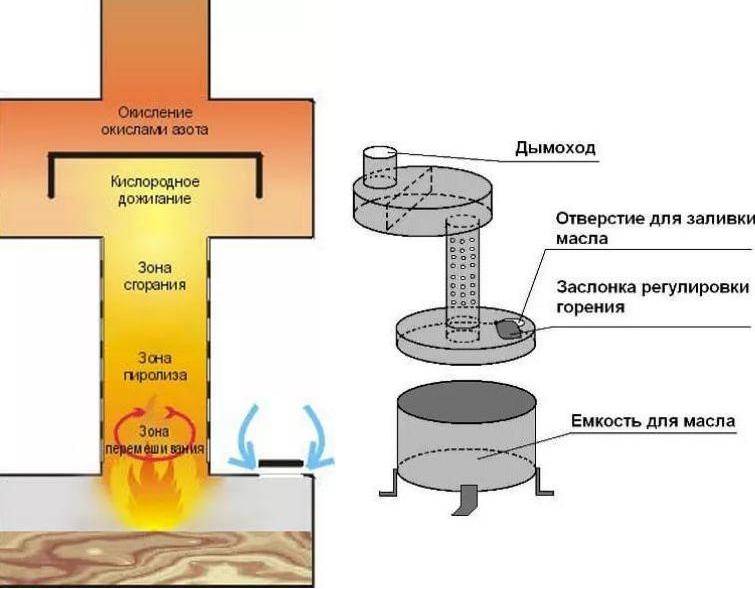

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

  • в производственных помещениях;
  • в помещениях для содержания животных;
  • в автомастерских, на СТО;
  • в теплицах;
  • в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

  • стальная труба диаметром 100 м, длиной 2000 мм;
  • вентиль с резьбой ½ дюйма;
  • стальной уголок с полкой 50 мм, метр или немного больше;
  • хомуты;
  • петли;
  • кусок шланга для подачи топлива;
  • автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
  • еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

  1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
  2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;

  3. из стального листа делаем дно камеры дожига;

  4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;

  5. готовую горелку вваривают в дно камеры дожига;

  6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;

  7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;

  8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;

  9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;

  10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
