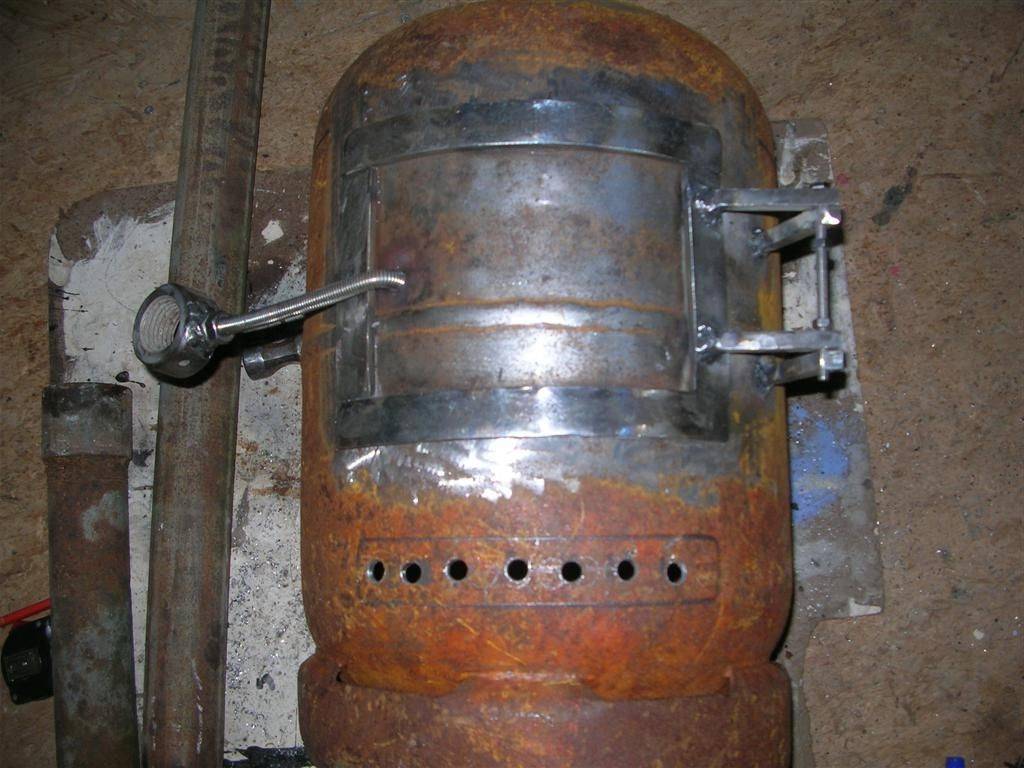

Печь из газового баллона своими руками

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Какой искать баллон?

Изготовление печи из газового баллона требует избирательного подхода, так как не каждый из них подходит по своим свойствам. Если емкость состоит из композитных материалов, то ее применение опасно по причине риска взрыва, а их жаропрочность не достаточна. Конструкция заготовки должна быть цельнометаллической и иметь определенный объем. Колба вместимостью в 5 литров не может стать эффективным отопительным устройством, требуется объем не менее 12 или 27 литров.

Для создания агрегата, способного качественно отопить дом небольшого размера, потребуется баллон с объемом 50 литров. Геометрические размеры и форма подобных резервуаров позволяют создавать отопительные системы с минимальным количеством отходов в процессе горения топлива. Все описанные ниже конструкции печей имеют в основе именно такие баллоны. Некоторые из них могут быть оснащены вентилем, другие оборудуются клапаном. Предпочтительнее использовать баллоны с вентилем, так как с его помощью можно осуществлять регулирование подачи воздуха в топку.

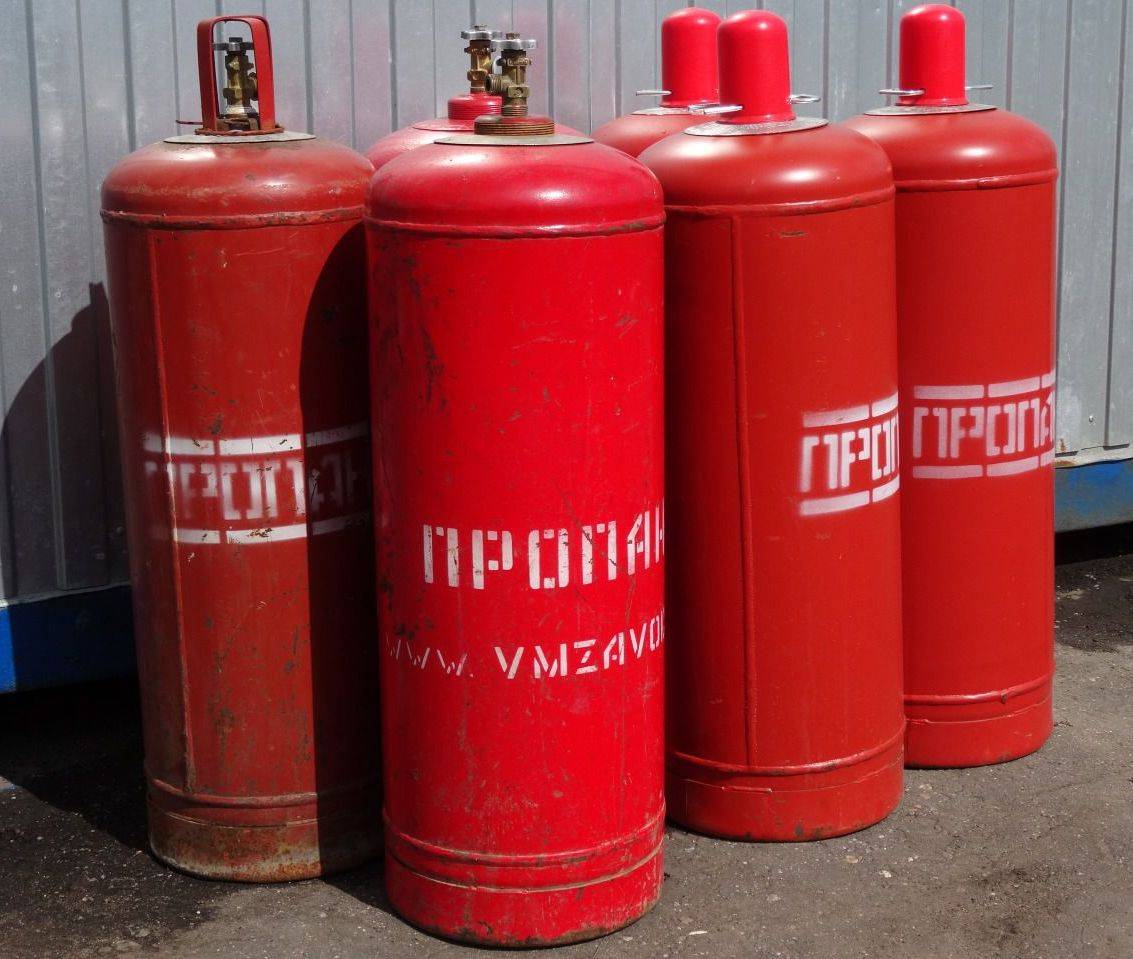

Газовые баллоны, подходящие для изготовления печи

В промышленности используются баллоны, объем которых составляет 40 литров. Они имеют значительную длину при относительно небольшом диаметре, а также обладают большой массой. Эти характеристики далеки от тех, которые требуются для изготовления печей.

Что нужно подготовить?

Из инструментов необходимо собрать:

1. сварочный аппарат (200А);
2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
3. электроды;
4. круги для шлифовки и отрезания металла;
5. молоток, очищающий шлак от сварки;
6. щетку с металлической щетиной;
7. метр складной, рулетку, мел или маркер для разметки;
8. дрель и сверла нужных диаметров;
9. зубило, молоток обычный и плоскогубцы.

Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
3. дымоотводную трубу;
4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

Подготовка баллона

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться

• Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
• Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

Изготовление

Прежде чем начинать самостоятельную сборку печного оборудования нужно нарисовать конструкцию на листике, подготовить расходные материалы, инструменты.

Подготовка и проектирование

Первый этап сборки самодельного печного оборудования — создание проекта. На чертеже нужно указать:

• трубу дымохода;
• шибер;
• колосниковую решетку;
• топочную камеру;
• дверцы топки, зольника;
• поддувало;
• каменку для камней.

При желании на чертеже можно указать крепления, на которые будет навешиваться бак с водой

Важно указать точные размеры, чтобы подобрать место для печи в бане

Инструменты и материалы

С чертежом проще посчитать точное количество расходных материалов. Дополнительно понадобятся:

• рабочий стол с тисками;
• сварочный аппарат, электроды;
• болгарка, диски по металлу;
• наждачная бумага;
• газовый баллон;
• дрель со сверлами;
• лист металла толщиной не менее 4 мм;
• трубы для изготовления дымохода;
• арматура разного сечения;
• доски, цемент, песок, щебень мелкой фракции.

Также нужны шамотные кирпичи для изготовления основания, асбестовые, металлические листы для защиты окружающих поверхностей от нагревания.

Возведение фундамента

После подготовки инструментов, расходных материалов, можно приступать к возведению фундамента. Этапы выполнения работ:

1. Выкопать котлован глубиной 70 см.
2. Засыпать слой щебня толщиной 30 см, утрамбовать его.
3. Замешать цементный раствор — 1 часть цемента, 4 части песка. Залить в яму.
4. Дождаться застывания цемента.
5. Сколотить опалубку из досок, реек, брусков. Опустить ее в котлован.
6. Из арматуры связать усиливающий каркас, поместить его внутрь опалубки.
7. Замешать цементный раствор, залить его в котлован.

Подождать 14 дней до полного застывания основания. Поверх постелить 2 слоя рубероида. Когда фундамент застынет, поверх него нужно выложить 1–2 слоя шамотного кирпича. Проверить их по уровню.

Этапы сборки

Когда основание будет готово, можно приступать к сборке печи. Этапы выполнения работ:

1. Выпустить остатки газа из баллона. Подождать пока он полностью выйдет.
2. Гаечным ключом выкрутить кран. Подключить к отверстию шланг с водой, заполнить баллон жидкостью. Вылить воду наружу.
3. Вырезать отверстие для топки, зольника в области крана для подачи газа. Для этого дрелью проделываются отдельные отверстия, болгаркой прорезаются прямые.
4. Наварить дверцу на готовое отверстие.
5. Вырезать нижнюю часть баллона в форме прямоугольника. Наварить на готовое отверстие пруты арматуры, которые будут выполнять роль колосниковой решетки.
6. Сварить из металлических листов прямоугольник без верхней крышки, наварить его под колосниковую решетку. Он будет выполнять роль зольного ящика.
7. На зольном ящике прорезать прямоугольное отверстие под дверцу и навесить ее.
8. Приварить к цилиндрическому корпусу опоры из толстой арматуры.
9. В конце баллона проделать отверстие для закрепления трубы дымохода.

Останется поверх цилиндра закрепить каменку. Ее можно сделать из обрезков металлических листов или отдельных прутьев арматуры, связанных вместе. Отдельно можно собрать навесной бак для воды с краном слива.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

• газовый баллон;
• металлический лист толщиной 3 мм;
• арматура для изготовления колосника и ручек;
• металлические уголки или остатки профильной трубы для ножек;
• труба для дымохода диаметром 120 мм и длиной от 400 мм;
• металлические прутья или арматура для каменки;
• кирпичи для фундамента и облицовки места размещения печи;
• сварочный аппарат и защитная экипировка;
• электроды для сваривания металлических деталей;
• болгарка и набор обрезных и зачистных дисков;
• набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной.

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.. На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

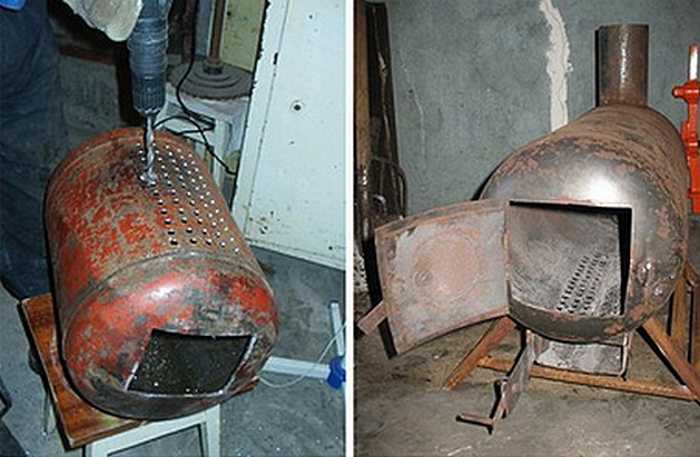

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

https://youtube.com/watch?v=97RjGkMHbG0

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.
