Как сделать печку для гаража

Буржуйки

Когда речь идет об отоплении небольшого пространства, то стоит вспомнить о буржуйки. Еще столетие назад их сооружали из кирпича. Они использовались для обогрева квартир. Со временем, когда было внедрено централизованное отопление, их стали устанавливать в постройках хозяйственного назначения и подсобках. Сегодня же, буржуйка – идеальный вариант для обогрева гаража.

Конструкции из баллонов, труб и бочек

Для выполнения такой обогревательной конструкции используют различные материалы. Оптимальным вариантом считаются изделия из пропановых баллонов и толстостенных труб. Также возможно использовать бочки

В данном случае стоит обратить внимание на малообъемные изделия, которые имеют толстые стенки

В зависимости от конструктивных особенностей буржуйки бывают горизонтальными и вертикальными. Первый вариант оптимально подходит для дров. Это позволяет использовать дровни любой величины. Конечно, вертикальные конструкции более просты в устройстве. Но, здесь придется измельчать дрова.

В качестве заготовки используют баллон или бочку

Вертикальные

Сделать такой тип буржуйки очень просто. Для этого нужно взять баллон и ли трубу и порезать две части, которые будут значительно отличаться по размерам. Так, нижний отрезок будет использоваться для сбора лозы, а верхний для закладки топливных элементов. Дальнейший алгоритм действий выглядит примерно так:

1. Вырезать двери. Понадобиться два отверстия: снизу и сверху. Небольшая нижняя дверь используется для очистки камеры от лозы. Верхнее отверстие делается побольше, чтобы легче было закладывать топливо. Отрезанный куски используются для изготовления сам их дверей.
2. Выполняют колосники и завесы, с помощью которых будет крепиться дверь. Для этого используют стальную арматуру диаметром 12 мм и более. Колосники устанавливаются на расстоянии 2 см.
3. Приварить дно, если такого нет. В верхней крышке выполнить отверстие, которое будет соответствовать диаметру дымохода. Лучше использовать стандартные трубы, что значительно упростить процесс сооружения буржуйки.
4. Приварить к дверцам трубки нужного диаметра и установить на буржуйку. Чтобы скрыть щели, рекомендовано дополнительно по периметру дверок наварить полоски металла.

На завершающем этапе проводится установка отопительной конструкции и подсоединение дымохода.

Вертикальные конструкции занимают мало места

Горизонтальные

Создание горизонтальной дровяной печи проводиться несколько иначе:

1. Снизу приварить ящик из листовой стали, который используется для сбора золы. Над ним в баллоне или бочке делаются отверстия. Чтобы конструкция была более устойчивой, приваривают ножки нужной длины.
2. Сверху сделать отверстие под дымоход. Приварить трубу, через которую будут отводиться продукты горения.
3. Сделать отверстие и закрепить дверку. При желании она может быть изготовлена из листовой стали или чугуна.

По такой схеме можно быстро сделать правильно мини печь для отопления гаража из любой заготовки.

Горизонтальные топки удобны в эксплуатации

Две бочки

Такой метод несколько трудоемок в исполнении. Для создания печи используются две бочки разного диаметра. В процессе изготовления одна вставляется в другую, а свободное пространство между ними заполняется смесью гальки, песка и глины. Благодаря такой конструкции можно предотвратить раскалывание стенок и обеспечить сохранение тепла на протяжении длительного времени.

Топка из двух бочек

Плюсы и минусы решения

Условия нами сформулированы. Теперь посмотрим, в какой степени удовлетворяет им печь из кирпича для гаража.

Достоинства

• Обеспечить приемлемую температуру кирпичная печь, несомненно, способна: регулировкой заслонок и поддувала можно ограничить скорость сгорания дров или угля. При необходимости повысить температуру в помещении до более комфортной достаточно лишь подбросить топлива и обеспечить приток воздуха в топку.
• От стальных и чугунных кирпичная печь в гараж выгодно отличается тем, что после растопки остывает куда дольше: большая удельная теплоемкость кирпича сочетается с солидной массой конструкции.
• Номинальная тепловая мощность линейно зависит от размера топки. Чем меньше требования к отдаче тепла — тем меньше будут конечные размеры печи. Никаких проблем.
• Если выполнить всю работу самостоятельно, расходы не превысят 10-15 тысяч рублей. Покупать придется лишь кирпич, немного цемента и чугунное литье. На фоне большинства альтернатив расходы выглядят довольно скромными.
• Эксплуатационные расходы тоже не станут разорительными: после магистрального газа дрова и уголь остаются самыми дешевыми источниками тепла.

Сравнительная стоимость тепла, полученного разными способами.

Недостатки

• Печка из кирпича в гараж действительно хороша тем, что она долго остывает после растопки. Но и нагревается она тоже долго. Быстро протопить помещение до комфортной температуры она не даст.
• О полной автономности говорить не приходится. Кирпичная печь нуждается в ежедневной растопке: в противном случае температура в помещении опустится ниже приемлемой.
• При ограничении притока воздуха через поддувало резко падает КПД печи: в дымоход тягой уносятся продукты неполного сгорания. Впрочем, этой проблема всех дешевых печей: ее лишены лишь газогенераторные котлы, которые явно сложнее и дороже разумного максимума для небольшого гаража.
• Минимальная сумма расходов означает кладку из неоптимальных материалов. Если строительный кирпич может стоить 6-7 рублей за штуку, то оптимальный для футеровки топки огнеупорный (шамотный) кирпич обойдется в 4-6 раз дороже. Попытка сделать печь красивее за счет кладки из печного облицовочного кирпича увеличит расходы еще больше.

Основные требования

Поскольку в основном гаражные печи используются для обогрева небольших помещений, необходимо учесть и некоторые требования, которым должно соответствовать то или иное изделие.

В зависимости от габаритов помещения необходимо подобрать лучший вариант конструкции и определиться, какое печное отопление подойдет в наилучшей степени и какая модель будет наиболее актуальной и эффективной – кирпичное изделие или вариант из пустого баллона.

Важно, чтобы изделие обладало не только самым высоким КПД, но и соответствовало всем правилам безопасности. Во избежание проникновения дыма в помещение и возникновения угрозы жизни необходимо убедиться, что дымоход устроен по всем правилам и тщательно герметизирован. Едкие пары дыма ни в коем случае не должны проникнуть в помещение

Едкие пары дыма ни в коем случае не должны проникнуть в помещение.

Все легковоспламеняющиеся предметы и горючие вещества должны находиться на безопасном расстоянии от изделия, поэтому следует заранее позаботиться о месте расположения печи. Не следует использовать для растопки сырье сомнительного происхождения, поскольку выделяемые пары и газы могут оказаться вредными для здоровья.

При использовании металлических моделей следует разделить время топки на несколько периодов. Лучше растапливать печку два или три раза, нежели прибегать к длительному периоду горения. Это обусловлено тем, что металл может чрезмерно раскалиться и его соприкосновение с любыми горючими материалами приведет к пожару.

Во время растопки и на протяжении всей процедуры горения сырья необходимо держать дверцу закрытой, дабы избежать попадания огня вовне и его распространения по пространству помещения.

Категорически запрещается оставлять маленьких детей наедине с растопленным изделием.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

• Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
• В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
  Как сделать колосники
• Привариваем дно если его нет.
• В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
• Крышку с приваренным патрубком привариваем на место.
• К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

На заметку! Избежать неудобств, связанных с частой чисткой резервуара и дымохода, поможет конструкция со съемными деталями.
Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час.

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

• Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

• В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

• Привариваем дно если его нет.
• В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
• Крышку с приваренным патрубком привариваем на место.
• К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Способы отопления гаража

Сейчас для создания хорошего микроклимата в гаражном помещении есть множество вариантов. Самые маленькие по габаритам, эффективные в работе и популярные в наше время:

• Буржуйка — это небольшая стальная или чугунная печь, она имеет невысокую стоимость, для работы достаточно дров, щепок, древесных отходов. Буржуйка имеет маленький показатель КПД, помещение, в котором она установлена, должно иметь хорошую циркуляцию воздуха, необходимо обустраивать дымоход. Использовать буржуйку в гараже достаточно проблематично, так как необходимо строго соблюдать все меры безопасности, печь должна быть значительно удалена от всех посторонних поверхностей и предметов, особенно легко воспламеняющихся. Плюсом является то, что на этой печке можно быстро согреть воду или приготовить еду, но для устройства в гараже, нужно выделять ей достаточно большое пространство, также ее нельзя оставлять без присмотра во время работы.
• Булерьян, данный вид оборудования работает по принципу конвертерного сжигания газа, он имеет высокий показатель КПД, в качестве топлива можно использовать торф, древесину, уголь, древесные отходы, все, что имеет не жидкую и не газообразную форму. Такой агрегат занимает очень мало места, быстро согревает помещение, достаточно просто монтируется, хоть и имеет некоторые особенности. На одной закладке топлива этот отопительный прибор способен работать более 10 часов, при этом всегда поддерживать заданную температуру. Основным недостатком такой печи является ее слишком высокая стоимость, несмотря на удобство в эксплуатации, позволить себе данный агрегат для обогрева гаража может не каждый.
• Тепловая пушка, работающая от электроэнергии, является прекрасным вариантом для обогрева, она быстро согреет воздух в помещении. К минусам можно отнести то, что она является достаточно шумной, потребляет большое количество энергии, после ее отключения, тепло в помещении ничем не поддерживается, и воздух сразу остывает. Такие пушки могут работать на газе, но это достаточно опасный прибор, тем более она также является шумным устройством. У тепловых пушек есть плюс — это ихмобильность и скорость обогрева, но для постоянного пользования этот агрегат экономичным не является.

• Масляный радиатор— это хороший вариант для отопления, он не требует монтажа, при этом обеспечена полная безопасность эксплуатации и длительной срок службы прибора. Такой агрегат отопления будет расходовать значительное количество электроэнергии, что не является экономией.

• Инфракрасный обогреватель, он может работать от электросети или на газе, к преимуществам можно отнести компактность конструкции и направленный обогрев. К недостаткам относится невысокий показатель КПД прибора, а также необходимо следить, что попадает под облучение прибором, чтобы не испортилось покрытие автомобиля.

Вариантов как обеспечить отопления гаража множество, но если выбирать самый экономичный из всех — это создание печи своими руками. При этом работать она будет «на отработке», соответственно на протяжении всей эксплуатации агрегата расходов также не будет.

Буржуйка, обложенная кирпичом

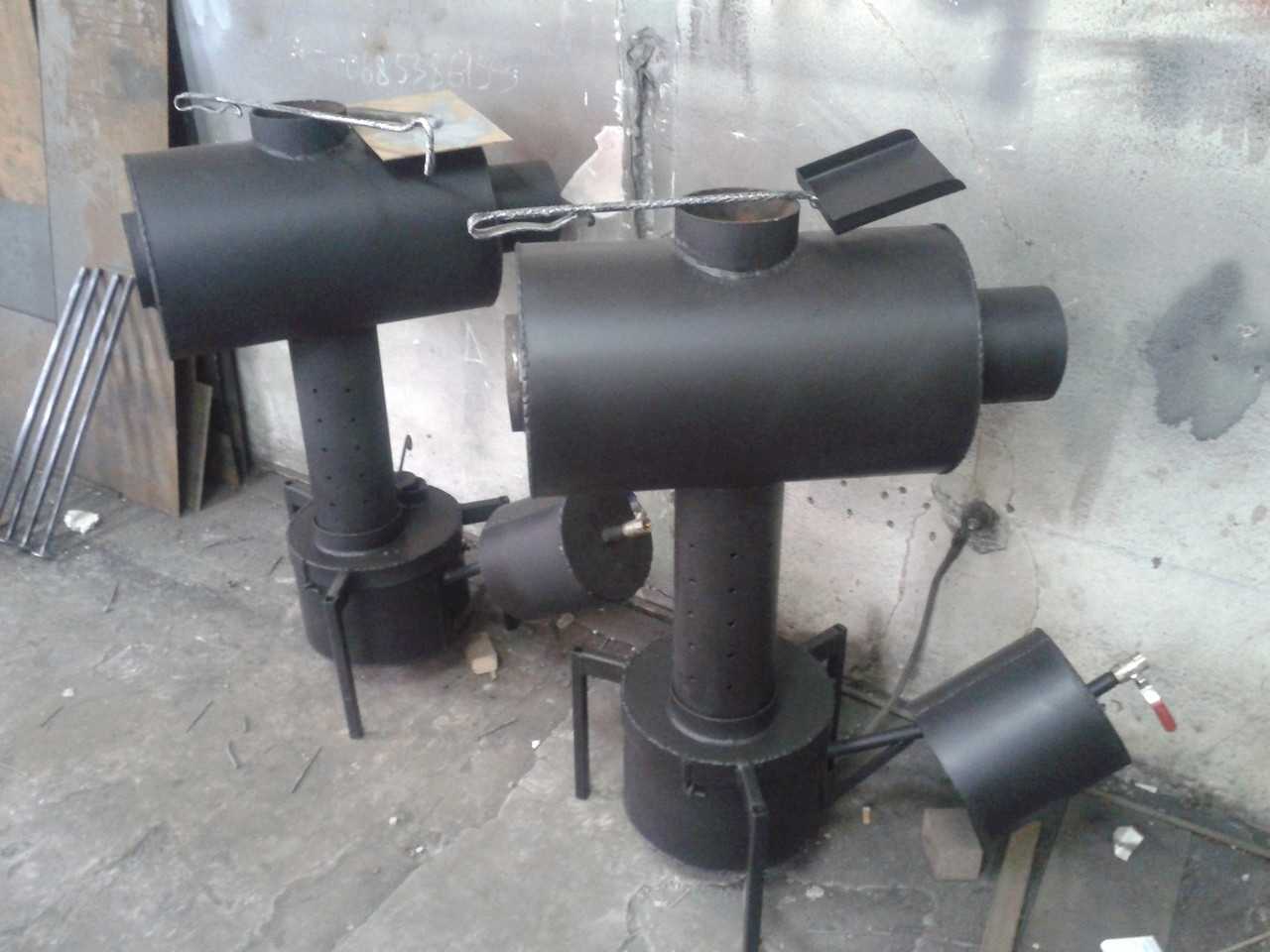

Схема работы печи на отработанном масле

Устанавливается нужного диаметра фундамент, так как изделие будет иметь больший вес. Если железно кирпичная печь монтируется у стены, между плоскостями фиксируется лист металла.

Кладка в любом случае основывается на заранее просчитанной порядовке. Между цокольным кирпичом и фундаментом укладывается двухслойный рубероид. Первый ряд, уложенный на ребро, особенно важен, так как он создаст вертикаль кирпичной печи в целом.

Для ровности кладки строитель пользуется самодельными отвесами и уровнем. На четвертом ряде выводится отверстие для топки. Под проемом оставляется в один кирпич отверстие для поддувала. Компактная железно кирпичная печь имеет дымоотводную трубу в задней стенке прибора, либо металлический шланг выводится через крышу.

Печь, обложенная кирпичом в гараже

Итоговый результат:

1. Обложенная железная печь значительно меньше по весу своих кирпичных аналогов.
2. Конструкция получается полностью энергонезависимой по сравнению с простой печью из металла.
3. Агрегат лучше аккумулирует тепло и обогревает гараж.
4. КПД существенно выше буржуйки.
