Печь для дома из кирпича своими руками: процесс кладки и фото печей

Приступаем к кладке печи

первый ряд кирпичей.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов: вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича— рубленая сторона направляется внутрь массива кладки

В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода

Виды банных печей собственного производства

Их немного.

Кирпичная печь-каменка

Рис. 1 Устройство проточной каменки.  1 – поддувало; 2 – топка; 3 – водяной бак; 4 – топочные колосники; 5 – колосники для каменки; 6 – камни; 7 – футеровка каменки; 8 – компенсационный отступ (5–8 мм) футеровочного кирпича от печного; 9 – футеровка топки; 10 – отделка стен каменки металлическим листом.

Каменка проточного типа: дымовые газы из топки проходят через камни. Это возможно только при наличии прямоточной (все газы напрямую из топки уходят в атмосферу) или оборотной (3- 5 канальной, коленной) печи.

Топят такую печь не смолистыми дровами. В это время загрузочно-прочистной люк герметично закрывают. Воду поддают на камни после полной протопки, когда на колосниках осталась только зола.

Периодически камни необходимо мыть и чистить.

В популярных колпаковых банных печах Кузнецова каменка закрытая.

Рис. 2 Печь Кузнецова

Она размещается в верхнем колпаке. Здесь же закладывают змеевик для нагрева воды. Такая печь для бани с баком, который можно без труда вставить, выгодно отличается от канальной.

Чем?

Об этом ниже.

Металлическая печь-каменка

Основная проблема такой конструкции – так организовать нагрев воды, чтобы она испарялась не интенсивно.

Рис.3 Устройство металлической печи-каменки. 1 – топка; 2 – ящик для золы; 3 – дымоход; 4 – защитный экран; 5 – труба для нагрева воды; 6 – каменка; 7 – кулисы; 8 – козырёк; 9 – топочный колосник.

Здесь каменка глухая: нагревается за счёт тепла, поступающего из топки. Кулисы замедляют скорость газов, что помогает прогреву камней.

Нагрев воды организован змеевиком из водопроводной трубы, которая проложена под камнями. Ёмкость с водой находится в моечном отделении.

Комбинированная: металлическая, обложенная кирпичом.

Появление такой конструкции продиктовано тем, что баню, как строение, после процедур надо просушить

Это особенно важно потому, что защищать от гниения сруб, деревянную обшивку химическими составами просто нельзя. Их пары, так или иначе, попадут в атмосферу парной или мойки. Понятно, что металлическая печь после прогорания дров быстро остывает

В роли теплоаккумулятора и выступает кирпич

Понятно, что металлическая печь после прогорания дров быстро остывает. В роли теплоаккумулятора и выступает кирпич.

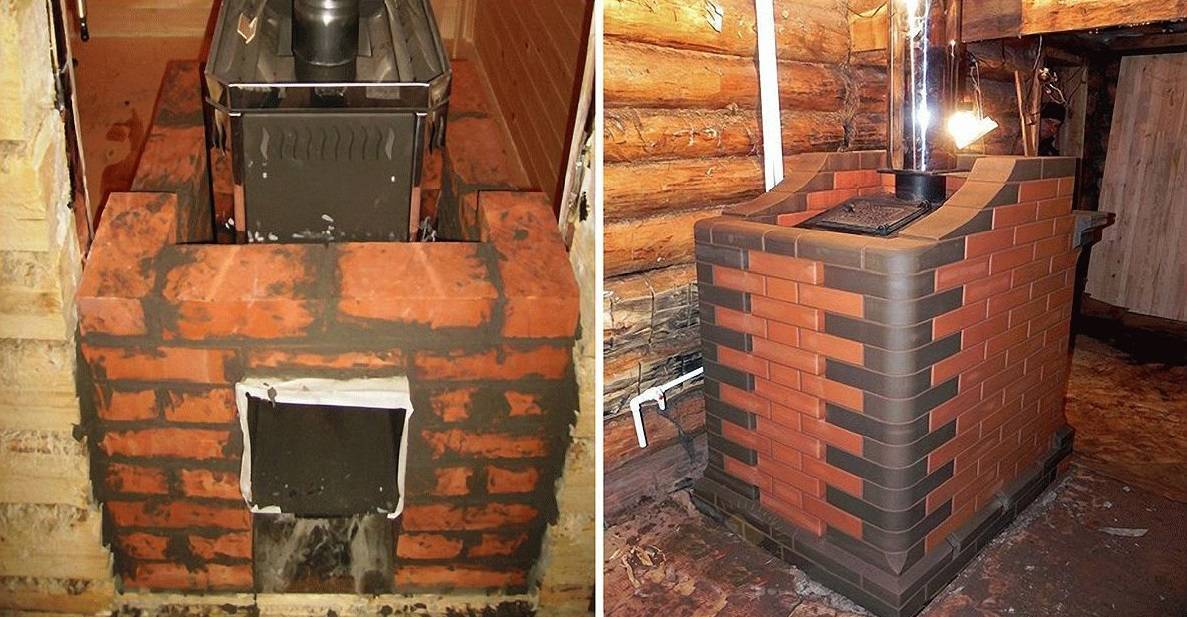

Рис. 4 Печь, обложенная кирпичом.

Такой вариант довольно распространён. Единственный его недостаток: в уже существующей бане с металлической печкой без дополнительного фундамента не обойтись.

Технология кладки кирпича

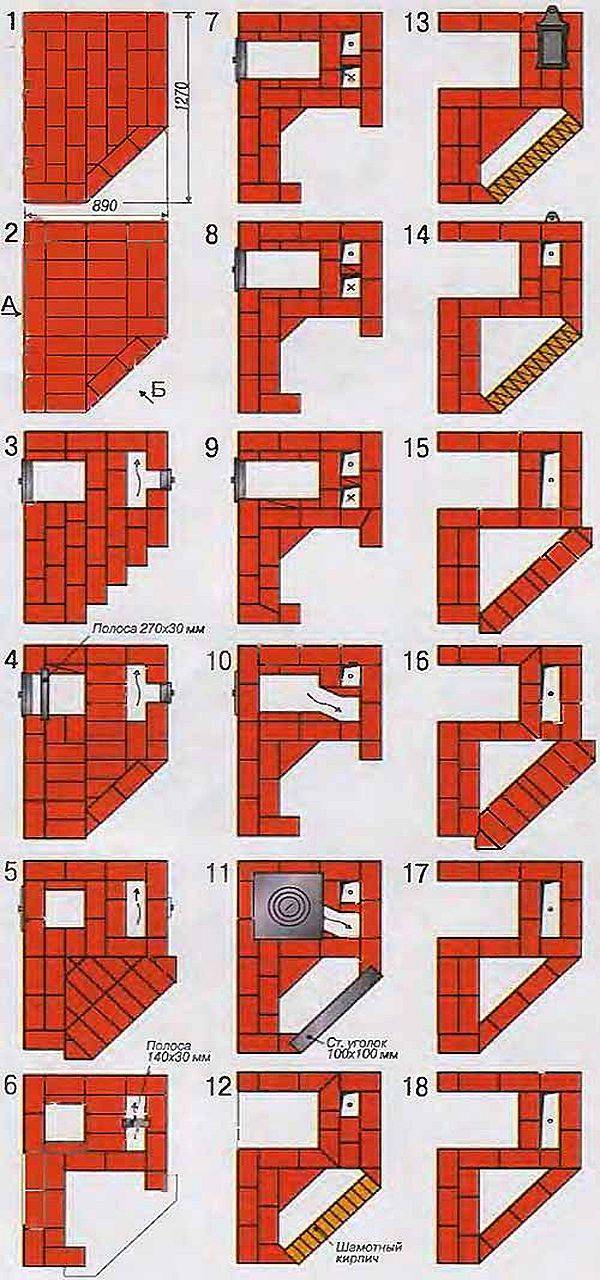

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь – всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами – так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала – в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство – кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний “вышибной” кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой – девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается “вышибной” кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался – по ее периметру прибивают плинтус.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

• достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
• выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм – раствор не годен.
• При глубине трещинок до 2 мм – раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой – такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Создание печной системы

Определить, какой вид печного отопления будет в вашем доме, нужно еще перед его постройкой. Стоит учитывать, что для небольших помещений конструкция печей иная, чем для больших домов. Одно из основных условий строительства – правильное расположение проектируемой печи! Печи могут быть либо наружные либо внутристеновые. Можно установить печь и посредине комнаты. Если вы хотите, чтобы печь была отопительно-варочная, то можно смонтировать ее между жилым и кухонным помещением.

Варочная поверхность позволит готовить еду, которую любят настоящие гурманы, если печь кирпичная, то в кладке должны быть использованы экологически чистые материалы. Для отопления помещения для кладки печи выбирают огнеупорные материалы – кирпичи или бетон. Строительство дымохода ведется одновременно со строительством дома, его возводят из полнотелых кирпичей на песчано-цементном растворе. Некоторые применяют в строительстве и асбоцемент, который дешевле кирпича и легче по весу, но не надо забывать об его экологических свойствах. Можно изготавливать дымоход и из металла, но у него есть существенный недостаток – большая стоимость.

Некоторые строители изготавливают  дымоходы из так называемого «шамотного» кирпича, который есть не что иное, как обыкновенная керамика, которая обладает хорошими огнеупорными свойствами. При строительстве дымохода строго следят за поверхностью дымохода, добиваясь максимальной гладкости при кладке. В дальнейшем это скажется на скоплении сажи на шероховатых участках дымохода и уменьшит сечение тяги.

Перед строительством печи необходимо высчитать мощность печи для обогрева помещения: известно, что печь расположенная на площади 1кв.м может обогреть 35 «квадратов» площади. Необходимо учесть и утепление ваших окон и дверных проемов, поскольку выдувание теплого воздуха через щели и трещины сведут все ваши усилия на «нет». В двухэтажных дачах и домах нашла широкое применение двухъярусная печь, у которой общий дымоход, а топливник расположен на каждом этаже. Если вы правильно выбрали печную конструкцию, то комфортное проживание вам обеспечено. Но всегда надо помнить о своей безопасности, поскольку искра, вылетевшая из печи, может привести к пожару, поэтому возле топки прибейте к полу лист метала.

Схемы отопительных печей для дачи

Выбор печи из кирпича зависит от наличия газового баллона и электроэнергии.

Если для приготовления пищи используется газ или электричество, достаточно возвести печку, предназначенную только для отопления.

Если в зимнее время на дачном участке отключено электричество и нет газа, следует выбрать печку на дровах с варочным настилом. Выбирая печь, учитывают, в какой части дачного дома будет располагаться отопитель.

Чертеж обычной кирпичной печи на дровах

Отопительная печь строится посреди домика или у стены. Если на даче несколько комнат, отопительное сооружение встраивается в проемы, сделанные в межкомнатных перегородках. Основными элементами печи являются:

• топка;
• поддувало (зольник);
• дымовые каналы (вертикальные или горизонтальные);
• дымовая труба.

Дачные отопительные печи кладут из красного (керамического) огнеупорного кирпича. Многие мастера выкладывают топочную часть огнеупорным шамотным кирпичом.

​

Фото 1. Примерный чертеж отопительной печи-голландки, подходящей для дачного дома небольшой площади.

Керамический кирпич кладут на несколько видов раствора. Так, для кладки основания подойдет цементно-песчаная смесь, для тела печки — глиняно-песчаная, для выкладки дымохода — известково-песчаный раствор. Шамотную топку кладут на глиняно-шамотный раствор.

Размер печи имеет большое значение для небольшого домика. К компактным отопительным печам для дачи относятся печь-голландка (3 х 5, 2 х 4 кирпича в основании), мини-печь (3 х 2 кирпича) и подобные им сооружения.

Для примера приведем схему маленькой голландской печи, вполне подходящей для отопления дачного дома с кухней и комнатой, общей площадью 40-46 квадратных метров.

Стены печи-голландки прямые, без ниш и декоративной кладки. Ключевые особенности конструкции:

• Внутри корпуса проходят три вертикальных дымовых канала.
• Ширина основания — 1010 х 510 мм (4 кирпича по длинной стороне, 2 — по короткой).
• Высота сооружения — 2 метра, но печь можно сделать на 2-3 слоя ниже или выше.

Печь строится из полнотелого красного кирпича. Для возведения потребуются:

• кирпичи керамические — 390 штук;
• смесь кладочная глиняно-песчаная — 2-2,5 упаковки по 20 кг;
• стальной предтопочный лист (100 х 50 см);
• колосник чугунный либо стальной (25 х 25 см);
• дверка для топки (25 х 21 см);
• дверка для поддувала (14 х 14 см);
• задвижка (13 х 13 см);
• асбестовый лист (100 х 50 см).

При проведении кладки домашнему мастеру рекомендуется использовать готовые разработки. Выше приведена послойная (порядовая) схема возведения печи.

Отопительно-варочная конструкция

Небольшая по объему печь с обогревательным щитком и варочной поверхностью идеальна для небольшого дачного домика. Ключевые особенности конструкции:

• Обогревательный щиток печи вертикальный (торцевой), он же является стенкой дымохода.
• Печь стоит на протяженных столбиках шанцах, что увеличивает теплоотдачу.
• У печи нет поддувала, а воздух для горения дров подается сквозь отверстия топочной дверцы.
• Это сооружение возводят на сплошном либо столбчатом фундаменте.
• Дно топочной камеры выкладывают наклонным, с подъемом к дымоходной трубе.

Справка! Нижний ряд кладки можно делать сплошным, без шанцев. Конструкция печи позволяет встроить духовой шкаф или водогрейный бачок в заднюю часть топки.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
