Конструктивные особенности
Устроены пакетники электрические очень просто. В их состав входят следующие узлы:
- корпус изделия;
- контактная механическая группа;
- механизм переключения;
- поворотная ручка.
При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.
Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.
Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).
Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:
- в качестве коммутаторов ввода;
- для переключения управляющих цепочек;
- как чисто распределительные коммутационные устройства;
- в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).
Чем отличается, преимущества и недостатки
Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.
Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.
Отличия пакетника от автоматического выключателя (АВ)
Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.
| Характеристика | Выключатели | |
|---|---|---|
| Пакетный | Автоматический | |
| Функции | Только коммутация. | Коммутация и защита от перегрузок и токов КЗ. |
| Конструкция | Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. | В составе есть два расцепителя:
|
| Управление | Все управление только ручное. | Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое. |
| Монтаж | К корпусу щитка или к рейке, но обычно только винтами. | На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации. |
| Возможность других схем (вариантов) переключения | Есть, возможны вариации между клеммами. | Нет, но этого и не требуется в условиях использования. |
Особенности отличий
Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.
При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.
Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.
Преимущества и недостатки
Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.
Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.
Схема подключения пакетника
Благодаря компактности пакетный выключатель можно установить в щитке. Для этого используют дин-рейку. Если выбрана старая модель, нужно учесть, что на ней вряд ли будет защелка, и для монтажа потребуются саморезы. При установке современных пакетников проблем не бывает.
Две входные клеммы пакетника подключают к проводам фазы и нуля, которые идут от электросчетчика. А выходные клеммы подключают к автоматам в щитке.
На представленной схеме видны фазный и нулевой провода. К ним нужно подсоединить клеммы пакетного выключателя. По тому же принципу подключают автомат, если его ставят вместо старого пакетника
На отечественных схемах провода нуля и фазы обозначены синим и красным цветами соответственно.
Если изделие импортного производства, то цвета кабелей могут быть иными, поэтому обязательно ознакомьтесь с технической документацией и рекомендациями изготовителя. Не стоит экспериментировать «вслепую».
Преимущества и недостатки устройства
Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:
- Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
- Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
- Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
- Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
- Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.
Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.
Требования к кабелю
Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:
- номинальное напряжение;
- материал, что служит основой для проводных жил;
- кабельное сечение;
- удобство подключения к устройству.
Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.
Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.
Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.
Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты
- Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
- Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.
Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.
А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Назначение пакетного выключателя
Такой механический выключатель, как пакетный выключатель предназначался для отключения электроэнергии в квартирах. Он напрямую подключался к сети, поэтому отключение от сети без снятия напряжения со всего электрощита, не было возможным.
Особенности конструкции этого ПВ (пакетного выключателя) имеют такие недостатки, как быстрый износ контактов пакетника, из-за свободного доступа пыли к площадкам контактов выключателя. Открытые крепления сетевых проводов могут стать причиной поражения электрическим током.
Недолговечность работы пакетника, рассчитанного на чуть более 100 переключений. ПВ предназначались для переключения небольших токов в сетях до 660 В. Устанавливался пакетник во всех электрощитах, панелях управления в виде вводного выключателя. Устройство пакетного выключателя состоит из изоляционного материала с установленными подвижными и неподвижными контактами, которые также изолированы.
Пакетный выключатель, двухполюсный-ПП
Клеммы для крепления проводов находятся на неподвижных контактах. Принцип работы пакетного выключателя заключается в том, что для отключения или включения ручной механизм нужно повернуть на 90. Благодаря пружинному механизму и фиксирующим выступам, контакты четко фиксируются в нужном положении.
Устройство пакетного выключателя ПВ-2-16
Пакетный выключатели могут быть открытыми, в защитном или герметичном корпусе. Также применялись пакетные выключатели взрывозащитного исполнения. ПВ могут устанавливаться только в сухих помещениях при отсутствии пыли, в электрощитах, ящиках, где отсутствует возможность открытого прикосновения и не пожароопасных помещениях.
Обозначения на корпусе переключателя
Устройство пакетного выключателя защитного исполнения имеет корпус из изоляционного материала. Герметичные корпуса ПВ защищают механизм переключения от влаги. Такие пакетные выключатели имеют обозначение по схеме ПП — пакетный переключатель или ПВ — пакетный выключатель. Цифры обозначают число полюсов и номинальный ток пакетника.
Схема подключения пакетного выключателя
Пакетные переключатели и выключатели имеют несколько видов крепления — это крепление к передней панели 4 мм или 22 мм, где сетевые провода крепятся сзади, крепление с помощью задней скобы и крепления за корпус пакетника.
Число контактов может быть разным в зависимости от использования ПВ для однофазного (двухполюсный) или трёхфазного (трехполюсный) напряжения. Сейчас такие пакетники остались в хрущёвках, где по мере их выхода из строя меняются на автоматические выключатели с полной защитой .
С этим читают
Особенности конструкции
Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.
Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.
Схема подключения
Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

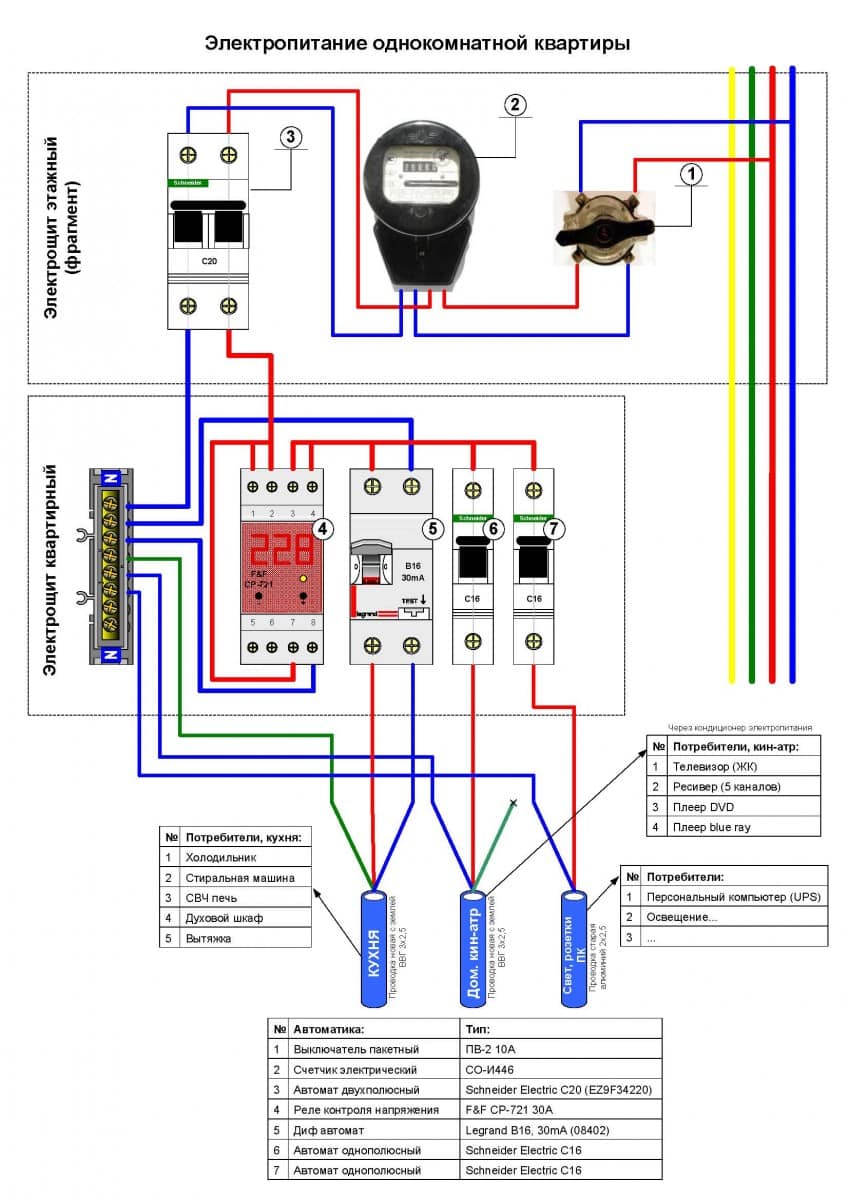

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.
Рис. 4. Подключение пакетного выключателя
Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.
Основные типы и виды пакетников
Пакетники классифицируют по разным признакам:
- по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
- по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
- по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).
Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.
Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.
Галерея изображений
Фото из
Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов
Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство
Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений
Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

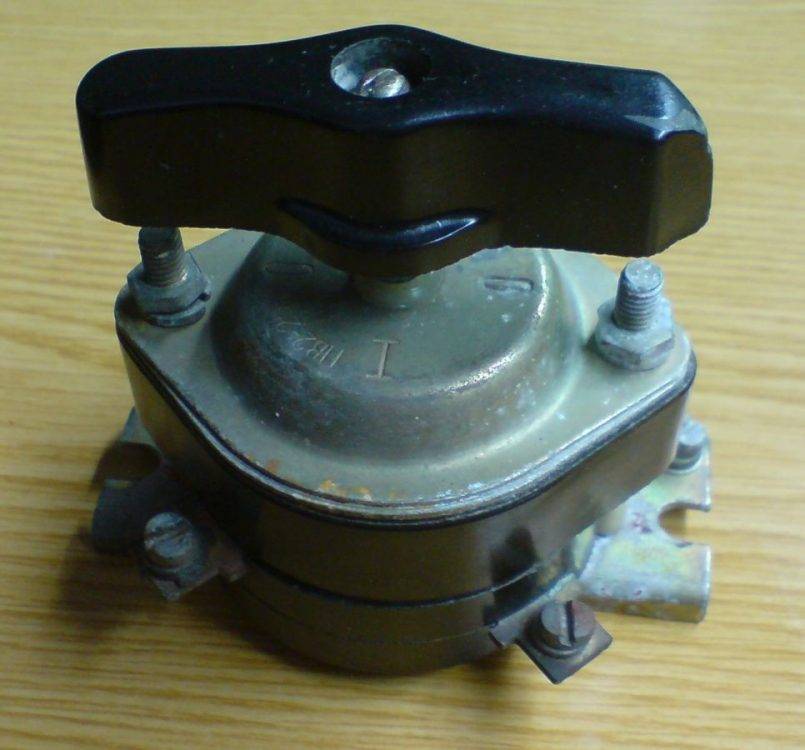

Открытый пакетный выключатель
Защищенные и незащищенные пакетники

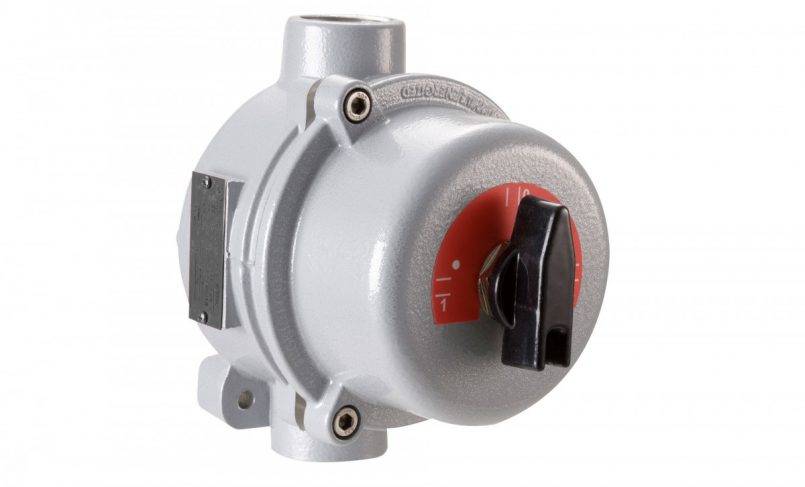

Пакетник в герметизированном корпусе
Современный стационарный пакетный выключатель
Маркировка изделий может включать такие буквенные и цифровые условные обозначения:
- «В» – выключатель;
- «П» – переключатель;
- «П» – пакетный;
- «Г» – герметичный;
- цифры 1-4 – количество полюсов;
- «Н» – направление (2, 3, 4, а также «Р» — реверс).
В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.
Классификация и маркировка пакетных выключателей и переключателей
«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.
Принята такая схема маркировки моделей:
ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ
ХХ — тип прибора. Возможны два варианта:
ПВ — пакетный выключатель;
ПП — пакетный переключатель.
Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.
ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.
ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.
ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.
ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:
Отсутствие символов – защиты не предусмотрено, IP00;
кар. 30 — карболитовый корпус, степень защиты IP30;
пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;
сил. 56 — силуминовый корпус, степень защиты IP56.
ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).
исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;
исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;
исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);
отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.
Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении
Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.
- «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
- «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
- «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.
Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.
Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.
Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов
Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
Виды и назначение пакетн иков
Виды пакетн ых выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.
Защищенный пакетн ый выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.
Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетн ики предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.
В зависимости от вида крепления, пакетн ики изготавливаются в нескольких вариантах:
- Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
- Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
- Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
- Вид 4. Крепление пакетн ика выполняется непосредственно за корпус.
