Виды отопления жилых домов и нормы теплоснабжения, рекомендации по организации автономной системы в квартире

Требования к температуре и влажности

В соответствии с требованиями СанПиН, установлены следующие значения по температуре и влажности:

Категория жилого помещения	Температура воздуха в комнате, °C	Результирующая температура, °C	Относительная влажность, %
оптимальная	допустимая	оптимальная	допустимая	оптимальная	допустимая
Показатели для холодного времени года
Нормативы по отоплению для квартир: жилая комната	20-22	18-24	19-20	17-23	45-30	60
То же в районах наиболее холодной пятидневки (минус 31 °C и ниже)	21-23	20-24	20-22	19-23	45-30	60
Кухня	19-21	18-26	18-20	17-25	Не нормируется
Туалет	19-21	18-26	18-20	17-25
Ванная или совмещенный санузел	24-26	18-26	23-27	17-26
Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60
Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	Не нормируется
Кладовые	16-18	12-22	15-17	11-21
Значения для теплого времени года
Жилая комната	22-25	20-28	22-24	18-27	60-30	65

Обеспечение теплом многоквартирных домов: централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Эксплуатации котлов и котельного оборудования

Для регистрации котельной эксплуатирующая организация должна оформить карту учета объекта по установленной форме. Карта учета подписывается руководителем организации и заверяется ее печатью. При введении в эксплуатацию новой котельной она должна быть зарегистрирована в государственном реестре не позднее 20 дней с даты начала эксплуатации. Зарегистрированные котельные перерегистрируются не реже одного раза в пять лет. Свидетельство о регистрации в комплекте с картой учета хранится в эксплуатирующей организации и предъявляется по требованию.

По «Правилам безопасности при эксплуатации котлов и котельного оборудования» деятельность организаций по проектированию, строительству, эксплуатации, обслуживанию, наладке работы котельных, подготовке кадров должна осуществляться на основании лицензий, выданных органами организации страны. Разработка и внедрение нового котельного оборудования также должны согласовываться с органами организации страны.

К работе в котельной должен допускаться персонал, обученный и сдавший экзамены на знание правил техники безопасности при эксплуатации отопительной системы, технологии выполнения работ в котельной, умеющий пользоваться средствами индивидуальной защиты (противогазами и спасательными поясами) и знающий способы оказания первой (доврачебной) помощи.

Прием экзаменов проводится экзаменационной комиссией с участием представителей органов Госгортехнадзора России. Результаты экзамена оформляются протоколом. Лица, не сдавшие экзамен, проходят повторное обучение. Лица, допустившие нарушения правил безопасности и инструкций по технике безопасности, должны проходить внеочередную проверку знаний.

В каждой котельной должны быть вывешены на видных местах:

— схема трубопроводов котельной с нанесением всех задвижек, кранов и вентилей, снабженная указаниями о пользовании этой арматурой;

— правила для истопников и кочегаров котельных;

— таблица температур воды в котлах при различных температурах наружного воздуха;

— суточный график расхода топлива в зависимости от температуры наружного воздуха;

— график работы истопников и кочегаров;

— номера телефонов аварийной бригады, дежурного слесаря, скорой медицинской помощи, пожарной охраны, руководителя инженерно-технической службы гостиницы;

— правила внутреннего распорядка.

Персонал, обслуживающий систему отопления гостиницы, должен знать схему и внутреннее устройство всего оборудования системы, правила и нормы ее технической эксплуатации, пути устранения технических неполадок, способы регулирования температуры.

Техническая эксплуатация системы центрального водяного отопления в гостиницах направлена на обеспечение эффективной и бесперебойной работы системы и носит плановый характер. Для достижения безотказной работы системы отопления ее необходимо эксплуатировать в строгом соответствии с «Правилами и нормами технической эксплуатации жилых и общественных зданий». В данных правилах предусматривается проведение системы планово-предупредительного ремонта, включающей в себя: технические осмотры, уход, текущий и капитальный ремонты, выполнение норм и правил технической эксплуатации здания котельной, теплового и другого оборудования, трубопроводов, приборов и т.д.

Осмотр всей системы отопления проводит специальная комиссия не реже двух раз в год: весной и осенью. Котельную установку обследует инспектор котлонадзора один раз в год. Ежемесячно слесарь по ремонту оборудования осматривает устройства, расположенные на чердаках и в подвалах, еженедельно — котлы и котельное оборудование, а аварийные участки — один раз в два дня. Срочные ремонты отопительной системы, зарегистрированные в журнале заявок, выполняет слесарь, а в случае серьезных аварий работу по их ликвидации ведет спецбригада. По окончании монтажа или капитального ремонта центральной системы водяного отопления производится ее приемка в эксплуатацию. Для этого осуществляются гидравлическое и тепловое испытания системы отопления.

Типы котлов

Все приборы можно также разделить на два вида:

• одноконтурные – работающие исключительно на отопление;
• двухконтурные – дополнительно обеспечивающие горячее водоснабжение.

В зависимости от способа установки котлы для обогрева бывают настенные (как на следующем фото) и напольные. Первые пользуются большей популярностью из-за своей компактности и более низкой цены. Вторые имеют большую мощность и продолжительный срок службы.

Электрические котлы

Установки, работающие на электричестве, отличаются доступной стоимостью и высоким уровнем безопасности. Их разрешается устанавливать в любой точке квартиры. К сожалению, такой агрегат не подойдет для дома со старой проводкой из-за риска постоянного выбивания пробок.

Газовые котлы

Газовые приборы стоят дороже, но зато служат долго и быстро окупаются в процессе эксплуатации, поскольку используют более дешевый источник энергии. У нагревателя, работающего на газу, есть специальная камера для сгорания топлива и система отвода дыма, позволяющая избежать каких-либо неудобств обитателям квартиры.

Выбор котла зависит от многих условий, в том числе и от размеров жилья, поэтому к его выбору нужно подходить очень ответственно.

Сила давления на дно сосуда

Возьмем
цилиндрический сосуд с горизонтальным дном и вертикальными стенками,
наполненный жидкостью до высоты  (рис. 248).

Рис. 248. В
сосуде с вертикальными стенками сила давления на дно равна весу всей налитой
жидкости

Рис. 249. Во
всех изображенных сосудах сила давления на дно одинакова. В первых двух сосудах
она больше веса налитой жидкости, в двух других — меньше

Гидростатическое
давление в каждой точке дна сосуда будет одно и то же:

Если
дно сосуда имеет площадь , то сила давления жидкости на дно
сосуда ,
т. е. равна весу жидкости, налитой в сосуд.

Рассмотрим
теперь сосуды, отличающиеся по форме, но с одинаковой площадью дна (рис. 249).
Если жидкость в каждом из них налита до одной и той же высоты , то давление на
дно . во
всех сосудах одно и то же. Следовательно, сила давления на дно, равная

,

также
одинакова во всех сосудах. Она равна весу столба жидкости с основанием, равным
площади дна сосуда, и высотой, равной высоте налитой жидкости. На рис. 249 этот
столб показан около каждого сосуда штриховыми линиями

Обратите внимание на то,
что сила давления на дно не зависит от формы сосуда и может быть как больше,
так и меньше веса налитой жидкости

Рис. 250.
Прибор Паскаля с набором сосудов. Сечения  одинаковы у всех сосудов

Рис. 251.
Опыт с бочкой Паскаля

Этот
вывод можно проверить на опыте при помощи прибора, предложенного Паскалем (рис.
250). На подставке можно закреплять сосуды различной формы, не имеющие дна.
Вместо дна снизу к сосуду плотно прижимается подвешенная к коромыслу весов
пластинка. При наличии жидкости в сосуде на пластинку действует сила давления,
которая отрывает пластинку, когда сила давления начнет превосходить вес гири,
стоящей на другой чашке весов.

У
сосуда с вертикальными стенками (цилиндрический сосуд) дно открывается, когда
вес налитой жидкости достигает веса гири. У сосудов другой формы дно
открывается при той же самой высоте столба жидкости, хотя вес налитой воды
может быть и больше (расширяющийся кверху сосуд), и меньше (суживающийся сосуд)
веса гири.

Этот
опыт приводит к мысли, что при надлежащей форме сосуда можно с помощью
небольшого количества воды получить огромные силы давления на дно. Паскаль
присоединил к плотно законопаченной бочке, налитой водой, длинную тонкую
вертикальную трубку (рис. 251). Когда трубку заполняют водой, сила
гидростатического давления на дно становится равной весу столба воды, площадь
основания которого равна площади дна бочки, а высота равна высоте трубки.
Соответственно увеличиваются и силы давления на стенки и верхнее днище бочки.
Когда Паскаль заполнил трубку до высоты в несколько метров, для чего потребовалось
лишь несколько кружек воды, возникшие силы давления разорвали бочку.

Как
объяснить, что сила давления на дно сосуда может быть, в зависимости от формы
сосуда, больше или меньше веса жидкости, содержащейся в сосуде? Ведь сила,
действующая со стороны сосуда на жидкость, должна уравновешивать вес жидкости.
Дело в том, что на жидкость в сосуде действует не только дно, но и стенки
сосуда. В расширяющемся кверху сосуде силы, с которыми стенки действуют на
жидкость, имеют составляющие, направленные вверх: таким образом, часть веса
жидкости уравновешивается силами давления стенок и только часть должна быть
уравновешена силами давления со стороны дна. Наоборот, в суживающемся кверху
сосуде дно действует на жидкость вверх, а стенки — вниз; поэтому сила давления
на дно оказывается больше веса жидкости. Сумма же сил, действующих на жидкость
со стороны дна сосуда и его стенок, всегда равна весу жидкости. Рис. 252
наглядно показывает распределение сил, действующих со стороны стенок на
жидкость в сосудах различной формы.

Рис. 252.
Силы, действующие на жидкость со стороны стенок в сосудах различной формы

Рис. 253. При
наливании воды в воронку цилиндр поднимается вверх.

В
суживающемся кверху сосуде со стороны жидкости на стенки действует сила,
направленная вверх. Если стенки такого сосуда сделать подвижными, то жидкость
поднимет их. Такой опыт можно произвести на следующем приборе: поршень
неподвижно закреплен, и на него надет цилиндр, переходящий в вертикальную
трубку (рис. 253). Когда пространство над поршнем заполняется водой, силы
давления на участках  и  стенок цилиндра поднимают цилиндр
вверх.

Как поступить при отсутствии отопления

Если отопление в доме отсутствие более одного часа, необходимо связаться с теплоснабжающей организацией для контрольного замера. В случаях, когда проблема кроется в неисправности системы, то поставщик несет полную ответственность за это. В подобных обстоятельствах собственникам квартир положена компенсация за отопление. Последняя выражается в перерасчете оплаты коммунальных услуг либо в виде полного освобождения от этой обязанности на период, в течение которого батареи оставались холодными.

Иногда эта проблема приобретает затяжной характер. В таких условиях для нормализации температурного режима придется прибегнуть к дополнительным средствам.

Теплый пол

Теплый пол не способен довести температурный режим до комфортных значений во время холодов. Однако такая система препятствует охлаждению квартиры до тех показателей, которые несут опасность для жизни и здоровья.

Электрический обогреватель

Зимой при холодных батареях прогреть квартиру помогают:

1. Масляный радиатор. Выступают в качестве замены батарей отопления. От мощности масляного радиатора зависит максимальная площадь, которую прибор способен прогреть.
2. Световой и карбоновый обогреватели. Эти приборы, в сравнении с масляными радиаторами, потребляют меньше электроэнергии. Такие устройства обогревают квартиру за счет излучения, безопасного для человека.
3. Тепловентилятор. Прибор обогревает помещения с помощью горячего воздуха. Тепловентилятор отличается низкой ценой. Этот прибор не способен прогреть воздух до комфортных значений.

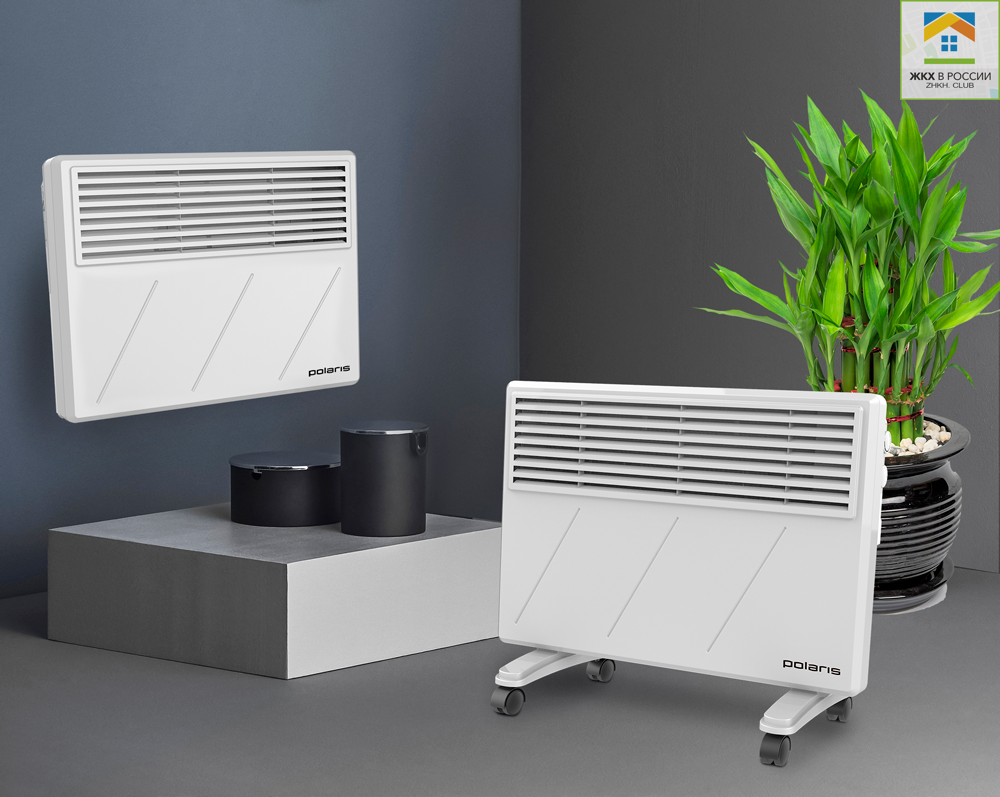

4. Конвектор. Дорогостоящий прибор, способный заменить отопительную систему. Конвекторы пропускают через себя холодный воздух, нагревают и выводят обратно.
5. Сплит-система. Подходит для обогрева комнат большой площади. Сплит-систему нельзя запускать при отрицательных температурах.

Описанные приборы дают временный эффект. Без восстановления подачи теплоносителя квартира зимой будет выстужаться.

Народные рекомендации

Если в квартире батареи холодные, то для обогрева помещений собственники нередко включают газовые конфорки. Этот вариант решения проблемы не рекомендуют использовать, так как во время горения выделяется углекислый газ, из-за чего ухудшается состояние людей.

Второй способ — набрать горячей воды в емкости и расставить в одной комнате с лучшей теплоизоляцией. Этот вариант также не способен устранить основную проблему, но дает временный эффект в виде повышения температуры воздуха в отдельном помещении.

Общие нормативные документы для отопления

Схема отопления многоквартирного дома

Для проектирования отопления жилого многоквартирного дома необходимо знать текущие нормы. Они подробно изложены в соответствующих документах – ГОСТах. СНиПах. Без них невозможен ввод в эксплуатацию любого жилого здания.

Существуют определенные нормативы отопления жилых помещений, которые обязательно необходимо знать при проектировании теплоснабжения. В них указываются критические уровни температуры в жилых помещениях, определяются погрешности в зависимости от погодных условий и времени суток. Определяющими документами для организации отопления жилых домов являются:

• СНиП 2301-99. В нем описывается уровень нагрева воздуха в квартирах, жилых и нежилых помещениях;
• СНиП 4101-2003. Информация о нормах вентиляции и теплоснабжения в зависимости от типа здания;
• СНиП 2302-2003. Указываются данные о требуемой степени теплоизоляции. Без этой информации невозможен корректный расчет отопления жилого помещения;
• СНиП 4102-2003. Нормы и требования к централизованному отоплению.

Помимо этих документов нужно учитывать содержание и других, которые относятся к конкретным отопительным приборам. В частности – установка и подключение газового оборудования, организации котельной и т.д.

Но для потребителей важно знать те параметры, которыми должна обладать система отопления многоквартирного жилого дома. Суммируя все требования из вышеописанных документов можно выделить основные характеристики теплоснабжения жилых зданий

Чаще всего страдает отопление лестничных клеток жилых домов. Именно в них из-за больших тепловых потерь температура в зимний период практически всегда ниже нормы. Поэтому жильцы дома вправе пожаловаться в управляющую компанию для исправления ситуации.

Проведение контрольных замеров температуры в помещениях обязаны выполнять представители УК по первому обращению жильцов дома.

Обеспечение теплом многоквартирных домов централизованная система отопления

При этом отклонения от заданного режима температуры воды, поступающей в тепловую сеть, на источнике теплоты предусматриваются не более +/- 3%;

В силу п. 9.2.1 Правил N 115 отклонение среднесуточной температуры воды, поступившей в системы отопления, вентиляции, кондиционирования и горячего водоснабжения, должно быть в пределах 3% от установленного температурного графика. Среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%.

Давление и температура теплоносителя, подаваемого на тепло потребляющие энергоустановки, должны соответствовать значениям, установленным технологическим режимом (п.4 Правил N 115).

В соответствии с п. 107 Правил о коммерческом учете тепловой энергии, теплоносителя, утвержденныхПостановлением Правительства РФ от 18.11.2013 N 1034 (далее Правила N 1034) контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим системы теплоснабжения теплоснабжающих и тепло сетевых организаций:

а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:

давление в подающем и обратном трубопроводах;

температура теплоносителя в подающем трубопроводе в соответствии с температурным графиком, указанным в договоре теплоснабжения;

б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт или при непосредственном присоединении к тепловым сетям:

давление в подающем и обратном трубопроводе;

перепад давления на выходе из центрального теплового пункта между давлением в подающем и обратном трубопроводах;

соблюдение температурного графика на входе системы отопления в течение всего отопительного периода;

давление в подающем и циркуляционном трубопроводе горячего водоснабжения;

температура в подающем и циркуляционном трубопроводе горячего водоснабжения;

в) при присоединении тепло потребляющей установки потребителя через индивидуальный тепловой пункт:

давление в подающем и обратном трубопроводе;

соблюдение температурного графика на входе тепловой сети в течение всего отопительного периода.

Контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим потребителя (п. 108 Правил N 1034):

а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:

температура обратной воды в соответствии с температурным графиком, указанным в договоре теплоснабжения;

расход теплоносителя, в том числе максимальный часовой расход, определенный договором теплоснабжения;

расход подпиточной воды, определенный договором теплоснабжения;

б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт, индивидуальный тепловой пункт или при непосредственном присоединении к тепловым сетям:

температура теплоносителя, возвращаемого из системы отопления в соответствии с температурным графиком;

расход теплоносителя в системе отопления;

расход подпиточной воды согласно договору теплоснабжения.

7.1 Общие требования

7.1.1. Системы отопления должны распределять тепло так, чтобы во всех жилых комнатах и других помещениях, где могут постоянно находиться люди, обеспечивались необходимые параметры микроклимата.
7.1.2. В холодный период года температуру отапливаемых помещений, когда они временно не используются, допускается принимать не ниже 12°С, обеспечивая восстановление нормируемой температуры к началу использования помещения.
7.1.3. Проектирование системы отопления дома следует осуществлять с учетом необходимости обеспечивать равномерное нагревание воздуха помещений, а также гидравлическую и тепловую устойчивость системы теплоснабжения. При этом должны быть предусмотрены меры по обеспечению пожарной безопасности и эксплуатационной надежности системы.
7.1.4. В качестве теплоносителя в системе отопления может использоваться вода (водяное отопление) или воздух (воздушное отопление). Применение систем воздушного отопления эффективно в условиях использования принудительной (механической) вентиляции.
7.1.5. В одноквартирных домах рекомендуется в дополнение к отопительным приборам, располагаемым, как правило, под оконными проемами, устраивать напольное отопление.
7.1.6. Следует предусматривать ручное или автоматическое регулирование систем отопления и горячего водоснабжения дома.
7.1.7. Системы должны быть запроектированы в соответствии с требованиями СНиП 2.04.05, смонтированы и испытаны – в соответствии с требованиями СНиП 3.05.01.

Работы, производимые перед запуском

Профилактический осмотр и обслуживание систем отопления и водоснабжения производится каждый год примерно в одно время, а именно осенью. Это время, когда идет подготовка оборудования к новому отопительному сезону. Если даже система запущена, все равно можно провести аварийную остановку. Обслуживание оборудования и правильный запуск не отнимает большого количества времени.

Рекомендуем: Можно ли ставить полипропиленовые трубы на центральное отопление?

Перед тем как приступить к ремонтным работам, необходимо произвести слив воды, а по окончании заполнить новой и после спуска воздуха с системы, приступить к эксплуатации

Особое внимание стоит обратить на качество заливаемой жидкости. Вода должна быть очищена и не содержать твердых примесей

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Можно ли ставить полипропиленовые трубы на центральное отопление?

Периодичность промывки теплоснабжения

При проходе теплоносителя через трубопровод, на внутренних стенках последнего откладывается накипь, снижающая теплоотдачу минимум на 20%. Отложения разрушают металл, после появляются свищи и разрывы.

Сроки промывки теплоносителя в МКД

Регламент, условия технической эксплуатации строений утверждены распоряжением Федерального органа по строительству номер 170. Последнее указывает на промывку узлов МКД после каждого завершения отопительного периода, либо капитального или текущего ремонта, обусловленного заменой элементов в открытой сети. После обработки системы, дезинфицируют. Невыполнение всех условий грозит не допуском здания к отопительному процессу.

Внеплановая промывка теплоснабжения

Процедура проводится после появления факторов, снижающих эффективность контура:

• разогрев сети требует добавочного времени;
• холодные радиаторы при горячей системе;
• посторонние звуки в период работы генератора;
• увеличенный расход топлива котла.

При неравномерно прогревающихся батареях также проводится промывка систем отопления.

Этапы обработки по очистке и промывки

Обработка узлов теплопотребления производится в последовательности:

1. Проводят проверку коммуникаций, оценку их технического состояния. Выполняется первичная опрессовка, причем давление устанавливается выше рабочего на одну четверть. Процедура помогает выявить утечки системы.
2. Определяют технологию промывки блока. Обычный способ представляет прогон пульпы, состоящей из жидкости со сжатым воздухом.
3. Составляется смета.
4. Оформляется соглашение, где прописываются все условия операции, сроки выполнения, обязательства контрагентов, штрафные санкции в случае нарушения первого.
5. Затем составляется договор на работы.
6. После завершения проводится повторное гидравлическое испытание.

Окончание промывки обусловливается оформлением акта очистки и гидроиспытания сети. При неудовлетворительном качестве процедуры заказчик вправе не подписывать соглашение.

1 Виды отопления в многоэтажных домах

В настоящее время применяются три основные схемы системы отопления жилого дома, которые зависят от многих внешних и внутренних факторов: центральное, автономное и индивидуальное.

Выбирая оптимальный вариант отопления, следует ознакомиться с основными его характеристиками. Речь идет о следующих особенностях:

• Центральное отопление, для которого характерно последовательное обслуживание сразу несколько домов или целых кварталов от одной котельной. Как правило, применяется в старом жилищном фонде, и чаще всего такую систему можно встретить в типовых панельных и кирпичных пятиэтажных и девятиэтажных домах.
• Автономное отопление. В этой схеме предусмотрено обслуживание всех квартир одного дома от отдельно стоящей котельной (в старом жилфонде эту роль выполняют кочегарки) или же бойлерной, расположенной на самом верхнем этаже. Последний вариант чаще всего можно встретить у застройщиков жилья комфорт- и бизнес-класса.
• Индивидуальное отопление, которому свойственно расположение газового котла и индивидуальной разводки от него в каждой квартире многоэтажного дома, благодаря чему жильцы могут сами регулировать начало и конец отопительного сезона, а также уровень обогрева собственного жилища.
