Положительные моменты
Водяное обладает следующими достоинствами:
- Принцип действия предельно прост, переносчиком тепловой энергии является горячая вода, постоянно циркулирующая по трубопроводу.
- Хозяева сами могут выбрать оптимальный тип котла, будь то электрическая, дровяная или газовая модель.
- Способ подходит для дач вне зависимости от площади и количества этажей. Небольшому зданию не нужны широкие трубы, а потому контур выглядит эстетично, не требует особых усилий в процессе монтажа.
- При правильных расчетах циркуляция воды происходит бесшумно, бытовой комфорт остается на высоком уровне.
- Владельцы могут корректировать температурный режим, снижать расход топлива, если нет нужды в значительном нагреве воздуха.
Как правильно монтировать отопление
Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.
В целом схема установки выглядит так:
- Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
- Далее устанавливают теплогенератор, то есть выбранный котел.
- Монтируют расширительный бак.
- Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
- Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
- Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.
Обратите внимание на некоторые нюансы:
- Котел должен быть расположен в самой нижней точке системы.
- Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
- Поворотов в трубопроводе должно быть как можно меньше.
- Для повышения эффективности отопления необходимы трубы с большим диаметром.
Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.
Основные отличия
Системы отопления при помощи жидкого теплоносителя подразделяют на 2 главных вида – это однотрубные и двухтрубные. Различия данных схем заключаются в способе подключения теплоотдающих радиаторов к магистрали. Магистралью однотрубной отопительной системы является замкнутый круговой контур. Теплотрассу прокладывают от нагревательного устройства, батареи подключают к нему последовательно и протягивают назад к котлу. Отопительная система с одним трубопроводом просто устанавливается и не располагает большим количеством комплектующих, потому дает возможность прилично экономить на монтаже.
Однотрубные отопительные конструкции с естественным передвижением теплоносителя сооружают только лишь с верхней разводкой. Отличительный признак – в схемах имеются стояки подающей магистрали, но отсутствуют стояки для обратной трубы. Перемещение теплоносителя двухконтурной отопительной системы реализовывается по 2 магистралям. Первая предназначается для доставки горячего теплоносителя от прибора нагрева к отдающим тепло контурам, вторая – для отвода охлажденного теплоносителя к котлу.
Радиаторы отопления подсоединяются параллельно – нагретый теплоноситель поступает в каждый из них прямо от подающего контура, благодаря этому имеет почти равную температуру. В батарее вода отдает энергию и остывшей отправляется в отводящую трубу – «обратку». Подобная система нуждается в удвоенном количестве труб, фитингов и арматуры, тем не менее, дает возможность организовывать комплексные разветвленные структуры и понижать расходы на обогрев благодаря индивидуальному регулированию батарей. Двухконтурная система высокоэффективно отапливает большие помещения и многоэтажные сооружения. В малоэтажных постройках (в 1-2 этажа) и домах, имеющих площадь меньше 150 м², рациональнее сооружать одноконтурное теплоснабжение как с финансовой, так и с эстетической точки зрения.
Схемы монтажа системы отопления в частном доме
На практике применяются два вида систем – схем (или видов разводки труб), а именно:
- однотрубная;
- двухтрубная.
Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.
Однотрубная система
Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.
Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.
Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.
Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.
Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:
- насос стоит денег, а значит, растут затраты на установку системы;
- увеличивается потребление электроэнергии, так как насос работает от электричества;
- если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.
Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.
Двухтрубная система

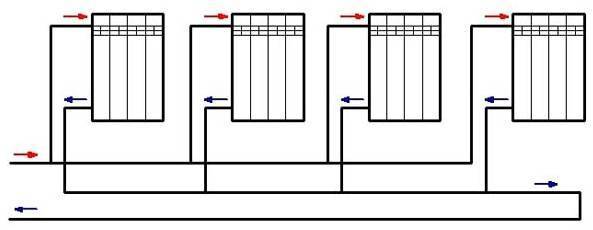

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.
Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.
Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.
Двухтрубная система может работать по двум схемам:
- коллекторной;
- лучевой.
Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.
Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.
В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.
Варианты способов отопления
Максимальный дискомфорт при эксплуатации здания вызывает отсутствие именно газа и электрической энергии. Поэтому владельцу необходимо не только отопление частного дома без газа и электричества, но и выработка 2-10 кВт электроэнергии для бытовых нужд. Вариантов электрообеспечения не так много:
- генератор – обычно дизельный с максимально возможным ресурсом;
- термоэлектрогенератор – вырабатывает ток от тепловой энергии, ведущим производителем является Криотерм.
Дизельгенератор
Способов реализации обогрева здания значительно больше, от классической дровяной печи воздушного отопления до альтернативных источников (тепловой насос, солнечные батареи). Но для высокой эффективности альтернативных систем отопления, для работы насосов и компрессоров в их составе, также необходима электроэнергия.
Твердотопливный котел
Отопление частного дома без газа и электричества может быть организовано котлами на твердом топливе. Максимально комфортную эксплуатацию обеспечивают модификации длительного горения с естественной тягой:
- загрузка в них осуществляется снизу, камера дожига расположена вверху;
- после разогрева нижней топки до 200 градусов механической заслонкой перекрывается доступ воздуха в камеру сгорания;
- внутри нее начинается пиролиз (выделение горючих газов) из тлеющих углей;
- газ поступает в верхнюю камеру, сгорает для выделения энергии;
- в проходящих внутри котла рубашках или трубах теплоноситель разогревается;
- проходит сквозь регистры, отдавая тепло, подается для следующего цикла.

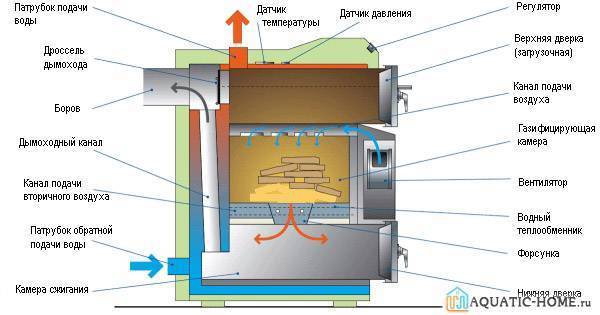

Устройство котла твердотопливного ДГ
В пиролизных котлах с верхней загрузкой используются вентиляторы, в бункерных необходимо вращение червячной передачи для регулярной подачи в камеру сгорания пеллет. Поэтому данное оборудование может работать лишь при наличии генератора.
Использование жидкого топлива
Другим способом реализации обогрева является отопление частного дома без газа и электричества жидкотопливными котлами. Самым дешевым энергоносителем является солярка, однако дизельные котлы имеют существенный недостаток – топливо должно храниться с соблюдением пожаробезопасности жилища, при сгорании образуется характерный, не выветривающийся запах.

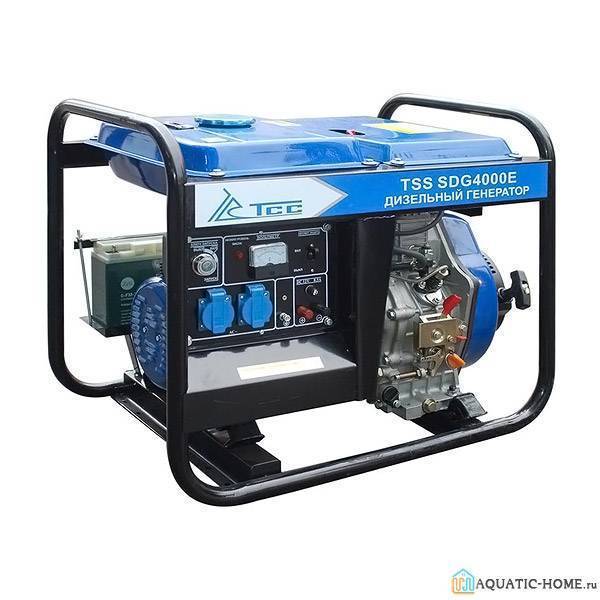

Генератор дизельный
Воздушное отопление реализуется печами или каминами. Классическими печами являются:
- русская – обогрев + приготовление пищи;
- «голландка» – монтируется в проем, отапливает несколько смежных помещений;
- универсальная – готовка на съемных кольцах варочной поверхности + обогрев помещения.
Обогрев воздушный печами
Их изготавливают из кирпича, стали, снабжают дымоходами, обеспечивая безопасность узлов прохода сквозь перекрытия, кровлю. В печи легко интегрируются приборы генерации электроэнергии из тепла компании Криотерм. Кроме того, производитель выпускает банные печи, позволяющие освещать помещение, пока не остынут стенки отопительного прибора.
Биокамин для обогрева комнаты
Пассивный дом
Отопление частного дома без газа и электричества может быть организовано системами «пассивного дома». В этом случае применяются современные теплоизоляционные материалы, позволяющие снизить энергопотребление до 7 – 10%.
Система «пассивный дом»
Другими словами, такому жилищу должно быть достаточно тепловой энергии, выделяемой семьей в процессе жизнедеятельности. Здание имеет компактные размеры, контур наружного утепления, слой теплоизоляции под фундаментом и отмосткой. В обязательном порядке учитываются:
- стороны света – жилые комнаты с юга, функциональные помещения защищают их с севера;
- роза ветров – теплопотери гасятся верандами, кухнями с наветренной стороны участка;
- планировка – должна обеспечивать качественный воздухообмен рекуператорами.
Статья по теме:
Кроме указанных мероприятий используются альтернативные источники энергии (тепловой + электрической):

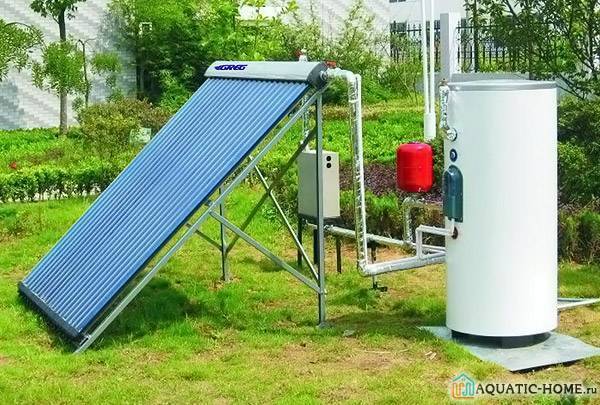

Солнечный нагреватель воды
Статья по теме:
Насос геотермальный
Статья по теме:
Существуют системы «активного дома», которые кроме снижения теплопотерь способны вырабатывать дополнительное тепло, аккумулируемое центральной домашней сетью. Основным недостатком является высокий бюджет установки подобного оборудования и большие сроки окупаемости.
Двухтрубная система с верхней разводкой
Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.
Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.
В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.
В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.
Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.
Достоинства схемы в:
- скорости движения теплоносителя;
- максимальном и ровном прогревании помещений;
- исключении риска образования воздушных пробок.
К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.
Виды отопления для загородного дома
Существует несколько популярных способов обогреть свой загородный или дачный домик.
Выбирая определенный отопительный проект, нужно учесть некоторые моменты. Так как дачные дома строились в различные периоды, материалы, которые были использованы для их строительства, могут существенно различаться. Для кого-то постройка дачного дома обошлась довольно дешево, а кто-то вложил в это мероприятие круглую сумму.
Еще один определяющий критерий выбора системы отопления для дачи – это наличие в домике коммуникаций. Чаще всего дачные поселки расположены в таком месте, где отсутствует газоснабжение. О центральном отоплении в таких дачных поселках тоже не может быть речи.
Автономное отопление дачи сжиженным газом
Выбирая систему отопления дачного дома, нужно также учесть, насколько постройка защищена от возгорания. Некоторые отопительные системы категорически нельзя сочетать с материалами, не обладающими должной противопожарной безопасностью.
Еще один момент, на который нужно обратить внимание при выборе системы отопления, – это наличие самого ближайшего теплоносителя. Теплоносителем для дачной отопительной системы могут быть такие материалы, как: уголь, дрова, топливо дизельного типа и другие
Чем ближе будут доступны такие теплоносители, тем дешевле обойдется их транспортировка.
Дрова — один из доступных и популярных материалов для отопления
Наиболее доступным ресурсом в дачных поселках является электричество. Такой энергетический ресурс является наиболее популярным и доступным для отопительной системы дачного дома.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |

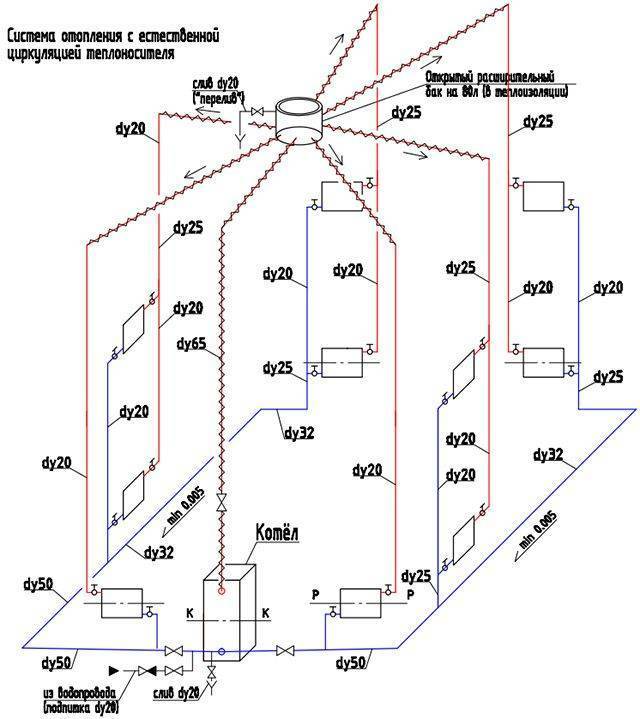

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Виды двухтрубных систем
Классифицируются двухтрубные системы по нескольким признакам:
- направление движения жидкой среды (тупиковые либо проточные);
- тип контура (открытый либо закрытый);
- принцип движения жидкости (естественная либо принудительная циркуляция).
Тупиковые и проточные
В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.
Открытые и закрытые
Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.
Гравитационные и с принудительной циркуляцией
Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.
Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.
Отопление на даче под ключ цена
Ниже мы приведем стоимость нескольких самых популярных вариантов отопления на даче
Вариант отопления дачного дома 65 кв. м. твердотопливным котлом.
| № | Наименование услуги | ед. | цена за ед. | кол-во | Стоимость |
|---|---|---|---|---|---|
| 1 | Стоимость работ | шт. | 45 500 | 1 | 45 500 |
| 2 | Стоимость материалов | шт. | от 56 647 | 1 | 56 647 |
| Итого: | 102 147 |
Вариант отопления дачного дома 65 кв. м. электрическим котлом
| № | Наименование услуги | ед. | цена за ед. | кол-во | Стоимость |
|---|---|---|---|---|---|
| 1 | Стоимость работ | шт. | 39 500 | 1 | 39 500 |
| 2 | Стоимость материалов | шт. | от 46 555 | 1 | 46 555 |
| Итого: | 86 055 |
Если у Вас еще остались вопросы, Вы всегда можете обратиться к нашим специалистам, для бесплатного подбора индивидуальной системы отопления, подходящей для Вашего дачного дома.
Мы всегда рады помочь в выборе котла отопления, подходящего для Вашей системы!
Монтаж котельных и отопления осуществляется в кратчайшие, заранее оговоренные сроки!
Бесплатный выезд специалиста на объект
Получите БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ СПЕЦИАЛИСТА
прямо сейчас!!!
Звоните +7 (499) 390-84-79ИЛИ
Присылайте свой вопрос на наш почтовый ящикinfo@san-t.ru
Включение в систему распределительного коллектора
Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.
Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.
Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Правила использование теплого пола
Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.
Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом
Для больших площадей использование единственной трубы невозможно по следующим причинам:
- количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
- при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.
Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.
В этом случае подключение осуществляется через распределительный коллектор.
По коллекторному принципу устроены системы водяных “теплых полов”, аналогично подключаемых к распределительной гребенке.
Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.
Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.
После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.
Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета
