Кирпичный щиток для металлической печи своими руками

Отопительный щиток облегченной конструкции

Кирпич обыкновенный, шт — 141

Задвижка 130х130 мм — 3

Дверца 130х130 мм — 3

Уголковая сталь 30х30х4 мм (для каркаса), м — 12

Асбофанера толщиной 5 мм (для каркаса), м 2 — 4

Размер: 730х340 мм. Высота: 1930 мм. Масса: 650 кг. Щиток заключается в металлический каркас, облицовывается металлическими листами или асбофанерой.

Рис. 1 Отопительный щиток облегченной конструкции:1 — патрубок; 2 — место присоединения плиты к щитку; 3 — чистка; 4 — задвижка; 5 — самоварник

Кладка щитка выполняется из обыкновенного кирпича (в четверть или на ребро). Сначала устанавливают каркас печи или щитка, имеющий внизу сварную раму из стального уголка 30х30х5 мм. Если щиток возводится на деревянном полу, сначала укладывают два слоя войлока, пропитанного глиняным раствором, или асбест, обитый сверху листовой сталью. Отопительный щиток можно выкладывать из кирпича, строго соблюдая размеры для установки чисток, дверок, задвижек. Облицовочные листы готовят заранее, раскраивая их по шаблону. К нижней части каркаса, к четырем угловым металлическим стойкам, приваривают или приклепывают уголки, на которые кладут лист кровельной стали или асбестоцементную плиту, служащую основанием. На него укладывают слой войлока.

Каркас внизу имеет ножки высотой 65 мм, что обеспечивает хорошую вентиляцию нижней части отопительного щитка. Он должен прочно опираться на основание четырьмя ножками и быть строго вертикальным. Установив и выверив каркас, закладывают нижний ряд облицовочных листов (асбофанеру или сталь) и приступают к кладке.

Кирпич укладывают по войлоку или асбесту плашмя. Кладку ведут до уровня первого ряда облицовки, т. е. на высоту 625 мм. Далее кирпичи укладывают на ребро, чтобы они плотно, без пустот прилегали к стенкам облицовки каркаса. Для этой цели применяют тонкий слой глиняного раствора. Пустоты между стенками облицовки каркаса и кирпича снижают нагревание стенок печи или щитка.

Как сделать отопительный щиток своими руками

Изготовить щиток для обогрева – вполне реальная задача даже для человека, не имеющего до этого большого опыта в строительстве. На первый взгляд кому-то покажется, что конструкция слишком сложная, другие посчитают такой вид отопительного элемента простым. Однако не стоит забывать, что в каждом процессе есть свои нюансы, которые нужно учитывать и обязательно узнавать заранее, до того, как начнётся выкладка материала.

Первый вариант кладки

Первым делом заливается бетон, важно, чтобы фундамент не был связан основой конструкции дома. После того как бетон просохнет, необходимо уложить рубероид. Он послужит отличной гидроизоляцией

Для наглядности смотрите рисунок ниже

Он послужит отличной гидроизоляцией. Для наглядности смотрите рисунок ниже.

Рассмотрим два простых основных способа порядовки.

В первом случае параметры будущего щитка будут 89х38х224 см. Для выкладки подобной конструкции понадобятся следующие инструменты:

• Кельма;
• Молот с киркой небольшого размера;
• Отвес;
• Рулетка, линейка, угольник, уровень.

Также понадобятся расшивка и шнурок. Эти простые инструменты, в большинстве случаев они есть почти у каждого человека, в ином случае приобрести их не составит никакого труда.

Материалы, которые понадобятся для выкладки щитка, также знакомы многим и продаются в строительных магазинах. Потребуется 309 кирпичей, около четырёх вёдер чистого песка, не меньше 6 вёдер очищенной от мусора глины. Также будут необходимы 1,5 м рубероида, 3 дымовые задвижки, 3 дверки небольшого размера для прочистки от сажи и решётка размером до 20 см.

Подготовительные работы

Фундамент должен быть ниже уровня пола, на него следует уложить первый кирпичный слой, а после стелить рубероид. На рубероид кладётся ещё один кирпичный слой, и он должен быть на уровне половой поверхности. Это оптимальный и безопасный вариант начала укладки будущего щитка.

Процесс

Все действия необходимо выполнять согласно инструкции:

1. После выкладки фундамента кладётся первый слой из кирпичей. Со 2 по 3 ряд следует выкладывать кирпичи в зависимости от той порядовки, которая будет предпочтительней.
2. На четвёртом и пятом рядах потребуются чистки, а также окно для того, чтобы соединение со щитком было успешным.
3. В шестом ряду потребуется оставить 2 канала.
4. С седьмого по двадцать пятый ряды достаточно следовать выбранной порядовке и оставлять три канала. В этом случае кладка будет по нечётным числам рядов.
5. С восьмого по 26 ряды достаточно следовать порядовке.
6. На восемнадцатом ряду понадобится поставить задвижку. Двадцать первый и двадцать второй ряды укладываются вместе с самоварником. На 27 ряду, после того как самоварник будет перекрыт, необходимо объединить оба канала с левой стороны.
7. На 30 ряду справа ставится задвижка. По 36 ряд нужно следовать порядовке. 36 ряд последний, но требует не меньшего внимания, так как в нём нужно оставить вентиляционный и дымовой каналы.

Второй вариант кладки

Материалы:

• Кирпичи, понадобятся здесь в количестве 680 штук;
• Очищенный песок и глина – не менее 22 вёдер каждого;
• Уголки из стали 4 м;
• Дверка;
• Полоса из стали около 55 см;
• Лист из стали не меньше 0.5×0.7 м;
• Плита из чугуна, предпочтительно с 2 конфорками;
• Дверка для топки, поддувала, прочистки;
• Задвижки;
• Коробка для водонагрева.

Подготовка

Подготовка в данном случае не будет отличаться от первого варианта. Необходим качественно выложенный фундамент, соответствующий всем правилам. Параметры будущего щитка следующие: 1.40х1.02х2.17 м. Такая конструкция будет больше предыдущей, потребует больше сил и материалов, но она будет долговечной и более теплоёмкой, чем предыдущий вариант.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

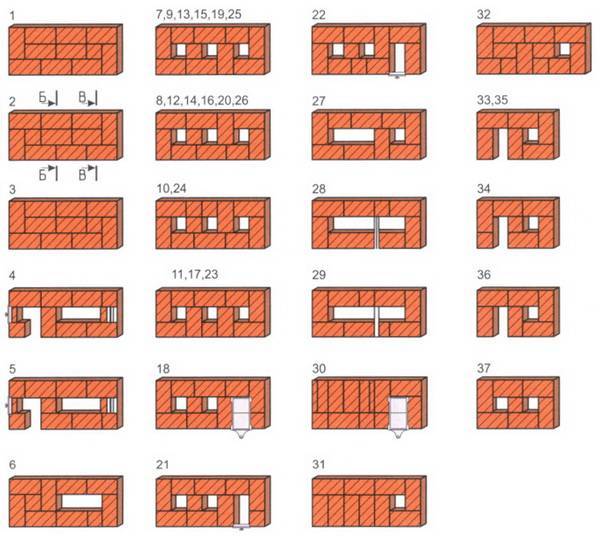

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.

• Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
• Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
• На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
• В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

• На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
• На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
• На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
• Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
• Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

• 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
• На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
• На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
• 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
• На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
• Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

• канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
• колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

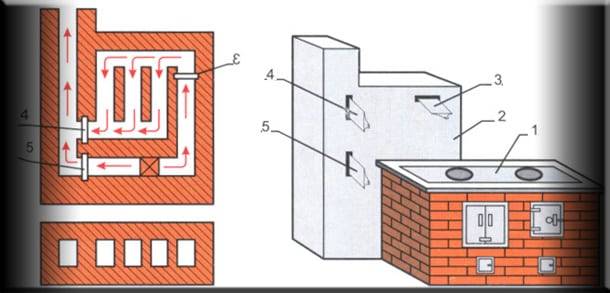

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

• кирпич красный керамический полнотелый – 309 шт.;
• задвижка 130 х 130 мм – 3 шт.;
• дверца для прочистки 130 х 140 мм – 3 шт.;
• решетка вытяжная с клапаном 150 х 200 мм;
• глина – 6 ведер;
• песок – 4 ведра;
• рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

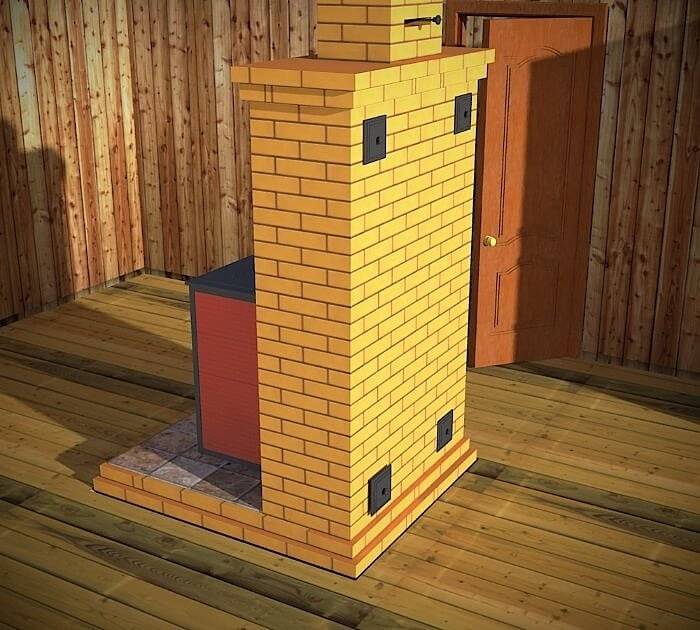

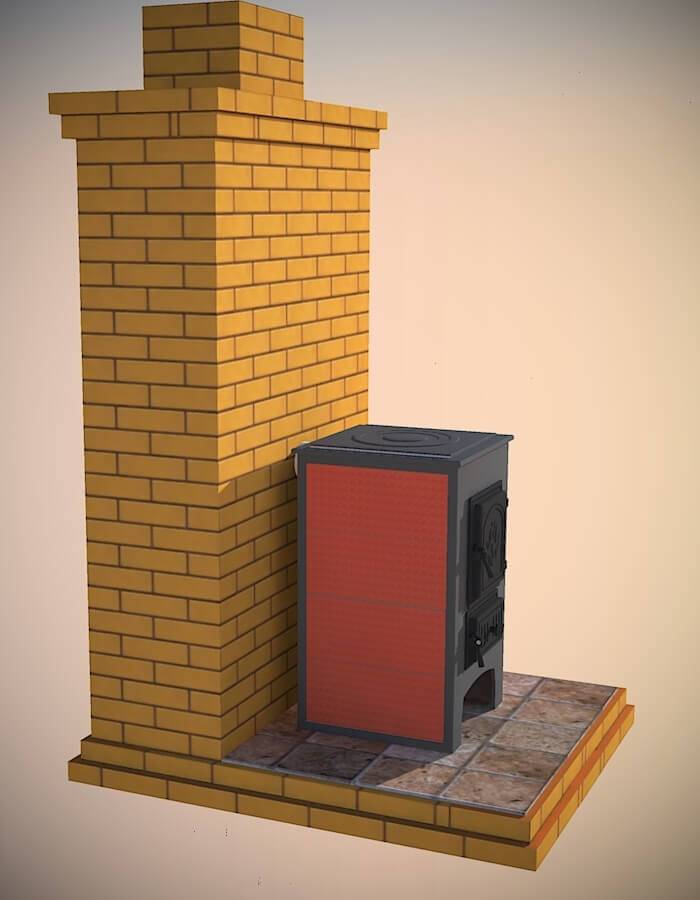

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Конструкции приспособлений

Конструкции отопительных щитков делятся на две большие категории: они могут быть толсто- либо тонкостенными.

О толщине стенки

1. Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
2. Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
3. Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.

1. Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.

Принципиальные схемы работы

По принципу работы различают два типа устройств.

Канальные щитки

1. Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.
2. Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
3. Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
4. В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.

В печах-каминах перемычки не нужны, потому как щитками они оснащаются для большей отдачи тепла. Устройство же для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без подобной перемычки делать не следует. (См. также статью Биотопливо для каминов: особенности.)

Колпаковые устройства

Отопительный щиток колпакового типа состоит из одной либо нескольких полостей, которые соединены дымоходами. Выход и вход канала во всех колпаках делается гораздо ниже верха его плоскости.

Почему это надо? Нагретый воздух и печные газы всегда текут вверх. Проникнув в колпак, газы до своего остывания будут расположены там. Когда они свое тепло отдадут, то их вытеснит новая порция нагретых продуктов горения, и они потекут по дымоходу на улицу.

Особенности реализации схемы щитка

1. Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
2. Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
3. Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)

https://youtube.com/watch?v=YiJRfgw9s90

Разновидности и схемы

Кирпичная кладка вокруг печи обеспечивает пожарную безопасность

Отопительные щитки подразделяют на две большие группы:

• тонкостенные;
• толстостенные.

Второй вариант выкладывается в ½ кирпича. Эта конструкция максимально отвечает требованиям пожарной безопасности, но у нее есть одна особенность: хорошо прогреться такая печь сможет, если будет долго топиться.

Тонкостенные щитки выкладывают в четверть кирпича. Чтобы обеспечить пожарную безопасность, рекомендуется дополнительно оборудовать металлические кожухи.

В зависимости от сезона использования устройства подразделяют на летние и зимние. Летние варианты прогреваются лишь частично, зимние – полностью.

В зависимости от внутреннего устройства выделяется два вида щитков.

Канальные

Колпаковая схема расположения каналов считается более эффективной – наружу выходит холодный воздух

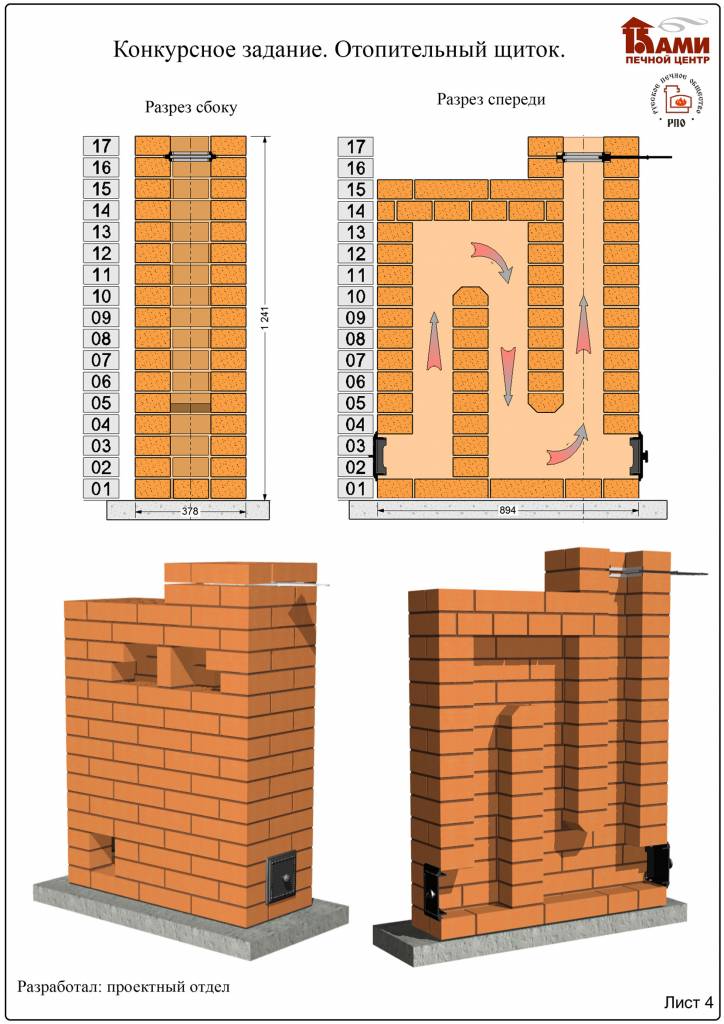

Схема щитка представляет собой сеть из дымоходов, расположенных вертикально друг от друга. Перед тем как выйти наружу, дым проходит по всем каналам, обогревая их.

Колпаковые

Такая система используется в качестве пристройки к печи, сделанной из чугуна. Устройство оборудовано двумя камерами, которые находятся вертикально. Газ будет находиться в них до тех пор, пока не остынет полностью. Только после этого он выходит наружу. Так как горячий дым находится длительное время внутри конструкции, щиток прогревается намного сильнее. Главным преимуществом такой системы является возможность монтажа дополнительной задвижки. Таким образом можно будет регулировать уровень нагрева.

Как выложить щиток с автономной топкой

Как выглядит

Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток.

Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид).

Особенности кладки

Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:

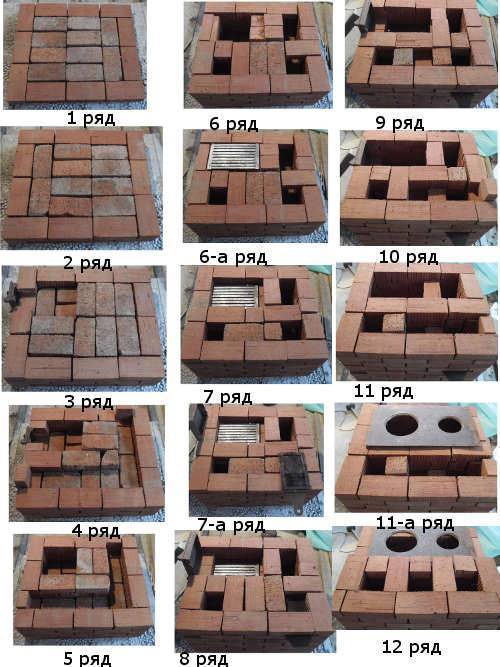

• 1 и 2 ряд выкладываются в соответствии с порядовкой.
• В 3 ряду необходимо оставить зольник под топку.
• 4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
• 5 ряд аналогичен четвертому (соблюдается перевязка швов).
• 6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.

• В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
• В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
• 9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
• 11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
• В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

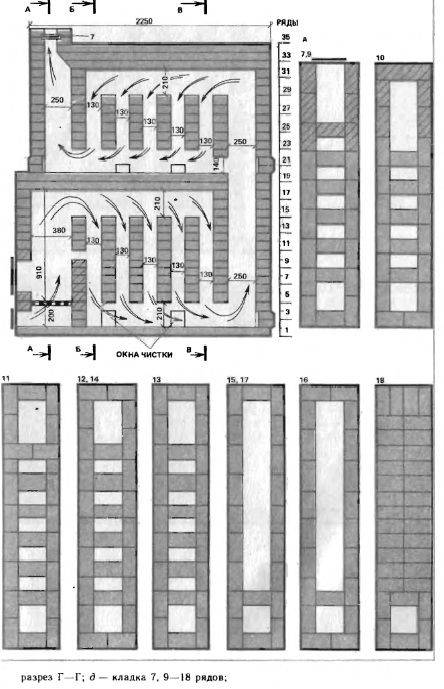

Прочие порядовки – это кладка щитка (смотреть на схеме).

• В 16 ряду необходимо стесать кирпич справа у второго канала.
• В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
• В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
• В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
• В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Важно! Следите за толщиной швов – она не должна превышать 3-5 мм.

Размеры, на которые следует ориентироваться:

• Длина – 1400 мм.
• Ширина – 1020 мм.
• Высота — 2170 мм.
• Масса — 2800 кг.
• Длина стальной полосы над духовкой – 550 мм.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.

• Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
• Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
• На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
• В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

• На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
• На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
• На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
• Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
• Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

• 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
• На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
• На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
• 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
• На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
• Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

Железные варочные и отопительно-варочные печки имеют одно несомненное преимущество – компактность. Подобный агрегат не будет занимать много места в вашем доме либо на даче. Дабы повысить эффективность стальных и чугунных печей, используется кирпичный отопительный щиток.

Типы отопительных щитков

Конструкцию классифицируют по разным признакам.

По толщине стенок:

• в полкирпича (толстые стенки, оптимальный вариант в том случае, если планируется регулярная долгая работа плиты, а также как защита от потенциального возгорания);
• в четверть кирпича (тонкие стенки, которые быстрее нагреваются, но при этом быстрее остывают, при этом кладка в этом варианте требует более тщательного соблюдения правил пожарной безопасности, а также укладки щитка на гидроизолированный фундамент и непременного оснащения печи металлическим кожухом).

По конструктивным особенностям и особенностям монтажа:

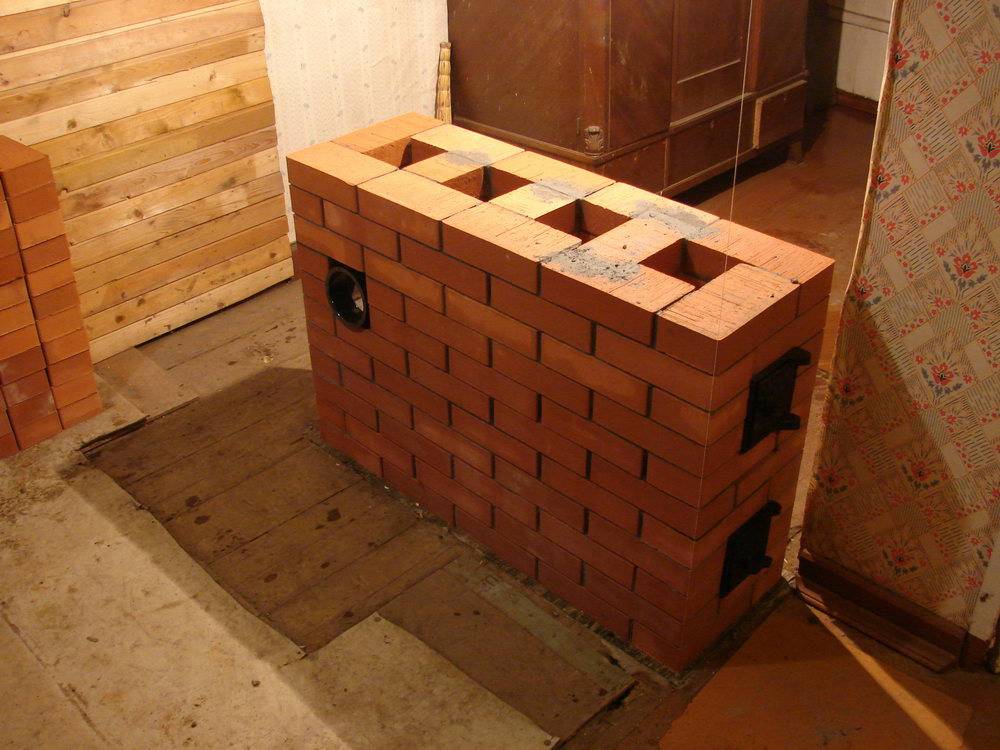

колпакового типа – одна или две кирпичные поверхности, соединенные каналами. В каждом колпаке вход и выход дымохода ставятся ниже его верхней плоскости. Причина в том, что горячий воздух стремится вверх, так что, нагревшись и попав в колпак, он останется в нем вплоть до момента остывания, а затем, будучи вытеснен более горячим газом, уйдет выше по дымовыводящей трубе.

В этом смысле двухколпаковый отопительный щиток выгоднее – он заберет у печных газов тепла больше, чем конструкция с одним колпаком.

канального типа – предполагает установку виткового дымоходного канала, который имеет одинаковый диаметр на всех участках трубы. Такой дымоход может быть вертикальным или горизонтальным, но, в любом случае, в нем устанавливаются перегородки. Также этот тип предполагает установку перемычек – летом они препятствуют ненужному нагреву всей поверхности, сосредотачивая тепло исключительно на плите.

Важно! Монтировать перемычки не нужно в том случае, если отопительный щиток канального типа «прилагается» к камину, поскольку главная задача камина – нагрев помещения. По конфигурации:

По конфигурации:

• прямая – наиболее распространенная форма щитка;

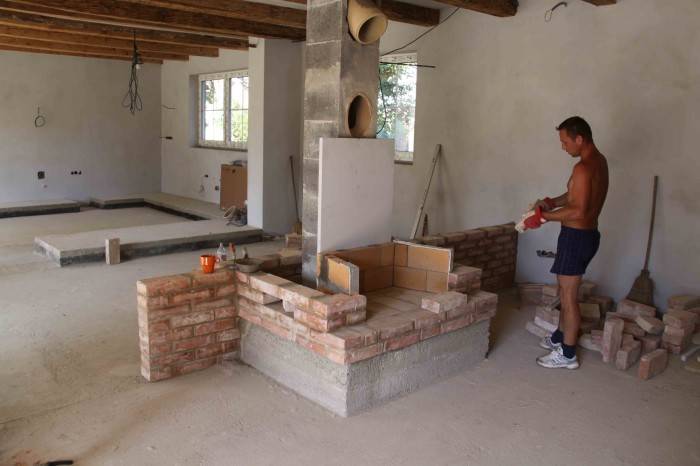

• угловая – встречается реже, зато экономит место в помещении и дает больше тепла благодаря большей площади.

Важно! Для того чтобы разделить кухонные заботы и отопительный вопрос, специалисты рекомендуют оборудовать щиток топочной камерой
