Что может выйти из строя в насосной станции и как это исправить

Повреждение или разрушение вала

Признаки: Вал слишком изогнут или разрушен. Чистый перелом указывает на «мгновенный» характер разлома, который вызван внезапной перегрузкой или нарушением равновесия. Если сломанный вал имеет признаки изменения цвета (обычно синий цвет), значит, повреждение было постепенным, что свидетельствует о чрезмерном нагреве перед разрушением вала.

Причина: Несоосность приводного ремня ведет к чрезмерному износу. Перетянутый ремень прилагает к валу мощное изгибающее усилие, что приводит к изгибу вала или к преждевременному переламыванию вала. Слишком сильные вибрации из-за недостаточного обслуживания.

Решение: Замените водяной насос и проверьте систему ременного привода: ремень, натяжитель, шкивы, натяжение и соосность ремня. Если двигатель оборудован вентилятором, установленным на водяном насосе, осмотрите вентилятор/узел муфты вентилятора. Вентилятор может не быть установлен перпендикулярно валу. Изгиб или повреждение вентилятора, износ распорного кольца, износ или повреждение муфты вентилятора также могут являться факторами, способствующими разрушению вала.

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Вода поступает рывками

Причины работы насосной станции рывками:

• пересыхание скважины;
• скачки давления или напряжения;
• повреждение мембраны;
• ошибки при обустройстве скважины.

Засорение насосной станции приводит к остановке работы. Давление при этом падает и частички мусора отлипают от входного отверстия. Устройство снова включается и затягивает грязь, что опять приводит к остановке двигателя. При этом в доме вода будет идти рывками.

Если с самого начала оборудование работает неравномерно, значит вся магистраль смонтирована неправильно – есть утечки. Нельзя засыпать трубы землей, пока не протестирован насос, иначе потом придется раскапывать снова и осматривать весь участок.

Проверяют также соответствие диаметра трубы высоте всасывания. Одновременно необходимо проверить скважину, не уменьшилась ли ее производительность – возможно, потребуется очистить ее от ила.

На участке от всасывающего до входного патрубка может наблюдаться подсос воздуха. Насосная станция в таком случае работает, но воду подает рывками. Исправляется ситуация заглублением трубы в скважину. Если не помогает, значит нарушена герметичность всасывающей трубы – ее достают, проверяют и ремонтируют.

Ремонт насосной станции: самые распространенные неполадки и способы их устранения

September 12, 2013

Автоматизация насосных станций — необходимое условие для бесперебойного снабжения загородных усадеб питьевой водой из колодцев и скважин. В отсутствие централизованного водоснабжения такая схема имеет ряд особенностей, связанных с обеспечением стабильной работы электромеханических составляющих насосной станции.

Принцип работы насосной станции

Забор воды для бытовых нужд приводит к понижению рабочего давления в сети, и автоматика включает насос, нагнетающий воду из естественного источника. Возникающую избыточную нагрузку берет на себя гидроаккумулятор, работающий во взаимодействии с автоматикой включения/выключения насоса, прекращающего работу, как только давление в системе восстановится. Частота включения и выключения насоса и автоматики должна быть как можно меньше, чтобы максимально продлить срок их службы. Это будет означать и безаварийную работу самой насосной станции.

Однако владелец загородной резиденции должен быть готов к тому, чтобы в случае возникновения неисправности найти ее причину и самому осуществить ремонт насосной станции. Ниже рассмотрены основные признаки аварийных ситуаций и действия согласно им.

1. Станция работает. Насос включается. Вода не качается

Проверить герметичность трубопроводов, заполнение насоса водой, работоспособность обратного клапана. Проверить наличие в колодце или скважине воды. Возможна большая выработка в промежутке между крыльчаткой и корпусом насоса (заменить детали или весь насос). Также возможно низкое напряжение в сети.

2. Станция работает. Насос включается очень часто. Вода качается рывками

Проверить динамику показаний манометра. Если имеет место резкое падение давления до момента включения:

• произошел разрыв мембраны (диафрагмы) гидроаккумулятора, нужна замена;
• в баке гидроаккумулятора нет достаточного давления воздуха; докачать либо заделать место утечки;
• неисправно реле давления, от которого включается/выключается насос.

3. Станция работает. Насос включается. Вода идет с перебоями

Подозрение на подсос воздуха. Проверить уровень воды в колодце или скважине, места соединений труб.

4. Станция работает. Вода идет. Насос не отключается

Ремонт насосной станции состоит в регулировке реле давления для выставления новых значений верхнего и нижнего пределов, при которых включается/выключается насос. Возможно, нужно прочистить входное отверстие реле, засоренное солями.

5. Станция не работает — не включается насос

Проверить электропитание станции. Осмотреть контакты на реле давления и прочистить их, если они подгорели. Проверить электродвигатель. Характерный запах горелой изоляции будет однозначно свидетельствовать о его выходе из строя. В этом случае ремонт насосной станции должны производить только специалисты.

6. Станция не работает — насос издает гудение, но не включается

Скорее всего, насосная станция всю зиму хранилась в не слишком-то приспособленном для этого помещении. Крыльчатка станции, остававшаяся долгое время без движения и в отсутствие воды «залипла» к корпусу. Ремонт насосной станции в этом случае прост: отключить насос, покрутить крыльчатку вручную и вновь включить в сеть.

В заключение стоит заметить, что автоматизация насосной станции помогает без постоянного к ней внимания выдерживать оптимальные параметры ее работы с сохранением в сети домовладения давления, аналогичного в городских системах централизованного водоснабжения.

Ремонт дренажных насосов

Чаще всего это бывает:

• неправильная эксплуатация, когда превышаются рабочие параметры аппарата;
• большой период между проведением техобслуживания;
• длительное функционирование прибора в «сухом» режиме;
• очень большие твердые включения в откачиваемой жидкости (тогда дренажный насос не качает воду);
• некачественно произведенный монтаж насоса;
• производственный дефект.

Когда аппарат недорогой, производится разборка дренажного насоса и его ремонт своими руками при условии наличия навыков обращения с подобными агрегатами.

Если появились первые признаки неправильного функционирования погружного насоса, нужно проверить работоспособность и состояние отдельных элементов:

• поршень должен отличаться эластичностью и на нем не могут быть механические повреждения;
• необходимо, чтобы вдуваемый на месте забора жидкости воздух свободно проходил по обеим сторонам;
• оптимальное расстояние между поршнем и катушками электромагнита – от 0,4 до 0,5 сантиметра. Если зазор больше, катушки бьются, а когда меньше – перегревается мотор;
• между клапаном, закрывающим входные отверстия, и корпусом промежуток должен составлять от 0,7 до 0,8 миллиметров.

Нередко причиной плохой работы техники является не поломка отдельных элементов, а перепад напряжения в электросети. До того, как разобрать дренажный насос и начать его самостоятельно ремонтировать, необходимо проверить напряжение в сети, которое должно составлять 200-240В. Если данный параметр в норме, можно приступать к разборке, нанеся на стыкуемых участках аппарата специальные засечки.

Если не качает дренажный насос, находящийся в рабочем состоянии, то возможные причины заключаются в следующем:

• в водозаборную часть попал воздух;
• недостаточная глубина погружения агрегата;
• водозаборный элемент не покрыт жидкостью.

Только при условии своевременного устранения неполадок в работе дренажного насоса обеспечит его эксплуатацию продолжительное время без серьезных проблем.

Ремонт дренажного насоса своими руками, увы, возможен не всегда. Определенные неисправности в состоянии устранить только специалисты в условиях специализированной мастерской. Некоторые поломки вовсе нельзя исправить — не спасет даже замена детали, придется покупать новое оборудование. Список самостоятельно устраняемых неисправностей короток, но рассмотрения все же достоин.

• мотор приводит в движение крыльчатку, закрепленную на валу;
• пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
• под действием центробежной силы жидкость поступает в выпускное отверстие;
• освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

Схема дренажного насоса

Видео: дренажные насосы Джилекс

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Неисправности насосной станции

Вообще считается, что если в насосной станции Джилекс Джамбо появились неисправности, то не стоит исправлять их своими руками. Несложная конструкция прибора не гарантирует ее качественный ремонт, если им занимается не специалист. Но давайте обозначим часто встречающиеся неполадки, которые могут остановить работу агрегата.

Самая часто встречающаяся ситуация – все вроде бы работает, а воды в системе нет. Причин здесь несколько.

• Надо посмотреть, а если вода в гидротехническом сооружении. Может быть, она опустилась так низко, что нижний кран шланга не захватывает ее.
• Может быть нарушена герметичность подводящего шланга. Он просто порвался на участке от воды до насоса. Поэтому агрегат затягивает только воздух.
• Может быть, внутри колодца или скважины образовался грязевой затор, в который уперся край шланга. Или заклинил обратный клапан.
• За городом проблемы с качеством подачи электроэнергии – дело обычное. Так что может напряжение упасть, поэтому электродвигатель насоса вращается не так быстро, как надо. А значит, насос просто не может поднять воду на определенную высоту.

Порвалась мембрана

Еще одна часто встречающаяся неисправность – насос часто включается и отключается. Каковы причины.

• Основная из них – это порвалась мембрана внутри гидроаккумулятора. Проверить это можно очень просто. С задней стороны бака есть пластмассовая крышка. Если ее демонтировать, то под ней можно найти ниппель. Нажмите на него, если из-под него пошла вода, значит, груша порвалась. Кстати, заменить резиновую мембрану в насосной станции Джамбо не так уж и сложно.
• Давление воздуха внутри гидробака упало. Это можно определить манометром, который на баке и установлен. Необходимо из емкости спустить воду и посмотреть, что показывает манометр. Если не ниже 1,5 атм, то это норма. Если ниже, то придется его закачать через тот же ниппель, используя обычный автомобильный насос. Конечно, придется найти утечку воздуха и устранить ее.
• Не работает реле давления.

Как закачать воздух

И еще одна неисправность – это, когда насос гудит и не вращается.

• Часто встречаемая причина – это заклинило ротор в подшипниках (а соответственно и рабочее колесо) в виду исчезновения их смазки. Надо просто снять заднюю крышку прибора и прокрутить крыльчатку, с помощью которой происходит охлаждение насоса.
• Опять-таки причиной может стать низкое напряжение в питающей сети.
• Может сгореть конденсатор, который располагается в клеммной коробке насоса, что маловероятно. Но если других причин нет, то конденсатор надо проверять в последнюю очередь.

В принципе, с насосной станцией Джилекс может случиться все что угодно

Поэтому очень важно правильно произвести ее монтаж и периодически проводить обслуживание

Состав насосной станции и назначение частей

• 1 Состав насосной станции и назначение частей
• 2 Проблемы и неисправности насосных станций и их исправление
  • 2.1 Не отключается насосная станция (не набирает давление)
  • 2.2 Ремонт насосной станции: часто включается
  • 2.3 Воздух в воде
  • 2.4 Насосная станция не включается
  • 2.5 Мотор гудит, но не качает воду (крыльчатка не вращается)
• 3 Некоторые виды ремонтных работ

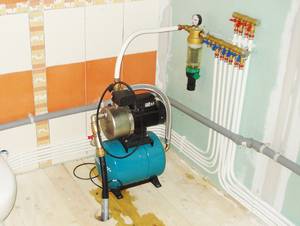

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, и как работает каждая из частей. Тогда и неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

  Из чего состоит насосная станция

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходима для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, включается насос, снова накачивая воду. Если при этом идет постоянный расход (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых кранах, так как насос подает воды больше, чем вытекает из крана. После того, как расход прекратился, он еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как появляется расход воды.

Как исправить?

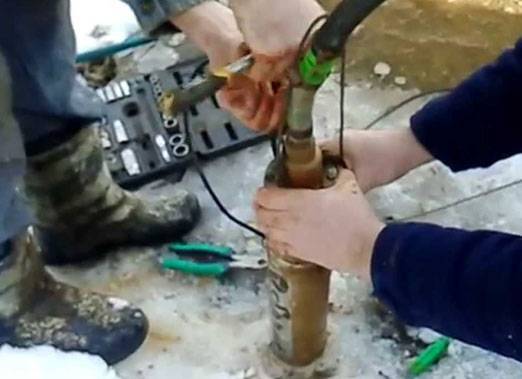

Ремонт насосной станции своими руками – вполне выполнимая процедура. Однако надо помнить, что перед тем, как устранить неисправность и возобновить нормальное водоснабжение, следует слить всю воду, а также разъединить все элементы, включая расширительный бак, манометр, реле давления и так далее. Если двигатель не работает, первое с чего стоит начать – это проверка напряжения питания. Затем не помешает проверить всю электрическую схему подключения станции. Также это может случиться из-за загрязнения насоса, а значит, его стоит разобрать и прочистить. Желательно в таком случае установить еще дополнительный фильтр. Если из строя вышел предохранитель, то его необходимо заменить. Крыльчатка вентилятора должна свободно прокручиваться. Если нет, то значит двигатель заклинило. В таком случае мотор нельзя запускать пока неполадка не будет устранена.

Стоит проверить контакты реле давления. Также нелишней будет проверка клеммного конденсатор. Если в устройстве отсутствует вода, значит, ее туда надо просто залить и уменьшить высоту высасывания, если она составляет не более 7 метров. Во всасывающем трубопроводе сделать так, чтобы подсоса не было и прочистить обратный клапан. Далее необходимо отрегулировать стабильность напряжения, уменьшить в напорном патрубке сопротивление, прочистить трубомагистраль или проложить новый по более прямой траектории (без резких перегибов).

Если двигатель работает, но воду не подает, нужно:

• проверить уровень воды для забора;
• устранить подсос воздуха в трубопровод;
• очистить подающую часть трубопровода;
• залить в систему воду, чтобы устранить воздушную пробку;
• устранить причины, по которым оборудование работает «на сухую».

Недостаточная подача воды устраняется следующим образом:

• произвести прочистку насоса и трубопровода;
• устранить течь трубопровода;
• убрать малейший подсос воздуха во всасывающей секции трубопровода;
• при значительной коррозии заменить всасывающую секцию трубопровода.

Если происходит чрезмерно частое включение/выключение насосной станции, то нужно:

• Заменить поврежденную мембрану гидроаккумулятора или гидробак.
• Если давление сжатого воздуха низкое или сжатого воздуха в баке нет вообще, то, возможно, в баке образовалось вследствие коррозии повреждение. Следует его убрать, а затем накачать в бак воздух до необходимого давления по манометру.
• Сторонний предмет заблокировал обратный клапан и он не может закрыться. В таком случае необходимо провести действия по разблокировке клапана.

Насосная станция не обеспечивает нормальное давление:

• На реле давления установлены слишком маленькие значения, проводится их корректировка.
• Входное отверстие реле давления засорилось, необходимо его прочистить.
• Если произошла блокировка подающего трубопровода или рабочего органа насоса, то следует отключить питание. После чего провести чистку трубопровода и насоса.
• При наличии воздуха в трубопроводе проверяют герметичность соединений, желательно делать как можно меньше соединений и изгибов.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.
