Устройство и особенности монтажа ограничителей мощности

Принцип работы ограничителей мощности

В устройстве конструкции присутствует трансформаторный блок он очень чувствителен к резким скачкам и перепадам электрического тока и напряжения. Это оборудование осуществляет постоянный мониторинг и сканирование полученных показателей.

Он передает их в специальный блок. Здесь производятся тщательные вычисления показателей потребляемой электромощности. Когда отмечают отклонение параметров подается сигнал в блок питания, который отключает все электрические контакты от центра питания.

Что делать в данном случае? Все довольно просто. Первым делом, рекомендуется отключить от сети все бытовые приборы, которые были включены за последние 30 мин. Именно это оборудование превысило допустимые нормы работы электросети. Далее необходимо обесточить центральный электрощиток на 10 мин. Это позволит системе перестроиться на нужный уровень подачи номинального тока.

Когда все критерии будут соблюдены система нормализует процесс подачи питания в жилое пространство. Что входит в строение ограничителя? Выделяют следующие типы деталей:

  • полупроводники;
  • инерционное реле;
  • контролер в виде микропроцессора.

Все эти детали контролируют подачу электричества и предотвращают появление преждевременных поломок бытового оборудования. Такой набор деталей обеспечивает бесперебойную подачу номинального напряжения.

Ограничители мощности трехфазные и однофазные

Технические условия при подключении к общим сетям энергоснабжения придуманы не зря. На каждую линию электропередач отводится определенное количество мощности. Она ограничена возможностями последней трансформаторной подстанции. Если подключить потребителей с большей нагрузкой, трансформаторная подстанция будет перегреваться и может выйти из строя. Если все идет по плану (точнее по проекту), никаких проблем не будет. Инженеры ограничивают вводную мощность каждого объекта при помощи автоматического выключателя: он будет срабатывать, если сила тока превысит разрешенную по техническим условиям. Однако в реальности могут возникнуть следующие ситуации:

  • кратковременные перегрузки сразу у нескольких абонентов, связанные либо с аварийной ситуацией, либо со скачками напряжения;
  • несанкционированные включения в общую линию (без учета проектных мощностей), которые производят нерадивые электрики за вознаграждение;
  • незаконная замена вводных автоматов на больший ток (самостоятельно, либо с помощью тех же электриков);
  • банальное воровство электроэнергии с помощью временных несанкционированных включений в обход приборов учета и вводных автоматов.

Что происходит в таких случаях?

  • Постоянно срабатывает защитный автомат на выходе из трансформаторной подстанции (если нет — то трансформатор просто сгорит). При этом страдают все потребители на этой линии.
  • Возникают так называемые «просады» на линии. Система энергоснабжения саморегулируется: для сохранения мощности (без превышения), и увеличенной силе тока потребления, снижается вольтаж. Многие жители частного сектора (особенно в садовых кооперативах) часто наблюдают в сети значение 160–180 вольт вместо 220.

Для борьбы с такими явлениями устанавливают ограничители мощности. Это автоматическое устройство коммутации, которое позволяет отключить потребителя при отклонении от заданных параметров.

Технические условия установки и подключения

Нормальная работа ограничителя мощности во многом зависит от его правильной установки. Это позволяет в полном объеме соблюдать установленные пределы поставляемой электроэнергии, касающиеся напряжения, мощности и частоты. Установка и подключение ограничителей должны производиться только обученными специалистами-электриками.

Начинающий неопытный монтажник должен обязательно учитывать ряд важных факторов. В первую очередь нужно выяснить, с каким напряжением придется работать – одно- или трехфазным. Учитывается и значение договорной мощности, измеряемой в киловаттах. Качество работы ограничителя зависит от времени срабатывания в случае превышения установленных параметров и времени возврата устройства в первоначальное состояние.

Данные параметры следует учитывать при выборе типа и конкретной модели прибора. Дополнительно с ограничителем мощности может устанавливаться контактор. Время срабатывания и возврата необходимо для настройки устройства, корректировки суммарного расхода электроэнергии подключенными потребителями и их отключения в случае необходимости.

В процессе монтажа и подключения должны соблюдаться следующие условия:

  • Сечение используемого провода должно рассчитываться в соответствии с потребляемой нагрузкой. Расчет контакторов выполняется по значению потребляемого тока.
  • В связи с высокой вероятностью электротравмы необходимо соблюдать ограничение доступа к токоведущим частям.
  • Настраивать параметры нужно не на максимальное значение, а с учетом запланированного энергопотребления.
  • При многократном срабатывании защиты необходимо выполнить проверку технического состояния подключенных приборов на короткое замыкание, пробой изоляции и другие нарушения.

Виды ОПН

  • Класс напряжения – рабочая величина, на которую рассчитан ограничитель, разделяется на устройства до 1кВ и выше, как правило, номинал напряжения соответствует стандартному значению электрических параметров сети (6, 10, 35 кВ).
  • Материал рубашки – определяет тип изоляции наружного слоя, наиболее часто используются фарфоровые или полимерные модели.
  • Класс защищенности – определяет возможность установки или на открытой части, или только внутри помещения.
  • Количеству элементов или фаз – число ограничителей перенапряжения зависит от числа защищаемых фаз и величины питающего их напряжения.

Так для каждой из фаз в электроустановке может устанавливаться отдельная колонка или одна для всех. Также следует отметить, что в электроустановках на 110 кВ и более ОПН для одной фазы может собираться из нескольких однотипных элементов, к примеру, из трех на 35 кВ.

Комбинация нескольких видов позволяет выстраивать многофункциональные или ступенчатые ограничители.

Фарфоровые

Рис. 4. Фарфоровые ОПН

Такие модели отличаются своими эксплуатационными  параметрами, так как керамика невосприимчива к воздействию солнечной радиации, а находящийся внутри вентильный разрядник практически не зависит от температуры внешней среды.

Также весомым преимуществом этих ограничителей является большая механическая прочность на сжатие и разрыв, благодаря чему их можно использовать и в качестве опорной конструкции. Но фарфоровые ОПН характеризуются сравнительно большим весом, а также представляют значительную угрозу в случае разрыва, так как осколки фарфора поражают близлежащие здания и могут травмировать персонал.

Полимерные

Рис 5. Полимерные ОПН

Представляют собой устройства с рубашкой из каучука, винила, фторопласта или других подобных материалов.

Полимерные ограничители куда боле устойчивы к воздействию влаги, отличаются меньшим весом и большей взрывобезопасностью, так как в случае разрушения корпуса избыточным давлением внутри колонки, рубашка повреждается по линии разлома, но не разлетается острыми осколками. Значительным преимуществом полимерных моделей является их устойчивость к динамическим нагрузкам.

Одноколонковые

Такие ограничители перенапряжения представляют собой один конструктивный элемент с нелинейным сопротивлением. Число полупроводниковых дисков в них набирается в соответствии с категорией защищаемой электроустановки.

Многоколонковые

Эти средства имеют несколько колонок, модулей или блоков, объединяемых в одну систему. Характеризуется большей надежностью по отношению к защищаемым объектам, так как способен реагировать и на одиночные, и на дифференциальные перенапряжения.

ЗАГРАДИТЕЛЬНЫЕ ОГНИ, ЗОМ

Назначение
  • для установки лимита мощности потребляемой электроэнергии в пределах от 3,0 до 250 кВт (в зависимости от вида исполнения);
  • для автоматической коммутации на включение и отключение потребителя от электросети в случае превышения им лимита разрешённой мощности потребляемой электроэнергии, установленной техническими условиями;
  • для защиты электрических сетей от режимов аварийных перегрузок.

Устройство ограничения потребляемой мощности электроэнергии (УОМПЭ) может устанавливаться в электросетях, где мощность потребляемой нагрузки составляет более, чем 3,0 кВт (в электрических подстанциях, жилых зонах, дачных городках, производственных цехах, административных зданиях и специальных объектах). УОМПЭ включается и функционирует в автоматическом режиме при наличии напряжения в первичной сети.

Варианты подключения устройства
  • в трансформаторной подстанции до коммуникационного аппарата, питающего группу абонентов;
  • на ближайшей к абоненту опоре линии электропередачи, на высоте, воспрещающей доступ к нему абонентов и посторонних лиц;
  • во вводном устройстве абонента.
Принцип работы

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ-630 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через трехфазный контактор. Исполнительное реле ограничителя управляет катушкой контактора.

Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания. В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе).

Ограничитель блокирует включение нагрузки на 10 минут при циклической перегрузке (перегрузка от 10 и более раз за установленный промежуток времени).

В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности. В течении 80% установленного времени до отключения нагрузки сигнализация прерывистая (замыкание контакта реле сигнализации с частотой 1Гц), в течение 20% оставшегося времени — постоянная. Это предупреждает потребителя о превышении потребляемой мощности и при отключении одного или нескольких потребителей предотвращает отключение всей нагрузки. Для трехфазных потребителей электроэнергии может быть введена функция контроля чередования фаз и защита от обрыва фазы.

Возможно изготовление устройства с использованием счетчиков, имеющих функцию контроля потребленной мощности и релейные схемы исполнения и сигнализации. Программирование счетчиков производится под разрешенную мощность по требованию заказчика.

Технические характеристики

Номинальное напряжение, (вольт)

~ 400/230
Номинальная частота, (герц)50
Средняя гарантированная механическая долговечность, (час)10000
Максимальная мощность контролируемой нагрузки (кВт)250
Минимальная мощность контролируемой нагрузки (кВт)3,0
Потребляемая мощность (Вт)0,2
Температурный режим работы (град. С)от -60°С до +70°С
Корпус (в зависимости от условий эксплуатации)влагозащищённый
В зависимости от контролируемой мощности УОМПЭ подразделяются:
УОМПЭ-6-156 — 15 кВт
УОМПЭ-5-355 — 35 кВт
УОМПЭ-3.5-503.5 — 50 кВт
УОМПЭ-9.9-999.9 — 99 кВт
УОМПЭ-26.4-26426.4 — 264 кВт

Ограничитель мощности

Иногда из-за недостаточной мощности в общей городской сети приходится ограничивать ее на отдельных объектах. В первую очередь, это вновь подключаемые абоненты, способные перегрузить существующую линию. Для решения этого вопроса применяется – ограничитель мощности, контролирующий ее потребление. Если же заданная уставка превышается, устройство просто отключает потребителя

Другой важной функцией ограничителя мощности является защита электрической проводки от несанкционированных подключений посторонних лиц. Ограничители мощности могут применяться в однофазной и трехфазной сети

  1. Основные функции прибора
  2. Технические характеристики ограничителя мощности
  3. Технические условия установки и подключения
  4. Варианты подключения ограничителя мощности
  5. Схема № 1. Одна группа нагрузок и ее отключение в случае превышения мощности
  6. Схема № 2. Две группы нагрузок и отключение одной из них (неприоритетной), если мощность превышает установленное значение
  7. Схема № 3. Две группы нагрузок, отключаемых полностью из-за превышения мощности
  8. Схема № 4. Три группы нагрузок, из них отключаются две неприоритетные

Ограничители мощности трехфазные и однофазные

Технические условия при подключении к общим сетям энергоснабжения придуманы не зря. На каждую линию электропередач отводится определенное количество мощности. Она ограничена возможностями последней трансформаторной подстанции. Если подключить потребителей с большей нагрузкой, трансформаторная подстанция будет перегреваться и может выйти из строя. Если все идет по плану (точнее по проекту), никаких проблем не будет. Инженеры ограничивают вводную мощность каждого объекта при помощи автоматического выключателя: он будет срабатывать, если сила тока превысит разрешенную по техническим условиям. Однако в реальности могут возникнуть следующие ситуации:

  • кратковременные перегрузки сразу у нескольких абонентов, связанные либо с аварийной ситуацией, либо со скачками напряжения;
  • несанкционированные включения в общую линию (без учета проектных мощностей), которые производят нерадивые электрики за вознаграждение;
  • незаконная замена вводных автоматов на больший ток (самостоятельно, либо с помощью тех же электриков);
  • банальное воровство электроэнергии с помощью временных несанкционированных включений в обход приборов учета и вводных автоматов.

Что происходит в таких случаях?

  • Постоянно срабатывает защитный автомат на выходе из трансформаторной подстанции (если нет — то трансформатор просто сгорит). При этом страдают все потребители на этой линии.
  • Возникают так называемые «просады» на линии. Система энергоснабжения саморегулируется: для сохранения мощности (без превышения), и увеличенной силе тока потребления, снижается вольтаж. Многие жители частного сектора (особенно в садовых кооперативах) часто наблюдают в сети значение 160–180 вольт вместо 220.

Для борьбы с такими явлениями устанавливают ограничители мощности. Это автоматическое устройство коммутации, которое позволяет отключить потребителя при отклонении от заданных параметров.

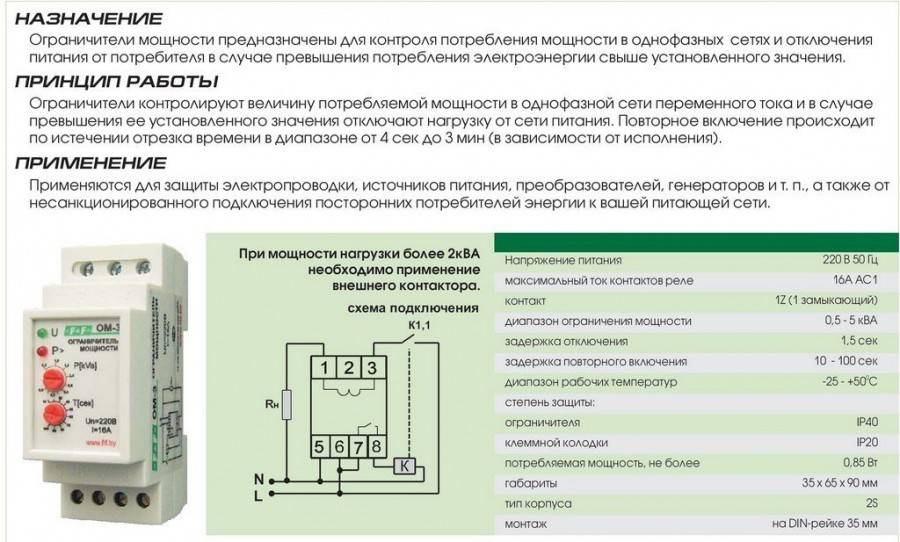

Ограничители мощности однофазные и трехфазные

Ограничитель мощности ОМ – 63 Однофазный ограничитель мощности ОМ-63 с контролем уровня напряжения, регулируемый порог ограничения до 14 кВт, дополнительный контактор не требуется, после выставления значения мощности ограничитель пломбируется.
Ограничитель мощности ОМ-630 Ограничитель мощности трехфазный , многофункциональный, микропроцессорный, регулируемый порог ограничения от 5 до 35 кВт (под заказ – до 30 кВт), 150 – 450 Вт
Ограничитель мощности ОМ-611 Ограничитель мощности однофазный, для работы с внешним трансформатором тока, 220 В, порог 0,5 – 5 А
Ограничитель мощности ОМ-631 Ограничитель мощности однофазный, 220 В, 0,2 – 1 кВт
Ограничитель мощности ОМ-1-17 Ограничители мощности ОМ-1-17 предназначены для контроля потребления мощности и отключения питания, вывод данных на ПК по интерфейсу RS-485.
Приборы защитного отключения ПЗР2-3 Прибор защитного отключения ПЗР2-3 по токам и напряжению, способный передавать информацию на диспетчерский пункт или ПК состояние и параметры электросети.
Прибор защиты сети ПЗС 2 3-1 Защита сети от перегрузок по мощности, току потребления, перенапряжения, короткого замыкания, дифференциального тока утечек.
Ограничитель мощности ОМ-110 Ограничитель мощности ОМ-110 предназначен для постоянного контроля активной или полной мощности однофазной нагрузки.
Контролируемый диапазон ограничения мощности от 0 до 20кВт или от 0 до 20кВА.
ОМ-110 выполняет отключение нагрузки в случае превышения установленного уровня максимально допустимой мощности потребления нагрузки и последующим автоматическим включением. Имеет цифровую индикацию.

Как отключить контроль потребления электроэнергии?
С такими запросами часто обращаются в поиске в интернете. Конечно, проще простого когда потребитель подключает нагрузку минуя электросчетчик, так называемое напрямую. Но в каждой квартире на входе установлен опломбированный электросчетчик, который не позволяет подключиться напрямую не нарушая пломбы. Но умельцы идут на разные хитрости:
1. – фазу берут с розетки, а нулевой провод подключают не через счетчик, а к металлической трубе отопления, к водопроводной трубе или к контакту защитного заземления в розетке (в современных розетках имеется третий металлический проводник). Такими “открытиями” кишит интернет.
Но тут могут встретиться опасные подводные камни, поражение электрическим током человека схватившего оголенную часть металлической трубы, что влечет за собой уголовную ответственность. Тем более современные электросчетчики производят учет энергии по фазе.
2. – включают специальным образом трансформатор с понижающей обмоткой, один провод соединяют в качестве заземления с металлической трубой и счетчик крутит в обратную сторону. Но этот номер проходит только с устаревшими моделями электрических счетчиков.
3. – другим способом является остановка механическим способом вращения электросчетчика, Для этого просовывают тонкий слой слюды вместе соприкосновения стекла счетчика с обрамлением.
Но это тоже подходит для старых моделей электрических счетчиков энергии. Все эти способы противозаконны и они приведены для информации к чему прибегают любители бесплатной энергии.

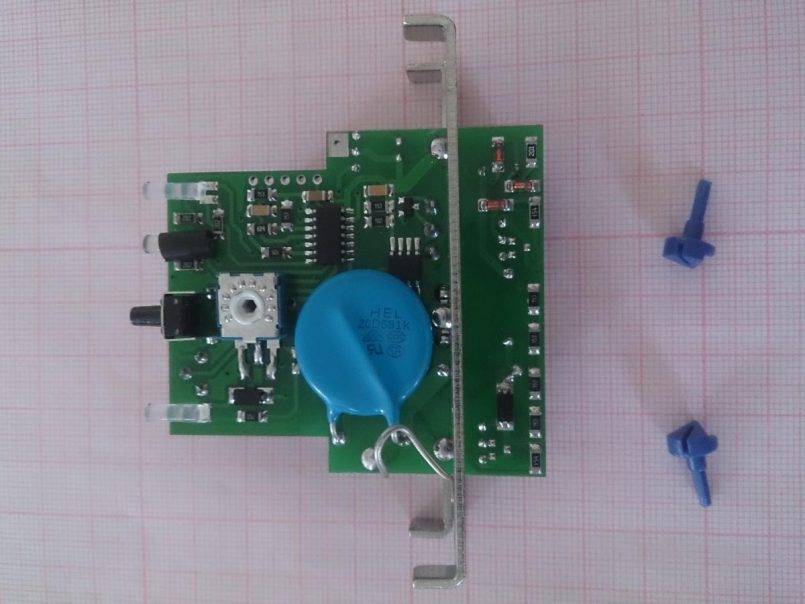

Как устроен ограничитель мощности

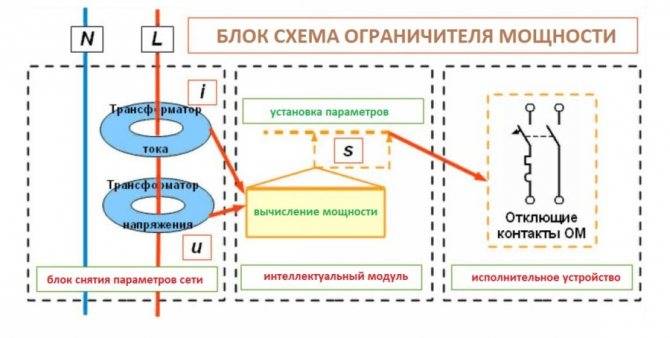

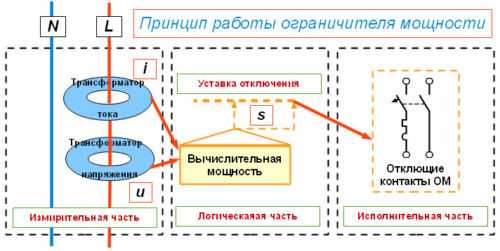

Конструктивно прибор состоит из трех независимых частей, каждая из которых выполняет свою функцию.

Первый блок фиксирует параметры линии энергоснабжения. В отличие от реле напряжения, данные снимаются как по вольтажу, так и по току. Для этого в измерительном модуле установлены два трансформатора. Они гальванически развязаны от линии электропередачи, и не оказывают влияние на электросеть после прибора.

Следующий модуль интеллектуальный. У него три задачи:

  • Фиксация параметров, и вычисление мгновенного значения мощности на линии. Программа построена на законах Ома, ничего нового инженеры пока не изобрели. Этот же модуль позволяет осуществлять контроль параметров в реальном времени (чем сложнее прибор, тем больше показателей можно увидеть на дисплее).
  • Прием команд оператора: установка режимов работы, защиты, ограничения по мощности. Снова зависимость от сложности (и соответственно стоимости). Предела функционалу практически нет: технология ограничивается лишь здравым смыслом разработчика. Трехфазные ограничители анализируют параметры каждой фазы. В зависимости от заданной программы, аварийное отключение может производиться при возникновении проблем как на одной, так и на нескольких фазах.

Исполнительное устройство выполняет только одну задачу: по команде от интеллектуального модуля произвести отключение. Когда управляющий блок «решит», что параметры в норме: поступит команда на включение.

Схема подключения ограничителя мощности подразумевает два варианта:

  1. Установка у поставщика электроэнергии, в этом случае прибор выполняет надзорную функцию. Основная задача — контроль за несанкционированным отбором мощности.
  2. Подключение у потребителя после прибора учета. Задачи более широкие: от контроля за «воровством» энергии, до широкой защиты вашего электрооборудования от коллизий на линии энергоснабжения.

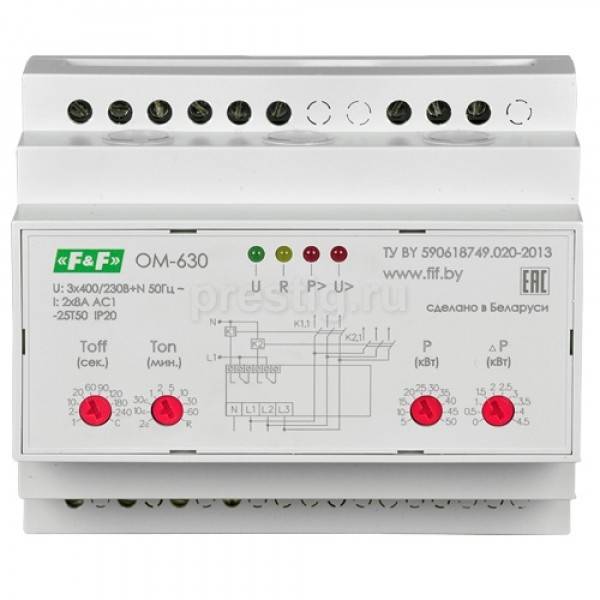

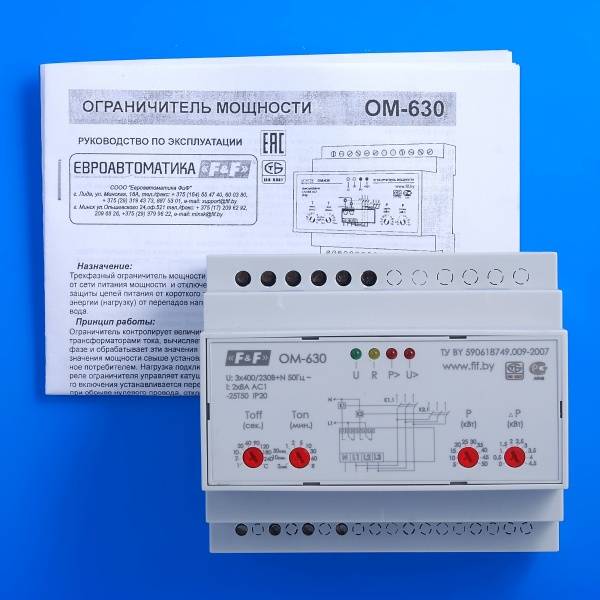

Ограничитель мощности OM-630, OM-630-2

Параметр

OM-630

OM-630-2

Напряжение питания:

220В, 50Гц

3×150-450В, AC+N

Диапазон контролируемой мощности:

5-50 кВт

(0,3 -1,2) х К кВт, где К-коэф. трансформации трансформатора тока

Дискретность установки мощности, грубо:

5 кВт

0,1 кВт

Дискретность установки мощности, точно:

0,5 кВт

0,01 кВт

Задержка отключения при перегрузке по мощности (Toff):

от 1 до 240 сек

от 1 до 240 сек

Задержка повторного включения нагрузки (Ton):

от 2 до 3600 сек

от 2 до 3600 сек

Время отключения при:

падении напряжения ниже 160Вповыш. напряжения более 260Вперегрузке по току

5 сек0,1 сек0,1 сек

5 сек0,1 сектоковременная характеристика

Максимальный ток контактов реле:

2х8А АС1

2х8А АС1

Исполнительные контакты:

2х2Р (2 переключающих)

2х2Р (2 переключающих)

Погрешность измерения:

напряжения в диапазоне 50-300В*тока в диапазоне 3-100А

не более 2%не более 3%

не более 2%—

Диапазон рабочих температур:

-25°С- +50°С

-25°С- +50°С

Размеры:

6 модулей (105x90x65 мм)

6 модулей (105x90x65 мм)

Диаметр сквозных отверстий измерительных цепей:

D=12,5 mm

D=12,5 mm

Монтаж:

на DIN-рейке 35 мм

на DIN-рейке 35 мм

Особенности подключения

ОМ-110

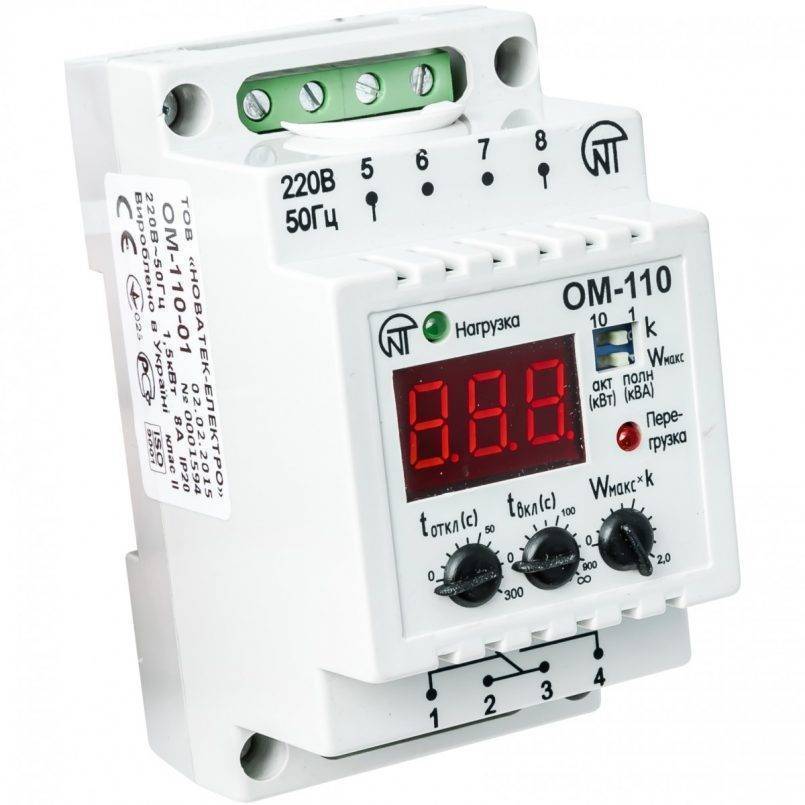

Для установки ограничителя мощности ОМ-110 можно отметить следующие особенности:

  • Установить ОМ–110 на штатное место (можно под ДИН рейку).
  • Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины.
  • Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии.
  • Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку.
  • Установить потенциометром мощность отключения.
  • Выставить время работы ОМ-110 в режиме перегрузки.
  • Задать время возврата ограничителя в исходное положение после срабатывания.

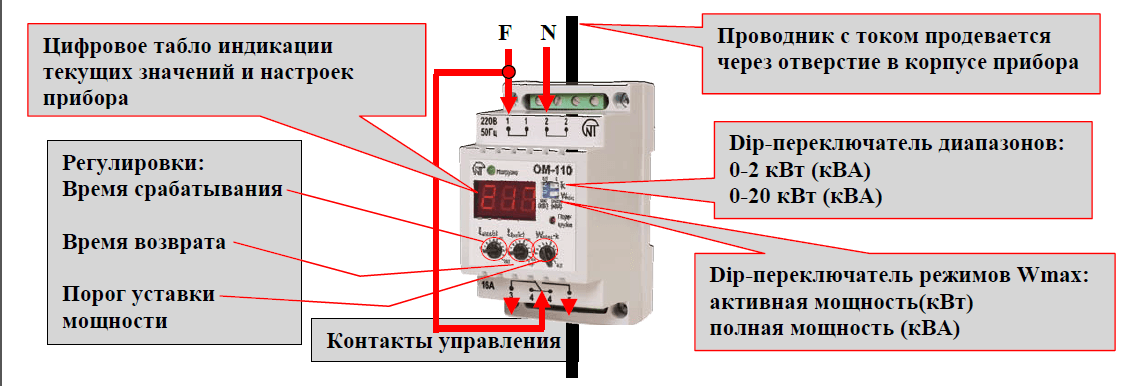

Схема подключения ОМ-110:

Более подробно увидеть процесс монтажа вы можете на видео ниже:

После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.

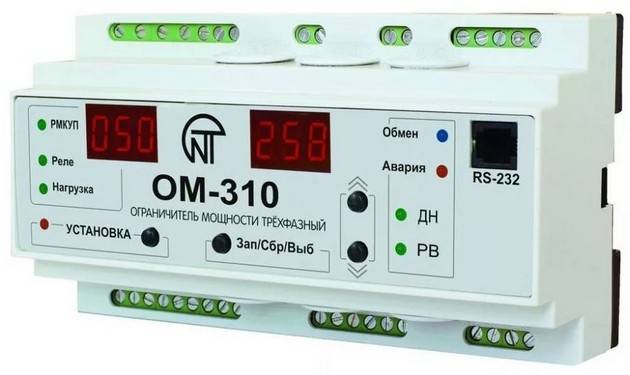

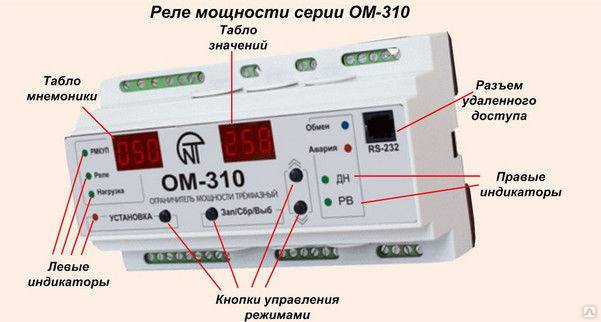

ОМ-310

ОМ-310 используют при напряжении сети 380 В и мощности 3-40 кВт. Установка ограничителя мощности этой серии не отличается от предыдущего. Основное отличие состоит в том, что на него нужно подключить три фазы 380 В и нулевой провод. На лицевой панели два индикатора, позволяющие проводить настройку и контроль работы прибора, а также светодиодные индикаторы. Настройка этого устройства несколько отличается от ОМ-110. Достоинством является возможность подключения к компьютеру и его настройки.

Монтаж состоит в подключении всех трех фаз и нулевого провода к входным клеммам, как показано на схеме ниже:

Наглядная инструкция по монтажу предоставлена на видео:

Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

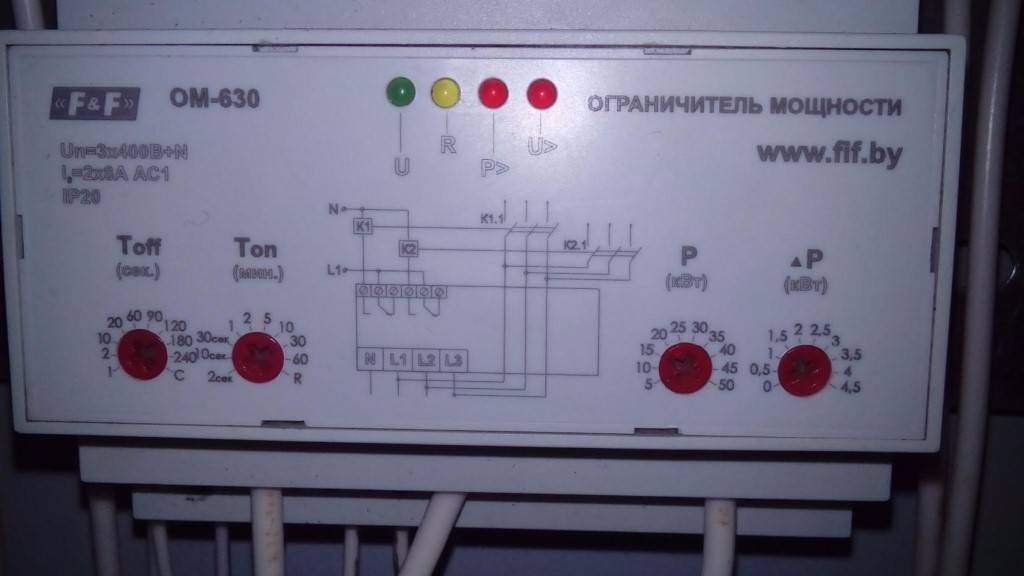

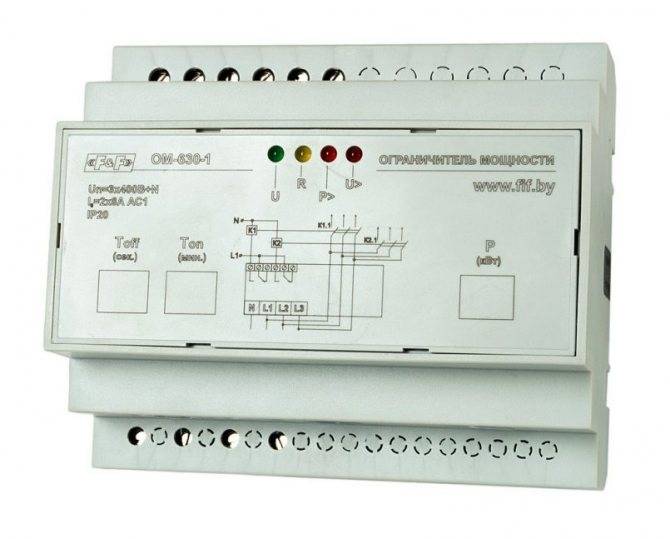

ОМ-630

ОМ-630 – трехфазный ограничитель мощности. Подключение происходит согласно схемы. Работает только с трансформаторами тока и реле нагрузки.

  1. Подключить фазные провода и провод нулевой.
  2. Присоединить контактор или несколько по потребности
  3. Протянуть провода нагрузки через установленные отверстия в корпусе прибора
  4. Подключить питание, после чего должен загореться светодиод, а через заданное время индикатор желтого цвета и включиться нагрузка.

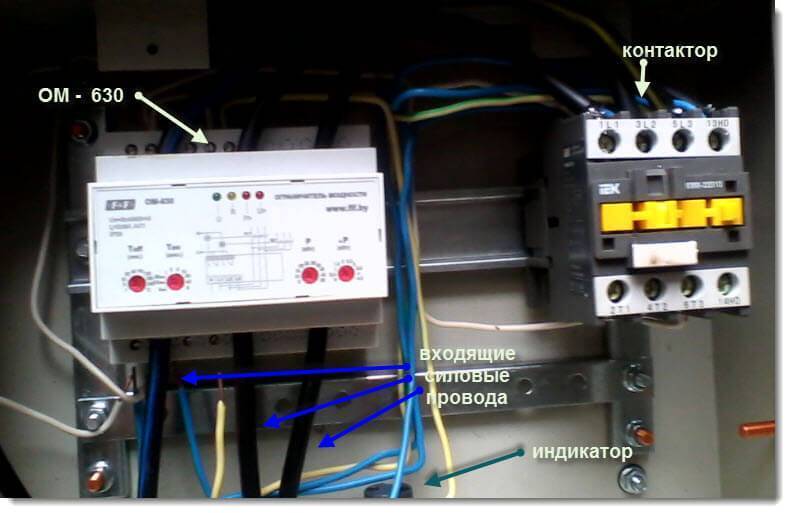

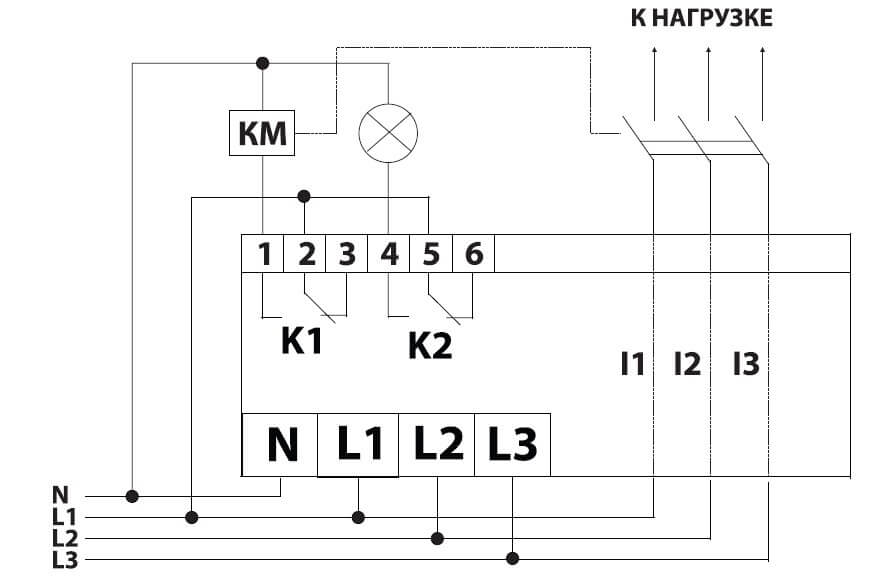

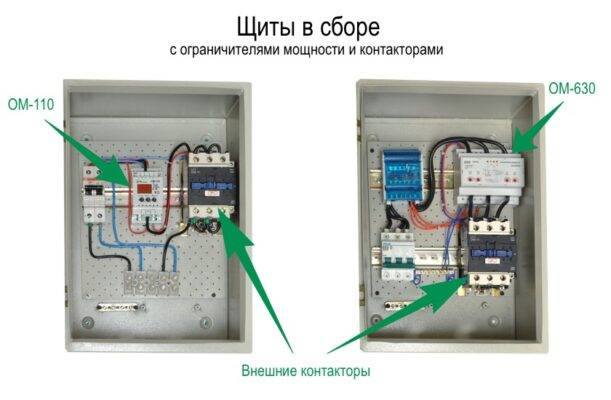

Наглядно предоставлено правильное подключение на фото и схеме ниже:

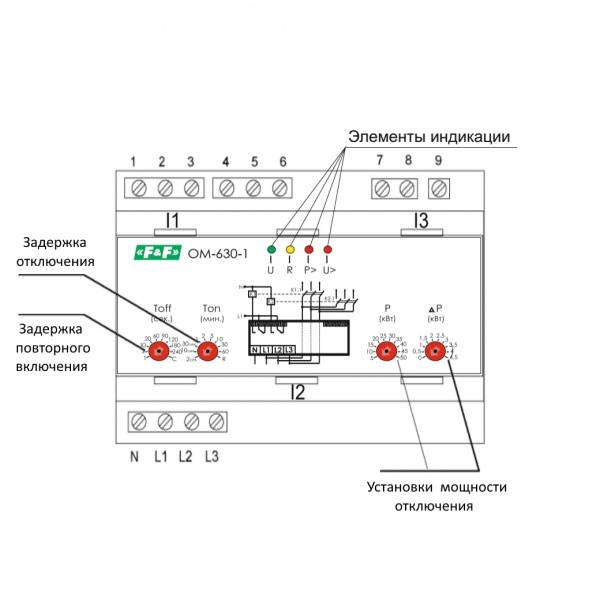

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.

На видео ниже наглядно показывается, как подключить и настроить ОМ-630:

Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.

Будет интересно прочитать:

Источник

Варианты подключения ограничителя мощности

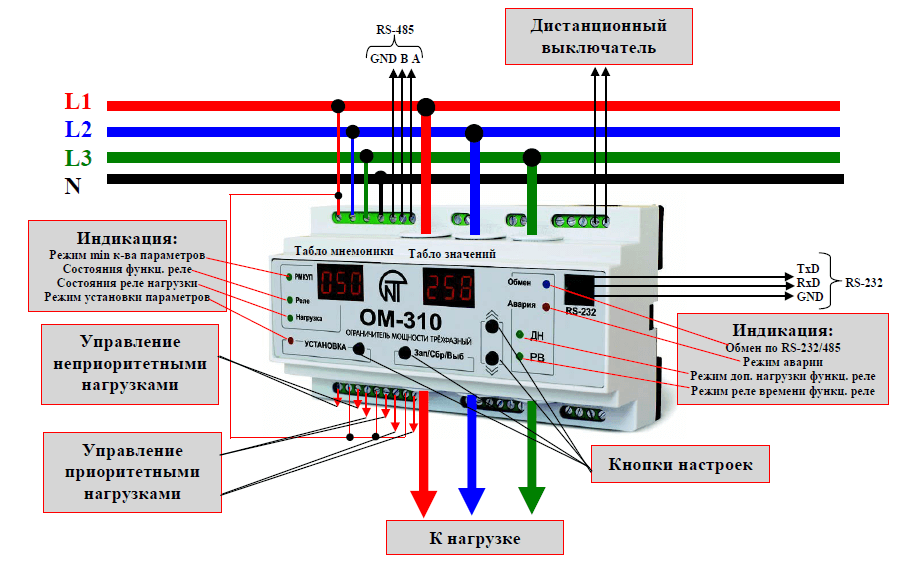

В качестве примера рассмотрим ограничитель мощности ОМ-310, подключение которого может быть выполнено по 4 схемам.

Схема № 1. Одна группа нагрузок и ее отключение в случае превышения мощности

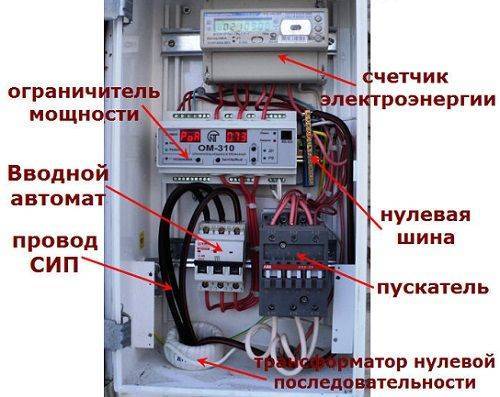

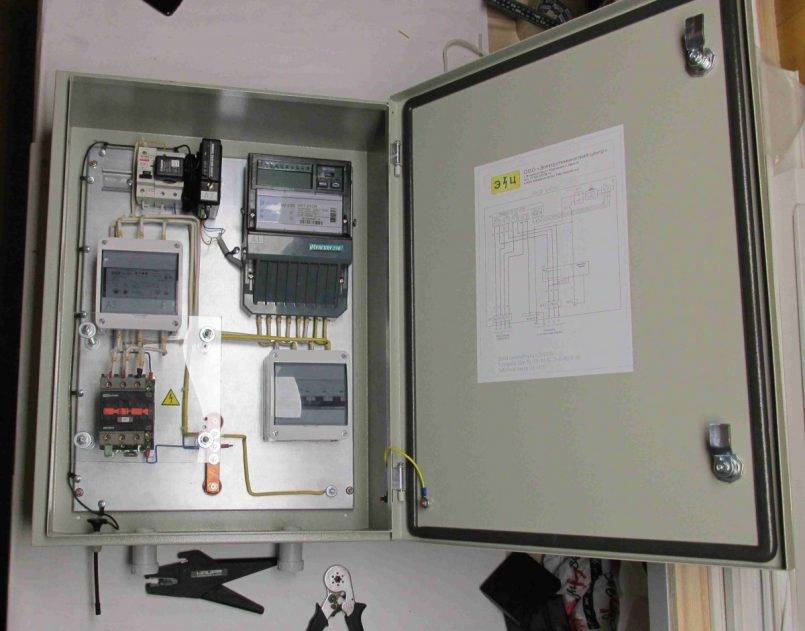

Все комплектующие элементы размещаются в общем электрощите. Вместе с вводным трехполюсным автоматом выполняется установка однополюсного автомата в цепь питания, подаваемого к катушке контактора – управлению. Это дает возможность использования в цепях управления проводов с меньшим сечением. Кроме того, провода силовых цепей и цепей управления разделяются между собой.

С опоры ЛЭП провод ввода СИП 4х16 заходит непосредственно в щит. Три фазных провода подключаются к верхним зажимам вводного автомата, а нулевой провод – к нулевой шине. В качестве примера рассматривается выделенная мощность в 15 кВт для трехфазной сети. Поэтому номинальный ток вводного автомата составляет 25 ампер.

Все три фазных провода от нижних зажимов вводного автомата проходят сквозь отверстия трансформаторов тока, встроенных в ограничитель мощности. Далее они соединяются с соответствующими клеммами в трехфазном счетчике. Функции встроенных трансформаторов заключаются в контроле тока, поступающего на каждую фазу.

Если жилы проводов или кабелей имеют диаметр, превышающий размеры сквозных отверстий во встроенных трансформаторах, необходимо воспользоваться внешними трансформаторами тока. Точно такое же условие выполняется в случае мощности трехфазной нагрузки, превышающей значение в 30 киловатт. Подключение осуществляется к вторичным обмоткам трансформаторов, подключенных к каждой фазе. Замена трансформаторов с внутренних на внешние активируется в настройках.

Далее после счетчика провода всех трех фаз подключаются к верхним клеммам модульного контактора. Нулевой провод с шины подключается к соответствующей клемме электросчетчика. Клеммы модульного контактора с помощью фазных перемычек соединяются с устройством защиты от импульсных перенапряжений (УЗИП). Питание для ограничителя мощности подводится от УЗИП. Для этого к устройству подводится трехфазное напряжение. После всех подключений счетчик и вводный автомат опломбируются.

Подключение выполняется так же, как и на предыдущей схеме. Главным отличием является наличие двух групп нагрузок. Неприоритетной считается нагрузка № 1, отключаемая контактором в первую очередь. Нагрузка № 2 постоянно находится во включенном состоянии. Как правило, это системы освещения, бойлеры, холодильники, насосы, котлы, сигнализация и другие жизненно важные участки.

Отключение неприоритетной нагрузки происходит в случае превышения потребляемой мощности. Главные объекты будут работать, а часть из них будет отключена. Однако, следует помнить, что неотключаемая нагрузка в этом случае остается без защиты ограничителя мощности, что может привести к негативным последствиям. В реле нагрузки задействуется лишь один контакт, а функциональное реле не используется вообще.

Схема № 3. Две группы нагрузок, отключаемых полностью из-за превышения мощности

В данном случае нагрузка состоит из двух отключаемых групп. Основное отличие между ними заключается в разнице между уставками, определяющими приоритет. Когда наступает превышение установленной мощности, происходит отключение нагрузки № 1. Если этот процесс продолжается, то отключается и нагрузка № 2.

К нагрузке № 1 относятся объекты с повышенной мощностью, такие как теплые полы, различные виды нагревателей, духовые шкафы и другое аналогичное оборудование. После их отключения нагрузка № 2 остается без защиты от перепадов напряжения в сети. В схеме задействовано реле нагрузки (один выходной контакт) и функциональное реле также с одним контактом.

Схема № 4. Три группы нагрузок, из них отключаются две неприоритетные

В данном случае нагрузки будут также отключаться поочередно, по мере повышения мощности. Вначале будет отключена 1-я нагрузка, за ней – вторая. Нагрузка № 3 остается постоянно включенной и ограничитель мощности не сможет ее защитить. В данной схеме также задействовано по одному контакту от реле нагрузки и функционального реле.

Ограничители тока: схемы

Ограничитель импульсных перенапряжений

Расчет тока по мощности и напряжению

Схема подключения УЗО

Как рассчитать мощность УЗО

Расчет автомата по мощности 380

Обзор цен

Купить ограничитель мощности можно в любом специальном электромагазине, цена зависит от типа прибора и его марки.

Выходы ограничителя На реле (автоматический выключатель), который обязательно должен присутствовать в сети Показатели защиты Прибор изолирован, согласно IP40 (взрывозащищённый), клеммник – IP20 (сопротивляется проникновению влаги и крупных частиц пыли) Условное климатическое исполнение У3.1 Рабочая температура От – 30 градусов до + 50 Условия хранения Этот электронный прибор важно хранить в сухом месте, не под прямыми солнечными лучами. Максимальная допустимая температура – 70 градусов тепла и 50 мороза Установка Производится в основном на DIN-рейку, возможен монтаж на столбах (если счетчик наружный) Максимальный вес 0,5 кг

ГородСколько стоит ограничитель om-310, рублей
Москва6400
Уфа6350
Воронеж6300
Екатеринбург6350
Новосибирск6350
Ростов-на-Дону6400
Челябинск6380
Тюмень6350

Продажи производятся также в фирменных дилерских центрах, это Новатек, ABB, Скан и прочие. Перед покупкой обязательно проверяйте все сертификаты соответствия качества, паспорт прибора и условия гарантии. В большинстве случаев, гарантийное обслуживание действует 1 год с момента установки.

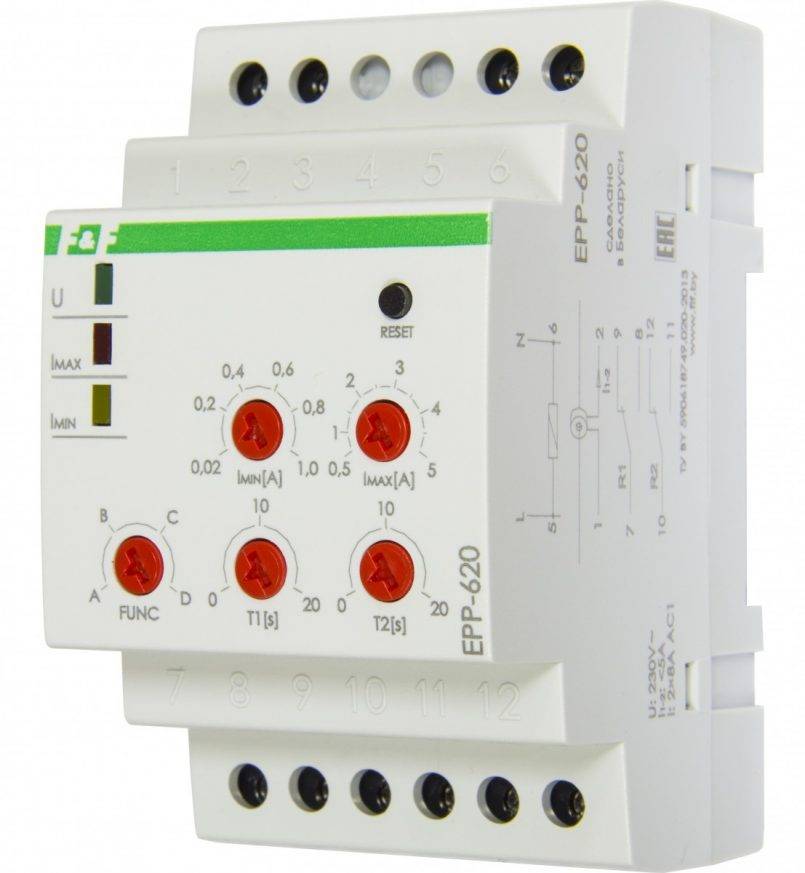

Реле максимального тока предназначено для отключения нагрузки при увеличении тока выше установленного значения. Реле ограничения мощности предназначено для измерения и постоянного контроля активной или полной мощности нагрузки.

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле тока и ограничители тока, которые представлены компанией-производителем Новатек-Электро, обладают высокими рабочими характеристиками, позволяющими использовать устройства для бытовых и промышленных задач.

Виды ограничителей

Бывают разные типы ОМ, которые нужно ставить согласно требованиям сети. Рассмотрим самые популярные из них:

  1. PF-10 – могут подключаться к СИП аппаратуре. Главным достоинством является возможность установки пломбы для защиты сети от несанкционированного проникновения. Часто на них устанавливаются съемные предохранители;
  2. OSP-6 – устройство с высоким классом защиты. На него можно монтировать пломбы, имеет небольшие габаритные размеры, поэтому подойдет для монтажа в квартирный щиток;
  3. ОПС-635 помогает защитить бытовое и производственное оборудование от скачков силы и напряжения. Обеспечивает постоянный контроль локальной сети; Фото — ОПС 3
  4. ПЗР – это очень популярный ограничитель мощности. Прибор релейной защиты используется для экономии электрического тока. При монтаже можно задать промежуток времени, в котором будет отключаться свет. При необходимости устройство можно снять просто с дин-рейки;
  5. ПЗС-23 в основном используются для защиты сетей от аварийных ситуаций. Помимо защиты от превышения допустимой мощности, он обеспечивает контроль напряжения, микротоков, потерянных вольт и многого другого.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
