Как правильно обвязать котел отопления для частного дома

Лучшие трубы для работы

Использование полипропиленовых труб довольно распространено, если их правильно сварить, то магистраль будет монолитной. Но при повышении температуры теплоносителя от 80 градусов такие трубы становятся хрупкими и уязвимыми к механическим повреждениям. Подобные составляющие подойдут разве что для систем с низкотемпературными показателями, основой должен быть автоматизированный агрегат.

Металлопластиковые экземпляры, в отличие от подключенных к котлу отопления полипропиленовых труб намного эффективнее выдерживают высокие температуры, показатель достигает 95 градусов. Для большинства систем таких цифр хватает, но не будет лишним установить защиту от чрезмерного нагрева теплоносителя.

Единственным недостатком будет сужение в месте спайки фитингов, чья конструкция не позволяет сохранить первостепенную проходимость после сборки. Соединения необходимо постоянно проверять, были случаи, когда байпас и стыки со временем давали течь. Подобный вариант исполнения максимально подходит для отопления, в котором теплоносителем будет вода.

Нюансы монтажа обвязки

Любая схема отопления, за исключением открытой, оборудуется кранами Маевского, которые устанавливают в наиболее высоких точках для удаления воздуха.

Для обеспечения работоспособности системы следует учитывать некоторые нюансы:

1. Поверхность под установку котла должна быть строго горизонтальной.
2. Размеры основания — величина агрегата + 10 %.
3. В любой системе отопления с котлом следует применять расширительный бак.
4. Предпочтительное подключение приборов — резьбовым соединением.
5. Присоединение отопительного агрегата следует осуществлять только с использованием стальных или медных труб.

Особенности

Если отопительный аппарат можно уподобить сердцу нагревательной системы, то обвязка котла – это сосуды и периферические органы.

При использовании такой системы осуществляются следующие действия:

• обеспечивается нормальная температура в отопительных контурах;
• сбрасывается содержащийся в магистрали воздух;
• поддерживается нормальный запас теплоносителя;
• отслеживается равномерность прогрева отопительных приборов;
• поддерживается подключение различных отопительных контуров и настройка их на ту или иную температуру;
• повышение эффективности распределения получающегося тепла.

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

• электрическое;
• твердотопливное;
• жидкотопливное;
• газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

1. Своевременная подача холодной воды.
2. Подсоединение аккумуляторных батарей к насосу.
3. Наличие гравитационного контура.
4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

гравитационныйестественное движениепринудительной циркуляцией

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

1. Простота монтажа.
2. Независимость от поставки электроэнергии.
3. Бюджетность варианта.
4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

1. Сложная схема обвязки.
2. Неизбежная балансировка деталей.
3. Дорогое сервисное обслуживание.
4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Газовый камин

По своей стоимости газовые камины практически одинаковы с дровяными или электрическими устройствами. Но газ намного дешевле. А также, в отличие от дров, газовое отопление подразумевает отсутствие золы. При этом не нужно все время следить за работой топочной камеры и заботиться о постоянном наличии дров.

По типу монтажа камины делятся на:

• встраиваемые;
• островные;
• пристенные.

По внутренним элементам и конструкции камины аналогичны газовым котлам. Способ подключения к сети также идентичен. Отличие состоит только в способе обогрева помещений. Газовый котел предназначен для разогрева жидкости, а камин — для обогрева воздуха от лицевого экрана или корпуса.

Принципы и правила монтажа отопительных элементов

Поскольку обогреть дом намного сложней, чем среднестатистическую квартиру, рассмотрим пример планирования схемы обвязки котла отопления именно на примере загородного коттеджа. С технологической точки зрения под понятием обвязка котла подразумевается соединение в определённом порядке всех теплопроводных магистралей, воздухоотводящих и трёхпозиционных клапанов, кранов, радиаторов, теплорасширительных баков и гидрколлекторов. Результатом правильного монтажа станет максимально быстрый нагрев теплоносителя до рабочих температур в малом круге системы, который затем перенаправляется в коммуникации, отвечающие за обогрев дома или отдельных его помещений.

Полезной будет наша статья об особенностях реализации схем отопления с естественной и принудительной циркуляцией.

Первое правило определяет, что котёл необходимо устанавливать в отдельном помещении, по возможности изолированном от остальных, и при этом хорошо проветриваемом на случай загазованности. Во вторых, входные трубы, соединения с клапанами, и другими элементами, а также ответвления, предпочтительно начинать с шаровых кранов, что позволит моментально перекрыть подачу воды в контур в случае аварии или технического обслуживания. Выбор же самой обвязки лучше делать с учётом стоимости топлива и стабильности обеспечения вашего жилища электричеством.

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Каким может быть газовое отопление

Для отопления можно использовать два вида газа — магистральный и сжиженный. Магистральный газ под определенным давлением подается по трубам к потребителям. Это единая централизованная система. Сжиженный газ может поставляться в баллонах разной емкости, но обычно в 50 литровых. Также его заливают в газгольдеры — специальные герметичные емкости для хранения этого вида топлива.

Примерная картина по стоимости отопления разными видами топлива

Более дешевое отопление — с использованием магистрального газа (не считая подключения), применение сжиженного газа лишь чуть дешевле чем использование жидких видов топлива. Это общая статистика, но конкретно надо считать по каждому региону — цены отличаются значительно.

Водяное отопление

Традиционно в частных домах делают водяную систему отопления. Она состоит из:

• источника тепла — в данном случае — газового котла;
• радиаторов отопления;
• труб — соединяющих котел и радиаторы;

• теплоносителя — воды или незамерзающей жидкости, которая движется по системе перенося тепло от котла.

Это самое общее описание системы водяного газового отопления частного дома, ведь есть еще немало дополнительных элементов, обеспечивающих работоспособность и безопасность. Но схематично — это основные компоненты. В данных системах котлы отопления могут быть на природном или сжиженном газе. Некоторые модели напольных котлов могут работать с двумя этими видами топлива, причем есть такие, которые даже не требуют замены горелки.

Воздушный (конвекторный) обогрев

Кроме того сжиженный газ также может использоваться как топливо для специальных конвекторов. В этом случае помещения отапливают нагретым воздухом, соответственно отопление — воздушное. Не так давно на рынке появились конвектора которые могут работать от сжиженного газа. Они требуют перенастройки, но могут работать и на этом виде топлива.

Газовые конвекторы хороши, если надо быстро поднять температуру в помещении. Они начинают прогрев помещения сразу после включения, но также быстро он перестают греть — как только выключаются. Еще один недостаток — они сушат воздух и выжигают кислород. Потому в помещении требуется хорошая вентиляция, зато нет необходимости ставить радиаторы и сооружать трубопровод. Так что и в этом варианте есть свои плюсы.

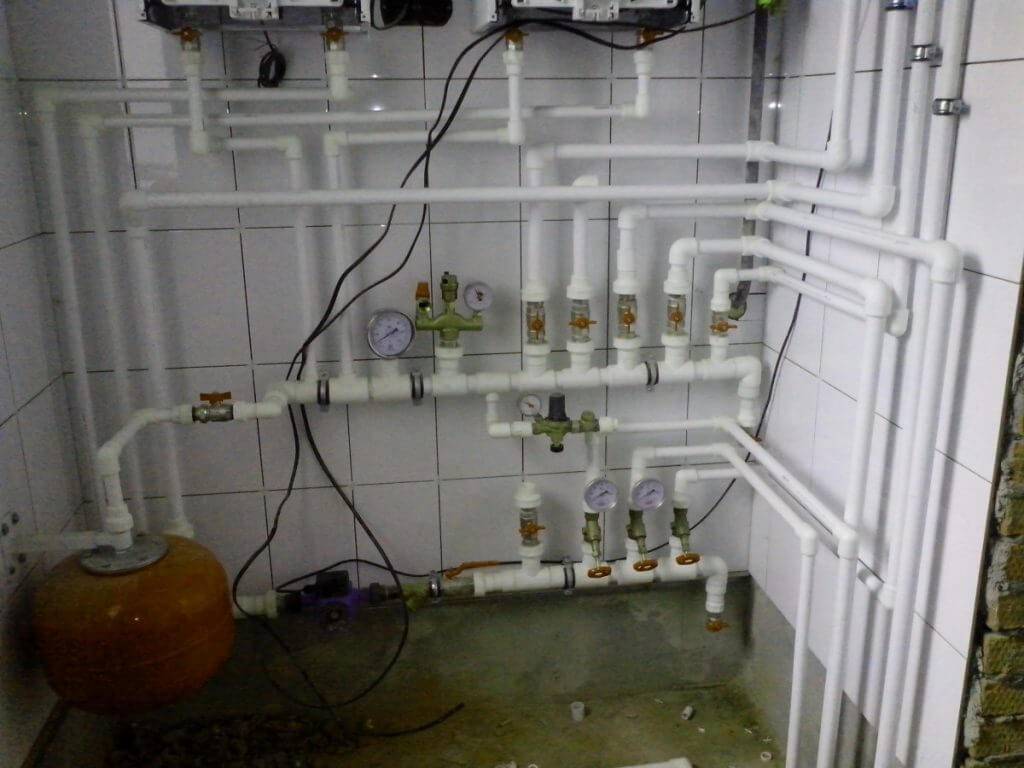

Монтаж котлов и систем отопления на базе полипропиленовых труб

Широкое распространение в закрытых отопительных системах приобрели полипропиленовые трубы в силу их высоких эксплуатационных свойств:

• Они отличаются достаточной прочностью для использования в системах со стабильным давлением (автономных)
• Они химически нейтральны, устойчивы к коррозионным процессам
• Они обладают минимальной теплопроводностью – это значит, что во время продвижения по самой трубе теплоноситель практически не теряет температуру – полипропилен не греется, и вся она доставляется в радиаторы отопления
• Монтаж прост, быстр, надежен – не нужно нарезать резьбы, так как трубы соединяются на надежные спайки

Но обвязка твердотопливного котла полипропиленом осуществляется только с использованием циркуляционных насосов. Схема может быть однотрубной или двухтрубной, с любым подключением радиаторов. Сам насос устанавливается перед котлом на обратной трубе, перед ним монтируется фильтр грубой механической очистки, и вся эта комбинация ограничивается с двух сторон шаровыми запорными кранами, которые обеспечивают удобство обслуживания.

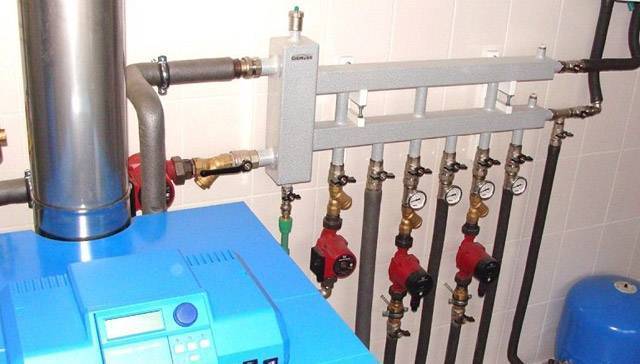

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязкиВ решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Рекомендации по подключению для схемы с естественной циркуляцией

Скорость движения теплоносителя внутри гравитационных контуров на порядок уступает системам с принудительной циркуляцией. Сразу после запуска котла по причине гидравлического сопротивления внутри трубопровода циркуляция встречает серьезные препятствия: как результат, на выходе из котла температура воды может подскочить до +90 и более градусов. По этой причине для организации участка контура от котла до расширительного бака необходимо использовать исключительно металлические трубы. Любая разновидность пластиковой трубы не сможет обеспечить надежность в подобных эксплуатационных условиях.

При нагревании выше +90 градусов с пластиковыми трубами происходит следующее:

• Значительно уменьшается эксплуатационный срок. Вместо заявленных десятилетий труба выходит из строя в течении нескольких дней и даже часов.
• Пластиковые изделия теряют жесткость и начинают протекать. Особенно быстро это происходит при температуре более +130 градусов: повторное подсоединение трубы к котлу в таких условиях невозможно.

Гравитационные системы организуются из труб диаметром не менее 32 мм, что на порядок снижает уровень гидравлического сопротивления. Этот момент следует учесть при самостоятельном обустройстве естественного отопления, для которого характерен минимальный гидравлический напор.

Обвязка

Монтаж нагревателя предусматривает использование дополнительного оборудования. Перед тем, как подключить навесной газовый котел, необходимо убедится в надежности его крепления на стену.

Как подключить твердотопливный котел

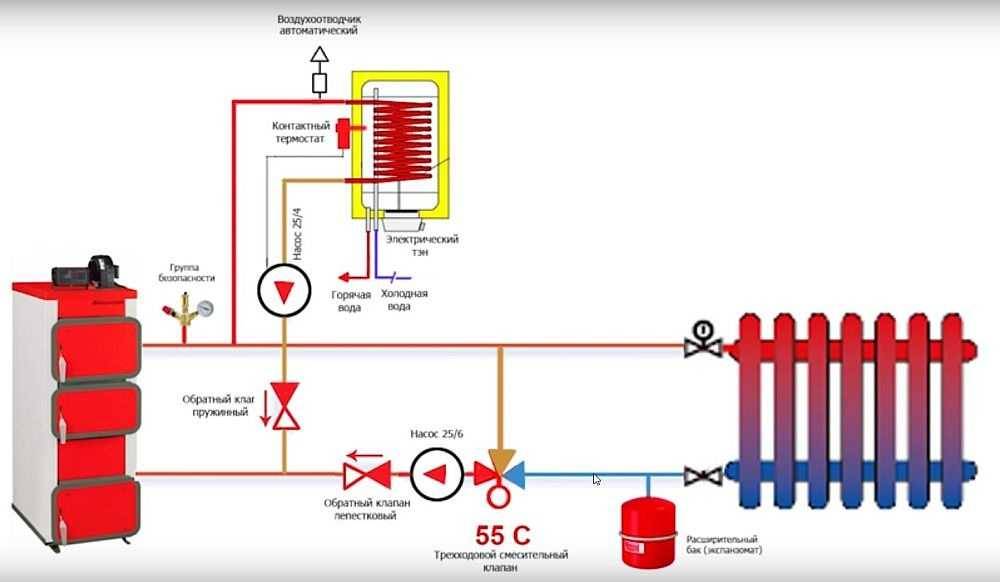

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
7. Радиаторы.
8. Трубопровод.
9. Заземление.

Назначение обвязки

1. Поддерживание стабильного давления теплоносителя в системе.
2. Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
3. Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
4. Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
5. Подключение в систему одного или более контуров.
6. Накопление горячей воды при подключенном бойлере.

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Гидрострелка

Этот узел включают в себя оба контура:

1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

• Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
• При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
• Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Принцип устройства

Газовые котлы отопления оборудуются специальной системой безопасности, которая включает в себя термопару и электромагнитный клапан. Эти устройства соединяются друг с другом проводами. Если отопительное оборудование работает в нормальном режиме, то спай термопары разогревается запальником. При этом по обмотке электрического клапана свободно проходит ток, обеспечивающий его открытое положение. Во время охлаждения термопары клапаном закрывается доступ газа.

По схеме подключения к радиаторам отопления они могут быть одно- или двухтрубные. В первом варианте теплоноситель подводится и выводится от батарей с помощью одной трубы. Во втором случае радиатор подсоединяется к двум отдельным трубопроводам (подающей и обратной трубе).

Контуры отопления по принципу передвижения теплоносителя могут быть с естественной и принудительной циркуляцией. Во время обустройства первого способа вода циркулирует благодаря гравитации и конвекции. А принудительная система подразумевает дополнительную установку циркуляционного насоса.
