Ремонт системы вентиляции: обследование и диагностика, устранение шума

Методы уменьшения шума в системе

Вентиляторы, клапаны, воздуховодные трубы и заслонки принудительной вентиляции создают определенные звуковые вибрации, которые могут быть слышны в помещении. Согласно санитарным и строительным нормам, уровень шума не должен превышать 30-40 дБ. О нарушении норм сигнализирует хроническая усталость, головные боли и другие проблемы со здоровьем.

Шум, возникающий в процессе эксплуатации, бывает аэродинамическим или механическим. В первом случае он появляется вследствие плохой амортизации, неудовлетворительного состояния узлов, трения и нарушения параметров балансировки. Во втором – является результатом работы электродвигателей, вентиляторов.

Снизить шум системы вентиляции помогут следующие мероприятия:

• монтаж вентилятора на виброизолирующих основаниях;
• тщательная подгонка деталей и балансировка вращающихся частей;
• прочная фиксация вентилятора, клапанов и задвижек;
• установка съемного звукоизолирующего кожуха;
• вставка резиновых или брезентовых прокладок между вентилятором и каналом;
• облицовка внутренних поверхностей воздуховодов материалами, поглощающими звук (стекловолокно, минеральный войлок);
• смазка подвижных элементов компрессора.

В вентиляции естественного типа шум сильно ощутим в ветреную погоду, поскольку попадая в систему на большой скорости, ветер создает сильный гул. Справиться с ним может камерный, пластинчатый или трубчатый шумоглушитель, снижающий звуковое давление на стенки. Он устанавливается в верхней части вытяжной трубы.

Для шумоизоляции вентканалов подойдет минеральная вата от проверенных производителей в рулонах толщиной 5 см. Утеплитель не только поглотит звук, но и будет поддерживать оптимальную температуру воздуха, предотвращать образование конденсата и защищать конструкцию от пожаров

Еще один способ погашения вибрации – обустройство бетонного каркаса вокруг воздуховода на крыше. Если технические причины не позволяют выполнить такую операцию, канал обматывают утеплителем.

Наше предложение по ремонту систем вентиляции

Компания ООО «СТС» предоставляет услуги частичного ремонта вентиляционного оборудования непосредственно на месте его монтажа. Это позволяет в сжатые сроки осуществить починку оборудования без дополнительных финансовых и временных затрат. Перечень проводимых работ включает:

• проверку целостности соединений воздуховодов, креплений к поверхности и корпусов оборудования;
• смазку всех трущихся механических частей и замену подшипников;
• очистку фильтрующих элементов от загрязнений различного характера или их полную замену;
• тестирование всех систем автоматического управления и контроля;
• настройку, испытание и измерение электрических характеристик проводки, автоматических выключателей и других компонентов электрооборудования;
• проверку и настройку работы воздушных заслонок и регулирующих клапанов;
• балансировку и чистку вентиляторов;
• проверку рабочих параметров теплообменника;
• ремонт и техническое обслуживание калориферов и много др.

Специалисты нашей компании при проведении ремонтных работ руководствуются рекомендациями производителей оборудования и богатым опытом профессиональной деятельности. В результате нашей работы заказчик получает полностью исправную и готовую к длительной эксплуатации систему вентиляции.

Причины неполадок

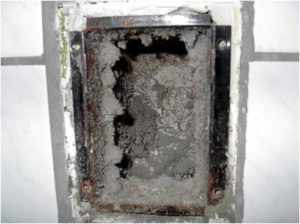

Загрязнение воздуховода

Одной из самых распространенных проблем воздухообмена являются старые дома, не рассчитанные на установку герметичных пластиковых окон. В таком случае помещение изолируется, нарушается естественный ток воздуха.

В современных строениях приток затрудняется при загрязнении фильтров и поломке механизмов нагнетания потока воздуха в помещение.

Проблемы оттока воздушных масс связаны в основном с засорами, разгерметизацией и поломками. Нарушает нормальную циркуляцию также:

• оснащение жилища вытяжками, мощность которых несопоставима с проектной нагрузкой шахты воздуховода,
• установка климатического оборудования, которое способствует более резкому перепаду температур между внешней средой и помещением.

Шум в квартире из вентиляционного короба возникает в результате:

• вибрации отдельных узлов, особенно воздухораспределителей,
• ошибок, допущенных при расчетах и проектировке,
• ошибок при установке оборудования и выборе материалов.

Самостоятельное устранение неполадок в работе и загрязнений возможно при условии:

• наличия свободного доступа к основным узлам системы,
• отсутствие высокотехнологичного оборудования в оснащении,
• небольшая протяженность каналов воздуховода.

Использование приточных клапанов, оснащенных фильтрами, либо простейших вентиляторов дает возможность справиться с нарушением в их функциональности самостоятельно.

Устройство вентиляционной системы МКД

Вентиляцию в квартирах многоэтажного дома устраивают по одной из 4 схем:

1. Индивидуальное обустройство вытяжек. При нем из каждой квартиры на крышу выходят отдельные шахты. Это неудобно, так как требует дополнительных финансовых вложений. К тому же трубы занимают большое количество свободного места.
2. Подсоединение вытяжных каналов, ведущих из квартир к общему горизонтальному коробу на чердаке. Из него воздушные массы выходят на улицу.
3. Вывод отработанного воздуха непосредственно на чердак. Для предотвращения образования плесени и конденсата вентиляционные каналы необходимо теплоизолировать.
4. Вентиляция с каналами спутниками при которой вентиляционная ветка от каждой квартиры подсоединяется к общему вентиляционному стволу.

Последняя схема дает возможность сэкономить денежные средства и пространство. Но в случае нарушения тяги запахи будут попадать из одной квартиры в другую.

Нормативные документы

СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность»

СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований»

СанПиН 2.3.6.1066-01 «Санитарно-эпидемиологические требования к организациям торговли и обороту в них продовольственного сырья и пищевых продуктов»

СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирования. Испытания и наладка систем вентиляции и кондиционирования воздуха»

СНиП 3.05.01-85 «Внутренние санитарно-технические системы»

СНиП 23-03-2003 «Защита от шума»

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»

Частота диагностических мероприятий определяется классом помещения. Для большинства помещений периодичность проведения плановой проверки составляет:

• не реже одного раза в год для местной вытяжной и приточной системы вентилирования;
• для общеобменной или естественной вентиляционной системы, работа которых является более надежной и стабильной, не реже одного раза в три года
• с помещениях с выделением вредных веществ проверку вентиляции следует осуществлять не менее одного раза в месяц

Причины обращения за внеплановой диагностикой

• Система вентиляции не работает или работает некорректно
• Появились запахи гари из воздуховодов
• Перестал работать подогрев/охлаждение воздуха
• На пульте управления или контроллере появилась ошибка и оборудование перешло в режим аварии
• Во время работы вентиляционной системы издаются посторонние шумы
• В процессе работы системы появилась вибрация
• Снизилась производительность системы
• Вентиляция или ее отдельные элементы не включаются/выключаются
• Прекратилась подача/забор воздуха

При наличии хотя бы одного из вышеперечисленных признаков необходимо провести диагностирование вентиляционной системы с целью выявления причины неполадки. Впоследствии производится ремонт вентиляции, замена каких-либо элементов, замена компонентов оборудования, отладка и запуск в работу.

Диагностика осуществляется квалифицированными специалистами с использованием специализированного оборудования. После выполнения всех необходимых сервисных работ (проводятся согласно утвержденному техническому заданию) компания-исполнитель выдает заказчику акт обследования системы вентиляции.

Акт обследования вентиляционной системы содержит наименование, назначение и расположение вентиляционной системы; оценку общего технического состояния вентсистемы, производительности системы и ее сравнение с производительностью, соответствующей заявленному проекту. Также в данном документе указаны результаты проверки с перечислением неисправностей конкретных элементов; а также заключение, на основании которого делается вывод о том, отвечает ли вентиляция требованиям СНиПа, допускается ли система в эксплуатацию. Образец акта диагностики системы вентиляции представлен на фото.

Фото. Акт результат обследования технического вентиляционной системы.

Диагностика вентиляционной системы включает:

Анализ воздуха (по химическим показателям, по наличию загрязняющих веществ, взвеси, пыли) на входе и выходе вентиляционной системы, а также на ее отдельных участках.

Определение перепада между давлением в помещении и за его пределами.

Измерение температурного режима помещения

Обследование воздуховодов и вентиляционных фильтров.

Проверка целостности системы

Диагностика герметичности вентиляционных коробов, диффузоров, патрубков в местах их соединения с блоками

Проверка вентиляционных каналов на проходимость

Проверка технического состояния оборудования:

Осмотр теплообменных аппаратов

Диагностика теплоизоляции воздуховодов

Инспектирование вентиляторов и электродвигателей

Тестирование устройств электроснабжения, автоматизации и управления.

Сравнение рабочих показателей системы с нормативными.

Оценка риска возникновения аварийной ситуации.

Составление акта о результатах диагностики.

Объем и содержание диагностических работ определяется типом вентиляции: приточная, вытяжная или приточно-вытяжная система.

Способы устранения неполадок

Если в результате обследования были обнаружены проблемы, то в зависимости от их причины, они вполне решаемы без привлечения специалистов и дорогостоящего ремонта.

Обеспечение необходимого объема притока воздушных масс

Обеспечить необходимый приток в случае герметизации помещения пластиковыми окнами или при недостаточном поступлении воздушных масс через обычные окна и двери можно при помощи установки приточных клапанов.

Для этого в стену или в оконный блок врезается клапан, обеспечивающий необходимый приток воздушных масс в помещение.

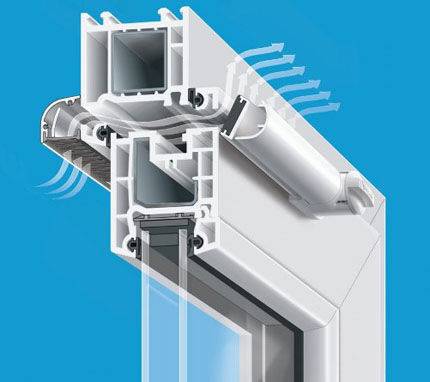

Движение воздуха через клапан

Стеновой клапан

Проблемы оттока отработанных воздушных масс из помещения

Обеспечить нормальный отток в масштабах отдельного жилища в многоэтажном доме достаточно сложно. Даже при условии свободного доступа к системе, проблема может быть далеко за пределами зоны визуального обследования.

В любом случае, при ремонте необходимо помнить, что интенсивность движения воздушных масс зависит не только от размера сечения вытяжного канала, но и от скорости потока.

Чтобы добиться свободного перемещения отработанного воздуха после обнаружения засора, его необходимо ликвидировать. Для этого проводят демонтаж решетки, и, используя пылесос или веник, освобождают доступную часть шахты от загрязнений.

Наличие шума

Бытовые вытяжные вентиляторы

Шумоизоляция вентиляции вполне может быть проведена самостоятельно, при условии свободного доступа к воздуховоду. Безусловно, ошибки проектировки и монтажа всей вентиляционной системы многоэтажного дома исправить невозможно. Однако при вибрации, недостаточной фиксации отдельных узлов и самого короба в квартире можно использовать звукоизолирующие материалы:

• органическое волокно или плиты,
• специализированные полимерные панели,
• минеральные полотна или плиты.

Наиболее удобны и пластичны полотна на основе каучука, чаще всего они дополнительно снабжены самоклеящейся поверхностью, что в разы облегчает процесс ремонта.

При самостоятельной звукоизоляции необходимо придерживаться в первую очередь:

• подготовить наружную поверхность к монтажу выбранного материала: зачистить, продезинфицировать, при необходимости заменить или отремонтировать отдельные узлы,
• проследить, чтобы звукоизолирующий материал имел сплошное покрытие, без пропусков,
• тщательно укрепить всех недостаточно зафиксированные узлы, переходники, углы, перепады короба.

В случае, если в квартире обеспечен свободный приток и отток воздуха, проведена звукоизоляция дальнейший ремонтные работы и чистку необходимо производить комплексно во всем доме. В таком случае дополнительно можно продезинфицировать всю систему и добиться максимально эффективной системы воздухообмена.

Диагностика приточно-вытяжной системы вентиляции

Приточно-вытяжная система должна одновременно обеспечивать подачу свежего и забор отработанного воздуха в помещении. Помимо перечисленных выше неисправностей диагностика приточно-вытяжной системы необходима, если:

• Любое из возможных нарушений приточной и вытяжной вентиляции
• Загрязненность теплообменников-рекуператоров или поломка
• Нарушение в работе системы рециркуляции воздуха

В период использования в вентиляционной системе любого помещения происходит накопление различного рода загрязнений: пыль, мусор, жир, грибковые и бактериальные микроорганизмы. Перемещаясь вместе с воздушным потоком по системе воздуховодов, они попадают в обслуживаемое данной вентиляцией помещение, что может нанести урон здоровью человека, произвести инфицирование. Поэтому наряду с техническим контролем работы вентиляционной системы необходимо осуществлять своевременное санитарно-эпидемиологическое обследование вентиляции.

Санитарно-эпидемиологическое обследование вентиляции подразумевает проведение следующих мероприятий:

1. Взятие смывов из системы вентиляции (кондиционирования) для проведения микробиологического лабораторного анализа на наличие патогенной микрофлоры.
2. Взятие смывов осуществляется с помощью стерильного ватного тампона, размещенного на металлической или стеклянной палочке, вмонтированной в пробирку.
3. Оценка степени загрязнения поверхности воздуховодов и других элементов вентиляционной системы различными отложениями (визуальный осмотр с последующей фотофиксацией)
4. Оценка эффективности ранее проведенных дезинфицирующих и очистных работ
5. Анализ результатов исследования

На основании проведенного санитарно-эпидемиологического обследования экспертной комиссией принимается решение о необходимости организации мероприятий по очистке воздуховодов и других элементов системы от органического и неорганического налета, а также о необходимости проведения дезинфекции вентиляционной системы.

Система вентиляции требует дезинфекции и очистки, если на поверхностях воздухопроводов и воздухораспределителей было обнаружено явное загрязнение, а также если по результатам лабораторного исследования во взятой с поверхности пробы были выявлены вредоносные бактерии.

Результаты обследования вентиляции фиксируются в «Акте санитарно-эпидемиологического обследования системы вентиляции и кондиционирования воздуха объекта».

Фото. Акт санитарно-эпидемиологического обследования системы вентиляции (кондиционирования) воздуха.

Основные неисправности и способы устранения

Вентиляционные системы выходят из строя по разным причинам. Зачастую это неправильный монтаж и эксплуатация, игнорирование технического обслуживания, появление механических повреждений и коррозийных процессов, естественный износ деталей и устройств. Все они чреваты типовыми неисправностями. Рассмотрим их подробнее.

Наиболее распространенная проблема – недостаточный приток воздуха в комнатах с естественной вентиляцией. Ее причина кроется в высокой герметичности помещений.

Естественная система рассчитана на приток воздуха от дверей, деревянных окон и прочих щелей, которые мы пытаемся тщательно устранить во время ремонта. Герметичные пластиковые окна, в отличие от старых деревянных аналогов, не пропускают воздух, перекрывая все возможности для его нормальной циркуляции.

То же касается и дверей, затрудняющих его перемещение между комнатами. Из-за этого на окнах постоянно скапливается конденсат и плесневые разводы.

Воздухопропускные клапаны «разгерметизируют» помещение ровно настолько, сколько того требуют условия для нормальной работоспособности естественной вентиляции. На температуру в помещении они никак не повлияют

Способ устранения проблемы такой: вырезать небольшие отверстия в дверях, установив в них решетки либо декоративные втулки. А еще устраивать регулярное сквозное проветривание, установить на окнах или стенах клапаны с функцией микроциркуляции.

Навесной клапан для окна фиксируется короткими саморезами на наплыве створки. В стену приточное устройство монтируется путем высверливания проема и прикрепления корпуса герметиком.

Еще одна проблема – затрудненная вытяжка. Ее причиной может быть как мусорная пробка в канале, так и недостаточная мощность или поломка компрессора.

Чтобы это исправить, потребуется прочистка воздухоотводных каналов, замена/ремонт компрессора. Новое устройство должно осуществлять воздухообмен в объеме не менее 3 кубометров в час на каждый квадрат площади помещения.

Появление неприятных запахов из вентиляционного канала вызывают неплотности в воздуховоде, коррозийные процессы, нарушение целостности деталей.

Способ избавления от проблемы: сменить поврежденные мягкие вставки, межфланцевые уплотнения, отремонтировать или заменить участки и элементы воздуховода с дефектами. А также отрегулировать герметичность соединений.

Может возникать такая проблема, как значительное ухудшение качества воздуха и повышенное сопротивление вентканалов. Ее причина кроется в скоплении загрязнений в воздуховоде, низкой эффективности фильтров.

Способ устранения заключается в том, чтобы максимально очистить вентиляционный канал от мусора, вымыть и просушить фильтры или заменить их новыми.

Заменить износившиеся и чрезмерно загрязненные фильтры сможет каждый. Таким образом, убирается высокое сопротивление и налаживается циркуляция воздуха по каналам

Возникновение громкого шума из воздуховодов связано с проникновением в трубопровод насекомых, птиц, мелких грызунов, недостаточной смазкой подвижных элементов оборудования, сильным ветром.

Чтобы избавиться от проблемы, предстоит прикрепить саморезами на раструбах приточных/выпускных каналов защитную сетку, регулярно смазывать механизмы, обмотать трубу звукоизолирующим материалом, установить глушители.

При необходимости замены отдельных частей и проведения капитального ремонта вентиляции без помощи опытного специалиста не обойтись. Иначе есть риск больше навредить, чем исправить

Своими силами рекомендуется выполнять только текущий ремонт вентиляционных систем, не предусматривающий существенного вмешательства в конструкцию и сложных демонтажных работ. Например, шумоизоляцию или чистку вентканалов. В большинстве случаев этого достаточно для устранения основных неисправностей.

Какого вида бывают шумы

Здесь можно выделить несколько категорий. Ударный шум представляет собой звуки, которые возникают в результате контакта непосредственно с плитой перекрытия — от падения на пол предметов или шагов. Воздушный шум — это звук, который исходит из объема помещения (крики, музыка и пр.). Также есть структурный шум, например, звук работающего перфоратора.
При этом требования по звукоизоляции стен между квартирами и перекрытий отличаются от таковых относительно межкомнатных перегородок. Вторые являются более мягкими, то есть шуметь в своей квартире можно, но так, чтобы это не мешало другим жильцам.
В каждом жилом строении, сдаваемом в эксплуатацию, должны быть соблюдены соответствующие СНИПы. Если изоляция шумов оказывается недостаточной, то используются различные дополнительные материалы. Они могут быть разными в зависимости от типа шума, который нужно нейтрализовать — мягкие, рулонные, вспененные, жесткие плиты, готовые сэндвич-панели и пр.
При звукоизоляции пола чаще всего применяется материал толщиной 3-30 мм. Сверху данных материалов делают выравнивающую стяжку, на которую кладется напольное покрытие в виде ламината, паркетной доски и т.д. При толщине до 10 мм эффект будет заметен только применительно к ударным шумам, от 10 мм — и к воздушным шумам тоже.

Признаки снижения эффективности вентилирования

Признаками снижения качества циркуляции воздуха являются:

• увеличение влажности и несвежесть воздуха;
• появление конденсата на окнах;
• образование плесени и «черных точек» на стенах;
• быстрое исчезновение эффекта свежести после проветривания;
• наличие обратной тяги с запахами от соседей;
• постоянное образование пыли на мебели;
• распространение запахов с кухни по всей квартире.

Кроме этого начинают проявляться косвенные признаки дефицита свежего воздуха:

• ухудшение здоровья жильцов;
• быстрая утомляемость;
• плохой сон на фоне постоянной сонливости.

Для комфортного нахождения в помещении содержание кислорода в воздухе должно быть не ниже 21%. В случае плохой циркуляции, в воздухе увеличивается содержание вредных веществ и углекислого газа. Это вызывает возникновение головных болей и ощущение духоты.

Для устранения возникших неудобств, необходимо своевременно выявлять причины проблем и оперативно выполнить соответствующие работы.

Диагностика проблем

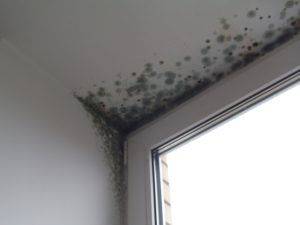

Проявление недостаточности воздухообмена на оконных откосах

Самостоятельное обследование систем вентиляции подразумевает использование физических маркеров. В первую очередь это касается простейших естественных бытовых воздуховодов, не усложненных электроникой и высокотехнологичными решениями.

Регулярное проведение диагностики с последующим обслуживанием подразумевает периодичность не менее 2-х раз в год, а в идеале – 1 раз в квартал и позволяет предотвратить внезапные:

• засоры самой системы или фильтров,
• разгерметизацию отдельных узлов,
• поломки.

Естественная система воздухообмена построена на притоке свежих воздушных масс с улицы через оконные проемы и двери. Отток организован за счет единой вентиляционной системы.

Осмотр

Для понимания, что в квартире недостаточный воздухообмен, необходимо провести осмотр контрольных точек:

• Окна. На поверхности стекол в зимнее время обязательно есть конденсат, в летнее время проверяют откосы на следы плесени.
• Углы, стены за стоящими вплотную массивными предметами интерьера: шкафами, диванами проверяют на появление либо следы плесени.
• В ванных комнатах потолки осматривают на наличие конденсата, а полы и углы – на наличие плесени.

Использование маркеров

Наличие свободных потоков воздушных масс, определяют также маркерами:

• приток воздуха обеспечивают оконные проемы. Их герметизация современными пластиковыми системами полностью изолирует квартиру от поступления свежего воздуха при закрытых окнах. Если в доме установлены обычные окна, то приток можно ощутить тыльной стороной мокрой ладони непосредственно у поверхности окна. Ощущение сквозняка говорит об исправности системы,
• отток проверяется таким же образом у вентиляционной решетки: в ванной и кухне. Нормальное функционирование заставит почувствовать на мокрой поверхности руки движение воздуха, при засоренности и неисправности системы, оно будет отсутствовать.

Отток или приток воздуха можно также проверить, если прикрепить на верхний край решетки или оконного проема нескольких полосок мягкой бумаги (подойдет туалетная, одинарная салфетка или газета) размером примерно 2,5х6,5 см каждая. По интенсивности колебания полосок определяется сила движения воздушных масс. Если колебания отсутствуют – проблемы налицо.

Летом обследование вентиляции таким образом может не дать результатов.

Безусловным маркером послужит застой воздуха, длительное сохранение и распространение следов приготовления пищи, проникновение в помещение неприятных запахов мусоропровода или канализации.

Кроме того, наличие шума, даже при нормальном функционировании системы говорит о потенциальной опасности возникновения неполадок и требует устранения и ремонта.
