Обрешетка крыши под металлочерепицу: выбираем доски и делаем обрешетку для крыши своими руками

Способы установки

Крепеж обрешетки под такой популярный и практичный материал, как металлочерепица, является достаточно простым, однако здесь необходимо учитывать множество особенностей и нюансов. Кроме того, способы установки могут быть разными – все зависит от выбранных материалов и непосредственного типа каркаса.

Разберемся в этом вопросе пошагово:

• Скорость и сложность установки каркаса под кровлю, в первую очередь, зависит от непосредственного типа конструкции и длины крыши.
• Если вы планируете укладывать сплошной каркас, то вам надо приобрести бруски или пиломатериал соответствующих размеров.
• Рейки в таком случае нужно укладывать, выдерживая расстояние примерно в 10-11 мм, чтобы обеспечить строению дополнительную вентиляцию.
• Если же вы выбрали тип конструкции в виде решетки, то вам следует учитывать, что он устанавливается немного труднее. Однако в данном случае существенно уменьшаются затраты строительных материалов.

Перед установкой разреженного каркаса нужно определиться с шагом контробрешетки, которая будет располагаться под металлочерепицей. Кроме того, все бруски и доски необходимо обработать защитными составами, которые продлят срок службы древесины.
Шаг в данном случае рассчитывается исходя из длины волны черепицы

В современных магазинах продаются материалы, имеющие волны разных размеров, поэтому шаг зависит именно от этого немаловажного параметра.
Если крыша не отличается большой высотой и громоздкостью, то допустимо применять обрезную доску с сечением 25х100 мм. В случае, если кровля является более сложной, стоит поискать для покупки доски 32х100 мм.

• Основа для металлочерепицы необходима и при отделке вальмовой крыши. В данном случае рекомендуется использовать прочные и обработанные доски или бруски.
• Шаг обрешетки на подобном основании может быть любым. Для металлочерепицы он может составлять 20-50 см.

Не стоит забывать, что для надежной фиксации обрешетки и контробрешетки необходимо запастись качественными крепежными материалами:

• гвоздями;
• саморезами.

Устройство карнизного свеса

Прежде всего, нужно нарастить первую из реек обрешетки, дополнительно закрепив на ней доску толщиной 15 –20 миллиметров, благодаря чему будет обеспечена жесткая фиксация материала покрытия – он не провиснет.

Для каменных зданий размер свеса крыши не должен составлять менее 450 миллиметров, а для деревянных домов –600 миллиметров. Когда стропило не может обеспечить нужную длину свеса, его наращивают с использованием кобылки. Обязательно устанавливают торцевую доску.

Для обеспечения сбора конденсата и достаточной степени вентилирования подкровельного пространства монтируют капельник, за который выводят край гидроизоляционного материала. Мембрану прикрепляют к капельнику самоклеющейся лентой.

Водоотводящую конструкцию начинают устанавливать до монтажа металлочерепицы:

1. Над стропилом или на стартовую доску обрешетки крепят держатели для желобов системы с шагом 60-80 сантиметрови наклоном желоба, исходя из 3 –5 миллиметровна один погонный метр.
2. Желоб водостока нужно установить сразу, поскольку в него опускают карнизную планку, которую фиксируют к нижней доске обрешетки. Нижний край этой планки должен перекрыть верх желоба.
3. После монтажа мелкоячеистой сетки для насекомых подготовительные работы на карнизном свесе считаются завершенными.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

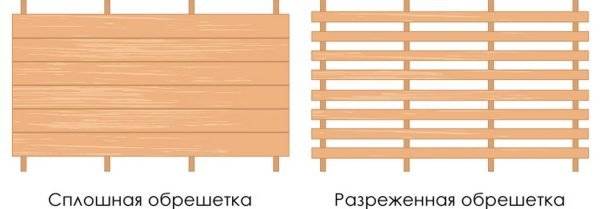

Схема обрешётки

Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.

Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях

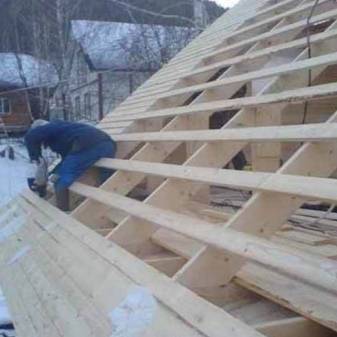

При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.

Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.

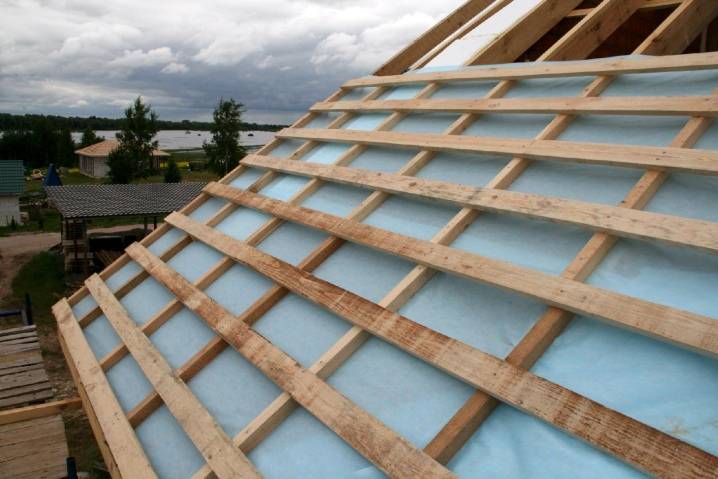

1. Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.
2. Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.
3. В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).
4. На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов

Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока

К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.

Видео: монтаж обрешётки под металлочерепицу

Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:

• вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
• нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
• ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
• трудно будет установить и закрепить торцевые и фронтонные планки;
• циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.

Требования к материалам

Для того чтобы качественно организовать контробрешетку, потребуется правильно выбрать дерево. При наличии тяжелой кровли, например, черепицы или металлочерепицы лучше отдать предпочтение сосновому или дубовому брусу. Для легкого покрытия или мягкой кровли рекомендуется использовать деревянные рейки из хвойных пород деревьев.

Для монтажа контрреек подойдет цельный брус без трещин и сучков с влажностью 20 и менее процентов. Материал с гнилью и синевой использовать запрещается. Крепят систему кровельными гвоздями с оцинкованным покрытием. Размер бруска выбирают с сечением 0, 25 – 0, 3 см. В высоту контробрешетка обычно достигает от 0, 2 до 0, 5 см.

Для проведения работы потребуется приобрести уплотнитель. В этом случае принято пользоваться уплотнительной лентой, которая герметизирует и защищает место фиксации контрреек. Ее наклеивают на контробрешетку или мембрану по всему периметру системы. Благодаря этому изделию, нижняя часть конструкции из бруса не страдает от пагубного влияния влаги и конденсата.

Как выбрать?

Оптимальным решением обустройства кровельного каркаса является выбор обрезной доски хорошего качества. Она лучше своих аналогов, уже откалибрована, высушена, имеет допустимый процент пороков, не усложняет работу. Проще всего зафиксировать на стропилах пиломатериал шириной 10-15 см 1 и 2 сортов. Сырье низшего сорта для работы не годится.

Нужно смотреть на процент влажности: если древесина сырая, она рассыхается, что ослабляет крепления гвоздей либо саморезов обрешетки. Что касается толщины, то она должна быть достаточной под длину конкретных гвоздей. В идеале толщина дерева должна равняться двойной длине используемого гвоздя.

Необходимо учитывать, что доски толщиной 25 мм берут при шаге между стропилами до 60 см. Когда интервал стропильных ног колеблется в диапазоне 60-80 см, целесообразней делать обрешетку доской 32 мм. Когда расстояние между стропилами больше, работают не с доской, а с брусом.

При выборе того или иного варианта необходимо учитывать снеговую нагрузку, характерную для конкретного региона страны. Число сучков на погонный метр должно быть минимальным. Исключены сквозные трещины. По возможности лучше брать материал с длиной, не требующей наращивания.

Правила устройства обрешетки под металлочерепицу

Перед тем, как правильно сделать обрешетку под металлочерепицу, следует детально изучить постулаты обустройства обрешетки, поскольку для каждого типа кровли потребуется набитие обрешетки с различным шагом.

Как правило, доски для контробрешетки под металлочерепицу имеют разную толщину. К примеру, при покупке досок для обрешетки в 30 мм толщиной, по факту будут получены элементы, ширина которых будет колебаться относительно заявляемой в пределах плюс минус 5 мм.

Подобное явление можно наблюдать практически всегда. Исключением, пожалуй, можно считать только калиброванную строганную доску. Поэтому, выполняя подготовку к тому, чтобы выполнить монтаж обрешетки под металлочерепицу, следует вначале произвести калибровку досок.

Данная процедура необходима для того, чтобы на стыках или смежных рядах обрешетки не попадались значительно отличающиеся по толщине доски, поскольку их установка приведет к перепадам, которые будут препятствовать укладке металлочерепицы.

Доска в 30мм толщиной необходима для запаса, так как допуски распиловщиков способны существенно снизить ее толщину. А из-за того, что по этой доске в будущем планируется ходить, необходимо чтобы она могла выдержать вес человека крупной комплекции.

Обрешетка крыши, готовая к укладке металлочерепицы

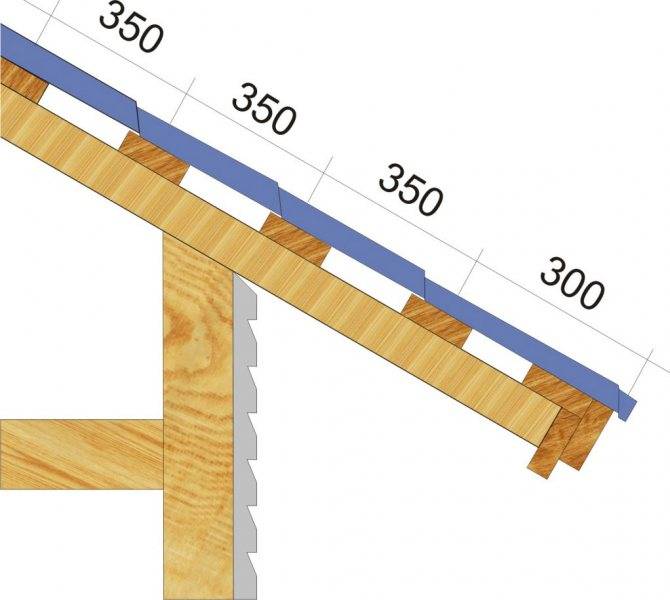

Расчет шага досок обрешетки под покрытие из металлочерепицы производят по следующим правилам:

• Шаг обрешетки под металлочерепицу подбирают в соответствии с видом металлочерепицы, потому что под различные профили необходим разный шаг.
• Расстояние между брусьями обрешетки обычно указано в инструкции к определенному типу кровли, его считают от низа первой доски до верхней точки второй.
• Значение шага между двумя первыми досками обрешетки должно быть меньшим.
• Кроме того, на шаг обрешетки для металлочерепицы может оказывать влияние как уклон ската крыши, так и величина выступа кровельного материала за первый брусок обрешетки.
• На  выполнение расчета шага обрешетки, помимо прочего, может влиять отсутствие или наличие водостока, который тоже может иметь различную конфигурацию. При креплении водостока на лобовую доску, он прибавит к выступу дополнительно 30мм. Помимо прочего, важную роль отыгрывает диаметр водосточного желоба: при желобе 90мм в диаметре потребуется выступ одного размера, при 120мм в диаметре – совсем другого.
• Отсчет выступа материала для кровли выполняют от лобовой доски, если же она отсутствует – от стропильного среза. Чем круче наклон кровельного ската, тем ниже потребуется опустить металл, чтобы добиться необходимой длины выступа. Неправильный расчет может привести к тому, что для металлочерепицы обрешетка будет располагаться не там, где следует выполнять крепление металлочерепицы саморезами.
• Для правильного расчета расстояния между первой и второй доской, нужно уложить на стропило уровень 120-150см длиной, затем измерить расстояние от верхней точки первой волны до нижней части металлочерепичного листа, после чего сделать отметку.
• Затем необходимо выдвинуть уровень подобно листу кровли, после чего приставить угольник к лобовой доске и отложить на нем точку требуемого выступа, а далее довести уровень до этой точки. От края лобовой доски следует провести вертикальную линию до установленного уровня и выполнить отметку. Между обеими сделанными метками останется определенное расстояние между верхом второй и низом первой доски обрешетки с учетом уклона ската и выступа материала кровли.
• Самую первую доску необходимо выполнять толще других во избежание получения висящего выступа при закреплении кровельного материала.
• Остальные доски обрешетки при изготовлении кровли отмеряют от верхней точки второй доски через одинаковые промежутки в соответствии с кровельным профилем. Отметки для обрешетки следует наносить через каждые два стропила, поскольку доска может в итоге оказаться кривой, и потребуется ее натяжка по нанесенным меткам.
• По завершению устройства 3-4 рядов системы обрешетки остальные доски можно уложить на скат и затем брать элементы со ската. Это обеспечит некоторое удобство.
• В одном ряду доски обрешетки необходимо соединять на стропиле. Не следует укладывать доски основания под кровельный материал внахлест, как, например, при настиле шифера. Помимо этого, разбежку стыков потребуется выполнять по стропилам. Не рекомендуется всю обрешетку стыковать на одном стропиле, в противном случае конструкция не обеспечит достаточной жесткости.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

• сосна;
• ель;
• пихта;
• лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Расчёты пиломатериалов для обрешётки

Первым шагом в определении количества необходимого материала для обрешётки должен стать выбор конкретного кровельного покрытия. Например, гибкая кровля требует сплошного основания, металлочерепица укладывается на рейки, расположенные с шагом не более 35 см, а листу шифера достаточно опоры из трёх брусков.

Чтобы правильно рассчитать количество пиломатериалов, необходимо знать несколько исходных величин:

• размеры крыши, прежде всего, её площадь;
• шаг стропил;
• параметры исходного материала, то есть размеры досок или брусков;
• величину нагрузки на один квадратный метр крыши.

Методику расчёта обрешётки проиллюстрируем на примере. Пусть крыша имеет двускатную конструкцию, длина каждого ската равна 6 м, а ширина — 10 м. Тогда площадь кровли S = 2 · 6 · 10 = 120 м². Предположим также, что для обрешётки используется доска сечением 25×150 мм и длиной 4 м.

Сплошная обрешётка

Расчёт материала для сплошной обрешётки производится делением общей площади крыши на площадь одной доски.

1. Определяем площадь лицевой поверхности доски, для чего перемножаем её длину и ширину: Sд = 0,15 · 4 = 0,6 м².
2. Вычисляем количество досок, необходимых для монтажа: N = S / Sд = 120 / 0,6 = 200 шт.
3. Считаем объём одной доски: Vд = 0,15 · 0,025 · 4 = 0,015 м³.
4. Вычисляем полный объём требующегося материала: V = Vд · N = 200 × 0,015 = 3 м³.

Таким образом, для обрешётки сплошного типа необходимо заготовить 200 штук или 3 м³ досок.

Разреженная обрешётка

Чтобы определить, сколько материала понадобится для разреженной обрешётки, необходимо ввести новый параметр — шаг между досками. Это расстояние между нижними или верхними торцами досок в соседних рядах. Для примера возьмём его равным 30 см.

За шаг разреженной обрешётки обычно принимают расстояние между направленными в одну сторону торцами соседних досок или между их осями

Последовательность вычислений в этом случае будет следующей.

1. Определяем количество досок для покрытия одного ската: Nс = 6 м / 0,3 м= 20 шт.
2. Считаем общую длину досок: на одном скате L = 20 · 10 = 200 м, соответственно, на двух Lобщ = 200 · 2 = 400 м.
3. Вычисляем количество досок длиной 4 метра N = 400 / 4 = 100 шт.
4. Определяем необходимый объём материала V = Vд · N = 100 · 0,015 = 1,5 м³.

Как видно из проведённых расчётов, разреженная обрешётка требует значительно меньше материала. Поэтому для бюджетных крыш больше подходят жёсткие листовые покрытия, которые позволяют сэкономить на устройстве кровельного каркаса.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

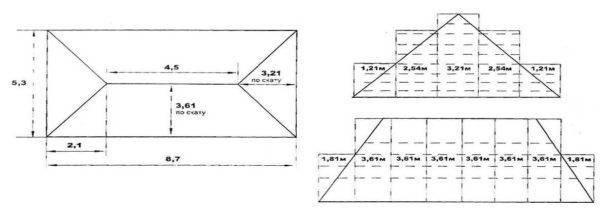

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Монтаж контрреек в районе ендов и коньков

Ендовы и коньки – это участки крыши, требующие особого внимания при монтаже кровли. Чтобы правильно установить коньки, требуется добиться пересечения верхних плоскостей граней контрреек в одной точке. Для соблюдения подобных предписаний, сечение одного и того же бруска в разных местах, должно отличаться. Иными словами, его необходимо запиливать под определенным углом.

Ендова – это места крыши, подвергаемые наибольшей нагрузке. Здесь скапливается огромное количество снега, а во время дождя, подавляющее большинство воды, попадающее на кровлю, сливается с крыши именно по желобу ендовы. Таким образом в районе ендов, продольные брусья следует прибивать с шагом, равным 100 миллиметрам. Если на крыше планируется монтаж ендов, то стоит заблаговременно выбрать бруски для контробрешетки, сечение которых равно не менее 50×50 миллиметров.

Нужно соблюдать рекомендуемое расстояние между брусьями. Оно равно 50-100 миллиметрам. Благодаря этому, кровля в районе ендов прослужит на протяжении долгого срока.
