Для чего нужно обогревать кровлю и как это правильно делать

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Система обогрева водостоков: особенности монтажа

Как ни крути, а не зная тонкостей и не владея нюансами сборки подобных систем подогрева, собирать их самостоятельно будет как минимум неразумно. Прежде чем приступать к работам, необходимо разобраться в каждой мелочи, которые порой оказывают огромное влияние на работоспособность системы. Рассмотрим этапы монтажа обогрева водостоков на наличие таких важных деталей.

  1. Для начала нужно оборудовать место для автоматики – как правило, ее располагают внутри дома, в распределительном электрическом щитке. Сразу устанавливается защитная группа и контроллер. Здесь нюансов практически нет никаких, и кто знаком с разводкой электричества в доме, справится с этой работой, как говорится, в два счета. Контроллер подключается очень просто – он имеет специальные клеммы для подачи электропитания, для подключения нагревательных кабелей и датчиков различного формата. Все клеммы помечены значками, так что перепутать что-либо здесь попросту невозможно.
  2. Дальше раскладываем и подключаем нагревательные кабели. Чтобы понять, как правильно разложить нагревательные элементы системы, условно весь ливнесток нужно разделить на четыре фрагмента – это воронки, желоба, сточные трубы и водоприемники. Все эти фрагменты в обязательном порядке должны быть нагреты. Начнем по порядку. Для начала опускаем петлю провода в водосточную трубу и крепим ее в водоприемнике – делаем это с помощью специальных зажимов из тонкой оцинкованной стали. Зажимы просто прикручиваются. Теперь поднимаемся выше и фиксируем кабели внизу водосточной трубы (насколько достанете) – провода нужно развести друг от друга на расстоянии до 50мм. Закрепить их необходимо с той стороны трубы, по которой обычно стекает вода (со стороны дома). Вылезаем на верх и проделываем ту же операцию у основания воронки. В идеале, если труба составная, ее нужно разобрать и сделать дополнительное промежуточное крепление. Теперь воронка – здесь кабели закручиваются кольцом по всему ее диаметру и, опять-таки, фиксируются зажимами. Дальше тянем их по желобу, по его боковой поверхности. Здесь их можно разделить и пустить один по одной стороне желоба, а другой по противоположной стороне. Все! Выводим кабели в герметичную коммутационную коробку и подключаем к специальным клеммам. Здесь следует отметить еще один момент – если кабельный обогрев водостоков осуществляется посредством саморегулирующегося провода, то его можно прокладывать не петлей, а одной жилой, которых может быть несколько – в таком случае концы кабеля нужно изолировать специальными заглушками.

  3. Теперь остается дело за малым – соединить распределительные коробки с контроллером обычными силовыми кабелями. Сначала они объединяются в небольшие группы (это если дом большой, и водостоков много), а потом уже эти группы (каждая в отдельности) подключается к контроллеру.

Вот и все. Рабочая часть готова и теперь остается только подсоединить датчики и проверить систему в работе. Датчики монтируются просто – по сути, это провод (при необходимости его можно всегда нарастить) с небольшим устройством на конце. Каждый тип датчиков устанавливается в определенном месте. Датчик воды укладывается в желоб в его самой нижней точке – там же монтируется и датчик температуры, если они не объединены в одном устройстве, что бывает достаточно часто. А датчик снега, как правило, монтируется на крыше дома. В принципе, это и все нюансы, с которыми придется столкнуться, выполняя монтаж обогрева водостоков – довольно несложный процесс, особенно если с ним капитально разобраться и прочитать инструкцию производителя.

Обогрев водостока фото

И в заключение темы о том, как выполнить обогрев водостока, добавлю только одно – все ваши трудозатраты и финансовые вложения ничего не будут стоить, если попутно вы не сделаете систему обогрева кровли. Попросту говоря, в описанном выше устройстве не будет необходимости – ее смысл заключается в том, чтобы сопроводить растаявший на крыше снег и лед в дренажную систему, тем самым уберечь кровлю и ее элементы от разрушений, а также обезопасить себя от травм, связанных с падением с крыши сосулек и снега.

Автор статьи Александр Куликов

Обогрев кровли

Наша компания выполняет весь комплекс работ «под ключ» по монтажу кабельных систем обогрева кровли. Специалисты выезжают на место, определяют необходимые обогреваемые зоны, составляют проект, который включает все нужные схемы и расчеты, спецификацию требуемого оборудования и смету. Проект согласовывается с заказчиком и, при необходимости, с контролирующими организациями. После окончания монтажа специалисты выполняют контрольно-измерительные операции, настройку и сдачу объекта заказчику.

Обогрев крыши, свесов и системы сливов позволяет избежать образования наледи и скопления снега. Мы используем саморегулирующие кабели от лучших производителей, таких как Raychem, ССТ и другие. Их применение гарантирует быстрый и эффективный обогрев всей кровельной системы.

Следует помнить, что система электрообогрева — это инженерное сооружение, которое требует создания проекта. Такого рода проекты должны разрабатываться с участием профессионалов.

ТИПОВЫЕ ОБОГРЕВАЕМЫЕ ЗОНЫ

  • водосточные желоба,
  • водосточные трубы,
  • ендовы и прочие примыкания к плоскости кровли,
  • водосточные воронки, а также зоны вокруг них,
  • капельники,
  • дренажные и водосборные лотки,
  • карнизы крыши,
  • другие потенциально опасные места для образования наледи.

С примером установки системы кровельного обогрева вы можете ознакомиться на рисунке, представленном ниже.

Состав системы обогрева кровли

  • Греющая часть, состоящая из нагревающих кабельных секций. Осуществляет процесс снеготаяния и обеспечивает полное удаление осадков.
  • Распределительная электросетьСлужит для подачи питания на нагревающие кабельные секции и датчики в системе управления. В ее схему входят силовые и информационные кабели, которые подходят для работы на крышах, а также распределительные коробки и элементы крепежа.
  • Система управленияВключает в себя шкаф управления, датчики температуры и осадков, специальные терморегуляторы, защитную и пускорегулирующую аппаратуру.

Этапы проектирования системы обогрева

  1. Предоставление Заказчиком чертежей кровли.
  2. Осмотр объекта, измерение необходимых фрагментов обогреваемых участков, фотосъемка.
  3. Выявление потенциально опасных для возникновения наледи и скопления снега участков кровли в зависимости от конструкции крыши.
  4. Расчет удельной мощности обогрева, определение необходимого количества ниток и типа обогревающего кабеля.
  5. Определение требуемого количества нагревательного кабеля и расчет общей мощности системы.
  6. Расчет количества нагревательных секций и составление схемы раскладки.
  7. Выбор элементов крепежа.
  8. Составление полного коммерческого предложения.
  9. Подготовка проектной документации, в случае, если это предусмотрено договором.

Система антиобледенения, над которой работали проектные организации по обогреву кровли, практически полностью избавляет от необходимости обслуживания водосточных труб и кровли в зимний период.

В процессе проектирования системы обязательно учитываются:

  • тип крыши (теплая или холодная),
  • климатическая зона,
  • вид водосточных желобов (они могут быть подвесными или по кровле),
  • конструкция капельника,
  • материал желобов и водосточных труб.

Обогрев холодной и теплой кровли

В зависимости от качества теплоизоляции различают два вида крыш: холодные и теплые.

Под холодной крышей понимают кровлю в доме с хорошей теплоизоляцией. Температура в чердачном помещении такого дома близка к температуре наружного воздуха. На таких крышах во время оттепели образуются сосульки. Чтобы предотвратить их появление и защитить водостоки от обледенения, достаточно установить только в трубах и водосточных желобах греющий кабель с удельным тепловыделением 30–50 Вт/м.

Теплая крыша — это кровля с плохой теплоизоляцией помещений. На поверхности такой крыши под действием тепла, проникающего из помещения, снег тает. Образующаяся при таянии вода, попадая в холодные водосточные трубы и желоба, замерзает, превращаясь в лед. По краю таких крыш рекомендуется устанавливать дополнительный кабель для обогрева. Греющий кабель также устанавливается на пологих и плоских крышах и при значительной снеговой нагрузке в местах, где конструкцией кровли предусмотрено наличие желоба на крыше.

Наши специалисты всегда готовы ответить на все возникшие у вас вопросы, дать профессиональную консультацию и помочь с выбором нагревательного кабеля, подходящего для ваших условий.

Современный кабельный обогрев кровли с применением саморегулирующихся нагревательных кабелей — это гарантия вашей безопасности и отличный способ экономии средств.

Теги: #Обогрев кровли и водостоков

Виды греющих кабелей

Сегодня производители предлагают две разновидности кабелей для обогрева кровли: резистивный и саморегулирующийся.

Резистивный

Этот кабель был первым изобретением в системах антиобледенения. По сути, это медная жила в пластиковой оплетке, сверху которой уложен экранирующий провод в виде сетки (она же выступает и в качестве заземления). Сверху еще один защитный пластиковый слой.

Резистивный нагревательный кабельИсточник kak-sdelat-kryshu.ru

Работает эта разновидность, как обычный проводник, в котором чем больше сопротивление, тем больше выделяется тепловой энергии. Из школьного курса физики показываем формулу электрического сопротивления:

R = S,

где p – плотность металла, L – длина проводника, S – площадь сечения кабеля.

Получается так, что чем длиннее кабель, чем плотность используемого при изготовлении металла выше, но меньше сечение жил, тем больше кабель будет выделять тепла. При точности вышеобозначенных параметров сопротивление будет на всю длину прокладываемого участка одинаковое. А значит, резистивный проводник выделяет тепловой энергии по всей длине в одинаковом количестве.

Для системы антиобледенения крыш это не самый лучший показатель. Все дело в том, что уложенный проводник подвергается воздействию снега и наледи по длине не одинаково. На каком-то участке слой снега большой, какая-то часть вообще без снежного покрытия. А тепло уходит на всем протяжении проводника одинаково. То есть кабель не может сам среагировать на нагрузки, изменяя количество выделяемого тепла. Поэтому на некоторых участках тепло расходуется впустую. Это основной недостаток греющих кабелей для водостоков и крыш.

Резистивный кабель может не справиться с возложенной на него задачейИсточник stemedcaucus2.org

Резистивный кабель сегодня производится двух видов: последовательные и зональные. Отличаются они друг от друга конструктивными особенностями.

Последовательные

Это одна жила в пластиковой оплетке, как было описано выше, иди двухжильное изделие, в котором по двум жилам протекает ток в разных направлениях. Таким способом нивелируется электромагнитное излучение. То есть увеличивается безопасность эксплуатации под напряжением.

Чтобы увеличить длину обогреваемого участка, куски греющего кабеля соединяют последовательно

При этом, обратите внимание на формулу, уменьшается сопротивление проводника, а значит, снижается и его теплоотдача

Зональные

Это двужильные провода, жилы которых соединяются между собой нихромовой нитью. Она намотана по спирали вокруг проводов, соединяясь поочередно то с одной жилой, то с другой. Соединение производится через специальные так называемые контактные окна. Таким образом греющий кабель для кровли делится на зоны теплоотдачи.

Плюс этой разновидности – возможность нарезать проводник на участки, которые будут работать самостоятельно. К тому же в связке с другими зонами при повреждении одной из них остальные будут работать.

Двужильный кабель для обогрева кровлиИсточник hi.decorexpro.com

Саморегулирующий кабель

Если посмотреть на конструкцию греющего кабеля саморегулирующегося для обогрева кровли, то от резистивного двухжильного он практически не отличается. Единственное дополнение – матрица, к которой соединяются две жилы. Матрица – это полупроводниковая прослойка, реагирующая на изменяющуюся температуру окружающего воздуха. При этом в первую очередь меняется ее сопротивление: чем выше температура, тем ниже сопротивление. Соответственно меньше выделяется тепла.

Получается так, что проводник сам регулирует подачу электрического тока на тот или другой участок в зависимости от температуры воздуха или снега. Это дает возможность дополнительно сэкономить на потреблении тока.

Единственный минус – высокая цена. Она в 2-4 раза выше, чем у резистивного.

Саморегулирующий нагревательный проводникИсточник farfors.ru

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

  • тип электрического кабеля;
  • вид крыши;
  • климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

  • малую стоимость;
  • отсутствие стартовых токов при запуске;
  • наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

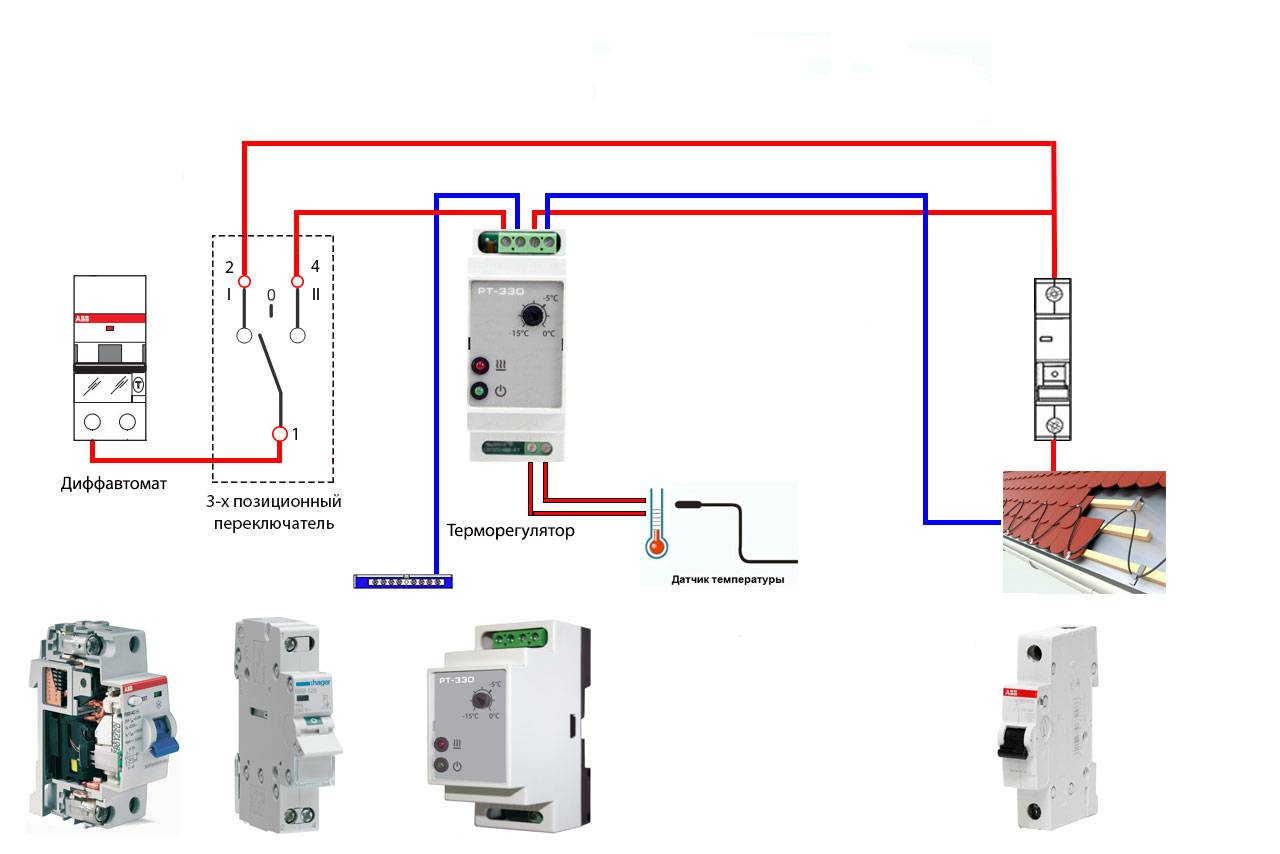

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Схемы изоляции изнутри

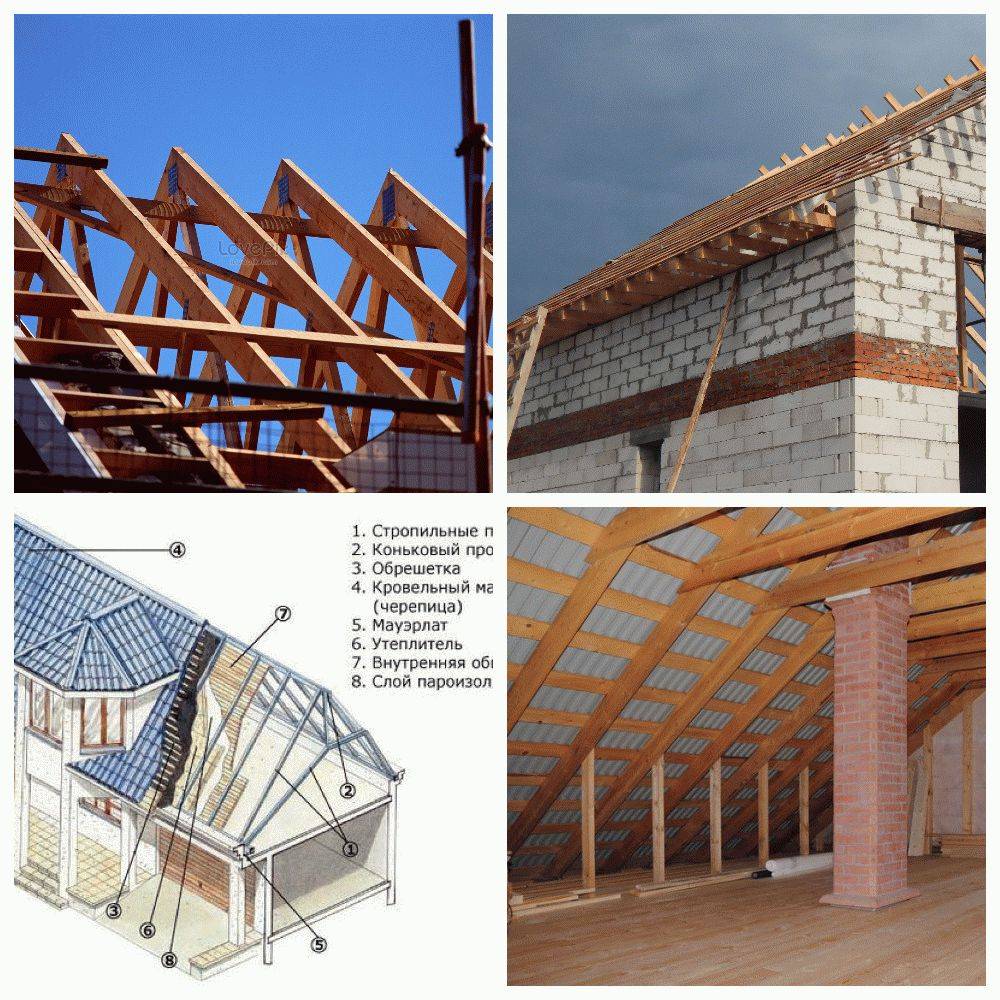

Существую две технологии утепления кровли: внешняя или внутренняя. Первая предпочтительнее, ее выполняют в ходе строительства, поэтому ее себестоимость минимальна.

Вторая более затратная и менее эффективная, поскольку сложно добиться перемещения «точки росы» в воздушное пространство между утеплителем и кровельной системой, а также установить эффективную вентиляцию, для отвода конденсата. В этом случае установка теплоизоляционного «пирога» должна выполняться с организацией замкнутого теплоконтура.

Различают две схемы внутренней теплоизоляции:

  1. Полная теплозащита мансарды с жилыми и слепыми зонами.
  2. Частичное утепление, только жилого объема мансарды.

Монтаж системы обогрева кровли

Обустройство кровли можно выполнить самостоятельно, если иметь элементарные познания в области электротехники. Человек, способный прочитать электрические схемы, без особого труда справится с монтажомсистемы обогрева .

Ее установка проводится так:

Нагревательные элементы нарезаются в соответствии с размерами зон, для которых они предназначены. В местах, где это необходимо, устанавливаются муфты и переходники. Если сливные трубы имеют значительную высоту, то внутри их монтируется стальной трос, который примет на себя вес греющегопровода .
Нагревательный элемент раскладывается по системе водоотведения. К ее поверхности он крепится клейкой алюминиевой лентой. Такое соединение отличается не только высокой прочностью и надежностью, но и продуктивностью в плане большей площади подачи тепла. Алюминиевая лента сама нагревается от провода . На входе и выходе из стояка применяется более жесткая фиксация болтами или заклепками.

Устанавливаются монтажные коробки. Проводится подключение и разводка проводов по потребителям. Проверяются электрические параметры каждой линии на предмет целостности, надежности изоляции и величины сопротивления.
Монтируются и подключаются сенсоры, датчики, контрольные и измерительные приборы. Устанавливает блок (шкаф, щит) управления.
Подводится силовой кабель, обеспечивающий питание системы. Аппаратура подключается к электричеству. Проверяется работа всех систем и механизмов

Особое внимание обращается на надежность работы защитных устройств.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

После того как все приборы и устройства подключены и проверены, проводится их настройка.

Система обогрева нуждается в периодическом обслуживании. Оно заключается в регулярном осмотрегреющего кабеля и монтажных коробок. Обнаруженный мусор немедленно удаляется. Отклеившиеся алюминиевые ленты заменяются новыми. Перед началом зимы система в обязательном порядке испытывается на работоспособность. В целях профилактики и безопасности изношенные секции нагревательных элементов обновляются. Если следовать этим правилам, то система обогрева кровли и водостоков будет качественно выполнять свои задачи на протяжении нескольких десятков лет.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

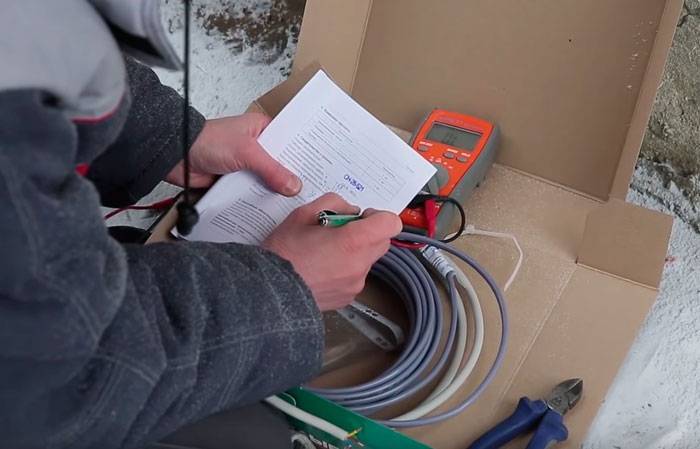

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
