Расчет, установка и монтаж вентиляции в частном доме

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

  • Скорость потока воздуха на высоте установки вентиляционной трубы;
  • Температура воздуха на улице и внутри помещения;
  • Форма сечения канала и качество поверхности по всей высоте воздуховода;
  • Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Как изготовить вытяжку для котла в частном доме правильно

Схема расположения дымохода.

Для правильного выбора вытяжки для котла в частном доме понадобится определить параметры отходящих дымовых газов и условия работы. Данные параметры зависят от типа котла отопления и вида топлива, которое планируется использовать.

Вытяжка выбирается по следующим параметрам:

  1. По температуре отходящих дымовых газов. Номинальная рабочая температура вытяжки не должна быть меньше, чем температура отходящих газов котла при нормальном режиме работы.
  2. По давлению газов в вытяжке. Одни конструкции могут рассчитываться на работу при естественной тяге (разряжение в трубах), другие предназначаются для работы с котлами, имеющие наддув — принудительным отведением продуктов сгорания (избыточное давление в трубах). Выпускаются и универсальные вытяжки по данному параметру.
  3. По наличию конденсата в вытяжке. Одни устройства предназначаются для работы в сухом состоянии, при условиях, когда конденсат не будет образовываться в трубе. Другие конструкции оборудованы конденсатоотводчиками и конденсатосборниками — способны работать при условиях конденсации влаги на стенках труб.
  4. По коррозийной стойкости. Определяется содержанием серы в топливе, которое сжигается. Подобные изготавливаемые конструкции делятся на 3 класса коррозийной стойкости к соединениям серы: 1 класс — конструкции для отвода продуктов сгорания газа; 2 класс — конструкции для котлов, которые работают на жидком топливе и дровах, с содержанием серы до 0,2%; 3 класс — устройства для котлов на угле, жидком топливе и торфе с содержанием серы не больше 0,2%.
  5. По стойкости к возгоранию скопления сажи. Подобные конструкции могут быть стойкими либо не стойкими к возгоранию сажи. При горении скоплений сажи в вытяжке температура может на короткое время повышаться до 1000°С.
  6. По допустимому расстоянию до сгораемых устройств. В доме сгораемые конструкции должны располагаться от наружной оболочки вытяжки не ближе чем на расстоянии, которое указано в технической документации на газоход, либо дополнительно быть защищенными от воздействия высокой температуры.

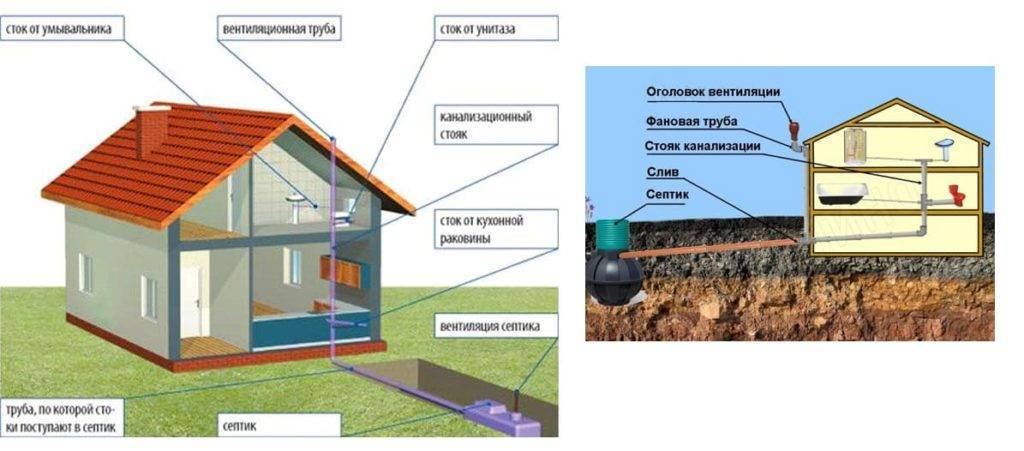

Правила установки фановых труб

Подробно об устройстве

Обустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

  1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
  2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
  3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
  4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
  5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
  6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

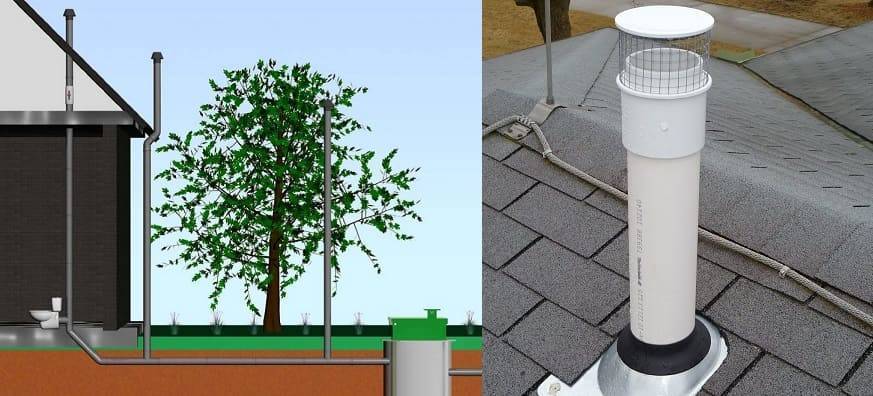

Правила монтажа на кровле

  1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
  2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
  3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

На кровле

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

  • с помощью хомута и шпильки происходит крепление воздуховодов к стене;
  • благодаря перфоленте, хомут здесь не понадобится;
  • при помощи хомута для крепления воздуховодов и перфоленты.

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

  • профиля z-образной формы и шпильки;
  • L-образного профиля и шпильки;
  • траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Монтаж приточной вентиляции в доме

Для нормальной вентиляции помещений необходим не только отток воздуха, но и его приток. Для этого используют вентиляционные клапаны. Их устанавливают, как на окна, так и на стены помещения.

Установка оконного приточного клапана на металлопластиковое окно – дело довольно простое и не требует особых навыков. При этом нет необходимости вносить никаких изменений в конструкцию рамы и створок. Сам клапан продается уже в готовом виде с набором уплотнителей, и все, что требуется при его монтаже – просто установить его на открывающуюся створку.

Для этого понадобится:

  • Рулетка.
  • Нож канцелярский.
  • Карандаш.
  • Отвертка или шуруповерт.

Порядок работ:

  1. Первым делом необходимо удалить участок уплотнителя на раме окна, к которому прижимается створка. Лучше удалять центральную часть. Длина отрезка должна равняться габаритам уплотнителя из комплекта клапана. Если его длина 350 мм, а ширина рамы 550 мм, то с каждой из сторон необходимо отмерить по 100 мм и сделать надрезы ножом.
  2. После этого внутренний отрезок вынимается и на него устанавливается уплотнитель из набора. В отличие от стандартного, данный уплотнитель может пропускать воздух, что обеспечит его приток в помещение. Устанавливается он очень просто в паз.
  3. Далее на раме с внутренней стороны окна делаются пометки напротив ровного уплотнителя. Затем створка плотно закрывается, и на нее переносятся данные метки.
  4. После этого следует удалить участок уплотнителя на створке, строго напротив уплотнителя на раме. На его место устанавливаются колпачки для закрутки саморезов. Они свободно перемещаются по пазу, и должны быть установлены точно в местах отверстий на корпусе клапана.
  5. На корпусе клапана имеется полоска двухстороннего скотча, которым он клеится к верхнему торцу створки. После этого он фиксируется саморезами.
  6. На панели клапана есть рычаг, движение которого закрывает его или открывает.

Установка стенового клапана производится следующим образом:

  1. В стене выбивается отверстие соответствующего диаметра.
  2. Затем необходимо разобрать клапан.
  3. Корпус, который будет вставляться в стену, оборачивается теплоизоляционным слоем, если он не предусмотрен изготовителем.
  4. Далее корпус монтируется внутри стены с небольшим уклоном наружу. Делается это затем, чтобы конденсат, который образуется внутри, вытекал наружу, а осадки не попадали внутрь.
  5. На клапан устанавливается заслонка и фильтр, и его корпус крепится в стене. Снаружи устанавливается вентиляционная решетка для частного дома.

Воздухообмен в многоэтажных домах в СП 54.13330.2016

Небесполезными при проектировании вентиляции индивидуальных домов будут постулаты этого свода правил, предназначенные для строительства многоквартирных домов высотой до 75 метров. Строительство проводится по рабочим чертежам, выполненным на основе проекта.

Жилой дом может иметь встроенные, встроено-пристроенные, пристроенные помещения общего назначения и пользования: бассейны, тренажерные залы, гаражи, автостоянки при соблюдении соответствующих правил безопасности. Размещение промышленных подразделений в жилых домах не допускается.

Правила для проектирования МКД , разработаны на основе санитарных требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических зон по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330. Проект жилого дома включает инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом проектируется для проживания одной семьи. Состав помещений и их количество предусматривается по требованию заказчика. Основные помещения: общая гостиная, спальни, кухня, санузлы. Размещение жилых комнат в подвальных этажах не допускается.

При проектировании саун вентканалы оборудуют противопожарными клапанами. Вентиляционные отверстия и вводы трубопроводов в фундаментной и цокольной конструкции здания обеспечиваются защитными устройствами от грызунов.

  • спальня, гостиная при общей площади особняка на 1 чел. меньше 20 кв.м. – 3 куб.м /час на 1кв. метр жилой площади;
  • более 20 кв.м. – 30 куб.м /час на 1 человека;
  • кухня с электрической плитой – 60 кубометров/час;
  • помещение с газовым оборудованием – 100 куб.м/час;
  • помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой – часовой расход, равный объему помещения.
  • ванная, туалет – 25 куб.м/час.

В наружных стенах подвала, техподполья , холодного чердака, не имеющих вытяжки, делают продушины, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

  • для отвода из помещения угарного газа;
  • для повышения КПД газового оборудования;
  • для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Выводы и полезное видео по теме

Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:

Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации. Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья

Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить

Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.

Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет – наш инженер постарается помочь вам.

Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка – оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10 о , то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.
