Навес из поликарбоната своими руками: рассмотрим чертежи и процесс монтажа навеса из поликарбоната

Навес из поликарбоната с деревянным каркасом

Навес из поликарбоната с деревянным каркасом идеально выполнит функцию веранды или козырька перед входом в дом, защитив определенную территорию от осадков или от прямых солнечных лучей.

Навес из поликарбоната с деревянным каркасом

Отсутствие такой защиты может привести к повреждению входной двери, а так же к выгоранию облицовки стен. К тому же такому навесу можно придать различные варианты архитектурной формы.

Подготовительный этап

Подготовительные работы начинаются с произведения расчета габаритов будущего сооружения. Для этого необходимо определиться с такими параметрами, как ширина, длина и высота навеса, а так же определить способ крепления несущих брусков.

Разновидности конструкций

Конструкция деревянного навеса из поликарбоната может быть выполнена в различных вариантах:

  • сферическая;
  • двухскатная;
  • односкатная.

Тип навеса зависит от дизайна здания, к которому он крепится, и определяется пожеланиями владельцев дома.

Виды конструкций навеса из поликарбоната

Односкатный навес

Является самым дешевым и простым вариантом. В данном случае уклон крыши направлен от стен здания, что обеспечивает беспрепятственное стекание осадков подальше от дома. Недостатком такой односкатной конструкции является отсутствие боковой защиты от ветра и дождя.

Двускатный навес

Предусматривает стекание осадков по обе стороны от входа. Такая конструкция предполагает дополнительное изготовление фронтона для защиты внутреннего пространства навеса от порывов ветра. Монтаж двускатного навеса требует большего количества материалов, что соответственно увеличивает его стоимость по сравнению с односкатным навесом.

Сферический навес

Сферическая конструкция деревянного навеса придает зданию оригинальный вид. Затраты на монтаж такой модели равны расходам на возведение двускатной конструкции. Однако, сложность выполнения такого монтажа значительно выше.

Любая конструкция навеса может быть выполнена в различных цветах, которые лучше всего сочетаются с общей расцветкой строения.

Установка основы

Прежде чем приступить к сооружению навеса, необходимо подготовить деревянные бруски, подогнав их под нужные размеры. Кроме того, поверхность брусков следует обработать особой жидкостью, которая защитит ее от гниения и жуков. Эта жидкость может придавать деревянным опорам определенный цвет, благодаря которому они наилучшим образом впишутся в общий дизайн.

Затем на территории, на которой планируется размещение навеса из поликарбоната, нужно забетонировать элементы крепления опоры.

Установив вертикальную часть конструкции, следует приступать к монтажу поперечных и горизонтальных элементов. Соединение деталей производится с помощью гаек, болтов и широких термошайб. Для крепежа следует выбирать оцинкованные элементы.

Монтаж каркаса

Если запланирован навес сферической формы, то деревянная конструкция должна иметь полукруглый вид. Что бы это сделать, необходимы определенные навыки и изогнутая профильная труба.

Крепление поликарбонатных плит

Для начала следует определиться с выбором вида термопласта: монолитный или сотовый. Для изготовления навеса подходят оба. Выбор материала зависит от предпочтений и возможностей владельца. Монолитный полимер прочнее сотового и больше подходит для изготовления масштабных конструкций. Однако, он намного дороже сотового.

 Этапы осуществления крепежа

  1. осуществление разметки на поверхности полимерных плит, по которой их следует разрезать;
  2. резка плит при помощи атриторной пилы с мелкими зубьями;
  3. разметка мест крепления плит к каркасу. Для этого необходимо установить заготовки плит на деревянную опору и пометить точку крепления маркером;
  4. проделывание отверстий в помеченных местах. Отверстия должны быть немного большего диаметра, чем термошайбы, которыми будет осуществляться крепление. Это необходимо для беспрепятственного линейного расширения полимерных панелей в жаркие дни.
  5. укладка листов на каркас и скрепление с ним при помощи термошайбы и самореза. Частота саморезов не должна превышать 6-8 штук на один квадратный метр.

Преимущества и недостатки

Плюсы поликарбонатных панелей:

  1. Упругий и гибкий материал, можно использовать для всех видов кровли.
  2. По своим характеристикам превосходит пластик и стекло.
  3. Не подвержен резким перепадам температур.
  4. Малый вес.
  5. Достаточная степень прозрачности.
  6. Не подвержен механическим воздействиям.
  7. Простой в монтаже.

Минусы:

  1. Высокая стоимость.
  2. Нет противостояния к абразивным воздействиям.
  3. Расширяется от жары.

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

  • сотовый поликарбонат, толщиной 8 мм;
  • прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
  • ферма арочная (30x30x2 мм);
  • балка (60x60x3 мм);
  • опорные стойки(60x60x3 мм);
  • пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

  1. Во-первых, составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
  2. Во-вторых, можно определиться с количеством материала, тем самым сэкономить денежные средства.
  3. В-третьих, выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

  1. Основные конструкционные элементы с чертежами.
  2. Эскиз всего сооружения.
  3. Рассчитанные данные на снеговую нагрузку кровли.
  4. Расчётные данные парусности крыши.
  5. Расчёт прочности ферм и опор.
  6. Проектно-сметная документация. Здесь подробно описываются все виды материалов и их стоимость.

Как грамотно создать:

  1. Не забывать про дополнительные габариты, например, для машины.
  2. Иметь в виду преобладающий ветер при расчётах.
  3. Подумать о прямом подъезде к навесу, без поворотов.
  4. Доступ со всех сторон.
  5. Доступный и простой чертёж (несущие сооружения и каркас из профильной трубы).
  6. Минимум затрат.
  7. Создать гармоничный проект, учитывающий, близко стоящий дом, и приусадебный участок.

Какой поликарбонат выбрать?

Поликарбонат – это строительный материал, обладающий высокой прочностью. На вид он может показаться хрупким и невесомым, но у него просто уникальные показатели прочности: он крепче простого пластика в 7 раз, а стекла – в 200 раз.

На первый взгляд поликарбонат кажется одинаковым. Есть большое количество марок, отличающихся толщиной и предназначением. Характеристики материала зависят от полимера, входящего в состав.

Поликарбонат имеет множество плюсов:

  • защита от ультрафиолетовых лучей;
  • долгий срок эксплуатации;
  • монтировать и обрабатывать материал легко, не затрачивается большое количество времени;
  • благодаря гибкости крыше можно придать любую желаемую форму;
  • пожаробезопасен – поликарбонат не горит;
  • способен выдержать повышенные нагрузки;
  • большой выбор оттенков;
  • способность к пропусканию света.

Выбирая материал для кровли, нужно учитывать толщину, качество, цвет и способность пропускать свет. Также нужно помнить о нагрузке от снега и ветра.

Толщина и плотность поликарбоната

По толщине листы бывают следующими:

  • 4 миллиметра – используется для теплиц и рекламных стендов;
  • 6–8 миллиметров – такая толщина подходит для несложной кровли и установки перегородок;
  • 10 миллиметров – подходит для установки вертикальных сооружений.
  • 16 миллиметров – поликарбонатом с такой толщиной лучше покрывать крыши с очень большой площадью.

Чем выше плотность поликарбоната, тем листы будут тяжелее. Крыша из монолитного вида будет дороже: по своим характеристикам он имеет большую плотность, чем сотовый, он хуже гнется – поэтому выше цена. Плотность сотового поликарбоната должна быть выше 0,72 г/м3. Материал с меньшим показателем, возможно, не выдержит даже град.

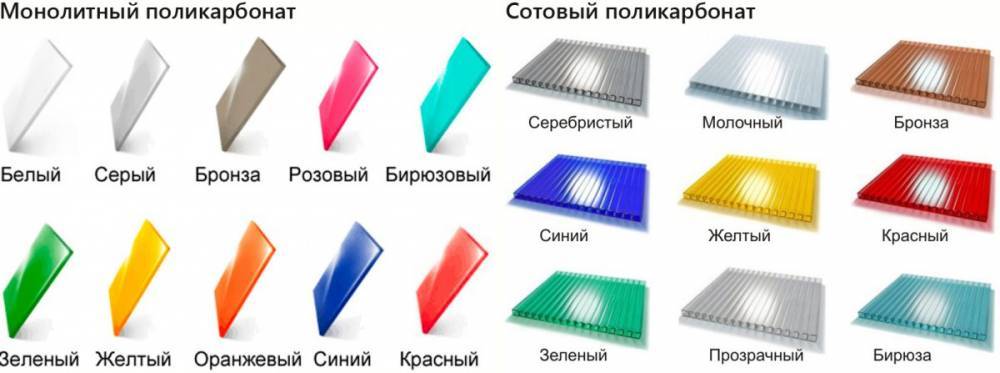

Цвет поликарбоната

Только проверенные изготовители могут дать гарантию, что поликарбонат не будет пропускать ультрафиолетовые лучи. Такой материал производится с учетом всех требований и стандартов качества, а поверхность защищена специальной полимерной пленкой. Изготовленный таким образом поликарбонат имеет долгий срок службы, не теряет цвет, не выделяет вредные вещества, не разрушается со временем структура.

Оттенок поликарбоната подбирается с учетом собственных предпочтений. Здесь можно дать только один совет – расцветка должна сочетаться с остальной архитектурой участка.

Что такое поликарбонат

Поликарбонат — это материал со светопроникающей способностью в 90 %. Материал обладает малым весом, он крепче стекла в несколько раз, ему не страшен молоток. Поликарбонат предпочитают использовать на дачах для сооружения теплиц — ураган и град таким конструкциям не страшен.

В составе поликарбоната находится вязкий полимер, поэтому его почти нельзя разбить. Стоимость опор снижается благодаря малому удельному весу и чрезвычайной легкости

Полотно из карбоната может выдержать сильный ветер и снежную нагрузку, что важно, например, для теплиц

Материал обладает превосходной термостойкостью, на него не влияет окружающая среда. Благодаря малой теплопроводности поликарбоната можно снизить расходы на электроэнергию. Он обладает еще и шумоизолирующими способностями.

Виды

Выпускается поликарбонат в двух разновидностях, и они несколько отличаются друг от друга. Листы в монолитном варианте, в зависимости от назначения, выпускаются толщиной от 2 до 12 миллиметров. Также налажен выпуск сплошных антивандальных листов.

Стандартными являются размеры листа 2,05 х 3,05 метра. Относительно низкой прочностью по сравнению с монолитным листом обладает ячеистый, или сотовый поликарбонат. Он применяется в других областях. Толщина листа из-за ячеистой структуры получается больше, она может варьироваться в диапазоне от 4 до 32 миллиметров.

Ячеистый поликарбонат поступает в торговые организации в стандартных размерах: 2,1 х 6 м или 2,1 х 12 м. Также налажен выпуск цветного поликарбоната.

Преимущества

Поликарбонат широко начал использоваться в строительстве, авиастроении, военной индустрии, судостроении, пищевой промышленности, медицине, компьютерных технологиях, архитектуре.

Материал имеет несколько преимуществ, главными среди них являются:

  • доступная стоимость;
  • легкость обработки;
  • эстетичный внешний вид;
  • популярность;
  • долговечность.

Данный материал используется для остекления различных фасадов зданий: хозяйственных, жилых и административных. Из монолитных листов изготавливают приборы наблюдения и линзы для прицелов. Эти полотна применяют в сигнальных фонарях, в окнах самолетов; в судостроении — в иллюминаторах, которые способны удерживать удары волн.

Кухонная посуда из поликарбоната, изготовленного литьевым способом, способна выдерживать высокие температуры, не бьется, не теряет своих свойств от воздействия моющих средств.

Монолитные полотна могут быть еще и защитными — выступать в роли барьеров от вандалов и стихии. Литой поликарбонат в компьютерных технологиях используется при производстве жестких дисков для компьютеров. В медицине этот материал применяется для изготовления прочной и небьющийся посуды. В архитектуре используется для изготовления козырьков и навесов, павильонов и остановок, пуленепробиваемых перегородок и ограждений.

Недостатки

Но этот материал имеет также и недостатки.

К недостаткам можно отнести:

  1. Низкую абразивную устойчивость — он не в состоянии выдержать жесткое механическое воздействие. Особенно это относится к сотовым листам.
  2. Разрушение под воздействием ультрафиолетовых лучей. Поэтому сотовые листы имеют защитные УФ-фильтры. Образцы изделий без защитных фильтров могут применяться для внутренней отделки зданий.
  3. Значительный тепловой зазор. Когда изменяется температура внешней среды, поликарбонатные листы значительно изменяют свои размеры: примерно 2,5 мм на 1 метр при изменении температуры на 40 градусов. Поэтому необходимо предусматривать тепловые зазоры, в противном случае возможно выпучивание или разрывы полимерных конструкций.
  4. Повышенную отражающую способность, особенно это ощутимо в арочных конструкциях.
  5. Чрезмерную прозрачность. В некоторых случаях прозрачность из преимущества может превратиться в недостаток.

Чтобы избежать негативного действия недостатков, достаточно лишь следовать инструкциям по эксплуатации.

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Виды и особенности проектирования

В первую очередь, определяется место строительства.

Проект можно сделать несколькими способами:

  1. Воспользоваться интернетом.
  2. Получить услугу от профессионалов.
  3. Сделать самостоятельно.
  4. Купить готовую конструкцию, с предлагающимся чертежом.

Именно от этого зависит, какое будет опирание:

  1. Консольное. Представляет собой небольшой козырёк перед входом в дом. Поддерживается закладными или менсолами.
  2. Консульно-опорное. Также пристройка к дому, только держится на закладных или кронштейнах. Причём находятся они в стене.
  3. Балочно-опорное. Одна сторона сооружения делает упор на горизонтальную балку в стене, другая стоит на опорах.
  4. Отдельное. Когда держится кровля на опорных стойках.

Технология строительства навеса

Схема соединения конструкции: 1 – Декоративная крышка ТП-03; 2 – Профиль ТП-01; 3 – Уплотнитель ТПУ-01; 4 – Поликарбонат ; 5 – Уплотнитель самоклеющийся; 6 – Саморез; 7 -Лента антипыльная; 8 – Профиль торцевой UP; 9 – Элемент подконструкции.

  1. Подготавливаем место для навеса.
  2. Размечаем точки для опорных стоек. Делаем скважины глубиной 50 см, ручным способом или при помощи бура.
  3. Ведём установку опор и заливаем их раствором. Ждём полного высыхания раствора примерно три дня. Чтобы поверхность не растрескалась, на протяжении трёх дней поливаем её водой.
  4. Далее, ведём выполнение верхней обвязки, где используем электросварочный аппарат.
  5. Закрепляем поперечные элементы сооружения.
  6. Верхняя часть может быть горизонтальной, арочной, двухскатной или односкатной конструкцией.
  7. Сварные швы зачищаем и зашлифовываем.
  8. Делаем грунтовку и покраску металлического каркаса.
  9. Следующим шагом будет крепление поликарбонатных панелей.

Необходимые материалы и инструменты:

  • на опорные столбы, профиль с квадратным сечением 10×10, 8×8, 6×6 см;
  • для прогонов, берём профильную трубу с сечением 6×4 или 6×6 см;
  • для обрешётки – 4×4 см (профильной трубы);
  • арочная конструкция;
  • поликарбонат надёжнее брать 10 мм, так как имеет отличные характеристики и привлекательный вид, удобен в работе;
  • пресс-шайбы и саморезы;
  • щебень, раствор (песок и цемент);
  • шуроповёрт;
  • дрель, нож;
  • циркулярная пила;

Крепление стоек навеса к закладным элементам

Пошаговое руководство:

  1. Делаем заготовки из поликарбонатных плит при помощи циркулярной пилы. Причём, не забываем делать припуски на листах 10-15 см по длине. Во время крепления, защитную плёнку открываем в тех местах, где будет производиться крепление, остальную не трогаем. Так как по ней мы ведём ориентир крепежа. Панели располагаем плёнкой наружу. Именно с этой стороны они защищены от ультрафиолетовых излучений.
  2. Располагаем стыковочный профиль на расстоянии, равному разложенному поликарбонату.
  3. Крепление листов проводим саморезами, для которых предварительно дрелью, делаем отверстия, чуть больше (2 мм) размеров пресс-шайб. Далее, вставляем шайбу, потом закручиваем саморезы и закрываем их защитными колпачками. Край листа также закрываем защитной лентой, во избежание попадания грязи.
  4. Процесс повторяем, пока не уложем все панели.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

  1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
  2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
  3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Сборка каркаса

Когда все опоры установлены и закреплены, можно переходить к сборке навеса из поликарбоната:

Периметр будущей кровли оснащается мауэрлатом. Для его крепления применяют шпильки, которые загоняются в забетонированные внутри труб деревянные закладные.
Для расположения первых двух схваток высотой 15 см выбирается край сооружения: боковые и верхние части крепятся уголками, нижние – при помощи пластин. С учетом расположения лежня на 20 см выше мауэрлата, при выравнивании схваток за ориентир берется нижний торец. Для установки остальных четырех промежуточных схваток используется идентичный способ. Главное – соблюдать равную дистанцию.
Далее устанавливаются стропила, начиная с крайних конструкций. Чтобы достичь ровного прилегания, торцы конструкций требуется запилить. Одну из точек располагают на участке прилегания конькового прохода, другую – в угловой части схватки и мауэрлата.
Для монтажа всех промежуточных стропил применяют такие же приемы работы

При этом важно оснастить все детали идентичными запилами, для достижения ровной плоскости по верху готового каркаса.

Завершающей частью работы является установка обрешетки на стропила, на которой будет крепиться прозрачное покрытие для навесов. Шаг обрешетки находится в прямой зависимости от толщины используемых листов.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

  • самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
  • пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
  • мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

  • Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
  • Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типаПример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Строительство своими руками

Поликарбонатные навесы хороши уже тем, что сделать их можно самостоятельно, быстро и дешево – но, конечно, только при условии соблюдения инструкций более опытных людей. Рассмотрим, как построить такую конструкцию правильно. Сначала стоит дать себе ответ на ряд вопросов, касающихся будущей постройки, – например, какую территорию можно под это выделить, и какая площадь в результате будет накрыта, ради какой цели возводится навес. А также стоит уточнить норму осадков и ветров для данного региона, включая глубину снега зимой, чтобы просчитать ветровые и снеговые нагрузки и понять, какой каркас способен выдержать условия местного климата. После этого обязательно следует составить чертежи, показывающие будущее строение со всех сторон и в разных ракурсах.

Далее необходимо запастись всеми инструментами и материалами. О том, какие материалы могут быть использованы для сооружения опор, мы поговорили в специальном разделе – выбирайте на свой вкус, учитывая, что металл, камень и кирпич в любом случае будут более долговечными, чем древесина. Выбирая металл или дерево, закладывайте в стоимость также цену различных пропиток, красок и лаков, которые в условиях улицы помогут продлить срок службы каркаса. Что же касается инструментов, то их набор сильно зависит от выбранного вами материала – например, сварка будет совершенно нелишней для работы с металлом, но никак не поможет в возведении каменных, кирпичных или деревянных опор.

Адекватная установка опор возможна только в подобие фундамента, особенно если для сооружения каркаса выбраны тяжелые материалы вроде камня или кирпича. Опоры обязательно должны быть утоплены в пол, какого бы вида он в данном случае ни был. Если вмонтировать основание надо в бетонное крыльцо, углубления заливаются тем же жидким бетоном, а вот поверху грунта лучше использовать деревянные сваи или металлоконструкции, которые можно просто вбить поглубже.

Общее количество опор и расстояние между ними следует определять заранее, еще на этапе проектирования. Количество несущих конструкций не определяется на глаз – решение вы принимаете, отталкиваясь от общего веса получившегося навеса с учетом накопившихся на его поверхности осадков, усилий ветра и так далее.

Если под навес должно быть подведено электричество, коммуникации, скорее всего, будет логично подвести под одну из опор. Сооружая навес без фундамента на участке, где грунтовые воды могут особенно близко подходить к поверхности, позаботьтесь о дополнительном увеличении устойчивости каркаса, забетонировав его.

Поверх собственно опор еще монтируется каркас из обрешетки, потому что поликарбонат, каким бы легким он ни был, все-таки не должен иметь точки опоры только по периметру листа. Соединение деталей такого перекрытия выполняется тем способом, который наиболее удобен с точки зрения именно этого материала – например, древесину соединяют уголками и саморезами, а для металла идеалом является сваривание. При этом монтаж обрешетки поверх забетонированных опор возможен только после полноценного высыхания бетона, а это добрые две недели.

О том, как правильно устанавливать навес из поликарбоната, смотрите в следующем видео.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

  • прямые;
  • одно— или двускатные;
  • куполообразные;
  • шатровые;
  • волнообразные;
  • многоуровневые;
  • арочные и т. д.

По типу примыкания к стене:

  1. Консольные (конструкция характерная для козырьков над окнами или крыльцом).
  2. Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

  • металлические;
  • деревянные;
  • комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Каркас

Изготавливают фермы или каркас для навеса из профильной трубы, поскольку именно этот материал лучше всего подходит под поликарбонат. Цена, размеры и способы крепления всех сегментов выбираются индивидуально. Например, в качестве перемычек можно использовать более дешевые прутья, а вот основа должна быть очень прочной, чтобы не только выдержать вес, но и порывы ветра.

Считается, что лучше всего для соединения всех элементов конструкции использовать сварку. Однако некоторые мастера отдают предпочтение болтовым креплениям. Они более практичны и надежны, но отнимают много времени и финансов при изготовлении.

Саму конструкцию описывать не имеет смысла, поскольку ее делают исключительно по индивидуальному чертежу. Однако сразу после создания изделие обрабатывают грунтовкой и красят. Лучше всего сразу использовать специальный состав красителя, который можно наносить прямо на ржавчину.

После того как фермы высохнут, их необходимо смонтировать на опоры и зафиксировать на стене. Если при этом была повреждена краска, то после монтажа пострадавшее место дополнительно обрабатывают. В итоге должна получиться прочная и надежная конструкция, способная выдерживать большие нагрузки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
